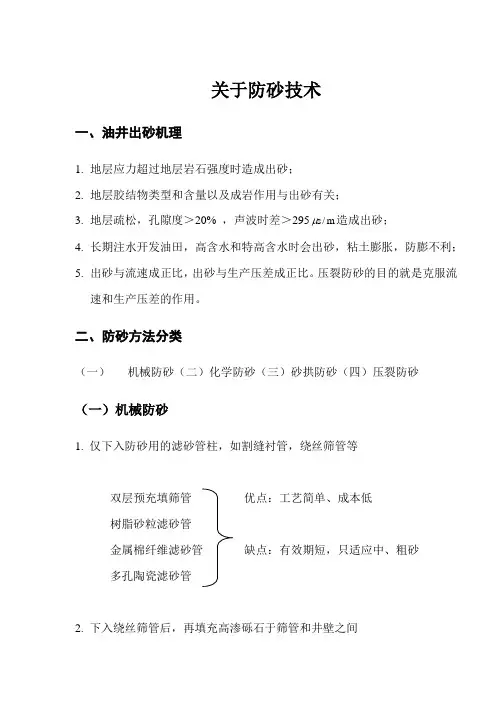

关于防砂技术一、油井出砂机理1.地层应力超过地层岩石强度时造成出砂;2.地层胶结物类型和含量以及成岩作用与出砂有关;3.地层疏松,孔隙度>20% ,声波时差>295m/s 造成出砂;4.长期注水开发油田,高含水和特高含水时会出砂,粘土膨胀,防膨不利;5.出砂与流速成正比,出砂与生产压差成正比。
压裂防砂的目的就是克服流速和生产压差的作用。
二、防砂方法分类(一)机械防砂(二)化学防砂(三)砂拱防砂(四)压裂防砂(一)机械防砂1. 仅下入防砂用的滤砂管柱,如割缝衬管,绕丝筛管等双层预充填筛管优点:工艺简单、成本低树脂砂粒滤砂管金属棉纤维滤砂管缺点:有效期短,只适应中、粗砂多孔陶瓷滤砂管2. 下入绕丝筛管后,再填充高渗砾石于筛管和井壁之间适用于细、中、粗砂岩。
可用于直井、定向井、热采井。
缺点是流阻增加。
(二)化学防砂向套管外地层挤入化学剂或化学剂与砂浆的混合物,达到填充固结地层的目的。
a.胶固地层:直接向地层挤入固砂剂b.人工井壁:将树脂砂浆液、预涂层砾石、水带干灰砂、水泥砂浆、乳化水泥等挤入井眼、周围地层中,起到防砂目的。
(树脂易老化)。
(三)砂拱防砂封隔器套外填砂(四)压裂防砂通过压裂,使预包砂进入裂缝,并镶嵌住岩石壁,使出砂挡在外部到成砂拱或砂桥,起到防砂作用。
主要防砂方法对比三、防砂效果评价1.含砂量:石油行业规定井口含砂量必须<0.03%;2.产能损失:防前产液量Q1和防砂后产液量Q2,损失量5-20%有效;3.有效期长:砾石充填有效期可达5-8年。
管内砾石充填防砂原理(一)管内砾石防砂工艺优点:防砂强度高,成功率达90%;有效期可达8-10年;适应范围广,除细粉砂均适用。
选井条件:不宜用于粉细砂岩d<0.07mm。
套管直径5in 的小井眼施工困难。
注水井不适合。
在进行砾石充填之前,一是为消除污染进行井壁周围的酸化处理;二是为防止粘土膨胀形成颗粒运移,进行防膨处理,特别是粘土矿物>5%的地层。

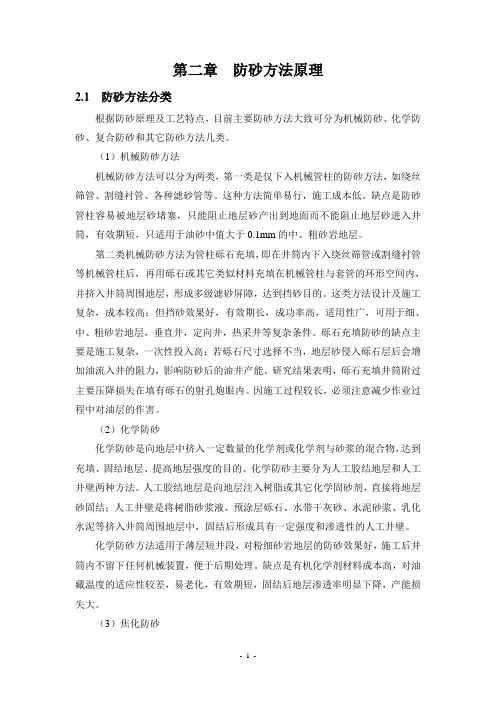

第二章防砂方法原理2.1 防砂方法分类根据防砂原理及工艺特点,目前主要防砂方法大致可分为机械防砂、化学防砂、复合防砂和其它防砂方法几类。
(1)机械防砂方法机械防砂方法可以分为两类,第一类是仅下入机械管柱的防砂方法,如绕丝筛管、割缝衬管、各种滤砂管等。
这种方法简单易行,施工成本低。
缺点是防砂管柱容易被地层砂堵塞,只能阻止地层砂产出到地面而不能阻止地层砂进入井筒,有效期短,只适用于油砂中值大于0.1mm的中、粗砂岩地层。
第二类机械防砂方法为管柱砾石充填,即在井筒内下入绕丝筛管或割缝衬管等机械管柱后,再用砾石或其它类似材料充填在机械管柱与套管的环形空间内,并挤入井筒周围地层,形成多级滤砂屏障,达到挡砂目的。
这类方法设计及施工复杂,成本较高;但挡砂效果好,有效期长,成功率高,适用性广,可用于细、中、粗砂岩地层,垂直井,定向井,热采井等复杂条件。
砾石充填防砂的缺点主要是施工复杂,一次性投入高;若砾石尺寸选择不当,地层砂侵入砾石层后会增加油流入井的阻力,影响防砂后的油井产能。
研究结果表明,砾石充填井筒附过主要压降损失在填有砾石的射孔炮眼内。
因施工过程较长,必须注意减少作业过程中对油层的作害。
(2)化学防砂化学防砂是向地层中挤入一定数量的化学剂或化学剂与砂浆的混合物,达到充填、固结地层、提高地层强度的目的。
化学防砂主要分为人工胶结地层和人工井壁两种方法。
人工胶结地层是向地层注入树脂或其它化学固砂剂,直接将地层砂固结;人工井壁是将树脂砂浆液、预涂层砾石、水带干灰砂、水泥砂浆、乳化水泥等挤入井筒周围地层中,固结后形成具有一定强度和渗透性的人工井壁。
化学防砂方法适用于薄层短井段,对粉细砂岩地层的防砂效果好,施工后井筒内不留下任何机械装置,便于后期处理。
缺点是有机化学剂材料成本高,对油藏温度的适应性较差,易老化,有效期短,固结后地层渗透率明显下降,产能损失大。
(3)焦化防砂焦化防砂的原理是向油层提供热能,促使原油在砂粒表面焦化,形成具有胶结力的焦化薄层。

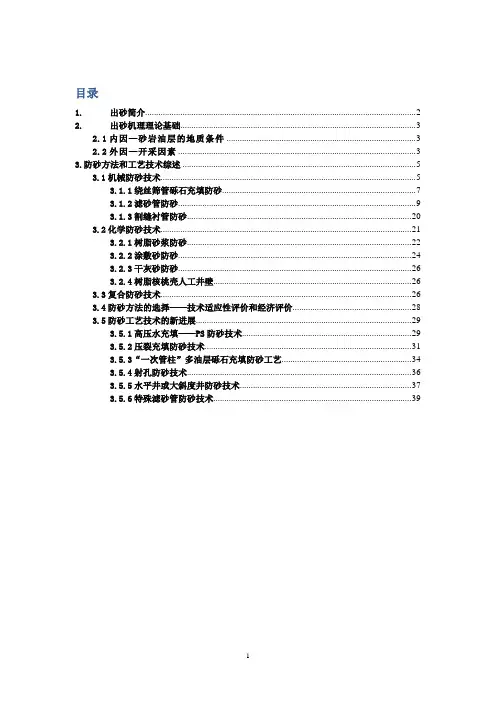

目录1.出砂简介 (2)2.出砂机理理论基础 (3)2.1内因—砂岩油层的地质条件 (3)2.2外因—开采因素 (3)3.防砂方法和工艺技术综述 (5)3.1机械防砂技术 (5)3.1.1绕丝筛管砾石充填防砂 (7)3.1.2滤砂管防砂 (9)3.1.3割缝衬管防砂 (20)3.2化学防砂技术 (21)3.2.1树脂砂浆防砂 (22)3.2.2涂敷砂防砂 (24)3.2.3干灰砂防砂 (26)3.2.4树脂核桃壳人工井壁 (26)3.3复合防砂技术 (26)3.4防砂方法的选择——技术适应性评价和经济评价 (28)3.5防砂工艺技术的新进展 (29)3.5.1高压水充填——PS防砂技术 (29)3.5.2压裂充填防砂技术 (31)3.5.3“一次管柱”多油层砾石充填防砂工艺 (34)3.5.4射孔防砂技术 (36)3.5.5水平井或大斜度井防砂技术 (37)3.5.6特殊滤砂管防砂技术 (39)1.出砂简介出砂是由于油气井开采和作业等综合因素造成井底附近地层破坏,导致剥落的地层砂随地层流体进入井筒,而对油气井生产造成不利影响的现象。
出砂的危害:☐减产或停产作业:油、气井出砂最容易造成油层砂埋、油管砂堵,地面管汇和储油罐积砂。
沙子在井内沉积形成砂堵,从而降低油井产量,甚至使油井停产,因此,常被迫起油管清除砂堵、清洗砂埋油层,清理地面管汇和储油罐。
其工作量大,条件艰苦,既费时又耗资。
即使这样,问题也还没有最终解决。
恢复生产不久,又须重新作业。
☐地面和井下设备磨蚀:由于油层出砂使得油、气井产出流体中含有地层砂,而地层砂的主要成分是二氧化硅(石英),硬度很高,是一种破坏性很强的磨蚀剂,能使抽油泵阀磨损而不密封,阀球点蚀,柱塞和泵缸拉伤,地面阀门失灵,输油泵叶轮严重冲蚀。
使得油、气井不得不停产进行设备维修或更换,造成产量下降,成本上升。
☐套管损坏,油井报废:最严重的情况是随着地层出砂量的不断增加,套管外的地层孔穴越来越大,到一定程度往往会导致突发性地层坍塌。

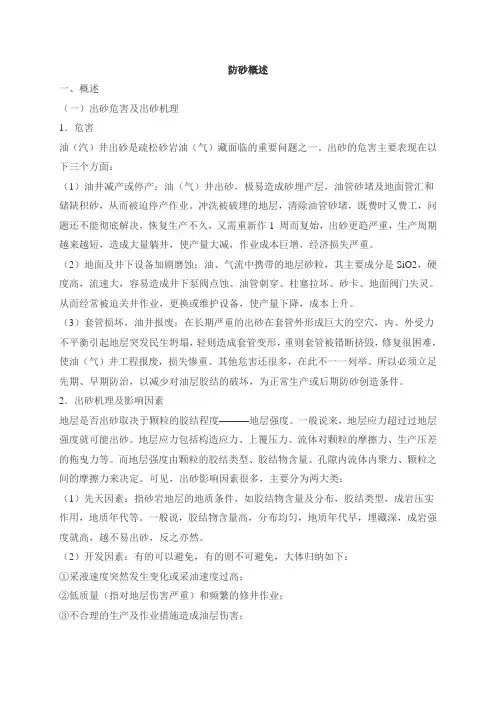

防砂概述一、概述(一)出砂危害及出砂机理1.危害油(汽)井出砂是疏松砂岩油(气)藏面临的重要问题之一。
