三极管的基本知识讲解三极管的初步认识三极管是一种很常用的控制和驱动器件，在数字电路和模拟电路中都有大量的应用，常用的三极管根据材料分有硅管和锗管两种，原理相同，压降略有不同，硅管用的较普遍，而锗管应用较少，以下以硅管为例进行讲解。
三极管有2 种类型，分别是PNP 型和NPN 型。
先来认识一下，如下图所示。
三极管一共有3 个极，横向左侧的引脚叫做基极(base)，中间有一个箭头，一头连接基极，另外一头连接的是发射极e(emitter)，剩下的一个引脚就是集电极c(collector)。
三极管的原理三极管有截止、放大、饱和三种工作状态。
放大状态主要应用于模拟电路中，且用法和计算方法也比较复杂，我们暂时用不到。
而数字电路主要使用的是三极管的开关特性，只用到了截止与饱和两种状态，所以我们也只来讲解这两种用法。
三极管的类型和用法有个总结：箭头朝内PNP，箭头朝外NPN，导通电压顺箭头过，电压导通，电流控制。
三极管的用法特点，关键点在于b 极（基极）和e 级（发射极）之间的电压情况，对于PNP 而言，e 极电压只要高于b 级0.7V以上（硅三极管的PN 结道导通电压，如果是锗三极管，这个电压大概为0.3V），这个三极管e 级和c 级之间就可以顺利导通。
也就是说，控制端在b 和e 之间，被控制端是e 和c 之间。
同理，NPN 型三极管的导通电压是b 极比e 极高0.7V，总之是箭头的始端比末端高0.7V就可以导通三极管的e 极和c 极。
这就是关于“导通电压顺箭头过，电压导通”的解释。
三极管的用法以上图为例介绍一下三极管的用法。
三极管基极通过一个10K 的电阻接到了单片机的一个IO口上，假定是P1.0，发射极直接接到5V 的电源上，集电极接了一个LED 小灯，并且串联了一个1K 的限流电阻最终接到了电源负极GND 上。
如果P1.0 由我们的程序给一个高电平1，那么基极b 和发射极e 都是5V，也就是说e到b 不会产生一个0.7V 的压降，这个时候，发射极和集电极也就不会导通，那么竖着看这个电路在三极管处是断开的，没有电流通过，LED2 小灯也就不会亮。
三极管检测公开课教案•课程介绍与目标•三极管结构与工作原理•三极管检测方法•实践操作与案例分析目录•故障诊断与排除技巧•课程总结与拓展延伸01课程介绍与目标三极管基本概念三极管的定义与结构三极管是一种半导体器件，具有三个电极，分别为基极、发射极和集电极。
三极管的工作原理通过控制基极电流，实现对集电极与发射极之间电流的放大或开关控制。
三极管的类型与符号介绍NPN和PNP两种类型三极管的符号及特点。
掌握三极管的基本概念、工作原理、类型与符号。
知识目标能力目标情感目标能够识别三极管的引脚，掌握三极管的检测方法。
培养学生对电子技术的兴趣，提高学生的实践能力和创新能力。
030201课程目标与要求授课内容与安排授课内容介绍三极管的基本概念、工作原理、类型与符号；讲解三极管的检测方法，包括外观检测、引脚识别、放大倍数测试等。
授课安排通过理论讲解、实物展示、实验操作等多种方式，使学生能够全面了解三极管的相关知识，并掌握相应的检测技能。
02三极管结构与工作原理03结构类型NPN 型、PNP 型01三个电极基极（B ）、发射极（E ）、集电极（C ）02两个PN 结发射结、集电结三极管基本结构工作原理及特性曲线工作原理电流放大作用，利用基极电流控制集电极电流特性曲线输入特性曲线、输出特性曲线工作状态截止区、放大区、饱和区常见类型及其特点类型硅管、锗管特点硅管耐高温、锗管灵敏度高应用领域硅管广泛应用于各种电子设备中，锗管在某些特定场合如高灵敏度传感器中有应用。
03三极管检测方法•检测原理：利用指针式万用表测量三极管的各极间电阻，通过比较大小判断三极管的类型、电极及性能。
操作步骤1. 选择合适的倍率档，将红黑表笔短接调零。
2. 用红黑表笔分别接触三极管的两个电极，测量其正向和反向电阻，记录数据。
•根据测量数据判断三极管的类型（NPN或PNP）、基极（B）和集电极（C）、发射极（E）。
注意事项测量前需检查万用表电池电量是否充足。
三极管的基本知识讲解三极管的初步认识三极管是一种很常用的控制和驱动器件，在数字电路和模拟电路中都有大量的应用，常用的三极管根据材料分有硅管和锗管两种，原理相同，压降略有不同，硅管用的较普遍，而锗管应用较少，以下以硅管为例进行讲解。
三极管有2 种类型，分别是PNP 型和NPN 型。
先来认识一下，如下图所示。
三极管一共有3 个极，横向左侧的引脚叫做基极(base)，中间有一个箭头，一头连接基极，另外一头连接的是发射极e(emitter)，剩下的一个引脚就是集电极c(collector)。
三极管的原理三极管有截止、放大、饱和三种工作状态。
放大状态主要应用于模拟电路中，且用法和计算方法也比较复杂，我们暂时用不到。
而数字电路主要使用的是三极管的开关特性，只用到了截止与饱和两种状态，所以我们也只来讲解这两种用法。
三极管的类型和用法有个总结：箭头朝内PNP，箭头朝外NPN，导通电压顺箭头过，电压导通，电流控制。
三极管的用法特点，关键点在于b 极（基极）和e 级（发射极）之间的电压情况，对于PNP 而言，e 极电压只要高于b 级0.7V以上（硅三极管的PN 结道导通电压，如果是锗三极管，这个电压大概为0.3V），这个三极管e 级和c 级之间就可以顺利导通。
也就是说，控制端在b 和e 之间，被控制端是e 和c 之间。
同理，NPN 型三极管的导通电压是b 极比e 极高0.7V，总之是箭头的始端比末端高0.7V就可以导通三极管的e 极和c 极。
这就是关于“导通电压顺箭头过，电压导通”的解释。
三极管的用法以上图为例介绍一下三极管的用法。
三极管基极通过一个10K 的电阻接到了单片机的一个IO口上，假定是P1.0，发射极直接接到5V 的电源上，集电极接了一个LED 小灯，并且串联了一个1K 的限流电阻最终接到了电源负极GND 上。
如果P1.0 由我们的程序给一个高电平1，那么基极b 和发射极e 都是5V，也就是说e到b 不会产生一个0.7V 的压降，这个时候，发射极和集电极也就不会导通，那么竖着看这个电路在三极管处是断开的，没有电流通过，LED2 小灯也就不会亮。
超详细的晶体三极管原理讲解和应用分析，以水龙头比喻太恰当了什么是三极管？三极管，全称为半导体三极管、双极型晶体管或者晶体三极管，是一种控制电流的半导体器件。
其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。
三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
晶体三极管是一种三端器件，内部含有两个相距很近的PN结（发射结和集电结），两个PN结加上不同极性、不同大小的偏置电压时，晶体三极管呈现不同的特性和功能。
晶体三极管由于结构不同，可以分为NPN型三极管和PNP型三极管，NPN型三极管和PNP型三极管的逻辑符号如下图1所示。
图1 NPN型三极管和PNP型三极管逻辑符号三极管的三种工作状态是非常重要的，是无线电基础中的基础。
对此我是这样理解的。
无论是NPN型三极管还是PNP型三极管，当发射结加正向偏置电压，而集电结加反向偏置电压时，那么该三极管就工作在放大模式；而当其发射结和集电结都加正向偏置电压时，该三极管就工作在饱和模式；而当发射结和集电结同时加反向偏置电压时，那么该三极管就工作在截止模式。
为此我编了一句顺口溜：发正集反是放大；全正饱和全反截，希望对大家理解有用。
既然晶体三极管那么重要，那么我们改如何正确理解三极管的工作原理，并正确使用三极管呢？小何下面就跟大家一一分享。
三极管的工作原理三极管的放大原理如下图2所示，晶体管中大小与输入信号呈正比的输出信号可以认为是从电源来的，他们的输入信号从基级进入而从发射级出来，晶体管只是吸收此时输入信号的振幅信息，由电源重新产生输出信号，这就是放大的原理。
图2 三极管放大原理值得注意的是，对于三极管放大作用的理解，必须切记一点：根据能量守恒定律，能量不会无缘无故的产生，所以，三极管一定不会产生能量。
晶体管的内部工作原理就是对流过基极与发射极之间的电流进行不断地监视，并控制集电极-发射极间电流源，使基极-发射极间电流的数十至数百倍（因晶体管种类而异）的电流在集电极与发射极之间流动。
三极管检测公开课教案教学设计一、教学目标：1. 让学生了解三极管的基本结构和原理。
2. 培养学生掌握三极管的检测方法和技巧。
3. 引导学生运用三极管进行电路设计和应用。
二、教学内容：1. 三极管的基本结构：PNP型和NPN型三极管的结构特点。
2. 三极管的工作原理：放大原理和开关原理。
3. 三极管的检测方法：基极判定、发射极判定、集电极判定。
4. 三极管的参数读取：电流放大倍数、工作点电压等。
5. 三极管的应用实例：放大电路、开关电路等。
三、教学重点与难点：1. 教学重点：三极管的基本结构、工作原理、检测方法和应用。
2. 教学难点：三极管的检测方法和应用实例的设计。
四、教学准备：1. 教室环境布置，准备教学PPT和教学素材。
2. 准备三极管实物样品和检测仪器。
3. 准备相关电路图和应用实例。
五、教学过程：1. 导入新课：通过介绍三极管在现代电子技术中的重要性，激发学生的学习兴趣。
2. 讲解三极管的基本结构：通过PPT和实物样品，讲解PNP型和NPN型三极管的结构特点。
3. 讲解三极管的工作原理：通过PPT和示例电路，讲解三极管的放大原理和开关原理。
4. 演示三极管的检测方法：通过实际操作，演示如何判定三极管的基极、发射极和集电极。
5. 练习检测三极管：让学生分组进行实践操作，检测给定的三极管样品。
6. 讲解三极管的参数读取：通过示例电路，讲解如何读取三极管的电流放大倍数和工作点电压。
7. 讲解三极管的应用实例：通过PPT和示例电路，讲解三极管在放大电路和开关电路中的应用。
8. 实践设计三极管应用电路：让学生分组进行实践操作，设计简单的三极管放大电路或开关电路。
10. 布置作业：让学生结合课堂所学，课后完成相关的练习题目。
注意：在教学过程中，要注重学生的实践操作，培养学生的动手能力和实际问题解决能力。
根据学生的反馈，及时调整教学内容和节奏，确保教学效果。
六、教学评价：1. 课堂讲解评价：观察学生在课堂上的参与程度、提问回答的正确性和对三极管知识的理解程度。
三极管的基本知识讲解三极管的初步认识三极管是一种很常用的控制和驱动器件，在数字电路和模拟电路中都有大量的应用，常用的三极管根据材料分有硅管和锗管两种，原理相同，压降略有不同，硅管用的较普遍，而锗管应用较少，以下以硅管为例进行讲解。
三极管有2 种类型，分别是PNP 型和NPN 型。
先来认识一下，如下图所示。
三极管一共有3 个极，横向左侧的引脚叫做基极(base)，中间有一个箭头，一头连接基极，另外一头连接的是发射极e(emitter)，剩下的一个引脚就是集电极c(collector)。
三极管的原理三极管有截止、放大、饱和三种工作状态。
放大状态主要应用于模拟电路中，且用法和计算方法也比较复杂，我们暂时用不到。
而数字电路主要使用的是三极管的开关特性，只用到了截止与饱和两种状态，所以我们也只来讲解这两种用法。
三极管的类型和用法有个总结：箭头朝内PNP，箭头朝外NPN，导通电压顺箭头过，电压导通，电流控制。
三极管的用法特点，关键点在于b 极（基极）和e 级（发射极）之间的电压情况，对于PNP 而言，e 极电压只要高于b 级0.7V以上（硅三极管的PN 结道导通电压，如果是锗三极管，这个电压大概为0.3V），这个三极管e 级和c 级之间就可以顺利导通。
也就是说，控制端在b 和e 之间，被控制端是e 和c 之间。
同理，NPN 型三极管的导通电压是b 极比e 极高0.7V，总之是箭头的始端比末端高0.7V就可以导通三极管的e 极和c 极。
这就是关于“导通电压顺箭头过，电压导通”的解释。
三极管的用法以上图为例介绍一下三极管的用法。
三极管基极通过一个10K 的电阻接到了单片机的一个IO口上，假定是P1.0，发射极直接接到5V 的电源上，集电极接了一个LED 小灯，并且串联了一个1K 的限流电阻最终接到了电源负极GND 上。
如果P1.0 由我们的程序给一个高电平1，那么基极b 和发射极e 都是5V，也就是说e到b 不会产生一个0.7V 的压降，这个时候，发射极和集电极也就不会导通，那么竖着看这个电路在三极管处是断开的，没有电流通过，LED2 小灯也就不会亮。

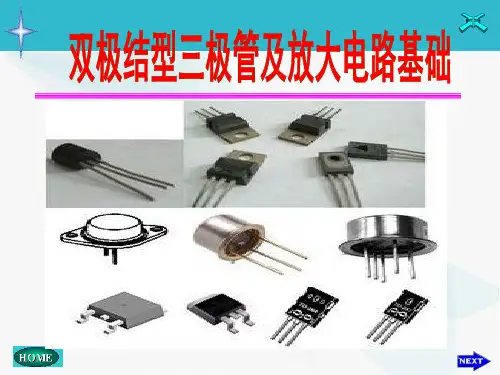

三极管及基本放大电路教案2．分类：（1）按内部基本结构不同：NPN 型和PNP 型。
PNP 型和NPN 型三极管表示符号的区别是发射极的箭头方向不同， 这个箭头方向表示发射结加正向偏置时的电流方向。
（2）按功率分：小功率管、中功率和大功率管。
（3）按工作频率分：低频管和高频管。
（4）按管芯所用半导体材料分：锗管和硅管。
目前国内生产硅管多为NPN 型（3D 系列）；目前国内生产锗管多为PNP 型（3A 系列）。
（5）按结构工艺分：合金管和平面管。
（6）按用途分：放大管和开关管。
二、三极管的电流放大作用——发射结正向偏置，集电结反向偏置1．三极管各电极上的电流分配实验电路【原理】载流子的特殊运动(NPN)：发射区向基区扩散电子；电子在基区的扩散和复合；集电区收集电子【电流放大作用】(1)B C I I β=且B C I I >>;(2)B C E I I I +=注意：（1）三极管的电流放大作用，实质上是用较小的基极电流信号控制集电极的大电流信号，是“以小控大”的作用。
（2）要使三极管起放大作用，必须保证发射结加正向偏置电压，集电结加反向偏置电压。
2、三极管的基本连接方式1）．共发射极电路（CE ）：把三极管的发射极作为公共端子。
2）．共基极电路（CB ）：把三极管的基极作为公共端子。
3）．共集电极电路（CC ）：把三极管的集电极作为公共端子。
三、三极管的特性曲线——硅NPN 型三极管1．输入特性曲线输入特性：在V U CE 1 且为某定值时，加在三极管基极与发射极之间的电压BE V 和它产生的基极电流B I 之间的关系。
与二极管的正向伏安特性曲线相似。
当BE V 大于导通电压时，三极管才出现明显的基极电流。
导通电压：硅管0.7 V ，锗管0.3 V 。
2. 输出特性曲线：B I 为某定值，C I 与CE U 之间的关系，一簇几乎与横轴平行的直线。
3、三极管的三个区① 截止区：B I = 0以下的区域。
