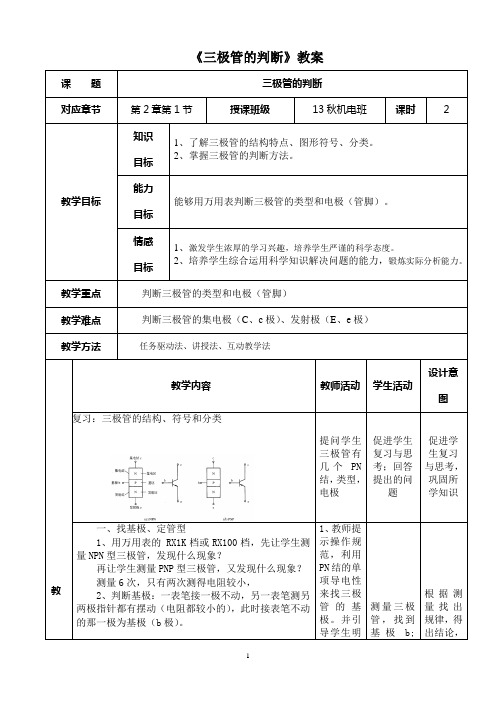

《三极管的判断》教案
一、找基极、定管型
、用万用表的 RX1K档或RX100档,先让学生测
型三极管,发现什么现象?
再让学生测量PNP型三极管,又发现什么现象?
测量6次,只有两次测得电阻较小,
2、对于PNP管,判断c、e极的方法:用万用表分别颠倒测量b极以外两极,用手接触b极与红表笔测量那一极(P红),两次测量,指针摆动较大(电阻较小)那一次,手接触那一极(红表笔)为C极;另一极为e极。
三、让学生对三极管的判断进行自评与互评。
四、抽签让同学对三极管进行判断。
五、小结:判断三极管的管型与管脚的方法
1、用N黑P红的思路判断三极管的B极和类型。
2、用N黑P红的思路判断NPN和PNP型三极管的C、E极。
六、作业:根据实操整理《三极管的判断》实验报告。
三极管检测公开课教案•课程介绍与目标•三极管结构与工作原理•三极管检测方法•实践操作与案例分析目录•故障诊断与排除技巧•课程总结与拓展延伸01课程介绍与目标三极管基本概念三极管的定义与结构三极管是一种半导体器件,具有三个电极,分别为基极、发射极和集电极。
三极管的工作原理通过控制基极电流,实现对集电极与发射极之间电流的放大或开关控制。
三极管的类型与符号介绍NPN和PNP两种类型三极管的符号及特点。
掌握三极管的基本概念、工作原理、类型与符号。
知识目标能力目标情感目标能够识别三极管的引脚,掌握三极管的检测方法。
培养学生对电子技术的兴趣,提高学生的实践能力和创新能力。
030201课程目标与要求授课内容与安排授课内容介绍三极管的基本概念、工作原理、类型与符号;讲解三极管的检测方法,包括外观检测、引脚识别、放大倍数测试等。
授课安排通过理论讲解、实物展示、实验操作等多种方式,使学生能够全面了解三极管的相关知识,并掌握相应的检测技能。
02三极管结构与工作原理03结构类型NPN 型、PNP 型01三个电极基极(B )、发射极(E )、集电极(C )02两个PN 结发射结、集电结三极管基本结构工作原理及特性曲线工作原理电流放大作用,利用基极电流控制集电极电流特性曲线输入特性曲线、输出特性曲线工作状态截止区、放大区、饱和区常见类型及其特点类型硅管、锗管特点硅管耐高温、锗管灵敏度高应用领域硅管广泛应用于各种电子设备中,锗管在某些特定场合如高灵敏度传感器中有应用。
03三极管检测方法•检测原理:利用指针式万用表测量三极管的各极间电阻,通过比较大小判断三极管的类型、电极及性能。
操作步骤1. 选择合适的倍率档,将红黑表笔短接调零。
2. 用红黑表笔分别接触三极管的两个电极,测量其正向和反向电阻,记录数据。
•根据测量数据判断三极管的类型(NPN或PNP)、基极(B)和集电极(C)、发射极(E)。
注意事项测量前需检查万用表电池电量是否充足。
三极管(课件)-(多应用版)三极管(课件)一、引言三极管,全称半导体三极管,是一种具有放大和开关功能的半导体器件。
它由三个掺杂不同类型的半导体材料(N型半导体、P型半导体)组成,是电子技术中最重要的基本元器件之一。
三极管广泛应用于放大、开关、稳压、信号调制等领域,对现代电子产业的发展具有重要意义。
二、三极管的结构与原理1.结构三极管主要由三个区域组成:发射区、基区和集电区。
发射区和集电区分别由N型半导体和P型半导体组成,基区位于发射区和集电区之间,通常较薄。
根据半导体材料的组合方式,三极管可分为NPN型和PNP型两种。
2.原理三极管的工作原理基于半导体PN结的电压控制特性。
当在基极-发射极间施加正向偏置电压时,发射区的电子会注入到基区,并与基区的空穴复合,形成基区电流。
基区电流的大小决定了集电极电流的大小,从而实现放大作用。
当在基极-发射极间施加反向偏置电压时,三极管截止,集电极电流几乎为零,实现开关功能。
三、三极管的主要参数1.放大倍数β(HFE)放大倍数β是三极管输出电流与输入电流之比,是衡量三极管放大能力的重要参数。
β值越大,三极管的放大能力越强。
在实际应用中,β值通常在20~150之间。
2.集电极最大允许电流ICmax集电极最大允许电流是指三极管正常工作时,集电极所承受的最大电流值。
超过此电流值,三极管可能会损坏。
3.集电极最大允许耗散功率Pcmax集电极最大允许耗散功率是指三极管正常工作时,集电极所承受的最大功率。
超过此功率值,三极管可能会损坏。
4.极间反向耐压VCEO极间反向耐压是指三极管在截止状态下,集电极与发射极间的最大反向电压。
超过此电压值,三极管可能会损坏。
5.极间反向耐压VCBO极间反向耐压是指三极管在截止状态下,集电极与基极间的最大反向电压。
超过此电压值,三极管可能会损坏。
6.极间正向压降VBE极间正向压降是指三极管在导通状态下,基极与发射极间的电压降。
通常硅材料的VBE值为0.6~0.7V,锗材料的VBE值为0.2~0.3V。
