零件图教案

机械制图教案完整版一、教学内容本节课选自《机械制图》教材第三章第一节，详细内容为：机械制图的基本知识，包括图纸幅面、比例、字体、线型及尺寸标注等内容。

二、教学目标1. 让学生掌握机械制图的基本知识，理解图纸的幅面、比例、字体、线型及尺寸标注等规定。

2. 培养学生运用机械制图基本知识绘制简单零件图的能力。

3. 培养学生的空间想象能力和严谨细致的工作态度。

三、教学难点与重点难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。

重点：掌握机械制图的基本知识，能正确绘制简单零件图。

四、教具与学具准备教具：黑板、粉笔、挂图、模型。

学具：绘图板、丁字尺、三角板、圆规、铅笔、橡皮。

五、教学过程1. 导入：通过展示一幅机械图纸，引发学生对机械制图的好奇心，进而引入本节课的内容。

2. 讲解：详细讲解图纸幅面、比例、字体、线型及尺寸标注等基本知识，结合挂图和模型进行示范。

3. 示例：以一个简单零件为例，现场演示如何运用基本知识进行绘制。

4. 练习：学生分组进行随堂练习，互相讨论，教师巡回指导。

六、板书设计1. 图纸幅面、比例、字体、线型及尺寸标注的基本知识。

2. 绘制简单零件图的步骤及注意事项。

七、作业设计1. 作业题目：绘制一个简单轴的零件图。

2. 答案：图纸幅面、比例、字体、线型及尺寸标注正确，图形清晰，符合机械制图规范。

八、课后反思及拓展延伸1. 反思：本节课的教学效果，学生在学习过程中遇到的问题，以及解决方法。

2. 拓展延伸：鼓励学生在课后尝试绘制更复杂的零件图，提高自己的机械制图能力。

同时，引导学生关注机械制图在实际工程中的应用，了解行业动态。

重点和难点解析1. 教学内容的难点与重点2. 教学过程中的示例和练习环节3. 作业设计中的题目和答案4. 课后反思及拓展延伸一、教学内容的难点与重点（1）难点：图纸幅面、比例、字体、线型及尺寸标注的规范应用。

详细说明：在机械制图过程中，图纸幅面、比例、字体、线型及尺寸标注的规范应用至关重要。

零件图的识读基础教案一、教学目标。

1. 知识目标。

通过本课的学习，学生能够掌握零件图的基本概念和符号表示方法，能够正确识读常见的零件图，并了解零件图在工程设计和制造中的重要性。

2. 能力目标。

培养学生观察、分析和推理的能力，提高学生的空间想象能力和图形识读能力。

3. 情感目标。

激发学生对工程设计和制造的兴趣，培养学生细心、耐心、严谨的学习态度。

二、教学重点和难点。

1. 教学重点。

零件图的基本概念和符号表示方法，常见零件图的识读方法。

2. 教学难点。

学生对零件图符号的理解和识读能力的培养。

三、教学准备。

1. 教师准备。

制定详细的教学计划，准备相关的教学资料和教学工具。

2. 学生准备。

学生应具备一定的几何图形知识和基本的图形识读能力。

四、教学过程。

1. 导入。

通过展示一些常见的零件图，引导学生讨论零件图的作用和重要性，激发学生的学习兴趣。

2. 概念讲解。

向学生介绍零件图的基本概念，包括零件图的定义、作用、常用的符号表示方法等内容。

通过实例讲解，让学生初步了解零件图的基本特点。

3. 符号表示方法讲解。

向学生介绍常见的零件图符号表示方法，包括直线、圆弧、尺寸标注、符号标注等内容。

通过实例演示，让学生掌握这些符号的含义和使用方法。

4. 零件图识读训练。

让学生进行零件图识读训练，通过多个实例让学生逐步掌握零件图的识读方法和技巧。

可以设置一些练习题，让学生在课堂上进行训练。

5. 拓展训练。

为了巩固学生的知识和技能，可以设计一些拓展训练，让学生在课外进行练习。

可以组织学生进行小组讨论，共同解决一些复杂的零件图识读问题。

6. 总结。

对本节课的内容进行总结，强调零件图的重要性和识读技巧，鼓励学生多加练习，提高识读能力。

五、教学反思。

本节课主要围绕零件图的识读基础进行教学，通过讲解、演示和训练，学生的识读能力得到了一定的提高。

但是在教学过程中，发现学生对一些复杂的零件图识读仍存在一定的困难，需要通过更多的练习和训练来提高他们的识读能力。

零件图的绘制基础教案一、引言。

零件图是工程设计中非常重要的一环，它是设计师将自己的设计理念转化为实际制造过程中所需的具体图纸。

因此，对于工程设计师来说，掌握零件图的绘制技巧是非常重要的。

本文将针对零件图的绘制基础进行详细介绍，希望能够帮助读者更好地掌握这一技能。

二、零件图的概念。

零件图是将设计师的设计理念转化为实际制造过程中所需的具体图纸。

它包括了零件的尺寸、形状、位置等信息，是制造过程中的重要参考依据。

在零件图中，通常包括了主视图、剖视图、局部放大图、尺寸标注等内容，这些内容都是为了能够清晰地表达出零件的设计意图。

三、零件图的绘制步骤。

1. 确定主视图，首先需要确定零件图的主视图，即从哪个角度观察零件能够最清晰地表达出其形状和尺寸。

通常情况下，选择能够展示零件最主要特征的视图作为主视图。

2. 绘制主视图，在确定了主视图之后，就可以开始绘制主视图了。

在绘制主视图时，需要保证零件的形状和尺寸都能够准确地表达出来，同时需要注意主视图的比例和对称性。

3. 添加剖视图，如果零件的内部结构比较复杂，或者某些特定部位需要更清晰地表达出来，就需要添加剖视图。

剖视图能够更清晰地展示出零件的内部结构，对于理解零件的组成和加工工艺非常有帮助。

4. 绘制局部放大图，有些零件的某些部位可能比较细小或者复杂，需要进行局部放大来更清楚地表达出来。

在绘制局部放大图时，需要保证放大比例的准确性，同时也需要注意局部放大图与主视图的对应关系。

5. 添加尺寸标注，最后一步是添加尺寸标注。

尺寸标注是零件图中非常重要的一环，它能够告诉制造者零件的具体尺寸，是制造过程中的重要参考依据。

四、零件图的绘制要点。

1. 比例准确，在绘制零件图时，需要保证图纸的比例准确，这样才能够保证零件的尺寸和形状都能够准确地表达出来。

2. 对称性，对称性是零件图中非常重要的一点，需要保证零件图的各个视图都能够保持对称，这样才能够表达出零件的真实形状。

3. 尺寸标注清晰，尺寸标注需要清晰、准确地表达出零件的尺寸信息，同时也需要符合相关的标准和规范。

教学过程：一、复习旧课1、复习直齿圆锥齿轮和蜗杆、蜗轮的画法和啮合画法。

2、复习滚动轴承和弹簧的种类、用途和规定画法二、引入新课题机器或部件都是由许多零件装配而成，制造机器或部件必须首先制造零件。

零件图是表单个零件的图样，它是制造和检验零件的主要依据。

本次课开始学习零件图的有关内容。

三、教学内容（一）零件图的作用零件图是表示零件结构、大小及技术要求的图样。

任何机器或部件都是由若干零件按一定要求装配而成的。

零件图是制造和检验零件的主要依据，是指导生产的重要技术文件。

（二）零件图的内容零件图是生产中指导制造和检验该零件的主要图样，它不仅仅是把零件的内、外结构形状和大小表达清楚，还需要对零件的材料、加工、检验、测量提出必要的技术要求。

零件图必须包含制造和检验零件的全部技术资料。

因此，一张完整的零件图一般应包括以下几项内容（如图9—2）：（1）一组图形用于正确、完整、清晰和简便地表达出零件内外形状的图形，其中包括机件的各种表达方法，如视图、剖视图、断面图、局部放大图和简化画法等。

（2）完整的尺寸零件图中应正确、完整、清晰、合理地注出制造零件所需的全部尺寸。

（3）技术要求零件图中必须用规定的代号、数字、字母和文字注解说明制造和检验零件时在技术指标上应达到的要求。

如表面粗糙度，尺寸公差，形位公差,材料和热处理，检验方法以及其它特殊要求等。

技术要求的文字一般注写在标题栏上方图纸空白处。

（4）标题栏题栏应配置在图框的右下角。

它一般由更改区、签字区、其它区、名称以及代号区组成。

填写的内容主要有零件的名称、材料、数量、比例、图样代号以及设计、审核、批准者的姓名、日期等。

标题栏的尺寸和格式已经标准化，可参见有关标准。

图9—2 铣刀头座体零件图（三）零件表达方案的选择零件的表达方案选择，应首先考虑看图方便。

根据零件的结构特点，选用适当的表示方法。

由于零件的结构形状是多种多样的，所以在画图前，应对零件进行结构形状分析，结合零件的工作位置和加工位置，选择最能反映零件形状特征的视图作为主视图，并选好其它视图，以确定一组最佳的表达方案。

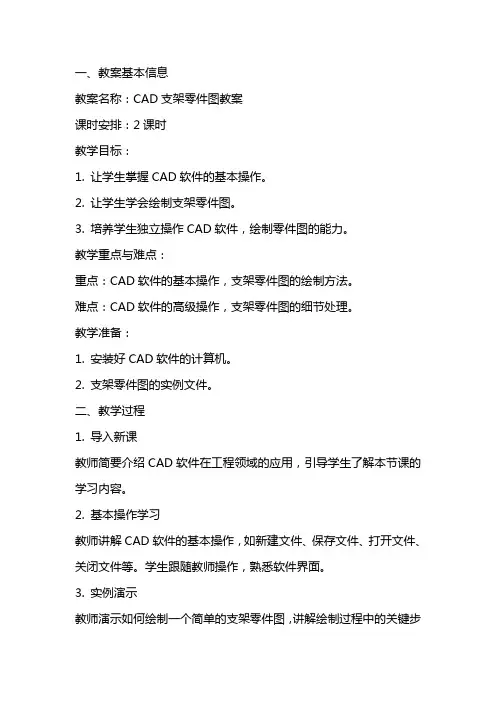

一、教案基本信息教案名称：CAD支架零件图教案课时安排：2课时教学目标：1. 让学生掌握CAD软件的基本操作。

2. 让学生学会绘制支架零件图。

3. 培养学生独立操作CAD软件，绘制零件图的能力。

教学重点与难点：重点：CAD软件的基本操作，支架零件图的绘制方法。

难点：CAD软件的高级操作，支架零件图的细节处理。

教学准备：1. 安装好CAD软件的计算机。

2. 支架零件图的实例文件。

二、教学过程1. 导入新课教师简要介绍CAD软件在工程领域的应用，引导学生了解本节课的学习内容。

2. 基本操作学习教师讲解CAD软件的基本操作，如新建文件、保存文件、打开文件、关闭文件等。

学生跟随教师操作，熟悉软件界面。

3. 实例演示教师演示如何绘制一个简单的支架零件图，讲解绘制过程中的关键步骤和注意事项。

学生观看演示，跟随教师操作。

4. 学生练习学生独立操作CAD软件，按照教师提供的实例文件，尝试绘制支架零件图。

教师巡回指导，解答学生疑问。

5. 课堂总结教师总结本节课所学内容，强调支架零件图的绘制方法和注意事项。

学生整理学习笔记。

三、课后作业1. 绘制一个简单的支架零件图。

四、教学反思教师在课后对自己的教学进行反思，分析教学过程中的优点和不足，针对性地调整教学方法，以提高教学效果。

五、课后评价1. 学生作业评价：检查学生绘制的支架零件图，评价其准确性、规范性和创新性。

2. 学生课堂表现评价：评价学生在课堂上的参与程度、学习态度和合作精神。

3. 教学目标达成情况评价：分析学生学习成果，评估教学目标是否达成。

六、教学内容拓展1. 高级操作学习教师讲解CAD软件的高级操作，如尺寸标注、文字标注、图层管理、块引用等。

学生跟随教师操作，掌握高级操作技巧。

2. 复杂支架零件图绘制教师演示如何绘制一个复杂的支架零件图，讲解绘制过程中的关键步骤和注意事项。

学生观看演示，跟随教师操作。

七、实践与应用1. 学生独立操作CAD软件，根据实际工程需求，绘制一个具有代表性的支架零件图。

机械制图教案精选一、教学内容本节课选自《机械制图》教材第四章第一节，详细内容为机械零件的视图表达方法。

重点探讨轴类零件、齿轮类零件、箱体类零件的视图表达技巧，以及标准件和常用件的表示方法。

二、教学目标1. 让学生掌握机械零件视图表达的基本原理和方法。

2. 培养学生运用视图表达技巧，正确绘制机械零件图样的能力。

3. 提高学生识图、读图的能力，为后续课程学习打下基础。

三、教学难点与重点教学难点：轴类零件、齿轮类零件、箱体类零件的视图表达方法。

教学重点：视图表达的基本原理、标准件和常用件的表示方法。

四、教具与学具准备1. 教具：机械零件实物模型、挂图、多媒体教学设备。

2. 学具：绘图板、绘图仪器、机械零件图样。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示机械零件实物模型，引导学生观察并思考如何将这些零件用视图表达出来。

2. 基本概念与原理讲解（15分钟）讲解视图表达的基本原理，如正视图、侧视图、俯视图等，以及标准件和常用件的表示方法。

3. 例题讲解（20分钟）选取典型例题，详细讲解轴类零件、齿轮类零件、箱体类零件的视图表达方法。

4. 随堂练习（15分钟）布置随堂练习，让学生动手绘制机械零件图样，巩固所学知识。

5. 互动环节（10分钟）学生展示自己的作品，教师点评并指出不足之处，引导学生互相讨论、学习。

六、板书设计1. 视图表达基本原理2. 轴类零件视图表达方法3. 齿轮类零件视图表达方法4. 箱体类零件视图表达方法5. 标准件和常用件表示方法七、作业设计1. 作业题目：绘制一个轴类零件、一个齿轮类零件和一个箱体类零件的视图。

八、课后反思及拓展延伸1. 反思：本节课的教学效果如何，学生掌握程度如何，有哪些需要改进的地方。

2. 拓展延伸：引导学生了解机械制图在实际工程中的应用，激发学生学习兴趣。

重点和难点解析1. 教学内容的选取与组织2. 教学目标的具体化3. 教学难点与重点的明确4. 教学过程中的实践情景引入、例题讲解和互动环节5. 作业设计与课后反思一、教学内容的选取与组织教学内容应紧扣教材，结合学生实际情况，选取具有代表性的机械零件进行讲解。

教学内容标准件与常用件[教学目的]1.学习螺纹、螺纹连接、常用螺纹连接件连接的作图及标注。

2.掌握螺纹、螺纹紧固件及其连接的规定画法。

了解常用螺纹紧固件的标准代号3.了解与螺纹有关的工艺结构及其画法，掌握查阅螺纹、螺纹紧固件标准规格的方法4.了解并掌握齿轮及其它标准件常用件的规定画法。

[教学内容特点分析]标准件与常用件教学内容的一个主要特点是图示的规范性，它包含了一些在各视图之间有投影关系的示意画法和一些有规定格式的标注和标志代号。

螺纹、螺纹紧固件及其连接由于其使用较为广泛，属于必须掌握的内容，但又由于其作图较为规范，标注较为繁琐，往往又是学生难于掌握的内容。

此外，这部分内容的机械性记忆的东西较多[授课提纲]一、螺纹及螺纹紧固件概述螺纹及螺纹紧固件的作用，强调指出内、外螺纹要成对使用才能起到连接和传递运动与动力的作用一）、螺纹的基本知识1）螺纹的形成①螺旋线的形成②螺纹的形成③螺纹的加工2）螺纹的要素：①牙型；②螺纹公称直径｛大径、中径、小径｝；③线数｛单线、多线｝；④ 螺距（导程）L ＝n ×P ；⑤ 旋向｛左旋、右旋｝3）螺纹的种类① 按用途分Ⅰ 联接螺纹Ⅱ 传动螺纹② 按牙型分③ 按标准化分标准螺纹的种类、代号、用途见下表4）螺纹的规定画法（1） 外螺纹的画法：在平行螺纹轴线的视图中，螺纹的大径及螺纹终止线画粗实线，螺纹的小径画细实线，且细实线要画到倒角区域内。

在垂直于螺纹的视图中，大径圆画粗实线圆，小径圆画3/4圈细实线圆，倒角圆省略不画。

当采用剖视时，剖面线应 画到粗实线处，螺纹终止线只画到大小径线之间，具体画法如图所示。

(2) 内螺纹的画法 在平行螺纹轴线的视图中，螺纹的大径及螺纹终止线画粗实线，螺纹的小径画细实线，且细实线要画到倒角区域内。

在垂直于螺纹的视图中，大径圆画粗实线圆，小径圆画3/4圈细实线圆，倒角圆省略不画。

当采用剖视时，剖面线应画到粗实线处，螺纹终止线只画到大小径线之间。

完整版机械制图教案全一、教学内容本节课的教学内容选自《机械制图》教材第四章第一节，详细内容包括：制图的基本知识，制图工具的使用方法，图线的绘制技巧，以及简单零件图的绘制方法。

二、教学目标1. 让学生掌握制图的基本知识，了解制图的标准和规范。

2. 学会使用制图工具，能够熟练绘制图线，提高制图技巧。

3. 能够阅读并绘制简单零件图，培养学生的空间想象能力和动手能力。

三、教学难点与重点教学难点：图线的绘制技巧，简单零件图的绘制方法。

教学重点：制图的基本知识，制图工具的使用方法，图线的绘制技巧。

四、教具与学具准备1. 教具：板书工具、制图工具、挂图、多媒体设备等。

2. 学具：制图板、丁字尺、三角板、圆规、铅笔、橡皮等。

五、教学过程1. 实践情景引入（5分钟）利用多媒体展示一些生活中常见的机械零件，引导学生关注这些零件的形状和结构。

2. 知识讲解（10分钟）讲解制图的基本知识，包括图线的种类、线型、线宽等，并强调制图标准和规范。

3. 例题讲解（15分钟）选取一个简单零件图为例，讲解图线的绘制方法和步骤，引导学生学会使用制图工具。

4. 随堂练习（15分钟）让学生根据所学知识，现场绘制一个简单零件图，教师巡回指导。

6. 互动交流（5分钟）让学生展示自己的作品，互相交流心得，教师点评并给予鼓励。

七、作业设计1. 作业题目：绘制一个简单轴测图。

2. 答案：根据所学知识，参照教材示例，完成作业。

八、课后反思及拓展延伸1. 反思：本节课学生的掌握情况，对教学难点和重点的把握程度。

2. 拓展延伸：鼓励学生课后查阅相关资料，了解更多制图知识，提高制图水平。

整个教学过程注重实践与理论相结合，让学生在实际操作中掌握制图知识，提高制图能力。

通过严谨的用词和流畅的段落衔接，使学生在轻松愉快的氛围中学习机械制图。

重点和难点解析：1. 教学难点与重点的设定2. 例题讲解的详细步骤3. 随堂练习的组织与指导4. 作业设计的难易程度与答案解析5. 课后反思及拓展延伸的实施详细补充和说明：一、教学难点与重点的设定教学难点与重点是教学过程中的核心，需要准确把握。
