《基于TDOA的无人机无线定位算法研究》篇一一、引言随着科技的进步和应用的不断扩展，无人机的使用在多个领域日益增长。
由于其在环境探测、航拍摄影、搜索和救援等任务中的优势，无人机的定位技术变得尤为重要。
无线定位技术作为无人机导航的核心技术之一，其精确性和效率直接影响到无人机的性能。
在众多无线定位算法中，基于到达时间差（TDOA）的定位算法因其高精度和良好的抗干扰性而备受关注。
本文将重点研究基于TDOA的无人机无线定位算法。
二、TDOA无线定位算法概述TDOA（Time Difference of Arrival）即到达时间差，是指同一信号由不同路径到达接收端的时间差。
基于TDOA的无线定位算法通过测量信号在不同路径上的到达时间差，结合信号传播速度，计算出信号源的位置。
该算法广泛应用于无线通信、雷达、声纳等领域。
三、基于TDOA的无人机无线定位算法研究1. 算法原理基于TDOA的无人机无线定位算法主要利用多个接收器接收来自同一信号源的信号，通过测量不同接收器接收到信号的时间差，结合信号传播速度，计算出信号源的位置。
该算法需要至少三个接收器，且接收器之间需要有良好的通信和同步机制。
2. 算法实现（1）信号接收与时间差测量：无人机搭载的接收器接收到来自信号源的信号后，通过内部计时器测量信号到达的时间。
同时，各个接收器之间通过通信网络共享时间信息。
（2）数据传输与处理：接收器将测量得到的时间差数据传输至无人机上的处理单元。
处理单元利用TDOA算法计算出信号源的位置。
（3）位置计算：处理单元根据测量的时间差和已知的信号传播速度，利用几何方法（如双曲线交点法）计算出信号源的位置。
3. 算法优化为提高基于TDOA的无人机无线定位算法的精度和效率，可以采取以下优化措施：（1）提高接收器的时钟精度和同步性能，减小时间测量误差；（2）采用多路径识别和滤波技术，降低环境干扰对定位精度的影响；（3）优化数据处理算法，提高计算速度和准确性；（4）结合其他定位技术，如惯性导航、视觉定位等，提高无人机在复杂环境下的定位性能。

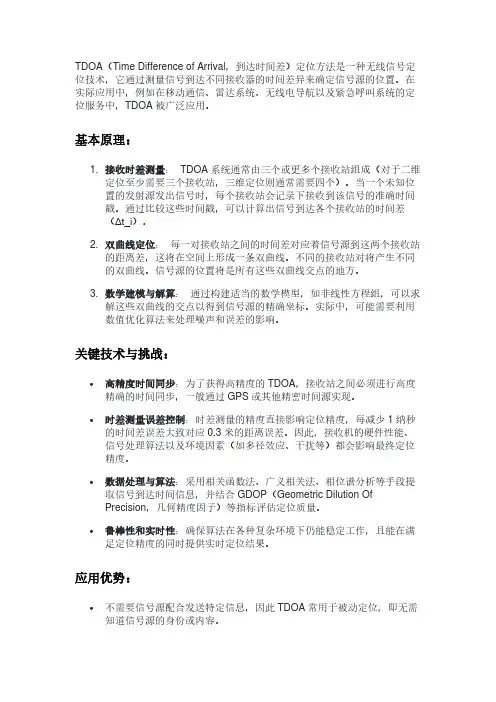

TDOA（Time Difference of Arrival，到达时间差）定位方法是一种无线信号定位技术，它通过测量信号到达不同接收器的时间差异来确定信号源的位置。
在实际应用中，例如在移动通信、雷达系统、无线电导航以及紧急呼叫系统的定位服务中，TDOA被广泛应用。
基本原理：1.接收时差测量：TDOA系统通常由三个或更多个接收站组成（对于二维定位至少需要三个接收站，三维定位则通常需要四个）。
当一个未知位置的发射源发出信号时，每个接收站会记录下接收到该信号的准确时间戳。
通过比较这些时间戳，可以计算出信号到达各个接收站的时间差（Δt_i）。
2.双曲线定位：每一对接收站之间的时间差对应着信号源到这两个接收站的距离差，这将在空间上形成一条双曲线。
不同的接收站对将产生不同的双曲线。
信号源的位置将是所有这些双曲线交点的地方。
3.数学建模与解算：通过构建适当的数学模型，如非线性方程组，可以求解这些双曲线的交点以得到信号源的精确坐标。
实际中，可能需要利用数值优化算法来处理噪声和误差的影响。
关键技术与挑战：•高精度时间同步：为了获得高精度的TDOA，接收站之间必须进行高度精确的时间同步，一般通过GPS或其他精密时间源实现。
•时差测量误差控制：时差测量的精度直接影响定位精度，每减少1纳秒的时间差误差大致对应0.3米的距离误差。
因此，接收机的硬件性能、信号处理算法以及环境因素（如多径效应、干扰等）都会影响最终定位精度。
•数据处理与算法：采用相关函数法、广义相关法、相位谱分析等手段提取信号到达时间信息，并结合GDOP（Geometric Dilution OfPrecision，几何精度因子）等指标评估定位质量。
•鲁棒性和实时性：确保算法在各种复杂环境下仍能稳定工作，且能在满足定位精度的同时提供实时定位结果。
应用优势：•不需要信号源配合发送特定信息，因此TDOA常用于被动定位，即无需知道信号源的身份或内容。
•在覆盖区域内无需信号源具备GPS接收能力，适用于无法安装GPS设备的情况。
基于TDOA室内定位算法的研究2500字在通信领域中，定位是一个值得研究的方向，其中室内定位是一个新的热门研究方向。
在室内定位中，我们要考虑到各种误差对定位精度的影响，同时还要考虑到为了尽可能地减小误差对定位性能的影响使用的定位算法的复杂度。
定位最想要的结果就是用合适的复杂度尽可能小的定位算法得到定位精度尽可能高的定位结果。
在本文中，我们讨论TDOA的定位方法，同时研究基于TDOA的WLS算法、Chan算法和Taylor算法。
毕业室内定位；定位算法；TDOA；Chan算法；Taylor算法在室内定位领域中，室内定位算法是极为重要的，它关系到定位性能的优劣。
在研究室内定位时，对于误差，我们主要考虑系统误差和非视距（NLOS）误差，系统误差是由定位系统本身造成的，而非视距误差是由障碍物的遮挡造成的。
在进行各种定位算法时，需要克服这两种误差。
各种算法都有优缺点，不同的环境算法的选择不同，各种算法适用于不同的环境。
在室内定位的研究中，基于TDOA定位算法的种类更多一些，本文深入介绍有关TDOA 定位的一些定位算法。
1、TDOA定位在室内定位的过程中，我们利用几个基站BS得到MS的坐标估计值，最常见的方法就是直接测出BS到MS之间的时间，而后得出BS到MS之间的距离量，这就是我们通常所说的TOA定位，但此法需要各个BS和MS之间在时间上必须保持同步，不能有偏差，这就给定位带来一定的麻烦。
为了解决这一问题，提出利用距离差进行定位，这就是TDOA定位，TDOA定位只要保证各个基站保持时间同步就可以进行。
2、基于TDOA定位算法利用TDOA定位的算法有很多，下面我们介绍几种基于TDOA的定位算法。
2.1 WLS算法WLS定位算法是由LS法演进得来的，在室内定位的算法中，LS法是用得最为广泛的定位算法，LS算法不涉及到权重的问题。
但在实际应用中，WLS算法比LS算法用得更为广泛，由于WLS算法的定位精度要高于LS算法，故在很多算法中用到WLS算法。
TDOA基站定位算法详细介绍TDOA（Time Difference of Arrival）基站定位算法是一种利用信号到达时间差来确定目标位置的定位算法。
通过多个接收基站同时接收目标信号，并测量信号到达每个基站的时间差，通过差值计算可以估计目标位置。
下面将详细介绍TDOA基站定位算法的工作原理和算法流程。
TDOA基站定位算法的工作原理是基于时间差测量的。
首先，我们需要确定一个参考点作为参考基站，其他基站的位置相对于参考基站的位置进行测量。
当目标信号到达各个基站时，基站会将到达时间戳发送给一个中央处理单元（Central Processing Unit，CPU）。
CPU根据接收到的时间戳来计算信号的到达时间差，然后通过这个时间差来推测目标的位置。
TDOA基站定位算法的核心思想是通过多个基站之间的信号到达时间差来确定目标位置。
根据波速的常数，我们可以将时间差转化为距离差。
通过计算目标信号到达每个基站的时间差，我们可以得出一组距离差。
根据这些距离差，我们可以构建一个多边形，其中目标位置位于这个多边形的交叉点。
1.确定参考基站和其他测量基站：在定位系统中选择一个基站作为参考基站，其他的基站相对于参考基站进行测量。
2.接收到目标信号：多个基站同时接收到目标信号。
3.计算时间差：各个基站将接收到目标信号的时间戳发送给CPU，CPU通过计算相对于参考基站的时间差来估计目标位置。
4.转换为距离差：根据波速的常数，将时间差转换为距离差。
5.构建多边形：根据距离差，将目标位置可能在的区域构建为一个多边形。
6.确定目标位置：通过求解多边形的交叉点，确定目标的最可能位置。
TDOA基站定位算法的优点是定位精度较高。
由于使用多个基站同时接收信号并计算时间差，相对于单个基站定位算法，TDOA算法能够提供更好的定位精度。
此外，TDOA算法不需要测量信号的功率信息，因此对于弱信号和噪声信号的处理也较为灵活。
然而，TDOA基站定位算法也存在一些限制。

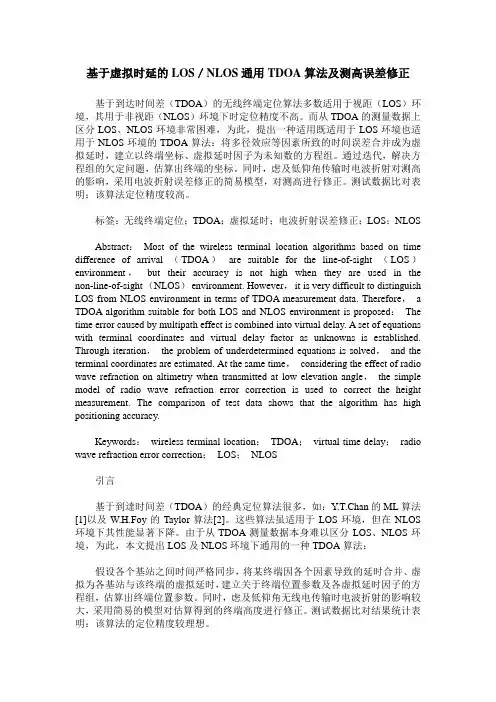

基于虚拟时延的LOS／NLOS通用TDOA算法及测高误差修正基于到达时间差（TDOA）的无线终端定位算法多数适用于视距（LOS）环境，其用于非视距（NLOS）环境下时定位精度不高。
而从TDOA的测量数据上区分LOS、NLOS环境非常困难，为此，提出一种适用既适用于LOS环境也适用于NLOS环境的TDOA算法：将多径效应等因素所致的时间误差合并成为虚拟延时，建立以终端坐标、虚拟延时因子为未知数的方程组。
通过迭代，解决方程组的欠定问题，估算出终端的坐标。
同时，虑及低仰角传输时电波折射对测高的影响，采用电波折射误差修正的简易模型，对测高进行修正。
测试数据比对表明：该算法定位精度较高。
标签：无线终端定位；TDOA；虚拟延时；电波折射误差修正；LOS；NLOS Abstract：Most of the wireless terminal location algorithms based on time difference of arrival （TDOA）are suitable for the line-of-sight （LOS）environment，but their accuracy is not high when they are used in the non-line-of-sight （NLOS）environment. However，it is very difficult to distinguish LOS from NLOS environment in terms of TDOA measurement data. Therefore，a TDOA algorithm suitable for both LOS and NLOS environment is proposed：The time error caused by multipath effect is combined into virtual delay. A set of equations with terminal coordinates and virtual delay factor as unknowns is established. Through iteration，the problem of underdetermined equations is solved，and the terminal coordinates are estimated. At the same time，considering the effect of radio wave refraction on altimetry when transmitted at low elevation angle，the simple model of radio wave refraction error correction is used to correct the height measurement. The comparison of test data shows that the algorithm has high positioning accuracy.Keywords：wireless terminal location；TDOA；virtual time delay；radio wave refraction error correction；LOS；NLOS引言基于到達时间差（TDOA）的经典定位算法很多，如：Y.T.Chan的ML算法[1]以及W.H.Foy的Taylor算法[2]。

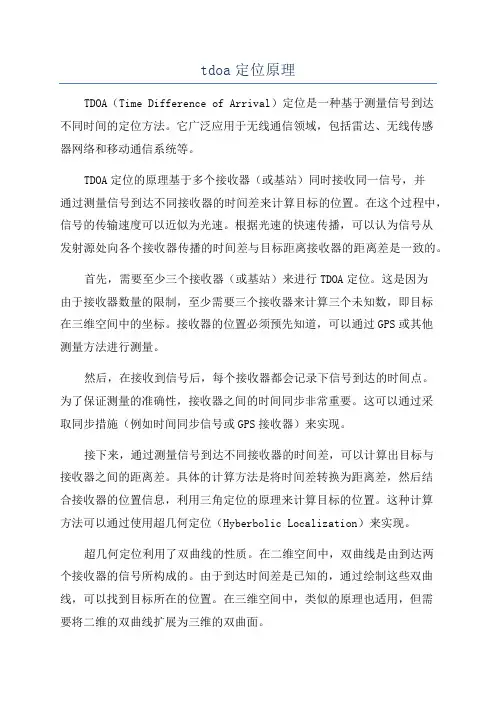

tdoa定位原理TDOA（Time Difference of Arrival）定位是一种基于测量信号到达不同时间的定位方法。
它广泛应用于无线通信领域，包括雷达、无线传感器网络和移动通信系统等。
TDOA定位的原理基于多个接收器（或基站）同时接收同一信号，并通过测量信号到达不同接收器的时间差来计算目标的位置。
在这个过程中，信号的传输速度可以近似为光速。
根据光速的快速传播，可以认为信号从发射源处向各个接收器传播的时间差与目标距离接收器的距离差是一致的。
首先，需要至少三个接收器（或基站）来进行TDOA定位。
这是因为由于接收器数量的限制，至少需要三个接收器来计算三个未知数，即目标在三维空间中的坐标。
接收器的位置必须预先知道，可以通过GPS或其他测量方法进行测量。
然后，在接收到信号后，每个接收器都会记录下信号到达的时间点。
为了保证测量的准确性，接收器之间的时间同步非常重要。
这可以通过采取同步措施（例如时间同步信号或GPS接收器）来实现。
接下来，通过测量信号到达不同接收器的时间差，可以计算出目标与接收器之间的距离差。
具体的计算方法是将时间差转换为距离差，然后结合接收器的位置信息，利用三角定位的原理来计算目标的位置。
这种计算方法可以通过使用超几何定位（Hyberbolic Localization）来实现。
超几何定位利用了双曲线的性质。
在二维空间中，双曲线是由到达两个接收器的信号所构成的。
由于到达时间差是已知的，通过绘制这些双曲线，可以找到目标所在的位置。
在三维空间中，类似的原理也适用，但需要将二维的双曲线扩展为三维的双曲面。
最后，通过使用多个接收器的测量结果，目标的准确位置可以通过求解多个方程组来计算。
这可以通过使用迭代算法（如非线性最小二乘法）来实现。
TDOA定位具有许多优点。
首先，它可以使用已有的无线通信基础设施来进行定位，无需额外的传感器或设备。
其次，由于TDOA定位只测量时间差，而不需要测量具体的信号强度，因此可以减少定位中的信号传播误差。

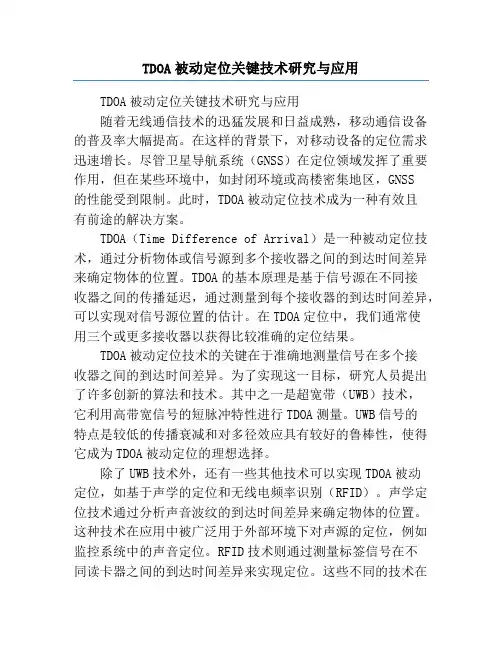

TDOA被动定位关键技术研究与应用TDOA被动定位关键技术研究与应用随着无线通信技术的迅猛发展和日益成熟，移动通信设备的普及率大幅提高。
在这样的背景下，对移动设备的定位需求迅速增长。
尽管卫星导航系统（GNSS）在定位领域发挥了重要作用，但在某些环境中，如封闭环境或高楼密集地区，GNSS的性能受到限制。
此时，TDOA被动定位技术成为一种有效且有前途的解决方案。
TDOA（Time Difference of Arrival）是一种被动定位技术，通过分析物体或信号源到多个接收器之间的到达时间差异来确定物体的位置。
TDOA的基本原理是基于信号源在不同接收器之间的传播延迟，通过测量到每个接收器的到达时间差异，可以实现对信号源位置的估计。
在TDOA定位中，我们通常使用三个或更多接收器以获得比较准确的定位结果。
TDOA被动定位技术的关键在于准确地测量信号在多个接收器之间的到达时间差异。
为了实现这一目标，研究人员提出了许多创新的算法和技术。
其中之一是超宽带（UWB）技术，它利用高带宽信号的短脉冲特性进行TDOA测量。
UWB信号的特点是较低的传播衰减和对多径效应具有较好的鲁棒性，使得它成为TDOA被动定位的理想选择。
除了UWB技术外，还有一些其他技术可以实现TDOA被动定位，如基于声学的定位和无线电频率识别（RFID）。
声学定位技术通过分析声音波纹的到达时间差异来确定物体的位置。
这种技术在应用中被广泛用于外部环境下对声源的定位，例如监控系统中的声音定位。
RFID技术则通过测量标签信号在不同读卡器之间的到达时间差异来实现定位。
这些不同的技术在TDOA被动定位中发挥着不同的作用，在不同的应用场景中都有着独特的优势。
TDOA被动定位技术在实际应用中具有广泛的潜力。
一方面，它可以应用于安全领域，如追踪和监视。
例如，在军事情报搜集中，TDOA被动定位技术可以用于定位敌方无线电发送者的位置，从而帮助军方进行情报收集和战术决策。

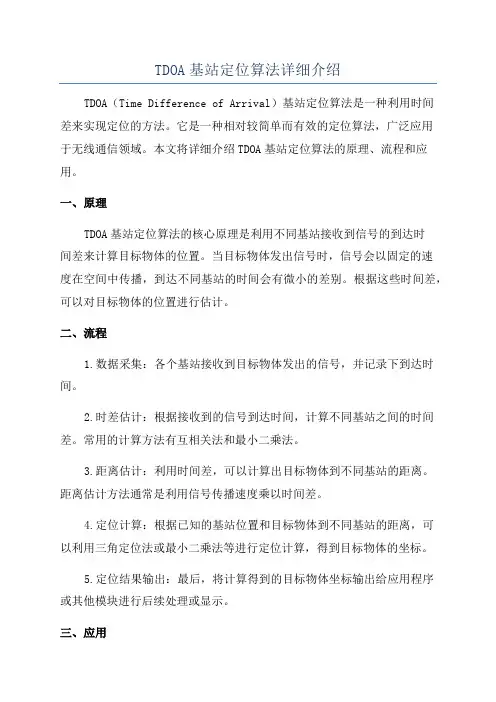

TDOA基站定位算法详细介绍TDOA（Time Difference of Arrival）基站定位算法是一种利用时间差来实现定位的方法。
它是一种相对较简单而有效的定位算法，广泛应用于无线通信领域。
本文将详细介绍TDOA基站定位算法的原理、流程和应用。
一、原理TDOA基站定位算法的核心原理是利用不同基站接收到信号的到达时间差来计算目标物体的位置。
当目标物体发出信号时，信号会以固定的速度在空间中传播，到达不同基站的时间会有微小的差别。
根据这些时间差，可以对目标物体的位置进行估计。
二、流程1.数据采集：各个基站接收到目标物体发出的信号，并记录下到达时间。
2.时差估计：根据接收到的信号到达时间，计算不同基站之间的时间差。
常用的计算方法有互相关法和最小二乘法。
3.距离估计：利用时间差，可以计算出目标物体到不同基站的距离。
距离估计方法通常是利用信号传播速度乘以时间差。
4.定位计算：根据已知的基站位置和目标物体到不同基站的距离，可以利用三角定位法或最小二乘法等进行定位计算，得到目标物体的坐标。
5.定位结果输出：最后，将计算得到的目标物体坐标输出给应用程序或其他模块进行后续处理或显示。
三、应用1.无线通信：在移动通信网络中，可以利用TDOA算法对手机进行定位，实现手机追踪和定位服务，用于安全防护、紧急救援等方面。
2.超宽带定位：利用TDOA算法结合超宽带技术，可以实现对人员、车辆等的高精度定位，广泛应用于室内导航、智能交通等领域。
3.军事应用：TDOA算法可以应用于无线电侦察领域，对目标信号进行定位，用于军事情报收集、无线电干扰定位等。
4.航空航天：在航空航天领域，TDOA算法可以用于飞行器的定位跟踪和导航，提高航空器的安全性和准确性。
5.无人驾驶：将TDOA算法应用于无人驾驶系统中，可以提供车辆的准确位置信息，用于车辆自主导航和避障。
四、优势和不足1.精度较高：由于利用了多个基站的信息进行定位，TDOA算法通常具有比较高的定位精度。
