香农奈奎斯特采样定理
香农-奈奎斯特采样定理(Shannon-Nyquist Sampling Theorem)是一项基本的信号处理原理,它规定了一个连续时间信号的采样频率应该至少是该信号中最高频率成分的两倍,以便在离散时间中完整地重构原始信号。
这个定理是由克劳德·香农(Claude Shannon)和哈里·奈奎斯特(Harry Nyquist)在20世纪初提出的。
具体来说,香农-奈奎斯特采样定理表述如下:
如果一个连续时间信号的最高频率成分为f_max,那么为了在离散时间中准确地重建原始信号,采样频率f_s(采样率)必须满足:
f_s ≥ 2 * f_max
这意味着采样频率应至少是信号中最高频率的两倍。
如果采样频率不满足这个条件,就会出现所谓的"混叠"或"奈奎斯特折叠",导致信号在离散时间中无法准确还原。
香农-奈奎斯特采样定理在数字信号处理、通信系统、音频处理、图像处理和各种数据采集应用中具有重要作用。
它强调了适当选择采样频率的重要性,以避免信息丢失和混叠问题,确保准确的信号重建。
因此,合理的采样频率选择是数字信号处理的基本原则之一。
连续时间信号的采样培训一、采样的定义和原理采样是指将连续时间信号在时间上进行离散化,即在一定时间间隔内对信号进行采集。
采样的目的是将连续时间信号转化为离散时间信号,使得信号能够通过计算机等数字设备进行处理和传输。
采样的原理是利用采样定理,即尼奎斯特采样定理,它规定了一个信号必须以至少两倍于信号最高频率的样本率进行采样,才能完全恢复原始信号。
具体而言,如果信号的最高频率为fmax,则采样频率fs必须满足fs≥2fmax。
二、常用的采样方法1. 理想采样理想采样是最简单且最理想的一种采样方法,它假设采样过程中不引入任何失真。
理想采样的原理是在采样时将连续时间信号直接抽取出特定时间点的信号值,并保持不变。
然而,在实际应用中,由于采样器的限制,无法完全遵循理想采样,会引入采样误差。
2. 均匀采样均匀采样是常见的一种采样方法,它使用固定的时间间隔对信号进行采样。
均匀采样能够简化处理过程,适用于需要周期性采样的信号。
然而,如果采样频率不符合尼奎斯特采样定理,会出现采样失真和混叠等问题。
3. 非均匀采样非均匀采样是根据信号的特点选择合适的采样点进行采样,不固定时间间隔进行采样。
非均匀采样能够有效提高采样效率和质量,适用于信号变化很快的情况。
但是,非均匀采样需要更复杂的处理过程,并且对系统时钟要求较高。
三、采样频率的选择采样频率的选择是采样过程中非常重要的一步,它直接影响到信号的重建质量。
通常来说,采样频率应大于信号的最高频率,以避免混叠现象发生。
而为了获得更好的重建结果,采样频率的选择应大于2倍信号最高频率,即要满足尼奎斯特采样定理。
当采样频率与信号频率非常接近时,会出现赫讲限制现象,即信号的高频部分出现大量高频噪声。
因此,采样频率的选择应远大于信号频率,以确保采样的准确性和信号的完整性。
四、采样的相关技术在采样过程中,除了以上讨论的采样方法和采样频率的选择外,还需要考虑一些相关技术,以保证采样的准确性和有效性。
实验一 连续时间信号的采样一、实验目的进一步加深对采样定理和连续信号傅立叶变换的理解。
二、实验原理采样定理如果采样频率sF 大于有限带宽信号)(t x a 带宽0F 的两倍,即2F F s >则该信号可以由它的采样值)()(s a nT x n x =重构。
否则就会在)(n x 中产生混叠。
该有限带宽模拟信号的02F 被称为乃魁斯特频率。
熟悉如何用MATLAB 语言实现模拟信号表示严格地说,除了用符号处理工具箱(Symbolics)外,不可能用MATLAB 来分析模拟信号。
然而如果用时间增量足够小的很密的网格对)(t x a 采样,就可得到一根平滑的曲线和足够长的最大时间来显示所有的模态。
这样就可以进行近似分析。
令t∆是栅网的间隔且sT t <<∆,则)()(t m x m x a G ∆=∆可以用一个数组来仿真一个模拟信号。
不要混淆采样周期s T 和栅网间隔t ∆,因为后者是MATLAB 中严格地用来表示模拟信号的。
类似地,付利叶变换关系也可根据(2)近似为:∑∑Ω-∆Ω-∆=∆≈Ωmj G mtm j G a em x t t em x j X )()()(现在,如果)(t x a (也就是)(m x G )是有限长度的。
则公式(3)与离散付利叶变换关系相似,因而可以用同样的方式以MATLAB 来实现,以便分析采样现象。
三、实验内容 A 、100021()ta X t e-=的采样:1、 以10000s F =样本/秒采样1()a X t 得到1()X n 。
Dt=0.00005; t=-0.005:Dt:0.005; xa=exp(-1000*abs(2*t));Ts=0.0001;n=-50:1:50;x=exp(-1000*abs(n*2*Ts)); K=500; k=0:1:K; w=pi*k/K; X=x*exp(-j*n'*w); X=real(X);w=[-fliplr(w),w(2:K+1)]; X=[fliplr(X),X(2:K+1)]; subplot(1,1,1)subplot(2,1,1);plot(t*1000,xa); xlabel('t 毫秒'); ylabel('x1(n)');title('离散信号');hold onstem(n*Ts*1000,x);gtext('Ts=0.1毫秒');hold off subplot(2,1,2); plot(w/pi,X);xlabel('以pi 为单位的频率'); ylabel('X1(w)');title('连续时间傅立叶变换');上面的图中,把离散信号)(1n x 和1()a X t 叠合在一起以强调采样。
采样信号的概念采样信号是指连续时间信号在时间轴上以离散形式采样后得到的离散时间信号。
在信号处理中,采样是将连续时间信号转换为离散时间信号的过程。
采样信号常用于数据采集、数字化通信、移动通信、音频处理等领域。
采样信号的概念可以通过以下几个方面进行解释:1. 采样定理:采样定理是离散时间信号处理的基础。
根据采样定理,对于频域限制在一定带宽范围内的连续时间信号,只需以超过其最高频率两倍的采样频率进行采样,就能够完全还原原信号。
2. 采样频率:采样频率是指每秒对连续时间信号进行采样的次数,通常用赫兹(Hz)来表示。
采样频率的选择应满足采样定理的要求,以避免出现混叠现象。
在实际应用中,常用的采样频率为声音的44.1kHz或48kHz。
3. 采样间隔:采样间隔是指连续时间信号在时间轴上两个采样点之间的距离,通常用秒(s)来表示。
采样间隔与采样频率的关系为采样间隔= 1 / 采样频率。
采样间隔越小,对信号的描述就越精确。
4. 量化:量化是将连续时间信号的幅度离散化的过程。
在采样后,信号的幅度需要用有限数量的离散值来表示,这就需要进行量化。
量化过程中,通常将连续幅度值映射到最接近的离散值,常见的量化方式有均匀量化和非均匀量化。
5. 采样误差:采样信号引入了采样误差,即由于采样和量化过程导致的原始信号与重构信号之间的差异。
采样误差可通过增加采样频率和增加量化位数来减小,但不能完全消除。
6. 重构:重构是将采样信号恢复为连续时间信号的过程。
通过采样定理,采样信号可以用原始信号的线性插值方法进行重构。
常用的重构方法有零阶保持插值、一阶保持插值和多项式插值。
采样信号在实际应用中具有重要的意义。
首先,采样信号可以方便进行数据存储和传输。
通过将连续时间信号转换为离散时间信号,可以在数字设备中对信号进行处理、存储和传输,提高信号的处理效率。
其次,采样信号可以方便进行数字信号处理。
采样信号可以利用离散时间信号处理的方法,如滤波、卷积、频域分析等,对信号进行处理和分析。
连续时间信号的采样与重构及其实现
信号处理是现代通信系统中至关重要的一环,其中采样与重构是
一种基本的信号处理技术。
在连续时间信号处理中,采样的作用是将
信号从连续时间域转换为离散时间域。
而重构的作用则是将离散时间
域信号重新转换为连续时间信号,以便于信号的处理和传输。
在采样的过程中,需要将连续时间信号按照一定的时间间隔进行
取样,得到一个离散时间序列。
采样过程中最关键的参数是采样频率,也就是每秒采用的样本数,通常用赫兹(Hz)表示。
采样频率越高,
离散时间序列的准确性就越高,但同时也会增加采样处理的复杂度。
重构的过程则是将离散时间信号恢复成连续时间信号。
由于采样
本身会将连续时间信号进行离散化处理,因此需要进行一定的插值和
滤波处理才能够准确地重构信号。
常见的重构算法包括插值算法、直
接复制算法和最小均方误差算法等。
在实现上,采样和重构的算法都需要借助于一定的数学模型和计
算机技术。
在现代通信系统中,基于数字信号处理技术的采样和重构
算法广泛应用于音频信号、视频信号、图像信号等多种信号处理领域。
数学模型包括傅里叶变换、拉普拉斯变换、小波变换等等。
总之,采样和重构是现代通信系统中非常重要的信号处理技术,
对于准确传输和处理信号具有至关重要的作用。
采用数字信号处理技
术可以实现高效的采样和重构,为现代通信系统的发展提供重要的支撑。
实验四 信号的采样及恢复一、实验目的1、加深理解连续时间信号离散化过程中的数学概念和物理概念;2、掌握对连续时间信号进行抽样和恢复的基本方法;3、通过实验验证抽样定理。
二、实验内容1、为了观察连续信号时域抽样时,抽样频率对抽样过程的影响,在[0,0.1]区间上以50Hz 的抽样频率对下列3个信号分别进行抽样,试画出抽样后序列的波形,并分析产生不同波形的原因,提出改进措施。
(1))102cos()(1t t x ⨯=π(2))502cos()(2t t x ⨯=π (3))1002cos()(3t t x ⨯=π2、产生幅度调制信号)200cos()2cos()(t t t x ππ=,推导其频率特性,确定抽样频率,并绘出波形。
3、对连续信号)4cos()(t t x π=进行抽样以得到离散序列,并进行重建。
(1)生成信号)(t x ,时间t=0:0.001:4,画出)(t x 的波形。
(2)以10=sam f Hz 对信号进行抽样,画出在10≤≤t 范围内的抽样序列)(k x ;利用抽样内插函数)/1()(sam r f T T t Sa t h =⎪⎭⎫⎝⎛=π恢复连续信号,画出重建信号)(t x r 的波形。
)(t x 与)(t x r 是否相同,为什么? (3)将抽样频率改为3=sam f Hz ,重做(2)。
4、利用MATLAB 编程实现采样函数Sa 的采样与重构。
三、实验仪器及环境计算机1台,MATLAB7.0软件。

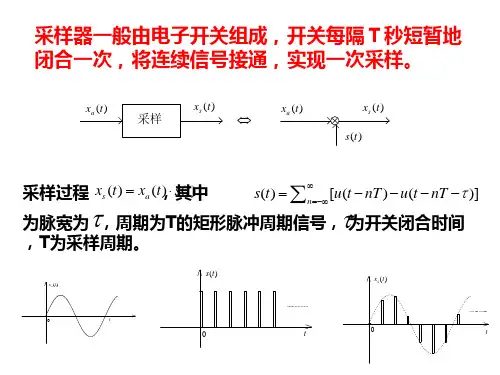

四、实验原理对连续时间信号进行抽样可获得离散时间信号,其原理如图8-1。
采样信号)()()(t s t f t f s ∙=,)(t s 是周期为s T 的冲激函数序列,即)()()(∑∞-∞=-==n sT nT t t t s sδδ则该过程为理想冲激抽样。
其中s T 称为采样周期,ss T f 1=称为抽样频率, ss s T f ππω22==称为抽样角频率。
第三章连续时间信号的采样3.1 序列[]⎪⎭⎫⎝⎛=n n x 4cos π, ∞<<∞-n , 用采样模拟信号()()t t x c 0cos Ω=, ∞<<∞-t 。
而得到,采样率为1000样本/每秒,问有哪两种可能的0Ω值以同样的采样率能得到该序列[]n x ?解:对模拟信号 ()()()t f t t x c 002cos cos π=Ω=以采样率s f 进行采样产生离散时间序列[]()()n f f nT x n x ss c 02cos π==,又对任意整数k ,⎪⎪⎭⎫⎝⎛+±=⎪⎪⎭⎫ ⎝⎛±n f kf f n f f s ss 002cos 2cos ππ ∴ 当以采样频率为s kf f f +±=0的正弦波都会产生相同的序列,对于[]⎪⎭⎫⎝⎛=n n x 4cos π∴ 420ππ=s f f ∴ 125810==s f f (样本/秒),π2500=Ω或π2250rad/s 均可。
所以0Ω取π250或π2250都能以同样的采样率得到该序列。
3.2 令()t h c 记作某一线性时不变连续时间滤波器的冲击响应,()n h d 为某一线性时不变离散时间滤波器的冲击响应。
()a 若()⎩⎨⎧<≥=-00t t e t h atc 求该连续时间滤波器的频率响应,并画出它的幅度特性。
()b 若()()nT Th n h c d =,()t h c 如()a 所给,求该离散时间滤波器的频率响应,并画出它的幅度特性。
()c 若给定a 的值,作为T 的函数,求离散时间滤波器频率响应的最小幅度值。
解:(a )由连续时间信号的傅氏变换得:()ωωj a j H c +=1()221ωω+=a j H c(b) []()()()∑∞-∞=-==n c c d nT t t Th nT Th n h δ()()∑∞-∞=⎪⎭⎫ ⎝⎛-Ω*⋅=k c j d T jkj Tj H T eH πδπωπω2221 =∑∞-∞=⎪⎭⎫ ⎝⎛-k cT k j T j H πω2 =πωω<⎪⎭⎫ ⎝⎛T jH c=πωω<+Tja 1(c )若a 为定值,当πω=时,幅度最小为:()22min1Ta e H j d πω+=(它是T 的函数)3.3 图P3.3-1表示一种多径信道的简单模型。
