连续时间信号的抽样及频谱分析-时域抽样信号的频谱__信号与系统课设1 引言随着科学技术的迅猛发展，电子设备和技术向集成化、数字化和高速化方向发展，而在学校特别是大学中，要想紧跟技术的发展，就要不断更新教学和实验设备。
传统仪器下的高校实验教学，已严重滞后于信息时代和工程实际的需要。
仪器设备很大部分陈旧，而先进的数字仪器(如数字存储示波器)价格昂贵不可能大量采购，同时其功能较为单一，与此相对应的是大学学科分类越来越细，每一专业都需要专用的测量仪器，因此仪器设备不能实现资源共享，造成了浪费。
虚拟仪器正是解决这一矛盾的最佳方案。
基于PC 平台的虚拟仪器，可以充分利用学校的微机资源，完成多种仪器功能，可以组合成功能强大的专用测试系统，还可以通过软件进行升级。
在通用计算机平台上，根据测试任务的需要来定义和设计仪器的测试功能，充分利用计算机来实现和扩展传统仪器功能，开发结构简单、操作方便、费用低的虚拟实验仪器，包括数字示波器、频谱分析仪、函数发生器等，既可以减少实验设备资金的投入，又为学生做创新性实验、掌握现代仪器技术提供了条件。
信号的时域分析主要是测量测试信号经滤波处理后的特征值，这些特征值以一个数值表示信号的某些时域特征，是对测试信号最简单直观的时域描述。
将测试信号采集到计算机后，在测试VI 中进行信号特征值处理，并在测试VI 前面板上直观地表示出信号的特征值，可以给测试VI 的使用者提供一个了解测试信号变化的快速途径。
信号的特征值分为幅值特征值、时间特征值和相位特征值。
尽管测量时采集到的信号是一个时域波形，但是由于时域分析工具较少，所以往往把问题转换到频域来处理。
信号的频域分析就是根据信号的频域描述来估计和分析信号的组成和特征量。
频域分析包括频谱分析、功率谱分析、相干函数分析以及频率响应函数分析。
信号在时域被抽样后,他的频谱X(j )是连续信号频谱X(j )的形状以抽样频率为间隔周期重复而得到,在重复过程中幅度被p(t)的傅里叶级数Pn加权。
第5章 连续时间信号的抽样与量化5.1 学习要求1. 掌握时域抽样过程及时域抽样定理，会求已知信号的奈奎斯特频率；了解抽样信号的频谱及其求解方法。
2. 掌握抗混叠滤波处理3. 深刻理解连续时间信号的内插恢复过程；4. 理解频域抽样定理；5. 了解连续时间信号的离散处理过程。
5.2 学习重点1. 时域抽样定理。
5.3知识结构5.4 内容摘要5.4.1 时域抽样定理 1. 时域抽样就是利用抽样脉冲序列)(t p 从时域连续信号)(t f 中抽取一系列的离散样值，这种离散信号通常称为抽样信号，以)(t f s 表示 ，抽样信号傅里叶变换为：()sn nFTs n F P t p t f t f ωω-⇔=∑∞-∞=)()()(()()dt e t p T n P t jn T T ss s s ω--⎰=221，称为)(t p 的傅里叶级数的系数。
n P 取决于抽样脉冲序列的形状，可以是，也可以是矩形脉冲抽样。
（1） 冲激抽样设单位冲激序列)(t T δ为： ∑∞-∞=-=n sT nT t t )()(δδ ，()()dt e t T n P t jn T T T sss s ωδ--⎰=221＝sT 1 抽样信号为：()()()()()s T s s n f t f t t f nT t nT δδ∞=-∞=⋅=⋅-∑则抽样信号)(t f s 的频谱为：∑∞-∞=-=n sss n F T F )(1)(ωωω（2） 矩形脉冲序列的抽样如果抽样脉冲序列是周期为s T ，幅度为1，宽度为τ的矩形脉冲序列)(t p ， 则抽样信号)(t f s 的频谱为：)()2()](*)([21)(s s n ss n F n Sa T p F F ωωτωτωωπω-==∑∞-∞=2. 时域抽样定理时域抽样定理是指一个频谱受限的信号)(t f ，如果频谱只占据m ω-到m ω的范围,则信号)(t f 可以用等间隔的抽样值唯一地表示，而抽样间隔ms f T 21≤（其中m m f πω2=），或者说，最低抽样频率为m f 2。
连续时间信号的采样培训
一、采样的定义和原理

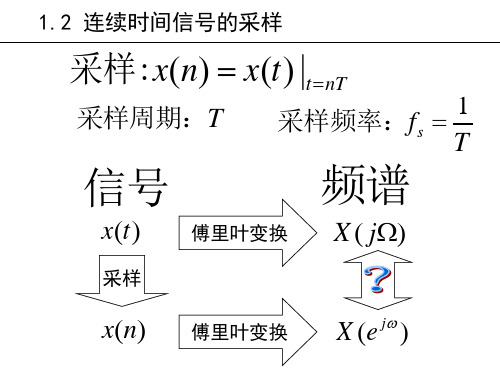

采样是指将连续时间信号在时间上进行离散化，即在一定时间间隔内对信号进行采集。
采
样的目的是将连续时间信号转化为离散时间信号，使得信号能够通过计算机等数字设备进
行处理和传输。
采样的原理是利用采样定理，即尼奎斯特采样定理，它规定了一个信号必须以至少两倍于
信号最高频率的样本率进行采样，才能完全恢复原始信号。
具体而言，如果信号的最高频
率为fmax，则采样频率fs必须满足fs≥2fmax。
二、常用的采样方法
1. 理想采样
理想采样是最简单且最理想的一种采样方法，它假设采样过程中不引入任何失真。
理想采
样的原理是在采样时将连续时间信号直接抽取出特定时间点的信号值，并保持不变。
然而，在实际应用中，由于采样器的限制，无法完全遵循理想采样，会引入采样误差。
2. 均匀采样
均匀采样是常见的一种采样方法，它使用固定的时间间隔对信号进行采样。
均匀采样能够
简化处理过程，适用于需要周期性采样的信号。
然而，如果采样频率不符合尼奎斯特采样
定理，会出现采样失真和混叠等问题。
3. 非均匀采样
非均匀采样是根据信号的特点选择合适的采样点进行采样，不固定时间间隔进行采样。
非
均匀采样能够有效提高采样效率和质量，适用于信号变化很快的情况。
但是，非均匀采样
需要更复杂的处理过程，并且对系统时钟要求较高。
三、采样频率的选择
采样频率的选择是采样过程中非常重要的一步，它直接影响到信号的重建质量。
通常来说，采样频率应大于信号的最高频率，以避免混叠现象发生。
而为了获得更好的重建结果，采
样频率的选择应大于2倍信号最高频率，即要满足尼奎斯特采样定理。
当采样频率与信号频率非常接近时，会出现赫讲限制现象，即信号的高频部分出现大量高
频噪声。
因此，采样频率的选择应远大于信号频率，以确保采样的准确性和信号的完整性。
四、采样的相关技术
在采样过程中，除了以上讨论的采样方法和采样频率的选择外，还需要考虑一些相关技术，以保证采样的准确性和有效性。
1. 防混叠滤波
防混叠滤波是在采样过程中使用的一种滤波技术，它将采样产生的混叠频率进行滤除，以保证采样后的信号质量。
防混叠滤波可以采用低通滤波器来实现，滤波器的截止频率应低于原信号的最高频率。
2. 量化
量化是将采样后的信号值转化为离散的数值，并将其映射到一定范围内的过程。
量化过程中会引入量化误差，这是由于信号值离散化导致的。
量化的精度决定了信号的动态范围和分辨率。
3. 编码
编码是将量化后的信号值表示为二进制码字的过程。
编码通常使用熵编码和补码编码等技术来实现，以保证信号的有效传输和存储。
五、采样的应用
连续时间信号的采样广泛应用于信号处理、通信和控制等领域。
在信号处理领域，采样后的信号可以进行数字滤波、频谱分析、傅里叶变换等操作，以实现对信号的处理和分析。
在通信领域，采样后的信号可以进行数字调制、编解码、调制解调等操作，以实现信号的传输和接收。
在控制领域，采样后的信号可以进行系统建模和控制器设计，以实现对系统的控制和调节。
总结
连续时间信号的采样是信号处理中的一项基础工作，它将连续时间信号转化为离散时间信号，使得信号能够通过计算机等数字设备进行处理。
采样的选择要考虑信号的最高频率和采样频率的关系，尽量避免混叠现象的发生。
采样过程中还需要注意防混叠滤波、量化和编码等相关技术，以保证采样的准确性和有效性。
连续时间信号的采样在信号处理、通信和控制等领域有着广泛的应用，对于实现信号的处理、传输和控制具有重要意义。
六、采样误差和混叠问题
在采样过程中，由于采样频率和信号频率之间的差异，会引入采样误差和混叠问题。
采样误差是指由于采样率不够高，导致采样点不能准确反映信号的实际值，从而产生的误差。
混叠问题是指由于采样频率小于信号频率的两倍，导致采样后的频谱中出现与原始信号频谱有重叠的频域现象。
采样误差会导致对原始信号的失真，因为采样的离散点不足以完全描述原始信号的变化。
这种失真会导致一些高频分量被混叠到低频分量上，从而破坏信号的准确性和完整性。
混叠问题会导致信号的频谱出现重叠，使得频域信息混杂在一起。
由于采样定理要求采样频率至少是信号最高频率的两倍，因此只有超过两倍的采样频率才能避免出现混叠问题。
如果采样频率小于信号频率的两倍，那么在重建过程中将无法区分原始信号和混叠信号，从而导致信号的失真。
为了解决采样误差和混叠问题，可以采取以下措施：
1. 增加采样频率：通过增加采样频率，可以提高采样点的密度，从而减小采样误差和混叠问题。
通过满足尼奎斯特采样定理，选取足够高的采样频率，可以确保信号的完全恢复。
2. 使用防混叠滤波器：防混叠滤波器是在采样后对信号进行滤波处理，以滤除混叠频率。
防混叠滤波器通常采用低通滤波器来实现，截止频率应低于原信号的最高频率。
通过滤除混叠频率，可以保证重建的信号频谱与原始信号的频谱相似。
3. 信号重建算法：在信号重建过程中，使用合适的插值和拟合算法来恢复原始信号。
常见的信号重建算法包括线性插值、样条插值和多项式拟合等。
这些算法可以利用已知的采样点来估计原始信号，并对缺失的信号部分进行补偿。
七、采样定理的扩展
尼奎斯特采样定理适用于宽带信号的采样，但对于窄带信号的采样，可以使用帕斯瓦尔定理进行扩展。
帕斯瓦尔定理是指窄带信号的功率谱密度与信号的自相关函数的关系。
在窄带信号的情况下，可以将功率谱密度看作信号的自相关函数的傅里叶变换。
因此，窄带信号的采样定理可以表示为采样频率至少是信号带宽的两倍。
帕斯瓦尔定理的扩展使得窄带信号的采样频率可以小于信号最高频率的两倍，从而节省了采样的资源。
这在一些特定的应用中很有意义，特别是对于频谱资源受限的系统，例如无线通信系统和频谱感知系统。
然而，在使用帕斯瓦尔定理进行窄带信号采样时，需要注意对带宽的准确估计，并选择恰当的采样频率。
如果对信号带宽估计不准确，或采样频率选择不当，仍然可能会出现混叠问题和采样误差。
八、采样的实际应用
连续时间信号的采样在信号处理、通信和控制等领域有着广泛的应用。
在信号处理领域，采样后的信号可以进行数字滤波、频谱分析、傅里叶变换等操作，以实现对信号的处理和分析。
例如，语音信号的采样可以用于语音识别、语音合成等应用；图像信号的采样可以用于图像处理、图像压缩等应用。
在通信领域，采样后的信号可以进行数字调制、编解码、调制解调等操作，以实现信号的传输和接收。
采样后的信号可以通过数字调制技术将其转化为可传输的数字信号，然后通
过传输媒介进行传输。
在接收端，接收到的数字信号可以通过调制解调技术还原为连续时
间信号。
在控制领域，采样后的信号可以进行系统建模和控制器设计，以实现对系统的控制和调节。
采样后的信号可以用于系统建模，以分析系统的稳定性和动态特性。
同时，采样后的信号
可以用于控制器设计，以实现对系统的控制和调节。
总结：
连续时间信号的采样是信号处理中的一项基础工作，它将连续时间信号转化为离散时间信号，使得信号能够通过计算机等数字设备进行处理。
在采样过程中需要考虑采样频率的选
择和针对采样误差和混叠问题的处理。
采样后的信号可以用于信号处理、通信和控制等领
域的应用。
采样技术在现代社会中发挥着重要的作用，为我们生活和工作带来了许多便利。
