KL-S系列数据采集器 使用说明书V3.5北京昆仑海岸传感技术有限公司网 址：电 话: 086-010-********目 录第一章 产品简介 (2)1.1 KL-S 产品简介..............................................................................................2 1.2设备外观说明...............................................................................................2 1.3产品型号说明...............................................................................................3 1.4产品特点.....................................................................................................3 1.5产品技术参数...............................................................................................4 第二章 使用说明...............................................................................................5 2.1设备出厂标准配件..........................................................................................5 2.2设备安装.....................................................................................................5 2.3显示面板及按键说明......................................................................................7 2.4通讯接口及端子定义......................................................................................9 第三章 按键操作指南........................................................................................11 3.1 简单操作..................................................................................................11 3.2设定参数操作流程.......................................................................................11 3.3按键清除报警设置........................................................................................14 第四章 配套传感器参数及接线说明......................................................................15 4.1温湿度传感器..............................................................................................15 4.2交流电压隔离传感器.....................................................................................16 4.3浸水变送器.................................................................................................17 4.4离子型烟雾传感器........................................................................................18 4.5玻璃破碎传感器...........................................................................................19 4.6被动红外探测传感器.....................................................................................20 4.7门磁传感器.................................................................................................21 附录A 配置工具使用说明..................................................................................23 附录B 简单故障排除........................................................................................30 附录C 问题反馈表. (31)第一章 产品简介1.1 KL-S 产品简介KL-S 系列数据采集器是一种基于标准 RS232、RS485 串行通讯或以太网通讯的多通道数据采集控制器。
北京昆仑海岸传感技术有限公司1一.概述采集、传输一体化设计，可集成多种传感器及变送器，智能管理、智能传输。
传输距离远，采用2.4G DSSS 扩频技术，抗干扰能力更强。
16物理信道可选，65535个网络ID 可设，组网能力更强。
适用于室内环境测量、农业大棚智能管理等。
二.技术参数供电：DC 12V（9V～28V）或电池供电（1#锂离子电池3.6V）工作频段：2.4GHz 网络：ZigBee PRO 协议通信距离：≥800m(空旷环境)信道：16个（0～F）网络ID：0x0000～0xFFFE 波特率：38400bps 量程：湿度：0％RH～100％RH温度：-20℃～60℃准确度：湿度：±3％RH(5％RH～95％RH,25℃)温度:±0.5℃(0℃～50℃）长期稳定性：湿度：﹤1%RH/y温度：﹤0.1℃/y休眠时间：设置范围60～65535s（默认60s）工作时间：≤1s 启动时间：≤1s数据传输格式：主动上报工作环境：-20℃～60℃；5％RH～95％RH （非结露）存储条件：-20℃～60℃；5％RH～95％RH （非结露）功耗：最大≤30mA（DC 12V 供电时）休眠≤15uA（电池供电时）响应时间：﹤15s（1m/s 风速）电池寿命：1年（1次/min，25℃±5℃，电量19Ah）安装方式：采用壁挂安装方式外壳：ABS 白色180mm ×130mm ×53mm 产品重量：≤470g三.外形尺寸四.注意事项1、使用前请认真阅读本说明书，确保接线正确。
任何错误接线均有可能对传感器造成不可逆损坏。
2、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。
请勿进行冷、热冲击。
3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。
请勿进行冷、热冲击。
4、偏移量设置影响测量准确度，用户进行修改须有计量设备和标准环境，昆仑海岸传感技术有限公司不对修改后的准确度负责。

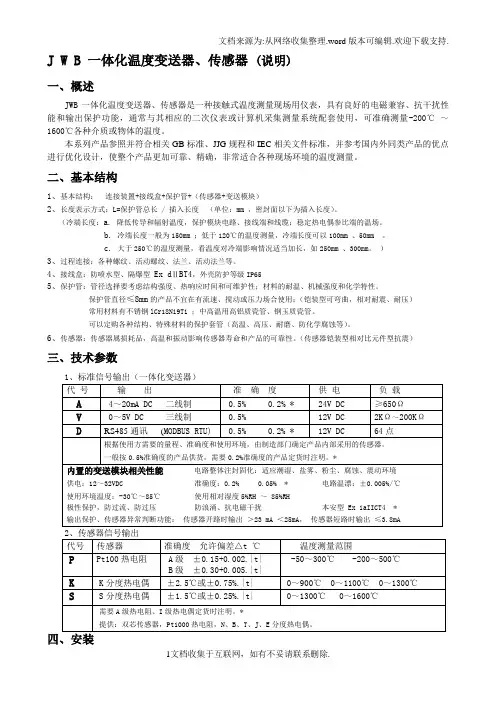

J W B 一体化温度变送器、传感器(说明)一、概述JWB一体化温度变送器、传感器是一种接触式温度测量现场用仪表，具有良好的电磁兼容、抗干扰性能和输出保护功能，通常与其相应的二次仪表或计算机采集测量系统配套使用，可准确测量-200℃～1600℃各种介质或物体的温度。
本系列产品参照并符合相关GB标准、JJG规程和IEC相关文件标准，并参考国内外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非常适合各种现场环境的温度测量。
二、基本结构1、基本结构：连接装置+接线盒+保护管+（传感器+变送模块）2、长度表示方式：L=保护管总长 / 插入长度（单位：mm ，密封面以下为插入长度）。
（冷端长度：a. 降低传导和辐射温度，保护模块电路、接线端和线缆；稳定热电偶参比端的温场。
b. 冷端长度一般为150mm ；低于120℃的温度测量，冷端长度可以100mm 、50mm 。
c. 大于250℃的温度测量，看温度对冷端影响情况适当加长，如250mm 、300mm。
）3、过程连接：各种螺纹、活动螺纹、法兰、活动法兰等。
4、接线盒：防喷水型、隔爆型Ex dⅡBT4，外壳防护等级IP655、保护管：管径选择要考虑结构强度、热响应时间和可维护性；材料的耐温、机械强度和化学特性。
保护管直径≤8mm的产品不宜在有流速、搅动或压力场合使用；（铠装型可弯曲，相对耐震、耐压）常用材料有不锈钢lCr18Ni9Ti ；中高温用高铝质瓷管、钢玉质瓷管。
可以定购各种结构、特殊材料的保护套管（高温、高压、耐磨、防化学腐蚀等）。
6、传感器：传感器属损耗品，高温和振动影响传感器寿命和产品的可靠性。
（传感器铠装型相对比元件型抗震）三、技术参数代号输出准确度供电负载A 4～20mA DC 二线制% % * 24V DC ≥650ΩV 0～5V DC 三线制% 12V DC 2KΩ～200KΩD RS485通讯(MODBUS RTU)% % * 12V DC 64点根据使用方需要的量程、准确度和使用环境，由制造部门确定产品内部采用的传感器。

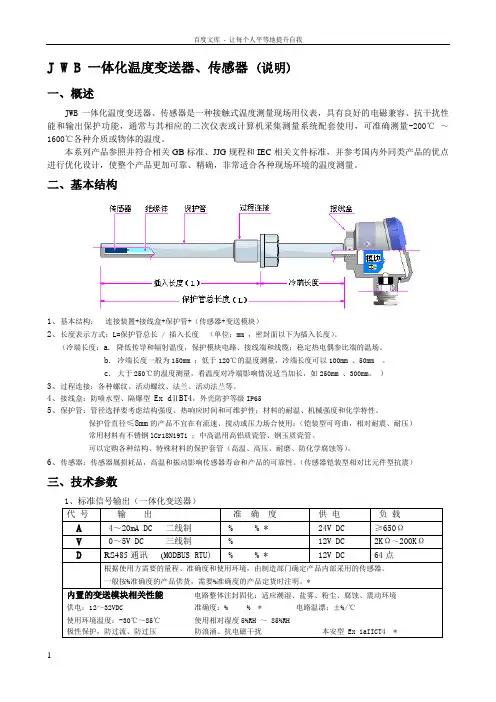

J W B 一体化温度变送器、传感器(说明)一、概述JWB一体化温度变送器、传感器是一种接触式温度测量现场用仪表，具有良好的电磁兼容、抗干扰性能和输出保护功能，通常与其相应的二次仪表或计算机采集测量系统配套使用，可准确测量-200℃～1600℃各种介质或物体的温度。
本系列产品参照并符合相关GB标准、JJG规程和IEC相关文件标准，并参考国内外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非常适合各种现场环境的温度测量。
二、基本结构1、基本结构：连接装置+接线盒+保护管+（传感器+变送模块）2、长度表示方式：L=保护管总长 / 插入长度（单位：mm ，密封面以下为插入长度）。
（冷端长度：a. 降低传导和辐射温度，保护模块电路、接线端和线缆；稳定热电偶参比端的温场。
b. 冷端长度一般为150mm ；低于120℃的温度测量，冷端长度可以100mm 、50mm 。
c. 大于250℃的温度测量，看温度对冷端影响情况适当加长，如250mm 、300mm。
）3、过程连接：各种螺纹、活动螺纹、法兰、活动法兰等。
4、接线盒：防喷水型、隔爆型Ex dⅡBT4，外壳防护等级IP655、保护管：管径选择要考虑结构强度、热响应时间和可维护性；材料的耐温、机械强度和化学特性。
保护管直径≤8mm的产品不宜在有流速、搅动或压力场合使用；（铠装型可弯曲，相对耐震、耐压）常用材料有不锈钢lCr18Ni9Ti ；中高温用高铝质瓷管、钢玉质瓷管。
可以定购各种结构、特殊材料的保护套管（高温、高压、耐磨、防化学腐蚀等）。
6、传感器：传感器属损耗品，高温和振动影响传感器寿命和产品的可靠性。
（传感器铠装型相对比元件型抗震）三、技术参数1、标准信号输出（一体化变送器）应用事项：1、振动、高流速、高温环境，应加强结构或改变安装方法。
2、压力环境要按相关要求试验后使用。
3、插入长度要能到达所测量的温度场中心位置（应不小于其保护管外径的8-10倍，特殊产品例外 ）。
TCD16/48温度巡检仪使用说明书武汉华工电气自动化有限责任公司2001年7月一. 名称与编号1．产品名称：16/48路数字温度巡检仪2．产品型号：IET－TCD16/483．软件版本号：TCDV2.0二. 用途与性能1．用途：数字温度巡检仪适用于电力、化工、石油、冶金及其它生产过程中，对传感器为热电阻的温度参数进行巡回检测、越限报警及参数显示。
2．性能：(1)(2)热电阻线制：①三线制②二线制，不配线路电阻(3) 故障显示：①热电阻空载显示----。
②热电阻正溢出(过量程)显示HHHH。
③热电阻负溢出显示LLLL。
(4) 测量精度：±0.5%(5)分辨率：热电阻0.1℃(6)报警方式：有测点越限时，点亮对应越限指示灯，同时吸合继电器，越下限或越上限1，接通越限报警继电器；越上限2，接通事故报警继电器。
保持，直到所有测点回复正常,，熄灭越限指示灯,继电器返回。
三.硬件原理框图和软件流程图图1 硬件原理图图2 软件流程图四．机箱外观视图1．机箱在屏柜上开孔尺寸为(mm)：202×86（宽×高），机箱尺寸如下图：EtRt2． 背视图背视图说明：① 32～47路信号线插头（孔） ② 16～31路信号线插头（孔） ③ 0～15路信号线插头（孔） ④ 报警输出插头（孔） ⑤ 通讯接口插头（针） ⑥ 电源开关 ⑦ 电源插座3．正视图正视图说明：①点序位：用于显示测点序00～47，整机设定点序为P0。
②参数位：用于显示分度号，线制，线路电阻，上限1、上限2、下限报警值，温差等。
③L0～L47 ：用于指示当前接有信号的通道。
④工作状态功能指示灯,从左至右依次为：·功能指示灯点序N：闪烁为点序，平光为接入信号为热电阻测量信号。
·功能指示灯分度S：闪烁为分度。
·功能指示灯线路电阻阻C：当分度号是热电阻时，闪烁时可按“ ”或“ ”将某点线路电阻在参数位上显示出来。

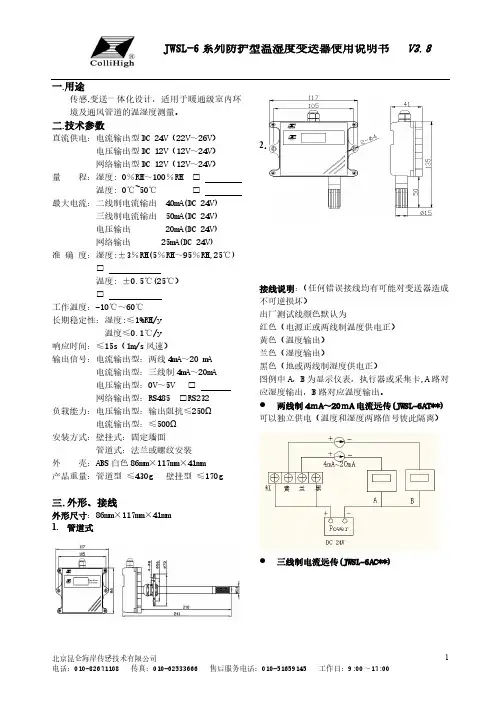

一.用途传感,变送一体化设计，适用于暖通级室内环境及通风管道的温湿度测量。
二.技术参数直流供电：电流输出型DC 24V（22V～26V）电压输出型DC 12V（12V～24V）网络输出型DC 12V（12V～24V）量程：湿度: 0％RH～100％RH □温度: 0℃~50℃□最大电流：二线制电流输出 40mA(DC 24V)三线制电流输出 50mA(DC 24V)电压输出 20mA(DC 24V)网络输出 25mA(DC 24V)准确度：湿度:±3％RH(5％RH～95％RH,25℃) □温度: ±0.5℃(25℃）□工作温度：-10℃～60℃长期稳定性：湿度:≤1%RH/y温度≤0.1℃/y响应时间：≤15s（1m/s风速）输出信号：电流输出型：两线4mA～20 mA电流输出型：三线制4mA～20mA电压输出型：0V～5V □网络输出型：RS485 □RS232负载能力：电压输出型：输出阻抗≤250Ω电流输出型：≤500Ω安装方式：壁挂式：固定墙面管道式：法兰或螺纹安装外壳：ABS白色86mm×117mm×41mm产品重量：管道型≤430g 壁挂型≤170g三.外形、接线外形尺寸：86mm×117mm×41mm1.管道式2．壁挂式接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）出厂测试线颜色默认为红色（电源正或两线制温度供电正）黄色（温度输出）兰色（湿度输出）黑色（地或两线制湿度供电正）图例中A，B为显示仪表，执行器或采集卡,A路对应湿度输出，B路对应温度输出。
●两线制4ｍA～20ｍA电流远传(JWSL-6AT**) 可以独立供电（温度和湿度两路信号彼此隔离）●三线制电流远传(JWSL-6AC**)● 三线制电压输出(JWSL-6VB**)● 网络型：(JWSL-6W1/W2**) 红：（电源正） 黄：（RS232接收TX 或485 A+） 蓝：（RS232发送RX 或485 B-） 黑：（电源地）注:通讯协议详见附录和产品的配套光盘,并提供通讯测试软件四.安装 安装步骤： 1、壁挂型时：变送器两侧有2个φ4的安装孔，用标配的膨胀螺钉和螺钉将其固定墙面。
备忘：一、一、 概述概述二、二、 技术规格技术规格三、三、 仪表使用注意事项及仪表维护四、四、 仪表外形仪表外形五、五、 仪表接线仪表接线六、 仪表面板及操作说明（一）、 面板说明（二）、 操作说明七、七、 仪表参数说明（一）、 参数速查表（二）、 参数详细说明 １、 报警参数ＡＨ＊＊、ＡＬ＊＊ ２、 线型输入标定参数ｄＨ＊＊、ｄＬ＊＊ ３、 输入修正参数Ｓｃ＊＊与增益修正参数Ｆｉ＊＊ ４、通讯参数Ａｄｄｒ和ｂＡｕｄ （兼作打印时间设置参数） ５、 巡检间隔时间参数Ｌ＿ｔｉ ６、 巡检软件点数设置参数ＣＨ目 录录１４５６６９９１０１１１１１３１４１５１５１３１４１５ ７、 回差参数ｄＦ＊＊ ８、 仪表功能定义参数ＡＬＰ ９、 输入规格参数Ｓｎ １０、 小数点位置参数ｄＰ＊＊ １１、 打印间隔时间Ｐ＿ｔｉ １２、 冷补修正参数ＣＳＣ八、八、 仪表与ＴＰ系列打印机接口九、 常见问题解答十、十、 仪表抗干扰说明１６１７１９２０２１２２１６１９１９ ＸＭＸ系列智能多点巡检仪一、概述（一）主要特点 ▲ 采用先进的ＡＳＩＣ芯片及技术制造，减小体积，并提高可靠性及抗干扰性能。
▲ 输入采用数字校正系统，测量精确稳定，可扩展使用任意分度号的非线性传感器，消除了温漂和时漂引起的测量误差。
▲产品有多种规格可选，标准规格有八点、十六点和三十二点三种。
▲ 按国际标准制造，具备１００－２４０ＶＡＣ宽范围输入的开关电源及ＷＡＴＣＨＤＯＧ功能。
在强干扰环境下也能保持精确的测量及稳定的工作。
▲ 仪表接线全部采用进口高品质接线端子，接线方便、牢固。
▲ 仪表的巡检点数可任意设定。
不用的点在自动／手动巡检过程中可自动跳过。
▲ 仪表的两个公共报警输出可以任意配置成多种报警方式，上下限、上上限或下下限。
▲ 面板尺寸为１６０×８０ｍｍ，上排显示数码管为０．８英寸高亮大数码管，还可选配液晶显示。
▲ 仪表接热电阻输入时，采用三线制接线，消除了引线带来的误差；接热电偶输入时，仪表内部自带冷端补偿部件；接电压／电流输入时，对应显示的物理量程可任意设置。
产品名称：固定式挥发气体NMP气体检测仪产品型号：JQB-G-NMP产品描述：挥发气体NMP固定式气体检测仪是昆仑海岸全新打造的一款气体检测仪，采用原装进口传感器及全新32位低功耗处理器；仪表盘显示界面，数值与进度条同时显示，美观大方；电路采用4层布线，对弱信号及抗干扰更强；独立的高精度进口16位AD芯片及特有信号处理算法，测量数据精度更高更稳定；4~20mA、RS485、200~1000HZ多种输出信号可选择，方便接入各种报警控制器、PLC、DCS等控制系统；防爆结构设计可应用在各种危险的工业场所。
主要功能：现场检测浓度实时显示、检测信号变送、声光报警和2组继电器报警功能，可外置WIFI、GPRS等无线信号。
该检测仪内部带有2组继电器（开关量信号），可以控制风机、声光报警器、电磁阀等设备。
产品适用领域产品广泛应用于石油、石化、化工、消防、环保煤炭、冶金、电力、市政、医药、航空、军事、机械设备、农业、牧业、3D打印、玻璃加工、橡胶、视屏、防腐、消毒、化肥、树脂、粘合剂和农药、垃圾处理厂、温室培植、仓储物流、酿造发酵、车间、实验室、地下隧道、排放检测、钢铁冶炼、脱硫脱硝、尾气处理、商场、厨房、水泥厂锅炉房等。
产品特点：◆采用独立16位AD芯片，4层电路板设计，对弱信号及抗干扰能力更强；◆采用嵌入式32位超低功耗处理器，配以优化的信号处理算法，响应速度快，稳定；◆原装进口高性能传感器，测量精度高，重复性好，使用寿命长达2-5年以上；◆智能的温湿度和零点补偿算法，全软件自动校准功能，确保测量结果的准确性；◆开机自动检测各个传感器以及元器件的工作状态；◆白、橙、红三色背光设计，正常、报警状态指示，一目了然；◆ mg/m3、ppm、VOL、LEL多种单位可选择；◆防高浓度气体冲击的自动保护功能，具有恢复出厂设置，防止误操作；◆三线制4～20mA、 RS485、200~1000HZ信号输出可选，继电器输出，数据恢复，数据存储等功能；◆一流的机械设计，气室采用军工品质的高强度铝型材，耐磨耐腐浊，适用于复杂恶劣的工业环境，合理科学的气室设计，保证传感器实时监测的准确性；◆零点自动校正：针对某些环境应用，仪表可实现零点自动校正功能；◆防爆等级为Exd II CT6 Gb，国家防爆电气检验中心认证；◆红外遥控操作模式。

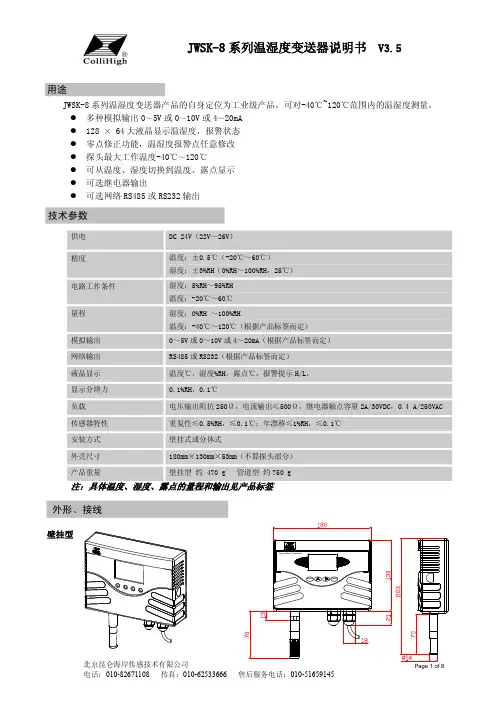

JWSK-8 系列温湿度变送器产品的自身定位为工业级产品。
可对-40℃~120℃范围内的温湿度测量。
l 多种模拟输出 0～5V 或 0～10V 或 4～20mA l 128 × 64大液晶显示温湿度，报警状态 l 零点修正功能，温湿度报警点任意修改 l 探头最大工作温度-40℃～120℃l 可从温度、湿度切换到温度、露点显示 l 可选继电器输出 l 可选网络 RS485 或 RS232 输出供电 DC 24V（22V～26V）精度温度：±0.5℃（-20℃～60℃） 湿度：±3%RH（0%RH～100%RH，25℃）电路工作条件 湿度：5%RH～95%RH 温度：-20℃～60℃ 量程湿度：0%RH ～100%RH温度：-40℃～120℃（根据产品标签而定）模拟输出 0～5V 或0～10V 或4～20mA（根据产品标签而定） 网络输出 RS485或RS232（根据产品标签而定） 液晶显示 温度℃，湿度%RH，露点℃，报警提示H/L， 显示分辨力 0.1%RH，0.1℃负载 电压输出阻抗250Ω，电流输出≤500Ω，继电器触点容量2A/30VDC，0.4 A/250VAC 传感器特性 重复性≤0.5%RH，≤0.1℃；年漂移≤1%RH，≤0.1℃ 安装方式 壁挂式或分体式外壳尺寸 180mm×130mm×53mm（不算探头部分） 产品重量壁挂型 约 470 g 管道型 约750 g注：具体温度、湿度、露点的量程和输出见产品标签壁挂型用途外形、接线技术参数外形、接线 EnterMenu Tem p.&hum i. Transmitter分体型管道型1、默认配测试线（4 芯线缆） ： 红色（电源正）黄色（温度电流或电压输出）兰色（湿度电流或电压输出）或（露点电流或电压输出）（出厂默认湿度，根据菜单设置） 黑色（地） 黄色（485A+或 232RX）（没有选择无用）（网络输出时） 兰色（485B-或 232TX）（没有选择无用）（网络输出时） 2、无测试线（在壳体两端有两个开盖键（如下图），按下即可打开变送器，内部电路板标识） ： 供电、模拟、网络输出 24V（电源正）TEMP（温度电流或电压输出）接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）Temp.&humi. Transmitter Menu EnterTemp.&humi. Transmitter MenuEnterHUM （湿度电流或电压输出）或（露点电流或电压输出）（出厂默认湿度，根据菜单设置） GND（地）TX（485A+或232RX）（没有选择无用） RX（485B-或232TX）（没有选择无用） 继电器报警输出(默认在变送器下端留有出线孔) （输出露点时，报警功能无用） T-L：低温报警 T-H：高温报警 H-L：低湿报警 H-H：高湿报警继电器：COM（公共端）；NC（常闭点）；NO（常开点）注：电流型：JWSK-8ACXX；电压型：JWSK-8VB/VCXX； 网络型：JWSK-8XXW1/W2XX安装步骤：1、壁挂型时：可通过变送器后盖中间的葫芦孔挂于墙面，或用螺钉通过周围的定位孔固定于墙 面。
一．产品特点· 抗腐蚀能力强，安装简便。
· 采用国际先进技术进口传感器。
二．主要用途可广泛用于水厂、污水处理厂、城市供水、高楼水池、 水井、地热井、矿井、工业水池、油池、水文地质、 水库、河道、海洋等场合。
三．技术说明主要参数：1、输出形式：4mA～20mA □ 0V～5V □2、供电电源：DC 24V（12V～32V） □DC 12V□3、准 确 度：±0.5％ □±0.25％ □4、介质温度：－20℃～70℃5、环境温度：－10℃～60℃6、响应时间：≤100ms7、负载能力：电流型≤500Ω（不带显示） ≤250Ω（带显示）电压型：输出阻抗250Ω8、可重复性：±0.1％F·S9、长期稳定性：±0.1％F·S/y 10、非线性：±0.2％F·S11、热力零点温漂：±0.02％F·S/℃ 12、过载压力：2 倍量程13、电气连接：电缆连接或端子连接 14、测量介质：油、水等与 316 不锈钢兼容介质。
15、防护等级：IP68避免安装在机械振动和较强电磁干扰的环境下。
外形及尺寸：DN25 标准法兰（PN0.6MPa 光滑面平焊法兰）JYB-K*-L**普通投入式液位变送器JYB-K*-Y1/Y2*** 不锈钢管连接液位变送器JYB-K*-Y5***分体投入式液位变送器JYB-K*-Y3*** 软铜管连接液位变送器190 4<Φ26返190 4<Φ26 返Φ26 返 Φ26 返 L≤9mD2D1 Dn*db24V- +电源+ out电流表+ - -显示（二次仪表）或控制系统+ -24Vout+- 电源+显示（二次仪表） 或控制系统电压表 --+V -+ 公称直径： DN=25mm 外径：D=100mm 螺栓孔中心圆直径 ：D1=75mm连接突出部分直 径：D2=60mm 连接突出部分高度：f=2mm 法兰厚度：b=4mm螺栓孔直径 ： d=12mm 数量：N=4 注：如需其它尺寸法兰， 请在订货时说明四．安 装1. 变送器可垂直、倾斜或水平安装在罐体、槽内，应确保 避免泥沙等杂质埋没或堵塞变送器探头部分。
温度巡检仪操作规程一、概述温度巡检仪是一种能够测量和记录温度的仪器设备，广泛应用于工业、医疗、食品等行业。
准确操作和使用温度巡检仪对于确保工作安全、产品质量以及实现生产流程的合理化具有重要意义。
本操作规程旨在规范温度巡检仪的操作流程，保证数据的可靠性和准确性。
二、操作规程1.仪器准备a.确保温度巡检仪的电池已充足，并能够正常工作。
b.检查温度巡检仪的测量探头是否干净，并清除其中的任何污物。
c.确保温度巡检仪的外壳完好无损，不影响测量精度和正常操作。
2.开机操作a.按下温度巡检仪的开关键进行开机。
b.等待仪器自检完成，并确保屏幕上显示有工作状态信息。
3.温度测量a.将温度巡检仪的测量探头放置在待测温度区域，确保能够与温度接触良好。
b.等待一定时间，直到温度巡检仪稳定并显示测量结果。
c.记录测量结果，并在测量后及时清除探头，以防止干扰下次测量。
4.数据处理a.将测量结果及时输入到所需的数据记录表中，并确保数据的准确性和完整性。
b.对于特殊情况下的异常数据，应及时记录并报告相关人员进行处理。
5.关机操作a.在使用完毕后，按下温度巡检仪的关机键进行关机。
b.对于长时间不使用的情况下，应及时取出电池，以避免电池漏电损坏仪器。
三、维护与保养1.清洁与消毒a.定期检查温度巡检仪的外壳和测量探头，并使用清洁布擦拭，确保其干净无尘。
b.对于需要进行消毒的场所，使用消毒布或消毒液轻轻擦拭，保持卫生。
2.定期校准a.根据温度巡检仪的规格要求，定期进行校准操作，确保测量的准确性和可靠性。
3.防护措施a.在进行测量时，注意防护措施，如佩戴手套、口罩等，避免对温度巡检仪和测量结果的干扰。
b.遵守安全操作规程，防止温度巡检仪受损或发生意外事故。
四、应急措施a.在发生紧急情况时，如温度巡检仪无法开机、显示异常等，立即停止使用，切勿强行操作。
以上即为温度巡检仪的操作规程，通过遵循以上规程，能够提高操作的准确性和可靠性，确保数据的真实性和有效性，同时也有效保护温度巡检仪的正常使用和延长使用寿命。
JDR 型油水界面分析仪安装及使用说明书Ver3.2北京昆仑海岸传感技术有限公司Beijing Collihigh Sensor Technology Co.,Ltd.网 址:电 话:01082671108目录1 简介与功能 (2)1.1 主要功能 (2)1.2 结构特点 (3)1.3 工作原理 (3)2 传感器安装 (4)3 变送器接线与调试 (5)3.1 接线说明 (5)3.1.1 变送器接线 (5)3.1.2 变送器与安全栅的接线 (6)3.2 变送器调试 (6)3.2.1 调试部位介绍 (6)3.2.2 调试内容概述 (7)3.2.2.1 调试探极检测电压，使之具备测量条件 (7)3.2.2.2 设置测量参数 (8)3.2.2.3 设置电流输出参数 (8)4 菜单操作指南 (9)1 简介与性能本产品是应用分段电容式物位检测的原理， 结合独特微电容检测传送技术及 大规模高速单片机数字处理技术，研制而成的智能化自校正多相物位检测分析 仪， 其在油田原油罐中对原油油位与水位的测量具有其它传感器无可比拟的优越 性。
其主要用于油田及石油化工行业进行油水双界面的高精度测量。
JDR型油水界面分析仪是采用微电容串组合， 断层扫描检测技术研制的一种检测容器中油、水、空气多相界面的液位计。
由多段检测高度为 100mm 的微电容串组合而成的检测探极（传感器）与装在探极顶部的在线自校正式双界面液位变送器共同组成液位计。
其检测的水面与油面高度以两组 4～20mA 或 485 信号分别输出， 可远传至微机或二次显示仪表进行显示和控制。
（见图一）1. 1.1 主要性能：·防爆标志:Exib II BT4;·传感器外壳使用聚四氟乙烯，防腐性能强；·密钥保护功能；图 一·在线自校正功能；·基准电压自适应功能·智能信号处理技术，可适应多种工况环境；·探极长度根据现场情况灵活确定。
J W B 一体化温度变送器、传感器(说明)一、概述JWB一体化温度变送器、传感器是一种接触式温度测量现场用仪表，具有良好的电磁兼容、抗干扰性能和输出保护功能，通常与其相应的二次仪表或计算机采集测量系统配套使用，可准确测量-200℃～1600℃各种介质或物体的温度。
本系列产品参照并符合相关GB标准、JJG规程和IEC相关文件标准，并参考国内外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非常适合各种现场环境的温度测量。
二、基本结构1、基本结构：连接装置+接线盒+保护管+（传感器+变送模块）2、长度表示方式：L=保护管总长 / 插入长度（单位：mm ，密封面以下为插入长度）。
（冷端长度：a. 降低传导和辐射温度，保护模块电路、接线端和线缆；稳定热电偶参比端的温场。
b. 冷端长度一般为150mm ；低于120℃的温度测量，冷端长度可以100mm 、50mm 。
c. 大于250℃的温度测量，看温度对冷端影响情况适当加长，如250mm 、300mm。
）3、过程连接：各种螺纹、活动螺纹、法兰、活动法兰等。
4、接线盒：防喷水型、隔爆型Ex dⅡBT4，外壳防护等级IP655、保护管：管径选择要考虑结构强度、热响应时间和可维护性；材料的耐温、机械强度和化学特性。
保护管直径≤8mm的产品不宜在有流速、搅动或压力场合使用；（铠装型可弯曲，相对耐震、耐压）常用材料有不锈钢lCr18Ni9Ti ；中高温用高铝质瓷管、钢玉质瓷管。
可以定购各种结构、特殊材料的保护套管（高温、高压、耐磨、防化学腐蚀等）。
6、传感器：传感器属损耗品，高温和振动影响传感器寿命和产品的可靠性。
（传感器铠装型相对比元件型抗震）三、技术参数代号传感器准确度允许偏差△t ℃温度测量范围P Pt100热电阻A级±0.15+0.002.|t|-50～300℃ -200～500℃B级±0.30+0.005.|t|K K分度热电偶±2.5℃或±0.75%.|t| 0～900℃ 0～1100℃ 0～1300℃S S分度热电偶±1.5℃或±0.25%.|t| 0～1300℃ 0～1600℃需要A级热电阻、I级热电偶定货时注明。
JCS 系列超声波物位变送器使用说明书(V3.5)北京昆仑海岸传感技术有限公司Beijing Collihigh Sensor Technology Co.,Ltd.本说明书概述了 JCS 系列超声波物位计变送器的基本特征和功能，我们强烈建议您在使 用本产品前仔细阅读该使用说明书。
免责声明：虽然我们对手册内容是否与仪表描述一致进行了核对，但仍可能存在变动。
这样我们不 能确保完全一致。
为保护人身及设备安全，必需遵守手册中的注意事项。
本设备/系统必需由合格的操作人员按照已有的安全惯例和标准，根据本手册进行安装与 操作。
1产品简介 (1)2产品说明 (1)2.1产品特点 (1)2.2外形尺寸及重量 (1)2.3技术参数 (2)2.4订货编码 (2)2.5工作原理 (2)3安装调试 (3)3.1物位计安装 (3)3.2 特定工况注意事项 (4)3.3产品密封 (6)4界面显示与参数设置 (7)4.1 工作状态 (7)4.2 参数设置 (7)5接线方式： (8)6 日常维护与故障处理 (8)6.1 日常维护 (8)6.2 故障处理 (10)7 开箱检验 (10)8 运输及储存条件 (10)1 产品简介JCS 系列超声波物位（液位、料位）变送器，采用测量时间差的原理，测得物料高度。
该产品为非接 触测量仪表，有很强的抗干扰能力，安装、维护、使用非常方便，更适合于环境复杂的工业现场。
它采用 小功率、小盲区收发型专用超声波传感器，测量精度高，运行稳定，而且具有温度补偿功能。
可广泛用于 制造、电力、冶金、建材、化工、粮食、仓储、船舶、纺织、交通、勘探、食品加工等行业，既可测量液 体物料，也可测量固体物料。
2 产品说明2.1 产品特点·环境温度测量补偿；·高度、距离互换功能；·电流输出零点满度调整功能；·迁移量设置功能；·智能信号处理技术，可适应多种工作环境；·高亮、高清晰、低功耗液晶汉字显示；·按键设置，人机界面友好，易于操作；·过压及防雷保护设计，提高了设备的抗干扰能力；·直管螺纹结构，安装连接方便。
