YH-S5901温度巡检仪使用说明书(V1.2)

CF系列智能温湿度巡检仪使用手册济南长峰国正科技发展有限公司目录1. 概述 (1)2. 型号规格 (2)3. 技术规格 (2)3.1输入信号 (2)3.2环境 (2)3.3测量精度 (3)3.4 温湿度测量时配备的传感器......... ...... .. (3)4. 功能说明 (3)4.1 输入信号选择及量程 (3)4.2 显示修正 (3)4.3 数字滤波 (3)4.4 工程量单位选择 (4)4.5 输出上限及输出下限 (4)4.6 工位号 (4)4.7通讯接口 (4)5. 仪表运行 (5)5.1 上电自检 (6)5.2 键盘 (7)5.3 运行画面 (7)5.4 总貌画面 (8)5.5 数字显示画面 (8)5.6 棒图显示画面 (9)5.7 实时曲线画面 (10)5.8 追忆画面及操作说明 (11)5.9 主设置菜单画面 (12)5.10 报警记录 (13)5.11累积报表 (15)5.11.1 断电记录 (16)6. 典型使用方法事例 (17)7. 仪表组态 (18)7.1 系统组态 (18)7.1.1 USB数据转储 (18)7.2 通道组态 (19)7.2.1 工位号的修改 (20)7.2.2 信号类型 (20)7.2.3 工程单位 (21)7.2.4 量程上限、量程下限 (21)7.3 报警组态 (22)7.4 累积组态 (22)7.5 打印组态 (22)8 打印机操作说明 (23)8.1 安装打印机 (23)8.2 安装纸卷与上纸 (23)8.3 自检测 (23)8.4 运行操作 (23)8.5 更换色带. (24)9 故障分析及排除 (24)10 接线示意图 (25)11.温湿场测试仪主机的验收及测试 (26)1. 概述CF智能温湿场巡检仪可进行电热鼓风干燥箱、恒温恒湿箱、生物培养箱、灭菌柜、水浴锅、马弗炉等设备的温湿场测试，并出具相应的报告。

! 可由真彩TFT液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成! 更换其它传感器可完成相应参量的检测! 巡检仪可自行完成曲线显示、数据存储、打印等功能，无需依赖笔记本电脑。

GS-6000系列巡检器操作说明书（GS-6000B/C/D/E/F）二O一O年七月目录第一章产品组件 (2)1．1 巡检器 (2)1．2 地址信息钮 (2)1．3人名信息钮 (3)1．4 数据下载器 (3)1．5 软件光盘和加密狗 (3)第二章巡检器操作说明 (4)2．1 如何读卡 (4)2．2 关机 (4)2．3 液晶显示内容说明 (4)2．4 技术参数 (5)2．5 数据通讯 (5)2．6 巡检器提示信息 (7)第三章地址钮安装方法 (8)3．1 圆片式地址钮 (8)3．2 管式地址钮 (8)3．3 安装地点的选取原则 (8)3．4 安装注意事项 (8)第四章管理软件安装操作 (9)4．1 软件安装 (9)4．2 数据通讯 (9)4．3 基本信息设置 (9)第五章系统操作中可能遇到的问题 (10)5．1 软件安装完成后找不到巡检器，无法上传数据 (10)5．2 USB驱动已正确安装，还是无法上传数据 (12)5．3 原来可以上传数据，软件系统突然读不了数据了 (13)5．4 巡检器无法读卡 (13)5．5 更换巡检器电池 (14)5．6巡检器系统使用注意事项 (15)第一章 产品组件智能巡检管理系统由巡检器、数据通讯器（数据线或数据通讯座）、地址钮、人名钮和软件光盘组成。

1．1 巡检器应用RFID 射频技术及微型计算机技术设计制造的数据采集记录存贮设备，用于记录巡检人员巡查过的地点、设备和检查时间。

1．1．1 巡检器型号分类1．1．2 巡检器结构说明（见图1）1．2 地址信息钮一种特制的射频电子标签，内部封装有程序芯片控制的感应接收器和一组唯一的十六进制代码。

用于标识巡逻地点、巡查设备、物品名称和人员名称（见图2）。

安装在巡逻签到的地点或巡检设备上。

GS-6000B/D GS-6000C/E GS-6000F图1 巡检器结构说明1．3人名信息钮巡检人员身份牌（见图3），巡逻时先用巡检器读取的身份牌信息，然后去巡逻打卡，巡检器保存的巡逻签到数据按巡检人员姓名保存，并且可以从软件中查询。

文件制修订记录1.0目的为了保证温度巡检仪的安全性，必须对温度巡检仪进行正确的操作和维护，延长温度巡检仪的使用寿命，确保产品质量，特编制本设备操作规程。

2.0范围本操作规程适用于温度巡检仪的安全及正确操作方法。

3.0使用方法3.1 设备使用人员在使用设备之前，要详细阅读本操作规程。

设备使用之前要对温度巡检仪进行卫生清理，保证无油、无污。

3.2面板介绍左边的两个数码管显示温度信号的输入通道（与后而板相上的热电偶接线柱的数字对应），右边四个数码管显示该通道的温度值。

指示灯：巡检灯亮指示当前处于巡检测试状态；定点灯亮指示当前处于定点测试状态；打印灯亮指示将定时打印测得的数据。

按键设定：设定所需巡检的通道、通讯的波特率和定时打印的时间间隔。

确认：进入设定状态后，按该键保存返出；通讯：进入通讯状态：进入通讯状态后按该键退出，打印：打印当前测试值并开启定时打印。

仪器的后而板由热电偶输入端、RS-232-C串行口、打印口、电源插座、保险管座等组成。

热电偶输入1到8路，上面接正极下面接负极。

3.3操作（1）由于本仪器配备多路热电偶，因此，用户在使用时，尽可以把有可能需要测温的点都接上热电偶。

这杼，在测温过程中，用户若想调整测温点，就不需要去挪动热电偶，而只须通过调整巡检或定点通道即可。

（2）重复2、3步操作，将各通道设好。

此时若按巡检键则将所有通道都设为开，并保存退出。

不能把所有通道都关掉，若把所有通道都关掉将会提示“Err2”并继续处于设定状态重新设定。

（3）保存退出，也可按设定键继续设定波特率。

若只要观察某一通道的温度变化，则可在巡检到该通道时按定点键定点测量该通道。

这时可按“∧”键选择通道，通道0为环境温度。

4.0注意事项仪器使用完毕后，应将所有开关关闭。

电子巡检到位系统使用说明重要说明：严禁私自拆开采集器后盖，取出电池，后果是采集器无法读取信息。

1巡检系统使用快捷指南1.1巡检人员请按以下操作顺序进行每一圈的巡检：先点击巡检路线对应的岗位点，然后按规定在巡检中点击巡检路线上的每一个巡检点。

1.2系统使用人员可以按以下操作顺序进行巡检数据下载及查询：将数据采集器（巡检棒）插入数据下载器，进入巡检软件后，在“巡检棒操作”中选择“巡检数据登陆”将巡检数据下载到软件中。

查询时可以选择“数据查询”中的“排班核查”对所需查看的时间段内的指定岗位巡检情况，统计结果进行查询。

也可以通过“数据查询”中的“原始记录查询”查看未经软件分析的原始巡检纪录。

2软件使用2.1数据下载将要下载数据的巡检棒插在数据下载器内，在软件的“巡检棒操作”中点击巡检数据登陆。

点击“开始”按钮开始数据下载。

下载完毕后会显示下载的数据清单，按返回退出。

2.2数据查询2.2.1点击软件菜单上的“数据查询”，选择“排班核查”在对话框内选择需要查看的时间段，可以直接从“固定时间段”中选择，也可以直接设定显示记录的开始时间及结束时间。

再在左边选择需要查看的线路，或数据类型。

最后按“查看”按钮查看记录。

记录显示由两部分组成，上方显示每一圈记录的概要，点击需要查看的班次，该班（圈）的详细巡检情况会在下方进行显示。

点击右下方的“巡检点状态”，可以对记录进行相应的筛选显示。

2.2.2排班统计：2.2.3原始记录查询用户可以在该选项中对巡检的原始记录进行查看，该表中对巡检记录不作判断及分析。

仅显示巡检的地点及日期、时期。

3异常情况处理：情况A：录入数据时，但设备和计算机无任何反应。

原因及处理方法：1信息采集器是否插紧，可慢慢转动采集器。

2电脑重启。

情况B：信息采集器（巡检棒）的LED指示灯不亮。

原因及处理方法：1是由于电池电量过低所致。

请使用我们产品所附带的扳手，将巡检棒的后盖打开，将里面的3V电池更换即可。

声明安全须知•欢迎您使用加油站巡检管理系统。

•在第一次安装和使用本产品之前，请务必仔细阅读（），这会有助于您更好地使用本产品。

•除更换电池外，禁止拆卸任何部件•禁止将巡检仪用火烘烤•禁止将巡检仪置入水中浸泡或恶意摔砸•禁止在危险区域发生磕、碰、击打事件，以免产生静电或火花•如果您未按本使用指南要求操作本产品，因错误理解等原因误操作本产品，或因非法使用不当导致油站发生危险，云南加油经贸有限公司将不对由此导致的任何损失承担责任。

•本公司对于因软件，硬件的误操作，产品维修或者其他情况引起的数据资料丢失和损失不负任何责任，也不对由此造成的其他间接损失负责，请随时备份或保存您的数据资料。

日常巡检路线设置•只要包括前庭、油罐区、电器设备、营业室/便利店、站房五个区域。

•每套巡检仪标配3个人员卡和20个地点卡，实际巡检点不少于18个。

巡检点安装指南•特别注意：巡检点禁止安装到金属面上，以免导致数据屏蔽。

•胶粘安装方法：将需要安装部位清洁干净，用AB胶进行粘贴即可。

•打孔安装方法：将需要安装位置打开一个直径为35毫米、深度为10毫米的小孔，将巡检地点卡放置到小孔中，然后用同材料将巡检点浇封在小孔内，然后用用材料将巡检点浇封在小孔内，并在表面加贴夜光标签。

加油站巡检仪管理系统安装说明目录•安装软件•恢复数据•增加巡检人员设置•更改地点卡号•数据下载~闹钟下载•巡检仪使用•常见故障处理安装前先准备两个文件•加油站巡检管理系统1.0.exe•中石油新标准数据.MD#（此文件恢复数据需要）安装软件•安装加油站巡检管理系统1.0.exe•创建快捷桌面，在桌面找到•选择→系统操作员，初始密码999恢复数据•步骤：数据维护→恢复数据库恢复数据•找到文件名为（中石油标准数据.MD#）开打→重新登录，重新登录密码一样初始密码999•（中石油标准数据.MD#）开始时准备的文件之一恢复数据•数据的意思就是巡检仪管理系统中的巡检项目·巡检内容·巡检标准。

1、2、 仪表面板如下图所示：PV SV ALM1/AL SET① 巡检状② 巡检状③ 在一级控制参数（一PV 测量值SET 键可进入部分一级参符号 CLK AT1 -H01 HA01 -L01 LA01 ……-H16 第HA16 第-L16 第LA16 第 ： ：巡检状：巡检状LM2 ：第一/第：功能键状态下，按SET 状态下，按SET 级参数CLK=132一级参数）设定值显示状态下，入当前参数修改参数如下： 名 巡检间第一通道上限第一通道上限第一通道下限第一通道下限…第十六通道上第十六通道上第十六通道下第十六通道下状态下显示测量状态下显示通道第二报警灯，报键键小于2秒通键5秒可进入，先按SET 键定按SET 键5改状态，修改完称 隔时间 限报警目标值 限报警目标值 限报警目标值 限报警目标值…限报警目标值限报警目标值限报警目标值限报警目标值温度巡量值，参数设定道号，参数设定报警时灯亮。

通道进入锁定状入一级参数查询不放，再按增加秒，仪表进入完成后按SET 键设定全全全全全全全全巡检仪快速定状态下显示参定状态下显示参状态，结合增加询，在查询状态加键5秒可进入一级参数查询键确认返回。

定范围全量程 显全量程 全量程 显全量程 ……全量程 显全量程 全量程 显全量程速调试说明参数符号 参数设定值 加键和减少键可态按SET 键5秒入二级参数各询状态，按增减CLK=1每一显示第一通道上显示第一通显示第一通道下显示第一通显示第十六通道设显示第十六显示第十六通道设显示第十六明可锁定需要的通秒可回到巡检状通道查询。

减或减键即照下说明32时可修改参一通道显示时间上限报警的报警定下限报警通道上限报警的下限报警的报警定上限报警通道下限报警的……道上限报警的报设定下限报警 通道上限报警道下限报警的报设定上限报警 通道下限报警通道，再按SET 状态。

下表顺序变换参参数 间警设定值可设的回差值 警设定值可设的回差值报警设定值可的回差值 报警设定值可的回差值T 键可回到巡检参数，需要修改出厂预定132 502 502 ……502 502检状态。

智能温度巡检仪安全操作及保养规程智能温度巡检仪在许多行业和领域中广泛使用，如医疗保健、航空航天、电力、化工等。

它们被用于检测机器和设备的温度，以便检测任何潜在故障。

使用这种设备时需要注意一些安全操作和保养规程，以确保其可靠性和长寿命。

1. 安全操作规程1.1 装置和使用•在使用智能温度巡检仪之前，请阅读使用说明书并全面了解所有安全操作和警告。

•在使用之前，请检查设备以确保无任何破损或损坏。

•在进行任何操作之前，请确保设备已停机并拔掉电源插头，以避免受电击伤害。

•不要把设备暴露在高温或潮湿的环境中。

•如果设备故障或出现问题，请立即停止使用并联系厂家或服务提供商。

1.2 维护与保养•定期检查设备是否有损坏或磨损情况，并进行必要的维护和保养。

•安装软件更新和驱动程序时，请遵循厂家提供的说明书和操作流程。

•不要在使用设备时施加过大的压力或振动。

•不要将设备直接暴露在阳光下或其他强光线下，以避免损坏其器件和装置。

2. 保养规程为了确保智能温度巡检仪能够长期可靠地工作，定期的保养是必不可少的。

2.1 清洁和卫生•在每次使用后，请清洁传感器和仪表盘。

使用清洁布或棉布清洁，并以不含酸、碱或研磨剂的清洁剂轻轻擦拭。

•在使用设备后，请保持传感器和仪表盘干燥。

2.2 传感器保养•定期检查传感器是否有损坏，如划痕或磨损。

如果出现任何问题，请立即更换传感器。

•在使用设备时，不要用坚硬的物体、金属或工具刮擦或损坏传感器。

•当不使用设备时，请将传感器妥善存放，以免受到损坏。

2.3 仪表盘保养•定期检查仪表盘，如发现有任何损坏、划痕、或其他问题，请立即处理。

•在使用设备时，不要过度施加压力或扭曲仪表盘。

•在不使用设备时，请妥善保管仪表盘，以避免受到损坏。

结论智能温度巡检仪是一种非常有帮助的设备，能够帮助我们检测机器和设备的温度，以便检测出潜在故障。

但是，它们也需要小心谨慎地操作和保养。

通过遵守以上提到的安全操作规程和保养规程，我们可以确保设备始终保持在最佳运行状态，这将帮助我们更好地工作并提高工作效率。

智能巡检管理系统产品说明书范本智能巡检管理系统使用手册目录一、系统组成二、产品功能特点：三、设备操作说明：四、注意事项与系统维护五、常见故障处理六、包装、运输及贮存七、客户服务和技术支持承诺八、产品保修卡、保修款一、系统组成巡检记录仪系统主要由以下几部分组成：管理电脑、巡检仪、巡更点、充电器、锂电池、数据电缆、智能软件、真皮皮套、打印机二、产品功能特点：1、巡检仪工作原理巡检仪采用军工工业级芯片及多项独有技术的结合，使巡检器在普通巡检的功能和应用范围得到扩展，可对各种特殊要求采集及指定专员巡检，方便专人准确数据采集。

对数据采集责令到人。

广泛应用于电力抄表，水务抄表，石油化工，铁路，动物管理，流动考勤，工业设置参数记录等功能特点指纹技术：采用指纹识别技术，完全杜绝代打卡；结构方式：采用工程塑胶外壳、防水、防震、耐高低温，跌落不损坏；读卡方式：支持TI-Tagit、ISO15693、ISO14443A/B/C等标准；支持语言：可支持中文简体、繁体、英文等多种语言；彩屏显示：TFT2.4寸高清真彩显示屏（240*320）；操作界面：VISTA操作界面，简洁美观；智能导航：具有路线导航、漏检及重复读卡提示功能；项目管理：可定义每个巡检点各项参数，方便数据采集；智能提示：人性化项目参数输入提示。

（最大值、最小值、默认值）；数据精度：高精度数据记录（万分位）；单位定义：支持250个计量单位；电量显示：电池电量多级显示；数据浏览：直接浏览指纹、数据、项目等信息；预警功能：具有存储、电量预警功能；权限管理：多级指纹权限管理键盘输入：全功能键盘输入；大容量：存储记录数达10000条；安全性：掉电后数据可保存30年；通讯方式：USB 2.0数据下载，无需通讯座；技术参数：读卡方式EM/TI全协议感应卡存储记录数10000条指纹记录数300枚单点项目数15个数据值型最大输入位数小数点前9位、后4位逻辑型选择项5项计量单位数250个读卡反应时间＜0.1S显示方式TFT 2.4寸 240*320 高清彩屏通讯波特率115200BPS 通讯方式USB工作温度-40℃-----+70℃尺寸160*68*44MM2、夜光巡逻点用于标识巡检地址●具有防水、防磁、防震功能。

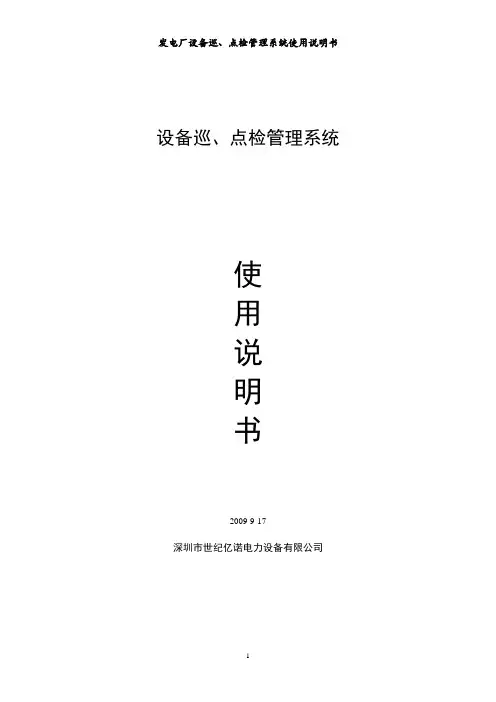

设备巡、点检管理系统使用说明书2009-9-17深圳市世纪亿诺电力设备有限公司目录1使用前的设置 (4)1.1系统环境设置 (4)1.1.1服务器设置 (4)1.1.2客户端设置 (5)1.1.3 RDA配置 (5)1.2数据传输设置 (6)2系统简介 (6)2.1系统登录及退出 (6)2.1.1系统登录 (6)2.1.2系统退出 (7)2.2界面功能简介 (7)2.2.1用户信息区 (8)2.2.2系统菜单区 (8)2.2.3操作菜单工作区 (8)2.2.4操作内容及显示工作区 (9)3功能菜单 (9)3.1基础信息管理 (9)3.1.1部门信息 (9)3.1.2岗位设置 (10)3.1.3专业信息 (11)3.1.4 员工管理 (11)3.1.5 设备管理 (12)3.2标准管理 (13)3.2.1 巡检标准 (13)3.3计划管理 (15)3.3.1规划设置 (15)3.3.2巡检路线管理 (22)3.3.3巡检计划管理 (23)3.3.4下载巡检计划 (25)3.3.5接收巡检结果 (25)3.4巡检实绩管理 (25)3.4.1巡检实绩查询 (25)3.4.2结果趋势图 (26)3.5考核管理 (27)3.5.1漏检统计 (27)3.5.2 到位统计 (28)3.5.3工时统计 (28)3.6异常管理 (29)3.7 巡检报告 (32)3.7.1巡检日志 (32)3.7.2巡检周报 (33)3.7.3巡检月报 (33)4系统管理 (34)4.1角色信息 (34)4.2权限控制 (35)4.2.1角色权限设置 (35)4.2.2用户角色 (36)4.3参数管理 (37)4.4其他管理 (38)4.4.1系统登录 (38)4.4.2修改密码 (39)1使用前的设置1.1系统环境设置巡点检管理系统为C/S 和 B/S 混合模式，由数据库服务器和IIS服务器及客户端应用组成系统。

1.1.1服务器设置操作系统：Windows 2000 Server ,Windows 2003 Server ,Windows XP Professional;硬件系统：以可以安装上述操作系统的要求配置；数据库：MS SqlServer 2000 标准版，并安装补丁SP4;IIS:系统自带的IIS ，一般版本为5.1 或6.0;1.1.2客户端设置操作系统：Windows XP home ,Windows XP Professional硬件系统：以操作系统的要求配置软件应用环境：Microsoft .Net Framework 3.5 及系统应用程序；1.1.3 RDA配置在服务器的IIS中的默认站点建立建立以虚拟目录如Sqlce30,在其虚拟目录的路径下放置Sql server Mobile 代理软件Sqlcesa30.dll.在IE 中的URL输入http://192.168.0.100/sqlce30/sqlcesa30.dll，如出现信息：SQL Server Mobile Server Agent 3.0则表明RDA配置正确。

温度巡回检测仪校验作业指导书
编号：
1 目的
检验温度巡回检测仪各项技术指标是否符合《国家计量检定规定》JJG718-91规程要求。

2 适用范围
输入信号为电阻、电流、电压的温度巡测仪。

3 工作程序
3.1 送检单位填写委托检验单，写明送检仪表的名称、数量，送检人
与接收人分别签字，然后做收发记录。

工程中用的仪表只做收发记录，不填写委托检验单。

3.2 外观检查。

3.3 准备校验用的仪器设备和工具，按照说明书输入参数，设定上下限、报警值等项目。

3.4 通电检查，按规定预热。

3.5 示值检定
3.5.1 选择校验点
3.5.2 先从下限开始在各检点输入标称电量值巡测一遍。

记录显示的温度直至上限
值。

然后减小输入信号进行下行程校验，直至下限值。

3.6 计算误差。

3.7 检测绝缘电阻。

3.8 填写校验报告，保留原始报告，复制一份发给送检单位。

编制: 审核：。

温湿度巡检仪安全操作规定前言当前，温湿度巡检仪已广泛应用于冷链物流、制药、食品加工、生物实验室等领域。

作为一种高灵敏、高精度的测试仪器，温湿度巡检仪能够对周边环境进行准确的测量，并能够实时报警。

但是，由于操作不当，温湿度巡检仪也会对人体造成危害。

因此，本文将为广大使用温湿度巡检仪的人员提供一份安全操作规定，以确保操作安全。

一、使用前的准备工作1.检查器具在使用温湿度巡检仪前，务必先检查器具是否完整，包括主机、传感器及连接线。

若发现损坏，应立即更换或修理。

2.充电若使用的是充电式温湿度巡检仪，在使用之前需确保其已充满电。

如未充电或充电不足，仪器将无法正常工作。

3.环境检查在使用温湿度巡检仪前，需要检查周围环境，确保环境安全。

若环境存在危险品、易燃物等情况，应先进行风险评估，并采取相应的防范措施。

二、操作规定1.正确使用在正常使用过程中，需根据仪器的使用说明进行正确使用，如保持传感器插头与仪器主机插孔正确连接，不得私自改动任何设置等。

2.避免碰撞在使用过程中，需避免碰撞，以免造成外观损坏及内部零配件松脱。

同时，要特别注意传感器的保护，不得将其强制挤压或折弯。

3.避免浸泡在测量时，需防止测量仪器浸泡在液体中。

若不慎将测量仪器浸泡在液体中，应立即将其拿出并送至专业维修点处理。

开关、电路板及电池等配件，都非常容易受到水的侵蚀及损坏。

4.避免高温、低温环境在测量时，避免将测量仪器放在高温或低温环境中。

因为这样会导致测量仪器的测量结果偏差较大，测量数据不准确。

5.合理保管在使用后，需以正确的方式妥善保管测量仪器。

若长时间不用，应定期充电或更换电池，避免电池变吸附。

需存放在干燥、通风、避光、防尘的地方，不得放在潮湿或高温的场所。

6.禁止拆卸禁止未经授权的拆卸，以保证使用的安全性和长期可靠性。

若发现问题需维修时，应联系专业维修点或厂家。

7.其他注意事项1.根据温湿度巡检仪的使用说明书，合理使用，并避免将误操作引发危险。

神盾H-5产品使用说明书目录一、系统组成二、产品功能及技术参数三、设备安装四、软件使用及说明五、常见故障处理六、客户服务及技术服务承诺一、系统组成神盾H-5系统由以下几部分组成1、管理电脑2、巡更机（神盾H-5）3、巡更点4、人员卡（可选）5、智能巡检管理软件6、充电器7、锂电池8、皮套2、巡更点集成电路芯片密封在外壳内，防水防腐蚀，坚固耐用，可在各种恶劣环境中使用。

每个感应器编号不重码，无需供电。

识读卡次数：〉35万次寿命：一体式〉20年；卡片式〉10年环境温度：-40℃∽+85℃尺寸：直径8.5CM，，厚度：1CM重量：50g3、电脑通讯电缆采用USB数据通讯线，使用简单方便，下载数据速度快4、电池及充电器锂电池购买产品时所带的电池为不饱和状态，因此需要充满后再使用。

如果电池电压不够时，上电后液晶显示屏发现“请充电”指示，这时需要对电池进行充电，否则造成电池过量放电导致电池损坏。

充电器使用方法1） 将待充电电池按正确方法放入充电器上2） 充电时充电器指示灯为红色表示下在充电中，当充电器指示灯变为绿色时，表示电池已充电完成注意事项1） 勿将充电器置于潮湿和高温环境下 2） 在使用过程中会有一定发热，在正常室温时，发热不超过60°C 属于正常情况，是不会损坏锂电池 3） 新电池要充放三次才能达到最佳效果 4） 电池使用保障期为六个月 5） 电池抗抗震能力弱，请避免巡检器的强烈冲击 6） 危险场所请勿拆卸电池，严禁通讯，严禁充电5、产品使用功能说明《开机功能键》功能说明：1）开机键：当按下此键时，巡更机自动开启，进入读卡状态《指示灯》功能说明：1）开机指示灯为红色，读卡成功后显示为绿色，读卡成功后并有振动提示《USB接口》功能说明：1）USB与电脑通读接口二、设备安装1、巡更点安装1）首先确定巡更点安装位置，再拿冲击钻对准安装点冲（三个孔）嵌入胶塞。

2）打开封盖，将巡更点用自攻螺丝固定。

TCD16/48温度巡检仪使用说明书武汉华工电气自动化有限责任公司2001年7月一. 名称与编号1．产品名称：16/48路数字温度巡检仪2．产品型号：IET－TCD16/483．软件版本号：TCDV2.0二. 用途与性能1．用途：数字温度巡检仪适用于电力、化工、石油、冶金及其它生产过程中，对传感器为热电阻的温度参数进行巡回检测、越限报警及参数显示。

2．性能：(1)(2)热电阻线制：①三线制②二线制，不配线路电阻(3) 故障显示：①热电阻空载显示----。

②热电阻正溢出(过量程)显示HHHH。

③热电阻负溢出显示LLLL。

(4) 测量精度：±0.5%(5)分辨率：热电阻0.1℃(6)报警方式：有测点越限时，点亮对应越限指示灯，同时吸合继电器，越下限或越上限1，接通越限报警继电器；越上限2，接通事故报警继电器。

保持，直到所有测点回复正常,，熄灭越限指示灯,继电器返回。

三.硬件原理框图和软件流程图图1 硬件原理图图2 软件流程图四．机箱外观视图1．机箱在屏柜上开孔尺寸为(mm)：202×86（宽×高），机箱尺寸如下图：EtRt2． 背视图背视图说明：① 32～47路信号线插头（孔） ② 16～31路信号线插头（孔） ③ 0～15路信号线插头（孔） ④ 报警输出插头（孔） ⑤ 通讯接口插头（针） ⑥ 电源开关 ⑦ 电源插座3．正视图正视图说明：①点序位：用于显示测点序00～47，整机设定点序为P0。

②参数位：用于显示分度号，线制，线路电阻，上限1、上限2、下限报警值，温差等。

③L0～L47 ：用于指示当前接有信号的通道。

④工作状态功能指示灯,从左至右依次为：·功能指示灯点序N：闪烁为点序，平光为接入信号为热电阻测量信号。

·功能指示灯分度S：闪烁为分度。

·功能指示灯线路电阻阻C：当分度号是热电阻时，闪烁时可按“ ”或“ ”将某点线路电阻在参数位上显示出来。

智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可分别设置每一通道的测量量程及上下限报警值。

8、具有快速巡检和定点监视功能，巡检时间可设。

9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。

二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。

2、显示范围：-1999～9999。

3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

智能温湿度巡检仪多通道采集仪安全操作规定1. 前言智能温湿度巡检仪多通道采集仪（以下简称“巡检仪”）是一种用于测量环境温度和湿度值的仪器。

该仪器具有多道通道采集功能，可以同时测量多个环境温湿度值。

为了确保使用巡检仪的安全性和精度，本文档总结了巡检仪的安全操作规定。

本文档适用于所有使用巡检仪的人员，包括但不限于运维人员、维修人员和管理员等。

2. 工作原理巡检仪通过传感器采集环境温度和湿度值，并将采集到的数据传输给数据处理单元进行处理和显示。

巡检仪可以通过多种通讯接口与外部系统进行数据交互，如 USB 接口、Wireless RF 通讯接口等。

3. 安全操作规定3.1. 安全用电巡检仪应使用符合国家标准的电源线和插头，并在设备周围空气流通的环境下使用。

巡检仪不得被暴露在阳光直射、高温或高湿度等恶劣环境下，也不得被放置在易爆地区。

3.2. 设备连接在连接巡检仪之前，请确保设备电源已经断开，然后按照巡检仪的接口说明进行连接。

在连接接线时请务必遵循以下操作规程：•对于巡检仪的端口，请使用符合标准的连接线，并确保连接端口的橡胶裙没有损坏；•在断电状态下，先连接设备接口，再插入电源线；•启动电源后，请确认各个接口的灯光是否都亮起。

3.3. 巡检仪操作在使用巡检仪之前，请先了解巡检仪的操作和功能。

巡检仪的操作步骤如下：1.确认巡检仪数据处理单元电源是否已正常启动；2.插入巡检仪的 USB 接口，并将巡检仪与计算机相连；3.对巡检仪进行各项参数设置（如清零、配置通讯模式、设置传感器范围等）；4.开始巡检仪的温湿度监测功能。

注意事项：•巡检仪不允许拆卸或修理；•巡检仪只能由训练有素的维修人员进行维修；•巡检仪的传输距离不能超过规定范围；•巡检仪不得长时间放置或使用。

4. 维护保养为确保巡检仪的精度和稳定性，需要对其进行定期维护和保养。

具体维护保养工作包括：•定期校准巡检仪，根据需要更换传感器；•对巡检仪进行检查和清洁，进行防水防尘处理；•存储和保管巡检仪时注意防潮、防震。
