NHR-5700系列多回路温度巡检仪使用说明书
- 格式:doc
- 大小:31.01 MB
- 文档页数:12

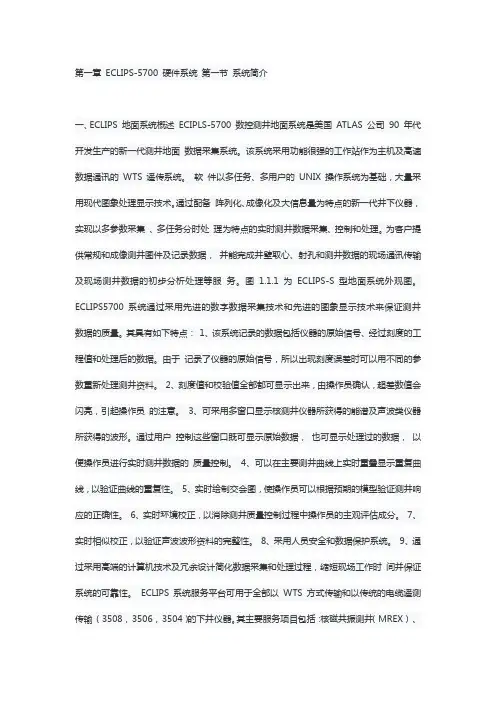

第一章ECLIPS-5700 硬件系统第一节系统简介一、ECLIPS 地面系统概述ECIPLS-5700 数控测井地面系统是美国ATLAS 公司90 年代开发生产的新一代测井地面数据采集系统。
该系统采用功能很强的工作站作为主机及高速数据通讯的WTS 遥传系统。
软件以多任务、多用户的UNIX 操作系统为基础,大量采用现代图象处理显示技术。
通过配备阵列化、成像化及大信息量为特点的新一代井下仪器,实现以多参数采集、多任务分时处理为特点的实时测井数据采集、控制和处理。
为客户提供常规和成像测井图件及记录数据,并能完成井壁取心、射孔和测井数据的现场通讯传输及现场测井数据的初步分析处理等服务。
图1.1.1 为ECLIPS-S 型地面系统外观图。
ECLIPS5700 系统通过采用先进的数字数据采集技术和先进的图象显示技术来保证测井数据的质量。
其具有如下特点:1、该系统记录的数据包括仪器的原始信号、经过刻度的工程值和处理后的数据。
由于记录了仪器的原始信号,所以出现刻度误差时可以用不同的参数重新处理测井资料。
2、刻度值和校验值全部都可显示出来,由操作员确认,超差数值会闪亮,引起操作员的注意。
3、可采用多窗口显示核测井仪器所获得的能谱及声波类仪器所获得的波形。
通过用户控制这些窗口既可显示原始数据,也可显示处理过的数据,以便操作员进行实时测井数据的质量控制。
4、可以在主要测井曲线上实时重叠显示重复曲线,以验证曲线的重复性。
5、实时绘制交会图,使操作员可以根据预期的模型验证测井响应的正确性。
6、实时环境校正,以消除测井质量控制过程中操作员的主观评估成分。
7、实时相似校正,以验证声波波形资料的完整性。
8、采用人员安全和数据保护系统。
9、通过采用高端的计算机技术及冗余设计简化数据采集和处理过程,缩短现场工作时间并保证系统的可靠性。
ECLIPS 系统服务平台可用于全部以WTS 方式传输和以传统的电缆遥测传输(3508,3506,3504)的下井仪器。
版本号:5700-130601 NHR-5700系列多回路数字显示控制仪使用说明书一、概述NHR-5700系列多回路数字显示控制仪采用了表面贴装工艺,全自动贴片机生产,具有很强的抗干扰能力。
本仪表支持多种信号类型输入,可与各类传感器、变送器配套使用,实现对温度、压力、液位、速度、力等物理量的测量显示,可巡回检测8~16路测量信号,带8路或16路“统一报警输出”、“16路分别报警输出”、统一变送输出”、“8路分别变送输出”功能、485/232通讯等输出功能,适用于需要进行多测量点巡回检测的系统。
二、技术参数三、仪表的面板及显示功能12)显示窗PV显示窗:显示测量值;在参数设定状态下,显示参数符号SV显示窗:显示通道数;在参数设定状态下,显示设定参数值3)面板指示灯AL1:第一报警指示灯AL2:第二报警指示灯AL3:第三报警指示灯AL4:第四报警指示灯AL5:第五报警指示灯AL6:第六报警指示灯AL7:第七报警指示灯AL8:第八报警指示灯AL9:第九报警指示灯AL10:第十报警指示灯AL11:第十一报警指示灯AL12:第十二报警指示灯AL13:第十三报警指示灯AL14:第十四报警指示灯AL15:第十五报警指示灯AL16:第十六报警指示灯4)操作按键确认键:数字和参数修改后的确认翻页键:参数设置下翻键退出设置键:长按2秒可返回测量画面通道锁定键:按一下出现小数点,即进入通道定点测量。
位移键:按一次数据向左移动一位返回键:长按2秒可返回上一级参数减少键:用于减少数值带打印功能时,显示时间增加键:用于增加数值带打印功能时,用于手动打印5)标准配线仪表在现场布线注意事项:PV输入(过程输入)1、减小电气干扰,低压直流信号和传感器输入的连线应远离强电走线。
如果做不到应采用屏蔽导线,并在一点接地。
2、在传感器与端子之间接入的任何装置,都有可能由于电阻或漏流而影响测量精度。
热偶或高温计输入应采用与热偶对应的补偿导线作为延长线,最好有屏蔽。
文件制修订记录1.0目的为了保证温度巡检仪的安全性,必须对温度巡检仪进行正确的操作和维护,延长温度巡检仪的使用寿命,确保产品质量,特编制本设备操作规程。
2.0范围本操作规程适用于温度巡检仪的安全及正确操作方法。
3.0使用方法3.1 设备使用人员在使用设备之前,要详细阅读本操作规程。
设备使用之前要对温度巡检仪进行卫生清理,保证无油、无污。
3.2面板介绍左边的两个数码管显示温度信号的输入通道(与后而板相上的热电偶接线柱的数字对应),右边四个数码管显示该通道的温度值。
指示灯:巡检灯亮指示当前处于巡检测试状态;定点灯亮指示当前处于定点测试状态;打印灯亮指示将定时打印测得的数据。
按键设定:设定所需巡检的通道、通讯的波特率和定时打印的时间间隔。
确认:进入设定状态后,按该键保存返出;通讯:进入通讯状态:进入通讯状态后按该键退出,打印:打印当前测试值并开启定时打印。
仪器的后而板由热电偶输入端、RS-232-C串行口、打印口、电源插座、保险管座等组成。
热电偶输入1到8路,上面接正极下面接负极。
3.3操作(1)由于本仪器配备多路热电偶,因此,用户在使用时,尽可以把有可能需要测温的点都接上热电偶。
这杼,在测温过程中,用户若想调整测温点,就不需要去挪动热电偶,而只须通过调整巡检或定点通道即可。
(2)重复2、3步操作,将各通道设好。
此时若按巡检键则将所有通道都设为开,并保存退出。
不能把所有通道都关掉,若把所有通道都关掉将会提示“Err2”并继续处于设定状态重新设定。
(3)保存退出,也可按设定键继续设定波特率。
若只要观察某一通道的温度变化,则可在巡检到该通道时按定点键定点测量该通道。
这时可按“∧”键选择通道,通道0为环境温度。
4.0注意事项仪器使用完毕后,应将所有开关关闭。
5700使用注意事项一.静态作业注意事项1.静态观测时,开机后等待接收机跟踪大于四颗以上卫星(即卫星跟踪灯慢闪)后,按压数据记录按钮;一定要保证数据记录灯亮,否则没有记录数据。
2.一个时段观测结束后,应先按压数据记录按键,关闭数据采集;然后关闭接收机电源。
二.接收机使用注意事项1.连接Lemo电缆时,要确保接收机端口的红点与电缆接头对齐。
千万不要用力插电缆,以防损坏接头的插脚。
2.断开Lemo电缆后,用滑动轴环或系索拉住电缆,然后从端口直拔电缆接头,不要扭动接头或拉拽电缆。
3.要安全地连接TNC电缆,把电缆接头与接收机插座对齐,再把电缆接头小心地插到插座上,直到完全吻合为止。
4.5700放入内置电池,让电池正面向着袖珍闪存/USB的门。
电池下侧有一个中间凹槽,此凹槽用来作对齐线,以便把电池准确地插到接收机内。
5.5800内置电池放到电池舱内时,确保接触点的位置准确地与接收机的接触点对齐。
把电池和电池舱作为一个整体滑入到接收机内,直到电池舱安置到位并卡定为止。
6.收起电缆时,一定要把电缆盘成环状,避免电缆的扭折。
7.夏天工作时,尽量避免仪器直接暴晒在阳光下。
三.5700电池使用注意事项电池不用时会放电(低温情况下放电迅速)。
如果要长时间存放锂电池,在存放前要确认它充满了电,并且应该至少保证每隔三个月重新充电一次。
为了防止电池深度放电,设计时进行了如下考虑:当电池包放电到5.9伏时,5700系统将切换电池或停止吸收电源。
达到深度放电的电池不能再次充电,只能更换。
以下给出了使电池性能最佳化并且延长电池寿命的建议:1.用之前给所有新电池完全充电。
2.不要让电池放电到5伏以下。
外业工作时,当第二块电池电量耗尽时,应该结束测量工作;不要强行继续工作。
3.如果不加外接电源,则不要在接收机或外部充电器中放置电池。
4.长期存放电池时,应把电池从接收机取出,放置于塑料袋内并存放在干燥的环境。
5.如果必须存放电池,在存放前要完全充电。
智能温度巡检仪安全操作及保养规程智能温度巡检仪在许多行业和领域中广泛使用,如医疗保健、航空航天、电力、化工等。
它们被用于检测机器和设备的温度,以便检测任何潜在故障。
使用这种设备时需要注意一些安全操作和保养规程,以确保其可靠性和长寿命。
1. 安全操作规程1.1 装置和使用•在使用智能温度巡检仪之前,请阅读使用说明书并全面了解所有安全操作和警告。
•在使用之前,请检查设备以确保无任何破损或损坏。
•在进行任何操作之前,请确保设备已停机并拔掉电源插头,以避免受电击伤害。
•不要把设备暴露在高温或潮湿的环境中。
•如果设备故障或出现问题,请立即停止使用并联系厂家或服务提供商。
1.2 维护与保养•定期检查设备是否有损坏或磨损情况,并进行必要的维护和保养。
•安装软件更新和驱动程序时,请遵循厂家提供的说明书和操作流程。
•不要在使用设备时施加过大的压力或振动。
•不要将设备直接暴露在阳光下或其他强光线下,以避免损坏其器件和装置。
2. 保养规程为了确保智能温度巡检仪能够长期可靠地工作,定期的保养是必不可少的。
2.1 清洁和卫生•在每次使用后,请清洁传感器和仪表盘。
使用清洁布或棉布清洁,并以不含酸、碱或研磨剂的清洁剂轻轻擦拭。
•在使用设备后,请保持传感器和仪表盘干燥。
2.2 传感器保养•定期检查传感器是否有损坏,如划痕或磨损。
如果出现任何问题,请立即更换传感器。
•在使用设备时,不要用坚硬的物体、金属或工具刮擦或损坏传感器。
•当不使用设备时,请将传感器妥善存放,以免受到损坏。
2.3 仪表盘保养•定期检查仪表盘,如发现有任何损坏、划痕、或其他问题,请立即处理。
•在使用设备时,不要过度施加压力或扭曲仪表盘。
•在不使用设备时,请妥善保管仪表盘,以避免受到损坏。
结论智能温度巡检仪是一种非常有帮助的设备,能够帮助我们检测机器和设备的温度,以便检测出潜在故障。
但是,它们也需要小心谨慎地操作和保养。
通过遵守以上提到的安全操作规程和保养规程,我们可以确保设备始终保持在最佳运行状态,这将帮助我们更好地工作并提高工作效率。

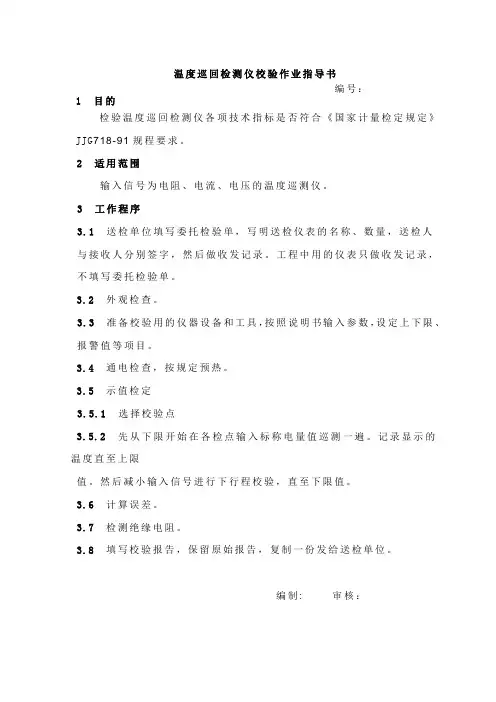

温度巡回检测仪校验作业指导书
编号:
1 目的
检验温度巡回检测仪各项技术指标是否符合《国家计量检定规定》JJG718-91规程要求。
2 适用范围
输入信号为电阻、电流、电压的温度巡测仪。
3 工作程序
3.1 送检单位填写委托检验单,写明送检仪表的名称、数量,送检人
与接收人分别签字,然后做收发记录。
工程中用的仪表只做收发记录,不填写委托检验单。
3.2 外观检查。
3.3 准备校验用的仪器设备和工具,按照说明书输入参数,设定上下限、报警值等项目。
3.4 通电检查,按规定预热。
3.5 示值检定
3.5.1 选择校验点
3.5.2 先从下限开始在各检点输入标称电量值巡测一遍。
记录显示的温度直至上限
值。
然后减小输入信号进行下行程校验,直至下限值。
3.6 计算误差。
3.7 检测绝缘电阻。
3.8 填写校验报告,保留原始报告,复制一份发给送检单位。
编制: 审核:。

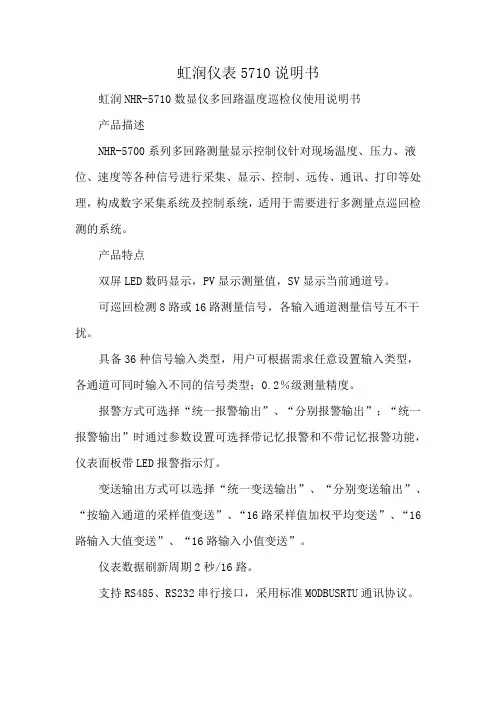

虹润仪表5710说明书
虹润NHR-5710数显仪多回路温度巡检仪使用说明书
产品描述
NHR-5700系列多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,适用于需要进行多测量点巡回检测的系统。
产品特点
双屏LED数码显示,PV显示测量值,SV显示当前通道号。
可巡回检测8路或16路测量信号,各输入通道测量信号互不干扰。
具备36种信号输入类型,用户可根据需求任意设置输入类型,各通道可同时输入不同的信号类型;0.2%级测量精度。
报警方式可选择“统一报警输出”、“分别报警输出”;“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能,仪表面板带LED报警指示灯。
变送输出方式可以选择“统一变送输出”、“分别变送输出”、“按输入通道的采样值变送”、“16路采样值加权平均变送”、“16路输入大值变送”、“16路输入小值变送”。
仪表数据刷新周期2秒/16路。
支持RS485、RS232串行接口,采用标准MODBUSRTU通讯协议。
仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印功能。
带DC24V馈电输出,为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定,参数设置断电保存,具备参数恢复系统原始设置功能。
智能温湿度巡检仪多通道采集仪安全操作规定1. 前言智能温湿度巡检仪多通道采集仪(以下简称“巡检仪”)是一种用于测量环境温度和湿度值的仪器。
该仪器具有多道通道采集功能,可以同时测量多个环境温湿度值。
为了确保使用巡检仪的安全性和精度,本文档总结了巡检仪的安全操作规定。
本文档适用于所有使用巡检仪的人员,包括但不限于运维人员、维修人员和管理员等。
2. 工作原理巡检仪通过传感器采集环境温度和湿度值,并将采集到的数据传输给数据处理单元进行处理和显示。
巡检仪可以通过多种通讯接口与外部系统进行数据交互,如 USB 接口、Wireless RF 通讯接口等。
3. 安全操作规定3.1. 安全用电巡检仪应使用符合国家标准的电源线和插头,并在设备周围空气流通的环境下使用。
巡检仪不得被暴露在阳光直射、高温或高湿度等恶劣环境下,也不得被放置在易爆地区。
3.2. 设备连接在连接巡检仪之前,请确保设备电源已经断开,然后按照巡检仪的接口说明进行连接。
在连接接线时请务必遵循以下操作规程:•对于巡检仪的端口,请使用符合标准的连接线,并确保连接端口的橡胶裙没有损坏;•在断电状态下,先连接设备接口,再插入电源线;•启动电源后,请确认各个接口的灯光是否都亮起。
3.3. 巡检仪操作在使用巡检仪之前,请先了解巡检仪的操作和功能。
巡检仪的操作步骤如下:1.确认巡检仪数据处理单元电源是否已正常启动;2.插入巡检仪的 USB 接口,并将巡检仪与计算机相连;3.对巡检仪进行各项参数设置(如清零、配置通讯模式、设置传感器范围等);4.开始巡检仪的温湿度监测功能。
注意事项:•巡检仪不允许拆卸或修理;•巡检仪只能由训练有素的维修人员进行维修;•巡检仪的传输距离不能超过规定范围;•巡检仪不得长时间放置或使用。
4. 维护保养为确保巡检仪的精度和稳定性,需要对其进行定期维护和保养。
具体维护保养工作包括:•定期校准巡检仪,根据需要更换传感器;•对巡检仪进行检查和清洁,进行防水防尘处理;•存储和保管巡检仪时注意防潮、防震。
巡更机使用手册(巡更巡检管理系统)目录一、巡更巡检管理系统组成二、产品功能及技术参数三、设备安装四、软件使用及说明五、常见故障处理六、客户服务及技术服务承诺一.巡更巡检管理系统组成巡检系统由以下几部分组成1、管理电脑(*)2、巡更3、巡逻点(普通/夜光/钉子/玻璃)(*)4、人员卡(适合多人使用一台设备)(*)5、智能巡检管理软件6、锂电池充电器7、锂电池8、皮套9、USB通讯数据线注* 为选配件二,主要功能及技术参数1.感应巡更机提示方式:震动和信号指示灯通讯方式:高速USB通讯使用电池:2900MA 3.7V可充电锂电池,一次充电可读点二十万次(限H-5B)存储容量:30000条巡逻记录使用寿命:约20年感应距离:3-5 CM外管材质:航天级铝材6061-T6軍工级阳极氧化,(限H-5B/T1)灯炮参数:大功率3W LED (限/T1/T5)照射距离:200米(限/T1/T5)灯光功能:三档(强光,弱光,SOS求救)(限/T1/T5)安全电路:读点功耗低至0.001W,防反接电路,可防电池反接,更安全外观尺寸:H-5B 16.8*34cm/H-8 13.2*6*3.2cm/T1 17.5*3.2cm/T5 18.5*4.3cm防水等级:IPX-8 水中型长时间浸没在一定压力的水中照样能使用2、巡更点集成电路芯片密封在外壳内,防水防腐蚀,坚固耐用,可在各种恶劣环境中使用。
每个感应器编号不重码,无需供电。
普通型为白天和照明效果佳的巡逻地点使用,夜光型适合晚上黑暗无光巡逻地点。
识读卡次数:〉35万次寿命:一体式〉20年;卡片式〉10年环境温度:-40℃∽+85℃尺寸:直径8.5CM,,厚度:1CM重量:50g还有其他异形卡,如钉子点,玻璃点及夜光标签可选。
3、电脑通讯电缆采用高速USB数据通讯线,使用简单方便,下载数据速度快4、电池及充电器锂电池购买产品时所带的电池为不饱和状态,因此需要充满后再使用。
巡检仪设备安全操作规程
前言
巡检仪是一款常用于检测现场电气设备、机械设备及其他设备的轻便手持式检测仪器,具有使用方便、操作简单等特点。
为确保巡检仪设备使用过程中的安全性,建立本操作规程。
安全注意事项
1.在操作巡检仪设备前必须了解设备的使用说明书并进行培
训;
2.使用巡检仪设备时要正确接线,严禁错误接线;
3.巡检仪设备运行过程中应保持设备周围通风良好,避免在
高温、潮湿及易燃易爆场地使用;
4.巡检仪设备使用过程中如发现异响、异味等异常情况应立
即停止使用,通知相关人员检查修理;
5.在巡检仪设备使用过程中,应保持设备清洁,严禁用水清
洗,可以使用干净的布进行擦拭;
6.使用巡检仪设备过程中应配戴相应的防护用品,如手套、
眼镜等。
设备操作步骤
1.连接巡检仪设备和测试目标设备,注意接线正确;
2.勾选相应的巡检仪功能选项,如电压、电流、温度等;
3.启动巡检仪设备,进行测量;。
摘要设计一个八路温度巡检系统,用八路DS18B20温度传感器分别检测外界八个不同地点的温度信息,通过AT89C51单片机接收八路温度传感器所返回的信息,经过单片机处理后将温度值和通道数等信息传输到LCD液晶显示器进行显示。
文中详细论述了温度传感器DS18B20的工作原理、温度信息处理过程、温度显示过程、系统的硬件设计方案以及软件程序设计。
关键词:八路温度巡检;DS18B20;AT89C51;LCD目录摘要I1绪论 11.1 设计任务及意义 (1)1.2 DS18B20温度检测原理 (1)2 系统总体方案设计 (5)2.1 系统总体方案框图 (5)2.2 各模块的功能 (5)3 硬件电路的设计 (6)3.1 温度检测电路 (6)3.2 液晶显示电路 (6)3.2.1 LM016L介绍 (6)3.2.2 LM01与51单片机的连接 (7)3.3 晶振电路 (8)3.4 复位电路 (8)3.5 电源电路 (9)4 系统软件设计 (10)4.1 系统软件流程图 (10)4.2 程序设计 (10)4.2.1 DS18B20的程序设计 (10)4.2.2 LM017L液晶的程序设计 (11)4.2.3 主程序设计 (12)5 系统仿真 (13)5.1 仿真电路的设计 (13)5.2 仿真结果 (13)总结 (15)参考文献 (16)致谢 (17)附录B 程序清单 (19)八路温度巡检系统设计1绪论1.1 设计任务及意义本设计实现八路温度检测,要求检测温度范围为-55~125摄氏度,用LCD液晶显示器同时显示测量温度值和通道编号,每3秒钟显示一路温度信息。
以摄氏度为单位,要求能够实现小数的显示。
温度检测在现实生活、生产当中应用比较普遍,而且起着相当大的作用,特别是一些工业的应用当中,温度的检测更是重要的环节,温度的检测和控制直接和安全生产、产品质量、生产效率、节约能源等重大技术指标相联系。
而多路温度的检测在一些范围比较大的施工场地或者监控现场的应用更是广泛,为应用者提供了现场多点的实时环境温度信息。
-、产品介绍二、技术参数四、产品选型NHR-XTRM温度远传监测仪采用先进的微处理器进行智能控制,适用于温度物理量检测信号的显示控制,可巡回检测多路测量信号。
并能对各种非线性输入信号进行高精度的线性校正。
控制输出有远传变送输出;多路比较后最高测量点作为输出(远传变送输出)。
输出回路均采用光电隔离,具有良好的抗干扰能力。
具有高亮度LCD液晶显示。
外壳使用铝合金材质,整机采用壁挂式结构(宽×高×深=110×160×60mm),安装十分简便。
本产品可同时测量2至4个测量点,并将各个测温回路中的温度比较以后,把最高温度的一个点作为输出,在现场可通过按键逐个观看各个点的温度。
New Hong Run Precision Instruments Co., LtD.使用说明书NHR-XTRM温度远传监测仪输入信号输出信号特 性使用环境 测量通道:1~4路巡回测量电 阻:标准热电阻-- Pt100模拟量输出 DC 4~20mA (负载电阻≤500Ω)测量精度 :±0.2%FS字分 辨 率 :±1字显示范围 :-199~200工作状态显示:1~4测量通道号显示通道屏蔽与锁定功能显示保护方式:电源欠压自动复位,工作异常自动复位环境温度:-25℃~80℃相对湿度:≤90%RH 避免强腐蚀气体供电电压:DC 24V±2VHong Run Precision Instruments Co., LtD.1、回转窑托轮油温 2、窑小齿轮油箱油温3、生料磨进出口轴承温度 4、煤收尘器灰斗温度5、煤粉盒温度 6、生料磨主电机绕组温度7、生料磨主电机轴承温度 8、生料排风机电机定子温度9、高温风机绕组温度 10、高温风机轴承温度 NHR-XTRM①输入通道②测量范围代码 1 2 3 4输入通道一通道输入二通道输入三通道输入四通道输入代码 10 15 20测量范围0~100℃0~150℃0~200℃三、产品用途★备注:特殊型号和要求的,请提供相关技术参数,订货时请说明。
温湿度巡检仪多路温度巡检仪安全操作规定为了保障工作安全,保证设备正常运行,根据温湿度巡检仪多路温度巡检仪的使用要求,特制定以下操作规定:一、基本操作1.1 巡检前操作在使用温湿度巡检仪多路温度巡检仪前,应进行准备工作:1.检查设备状态,确保与电网连接良好;2.检查设备外壳、接线端子等电气部件是否完好;3.确认设备仪表是否清洁,如有积尘应清理干净;4.检查设备是否处于空载状态,如有负荷应先拆除。
1.2 巡检中操作在使用温湿度巡检仪多路温度巡检仪时,应注意以下操作:1.正确接线,确保电气连接正常,防止短路或开路;2.设备通电前预热10分钟以上;3.按照使用说明书正确设置设备参数;4.仪表测量前应进行零点校准。
1.3 巡检后操作在使用完毕后应注意以下操作:1.先将通电线拔掉,再进行其它拆卸、维护等工作;2.将使用说明书、记录表、证书存放在指定位置;3.定期检查设备状态,如有变化及时处理;4.严防潮湿、高温及其他有害环境对设备的影响。
二、安全操作2.1 设备运行安全1.设备严禁超负荷运行和空载,必须正常负荷工作;2.设备启动后,应立即观察设备运转状态,如出现异常状况应关机处理;3.注意观察仪表运行情况,如出现异常状况应立即关机处理; 4.定期进行维护保养,确保设备正常运行。
2.2 设备维护安全1.拆卸设备前应切断电源;2.金属部件表面切勿使用铜丝、钢针等锐利工具擦拭; 3.电器部分如需拆卸,请由专业维修人员操作; 4.更换元器件,应选用原厂配件,以确保设备稳定性和传感器精度;2.3 场地安全1.完善现场设备标识,警示安全区域;2.场地整洁、干燥,不堆放易燃物品; 3.操作人员应穿戴好安全防护装备,如手套、护目镜等。
三、应急措施1.停电后应立即切断电源;2.发现异常事项时,应立即关机处理;3.突发情况下,行动迅速,避开危险区域。
温湿度巡检仪多路温度巡检仪是一种非常重要的设备,在使用过程中必须注意操作规定,确保设备及场地安全。
型温度巡检仪安全操作及保养规程温度巡检仪是一种用于测量和监测温度的设备,广泛应用于工业现场、实验室和医疗场所等领域。
本文将为您介绍一些型温度巡检仪的安全操作和保养规程。
安全操作1. 使用前检查在使用型温度巡检仪之前,应对设备进行全面检查,确保设备外壳无损坏、接线良好、传感器准确无误等。
如果发现设备出现问题,必须立即停止使用并通知维修人员处理。
2. 正确使用在使用型温度巡检仪时,应遵循以下几点:•避免使用过度力量,防止机械损坏。
•在外壳中没有任何电气元件下方工作。
•遵守产品规定的使用范围。
•不要接触任何电气元件和内部元器件。
•使用设备时必须戴防护手套和护目镜,以免损伤人眼和触电。
3. 使用后维护在使用型温度巡检仪后,应及时进行维护,包括清洁设备和保存设备。
在清洁时,应使用温水和温和的清洁剂,而不能使用稀酸性或碱性清洁剂,以免损坏设备。
在保存时,应将设备存放在通风干燥的地方,并妥善保管设备的配件和电缆。
保养规程1. 清洁设备清洁是型温度巡检仪保养的重要环节。
设备表面应经常使用温水和温和的清洁剂进行擦拭,以保持其清洁和亮度。
注意:不要使用稀酸性或碱性清洁剂,以免损坏设备。
2. 修改机器在进行机器改装之前,请仔细阅读说明书,确保已经对所有必要的调整方法进行了全面了解。
所有的机器修改或调整必须由经过培训和授权的人员进行。
3. 维护设备在设备维护方面,要注意以下几点:•定期更换设备的电池。
•定期检查设备配件和电缆连接是否牢固,如有松动或损坏应及时更换。
•定期对设备进行校准,以保证其准确无误。
•定期维护设备传感器和仪表,包括清洁、校准。
总结本文为您介绍了型温度巡检仪的安全操作和保养规程。
希望这些注意事项可以帮助您正确、安全地使用和保养型温度巡检仪。
记住,使用设备时一定要保持安全,严格遵守规定,以确保设备可以长时间、正确、有效地工作。
1、2、 仪表面板如下图所示:PV SV ALM1/AL SET① 巡检状② 巡检状③ 在一级控制参数(一PV 测量值SET 键可进入部分一级参符号 CLK AT1 -H01 HA01 -L01 LA01 ……-H16 第HA16 第-L16 第LA16 第 : :巡检状:巡检状LM2 :第一/第:功能键状态下,按SET 状态下,按SET 级参数CLK=132一级参数)设定值显示状态下,入当前参数修改参数如下: 名 巡检间第一通道上限第一通道上限第一通道下限第一通道下限…第十六通道上第十六通道上第十六通道下第十六通道下状态下显示测量状态下显示通道第二报警灯,报键键小于2秒通键5秒可进入,先按SET 键定按SET 键5改状态,修改完称 隔时间 限报警目标值 限报警目标值 限报警目标值 限报警目标值…限报警目标值限报警目标值限报警目标值限报警目标值温度巡量值,参数设定道号,参数设定报警时灯亮。
通道进入锁定状入一级参数查询不放,再按增加秒,仪表进入完成后按SET 键设定全全全全全全全全巡检仪快速定状态下显示参定状态下显示参状态,结合增加询,在查询状态加键5秒可进入一级参数查询键确认返回。
定范围全量程 显全量程 全量程 显全量程 ……全量程 显全量程 全量程 显全量程速调试说明参数符号 参数设定值 加键和减少键可态按SET 键5秒入二级参数各询状态,按增减CLK=1每一显示第一通道上显示第一通显示第一通道下显示第一通显示第十六通道设显示第十六显示第十六通道设显示第十六明可锁定需要的通秒可回到巡检状通道查询。
减或减键即照下说明32时可修改参一通道显示时间上限报警的报警定下限报警通道上限报警的下限报警的报警定上限报警通道下限报警的……道上限报警的报设定下限报警 通道上限报警道下限报警的报设定上限报警 通道下限报警通道,再按SET 状态。
下表顺序变换参参数 间警设定值可设的回差值 警设定值可设的回差值报警设定值可的回差值 报警设定值可的回差值T 键可回到巡检参数,需要修改出厂预定132 502 502 ……502 502检状态。

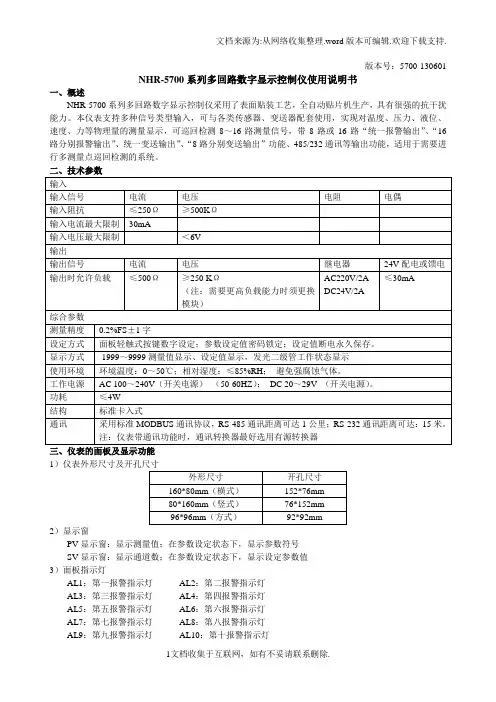

版本号:5700-130601 NHR-5700系列多回路数字显示控制仪使用说明书一、概述NHR-5700系列多回路数字显示控制仪采用了表面贴装工艺,全自动贴片机生产,具有很强的抗干扰能力。
本仪表支持多种信号类型输入,可与各类传感器、变送器配套使用,实现对温度、压力、液位、速度、力等物理量的测量显示,可巡回检测8~16路测量信号,带8路或16路“统一报警输出”、“16路分别报警输出”、统一变送输出”、“8路分别变送输出”功能、485/232通讯等输出功能,适用于需要进行多测量点巡回检测的系统。
二、技术参数输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制<6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250 KΩ(注:需要更高负载能力时须更换模块)AC220V/2ADC24V/2A≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。
显示方式-1999~9999测量值显示、设定值显示,发光二级管工作状态显示使用环境环境温度:0~50℃;相对湿度:≤85%RH;避免强腐蚀气体。
工作电源AC 100~240V(开关电源)(50-60HZ);DC 20~29V (开关电源)。
功耗≤4W结构标准卡入式通讯采用标准MODBUS通讯协议,RS-485通讯距离可达1公里;RS-232通讯距离可达:15米。
注:仪表带通讯功能时,通讯转换器最好选用有源转换器三、仪表的面板及显示功能1外形尺寸开孔尺寸160*80mm(横式)152*76mm80*160mm(竖式)76*152mm96*96mm(方式)92*92mm2)显示窗PV显示窗:显示测量值;在参数设定状态下,显示参数符号SV显示窗:显示通道数;在参数设定状态下,显示设定参数值3)面板指示灯AL1:第一报警指示灯AL2:第二报警指示灯AL3:第三报警指示灯AL4:第四报警指示灯AL5:第五报警指示灯AL6:第六报警指示灯AL7:第七报警指示灯AL8:第八报警指示灯AL9:第九报警指示灯AL10:第十报警指示灯AL11:第十一报警指示灯AL12:第十二报警指示灯AL13:第十三报警指示灯AL14:第十四报警指示灯AL15:第十五报警指示灯AL16:第十六报警指示灯确认键:数字和参数修改后的确认翻页键:参数设置下翻键退出设置键:长按2秒可返回测量画面通道锁定键:按一下出现小数点,即进入通道定点测量。
位移键:按一次数据向左移动一位返回键:长按2秒可返回上一级参数减少键:用于减少数值带打印功能时,显示时间增加键:用于增加数值带打印功能时,用于手动打印仪表在现场布线注意事项:PV输入(过程输入)1、减小电气干扰,低压直流信号和传感器输入的连线应远离强电走线。
如果做不到应采用屏蔽导线,并在一点接地。
2、在传感器与端子之间接入的任何装置,都有可能由于电阻或漏流而影响测量精度。
热偶或高温计输入应采用与热偶对应的补偿导线作为延长线,最好有屏蔽。
RTD(铂电阻)输入三根导线的电阻必须相同,导线电阻不能超过15Ω。
四、通电设置仪表接通电源后进入自检(见右图),自检完毕后,仪表自动转入工作状态,在工作状态下,按压键显示LOC,LOC参数设置如下:1. 1)Loc等于任意参数可进入一级菜单(LOC=00;132时无禁锁);2)Loc=132,按压键4秒可进入二级菜单;3)Loc=130,按压键4秒可进入时间设置菜单,对于带打印功能的表;4)Loc等于其它值,按压键4秒退出到测量画面。
2.如果Loc=577,在Loc菜单下,同时按住键和键达4秒,可以将仪表的所有参数恢复到出厂默认设置。
3.在其它任何菜单下,按压键4秒可退出到测量画面。
★返回工作状态1.手动返回:在仪表参数设定模式下,按压键4秒后.仪表即自动回到实时测量状态。
2.自动返回:在仪表参数设定模式下,不按任何按键,30秒后,仪表将自动回到实时测量状态。
五、参数设置5.1 一级参数设置在工作状态下,按压键PV显示LOC,SV显示参数数值:按或键来进行设置,长按键2秒可返回上一级参数,Loc等于任意参数可进入一级参数。
出厂设置参数设定范围说明返回到初始画面LOC 设定参数禁锁0~999LOC=00:无禁锁(一级参数可修改)LOC≠00,132:禁锁(一级参数不可修改)LOC=132:无禁锁(一级参数、二级参数可修改)通道显示时间1~255(秒)每一通道显示时间报警方式0~1UnAL=0:报警方式为分别报警UnAL=1:报警方式为统一报警统一设定报警值UnAL=2:报警方式为统一报警分别设定报警值(见注1)报警记忆0~1ALr=0:关闭报警记忆功能ALr=1:打开报警记忆功能(只有报警方式为统一报警的时候有效)报警通道号0~16 下面的报警参数代表第几报警通道输入通道0~16 报警通道对应的输入通道报警方式0~2ALM=0:无报警ALM=1:下限报警ALM=2:上限报警报警值小数点0~3A-dP=0:无小数点A-dP=1:小数点在十位(显示XXX.X)A-dP=2:小数点在百位(显示XX.XX)A-dP=3:小数点在千位(显示X.XXX)报警值-1999~9999 报警设定值报警回差0~9999 报警回差值注(1):当UnAL=0,即报警方式为分别报警时,报警通道AL--有1~16可选择,报警通道对应的输入通道ALin为1~16可选择;当UnAL=1,即报警方式为统一报警统一设定报警值时,报警通道AL--只有1~2可选择,报警通道对应的输入通道ALin不显示;当UnAL=2,即报警方式为统一报警分别设定报警值时,以下参数AL--、ALin、ALM、A-dp、AL、AH都不显示,所对应的报警方式、报警值、报警回差在二级参数中设定。
5.2 二级参数设置在工作状态下,按压键PV显示LOC,SV显示参数数值:按或键来进行设置,长按键2出厂设置参数设定范围(字)说明设备号0~250 设定通讯时本仪表的设备代号通讯波特率0~3Baud=0:通讯波特率为1200bps;Baud=1:通讯波特率为2400bpsBaud=2:通讯波特率为4800bps;Baud=3:通讯波特率为9600bps出厂设置参数 设定范围(字)说明报警打印功能 0~1 Pr-A=0:无报警打印功能(无此功能时,无此参数) Pr-A=1:有报警打印功能(无此功能时,无此参数)打印间隔时间 10~2400分 设定定时打印的间隔时间(小于10分钟则不打印) (无此功能时,无此参数)冷端补偿的迁移零点 全量程冷端补偿的零点迁移量冷端补偿的迁移比例0~1.999倍 冷端补偿的放大比例输入通道号 1~16 代表第1~16输入通道通道开关0~1 En=0:关闭该通道 En=1:打开该通道输入分度号 0~35设定输入分度号类型(见分度号表)小数点 0~3 dP=0:无小数点 dP=1:小数点在十位(显示XXX.X )dP=2:小数点在百位(显示XX.XX ) dP=3:小数点在千位(显示X.XXX )闪烁报警 0~1 ALG=0:无闪烁报警 ALG=1:带闪烁报警滤波系数0~19次设置仪表滤波系数防止显示值跳动(见参数说明2)断线显示值0~3Brk=0:断线时,显示0Brk=1:断线时,显示分度号最大值 Brk=2:断线时,显示历史最大值Brk=3:断线时,显示断线前时刻的测量值打印单位 0~45 参看单位设定功能代码表显示输入的零点迁移 全量程设定显示输入零点的迁移量(见参数说明3)显示输入的量程比例 0~1.999倍 设定显示输入量程的放大比例(见参数说明3)闪烁报警下限 全量程设定闪烁报警下限量程(测量值低于设定值时,显示测量值并闪烁,ALG=1时有此功能)闪烁报警上限 全量程设定闪烁报警上限量程(测量值高于设定值时,显示测量值并闪烁,ALG=1时有此功能)测量量程下限 全量程设定输入信号的测量下限量程测量量程上限 全量程 设定输入信号的测量上限量程第一报警方式0~2 ALM1=0:无报警ALM1=1:第一报警为下限报警 ALM1=2:第一报警为上限报警出厂设置参数 设定范围(字)说明返回到初始画面Addr第二报警方式0~2ALM2=0:无报警ALM2=1:第二报警为下限报警 ALM2=2:第二报警为上限报警第一报警值-1999~9999 第一报警的报警设定值第二报警值-1999~9999 第二报警的报警设定值第一报警回差0~9999 第一报警的回差值第二报警回差0~9999第二报警的回差值平均系数 0.000~1.000 按平均值变送输出的加权平均参数测量小信号切除 0~100% 设定输入信号的小信号切除量(输入信号小于设定的百分比时,显示为0,本功能仅对电压电流信号有效)变送通道号1~8代表第1~8变送通道变送方式0~4 Mod=0:按指定输入通道的采样值变送 Mod=1:统一变送Mod=2:十六路采样值加权平均变送 Mod=3:十六路输入最大值变送 Mod=4:十六路输入最小值变送输入通道 0~16 变送通道对应的输入通道变送的零点迁移 0~1.2 设定第1变送输出的零点迁移量(见参数说明4)变送的放大比例0~1.2设定第1变送输出的放大比例(见参数说明4)变送输出值小数点0~3o-dP=0:无小数点o-dP=1:小数点在十位(显示XXX.X ) o-dP=2:小数点在百位(显示XX.XX ) o-dP=3:小数点在千位(显示X.XXX )变送输出量程下限 全量程 设定变送输出的下限量程变送输出量程上限全量程 设定变送输出的上限量程代码 0 1 2 3 4 5 6 7 8 9 10 11 单位 Kgf Pa KPa MPa mmHg mmH 2Obar ℃ % Hz m t 代码 12 13 14 15 16 17 18 19 20 21 22 23 单位 l m ³ Kg J MJ GJ Nm ³ m/h t/h l/h m ³/h kg/h 代码242526272829303132333435单位J/h MJ/h GJ/h Nm³/h m/m t/m l/m m³/m kg/m J/m MJ/m GJ/m 代码36 37 38 39 40 41 42 43 44 45单位Nm³/m m/s t/s l/s m³/s kg/s J/s MJ/s GJ/s Nm³/s六、仪表参数说明1.报警输出(AL1、AL2、AH1、AH2)★关于回差:本仪表采用报警输出带回差,以防止输出继电器在或报警输出临界点上下波动时频繁动作。
