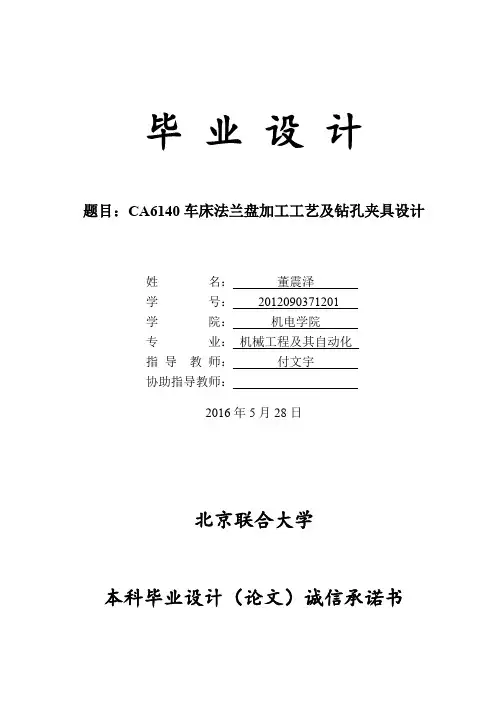

毕业设计题目：CA6140车床法兰盘加工工艺及钻孔夹具设计姓名：董震泽学号：2012090371201学院：机电学院专业：机械工程及其自动化指导教师：付文宇协助指导教师：2016年5月28日北京联合大学本科毕业设计（论文）诚信承诺书本人慎重承诺和声明,在毕业设计（论文）活动中遵守学校有关规定，恪守学术规范，在本人的毕业设计（论文）内容除特别注明和引用外，均为本人观点，不存在剽窃、抄袭他人的学术观点、思想和成果，不存在伪造、篡改实验数据。
如有违规行为发生我愿承担一切责任，接受学校的处理，并承担相应的法律责任。
学生（签名）：年月日摘要法兰盘只是一个统称，通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它东西。
法兰联接在机械上应用很广泛，所以样子也千奇百怪的。
本文主要是针对CA6140车床法兰盘的加工工艺以及主要孔的工艺装备设计进行论述。
通过本文可以了解该法兰盘的构造和它的整个加工过程以及各注意事项。
初步具备了设计一个中等复杂程度零件的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。
通过对零件及其夹具的三维构图，熟悉了现代常用的工业设计软件SolidWorks的具体使用方法，其次从侧面了解到夹具设计的主要程序，为今后从事机械方向的工作积累了不少的实战经验。
关键词：车床法兰盘加工过程加工工艺夹具AbstractFlange is a general designation, usually refers to, in a sort of disk around the metal body on several fixed with hole used to connect to other things. Flange connection is widely used in machinery, so the appearance also very strange.This article is mainly aimed at flange CA6140 lathe processing technology and the main hole process equipment design is discussed. In this article can understand the construction of the flange and its whole process and the matters needing attention. Preliminary have to design a moderately complex parts of the process planning ability and by using the basic principle and method of fixture design, and prepare fixture design, and complete the fixture structure design ability, is familiar with and use the relevant manuals,charts, and other technical data and writing technical documents such as a chance to practice basic skills. Through three-dimensional composition of parts and fixtures, familiar with the modern methods of the specific use of industrial design software SolidWorks, secondly to understand from the side to the fixture design of the main program, for the future work in the direction of mechanical accumulated a lot of actual combat experience.key words：Lathe flange The machining process Processing Technologyfixture目录摘要 (II)ABSTRACT (III)目录 (V)引言 (7)1课题背景和意义 (8)1.1CA6140车床法兰盘课题简介 (8)1.1.1毕设设计题目：制定CA6140车床法兰盘的加工工艺。
法兰盘钻φ6mm孔夹具设计
目录序言 (2)一、零件的分析 (2)（一）零件的作用 (2)（二）零件的工艺分析 (2)二、工艺规程设计 (3)(一)确定毛坯的制造形式 (3)（二）基面的选择 (3)（三）制定工艺路线 (3)（四）机械加工余量、工序尺寸及毛皮尺寸的确定 (5)（五）确立切削用量及基本工时 (6)三、夹具设计： (10)（一）、设计时注意的问题 (10)（二）、夹具设计 (10)参考资料： ..................................... 错误!未定义书签。

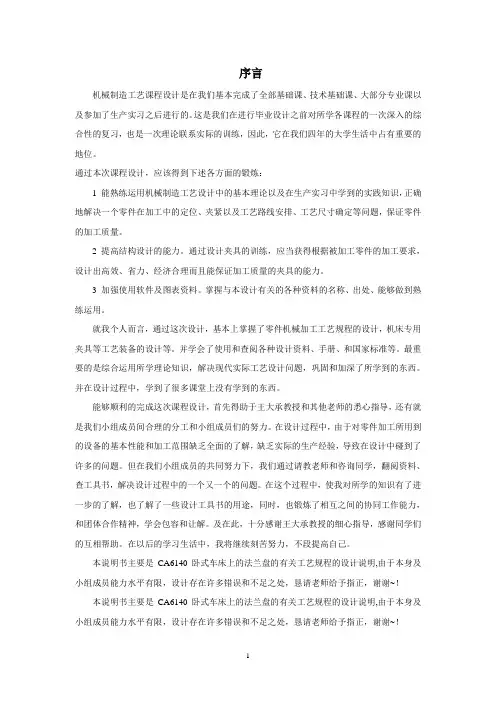

序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
一、零件的分析（一） 零件的作用题目所给的零件是CA6140车床的法兰盘。
主要是要来安装在机床上，起到导向的作用使机床实现进给运动。
（二） 零件的工艺分析CA6140车床共有八处加工表面，其间有一定位置要求。
分述如下： 1. 以φ1000.120.34+-为基准面加工表面这一组加工表面包括：00.01745φ+- ，00.01745φ+-的右端面2. 以00.01745φ+- 端面为基准， 先用16φ的钻头钻孔，然后再用铰刀铰孔 由于孔与00.01745φ+-有跳动的要求，所以要以. 以00.01745φ+- 端面为基准3．以00.01745φ+- 端面为基准，车00.645φ+-、0.120.34100φ+-、90φ外圆，并导1.545⨯︒，和145⨯︒，4．要以孔0.04520φ++为基准，精车所有外圆面，使其达到要求由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
