机械制造工艺学课程设计说明书学院：机电工程学院专业：机械设计制造及其自动化姓名：王新波学号： 201005130637摘要工艺学是以研究机械加工工艺技术和夹具设计为主技术学科，具有很强的实践性，要求学习过程中应紧密联系生产实践，同时它又具有很强的综合性，本次课程设计的课题是CA6140车床法兰盘加工工艺规程及某一工序专用夹具设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。

根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。

第二步，进行基面的选择，确定加工过程中的粗基准和精基准。

根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。

第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。

对于粗加工，还要校核机床功率。

最后，设计第三道工序—钻法兰盘孔的夹具。

先提出设计问题，再选择定位基准，然后开始切削力、夹紧力的计算和定位误差的分析。

然后把设计的过程整理为图纸。

通过以上的概述，整个设计基本完成。

【关键词】机械、加工工艺、夹具设计目录序言 .................................................错误！未定义书签。

1 零件的分析 ......................................错误！未定义书签。

1.1零件的作用.......................................错误！未定义书签。

1.2 零件的工艺分析..................................错误！未定义书签。

2 工艺规程设计 ...................................错误！未定义书签。

金工
3
C620-1
三爪卡盘、端面车刀、外圆车刀、镗刀、车槽刀、内径百分尺、外径百分尺
40
Ⅵ
车
精车外圆Φ80h11、精镗Φ62.4，Φ62±0.015,倒角1×30°及1×45°角、车螺纹M64×1.5。
金工
3
C620-1
三爪卡盘、外圆车刀、镗刀、螺纹车刀、圆柱塞规、内径百分尺、外径百分尺
48.2
Ⅶ
钻
金工
3
C620-1
三爪卡盘、端面车刀、外圆车刀、镗刀、游标卡尺、内径百分尺
89.01
Ⅳ
车
半精车外圆Φ50g6及精车台阶面A面,半精车外圆Φ120、半精镗孔Φ ，切沟槽,倒角1×45°。
金工
3
C620-1
三爪卡盘、端面车刀、外圆车刀、镗刀、游标卡尺、内径百分尺、外径百分尺
52.15
Ⅴ
车
精车外圆Φ52g6及精车台阶面A面、精镗孔Φ 、切槽、倒角1×45°。
钻Φ11的3个孔、锪钻Φ16.5的孔。
金工
3
Z525
专用夹具、麻花钻、锪钻
9.19
Ⅷ
插
插铣Φ 内孔键槽。
金工
3
L5120
拉刀
43.2
描图
Ⅸ
铣
粗铣大圆盘的F、G面，半精铣F 切面。
金工
3
XA5032
专用夹具、高速镶齿三面铣刀、游标卡尺
75.85
某某
Ⅹ
钻
钻Φ4小孔和Φ18的盲孔。
金工
3
Z525
专用夹具、麻花钻、游标卡尺
14.92
描校
某某
检
检验、去毛刺、清洗
4
底图号

目??录一、序言 (2)二、设计任务 (3)三、计算生产纲领、确定生产类型 (3)四、零件的分析 (3)五、确定毛坯的制造方法、初步确定毛坯形状? ?? ?? ?? ?? ?? ???4六、工艺规程设计 (4)1、定位基准的选择……………………………………………………??42、工件表面加工方法的选择 (5)3、制定工艺路线 (7)4、确定加工余量、工序尺寸及毛坯尺寸,设计、绘制毛坯图 (9)5、确定切削用量、基本工时(机动时间) (12)七、夹具设计 (45)1、设计要求……………………………………………………..??452、夹具设计的有关计算 (45)3、夹具结构设计及操作简要说明………………………………. 46? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???八、参考文献 (47)（一）序言机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2 提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

3 学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。

并学会了使用和查阅各种设计资料、手册、和国家标准等。

最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。

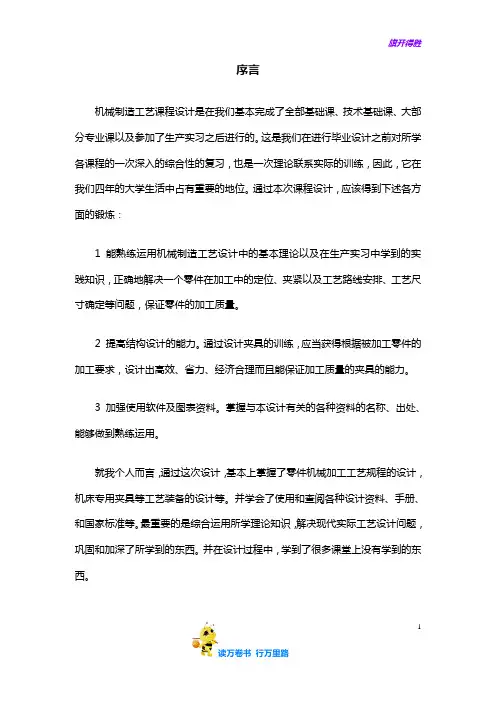

序言机械制造工艺课程设计是在我们基本完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺设计中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2 提高结构设计的能力。

通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效、省力、经济合理而且能保证加工质量的夹具的能力。

3 加强使用软件及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

就我个人而言，通过这次设计，基本上掌握了零件机械加工工艺规程的设计，机床专用夹具等工艺装备的设计等。

并学会了使用和查阅各种设计资料、手册、和国家标准等。

最重要的是综合运用所学理论知识，解决现代实际工艺设计问题，巩固和加深了所学到的东西。

并在设计过程中，学到了很多课堂上没有学到的东西。

12本说明书主要是CA6140卧式车床上的法兰盘的有关工艺规程的设计说明,由于本身能力水平有限，设计存在许多错误和不足之处，恳请老师给予指正，谢谢。

零件的分析（一）零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。

车床的变速箱固定在主轴箱上，靠法兰盘定心。

法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。

零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，主要作用是标明刻度，实现纵向进给。

零件的 Φ100外圆上标有刻度线，用来对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有底部为mm 4φ上部为mm 6φ定位孔，实现精确定位。

法兰盘中部的通孔则给传递力矩的94φ⨯标明通过，本身没有受到多少力的作用。

机械制造工艺学课程设计-CA6140机床法兰盘夹具设计
课程设计的宗旨在于培养学生综合运用加工技术、计算机技术及其它专业知识来设计机械加工涉及的机械零部件，熟悉表解等图纸求解步骤，运用常见加工设计单位及工作分析法，开展机械零件的设计过程，为学生后续学习机械设计打下良好基础，以课程设计中CA6140机床法兰盘夹具设计为例，对其设计内容及实施过程进行详细分析，从而深化课程设计的内容，让学生了解到课程设计的重要性及实施过程。

（1）确定材料：CA6140机床法兰盘夹具的材料可以选择球墨铸铁、碳素钢等金属材料；
（2）制定设计规范：根据机床加工和夹具使用环境，确定夹具结构尺寸以及孔位标准；
（3）绘制图纸：根据机床法兰盘尺寸，绘制总体图及零件图，并给出精度要求；
（4）设计实施：设计夹具加工工艺，确定每个零件的加工过程，订购需要的半成品及零部件；
（5）检测验收：进行夹具的图元及位置尺寸检查、安装检查及力学性能检测，确保夹具的质量符合设计要求。

以上就是课程设计中CA6140机床法兰盘夹具设计的实施过程，为学生提供了较全面的了解机械零件设计实施过程的机会，更能在实践中学习，增强学生对机械制造工艺的理解与运用能力，以便更好的应用于机械加工行业的实践教学中。

一、设计题目法兰盘的机械加工工艺规程及钻孔工艺装备设计二、原始资料（1）被加工零件的零件图（草图）1张（2）生产类型：中批或大批大量生产三、上交材料（1）被加工工件的零件图1张（2）毛坯图1张（3）机械加工工艺过程综合卡片1张（4）与所设计夹具对应那道工序的工序卡片1张（5）夹具装配图1张（6）夹具体零件图1张（7）课程设计说明书（约5000~8000字）1份四、进度安排(参考)（1）熟悉零件，画零件图2天（2）选择工艺方案，确定工艺路线，填写工艺过程综合卡片5天（3）工艺装备设计（画夹具装配图及夹具体图）9天（4）编写说明书3天（5）准备及答辩2天五、指导教师评语成绩：指导教师冷岳峰日期摘要随着社会的发展、科技的进步，机械行业对专业人才的需求在不断变化，特别是随着数控技术的应用和先进设备的增加，对既有扎实专业理论基础，有会动手的职业技术人才需求越来越多。

所以为了深化课程学习，机械课程设计这门课显得特别的重要。

通过课程设计这一事件环节，是学生更好地理解和掌握课程的基本理论和方法，进一步提高查阅技术资料、绘制零件图等能力。

按照一个简单机械系统的功能要求，综合运用所学知识，并对其中某些机构进行分析和设计。

以设计为主线，分析为设计服务，立足点是机械系统的方案设计，是机械制造工艺与装备设计的新体系。

我们应该能综合运用机械制造工艺学中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件的工艺规程的能力，能熟练运用有关手册、图表等技术资料，进一步巩固识图、制图、运算和编写技术文件等基本技术，为今后的毕业设计及未来从事的工作打下良好的基础。

AbstractWith the development of the society, technological advances, the machinery industry demand for professionals is constantly changing, particularly as the application of numerical control technology and advanced equipment increases, on both a solid theoretical foundation, there are specialty will be hands-on technical talent demand more and more. So in order to deepen the course in mechanical design the course especially important. Through the course design of this event, the students better understand and master courses in basic theory and methods, further improving access to technical information, drawing parts, etc. According to a simple mechanical system of functional requirements, the knowledge, and on some of these organizations to carry out analysis and design.To design the main line, analysis services for the design, the foothold is the design of the mechanical system, is the machinery manufacturing process and equipment design of the new system.We should be using mechanical manufacture technology in basic theory, combined with production practice learned practical knowledge, independent analysis and problem-solving technological problems, preliminary design with a moderate part of the process of ability, skill for manuals, charts and other technical information, further consolidate the map reading, drawing, and writing technical documents, and other basic technology for future graduation and future work and lay a good foundation.目录1、法兰盘的工艺分析及生产类型的确定 (1)1.1、法兰盘的用途 (1)1.2、法兰盘的技术要求 (1)1.3、审查法兰盘的工艺性 (2)1.4、确定法兰盘的生产类型 (2)2、确定毛胚、绘制毛胚简图 (3)2.1选择毛胚 (3)2.2确定毛胚的尺寸公差和机械加工余量 (3)2.2.1公差等级 (3)2.2.2法兰盘铸造毛坯尺寸工差及加工余量 (3)2.2.3绘制法兰盘的毛坯简图 (5)3、拟定法兰盘工艺路线 (4)3.1、定位基准的选择 (4)3.1.1．精基准的选择 (4)3.2.2．粗基准的选择 (4)3.2 、表面加工方法的确定 (6)3.3、加工阶段的划分 (5)3.4、工序的集中与分散 (6)3.5、工序顺序的安排 (7)3.5.1机械加工工序 (7)3.5.2．热处理工序 (7)3.5.3．辅助工序 (7)3.6、确定工艺路线 (7)4、加工余量、工序尺寸和工差的确定 (9)5、切削用量、时间定额的计算 (10)5.1、切削用量的计算 (10)5.1.1钻孔工步 (10)5.1.2 粗铰工步 (9)5.1.3精铰工步 (11)5.2、时间定额的计算 (12)5.2.1．基本时间t j的计算 (12)5.2.2．辅助时间t a的计算 (13)5.2.3. 其他时间的计算 (13)5.2.4．单件时间t d j的计算 (14)6.夹具设计 (13)6.1提出问题 (14)6.2设计思想 (15)6.3夹具设计 (15)6.3.1定位分析 (15)6.3.2切削力及夹紧力的计算 (16)6.3.3夹具操作说明 (18)6.3.4确定导向装置 (18)7. 体会与展望 (20)8.参考文献 (20)法兰盘零件图1、法兰盘的工艺分析及生产类型的确定1.1、法兰盘的用途法兰连接使用方便，能够承受较大的压力。

CA6140 法兰盘（课程设计）1零件分析1.1零件的作用法兰盘是一回转体零件,内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。

主要作用是标明刻度，实现纵向进给。

1.2零件的工艺分析?0.045法兰盘有一组加工表面,这一组加工表面以Φ200mm的孔为中心 ,包括：0.120 端面及外圆柱面；?100-?45-0.34-0.017 外圆柱面；Φ91的端面及外圆柱面Φ4mm的孔；及法兰盘的B面抛光；刻线、?450?0.6mm的外圆柱面及上面的Φ6mm，镀铬刻字，镀铬。

2 毛坯的制造方式的确定零件材料为HT200，由于该零件是中小批生产，而且零件轮廓尺寸不大，故采用普通砂型铸造。

法兰盘因毛坯比较简单，采用普通砂型铸造毛坯，再进行时第 1 页效处理，最后进行机械加工一般是费时，但进行中小批量生产成本低。

这从降低成本，保证加工精度上考虑也是应该的。

3 确定机械加工工艺路线3.1基准的选择3.1.1粗基准的选择粗基准的选择原则：①. 保证工件某些重要表面加工余量均匀；②.保证加工面和非加工面间的位置要求；③.加工余量较小的表面；④.粗基准不重复使用；⑤粗基准应是定位准确，加紧可靠，夹具结构简单，操作方便。

3.1.2精基准的选择精基准的选择原则：①.基准重合原则；②.基准统一原则；③自为基准原则；④.互为基准原则；⑤便于装夹原则1）工艺路线工序 1 粗车Φ100端面及外圆柱面工序 2 粗车Φ45端面及外圆柱面，粗车Φ91的端面及外圆柱面工序 3 钻、粗绞Φ20的孔工序 4 半精车Φ100的端面及外圆柱面，半精车Φ91的外圆柱面，车Φ100、Φ91外圆柱面上的倒角，车Φ20孔的左端倒角工序 5 半精车Φ45的端面及外圆柱面，半精车Φ91的右端面，车3×2退刀槽，车Φ45圆柱面两端的倒角，车Φ20 内孔的右端倒角工序 6 精车Φ45的外圆，精车Φ91的右端面及外圆柱面工序 7 精车Φ100的端面及外圆柱面工序 8 成形车刀粗、半精、精车B面工序 9 粗铣Φ91圆柱面上的两个平面工序 10 半精铣Φ91圆柱面上离中心线34mm的平面工序 11 半精铣Φ91圆柱面上离中心线24mm的平面工序 12 精铣Φ91圆柱面上离中心线24mm的平面工序 13 精磨Φ91圆柱面上离中心线24mm的平面工序 14 磨Φ45外圆柱面工序 15 钻4×Φ9透孔工序 16 钻Φ4孔，铰Φ6孔第 2 页工序 17 抛光B面工序 18 去毛刺工序 19 刻线、刻字工序 20 镀铬工序 21 检验入库3.1.3加工余量、工序尺寸、毛坯尺寸及公差的确定法兰盘零件材料为HT200，硬度190HBS，毛坯重量约为1.8KG，生产类型为中小批生产，采用铸造来制造毛坯。

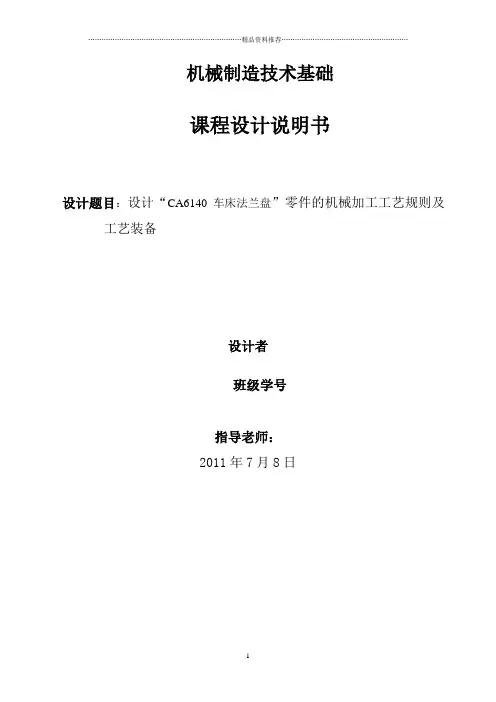

机械制造技术基础课程设计说明书设计题目：设计“CA6140车床法兰盘”零件的机械加工工艺规则及工艺装备设计者班级学号指导老师：2011年7月8日序言 (3)一、零件的工艺分析及生产类型的确定 (3)（一）零件的工艺分析 (3)（二）零件的生产类型 (4)二、选择毛坯，确定毛坯尺寸，设计毛坯图 (4)（一）确定毛坯的制造形式 (4)（二）确定机械加工余量，确定毛坯尺寸和公差 (4)（三）确定毛坯尺寸 (4)(四) 确定毛坯尺寸公差 (5)(五) 设计毛坯图 (5)三、选择加工方法，制定工艺路线 (6)（一）定位基准的选择 (6)（二）零件表面加工方法的选择 (6)四、工序设计 (7)五、确定切屑用量及基本时间 (11)六、夹具设计 (19)七、设计小结 (21)参考文献 (21)机械制造技术基础课程设计是在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。

这次设计使我们综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。

由于能力所限，经验不足，设计中还存在许多不足之处，希望老师多加指教。

一、零件的工艺分析及生产类型的确定（一）零件的工艺分析该零件对表面粗糙度值的要求比较高，粗糙度为0.4的表面有Φ100外圆，Φ100右端面，左Φ45外圆，Φ90外圆，Φ90左端面，Φ90前侧面，采用精磨加工。

粗糙度为0.8的为右Φ45外圆，采用精车。

粗糙度为1.6的为Φ100左端面，Φ90右端面，采用精车。

粗糙度为0.8的Φ20内孔，采用半精镗。

粗糙度为3.2的为Φ90后侧面，Φ6小孔。

有两个端面跳动的位置要求，基准均为Φ20孔的轴心。

为了保证零件主要表面粗糙度的要求，避免加工时由于切削量较大引起工件变形或可能划伤已加工表面，故整个工艺过程分为粗加工和精加工。

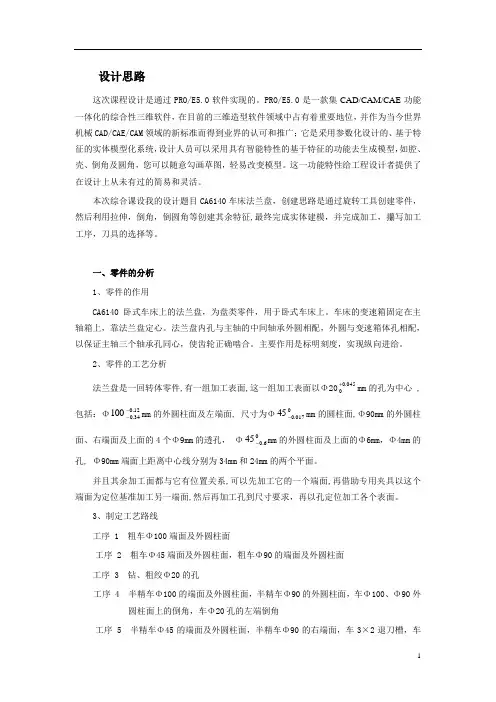

设计思路这次课程设计是通过PRO/E5.0软件实现的。

PRO/E5.0是一款集CAD/CAM/CAE 功能一体化的综合性三维软件，在目前的三维造型软件领域中占有着重要地位，并作为当今世界机械CAD/CAE/CAM 领域的新标准而得到业界的认可和推广；它是采用参数化设计的、基于特征的实体模型化系统，设计人员可以采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。

这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。

本次综合课设我的设计题目CA6140车床法兰盘，创建思路是通过旋转工具创建零件，然后利用拉伸，倒角，倒圆角等创建其余特征,最终完成实体建模，并完成加工，攥写加工工序，刀具的选择等。

一、零件的分析 1、零件的作用CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。

车床的变速箱固定在主轴箱上，靠法兰盘定心。

法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。

主要作用是标明刻度，实现纵向进给。

2、零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+mm 的孔为中心 ,包括：Φ12.034.0100--mm 的外圆柱面及左端面, 尺寸为Φ0017.045-mm 的圆柱面,Φ90mm 的外圆柱面、右端面及上面的4个Φ9mm 的透孔， Φ06.045-mm 的外圆柱面及上面的Φ6mm ，Φ4mm 的孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面。

并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工孔到尺寸要求，再以孔定位加工各个表面。

3、制定工艺路线工序 1 粗车Φ100端面及外圆柱面工序 2 粗车Φ45端面及外圆柱面，粗车Φ90的端面及外圆柱面 工序 3 钻、粗绞Φ20的孔工序 4 半精车Φ100的端面及外圆柱面，半精车Φ90的外圆柱面，车Φ100、Φ90外圆柱面上的倒角，车Φ20孔的左端倒角工序 5 半精车Φ45的端面及外圆柱面，半精车Φ90的右端面，车3×2退刀槽，车Φ45圆柱面两端的倒角，车Φ20 内孔的右端倒角工序 6 精车Φ45的外圆，精车Φ90的右端面及外圆柱面 工序 7 精车Φ100的端面及外圆柱面 工序 8 成形车刀粗、半精、精车B 面 工序 9 粗铣Φ90圆柱面上的两个平面工序 10 半精铣Φ90圆柱面上离中心线34mm 的平面 工序 11 半精铣Φ90圆柱面上离中心线24mm 的平面 工序 12 精铣Φ90圆柱面上离中心线24mm 的平面 工序 13 精磨Φ90圆柱面上离中心线24mm 的平面 工序 14 磨Φ45外圆柱面 工序 15 钻4×Φ9透孔 工序 16 钻Φ4孔，铰Φ6孔 工序 17 抛光B 面 工序 18 去毛刺 工序 19 刻线、刻字 工序 20 镀铬 工序 21 检验入库4、工序尺寸及毛坯尺寸下： 1. 00.01745-Φmm 外圆表面毛坯：5 粗车外圆：3 半精车外圆：1.4 精车外圆：0.4 精磨外圆0.22. 外圆表面Φ12.034.0100--mm毛坯：6 粗车外圆：4 半精车外圆：1.5 精车外圆：0.5 3．B 面Φmm06.045-毛坯：4 粗车外圆：2 半精车外圆：1.5 精车外圆：0.54、B 面中两个端面：毛坯：3 粗车：2 半精车：0.8 精车：0.25．孔Φ20045.00+mm毛坯：20 钻孔：18 扩孔：1.7 铰孔：0.2 精铰：0.16.Φ90mm 外圆毛坯：6 粗车外圆：4 半精车外圆：1.5 精车外圆：0.57. Φ12.034.0100--mm 左端面毛坯：3 粗车：2 半精车：0.8 精车：0.28、90Φmm 右端面毛坯：3 粗车：2 半精车：0.8 精车：0.29、90Φmm 圆柱面上离045.0020+Φmm 孔中心线34mm 的平面毛坯：11 粗铣：10.3 半精铣：0.710、90Φmm 圆柱面上离045.0020+Φmm 孔中心线24mm 的平面毛坯：21 粗铣：20.1 半精铣：0.7 精铣0.15 精磨：0.05二、零件的创建过程：由于零件是回转体零件，所以可以采用旋转来创建，创建如下图2-1所示的草绘：图2-1草绘图样然后单击旋转按钮，做如下图2-2的设置：图2-2旋转设置菜单单击打勾，完成旋转创建。

CA6140车床法兰盘加工工艺及工装设计一、工艺路线在CA6140车床上加工法兰盘的主要工艺流程如下所示：1.选定适当的工件，将其放置于工作台上，并调整好坐标轴位置。

2.依据加工尺寸要求，使用车刀进行粗加工，以去除工件表面上的毛刺和毛刺。

3.使用内径刀具将法兰盘孔加工至所需的深度和直径。

这一步需要特别注意不要让车刀切割过深或者过浅，否则会影响法兰盘孔的精度。

4.使用钻孔刀或者铰孔刀加工法兰盘孔的螺纹，以便与法兰相对应。

5.在法兰盘表面上用车刀进行精加工，以获得所需的精度和表面光洁度。

6.最后，对加工后的法兰盘进行测量并进行质量检查，确保符合产品要求。

二、加工工装设计加工工装是保证加工精度和提高生产效率的一个重要因素。

在加工法兰盘时，适当地设计和选择工具具有十分重要的作用。

2.1 夹具设计夹具是加工过程中承载工件的重要工装之一。

因此，在制作夹具时应该保证夹紧力均匀、操作方便、能够适应不同加工要求等功能。

具体夹具设计方案如下：1.夹具的基座应该适应于机床工作台，以保证工件的垂直度和水平度，从而提高加工精度；2.夹具的夹紧口宽度需要根据工件的尺寸进行设计，可以采用卡簧或者卡块形式进行压紧，以确保夹紧力均匀。

在夹紧加工过程中需要适当调整夹具的位置和夹紧角度，以更好地保证加工质量；3.夹具的夹持力需要适应加工件的强度需求，以避免因夹具夹持力过大而导致工件破裂；4.应该考虑到夹具操作方便程度问题，并保证夹具结构的牢固性和耐用性。

2.2 加工刀具选择正确的刀具选择也是保证加工质量和提高生产效率的关键。

在加工法兰盘时，需要根据加工要求，选择合适的刀具种类和切削参数。

具体刀具选择方案如下：1.粗加工过程中应该选用快速切削速度和较大切削深度的车刀，以便快速去除杂物和表面毛刺；2.在加工法兰盘孔时，需针对所需深度和直径要求，选用内径刀具，并在孔底处使用选配扩孔钻头进行加工，以获取更好的精度；3.在加工法兰盘螺纹时，可以选择高速钻孔器进行加工，具有加工速度快、切削力小等优点；4.在精加工和光洁度要求较高的表面加工阶段，可以选择使用高硬度钢切割刀片或者高速钢车刀进行加工，以获得更好的表面质量。
