无刷电动车控制器接线方法3

无刷电动机的接线方法
无刷电动机的接线方法
(1)在维修中，若需更换的电动机或控制器是原厂配件，只需按插接器的方向插好即可。

若插接件插错，根本就插不上。

(2)在维修中，若需要更换的电动机或控制器不是原厂配件．而插接器有时无法一一对应插接好，这时只有按下述方法处理。

一般无刷电机与控制器相连接的导线有8根，其中包括3根较粗的电动机绕组相线、3根较细的霍尔相线、l 根霍尔电源线和l根霍尔接地线：电动机的8根导线必须和控制器相对应的引线对接，电动机才能正常工作。

60°或120°相位角的控制器只能控制60°或120°相位角的电动机。

两种不同相位角的控制器不能直接互换。

无刷电动机接线方法如下：
(1)保证电动机霍尔电源的红线(+5V)和黑色地线与控制器相对应的线插接好。

(2)电动机中3根较细的霍尔相线和3根较粗的绕组相线与控制器的连接共有36种接法，其中最简单的方法是每种状态一一试验。

(3)换接导线时可带电进行，但要细致、有序，每次转动调速转把的转角不得过大，以免损坏控制器。

若电动机出现抖动或噪声较大等不正常现象，则表明该状态不对。

若在某一状态下电动机反转，在知道控制器的相序时，只需要将控制器的霍尔线a、b互换，电动机绕组相线A、B互换，即可使电动机正转。

电动车无刷控制器电机线和霍尔线常规接法 This model paper was revised by LINDA on December 15, 2012.针对目前控制器普通版本和标准版本需要对相序给出常规接法（本公司智能自学习版本无需对相序），无刷电机为3相6拍控制，因此3根霍尔状态对应3根电机线6种输出状态，不同组合有36种接法，其中有6种接法能让电机运转正常，且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线规则。

一：首先我们得让电机正常转起来，通常是霍尔插头直接插上，调整电机线。

以下给出6种规律接法，必定有1种能让电机运转正常1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上规律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的，电机是放在下方的，我们可以这么记忆1》颜色对颜色2》蓝对蓝，其它2色对调3》黄对黄，其它2色对调4》绿对绿，其它2色对调5》上蓝对下蓝，其它2色对调6》上黄对下蓝，其它2色对调霍尔有正有反，说明该电机是60°相位角，没有正反就是120°相位角。

你可按原样放入（可稍稍用502瞬间胶固定）将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接（注意绝缘）将三个霍尔的信号线分别与电机引出线中细的黄、绿，蓝线相连焊接（注意绝缘）。

二：以上接法能让电机运转正常，但不一定是正转，如果你要调成正转可将电机线A相C 相对调，霍尔线A相B相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称，指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

电动车控制器电机三相线36种接法详解
一般不是不是原装控制器，改装或者安装新控制器时候，需要调配三相色线，控制车轮运转。

正常的无刷控制器的电机接线有36种接线法，其中只有5种才能可以转动，其中有反转的。

一般电动车霍尔接法：红线是正极，黑线负极，黄绿蓝是信号输出，也是电机的相位，电机不转时可以调这三根线也可以调电机的三根线，最基本的一种是颜色顺序依次对接，每接一次，打开电源，再轻轻转动转把，看电机转动状态是不是正常，直到能正常转动为止。

下面是36种接法的图片，预防混乱，朋友们可以打印出来，测试一个做好标记。

电机控制器的36种接法
如果是出现反转最快的解决办法：第一：相线蓝绿对调，第二：霍尔黄蓝对调，亲测有效。

有时也会出现俩种正常的转速，朋友可以选择一种速度稳定的接线方式。

这是改装宇扬星3000W控制器的三相线接线图，另外记住三相线不能相碰到，否则就如短路一样发热危险
霍尔调节
如果电路板上有电子元件的话，你就必须换同样的霍尔电路板才行。

首先调节三相，如果全部都不能正常转动，之后再调节霍尔。

霍尔是倒刺形状，用针或者很细的铁丝剪刀都可以打开，调节好后可以用易溶胶再固定，五金店有得卖，5毛钱一条。

电源正负极接线
其实还有一6种最常见的接线方法:
1 黄黄绿绿蓝蓝
2 黄黄绿蓝蓝绿
3 黄绿绿蓝蓝黄
4 黄绿绿黄蓝蓝
5 黄蓝绿绿蓝黄
6 黄蓝绿黄蓝绿
朋友可以优先使用。

以上是本人的三相线接法，非专业人士，如有不正之处，欢迎维修朋友指正。

电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为A，细绿色线为B，细蓝色线为C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器: 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为A，细绿色线为B，细蓝色线为C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为A，细绿色线为B，细蓝色线为C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器: 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为A，细绿色线为B，细蓝色线为C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

智能无刷电动车控制器接线图电动车控制器维修智能无刷电动车控制器接线图1·引言1·1 概述本文档提供了智能无刷电动车控制器接线图及其维修指南。

该接线图是为了帮助用户正确连接电动车控制器，并能够维修常见的问题。

在使用本文档之前，请确保已经仔细阅读了电动车控制器的操作手册。

1·2 适用范围本文档适用于智能无刷电动车控制器型号 X，Y，Z等。

2·接线图下面是智能无刷电动车控制器的接线图：[插入接线图]3·接线说明3·1 电池接线接线过程：●将电池正极红色电缆连接到控制器的电池正极接口。

●将电池负极黑色电缆连接到控制器的电池负极接口。

3·2 电机接线接线过程：●将电机A相线接到控制器的A相接口。

●将电机B相线接到控制器的B相接口。

●将电机C相线接到控制器的C相接口。

3·3 控制面板接线接线过程：●将控制面板的电源正极红色电缆连接到控制器的控制面板正极接口。

●将控制面板的电源负极黑色电缆连接到控制器的控制面板负极接口。

4·维修指南4·1 故障排除●若电动车无法启动，请检查电池接线是否正确连接。

●若电动车无法正常加速，请检查电机接线是否正确连接。

●若控制面板无法显示，请检查控制面板接线是否正确连接。

4·2 常见问题●问题1：电动车无法启动。

解决方案：检查电池接线是否正确连接，并确认电池是否充满电。

●问题2：电动车无法正常加速。

解决方案：检查电机接线是否正确连接，并确保电机没有损坏。

●问题3：控制面板无法显示。

解决方案：检查控制面板接线是否正确连接，并确保控制面板正常工作。

附件：无（可根据实际情况添加附加的维修材料）法律名词及注释：1·智能无刷电动车控制器：一种控制电动车运行的电子设备，采用无刷电机驱动系统，并具有智能控制功能。

2·电池：存储电能的装置，为电动车提供动力。

3·电机：将电能转化为机械能的装置，用于驱动电动车的运行。

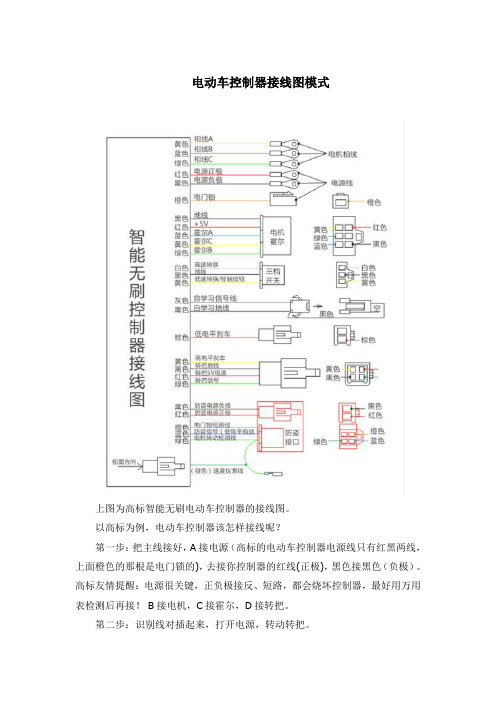

电动车控制器接线图模式
上图为高标智能无刷电动车控制器的接线图。

以高标为例，电动车控制器该怎样接线呢？
第一步：把主线接好，A接电源（高标的电动车控制器电源线只有红黑两线，上面橙色的那根是电门锁的)，去接你控制器的红线(正极)，黑色接黑色（负极）。

高标友情提醒：电源很关键，正负极接反、短路，都会烧坏控制器，最好用万用表检测后再接！ B接电机，C接霍尔，D接转把。

第二步：识别线对插起来，打开电源，转动转把。

如果电机正转，则识别成功；如电机反转，关闭电源，需把识别线拔插一次即可。

识别成功后，需要识别线保持打开状态!
第三步：自动巡航线对插起来。

功能是转把不变，八秒后进入自动巡航。

第四步；接刹车。

找到刹把常开的两根线，如果你的刹车上已经接了一根线，看接的是红线（电源）还是黑线（地线），如果接的是正极，那么你刹把的另一根线就接控制器的高电平（黄线）；如果接的是负极，那么你的刹把的另一根线就接控制器的低电平（棕色线）。

第五步：最后别忘了接上绿色线，仪表线哦！O(∩_∩)O~
无霍尔或霍尔坏了的接法：
与有霍尔的接法类似，唯一区别的是霍尔不接，识别线（蓝白线不用对插识别），如电机反转关闭电源任意调换两根电机线即可!。

电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

电动车无刷控制器电机线和霍尔线—接法针对目前控制器普通版本和标准版本需要对相序给出常觃接法本公司智能自学习版本无需对相序无刷电机为3相6拍控制因此3根霍尔状态对应3根电机线6种输出状态不同组合有36种接法其中有6种接法能让电机运转正常且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线觃则。

一首先我们得让电机正常转起来通常是霍尔插头直接插上调整电机线。

以下给出6种觃律接法必定有1种能让电机运转正常 1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色 2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色 3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色 4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色 5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色 6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上觃律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的电机是放在下方的我们可以这么记忆 1》颜色对颜色 2》蓝对蓝其它2色对调 3》黄对黄其它2色对调 4》绿对绿其它2色对调 5》上蓝对下蓝其它2色对调 6》上黄对下蓝其它2色对调霍尔有正有反说明该电机是60°相位角没有正反就是120°相位角。

你可按原样放入可稍稍用502瞬间胶固定将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接注意绝缘将三个霍尔的信号线分别与电机引出线中细的黄、绿蓝线相连焊接注意绝缘。

二以上接法能让电机运转正常但不一定是正转如果你要调成正转可将电机线A相C相对调霍尔线A相B相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

电动车用无刷电机常见的相位代数角有120°与60°两种。

无刷电动车控制器接线方法无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W 3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为 B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

更多关于电动车维修请点击下面的链接电动车整车电气原理图电动机车故障维修手册电动车检测仪制作电动车综合检测仪制作电动车故障维修资料电动车三合一喇叭接线图电动车电机霍尔更换图解电动车维修电动车维修技术电动车故障维修无刷电机相角的判断无刷电机的接线方法电动车报警器(防盗器)的接法无刷电动车不能行走的故障检修控制器限流的检测方法怎样检测电机的霍尔好坏控制器缺相的检测电动车空载电流的测法怎样检测无刷控制器好坏无刷控制器的原理与维修无刷控制器好坏的测量方法无刷电动车控制器接线方法电动车闪光器电路图电动车电源转换器电路图电动车电源转换器接法电动车控制器维修电动车仪表维修电动车充电器维修三档变速控制器接线方法有刷电动车不能行走的故障检修电动车线路图大全#电动车故障维修电工特种操作证全国各省安全监督厅官方网砋：北京市：/Zs/TzZy.aspx?nav=2天津市：/tj/index.html#上海市：/tzzy/重庆市：/Backstage/chaxun.aspx河北省：http://110.249.219.99:7700/RS22/pub/pubQuery.jsp山西省：/list/?136_1.html辽宁省：/zscx.html吉林省：http://221.8.56.235/db/tyzs.asp黑龙江省：/app/dataquery/index.jsp江苏省：http://58.213.157.106/zjcx/zgzscx.aspx浙江省：/安徽省：/views/template/cx/110104010103.htm 福建省：/tzzy_sel.aspx?t=&name=&idcard=江西省：/affair/200.aspx山东省：http://61.142.209.43:81/SearchCertificate.asp河南省：/cxxt/index.htm湖北省：/sample/CardSearch.asp湖南省：/zjcx/广东省：/海南省：暂无四川省：http://118.122.114.164:8069/QuerySys/Query.aspx贵州省：/bsdt/xgbssx/grbs/tzzy/index.shtml云南省：/aprz/inc/search.asp陕西省：/mainindex.do?method=getMenusForWebServicePage&type=1甘肃省：/index.html青海省：/广西壮族自治区：/Error.html内蒙古自治区：/西藏自治区：/宁夏回族自治区：/file/index.html新疆维吾尔自治区：/以上是各省级安监局官网查询电工特种操作证的真实网址．各位网友可以根据自己所发证件归属省份进入相应的省级安监局查询．其中部分网址因为特殊地区无法查询．请谅解．电工入网操作证(国家能源局电力监管局)南方监管局：:8085/cas/login(验证省份包括：广东广西贵州去南海南深圳)华东监管局：http://220.248.24.213/load.loadPage.d?page=index.xml&siteCode=dzfwpt (验证省份包括：上海江苏浙江安徽福建)目前只收集了南方与华东两所监管局含九省两市查询网址．华北，华中，西北，东北暂无．敬请谅解．与此同时．向吧主和吧管申请加精置顶．在此先行铭谢．。

电动车无刷控制器电机线和霍尔线—接法针对目前控制器普通版本和标准版本需要对相序给出常觃接法本公司智能自学习版本无需对相序无刷电机为3相6拍控制因此3根霍尔状态对应3根电机线6种输出状态不同组合有36种接法其中有6种接法能让电机运转正常且这6种接法里有3种接法是正转另3种接法是反转。

所以我们有必要掌握接线觃则。

一首先我们得让电机正常转起来通常是霍尔插头直接插上调整电机线。

以下给出6种觃律接法必定有1种能让电机运转正常 1》电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色 2》电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色 3》电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色 4》电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色 5》电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色 6》电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上觃律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的电机是放在下方的我们可以这么记忆 1》颜色对颜色 2》蓝对蓝其它2色对调 3》黄对黄其它2色对调 4》绿对绿其它2色对调 5》上蓝对下蓝其它2色对调 6》上黄对下蓝其它2色对调霍尔有正有反说明该电机是60°相位角没有正反就是120°相位角。

你可按原样放入可稍稍用502瞬间胶固定将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接注意绝缘将三个霍尔的信号线分别与电机引出线中细的黄、绿蓝线相连焊接注意绝缘。

二以上接法能让电机运转正常但不一定是正转如果你要调成正转可将电机线A相C相对调霍尔线A相B相对调。

无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度。

电动车用无刷电机常见的相位代数角有120°与60°两种。

无刷电动车控制器接线方法（配图）——程国锦无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。

For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

、超静音智能型无刷电动车控制器接线说明：1、电源线为6.3-3AY三根线，红，红，黑。

接48v电压。

2、电机线为黄，绿，蓝三根线，一般情况是相应的颜色接相应的线，如果转的声音很大，可以把这三根线调换位置接一下。

3、霍尔信号线为2.8-6AY五根线，一般情况是相应的颜色接相应的线。

红，黑，黄，绿，蓝。

4、反相充电为2.8-2AY二根线，红，黑。

5、调速线为sm-3AY三根线，红，黑，灰。

6、1：1助力线为sm-3AY三根线，红，黑，绿。

8、刹车线为sm-2AY二根线，黑，紫。

7、巡航线相当于转把线sm-2AY二根线，红，黑。

9、限速线为二根单独的白色线，当把这二根线接上时，无论转把转的位置多大，速度也不会变快，保持一定速度。

10、 ABS为二根单独的绿色线，当把这二根线接上时，按下刹车，电动自行车的电机马上停转，如果不接，滑行时按下刹车，由于惯性，会向前滑行一段距离。

首先电动车要转起来，基本的连线就是电机相线（三根线：黄、绿、蓝）接上控制相线（三根线：黄、绿、蓝）、电机霍尔线（五根线：红、黑、黄、绿、蓝）接上控制器霍尔线（五根线：红、黑、黄、绿、蓝），电池（两根线加AAC线：红、红、黑）接上控制器的电源端子（两根线加AAC线：红、红、黑），调速把接控制器的调速端子，接好这四个基本连线（还要考虑相序问题），就可以转起来了。

另外还有助力线（三根：红、黑、白），限速端子等。

其他的功能线可以通过合端子分辩出来。

深圳市士金技术的电动车检修匹配仪可以用来检修和帮助接线。

1分20秒可以从36种接法中选出最佳接线方式。

中国惯用（通用）的颜色：主电源线黑色-负极，红色+正极（最粗的那两根根)比这两根稍稍细点的一般是充电线路，注意红黑不能接错，不然严重的烧毁车子，运气好的话烧毁线路。

粗点，硬的三根线（一般为黄蓝绿三色）是电机线，作用是相位线，可以随便接，主要是转的方向要注意，不然就有了倒车功能了呵呵，和这三根线在一起的是五根小线，红黑在上面两个是电源线不能接反颜色要一致，下面三根黄蓝绿是信号线（也叫：霍尔线）可以随便接，原理与三根电机线一样。

针对目前控制器普通版本和标准版本需要对相序给出常规接法本公司智能自学习版本无需对相序, 无刷电机为3相6拍控制,因此3根霍尔状态对应3根电机线6种输出状态,不同组合有36种接法,其中有6种接法能让电机运转正常,且这6种接法里有3种接法是正转另3种接法是反转;所以我们有必要掌握接线规则;一：首先我们得让电机正常转起来,通常是霍尔插头直接插上,调整电机线;以下给出6种规律接法,必定有1种能让电机运转正常1电机线蓝色对控制器蓝色电机线绿色对控制器绿色电机线黄色对控制器黄色2电机线蓝色对控制器蓝色电机线绿色对控制器黄色电机线黄色对控制器绿色3电机线黄色对控制器黄色电机线蓝色对控制器绿色电机线绿色对控制器蓝色4电机线绿色对控制器绿色电机线蓝色对控制器黄色电机线黄色对控制器蓝色5电机线蓝色对控制器黄色电机线黄色对控制器绿色电机线绿色对控制器蓝色6电机线黄色对控制器蓝色电机线蓝色对控制器绿色电机线绿色对控制器黄色总结以上规律我们可以编出一套顺口溜方便记忆一般控制器是放在上方的,电机是放在下方的,我们可以这么记忆1颜色对颜色2蓝对蓝,其它2色对调3黄对黄,其它2色对调4绿对绿,其它2色对调5上蓝对下蓝,其它2色对调6上黄对下蓝,其它2色对调霍尔有正有反,说明该电机是60°相位角,没有正反就是120°相位角;你可按原样放入可稍稍用502瞬间胶固定将三个霍尔的正极和负极分别并联后与电机引出线中细的红、黑线相连焊接注意绝缘将三个霍尔的信号线分别与电机引出线中细的黄、绿,蓝线相连焊接注意绝缘;二：以上接法能让电机运转正常,但不一定是正转,如果你要调成正转可将电机线A相C 相对调,霍尔线A相B相对调;无刷电机相角的判断无刷电机的相角是无刷电机的相位代数角的简称,指无刷电机各线圈在一个通电周期里面线圈内部电流方向改变的角度;电动车用无刷电机常见的相位代数角有120°与60°两种;□观察霍耳元件安装空间位置判断无刷电机的相角120°和60°两种相角电机的霍耳元件安装空间位置不一样;□测量霍耳真值信号判断无刷电机的相角在此需要先说明一下的是什么叫无刷电机的磁拉力角.无刷电机的磁钢数量一般是12片、16片或18片,其对应的定子槽数是36槽、48槽或54槽;电机在静止状态时,转子磁钢的磁力线有沿磁阻最小方向行走的特性,因此转子磁钢所停顿的位置恰好为定子槽凸极的位置;磁钢不会停在定子槽心的位置,这样转子与定子的相对位置只有36种、48种或54种这有限的几个位置;因此无刷电机的最小磁拉力角就是360/36°、360/48°或360/54°;无刷电机的霍耳元件有5根引线,分别是霍耳元件的公共电源正极、公共电源负极、A相霍耳输出、B相霍耳输出和C相霍耳输出;我们可以利用无刷控制器60°或120°的5根霍耳引线,将无刷电机霍耳元件引线的正负电源接好,将其余A、B、C三个相位传感器的引线,任意接在控制器霍耳信号引线的引线上;接通控制器电源,由控制器给霍耳元件供电,就可以检测到无刷电机的相角了;方法如下：用万用表的+20V直流电压挡,并将黑表笔接地线,红表笔分别测量三个引线的电压情况,记录下3根引线的高低电压;轻微转动电机,让电机转过一个最小磁拉力角度,再次测量并记录下3根引线的高低电压,如此测量记录6次;我们用1表示高电位,用0表示低电位,那么——如果是60°无刷电机,连续转动6个最小磁拉力角度,则测量出的霍耳真值信号应该是：100、110、111、011、001、000;调整三个霍耳元件引线的引脚顺序,让真值的信号严格按照上面的真值顺序变化,这样对于60°无刷电机的A、B、C三个相位就判断出来了;如果是120°无刷电机,连续转动6个最小磁拉力角度,测量出的霍耳真值信号应该是按照100、110、010、011、001、101的规律变化,这样霍耳元件引线的通电相序就判断出来了;分析60°与120°无刷电机霍耳真值信号,可以发现它们的第一个状态都是100,第二个状态都是110,我们可以认为100状态的1代表电机的A相线,110状态中第二个1代表B 相线,剩下的一个引线就是C相霍耳引线了;需要说明的是,此时还不能判定100真值就是代表了120°无刷电机的A、B、C相位可能是B、C、A或C、A、B;只是在维修实践当中,我们只需要知道120°无刷电机的相序就可以了;3、无刷电机的接线方法无刷电机的线圈引线有3根,霍耳引线有5根,这8根引线必须和控制器相应引线一一对应,否则电机不能正常转动;一般讲来,60°和120°相角的无刷电机,需要由与之相对应的60°和120°相角的无刷电机控制器来驱动,两种相角的控制器不能直接互换;60°相角的无刷电机与60°相角控制器相连的8根线的正确接线有两种,一种正转,一种反转;因为对于120°相角的无刷电机,通过调整线圈引线的相序和霍耳引线的相序,电机与控制器相连的8根线的正确接线可以有6种,其中3种接法电机正转,另外3种接法电机反转;如果无刷电机反转,表明无刷控制器与无刷电机的相角是匹配的,我们可以这样来调整电机的转向：将无刷电机与无刷控制器的霍耳引线的A、C交换接线；同时将无刷电机与无刷控制器的主相线A、B交换接线;注：目前市场上已经出现了智能无刷控制器,这种智能无刷控制器具有自动识别电机相角的功能,能同时实现60°和120°两种相角的无刷电机的驱动;STC12C5404自学习程序操作步骤如下：1其它线束全部接好包括电源,电机,霍尔,转把后,关闭电门锁;2将自学习口Q孔对地,我们一般在该孔上焊上棕色对地对插头;3开启电门锁后系统开始识别学习过程,该过程一般在1秒到5秒之间,最长不超过5秒,识别过程中可能出现电机异响或颤抖震动现象属于正常现象,这是系统在试探性的进行接线,识别完成后电机将持续运转演示给您看学习结果,如果此时电机反向运转的话您可以捏一下刹车,系统会立即自动调整到正转方向;一切都完成后请一定将Q孔的棕色学习线对插口拔下来后关闭电门锁;4重启电门锁后就可以转动转把运行了;注意：不插学习对插口的后通电是不会自学习的；反之学习完成后忘记拔掉对插口的话每次通电都会进入自学习状态;进行自学习前请将车架支起以免车子划倒,车架支起后不要带任何负载;。
