频率合成技术详解.

一文看懂频率合成原理与特点频率合成（Frequeney Synthesis）是指以一个或数个参考频率为基准，在某一频段内，综合产生并输出多个工作频率点的过程。

本文主要介绍频率合成原理与特点，首先介绍了频率合成的分类，其次介绍了频率合成的特点，最后我们以直接数字频率合成来介绍原理，具体的跟随小编一起来了解一下。

频率合成的分类1、直接频率合成用混频器、倍频器和分频器实现频率间的加、减、乘、除来产生新频率，并靠滤波器选择使信号纯净。

图1是直接合成式频率合成器的原理图，用插入除10的分频器来获得十进位。

当开关S1、S2都在1位时，频率合成器输出频率为频率合成当开关S1、S2都在10位时，频率合成器输出频率为由此可知，频率合成器的输出频段为0～9.9fr。

fR是参考源频率，n1、n2、m根据电路实现的可能和有利情况来选择。

直接合成的分辨率高，转换时间短，频段宽，相位噪声小，但设备大而且复杂，成本高。

全数字化的直接合成利用计算机技术，其分辨率高，转换速度可小到1纳秒，但最高频率仅为参考源频率的四分之一，而且还与所采用器件的转换速度有关。

2、间接频率合成用锁相环迫使压控振荡器（VCO）的频率锁定在高稳定的参考频率上，从而获得多个稳定频率，故又称锁相式频率合成。

图2是数字锁相式频率合成器的基本形式，它由压控振荡器、鉴相器、可变分频器和环路滤波器组成。

压控振荡器的输出信号经可变分频器分频后在鉴相器内与参考信号比相。

当压控振荡器发生频率漂移时，鉴相器输出的控制电压也随之变化，从而使压控振荡器频率始终锁定在N倍的参考频率上。

锁定条件为因得从上式可以看出，改变可变分频器的分频比n，便可改变频率合成器的输出频率。

在实用中为了提高分辨率，间接式频率合成器常采用多个锁相环的形式。

间接频率合成器的体积小、成。

频率合成的原理及应用视频1. 引言频率合成是一种将多个不同频率的信号进行合成，生成新的复合频率信号的技术。

通过频率合成，我们可以生成各种各样的音频信号，用于音乐制作、音频合成、声音合成等领域。

频率合成技术的发展使得音乐产生了革命性的变化，创造了更加多样化的音乐作品。

这个视频将会介绍频率合成的原理及其在实际应用中的一些例子。

2. 频率合成的原理频率合成的原理基于振荡器和混频器的组合。

频率合成器可以根据一组输入频率和幅度信息，输出所需的特定频率的复合信号。

频率合成主要依赖于两个核心组件：•振荡器：振荡器是一种电子设备，可以产生特定频率的周期性信号。

它们可以是简单的正弦波振荡器，也可以是复杂的波形合成器。

振荡器通常由振荡电路或晶体管实现。

•混频器：混频器是一种电子设备，可以将两个或多个不同频率的信号混合在一起。

混频器可以通过调整不同频率信号之间的相对幅度，生成新的复合频率信号。

频率合成的过程大致可以分为以下几步：1.输入待合成的频率信息和幅度信息。

2.使用振荡器生成具有特定频率的信号。

3.使用混频器将多个不同频率的信号混合在一起。

4.输出生成的复合频率信号。

3. 频率合成的应用频率合成技术在许多领域中得到广泛应用，以下是一些常见的应用示例：3.1 音乐合成频率合成技术在音乐制作中扮演重要角色。

通过合成器、调音台和效果器等设备，音乐制作人可以合成各种音乐乐器的声音，如钢琴、吉他、风琴等。

频率合成使得音乐制作人可以创造出各种奇特的音乐效果，为音乐作品增添独特的风格和魅力。

3.2 语音合成频率合成技术在语音合成中也得到广泛应用。

语音合成系统可以将文本或符号转化为声音信号。

通过合成器和音频处理算法，语音合成系统可以产生具有自然听感的合成语音。

这种技术被广泛应用于语音助手、导航系统、自动电话系统等各种语音交互应用中。

3.3 音频特效频率合成技术还可以用于音频特效的生成。

通过合成器和音频效果器，音频工程师可以产生各种特殊的音频效果，如回声、混响、声相位扭曲等。

如何进行电路的频率合成和分析电路的频率合成和分析是电子领域中的重要技术，它在通信、无线电、音频处理等领域有广泛的应用。

本文将介绍如何进行电路的频率合成和分析。

一、频率合成频率合成是指通过某种技术或装置，将多个频率的信号按照一定的规律组合成一个新的信号。

常见的频率合成方法有锁相环（PLL）和直接数字频率合成（DDS）两种。

1. 锁相环（PLL）锁相环是一种广泛应用于频率合成的技术，它通过反馈控制的方式将输入信号和参考信号的频率和相位同步。

锁相环通常由相位比较器、调频器（VCO）、低通滤波器和分频器组成。

相位比较器用于比较输入信号和参考信号的相位差，得到一个误差信号。

该误差信号被送入调频器，调频器根据误差信号来调整输出频率，使其与参考信号保持同步。

调频器的输出信号经过低通滤波器滤波后作为反馈信号送回相位比较器。

通过不断调整和反馈，最终实现了频率的合成。

2. 直接数字频率合成（DDS）直接数字频率合成是一种通过数字方式生成信号的方法。

它利用数字信号处理技术，将输入的数字相位信号转换为相应的模拟频率信号。

DDS一般由相位累加器、查找表和数字控制模块组成。

相位累加器是DDS的核心部件，它用于产生相位累加序列。

根据输入的相位控制信号，相位累加器不断累加，得到不同的相位值。

查找表将相位累加器输出的相位值映射到具体的幅度值，从而得到对应的模拟频率信号。

数字控制模块用于控制相位累加器的工作模式和频率分辨率。

二、频率分析频率分析是对信号频率成分进行分析和测量的过程。

常用的频率分析方法包括傅里叶变换和频谱分析仪。

1. 傅里叶变换傅里叶变换是一种将时域信号转换为频域信号的数学方法。

通过傅里叶变换，可以将复杂的信号分解为多个不同频率的正弦波成分。

傅里叶变换的结果是频谱，用于表示信号中各频率成分的幅度和相位信息。

2. 频谱分析仪频谱分析仪是一种专门用于测量和分析信号频谱的设备。

它通过将输入信号变换到中频范围，并采用滤波、增益和检波等技术，最终显示出信号在频率和幅度上的分布情况。

电路中的频率合成与分解方法频率合成与分解是电路中的重要技术，它们被广泛应用于通信、无线电、音频处理等领域。

本文将介绍电路中常用的频率合成与分解方法，并探讨它们的原理和应用。

一、频率合成方法1. 直接合成法直接合成法是一种简单直接的合成方法，通过将不同频率的信号输入到混频器中，混频器将这些信号混合在一起，并输出合成后的频率信号。

这种方法适用于需要合成特定频率的场合，但在频率分辨率和相位噪声方面可能存在问题。

2. 锁相环合成法锁相环合成法是一种基于反馈的频率合成方法，它通过调节相位和频率来实现输入和输出信号的同步。

锁相环由相位比较器、低通滤波器、电压控制振荡器和分频器等组成，可以实现多种频率的合成。

3. 直接数字频率合成法直接数字频率合成法是一种采用数字信号处理技术的合成方法，它通过数字相位累加器和数字控制振荡器等组件，将输入的数字信号转换为相应频率的输出信号。

这种方法具有高分辨率、灵活性强的优点，适用于需要高精度和快速切换频率的应用。

二、频率分解方法1. 滤波器分解法滤波器分解法是一种常用的频率分解方法，它利用滤波器的频率选择性，将输入信号的不同频率分离出来。

根据需要可以选择低通滤波器、高通滤波器、带通滤波器等不同类型的滤波器进行频率分解。

2. 频谱分析法频谱分析法是一种基于信号频谱特性的分解方法，它通过将输入信号进行傅里叶变换，将信号的时域表示转换为频域表示。

通过观察频谱图可以获得信号的频率成分，并进行频率分解。

3. 相位锁定环分解法相位锁定环分解法是一种基于相位锁定环原理的频率分解方法，它利用相位比较器和低通滤波器等组件，将输入信号的频率分解为多个相位对应的分量。

这种方法适用于需要分析信号相位信息的应用场合。

结论频率合成与分解是电路设计和信号处理中的重要技术，通过不同的方法可以实现对信号频率进行合成和分解。

直接合成法、锁相环合成法和直接数字频率合成法是常用的频率合成方法，滤波器分解法、频谱分析法和相位锁定环分解法是常用的频率分解方法。

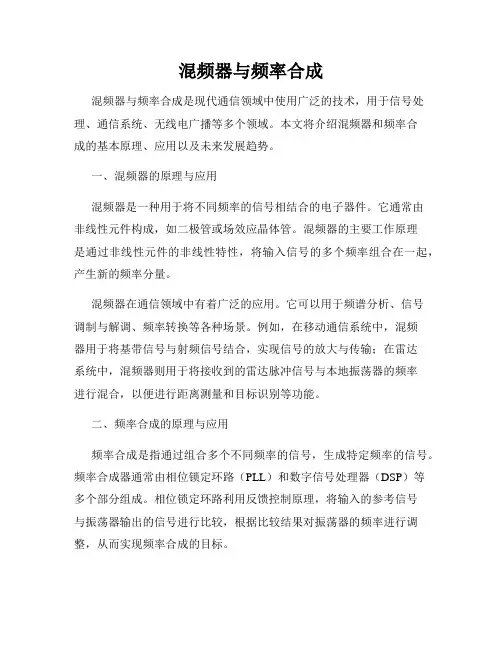

混频器与频率合成混频器与频率合成是现代通信领域中使用广泛的技术，用于信号处理、通信系统、无线电广播等多个领域。

本文将介绍混频器和频率合成的基本原理、应用以及未来发展趋势。

一、混频器的原理与应用混频器是一种用于将不同频率的信号相结合的电子器件。

它通常由非线性元件构成，如二极管或场效应晶体管。

混频器的主要工作原理是通过非线性元件的非线性特性，将输入信号的多个频率组合在一起，产生新的频率分量。

混频器在通信领域中有着广泛的应用。

它可以用于频谱分析、信号调制与解调、频率转换等各种场景。

例如，在移动通信系统中，混频器用于将基带信号与射频信号结合，实现信号的放大与传输；在雷达系统中，混频器则用于将接收到的雷达脉冲信号与本地振荡器的频率进行混合，以便进行距离测量和目标识别等功能。

二、频率合成的原理与应用频率合成是指通过组合多个不同频率的信号，生成特定频率的信号。

频率合成器通常由相位锁定环路（PLL）和数字信号处理器（DSP）等多个部分组成。

相位锁定环路利用反馈控制原理，将输入的参考信号与振荡器输出的信号进行比较，根据比较结果对振荡器的频率进行调整，从而实现频率合成的目标。

频率合成器在通信领域中有着广泛的应用。

它可以用于频谱扩展、频率调制与解调、频率转换等多个方面。

例如，在无线电广播中，频率合成器用于生成不同频率的调制信号，以便多个电台互不干扰地进行广播；在移动通信系统中，频率合成器则用于将局部振荡器的频率进行调整，实现不同频段的信号转换。

三、混频器与频率合成的结合应用混频器和频率合成器常常结合使用，以满足一些特殊的应用需求。

例如，在射频前端电路中，混频器用于将接收到的信号转换到中频范围，然后通过频率合成器调整频率，最终进行信号解调和处理。

这种混频器与频率合成器的结合应用在现代通信系统中十分常见。

四、混频器与频率合成的未来发展趋势随着通信技术的不断发展，混频器和频率合成器也在不断演进。

未来的发展趋势主要体现在以下几个方面：1. 高频率应用：随着无线通信系统频段的不断增加，混频器和频率合成器需要支持更高的工作频率，以满足高速数据传输和大通信容量的需求。

数字频率合成器的技术方案在这个数字化的时代，频率合成技术已成为电子系统中的关键组成部分。

今天，我就来和大家分享一下关于数字频率合成器的技术方案，希望能为各位提供一个全新的视角。

一、方案背景频率合成器是一种能够产生多种频率信号的设备，广泛应用于通信、雷达、导航、仪器测量等领域。

随着数字信号处理技术的发展，数字频率合成器逐渐成为主流。

相比模拟频率合成器，数字频率合成器具有更高的频率精度、更低的相位噪声和更宽的频率范围。

二、技术方案1.基本原理数字频率合成器基于数字信号处理技术，通过数字信号处理器（DSP）对数字信号进行运算和处理，所需的频率信号。

其主要原理如下：（1）采用相位累加器（PhaseAccumulator）对输入的参考时钟信号进行累加，得到一个线性增长的相位值。

（2）将相位值映射到正弦波查找表（SinLookupTable），得到对应的正弦波采样值。

（3）通过数字到模拟转换器（DAC）将数字信号转换为模拟信号，再经过低通滤波器（LPF）滤波，得到平滑的正弦波信号。

2.关键技术（1）相位累加器相位累加器是数字频率合成器的核心部件，其性能直接影响到合成器的频率精度和相位噪声。

我们采用高性能的FPGA器件实现相位累加器，确保高速运算和低功耗。

（2）正弦波查找表正弦波查找表用于存储正弦波采样值，其大小和精度决定了合成器的频率分辨率和幅度精度。

我们采用16位精度，存储1024个采样点，以满足高精度需求。

（3）数字到模拟转换器（DAC）DAC将数字信号转换为模拟信号，其性能影响到合成器的输出信号质量。

我们选用高性能的DAC芯片，具有14位精度和500MHz的转换速率。

（4）低通滤波器（LPF）低通滤波器用于滤除DAC输出信号中的高频噪声，保证输出信号的平滑。

我们设计了一个4阶椭圆函数低通滤波器，具有-60dBc的带外抑制能力和50MHz的截止频率。

3.系统架构数字频率合成器系统架构如下：（1）输入接口：接收外部参考时钟信号和频率控制信号。

DDS原理及仿真DDS（Direct Digital Synthesis）直接数字合成是一种通过数字信号处理器（DSP）或者微处理器实现频率合成的方法，它可以生成高精度、稳定和可调节的连续频率信号。

DDS技术是一种广泛应用于无线通信、雷达、测量仪器等领域的频率合成技术。

本文将详细介绍DDS的原理及仿真方法。

DDS是通过以下几个基本组成部分来实现频率合成的：1. 相位累加器（Phase Accumulator）：相位累加器是DDS的核心组件之一，它用于产生一个连续变化的相位信号。

相位累加器将一个初始相位值作为输入，并在每个时钟周期内按照设定的相位增量进行累加。

相位累加器的输出用于更新、控制数字控制振荡器（Digital Control Oscillator，DCO）的输出频率。

2. 数字控制振荡器（Digital Control Oscillator）：DCO是DDS的另一个核心组件，它根据相位累加器的输出计算并产生一个数字化的频率信号。

DCO的输出被转换成模拟信号后为DDS系统提供频率源。

3. 相位加法器（Phase Adder）：相位加法器主要用于将相位累加器输出的相位信号和相位修正信号进行相加，从而实现频率的调制或增强。

4. 数字控制字寄存器（Digital Control Word Register）：数字控制字寄存器用于存储并传输DDS的相位增量值。

通过改变相位增量值，可以调节DDS系统的输出频率。

DDS仿真方法：DDS系统的设计和验证通常需要借助仿真工具来进行，以确保系统性能和可靠性。

下面介绍一种常用的DDS仿真方法。

1. 建立模型：首先，根据DDS系统的硬件规格和设计要求，建立一个仿真模型。

这个模型可以使用MATLAB、Simulink等建模软件来搭建，通过连线、添加模块等操作来构建一个完整的DDS系统。

2.添加输入信号：为DDS系统添加一个输入信号，该输入信号包含频率、幅度等参数，代表DDS的控制信号。
