拉线制作安装作业指导书全解

华能彰武风光互补（章古台）光伏发电项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
日月年
1
____日________________ 准：批________年月____日____ ____________ ________年核：审月____月日____________ 写：编____________ 年
2
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
3
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
YN质量检验Y接下一工序：架线工程图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表4
5、作业内容
5.1 、作业前施工条件表 5-1作业前施工条件
5
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
6
表 5-3（续）
7
8
验检 5-4 质量
验检质量表 5-4
9。

*****供电工程安装拉线作业指导书
流水号： 008
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措
施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。

3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==拉线制作作业指导书篇一：拉线制作安装标准化作业指导书编号： XXX导线连接作业指导书作业日期编写：年月日审核：年月日批准：年月日工作负责人：年 04月 04日08 时至 201X年 05月16 日 16时国网技术学院201X1、范围本指导书针对国网技术学院实训场地进行低压电缆头制作工作编制，仅适用该项目工作。

2、引用文件东电颁发的《配电生产技术管理制度》国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）东电颁发的《架空配电线路及设备运行规程》东电颁发的《架空配电线路安装检修规程》上级部局下发的有关文件、指令、通知。

3、作业停电时间4、工前准备4．1 准备工作安排4．2 人员要求4．3 备品备件4．4工器具4．5 材料4．6危险点分析4．7 安全措施篇二：拉线制作安装作业指导书华能彰武风光互补（章古台）光伏发电项目工程拉线制作安装作业指导书中国能源建设集团江苏省电力建设第三工程有限公司年月日批准：审核：编写：____________ ____________ ____________________年____月____日 ________年____月____日 ________年____月____日目次1、适用范围........................................................................................................3 2、编写依据........................................................................................................3 3、作业流程图.. (3)4、安全风险辨析与预...........................................................................................3 5、作业内容.. (4)1、适用范围1.1 电压等级35kV及以下配网工程。

拉线制作安装作业指导书
华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验
9。

GJ-35型拉线制作与安装（一）、拉线的概况一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用二、拉线的主要种类1、普通拉线应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。

；2、防风拉线由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。

3、十字拉线一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线4、水平拉线在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。

5、共同拉线应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。

地址；6、Y型拉线主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y型拉线。

门型杆在张力合成点处装设Y 型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y型拉线。

V型拉线是Y型拉线的特殊形式。

（照片、图片）地址；待定7、弓型拉线，在因受地形或周围环境限制的地方装设。

三、普通拉线的基本结构拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT型线夹、拉线棒和拉线盘等组成。

（每件材料照片说明）（二）、GJ-35普通拉线的制作与安装本课重点主要讲解GJ-35普通拉线的制作与安装作业流程一、危险点分析及控制措施1、危险点防止高处落坠，防止高处落物伤人，防止钢绞线反弹伤人2、控制措施：正确使用安全带；高处作业不要失去安全保护装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；:在拉线制作过程中，控制钢绞线点距端头不应过远；1、拉线棒外露地面部分的长度应为500～700mm。

2、安装前丝扣上应涂润滑剂；3、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；4、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢；5.）UT型线夹螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT型线夹的双螺母应并紧。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验。

第8部分：配网工程杆、塔拉线安装作业指导书编码：DLGT-03目次1适用范围 (19)2编写依据 (19)3作业流程图 (19)4安全风险辨析与预控 (19)5作业准备 (20)6 作业方法 (6)7 质量控制措施及检验标准 (9)1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别架空线工程的拉线制作安装。

2编写依据表2编写依据序号引用资料名称1 GB 50173—1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》2 GB 50233—2005《110～500kV架空送电线路施工及验收规范》3 DL 5009.2—2004《电力建设安全工作规程第2部分：架空电力线路》4 Q/CSG 11105—2008《南方电网工程施工工艺控制规范》5 《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》3作业流程图图3作业流程图4安全风险辨析与预控4.1 杆、塔拉线安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与杆、塔拉线安装作业相关联的《电网建设安全施工作业票》（编码：DLGT-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4.1作业任务安全基准风险指南序号危害名称风险种类风险等级风险控制措施1受力拉线与导线不在同一直线上，拉线与杆塔夹角不足打击坠落高风险1. 拉线分坑定位应准确；2. 受力拉线与导线要在同一直线上；3. 拉线与杆塔夹角不应小于45°受地形限制时，不应小于30°2线夹安装错误打击夹伤低风险1. 楔形、UT形线夹安装的朝向要正确；2. 线尾露出线夹300～500mm，与主线用铁丝绑扎3临时拉线的花篮没有用铁丝绑扎固定，双钩没有卸去手柄打击夹伤坠落高风险临时拉线使用的花篮应用铁丝绑扎固定，双钩应卸去手柄4剪切钢绞线防回弹措施不足打击中等风险拉线剪切时线头应用铁丝扎牢，并防止线头回弹伤人5拉棒、拉环与拉盘的连接不符合要求坠落打击碰撞高风险1. 马道开挖和拉盘坑深和应回填符合设计要求；2. 拉盘应用绳索吊入坑内，要做好防止拉棒回弹伤人措施。

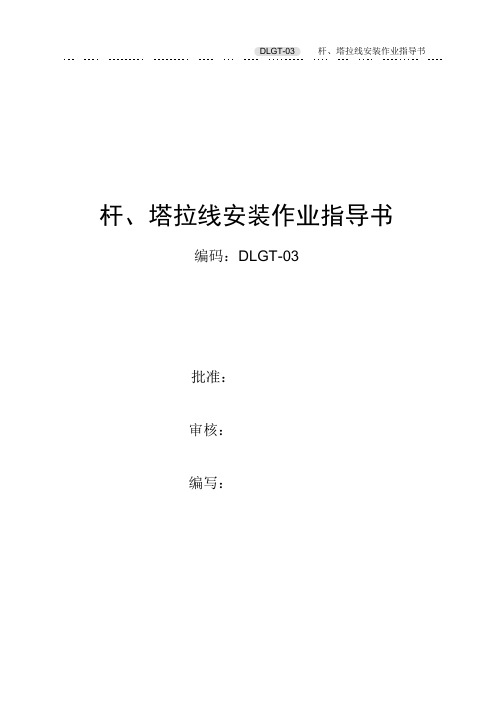

DLGT-03 杆、塔拉线安装作业指导书杆、塔拉线安装作业指导书编码：DLGT-03批准：审核：编写：DLGT-03 杆、塔拉线安装作业指导书目次1 适用范围 (19)2 编写依据 (19)3 作业流程图 (19)4 安全风险辨析与预控 (19)5 作业准备 (20)6 作业方法 (6)7 质量控制措施及检验标准 (9)DLGT-03杆、塔拉线安装作业指导书1 适用范围1. 1 电压等级35kV 及以下配网工程。

1.2 电气类别架空线工程的拉线制作安装。

2 编写依据表 2 编 写 依 据3 作业流程图图 3 作业流程图4 安全风险辨析与预控4.1 杆、塔拉线安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全 基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与杆、塔拉线安装作业相关联的《电网建设安全施工作业票》（编码：D LGT -03-01/01）， 结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施DLGT-03 杆、塔拉线安装作业指导书工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4 .1 作业任务安全基准风险指南DLGT-03 杆、塔拉线安装作业指导书5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置DLGT-03 杆、塔拉线安装作业指导书6 作业方法表6作业方法DLGT-03 杆、塔拉线安装作业指导书5 拉线安装（1）一般拉线的安装要求：1）拉盘与拉杆的连接金具安装要可靠，马道开挖要满足于拉线对杆的夹角要求，拉盘、拉棒、拉线应呈一直线。

拉线安装作业指导书1、目的：保证拉线安装符合规程要求。

2、要求：作业人员能掌握安装要领、熟练操作。

3、适用范围：35kV及以下线路安装拉线。

4、引用标准：《电业安全工作规程》DL409-91。

《架空送电线路施工技术》98版。

《电力建设安全工作规程》DL5009*2-94。

《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92。

5、作业工具：Φ12㎜白棕绳15~30m 1根；24寸或36寸断线钳1把；0.75T手扳葫芦1只，（如特殊受力大需1.5T）；Φ11㎜钢丝套1个；地线卡线器（平行式或桃式卡线器与拉线规格匹配）1只。

6、作业程序与技术要求：6．1准备工作：6．1．1检查材料：检查拉线、抱箍、螺栓、UT型、楔型线夹规格是否符合设计要求，并应无锈蚀、沙眼，有无缺件等。

6．1．2许可手续办理：进入工作现场。

工作负责人得到工作许可人许可后，并查看、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），查看、核对无误后办理许可手续。

6．1．3“二交一查”及安全、技术措施交底：工作负责人召集全体人员进行“二交一查”，宣读工作票、作业票，交待工作地段、停电地段、带电部分、危险点及预控安全措施、工作任务、人员分配、设专职监护人等情况。

检查全体作业人员是否戴好安全帽，人员应规范着装穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具。

上杆人员正确使用安全带并检查登高工器具。

如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。

6．2作业过程：6．2．1楔型线夹制作：a.地面电工展放拉线，取端头（如散股应用Φ3.2㎜细铁丝封头）量取长度400㎜左右，脚踏拉线手握住弯曲处，一手用力将端头自上而下弯曲至合适的服贴弯试。

b.取楔型线夹穿入，装上舌头，脚踩拉线，手拉线夹，拉紧后两脚分开，一手握拉线、一手拿12寸扳手或U型螺杆敲击线夹底部使线夹舌扳与钢铰线接触紧密无滑动、无散股等现象，主线在平面侧，端头应在肚子侧。

电力拉线制作及安装方法图解1. 拉线一般采用多股镀锌钢绞线，其规格为GJ-35 ～100 。

2．拉线连接金具一般采用楔形线夹和UT 型线夹。

拉线制作时，钢绞线按需用长度计算确定后分别截取上把和下把，并用楔形线夹对上把两端及下把与悬式绝缘子连接端进行固定绑扎。

楔形线夹舌板与拉线接触应吻合紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股，拉线弯曲部分不应有明显松股。

楔形线夹露出的尾线长度为30-50cm，并用镀锌铁线（钢线卡子）与主拉线绑扎固定。

拉线回尾绑扎长度为8-10cm，端部留头3-5cm。

绑扎时切勿破坏镀锌铁线的镀锌层。

3．腐蚀地区拉线棒直径应适当加大2mm～4mm或采取其它有效的防腐措施。

楔形线夹露出的尾线长度为30-50cm拉线回尾绑扎长度为8-10cm端部留头3-5cm普通拉线安装1. 拉线底把应采用热镀锌拉线棒，安全系数不小于3，最小直径不应小于16mm，拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500～700mm，需做防腐处理时，防护部位为自地下500mm 至地上200mm处涂沥青，缠麻袋片两层，再刷防腐油。

2. 拉线应采用专用的拉线抱箍，拉线抱箍安装在距离横担下沿不大于5cm处，拉线上把和拉线抱箍连接处采用延长环连接。

3. 当同一组拉线采用双线夹并采用连板时，其尾线端的方向应统一。

4. 楔形线夹的螺栓与延长环连接好后R 型销针的开口30 °～60 °。

5.拉线紧好后，UT型线夹应有不小于二分之一的螺杆丝扣长度可供调整。

UT型线夹的双螺母应拧紧并牢靠，其螺帽外露螺栓长度不得大于全部螺纹长度的三分之一，也不得小于。

2-5cm为度长。

一般外露螺栓2cm6. 当拉线从导线之间穿过及拉线松脱可能碰触导线时应装设拉线绝缘子，拉线绝缘子的电压等级应与线路电压等级一致。

当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m。

7. 城区或人口聚集地拉线安装完成后应安装拉线护套（黄黑相间护套管），拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °拉线抱箍安装在距离横担下沿不大于5cm处拉线棒外露地面部分的长度应为500～700mm外露螺栓长度为2-5cm拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m拉线绝缘子拉线护套管不穿越导线拉线安装图：穿越导线拉线安装图：预绞式拉线制作1. 预绞式拉线连接金具一般采用螺旋式预绞式耐张线夹。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析与预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析与预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验。

华能彰武风光互补（章古台）光伏发电
项目工程
拉线制作安装
作业指导书
中国能源建设集团江苏省电力建设第三工程有限公司
年月日
批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日
目次
1、适用范围 (3)
2、编写依据 (3)
3、作业流程图 (3)
4、安全风险辨析和预 (3)
5、作业内容 (4)
1、适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
导、地线连接施工。

2、编写依据
表 2-1 编写依据
3、作业流程图
图3-1 作业流程图
4、安全风险辨析和预控
表 4-1工作前安全风险辨析及预控措施表
5、作业内容
5.1 、作业前施工条件
表 5-1作业前施工条件
5.2、施工准备
表5-2 施工准备
5.3主要作业内容
表5-3主要作业内容
表 5-3（续）
5-4 质量检验
表 5-4 质量检验。
