电动汽车充电桩数据采集终端设计作者:秦鑫来源:《中国电气工程学报》2020年第08期摘要:现如今,随着我国经济的飞速发展,人们生活水平不断提高,电动汽车的逐渐普及,电动汽车充电桩的大规模接入会对电网的运行规划产生重大影响。
提出了一种以预约为前提条件,面向用户端的电动汽车智能充电控制策略。
根据充电桩实时运行状态,结合对电动汽车充电时间的预测,并充分考虑用户需求,建立了电网控制端—计算机处理终端—智能充电桩终端—电动汽车用户端之间的信息反馈系统数学模型。
通过算例分析,结果表明:采用所提出的充电控制策略,可显著提高充电系统运营效率,适用于大规模电动汽车智能充电系统。
关键词:电动汽车;充电桩;数据采集;终端设计引言针对电动汽车充电桩缺少有效状态监测的情况,设计了基于嵌入式ARM平台的数据采集终端。
终端采用模块化设计,包括数据采集处理、ARM处理平台和数据远传等三部分。
数据采集部分采用CAN/RS485通讯,抗干扰能力强。
通过ARM和无线技术的有效结合,系统能够独立完成充电站系统运行分析所需主要参数的采集、存储和转发工作。
该方案对于提高电动汽车充电站运行维护效率,降低运维成本,具有一定的参考价值。
1充电桩数据采集终端设计方案电动汽车数据采集终端主要由充电桩数据采集模块、ARM数据处理模块和后台数据远传模块三大部分组成。
其中,充电桩数据采集模块通过CAN通讯或RS485通讯与充电桩控制器连接,以通讯方式从充电桩控制器中获取充电桩实时数据;ARM数据处理模块则依靠ARM微控制器的强大处理能力,对不同厂家和型号的充电桩数据进行协议解析、数据转发和存储;后台数据远传模块根据现场的网络布线环境,可选择有线或无线方式将采集数据远传至后台主站系统。

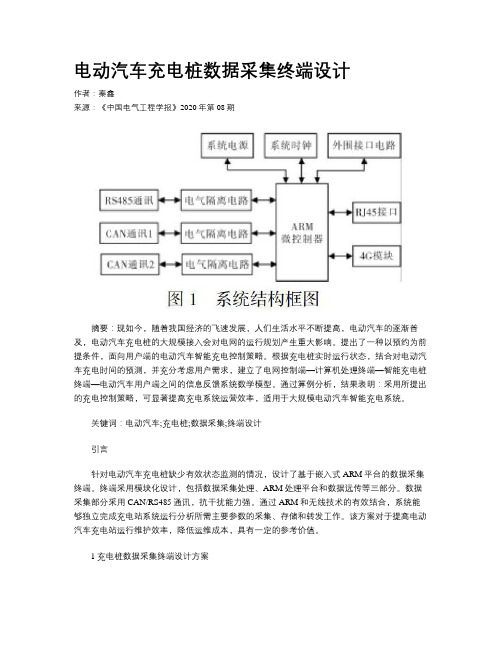

系统设计结构如图1所示。
1.1充电桩运行工况数据采集通过充电桩数据采集终端,获取充电桩运行工况数据,包括设备状态、电气信息、故障告警、开关状态、通讯报文、温度湿度、计量信息共七类数据,以此作为充电桩状态评价数据分析、模型构建的基础。
