拉线制作安装作业指导书概论

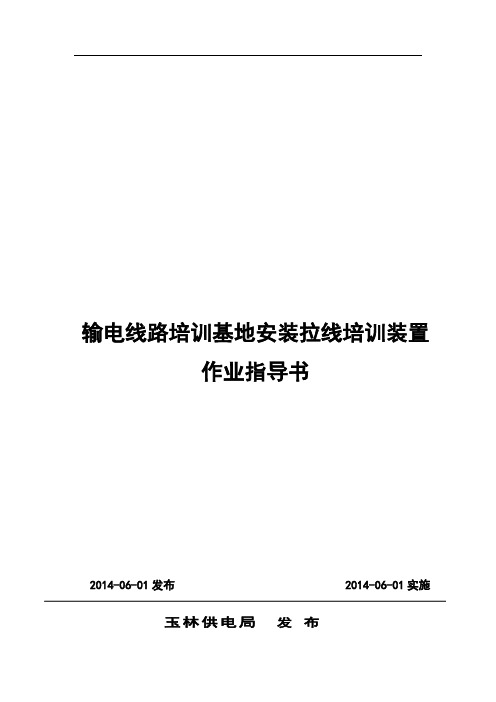

输电线路培训基地安装拉线培训装置作业指导书玉林供电局发布目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5安全风险及控制措施 (3)6作业项目、方法及标准 (3)7 使用方法 (3)8 回顾与改进 (5)附录A (6)附录B ............................................................................................................................. 错误!未定义书签。

前言为规范输电线路拉线停电更换作业工作，保证作业过程的安全及质量，制定本作业指导书。

本作业指导书由广西电网公司生产技术部提出并归口。

本作业指导书起草单位：玉林供电局本作业指导书主要起草人：陈健文本作业指导书主要审核人：本作业指导书审定人：本作业指导书批准人：本作业指导书由负责解释。

输电线路培训基地安装拉线培训装置作业指导书1 适用范围本指导书适用于35kV至500kV线路停电更换拉线的培训、考评作业。

2 规范性引用文件GB26859—2011 电力安全工作规程(电力线路部分)GB 50173-92 35kV及以下架空电力线路施工及验收规范GB 50233—2005 110～500kV架空电力线路施工及验收规范电气工作票技术规范(整合本)3 技术术语无4 作业准备4.1人员配备4.2 技术资料4.3 物品配置5安全风险及控制措施6 作业项目、方法及标准7 拉线装置使用方法当上一位培训人员按照《送电线路运行与检修专业指导书—实操评分标准》制作完成后，可以放松锚固的拉线盘，直接把下把段的拉线剪断，再拉动放线盘补充因操作时消耗的材料就可进行下一位培训人员进行拉线更换的操作8回顾与改进本作业指导书由各供电局针对执行情况定期进行总结回顾，并提出改进或修订意见报广西电网公司生产技术部。

南钦铁路NQ1标段路基工程编号：010路基接触网基础及拉线基础施工作业指导书单位：编制:审核:批准：2011年2月28日发布2011年3月1日执行路基接触网基础及拉线基础施工作业指导书1。

编制目的明确中铁十九局集团有限公司南钦铁路NQ1标工程指挥部管段内路基接触网基础和拉线基础的工艺流程、施工要点和相应的工艺标准，指导、规范路基接触网基础及拉线施工。

2。

编制依据2.1 《客运专线铁路路基工程施工技术指南》（TZ212—2005）。

2。

2 《客运专线铁路路基工程施工质量验收暂行标准》铁建设［2005］160号。

2。

3 五象南至大塘区间接触网路基基础平面布置图.2.4 大塘至小董西区间接触网路基基础平面布置图。

2。

5 接触网支柱钻孔基础构造图（广西沿海施网507—Ⅵ）。

3。

适用范围广西沿海铁路南宁至钦州北段扩能改造工程NQ1标管段内路基接触网基础及拉线基础施工.4。

施工程序与工艺流程4.1 施工工艺流程施工准备桩位测设旋挖钻机就位干法钻孔(人工挖孔）成孔检查钢筋笼安装预埋件安装质量检验安装串筒、立模灌注砼养生4.2施工程序1、场地清理在路基基床施工完成并检验合格后，清理平整出施工场地,并尽量减少对路基基床的破坏。

2、测量放样接触网支柱基础及下锚拉线基础距线路中线距离为Cx+175+50mm（Cx为支柱侧面界限,具体数值见相关的接触网平面布置图）。

采用全站仪进行放样，定出控制轴线，钉木桩标出接触网立柱中心位置，并设置护桩。

埋设护桩时必须用水泥砂浆（或砼）包裹并标识明确，钻机就位前认真核对桩位。

3、钻孔(人工挖孔）成孔接触网支柱基础及下锚拉线基础采用旋挖钻机钻孔或人工挖孔成孔，在成孔过程中随时检查桩孔轴线位置、桩径和垂直度。

在钻至桩顶以下3。

5m处时，检测基底承载力,以确定桩长.基底承载力不得小于150kpa，若发现地质情况与设计不符，须及时将情况反馈。

钻孔（人工挖孔）时在桩孔四周铺设彩条布,用于钻孔渣土的临时堆放，避免渣土污染路基基床顶面级配碎石,堆放的渣土及时清理，采用自卸车运出施工场地，堆放至合适的位置。

新建铁路包西铁路通道包头至省界段电气化工程接触网拉线锚板及拉线基础作业指导书中铁电化局集团第一工程有限公司包西铁路通道第六合同项目经理部二O O九年五月目录1制定依据 (1)2拉线基础及拉线锚板用料 (1)2.1 拉线基础 (1)2.2 附加悬挂下锚 (1)3 锚板及基础坑定位及基坑开挖 (2)3.1 坑位定测方法 (2)3.2 基坑开挖 (2)4 基础浇制和锚板埋设 (3)4.1 基础浇制 (3)4.2 锚板埋设 (4)5 安全注意事项 (4)5.1 基坑开挖 (4)5.2 文明施工 (5)5.3 其他要求 (5)第 1 页包西铁路通道包头至省界段电气化工程接触网拉线锚板及拉线基础作业指导书1制定依据1.1 TZ10208—2019《客货共线铁路电力牵引供电工程施工技术指南》；1.2 TB10421—2019《铁路电力牵引供电工程施工质量验收标准》；1.3 TB10210-2019《铁路混凝土与砌体工程施工规范》；1.4 中铁设计咨询院施工图《包大施网-107》、《包大施网-108》、《肆化（02）-1002》及相关规范、标准和设计原则。

2拉线基础及拉线锚板用料2.1 拉线基础接触网网锚及中锚拉线基础均采用包大施网107-12，带排水孔的拉线基础采用包大施网107-13。

其中10KN+15KN拉线基础采用A1和TA1型，15KN+15KN 采用A2和TA2型，15KN+20KN采用A3和TA3型，混凝土采用C20混凝土，垫层采用C10混凝土。

各型拉线基础所用料见下表：表1 包大施网107-12材料表表2 包大施网107-13材料表2.2 附加悬挂下锚附加悬挂下锚按照肆化（02）-1002及包大施网108施工，当下锚拉线与地面夹角小于60°时，拉线盘埋深2.1m采用φ30×3000+φ20×700，拉线盘埋深1.8m采用φ30×2650+φ20×700。

目录
1适用范围 (3)
1.1电压等级 (3)
1.2电气类别 (3)
2编写依据 (3)
3作业流程图 (4)
4安全风险辨析与预控 (4)
5作业内容 (6)
5.1作业前施工条件 (6)
5.2施工准备 (6)
5.3主要作业内容 (7)
5.4质量检验 (10)
1 适用范围
1.1 电压等级
35kV及以下配网工程。

1.2 电气类别
架空线工程的拉线制作安装。

2 编写依据
表2-1 编写依据
3 作业流程图
图3-1 作业流程图
4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1（续）
施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。

5 作业内容
5.1 作业前施工条件
表5-1 作业前施工条件
表5-1（续）
5.2 施工准备
表5-2 施工准备
5.3 主要作业内容
表5-3 主要作业内容
表5-3（续）
表5-3
（续）
5.4 质量检验
表5-4 质量检验。

接触网基础及拉线基础施工作业指导书1、适用范围适用于接触网基础及拉线基础施工。

2、作业准备2.1、内业技术准备在开工前组织技术人员阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。

2.2、外业技术准备施工作业段中所涉及的各种施工条件调查、外部技术数据收集。

临时居住场所修建、材料存放区域、施工机械准备等。

3、技术要求3.1、接触网支柱基础宜在路基基床表层填筑完成后开始施工。

如要在基床表层填筑前开始施工，则基床表层施工时应特别注意接触网支柱基础周边的级配碎石压实效果。

3.2、施工前按设计的混凝土等级设计配合比，并进行室内试验，将试验结果形成书面报告，报监理审批。

3.3、在多工点开始同时施工前，根据初选的机械、设备和人员配置选取不小于2个接触网支柱基础作为试验性施工，检验施工方案的可行性，确定施工工艺参数，并报监理确认。

4、施工程序与工艺流程4.1、施工程序施工程序为：施工准备→试验性施工→工艺确定→测量放样→钻孔→清孔→成孔检查→钢筋笼安装→下锚螺栓预埋与固定→接地端子焊接→立模→下锚螺栓位置复核→浇筑混凝土→养护。

4.2、工艺流程工艺流程图具体见下图15、施工要求5.1、施工准备施工前应对设计要求进行明确，接触网基础的位置、标高、结构形式、预埋件位置及数量、结构尺寸的允许偏差等关键参数必须清楚明了，所使用的预埋件要有检验合格证书方可使用，试验室应对现场的钢筋等原材料进行抽样检查。

试验性施工方案：根据设计图纸，接触网支柱基础分为地上部分与地下部分。

为了保证接触网支柱基础的施工质量和施工便利，初步选定按照地下部分先定位、先浇筑，地上部分后立模、后浇筑的施工工艺进行，以期达到预埋螺栓组定位准确，基础外露部分整齐、美观的效果。

5.2、施工工艺5.2.1、测量放样技术人员应对施工段落内的所有接触网支柱基础及拉线基础的设计里程位置进行统计，建立台账，然后书面交底于测量人员。

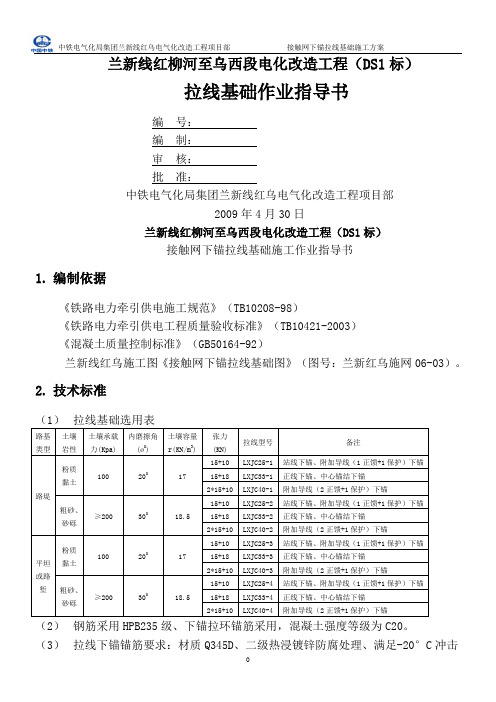

兰新线红柳河至乌西段电化改造工程（DS1标）拉线基础作业指导书编号：编制：审核：批准：中铁电气化局集团兰新线红乌电气化改造工程项目部2009年4月30日兰新线红柳河至乌西段电化改造工程（DS1标）接触网下锚拉线基础施工作业指导书1.编制依据《铁路电力牵引供电施工规范》（TB10208-98）《铁路电力牵引供电工程质量验收标准》（TB10421-2003）《混凝土质量控制标准》（GB50164-92）兰新线红乌施工图《接触网下锚拉线基础图》（图号：兰新红乌施网06-03）。

2.技术标准（1）拉线基础选用表路基类型土壤岩性土壤承载力(Kpa)内磨擦角(ø0)土壤容量r(KN/m3)张力(KN)拉线型号备注路堤粉质黏土100 2001715+10 LXJC25-1 站线下锚、附加导线（1正馈+1保护）下锚15+18 LXJC33-1 正线下锚、中心锚结下锚2*15+10 LXJC40-1 附加导线（2正馈+1保护）下锚粗砂、砂砾≥200 30018.515+10 LXJC25-2 站线下锚、附加导线（1正馈+1保护）下锚15+18 LXJC33-2 正线下锚、中心锚结下锚2*15+10 LXJC40-2 附加导线（2正馈+1保护）下锚平坦或路堑粉质黏土100 2001715+10 LXJC25-3 站线下锚、附加导线（1正馈+1保护）下锚15+18 LXJC33-3 正线下锚、中心锚结下锚2*15+10 LXJC40-3 附加导线（2正馈+1保护）下锚粗砂、砂砾≥200 30018.515+10 LXJC25-4 站线下锚、附加导线（1正馈+1保护）下锚15+18 LXJC33-4 正线下锚、中心锚结下锚2*15+10 LXJC40-4 附加导线（2正馈+1保护）下锚（2）钢筋采用HPB235级、下锚拉环锚筋采用，混凝土强度等级为C20。

（3）拉线下锚锚筋要求：材质Q345D、二级热浸镀锌防腐处理、满足-20°C冲击韧性。

GJ-35型拉线制作与安装（一）、拉线的简况一、拉线是输配电架空线路重要组成部分，在线路中起着平衡杆塔的不平衡张力；稳定杆塔的作用二、拉线的主要种类1、普通拉线应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载。

；2、防风拉线由两根普通拉线组成，装在线路垂直方向电杆两侧，多用于中间直线杆，用来加强电杆防风抗倾倒能力。

3、十字拉线一般在耐张杆处装设，为加强耐张杆的稳定性，安装顺线路和横线路的人字拉线，总称十字拉线4、水平拉线在不能直接做普通拉线的地方，如跨越交通要道，则可用水平拉线。

5、共同拉线应用在直线线路上，如同一电杆的一侧导线粗，另一侧导线细，则两侧荷载不同产生的不平衡张力，但又无地方装设拉线，只能把拉线装设在第二根电杆上。

地址；型拉线Y、6．主要应用在电杆较高、横担层数较多、架设多条导线之处，可在张力合成点上两面处装设Y型拉线。

门型杆在张力合成点处装设Y型拉线，如跨越铁路、公路河道等两侧档距较大的门型杆须安Y型拉线。

V型拉线是Y型拉线的特殊形式。

（照片、图片）地址；待定7、弓型拉线，在因受地形或周围环境限制的地方装设。

三、普通拉线的基本结构拉线由拉线抱箍、延长环、楔型线夹、钢绞线、UT型线夹、拉线棒和拉线盘等组成。

（每件材料照片说明）（二）、GJ-35普通拉线的制作与安装本课重点主要讲解GJ-35普通拉线的制作与安装作业流程一、危险点分析及控制措施1、危险点防止高处落坠，防止高处落物伤人，防止钢绞线反弹伤人2、控制措施：正确使用安全带；高处作业不要失去安全保护装设安全围网，地面配合人员应站在物体坠落半径以外，防止高处落物伤害；在拉线制作过程中，控制钢绞线点距端头不应过远；:二、拉线制作与安装的有技术和工艺要要求1、拉线棒外露地面部分的长度应为500～700mm。

2、安装前丝扣上应涂润滑剂；3、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；4、拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢；5.）UT型线夹螺杆应露扣，并应有不小于1/2螺杆丝扣长度可供调紧，调整后，UT 。

1.工程概况1.1 500千伏方牡敦包送电线路工程为紧凑型线路设计，由我公司负责施工的第Ⅰ标段线路长度138.231km，共有铁塔291基。

线路沿线通过的地区93.8%为山地和高山，森林密布，全线大部分铁塔施工作业面狭小，施工难度较大。

1.2主要塔型有：直线塔：DCZ1、DCZ2、DCZ3、DCZ4、DCZ5五种。

耐张塔：DCJ1、DCJ2、DCJ3、DCJ4、DJ五种。

紧凑型线路直线塔具有如下特点：1.平口至横担高度及曲臂开档尺寸均很大。

2.横担重量较大。

3.铁塔柔性较大。

根据施工现场的实际情况和铁塔的结构特点，由于紧凑型直线铁塔平口至横担高度较高、横担较重、以及平口部位截面尺寸及设计规定等限制条件，本工程铁塔组立采用外拉线内悬浮抱杆分解组立的方法进行施工。

对于受地形限制无法采取外拉线内悬浮抱杆分解组立的方法施工的个别塔位由项目部另行编制组装方法。

紧凑型线路耐张塔较常规干字型耐张塔仅增加了顺线路方向的跳线横担，组装方法与常规方法类同。

1.3抱杆使用表经分析计算，我公司现有抱杆在本工程中按下表使用：表1塔型数量统计表表22施工规定2.1线路规定方向如下图1：2.2铁塔螺栓的穿入方向应符合下列规定：2.2.1对立体结构： a ．水平方向由内向外； b ．垂直方向由下向上。

2.2.2对平面结构：a ．顺线路方向，由小号侧穿入；b ．横线路方向，两侧由内向外，中间由左向右（面向大号侧）；c ．垂直方向，由下向上。

2.3脚钉布置： 2.3.1.直线塔：按设计图纸所示：平口以下塔身及接腿布置在D 腿，平口以上塔头按设计图纸布置在A 、D 腿。

2.3.2. 转角塔及终端塔：下导线横担以下设置在转角外侧的主材上, 上下导线横担之间设置在转角内侧的主材上,上导线横担至塔顶设置在转角外侧的主材上。

注：a.右转时，脚钉由下向上所在主材的位置为：A →D →A 。

b.左转时，脚钉由下向上所在主材的位置为：D →A →D 。

最新d接触⽹拉线基础及拉线锚板作业指导书d接触⽹拉线基础及拉线锚板作业指导书新建铁路包西铁路通道包头⾄省界段电⽓化⼯程接触⽹拉线锚板及拉线基础作业指导书中铁电化局集团第⼀⼯程有限公司包西铁路通道第六合同项⽬经理部⼆O O九年五⽉⽬录1制定依据 (1)2拉线基础及拉线锚板⽤料 (1)2.1 拉线基础 (1)2.2 附加悬挂下锚 (2)3 锚板及基础坑定位及基坑开挖 (3)3.1 坑位定测⽅法 (3)3.2 基坑开挖 (4)4 基础浇制和锚板埋设 (4)4.1 基础浇制 (4)4.2 锚板埋设 (5)5 安全注意事项 (6)5.1 基坑开挖 (6)5.2 ⽂明施⼯ (6)5.3 其他要求 (6)包西铁路通道包头⾄省界段电⽓化⼯程接触⽹拉线锚板及拉线基础作业指导书1制定依据1.1 TZ10208—2008《客货共线铁路电⼒牵引供电⼯程施⼯技术指南》；1.2 TB10421—2003《铁路电⼒牵引供电⼯程施⼯质量验收标准》；1.3 TB10210-2001《铁路混凝⼟与砌体⼯程施⼯规范》；1.4 中铁设计咨询院施⼯图《包⼤施⽹-107》、《包⼤施⽹-108》、《肆化（02）-1002》及相关规范、标准和设计原则。

2拉线基础及拉线锚板⽤料2.1 拉线基础接触⽹⽹锚及中锚拉线基础均采⽤包⼤施⽹107-12，带排⽔孔的拉线基础采⽤包⼤施⽹107-13。

其中10KN+15KN拉线基础采⽤A1和TA1型，15KN+15KN采⽤A2和TA2型，15KN+20KN采⽤A3和TA3型，混凝⼟采⽤C20混凝⼟，垫层采⽤C10混凝⼟。

各型拉线基础所⽤料见下表：表1 包⼤施⽹107-12材料表表2 包⼤施⽹107-13材料表2.2 附加悬挂下锚附加悬挂下锚按照肆化（02）-1002及包⼤施⽹108施⼯，当下锚拉线与地⾯夹⾓⼩于60°时，拉线盘埋深2.1m采⽤φ30×3000+φ20×700，拉线盘埋深1.8m采⽤φ30×2650+φ20×700。

第五章拉线安装第５.０.１条拉线盘的埋设深度和方向，应符合设计要求。

拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为５００～７００ｍｍ。

拉线坑应有斜坡，回填土时应将土块打碎后夯实。

拉线坑宜设防沉层。

第５.０.２条拉线安装应符合下列规定：一、安装后对地平面夹角与设计值的允许偏差，应符合下列规定：１.３５ｋＶ架空电力线路不应大于１°；２.１０ｋＶ及以下架空电力线路不应大于３°；３.特殊地段应符合设计要求。

二、承力拉线应与线路方向的中心线对正；分角拉线应与线路分角线方向对正；防风拉线应与线路方向垂直。

三、跨越道路的拉线，应满足设计要求，且对通车路面边缘的垂直距离不应小于５ｍ。

四、当采用ＵＴ型线夹及楔形线夹固定安装时，应符合下列规定：１.安装前丝扣上应涂润滑剂；２.线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股；３.拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为３００～５００ｍｍ，尾线回头后与本线应扎牢；４.当同一组拉线使用双线夹并采用连板时，其尾线端的方[向应统一；５.ＵＴ型线夹或花篮螺栓的螺杆应露扣，并应有不小于１／２螺杆丝扣长度可供调紧，调整后，ＵＴ型线夹的双螺母应并紧，花篮螺栓应封固。

五、当采用绑扎固定安装时，应符合下列规定：１.拉线两端应设置心形环；２.钢绞线拉线，应采用直径不大于３.２ｍｍ的镀锌铁线绑扎固定。

绑扎应整齐、紧密、最小缠绕长度应符合表５.０.２的[规定。

表５.０.２最小缠绕长度第５.０.３条采用拉线柱拉线的安装，应符合下列规定：一、拉线柱的埋设深度，当设计无要求时，应符合下列规[定：]１.采用坠线的，不应小于拉线柱长的１／６；２.采用无坠线的，应按其受力情况确定。

二、拉线柱应向张力反方向倾斜１０°～２０°。

三、坠线与拉线柱夹角不应小于３０°。

四、坠线上端固定点的位置距拉线柱顶端的距离应为２５０ｍｍ。
