N线E线零线等之间的区
别
The latest revision on November 22, 2020
N线、PE线和PEN线、地线、零线之间的区别
1、中线（N线）是从发电机或电力变压器中性点引出的线，如果它不接地就称为中线，如果将它良好接了地（它的接电阻有严格的规定,必须小于等于欧姆，这样才能保证用电设备正常使用），因为大地的电位为零，中性线和大地的连接点称为“零点”，所以此时的中线就又称为零线了。
2、地线（PE线）:我们给家用电器金属外壳接的电线，通常是为了安全和消除静电而接的地线，它对接地电阻没有严格的要求。
接地线也叫保护线，保护人体不会因用电设备外壳意外带电而触电。
3、中线接地后变成零线，然后用于用电设备工作回路中，所以这种接地也称为“工作接地”
4、地线用于保护人体不被带电金属电击，所以也称为“保护接地”
5、三相四线制也就是人们通常说的TN-C系统，就是中性线《零线N》和保护线《接地线PE》是合一的，称为PEN线。
6、三相五线制也就是人们通常说的TN-S系统，就是中性线《零线N》和保护线《接地线PE》是分开的，互相独立的两根线。
7、TN-C-S系统：就是中性线《零线N》和保护线《接地线PE》部分是合一的，局部采用专设的保护线。

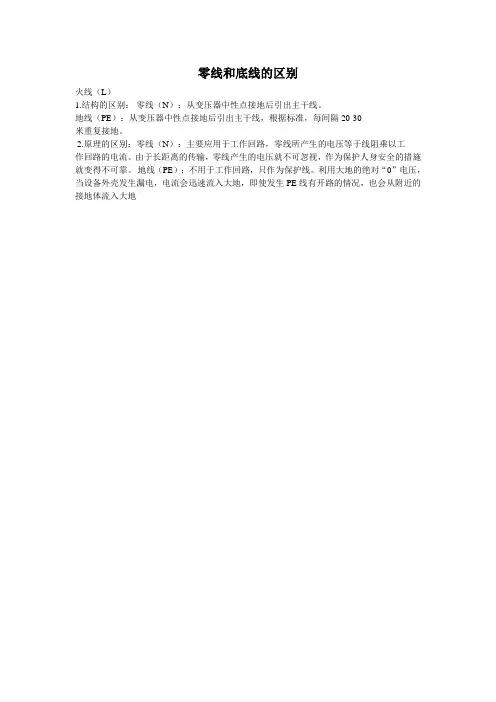

零线和底线的区别
火线（L）
1.结构的区别：零线（N）：从变压器中性点接地后引出主干线。
地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30
米重复接地。
2.原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工
作回路的电流。
由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。
地线（PE）：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。
火线、零线、地线的区分方法在家庭用电中，国家标准的电压是220V，也叫单相供电，分别有一根火线、零线、保护地线进行供电，如何区别它们。
零线（中性线）——零线是变压器二次侧中性点引出的线路。
与相线构成回路对用电设备进行供电。
火线（相线）——跟零线之间的电压有220伏。
零线和火线形成回路，提供电能。
地线——从地壳中埋设接地装置引出，作为接地保护地线。
国家规定有金属外壳的家用电器必须安装地线，还有在潮湿环境下使用的家用电器要安装地线比如:洗衣机、电冰箱等。
零线和地线区别1.零线和地线这两个是不同的概念，不是一回事，千万别互换或混接。
2.地线的对地电位为零,是就近接地。
3.零线的对地电位不一定为零。
零线是在最近的变电所接地，和本地的接地可能有一定的电位差。
4.零线有时候会电人。
当火线有电，但设备不工作时，可能是零线断了，从断点靠近设备一端的零线都是带220V电的，和火线一样。
如何区分电源线的火线、零线和地线一、接线标准：火线(L)颜色须用红色、黄色、绿色零线(N)颜色须用黑色、蓝色地线(PE)颜色须用黄、绿双色线面对3孔插座，左零，右火，中间地二、在总线上装一漏电断路器,用一灯泡接在火线和零线或火线和地线上,如漏电断路器动作说明是地线,否则是零线.测试时要注意安全，可能会有小火花，要有心里要准备，别吓一跳！三、如果在家中：1、通电，用电笔测，会亮的全是火线。
2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线。
3、剩下不亮的全是地线。
最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头上,从亮度上就可以区别零和地.亮的是零,稍暗的是地.四、用万用表将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。
零线对地电阻小于4欧为可靠接地。
用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。
如何区分火线零线和地线 Revised by BLUE on the afternoon of December 12,2020.火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。
零线－淡蓝色。
地线是黄绿相间。
如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

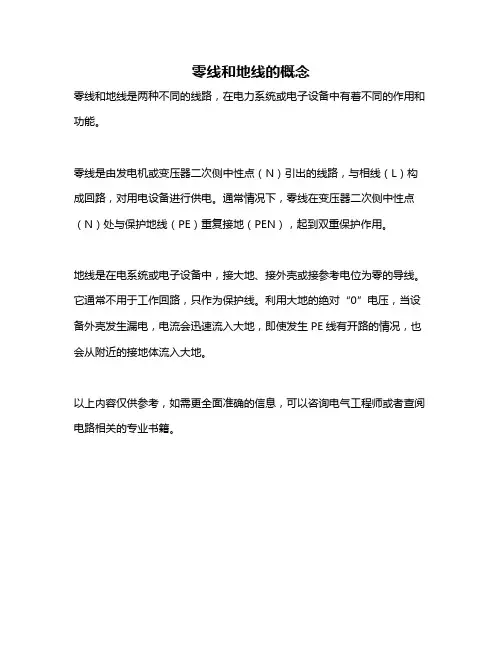

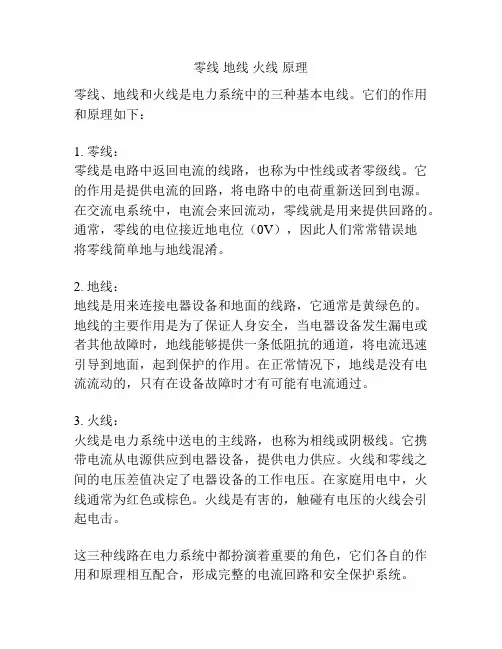

零线和地线的概念
零线和地线是两种不同的线路，在电力系统或电子设备中有着不同的作用和功能。
零线是由发电机或变压器二次侧中性点（N）引出的线路，与相线（L）构成回路，对用电设备进行供电。
通常情况下，零线在变压器二次侧中性点（N）处与保护地线（PE）重复接地（PEN），起到双重保护作用。
地线是在电系统或电子设备中，接大地、接外壳或接参考电位为零的导线。
它通常不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。
以上内容仅供参考，如需更全面准确的信息，可以咨询电气工程师或者查阅电路相关的专业书籍。

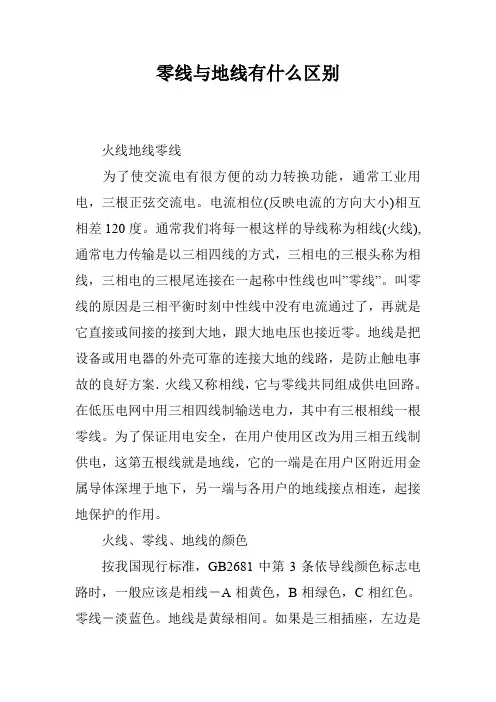

零线与地线有什么区别火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫”零线”。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。
零线－淡蓝色。
地线是黄绿相间。
如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网ABC中的任意一相,零线是指三相四线对地无电压有电流的那一根电线,三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的.一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。
N线E线零线等之间的
区别
集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
N线、PE线和PEN线、地线、零线之间的区别
1、中线（N线）是从发电机或电力变压器中性点引出的线，如果它不接地就称为中线，如果将它良好接了地（它的接电阻有严格的规定,必须小于等于欧姆，这样才能保证用电设备正常使用），因为大地的电位为零，中性线和大地的连接点称为“零点”，所以此时的中线就又称为零线了。
2、地线（PE线）:我们给家用电器金属外壳接的电线，通常是为了安全和消除静电而接的地线，它对接地电阻没有严格的要求。
接地线也叫保护线，保护人体不会因用电设备外壳意外带电而触电。
3、中线接地后变成零线，然后用于用电设备工作回路中，所以这种接地也称为“工作接地”
4、地线用于保护人体不被带电金属电击，所以也称为“保护接地”
5、三相四线制也就是人们通常说的TN-C系统，就是中性线《零线N》和保护线《接地线PE》是合一的，称为PEN线。
6、三相五线制也就是人们通常说的TN-S系统，就是中性线《零线N》和保护线《接地线PE》是分开的，互相独立的两根线。
7、TN-C-S系统：就是中性线《零线N》和保护线《接地线PE》部分是合一的，局部采用专设的保护线。

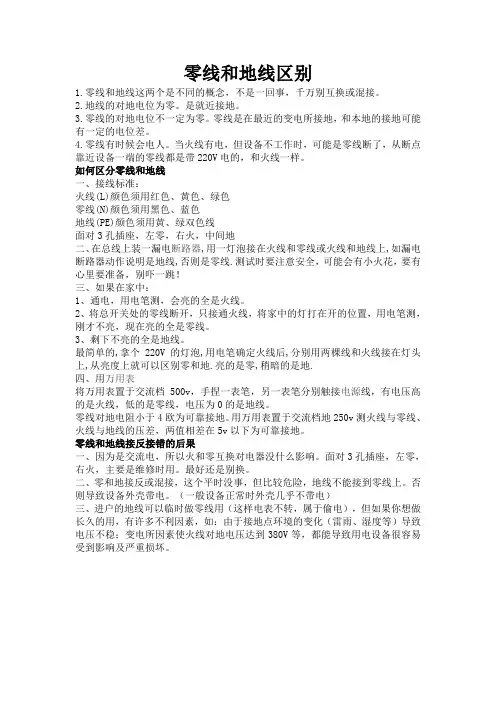

零线和地线区别1.零线和地线这两个是不同的概念，不是一回事，千万别互换或混接。
2.地线的对地电位为零。
是就近接地。
3.零线的对地电位不一定为零。
零线是在最近的变电所接地，和本地的接地可能有一定的电位差。
4.零线有时候会电人。
当火线有电，但设备不工作时，可能是零线断了，从断点靠近设备一端的零线都是带220V电的，和火线一样。
如何区分零线和地线一、接线标准：火线(L)颜色须用红色、黄色、绿色零线(N)颜色须用黑色、蓝色地线(PE)颜色须用黄、绿双色线面对3孔插座，左零，右火，中间地二、在总线上装一漏电断路器,用一灯泡接在火线和零线或火线和地线上,如漏电断路器动作说明是地线,否则是零线.测试时要注意安全，可能会有小火花，要有心里要准备，别吓一跳！三、如果在家中：1、通电，用电笔测，会亮的全是火线。
2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线。
3、剩下不亮的全是地线。
最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头上,从亮度上就可以区别零和地.亮的是零,稍暗的是地.四、用万用表将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。
零线对地电阻小于4欧为可靠接地。
用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。
零线和地线接反接错的后果一、因为是交流电，所以火和零互换对电器没什么影响。
面对3孔插座，左零，右火，主要是维修时用。
最好还是别换。
二、零和地接反或混接，这个平时没事，但比较危险，地线不能接到零线上。
否则导致设备外壳带电。
（一般设备正常时外壳几乎不带电）三、进户的地线可以临时做零线用（这样电表不转，属于偷电），但如果你想做长久的用，有许多不利因素，如：由于接地点环境的变化（雷雨、湿度等）导致电压不稳；变电所因素使火线对地电压达到380V等，都能导致用电设备很容易受到影响及严重损坏。
