什么是中性线及中性线(零线)和地线的区别1

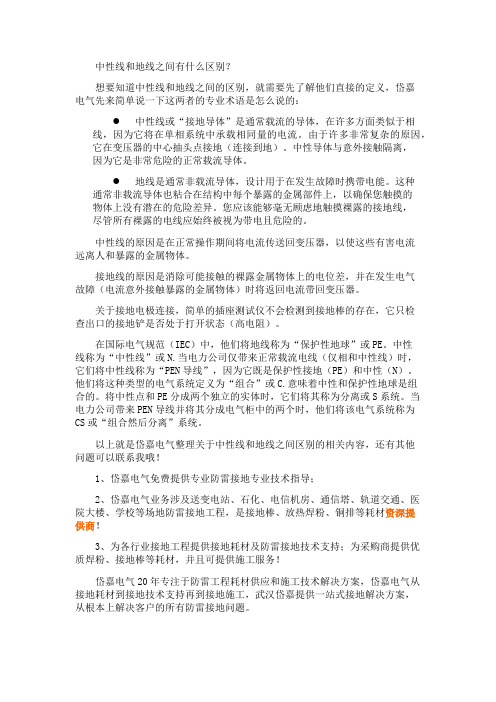

中性线和地线之间有什么区别？想要知道中性线和地线之间的区别，就需要先了解他们直接的定义，岱嘉电气先来简单说一下这两者的专业术语是怎么说的：●中性线或“接地导体”是通常载流的导体，在许多方面类似于相线，因为它将在单相系统中承载相同量的电流。

由于许多非常复杂的原因，它在变压器的中心抽头点接地（连接到地）。

中性导体与意外接触隔离，因为它是非常危险的正常载流导体。

●地线是通常非载流导体，设计用于在发生故障时携带电能。

这种通常非载流导体也粘合在结构中每个暴露的金属部件上，以确保您触摸的物体上没有潜在的危险差异。

您应该能够毫无顾虑地触摸裸露的接地线，尽管所有裸露的电线应始终被视为带电且危险的。

中性线的原因是在正常操作期间将电流传送回变压器，以使这些有害电流远离人和暴露的金属物体。

接地线的原因是消除可能接触的裸露金属物体上的电位差，并在发生电气故障（电流意外接触暴露的金属物体）时将返回电流带回变压器。

关于接地电极连接，简单的插座测试仪不会检测到接地棒的存在，它只检查出口的接地铲是否处于打开状态（高电阻）。

在国际电气规范（IEC）中，他们将地线称为“保护性地球”或PE。

中性线称为“中性线”或N.当电力公司仅带来正常载流电线（仅相和中性线）时，它们将中性线称为“PEN导线”，因为它既是保护性接地（PE）和中性（N）。

他们将这种类型的电气系统定义为“组合”或C.意味着中性和保护性地球是组合的。

将中性点和PE分成两个独立的实体时，它们将其称为分离或S系统。

当电力公司带来PEN导线并将其分成电气柜中的两个时，他们将该电气系统称为CS或“组合然后分离”系统。

以上就是岱嘉电气整理关于中性线和地线之间区别的相关内容，还有其他问题可以联系我哦！1、岱嘉电气免费提供专业防雷接地专业技术指导；2、岱嘉电气业务涉及送变电站、石化、电信机房、通信塔、轨道交通、医院大楼、学校等场地防雷接地工程，是接地棒、放热焊粉、铜排等耗材资深提供商！3、为各行业接地工程提供接地耗材及防雷接地技术支持；为采购商提供优质焊粉、接地棒等耗材，并且可提供施工服务！岱嘉电气20年专注于防雷工程耗材供应和施工技术解决方案，岱嘉电气从接地耗材到接地技术支持再到接地施工，武汉岱嘉提供一站式接地解决方案，从根本上解决客户的所有防雷接地问题。

相线、中性线和火线、零线的区别在任何一个电路中，电路不工作时，线上有电压（俗称带电）的线，叫做相线，线上无电压的线，叫做中性线。

在单相电路中，为了更形象、更好理解，为相线和中性线又分别起了两个别名，叫做火线和零线。

因此，相线=火线，零线=中性线。

相线很好理解，发电厂出来，电能输出，就是靠相线。

在三相电路中，三根相线彼此之间的夹角为120°，三根相线彼此之间的电压为380V。

它们有一个共同的交点，这个交点叫做“中性点”。

中性点与任一相线之间的电压为220V（三角函数计算得出）。

由中性点引出的线，就叫做“中性线”。

因此，额定电压为380V的电器，使用三根相线；额定电压为220V的电器，使用一根相线。

这里就出现了一个问题，电路需要形成一个完整的环，才能正常使用。

因此，在只使用一根相线的单相电路中，必须要有零线才能够正常工作。

而使用三根相线的三相电路中，不需要使用零线，也能使电器正常工作（三相电路中的零线，通常是保护接零）。

此时则会出现一个疑问——既然两个相线之间的电压就是380V，那为什么还要同时使用三根相线呢？这是因为，两根相线只有在二者之间的夹角为120°时，电压才是380V。

而如果这两根相线之间的夹角发生了变化，电压就会随之改变。

而如果使用了三根相线，它们之间的结构就要稳定得多（三角形的稳定性）。

因此，虽然两根相线也能够使额定电压为380V的电器正常工作，但通常不会这样使用。

中性线和地线都需要接地中性线（零线）接地，现在广泛使用的三夏天四线制供电系统,配电变压器的中性点一般是直接接地的,这种接地叫工作接地.从配电变压器(或发电机)的中性点引出一线叫中线(亦称工作零线).这种三相四线制的三个线端之间电压为220 伏,叫相电压,供照明或小型单相动力用. 为什么三相四线供电系统的中性点一般要与大地连接呢?其作用是这样的:(一)可迅速切断故障设备.在中性点不接地的代电系统中,一相发生接地, 接地电流很小,不足以使保护装置动作来切除故障设备.在中性点直接接地的供电系统中,发生单相接地,将引起较大的单相接地短路电流,能使保护装置迅速动作,切除故障设备.(二) 减低人体所承受的触电电压.在中性点不接地的系统中,当一相接地, 而人身又触及另一相时,人体所随的电压为380 伏的线电压.但对中性点接地的系统来说,当人身触及一相时,所随的电压为220 伏的电压.无论是中性点还是地线，它们的接地方式都是相同的。

在家庭用电中，国家标准的电压是220V，也叫单相供电，分别有一根火线、零线、保护地线进行供电，如何区别它们。

零线（中性线）——零线是变压器二次侧中性点引出的线路。

与相线构成回路对用电设备进行供电。

火线（相线）——跟零线之间的电压有220伏。

零线和火线形成回路，提供电能。

地线——从地壳中埋设接地装置引出，作为接地保护地线。

国家规定有金属外壳的家用电器必须安装地线，还有在潮湿环境下使用的家用电器要安装地线比如:洗衣机、电冰箱等。

零线和地线区别1.零线和地线这两个是不同的概念，不是一回事，千万别互换或混接。

2.地线的对地电位为零,是就近接地。

3.零线的对地电位不一定为零。

零线是在最近的变电所接地，和本地的接地可能有一定的电位差。

4.零线有时候会电人。

当火线有电，但设备不工作时，可能是零线断了，从断点靠近设备一端的零线都是带220V电的，和火线一样。

如何区分电源线的火线、零线和地线一、接线标准：火线(L)颜色须用红色、黄色、绿色零线(N)颜色须用黑色、蓝色地线(PE)颜色须用黄、绿双色线面对3孔插座，左零，右火，中间地二、在总线上装一漏电断路器,用一灯泡接在火线和零线或火线和地线上,如漏电断路器动作说明是地线,否则是零线.测试时要注意安全，可能会有小火花，要有心里要准备，别吓一跳！三、如果在家中：1、通电，用电笔测，会亮的全是火线。

2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线。

3、剩下不亮的全是地线。

最简单的,拿个220V的灯泡,用电笔确定火线后,分别用两棵线和火线接在灯头上,从亮度上就可以区别零和地.亮的是零,稍暗的是地.四、用万用表将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。

零线对地电阻小于4欧为可靠接地。

用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。

零线、地线、中性线
,中性线,地线的区别
零线即此线上电压为零;中线即此线电势处于其它线的中间或中心,如三相交流电的一根中线;地线就是接大地的线, 也就是用电线连接一块400平方厘米以上,埋入地下一米以上的金属板.
零线和中性线在三相四线中实际上是同一根线，但对于三相线中的其中一根相线来说也就是单相电路来说，它是提供这根相线的电流的回路线，如果在中性点不接地系统中它的对地电压不为零的。

中性线是指在星形接法的三相交流电路中，三根相线的连接时的一根公共线，在严格的绝对平衡的三相交流负载中，这根中性线是零电位，也就是电压为零。

但是为了防止负载不平衡而使中性线带电，则要将中性线接地。

而接地线则不是指电流回路中的线，它是一根保护线，零线接地，中性线接地，设备外壳保护接地等都是指这根线，它不参与设备的运行，正常时不提供电流回路。

简单说，中性线和零线都是从电源的中性点引出来的导线。

中性点接地后引出来的导线叫零线，中性点没有接地因出来的导线叫中性线。

和大地接通的导线叫地线。

中性点与零点、中性线与零线的区别
当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点。

中性点分电源中性点和负载中性点。

由中性点引出的导线称为中性线，简称中线。

如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性。

三相四线制供电系统中性线作用及要求在高职电工技术课程的“三相电路”的教学中，特别是非机电类的工科专业教材对中性线的解释不够全面．笔者认为，在学习三相交流电路时，不仅要熟悉三相电路中相、线电压（或电流）的关系，还要了解中性线（零线）和地线之间的区别与联系，关键是要理解中性线是如何保证负载相电压不变的作用及保护措施．以提高学生对三相电路的认识，树立正确、安全的用电意识．１、中性线零线和地线的区别当发电机三相绕组的末端连在一起，这个连接点称为中性点Ｎ，也称作零点．从中性点引出的导线称为中性线，也称作零线．从三相绕组的始端引出的三根导线Ｌ１，Ｌ２和Ｌ３称为相线，也称做端线，俗称火线．如果负载中性点与大地相连，引出的导线又可称为地线．这样，从三相绕组的始端和中性点共引出四根导线，这种电源供电方式称为三相四线制电路．在这种线路中，把相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压．它们的关系是：ｕＬ＝槡３ｕＰ．那么，中性线、零线、地线之间有什么区别与联系呢？１．１区别中性线（零线）和地线是不同的概念．（１）从结构上看，它们的接地点不同，零线（Ｎ）是从最近的发电机或变压器中心点接地，对地电位不一定为零，和本地的接地可能有一定的电位差；而地线（ＰＥ）使用的是电器的最近点接地，对地电位为零，且要根据具体要求重复接地．（２）从原理上讲，零线主要应用于工作回路．由于它所产生的电压等于线阻乘以工作回路的电流，对于远距离的输电，如线电阻大于４Ω的话，零线产生的电压就不可忽视，安全措施也不可靠了．而地线不用于工作回路，只作为保护线，利用大地的绝对零电压，当设备外壳发生漏电，电流会迅速流入大地，即使ＰＥ线有开路的情况，也会从附近接地体流入大地．通常２２０Ｖ单相回路中的一根称火线（或相线），而另一根称零线（或地线），火线与地线的这种称法只是实用中的一种俗称，严格地说应该是，如果该回路的中性点接地，则称“零线”；若不接地，则应称“中性线”，以免与接地中的“地线”相混淆．简单地说，中性线和零线都是从电源的中性点引出来的导线．中性点直接接地而取得大地的参考零电位后引出来的导线叫零线；中性点没有接地引出来的导线则叫中性线；和大地接通的导线叫地线，即用电线连接一块埋入地下１ｍ以上的金属板．中线即此线电势处于其他线的中间或中心，而零线即此线上电压为零．１．２联系中性线和零线在三相四线制中实际上是同一根线，但对于三相线路中其中的根相线即单相电路来说，它是提供这根相线电流的“回路”线，如果中性点在不接地系统中，它对地的电压是不为零的．中性线是指在“星形接法”的三相交流电路中，连接三根相线的一条“公共回线”，在严格地绝对对称（也称平衡）的三相交流负载中，这根中性线为零电位，也就是电压为零．但实际上多个单相负载接到三相电路中构成的三相负载不可能完全对称．为了防止负载不平衡而使中性线带电，则要将中性线接地．而接地线不是指电流回路中的线，它是一根保护线，零线接地，中性线接地，设备外壳保护接地等都是指这根线，它不参与设备的运行，正常时不提供电流的回路．零线有时会电人，当火线上有电，但设备不工作时，可能远处零线断开；从断点靠近设备一端的零线电压是２２０Ｖ，即零线变为火线．２中性线在三相四线制供电系统中的作用实践证明，在负载不对称的情况下又没有中性线，就形成不对称负载的三相三线制供电．但由于负载阻抗的不对称，相电流也不对称，负载相电压也自然不对称．当各相负载阻抗变化时，相电流和相电压都随之而变化，灯光会有暗有亮，其他用电器也不能正常工作．下面通过两个实例来分析和讨论中性线断开带来的危害［１］．【例题１】求在图１中，下述两种故障情况下，各相负载上的电压．（１）Ｌ１相短路；（２）Ｌ１相短路，中性线又断开．解：（１）当Ｌ１相短路时，短路电流很大，将Ｌ１相的熔断器熔断，因有中性线，Ｌ２和Ｌ３相未受影响，其电压仍为电源相电压２２０Ｖ．２中性点制度即中性点是否接地．中性点制度大致可以分为两类，即中性点接地系统与中性点绝缘系统．而按照国际电工委员会（ＩＥＣ）的规定，将低压配电系统分为ＩＴ，ＴＴ，ＴＮ三种，其中ＴＮ系统又分为ＴＮ－Ｃ，ＴＮ－Ｓ，ＴＮ－Ｃ－Ｓ三类．由以上比较可得出中性点不同运行方式下的安全措施，即中性点的绝缘运行方式和直接接地运行方式．（１）中性点的绝缘运行方式下应做到：１）所有用电设备都必须采用保护接地，而不允许采用保护接零；２）中性线的机械强度应与相线相同，中性线不允许断开；３）中性线电流不应超过变压器二次线圈额定电源的２５％，三相负荷电流不应相差太大，以免影响三相电压的平衡；４）杜绝中性线直接接地，低压配电盘必须设置三相绝缘监察设置，以便及时发现和排除低压电网中的接地故障；５）配电变压器二次侧应加装４只避雷器，以防止雷电过电压．（２）中性点的直接接地运行方式下应做到：１）所有用电设备在正常情况下不带电的金属部分，都必须采用保护接零与保护接地；２）在三相四线制的同一低压配电系统中，保护接零和保护接地不能混用，即一部分采用保护接零，而另一部分则采用保护接地，但若在同一设备上同时采用保护接零和保护接地则是允许的，因为其安全效果更好．３）要求中性线必须重复接地，因为在中性线断开的情况下，接零设备外壳上都带有２２０Ｖ的对地电压，这也是决不允许的．3结论中性线是三相电源与负载连接方式的桥梁和依据．在三相四线制供电的线路中，不论各负载是否平衡，各相负载均可承受对称的相电压，如一相发生故障，其他两相还能正常工作．即中性线起到保证。

中性线(零线)和地线的区别?在工频低压电路中，简单讲他们有结构和原理上的区别。

1、结构的区别：零线（N）：从变压器中性点接地后引出主干线。

地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。

2、原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。

由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。

地线（PE）：不用于工作回路，只作为保护线。

利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。

其实地线不止保护接地一种，下面介绍地线。

地线是接地装置的简称，地线又分为工作接地和安全性接地，其中安全性接地又可分为保护接地、防雷击接地和防电磁辐射接地。

1工作接地是用它完成回路使设备达到性能要求的接地线。

如六、七十年代农村家家户户使用的广播有一根地线，而且接地处要经常用水淋湿。

工作接地是把金属导体铜块埋在土壤里，再把它的一点用导线引出地面，这就建成了接地系统，地线要求接地电阻≤4Ω。

2保护接地为防止人们在使用家电及办公等电子设备时发生触电事故而采取的一种保护措施。

家用电器和办公设备的金属外壳都设有接地线，如其绝缘损坏外壳带电，则电流沿着安装的接地线泄入大地，以达到安全的目的，否则会给人身安全造成危害。

用电规程规定保护接地电阻应≤4Ω，而人体的电阻一般大于2000Ω，根据欧姆定律，绝缘损坏时通过人体的电流仅为总电流的1/500，从而起到保护作用。

（电压越高，人体电阻越小，也就是说，在大电压的情况下，很有可能你成了地线，电流回从你的身体上泻下）3防雷击接地为防止在雷雨季节，高大建筑物，各类通信系统以及架于建筑物上的各种天线和其它一些设施被雷击，需加装避雷针，然后用导线将其引到安装的防雷击接地系统。

4防电磁辐射接地在一些重要部门为防止电磁干扰，对电子设备加装屏蔽网，安装的屏蔽网要接入相应的接地系统，并要求接地电阻≤4Ω。

火线、零线、地线通常工业用电，三根正弦交流电,电流相位(反映电流的方向大小)相互相差120度。

每一根这样的导线称为相线(火线),电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。

在低压电网中用三相四线制输送电力，其中有三根相线一根零线。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

火线、零线、地线的颜色按我国现行标准，从线色上分，一般应该是火线－红色，零线－绿色或黄色（也有的是黑色），地线是黄绿相间。

如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。

家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。

也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。

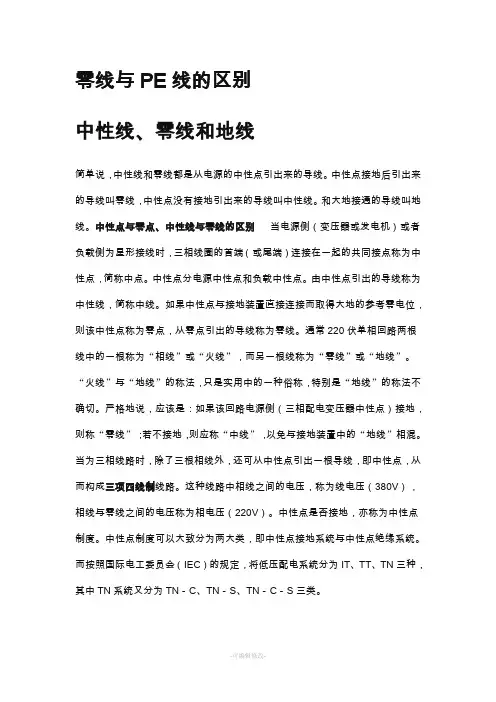

零线与PE线的区别中性线、零线和地线简单说，中性线和零线都是从电源的中性点引出来的导线。

中性点接地后引出来的导线叫零线，中性点没有接地引出来的导线叫中性线。

和大地接通的导线叫地线。

中性点与零点、中性线与零线的区别当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点。

中性点分电源中性点和负载中性点。

由中性点引出的导线称为中性线，简称中线。

如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性点称为零点，从零点引出的导线称为零线。

通常220伏单相回路两根线中的一根称为“相线”或“火线”，而另一根线称为“零线”或“地线”。

“火线”与“地线”的称法，只是实用中的一种俗称，特别是“地线”的称法不确切。

严格地说，应该是：如果该回路电源侧（三相配电变压器中性点）接地，则称“零线”；若不接地，则应称“中线”，以免与接地装置中的“地线”相混。

当为三相线路时，除了三根相线外，还可从中性点引出一根导线，即中性点，从而构成三项四线制线路。

这种线路中相线之间的电压，称为线电压（380V），相线与零线之间的电压称为相电压（220V）。

中性点是否接地，亦称为中性点制度。

中性点制度可以大致分为两大类，即中性点接地系统与中性点绝缘系统。

而按照国际电工委员会（IEC）的规定，将低压配电系统分为IT、TT、TN三种，其中TN系统又分为TN－C、TN－S、TN－C－S三类。

由以上比较我们还可以得出电网中性点不同运行方式下的安全措施，即中性点的绝缘运行方式和中性点的直接接地运行方式。

中性点绝缘运行方式下应做到：①所有用电设备都必须采用保护接地，而不允许采用保护接零；②中性线的机械强度应与相线相同，中性线不允许断开；③中性线电流不应超过变压器二次线圈额定电源的25%，三相负荷电流不应相差太大，以免影响三相电压的平衡；④杜绝中性线直接接地，低压配电盘必须设置三相绝缘监察装置，以便及时发现和排除低压电网中的接地故障；⑤配电变压器二次侧应加装4只避雷器，以防止雷电过电压。

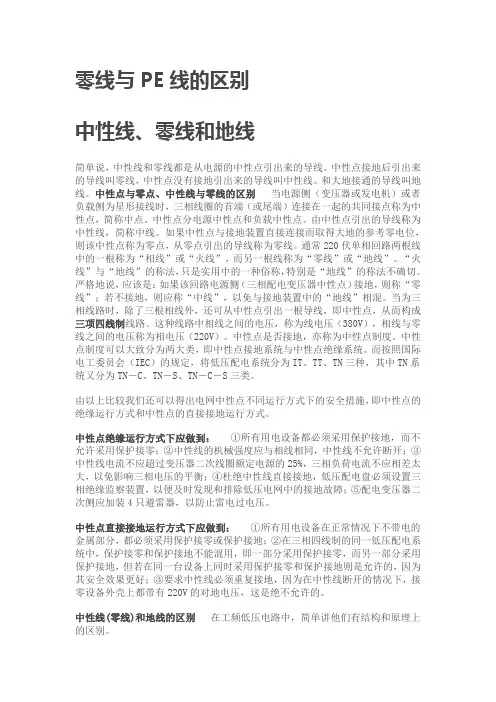

零线与PE线的区别中性线、零线和地线简单说，中性线和零线都是从电源的中性点引出来的导线。

中性点接地后引出来的导线叫零线，中性点没有接地引出来的导线叫中性线。

和大地接通的导线叫地线。

中性点与零点、中性线与零线的区别当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点。

中性点分电源中性点和负载中性点。

由中性点引出的导线称为中性线，简称中线。

如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性点称为零点，从零点引出的导线称为零线。

通常220伏单相回路两根线中的一根称为“相线”或“火线”，而另一根线称为“零线”或“地线”。

“火线”与“地线”的称法，只是实用中的一种俗称，特别是“地线”的称法不确切。

严格地说，应该是：如果该回路电源侧（三相配电变压器中性点）接地，则称“零线”；若不接地，则应称“中线”，以免与接地装置中的“地线”相混。

当为三相线路时，除了三根相线外，还可从中性点引出一根导线，即中性点，从而构成三项四线制线路。

这种线路中相线之间的电压，称为线电压（380V），相线与零线之间的电压称为相电压（220V）。

中性点是否接地，亦称为中性点制度。

中性点制度可以大致分为两大类，即中性点接地系统与中性点绝缘系统。

而按照国际电工委员会（IEC）的规定，将低压配电系统分为IT、TT、TN三种，其中TN系统又分为TN－C、TN－S、TN－C－S三类。

由以上比较我们还可以得出电网中性点不同运行方式下的安全措施，即中性点的绝缘运行方式和中性点的直接接地运行方式。

中性点绝缘运行方式下应做到：①所有用电设备都必须采用保护接地，而不允许采用保护接零；②中性线的机械强度应与相线相同，中性线不允许断开；③中性线电流不应超过变压器二次线圈额定电源的25%，三相负荷电流不应相差太大，以免影响三相电压的平衡；④杜绝中性线直接接地，低压配电盘必须设置三相绝缘监察装置，以便及时发现和排除低压电网中的接地故障；⑤配电变压器二次侧应加装4只避雷器，以防止雷电过电压。

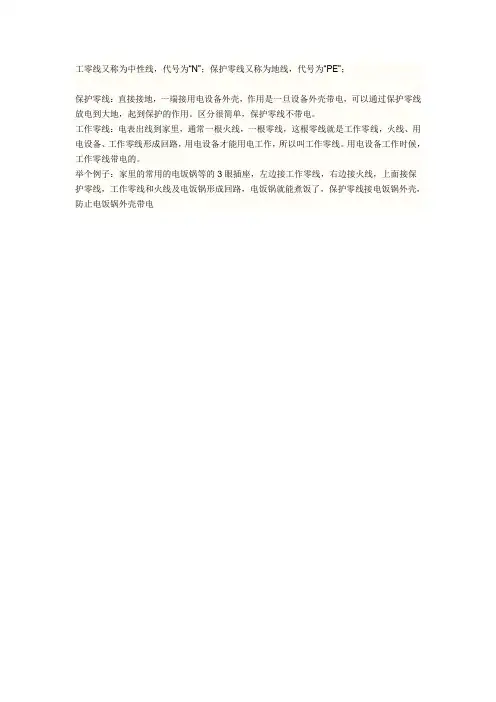

工零线又称为中性线，代号为“N”；保护零线又称为地线，代号为“PE”；
保护零线：直接接地，一端接用电设备外壳，作用是一旦设备外壳带电，可以通过保护零线放电到大地，起到保护的作用。

区分很简单，保护零线不带电。

工作零线：电表出线到家里，通常一根火线，一根零线，这根零线就是工作零线，火线、用电设备、工作零线形成回路，用电设备才能用电工作，所以叫工作零线。

用电设备工作时候，工作零线带电的。

举个例子：家里的常用的电饭锅等的3眼插座，左边接工作零线，右边接火线，上面接保护零线，工作零线和火线及电饭锅形成回路，电饭锅就能煮饭了，保护零线接电饭锅外壳，防止电饭锅外壳带电。
