火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。
零线－淡蓝色。
地线是黄绿相间。
如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网ABC中的任意一相,零线是指三相四线对地无电压有电流的那一根电线,三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的.一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
一般情况下红色是火线，蓝色是零线，黑色是地线.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念.你看我们家里的三孔电源插座,如果是正规施工,其中一个孔是火线,一个孔是零线,一个孔是地线.这里的地线整座楼汇集后接地.这才是常说的地线.多数家用电器都要求要接地线,就是要和这根地线接在一起.火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。
地线零线火线的区别和具体作用最佳答案火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B相绿色，C相红色。
零线－淡蓝色。
地线是黄绿相间。
如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

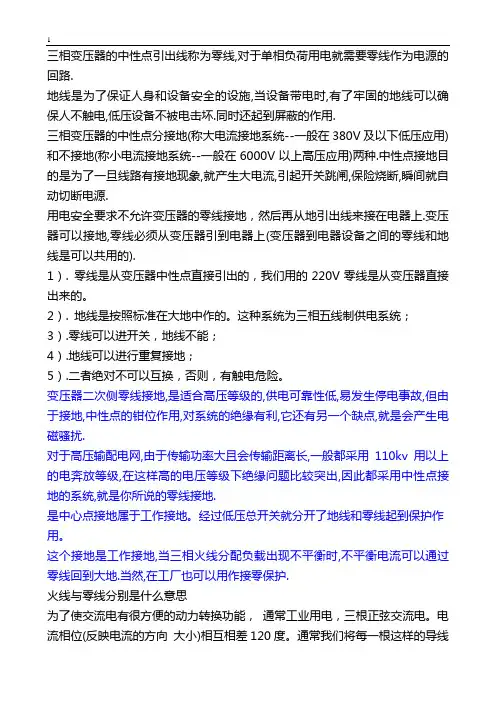

三相变压器的中性点引出线称为零线,对于单相负荷用电就需要零线作为电源的回路.地线是为了保证人身和设备安全的设施,当设备带电时,有了牢固的地线可以确保人不触电,低压设备不被电击坏.同时还起到屏蔽的作用.三相变压器的中性点分接地(称大电流接地系统--一般在380V及以下低压应用)和不接地(称小电流接地系统--一般在6000V以上高压应用)两种.中性点接地目的是为了一旦线路有接地现象,就产生大电流,引起开关跳闸,保险烧断,瞬间就自动切断电源.用电安全要求不允许变压器的零线接地，然后再从地引出线来接在电器上.变压器可以接地,零线必须从变压器引到电器上(变压器到电器设备之间的零线和地线是可以共用的).1）. 零线是从变压器中性点直接引出的，我们用的220V零线是从变压器直接出来的。
2）. 地线是按照标准在大地中作的。
这种系统为三相五线制供电系统；3）.零线可以进开关，地线不能；4）.地线可以进行重复接地；5）.二者绝对不可以互换，否则，有触电危险。
变压器二次侧零线接地,是适合高压等级的,供电可靠性低,易发生停电事故,但由于接地,中性点的钳位作用,对系统的绝缘有利,它还有另一个缺点,就是会产生电磁骚扰.对于高压输配电网,由于传输功率大且会传输距离长,一般都采用110kv用以上的电奔放等级,在这样高的电压等级下绝缘问题比较突出,因此都采用中性点接地的系统,就是你所说的零线接地.是中心点接地属于工作接地。
经过低压总开关就分开了地线和零线起到保护作用。
这个接地是工作接地,当三相火线分配负载出现不平衡时,不平衡电流可以通过零线回到大地.当然,在工厂也可以用作接零保护.火线与零线分别是什么意思为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。

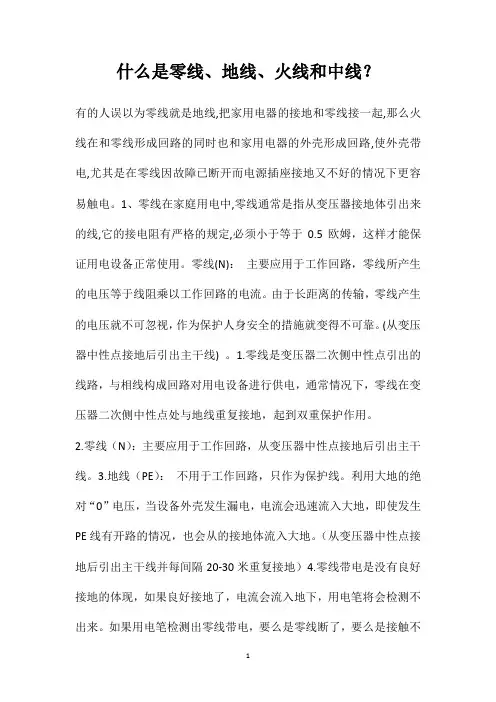

什么是零线、地线、火线和中线？有的人误以为零线就是地线,把家用电器的接地和零线接一起,那么火线在和零线形成回路的同时也和家用电器的外壳形成回路,使外壳带电,尤其是在零线因故障已断开而电源插座接地又不好的情况下更容易触电。
1、零线在家庭用电中,零线通常是指从变压器接地体引出来的线,它的接电阻有严格的规定,必须小于等于0.5欧姆，这样才能保证用电设备正常使用。
零线(N)：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。
由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。
(从变压器中性点接地后引出主干线) 。
1.零线是变压器二次侧中性点引出的线路，与相线构成回路对用电设备进行供电，通常情况下，零线在变压器二次侧中性点处与地线重复接地，起到双重保护作用。
2.零线（N）：主要应用于工作回路，从变压器中性点接地后引出主干线。
3.地线（PE）：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从的接地体流入大地。
（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）4.零线带电是没有良好接地的体现，如果良好接地了，电流会流入地下，用电笔将会检测不出来。
如果用电笔检测出零线带电，要么是零线断了，要么是接触不好。
但是，这其实是结果，而不是零线带电的原因。
零线和火线有什么区别：1.零线和地线这两个是不同的概念，不是一回事。
2.地线的对地电位为零。
使用的电器的近点接地。
3.零线的对地电位不一定为零。
零线的近接地点是在变电所或者供电的变处4.零线有时候会电人，在什么时候呢？当你的电炉子不发热了，千万不要以为没电了，不会电人，错啦！有可能存在这样的可能，离你的电器很沅的地方N线断开了，用电压表一量会发现，电器的LN线都是市电的电压！5.地线不会电人，除非很糟的情况，设计者不懂，或者胡乱搞的产品！6.在你的电路中有零线和地线的话，你会发现有一个高耐压电容在他们中间。

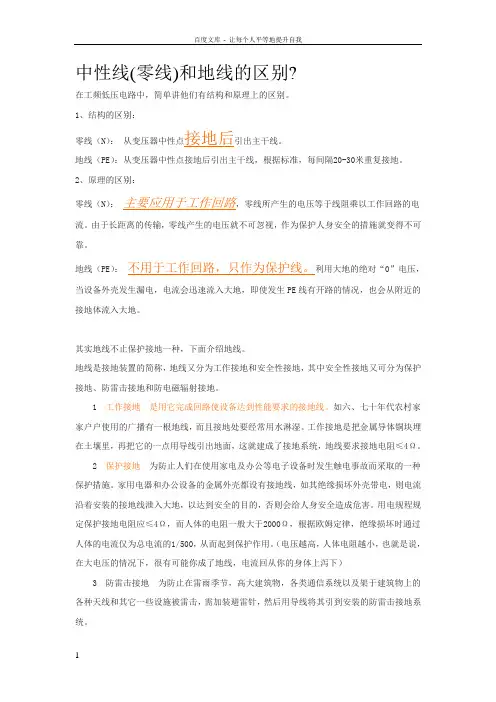

中性线(零线)和地线的区别?在工频低压电路中，简单讲他们有结构和原理上的区别。
1、结构的区别：零线（N）：从变压器中性点接地后引出主干线。
地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。
2、原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。
由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。
地线（PE）：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。
其实地线不止保护接地一种，下面介绍地线。
地线是接地装置的简称，地线又分为工作接地和安全性接地，其中安全性接地又可分为保护接地、防雷击接地和防电磁辐射接地。
1工作接地是用它完成回路使设备达到性能要求的接地线。
如六、七十年代农村家家户户使用的广播有一根地线，而且接地处要经常用水淋湿。
工作接地是把金属导体铜块埋在土壤里，再把它的一点用导线引出地面，这就建成了接地系统，地线要求接地电阻≤4Ω。
2保护接地为防止人们在使用家电及办公等电子设备时发生触电事故而采取的一种保护措施。
家用电器和办公设备的金属外壳都设有接地线，如其绝缘损坏外壳带电，则电流沿着安装的接地线泄入大地，以达到安全的目的，否则会给人身安全造成危害。
用电规程规定保护接地电阻应≤4Ω，而人体的电阻一般大于2000Ω，根据欧姆定律，绝缘损坏时通过人体的电流仅为总电流的1/500，从而起到保护作用。
（电压越高，人体电阻越小，也就是说，在大电压的情况下，很有可能你成了地线，电流回从你的身体上泻下）3防雷击接地为防止在雷雨季节，高大建筑物，各类通信系统以及架于建筑物上的各种天线和其它一些设施被雷击，需加装避雷针，然后用导线将其引到安装的防雷击接地系统。
4防电磁辐射接地在一些重要部门为防止电磁干扰，对电子设备加装屏蔽网，安装的屏蔽网要接入相应的接地系统，并要求接地电阻≤4Ω。

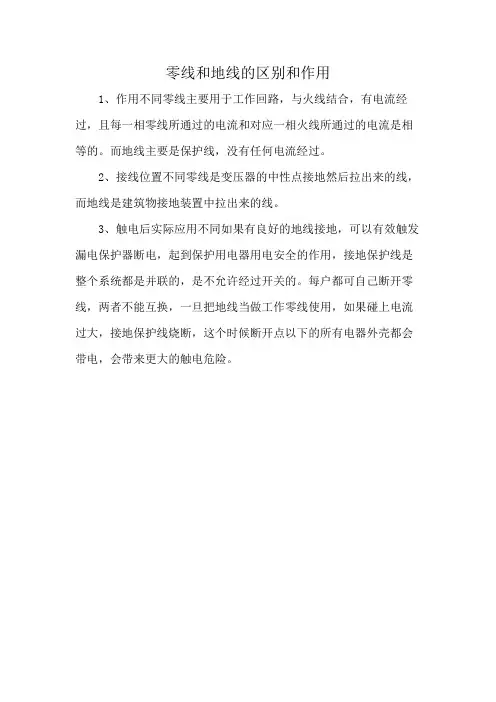

零线和地线的区别和作用
1、作用不同零线主要用于工作回路，与火线结合，有电流经过，且每一相零线所通过的电流和对应一相火线所通过的电流是相等的。
而地线主要是保护线，没有任何电流经过。
2、接线位置不同零线是变压器的中性点接地然后拉出来的线，而地线是建筑物接地装置中拉出来的线。
3、触电后实际应用不同如果有良好的地线接地，可以有效触发漏电保护器断电，起到保护用电器用电安全的作用，接地保护线是整个系统都是并联的，是不允许经过开关的。
每户都可自己断开零线，两者不能互换，一旦把地线当做工作零线使用，如果碰上电流过大，接地保护线烧断，这个时候断开点以下的所有电器外壳都会带电，会带来更大的触电危险。

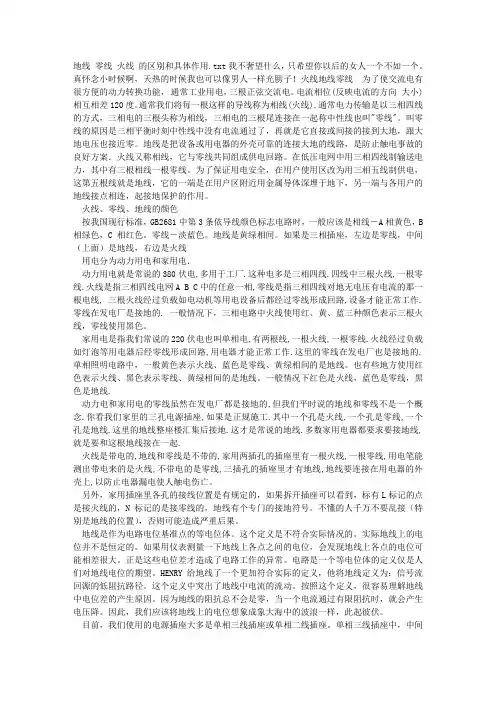

地线零线火线的区别和具体作用.txt我不奢望什么，只希望你以后的女人一个不如一个。
真怀念小时候啊，天热的时候我也可以像男人一样光膀子！火线地线零线为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案．火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线、零线、地线的颜色按我国现行标准，GB2681中第3条依导线颜色标志电路时，一般应该是相线－A相黄色，B 相绿色，C相红色。
零线－淡蓝色。
地线是黄绿相间。
如果是三相插座，左边是零线，中间（上面）是地线，右边是火线用电分为动力用电和家用电．动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.火线是指三相四线电网A B C中的任意一相,零线是指三相四线对地无电压有电流的那一根电线, 三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的. 一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
三相变压器的中性点引出线称为零线,对于单相负荷用电就需要零线作为电源的回路.地线是为了保证人身和设备安全的设施,当设备带电时,有了牢固的地线可以确保人不触电,低压设备不被电击坏.同时还起到屏蔽的作用.三相变压器的中性点分接地(称大电流接地系统--一般在380V及以下低压应用)和不接地(称小电流接地系统--一般在6000V以上高压应用)两种.中性点接地目的是为了一旦线路有接地现象,就产生大电流,引起开关跳闸,保险烧断,瞬间就自动切断电源.用电安全要求不允许变压器的零线接地，然后再从地引出线来接在电器上.变压器可以接地,零线必须从变压器引到电器上(变压器到电器设备之间的零线和地线是可以共用的).1）. 零线是从变压器中性点直接引出的，我们用的220V零线是从变压器直接出来的。
2）. 地线是按照标准在大地中作的。
这种系统为三相五线制供电系统；3）.零线可以进开关，地线不能；4）.地线可以进行重复接地；5）.二者绝对不可以互换，否则，有触电危险。
变压器二次侧零线接地,是适合高压等级的,供电可靠性低,易发生停电事故,但由于接地,中性点的钳位作用,对系统的绝缘有利,它还有另一个缺点,就是会产生电磁骚扰.对于高压输配电网,由于传输功率大且会传输距离长,一般都采用110kv用以上的电奔放等级,在这样高的电压等级下绝缘问题比较突出,因此都采用中性点接地的系统,就是你所说的零线接地.是中心点接地属于工作接地。
经过低压总开关就分开了地线和零线起到保护作用。
这个接地是工作接地,当三相火线分配负载出现不平衡时,不平衡电流可以通过零线回到大地.当然,在工厂也可以用作接零保护.火线与零线分别是什么意思为了使交流电有很方便的动力转换功能，通常工业用电，三根正弦交流电。
电流相位(反映电流的方向大小)相互相差120度。
通常我们将每一根这样的导线称为相线(火线),通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
火线，零线，地线各自颜色和作用火线又称相线，它与零线共同组成供电回路。
在低压电网中用三相四线制输送电力，其中有三根相线一根零线。
为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是地线，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。
火线是带电的,地线和零线是不带的,家用两插孔的插座里有一根火线,一根零线,用电笔能测出带电来的是火线,不带电的是零线,三插孔的插座里才有地线,地线要连接在用电器的外壳上,以防止电器漏电使人触电伤亡。
另外，家用插座里各孔的接线位置是有规定的，如果拆开插座可以看到，标有L标记的点是接火线的，N标记的是接零线的，地线有个专门的接地符号。
不懂的人千万还要乱接（特别是地线的位置），否则可能造成严重后果。
地线是作为电路电位基准点的等电位体。
这个定义是不符合实际情况的。
实际地线上的电位并不是恒定的。
如果用仪表测量一下地线上各点之间的电位，会发现地线上各点的电位可能相差很大。
正是这些电位差才造成了电路工作的异常。
电路是一个等电位体的定义仅是人们对地线电位的期望。
HENRY 给地线了一个更加符合实际的定义，他将地线定义为：信号流回源的低阻抗路径。
这个定义中突出了地线中电流的流动。
按照这个定义，很容易理解地线中电位差的产生原因。
因为地线的阻抗总不会是零，当一个电流通过有限阻抗时，就会产生电压降。
因此，我们应该将地线上的电位想象成象大海中的波浪一样，此起彼伏。
照明电路里的两根电线，一根叫火线，另一根则叫零线。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分这间的电压等于220V，就有触电的危险了。
反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
地线与零线的作用
以保护人身安全为目的，把电气设备不带电的金属外壳接地或接零，叫做保护接地及保护接零。
一、保护接地在中性点不接地的三相电源系统中，当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时，如果人站在地上用手触及外壳，由于输电线与地之间有分布电容存在，将有电流通过人体及分布电容回到电源，使人触电，如图6-7-13所示。
在一般情况下这个电流是不大的。
但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就必须采取安全措施。
图6-7-13 没有保护接地的电动机一相碰壳情况保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。
电气设备采用保护接地措施后，设备外壳已通过导线与大地有良好的接触，则当人体触及带电的外壳时，人体相当于接地电阻的一条并联支路，如图6-7-14所示。
由于人体电阻远远大于接地电阻，所以通过人体的电流很小，避免了触电事故。
图6-7-14 装有保护接地的电动机一相碰壳情况保护接地应用于中性点不接地的配电系统中。

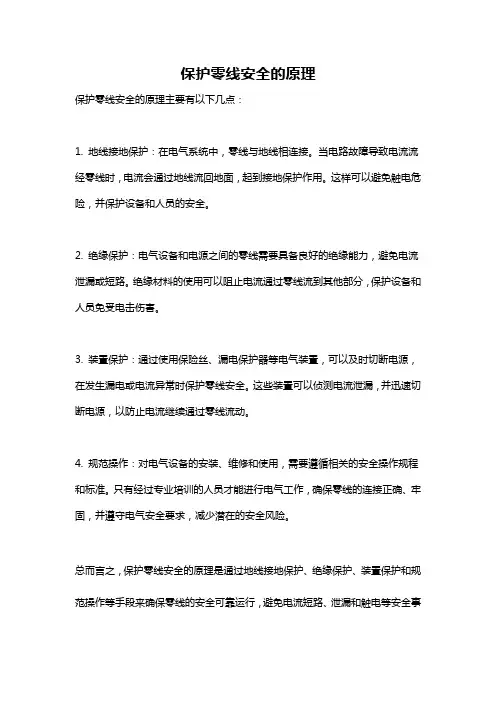

二、保护接零（一）保护接零的概念所谓保护接零（又称接零保护）就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。
图6-7-15是采用保护接零情况下故障电流的示意图。
当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，足以使线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断开，从而避免人身触电的可能性。
图6-7-15 保护接零保护接零用于380/220V、三相四线制、电源的中性点直接接地的配电系统。
在电源的中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。
如图
6-7-16所示，若采用保护接地，电源中性点接地电阻与电气设备的接地电阻均按4Ω考虑，而电源电压为220V，那么当电气设备的绝缘损坏使电气设备外壳带电时，则两接地电阻间的电流将为：图6-7-16 中性点接地系统采用保护接地的后果熔断器熔体的额定电流是根据被保护设备的要求选定的，如果设备的容易较大，为了保证设备在正常情况下工作，所选用熔体的额定电流也会较大，在27.5A接地短路电流的作用下，将不断熔断，外壳带电的电气设备不能立即脱离电源，所以在设备的外壳上长期存在对地电压Ud，其值为：Ud=27.5×4=110V 显然，这是很危险的。
如果保护接地电阻大于电源中性点接地电阻，设备外壳的对地电压还要高，这时危险更大。
(二）系统采用保护接零时需要注意的问题 1.在保护接零系统中，零线起着十分重要的作用。
一旦出现零线断线，接在断线处后面一段线路上的电气设备，相当于没作保护接零或保护接地。
如果在零线断线处后面有的电气设备外壳漏电，则不能构成短路回路，使熔断器熔断，不但这台设备外壳长期带电，而且使接在断线处后面的所有作保护接零设备的外壳都存在接近于电源相电压的对地电压，触电的危险性将被扩大，如图6-7-17(a)所示。
对于单相用电设备，即使外壳没漏电，在零线断开的情况下，相电压也会通过负载和断线处后面的一段零线，出现在用电设备的外壳上，如图6-7-17（b）所示。
图6-7-17 采用保护接零时零线断开的后果零线的连接应牢固可靠、接触良好。
零线的连接线与设备的连接应用螺栓压接。
所有电气设备的接零线，均应以并联方式接在零线上，不允许串联。
在零线上禁止安装保险丝或单独的断
流开关。
在有腐蚀性物质的环境中，为了防止零线的腐蚀，应在其表面涂以必要的防腐涂料。
2.电源电性点不接地的三相四线制配电系统中，不允许用保护接零，而只能用保护接地。
在电源中性点接地的配电系统中，当一根相线和大地接触时，通过接地的相线与电源中性点接地装置的短路电流，可以使熔断器熔断，立即切断发生故障的线路。
但在中性点不接地的配电系统中，任一相发生接地，系统虽仍可照常运行，但这时大地与接地的相线针等电位，则接在零线上的用电设备外壳对地的电压将等于接地的相线从接地点到电源中性点的电压值，是十分危险的，如图6-7-18所示。
图6-7-18 中性点不接地系统采用保护接零的后果3.在采用保护措施时，必须注意不允许在同一系统上把一部分设备接零，另一部分用电设备接地。
在图6-7-19中，当外壳接地的设备发生碰壳漏电，而引起的事故电流烧不断熔丝时，设备外壳就带电110V，并使整个零线对地电位升高到110V，于是其他接零设备的外壳对地都有110V电位，这是很危险的。
由此可见，在同一个系统上不准采用部分设备接零、部分设备接地的混合做法。
即使熔丝符合能烧断的要求，也不允许混合接法。
因为熔丝在使用中经常调换，很难保证不出差错。
图6-7-19 不正确的接零保护 4.在采用保护接零的系统中，还要在电源中性点进行工作接地和在零线的一定间隔距离及终端进行重复接地。
在三相四线制的配电系统中，将配电变压器副边中性点通过接地装置与大地直接连接叫工作接地。
将电源中性点接地，可以降低每相电源的对地电压，当人触及一相电源时，人体受到的是相电压。
而在中性点不接地系统中，当一根相线接地，人体触及另一根相线时，作用于人体的是电源的线电压，其危险性很大。
同时配电变压器的中性点接地，为采用保护接零方式提供必备条件。
工作接地的接地电阻不得大于4Ω，如图6-7-20所示。
图6-7-20 工作接地示意图（a）电源中性点不接地系统（b）电源中性点接地系统在中性点接地的系统中，除将配电变压器中性点作工作接地外，沿零线走向的一处或多处还要再次将零线接地，叫重复接地。
重复接地的作用是当电气设备外壳漏电时可以降低零线的对地电压；当零线断线时，也可减轻触电的危险。
当设备外壳漏电时，如前所述，经过相线、零线构成了短路回路，短路电流能迅速将熔断器熔断，切断电路，金属外壳亦随之无电，避免发生触电的危险性。
但是从设备外壳漏电到熔断器熔断要经过一个很短的时间，在这短时间内，设备外壳存在对地电压，其值为短路电流在零线上的电压降。
在这很短的时间内，如果有人触及设备外壳，还是很危险的。
若在接近该设备处，再加一接地装置，即实行重复接地，如图6-7-21所示，设备外壳的对地电压则可降低。
图6-7-21 重复接地此外，如果没有重复接地，当零线某处发生断线时，在断线处后面的所有电气设备就处在既没有保护接零，又没有保护接地的状态。
一旦有一相电源碰壳，断线处后面的零线和与其相连的电器设备的外壳都将带上等于相电压的对地电压，是十分危险的，如图6-7-22所示。
图6-7-22 无重复接地时零线断线情况在有重复接地的情况下，当零线偶尔断线，发生电器设备外壳带电时，相电压经过漏电的设备外壳，与重复接地电阻、工作接地电阻构成回路，流过电流，如图6-7-23所示。
漏电设备外壳的对地电压为相电压在重复接地电阻上的电压降，使事故的危险程度有所减轻，但对人还是危险的，因此，零线断线事故应尽量避免。
图6-7-23 有重复接地时零线断线情况在作接零保护的线路中，架空线路的干线和分支线的终端及沿线每一公里处，零线应重复接地。
电缆线路和架空线路在引入建筑物处，零线亦应重复接地，但是如无特殊要求时，距接地点不超过50m的建筑物可以不作重复接地。
三、保护接零和保护接地的适用范围对于以下电气设备的金属部分均
应采取保护接零或保护接地措施。
（1）电机、变压器、电器、照明器具、携带式及移动式用电器具等的底座和外壳；（2）电气设备的传动装置；（3）电压和电流互感器的二次绕阻；（4）配电屏与控制屏的框架；（5）室内、外配电装置的金属架、钢筋混凝土的主筋和金属围栏；（6）穿线的钢管、金属接线盒和电缆头、盒的外壳；（7）装有避雷线的电力线路的杆塔和装在配电线路电杆上的开关设备及电容器的外壳。
