第2章 通信工程制图基本知识

附录A 通信工程制图中常用图形符号表A-1 符号要素序号名称图例说明1基本轮廓线元件、装置、功能单元基本轮廓线2辅助轮廓线元件、装置、功能单元基本轮廓线3边界线功能单元边界线4屏蔽线（护罩）表A-2 连接符号序号名称图例说明1连接、群连接导线、电缆、传输通道等连接；当用单线表示一组连接时，连接数量可用短线个数表示，或用一根短线加数字表示；231 / 31示例为三个连接，三条连接线2T形连接3双T形连接4十字双叉连接5跨越6插座指插座内孔或插座一个极7插头指插头凸头或插头一个极8插头和插座表A-3 交换系统、数据及IP网序号名称图例说明1国际局可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：ISC：国际交换机；ISTP：国际信令转接点；Router：国际出入口路由器；ATM/FR：国际出入口ATM/FR 交换机；ISSP：国际业务交换点2长途汇接点可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：DC1、DC2：固定网长途交换机；TMSC1、TMSC2：移动网长途汇接局；HSTP：信令转接点；SSP：业务交换点；Router：核心路由器；ATM/FR：核心ATM/FR交换机；PRC：基准钟；233 / 31NMC-N：全国网管中心；BC-N：全国计费结算中心3本地汇接节点可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：TS：固定网长途交换机；LSTP：信令转接点；SSP：业务交换点；Router：本地核心路由器；ATM/FR：本地核心ATM/FR交换机；LPR：区域基准钟；NMC-P：省级网管中心；BC-P：省级计费结算中心4端局、汇聚层设备可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：LS：市话交换端局；SP：信令点；SSP：业务交换点；Router：汇聚层路由器；ATM/FR：汇聚层ATM/FR交换机；BITS：大楼综合定时系统；OMC：本地维护中心；计费采集设备续表序号名称图例说明5远端模块、接入层设备可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：235 / 31RSU：远端模块；PBX：用户交换机；Router：接入层路由器；ATM/FR：接入层ATM/FR交换机；PAD：分组接入设备；MODEM：调制解调器6软交换机可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：SS：软交换机；MSC Server：MSC软交换服务器；GK：关守7网关可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：TG：中继网关；SG：信令网关；MGW：媒体网关；AG：接入网关；GW：IP电话网关；IAD：综合接入设备8HLRSCPSGSN可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：HLR：归属位置寄存器；SCP：业务控制点；SGSN：业务GPRS支持节点9局域网交换机/集线器可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：237 / 31L3：三层交换机；L2：二层交换机；HUB：集线器续表序号名称图例说明10防火墙11路由器可以加注文字符号表示设备等级、容量、用途、规模及局号，例如：必要时增加以下符号表示不同设备、局、站：ROUTER：路由器；GGSN：网关GPRS支持节点；PDSN：分组数据服务节点；ATM/FR：ATM/FR交换机表A-4 传输设备序名图例说明号称1光传输设备节点基本符号*表示传输设备类型：S：SDH设备；W：WDM设备；A：ASON设备；P：PDH设备2微波传输3告警灯4告警铃5公务电话6大楼综合定时系统7网管设备8ODF/DDF架239 / 31续表序号名称图例说明9WDM终端型波分复用器16/32/40/80波等10WDM光线路放大器11WDM光分插复用器16/32/40/80波等124:1透明复用器1:8、1:16依次类推13SDH终端复用器14SDH分插复用器15SDH中继器16DXC数字交叉连接设备17ASON设备表A-5 机房建筑及设施序号名称图例说明1墙墙一般表示方法2可见检查孔3不可见检查孔4方形孔洞左为穿墙洞，右为地板洞5圆形孔洞续表序号名称图例说明6方形坑槽7圆形坑槽241 / 31尺寸标注可采用（宽×高）8墙预留洞或直径形式尺寸标注可采用（宽×高×9墙预留槽深）形式10空门洞包括平开或单面弹簧门；11单扇门作图时开度可为45°或90°包括平开或单面弹簧门；12双扇门作图时开度可为45°或90°对开折叠13门14推拉门墙外单扇15推拉门墙外双扇16推拉门墙中单扇17推拉门墙中双扇18推拉门19单扇双面弹簧门20双扇双面弹簧门21转门22单层固定窗23双层内外开平开窗24推拉窗25百页窗续表序号名称图例说明26电梯27隔断包括玻璃、金属、石膏板等；及墙画法相同，厚度比墙窄243 / 3128栏杆及隔断画法相同，宽度比隔断小，应有文字标注29楼梯应标明楼梯上（或下）方向30房柱可依照实际尺寸及形状绘制，根据需要可选用空心或实心31折断线不需画全断开线32波浪线不需画全断开线33标高表A-6 光缆序号名称图例说明1光缆光纤或光缆一般符号2光缆参数标注a—光缆型号；b—光缆芯数；c—光缆长度3永久接头4可拆卸固定接头5光连接器（插头-插座）表A-7 通信线路序号名称图例说明1通信线路通信线路一般符号2直埋线路适用于路由图3水下线路、海底线路适用于路由图4架空线路适用于路由图续表序号名称图例说明5管道线路管道数量、应用管孔位置、截面尺寸或其他特征（如管孔排列形式）可标245 / 31注在管道线路上方；虚斜线可作为人（手）孔简易画法；适用于路由图6线路中充气或注油堵头7具有旁路充气或注油堵头线路8沿建筑物敷设通信线路适用于路由图9接图线表A-8 线路设施及分线设备序号名称图例说明1防电缆光类似于水底光电缆丝网缆蠕动装置或网套锚固2线路集中器3埋式光缆电缆铺砖、铺水泥盖板保护可加文字标注明铺砖为横铺、竖铺及铺设长度或注明铺水泥盖板及铺设长度4埋式光缆电缆穿管保护可加文字标注表示管材规格及数量5埋式光缆电缆上方敷设排流线6埋式电缆旁边敷设防雷消弧线247 / 317光缆电缆预留8光缆电缆蛇形敷设9电缆充气点10直埋线路标石直埋线路标石一般符号；加注V表示气门标石；加注M表示监测标石11光缆电缆盘留12电缆气闭套管续表序号名称图例说明13电缆直通套管14电缆分支套管15电缆接合型接头套管16引出电缆监测线套管17含有气压报警信号电缆套管18压力传感器19电位针式压力传感器20电容针式压力传感器21水线房22水线标志单杆及双杆水线标牌249 / 31牌23通信线路巡房24光电缆交接间25架空交接箱加GL表示光缆架空交接箱26落地交接箱加GL表示光缆落地交接箱27壁龛交接箱加GL表示光缆壁龛交接箱28分线盒分线盒一般符号注：可加注N BC Dd式中 N——编号；B——容量；C——线序；d——现有用户数；D——设计用户数29室内分线盒续表序号名称图例说明30室外分线盒31分线箱分线箱一般符号加注同3~2832壁龛分线箱壁龛分线箱一般符号加注同3~28表A-9 通信杆路序号名称图例说明1电杆一般符号可以用文字符号A BC标注式中 A——杆路或所属部门；B——杆长；C——杆号2单接杆3品接杆251 / 314H形杆5L形杆6A形杆7三角杆8四角杆9带撑杆电杆10带撑杆拉线电杆续表序号名称图例说明11引上杆小黑点表示电缆或光缆12通信电杆上装设避雷线13通信电杆上装设带有火花间隙避雷线14通信电杆上装设放电器在A处注明放电器型号15电杆保护用围桩河中打桩杆16分水桩17单方拉线拉线一般符号18双方拉线19四方拉线20有V形拉线电杆21有高桩拉线电杆22横木或卡253 / 31盘表A-10 通信管道序名称图例说明号直通型人人孔一般符号1孔续表序名称图例说明号2手孔手孔一般符号3局前人孔斜通型人4孔三通型人5孔四通型人6孔7埋式手孔表A-11 地形图常用符号序名称图例说明号1房屋2窑洞3油井4油库5矿井建筑物下6通道7体育场8过街天桥9过街地道续表名称图例说明序号10一般铁路电气化铁11路12一般公路大车路、13机耕路14乡村小路15高架路16涵洞17铁路桥18公路桥19人行桥20常年河21时令河22常年湖23时令湖24池塘25水井26稻田27旱地续表序号名称图例说明28菜地29果园果园及经济林一般符号；可在其中加注文字，以表示果园类型，如苹果园、梨园等30林地31灌木林32天然草地33人工草地34国界35省、自治区、直辖市界257 / 3136地区、自治州、盟、地级市界37围墙38栅栏、栏杆表A-12 移动通信及无线传输序号名称图例说明1手机2基站可在图形内加注文字符号表示不同技术，例如：BTS：GSM或CDMA基站；NodeB：WCDMA或TD—SCDMA基站3全向天线可在图形内加注文字符号表示不同类型，例如：Tx：发信天线；Rx：接收天线；Tx/Rx：收发共用天线续表序号名称图例说明4板状定向天线可在图形内加注文字符号表示不同类型，例如：Tx：发信天线；Rx：接收天线；Tx/Rx：收发共用天线5八木天线6吸顶天线7抛物面天线8馈线9泄漏电缆10二功分器11三功分器259 / 3112耦合器13干线放大器14传输电路如需要表示业务种类，可在虚线上方加注如下字符：V：电视通道；T：数据通道；S：语音通道15波导及同轴电缆一般符号续表序号名称图例说明16矩形波导17圆形波导18椭圆形波导19同轴波导矩形软波20导261 / 31。

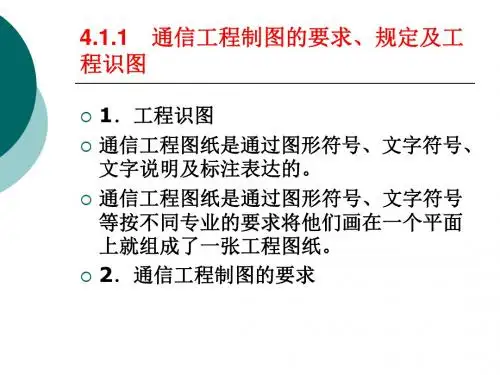

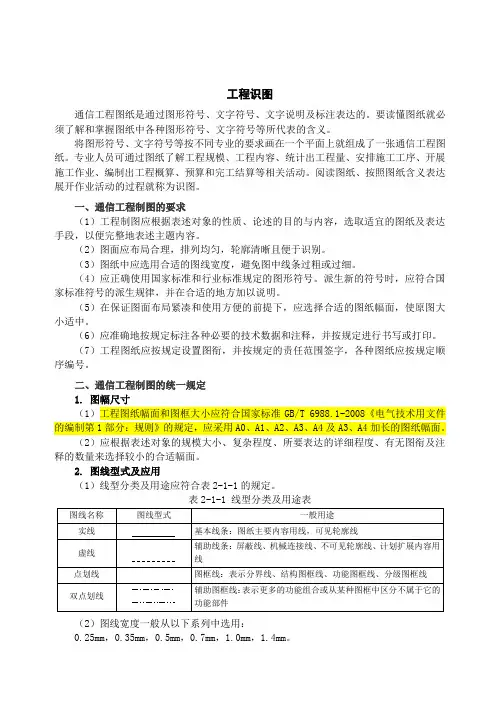

工程识图通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。

要读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。

将图形符号、文字符号等按不同专业的要求画在一个平面上就组成了一张通信工程图纸。

专业人员可通过图纸了解工程规模、工程内容、统计出工程量、安排施工工序、开展施工作业、编制出工程概算、预算和完工结算等相关活动。

阅读图纸、按照图纸含义表达展开作业活动的过程就称为识图。

一、通信工程制图的要求（1）工程制图应根据表述对象的性质、论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。

（2）图面应布局合理，排列均匀，轮廓清晰且便于识别。

（3）图纸中应选用合适的图线宽度，避免图中线条过粗或过细。

（4）应正确使用国家标准和行业标准规定的图形符号。

派生新的符号时，应符合国家标准符号的派生规律，并在合适的地方加以说明。

（5）在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。

（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。

（7）工程图纸应按规定设置图衔，并按规定的责任范围签字，各种图纸应按规定顺序编号。

二、通信工程制图的统一规定1. 图幅尺寸（1）工程图纸幅面和图框大小应符合国家标准GB/T 6988.1-2008《电气技术用文件的编制第1部分：规则》的规定，应采用A0、A1、A2、A3、A4及A3、A4加长的图纸幅面。

（2）应根据表述对象的规模大小、复杂程度、所要表达的详细程度、有无图衔及注释的数量来选择较小的合适幅面。

2. 图线型式及应用（1）线型分类及用途应符合表2-1-1的规定。

表2-1-1 线型分类及用途表（2）图线宽度一般从以下系列中选用：0.25mm，0.35mm，0.5mm，0.7mm，1.0mm，1.4mm。

（3）通常宜选用两种宽度的图线。

粗线的宽度为细线宽度的两倍，主要图线采用粗线，次要图线采用细线。
