工程制图制图基本知识

工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (10)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。

2.尺寸是机件的最后完工尺寸（和比例没有关系）。

3.每一尺寸只标注一次。

4.尺寸界线伸出尺寸线2-3mm。

5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。

3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。

2.定型尺寸：确定各线段大小的尺寸。

3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。

III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。

工程制图各个知识点总结工程制图是工程设计的重要环节，是设计师将设计思想和方案通过图纸表现出来的主要手段。

工程制图是一门综合性较强的学科，包括了很多知识点。

本文将从工程制图的基本概念、常用制图工具、制图标准、制图技巧等方面进行总结，以帮助读者系统地了解工程制图相关知识。

一、工程制图的基本概念1.工程制图的定义工程制图是指将设计师头脑中形成的设计图样或方案通过符号、印刷或绘画等方式，用图形、数字和文字等方式记录下来，并表达出来的过程。

2.工程制图的作用工程制图是工程设计的重要环节，它能够帮助设计师将设计思想和方案通过图纸表现出来，为设计、施工、检测和运行提供了方便和依据。

3.工程制图的分类工程制图可分为建筑制图、机械制图、电气制图、水利工程制图等几个大类。

其中建筑制图是指为建筑设计所准备的图样。

机械制图是指机械产品的图样，电气制图是指电气设备和电气工程的图样。

水利工程制图是指水利工程、水电工程和排水工程的图样等。

二、常用制图工具1.绘图仪器绘图仪器是绘制工程图样的主要工具，包括了绘图板、三角尺、量角器、分度盘等。

2.绘图材料绘图材料包括了图纸、铅笔、橡皮擦、圆规、钢尺等。

不同的工程制图需要选择不同的绘图材料。

3.制图软件随着计算机技术的发展，现在有很多制图软件可供使用，如AutoCAD、SolidWorks、Pro/E等。

使用制图软件能够提高绘图效率和质量。

三、制图标准1.图样标准图样标准是规定工程制图的一些基本规范，包括了图纸尺寸、标注、线型、符号等方面。

图样标准的目的是确保绘制的工程图样具备一定的规范性和统一性。

2.尺寸标准尺寸标准是规定工程图上尺寸的测量方法和标注规范。

尺寸标准的目的是确保图样尺寸的准确性和可读性。

3.钳度标准钳度标准是规定工程图上各种角度的标注规范，以及角度的测量方法和表示方法。

四、制图技巧1.线条的使用在工程图上，线条是最基本的元素。

正确选择和使用线条是很重要的。

常见的线条有实线、虚线、点线等。

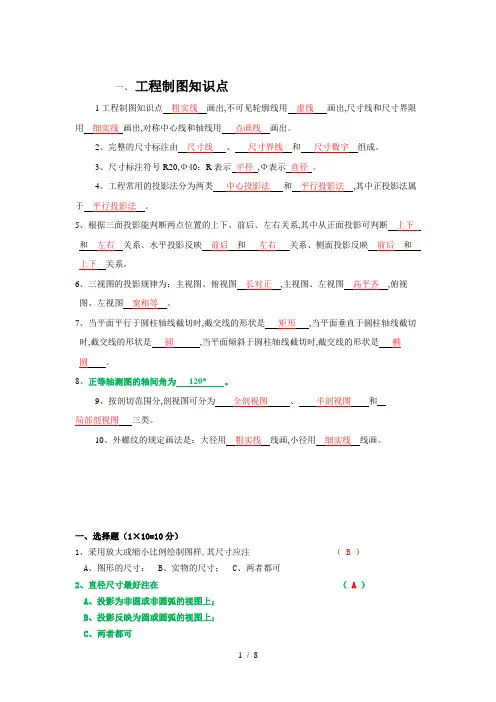

一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。

2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。

3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。

4、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法。

5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。

6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。

7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。

8、正等轴测图的轴间角为120°。

9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。

10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。

一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。

1.①平行投影法：投射线互相平行的投影法称为平行投影法。

②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。

③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。

④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。

⑤截交线：平面与立体表面相交而产生的交线称为截交线。

⑥相贯线：两立体相交而产生交线称为相贯线。

⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。

⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。

形体分析法线面分析法-读图的基本方法12、线面分析法：就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置，从而想象出物体形状的方法。

⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。

⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。

⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。

⑫轴间角：轴测轴之间的夹角称为轴间角。

⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。

⑭基本视图：机件向投影面投射所得的视图称为基本视图。

⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。

⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。

⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。

⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。

⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。

⑳装配图：表示一部分机器或部件的图样。

大一工程制图基础知识点工程制图是一门重要的学科，它是工程师在实际工作中不可或缺的技能之一。

作为大一学生，学习工程制图的基础知识点能够为将来的学习和工作奠定坚实的基础。

下面将介绍一些大一工程制图的基础知识点。

一、线条的基本表示方法在工程制图中，线条是最基本的元素之一，它用于表示各种物体的形状和尺寸。

常见的线条表示方法有实线、虚线、粗实线、细实线等。

不同类型的线条表示不同的含义，例如实线表示实物边界，虚线表示隐藏线或剖面线。

二、尺寸标注在工程制图中，尺寸标注是指对物体的尺寸进行标注，以便于实际制造和测量。

尺寸标注的常见方法有直线式尺寸标注和基准线式尺寸标注。

直线式尺寸标注是通过直线将尺寸标注在图纸上，基准线式尺寸标注是通过基准线和尺寸线将尺寸标注在图纸上。

三、图纸的投影方法图纸的投影方法有正投影、斜投影和透视投影等。

正投影是指将物体在水平面和垂直面上的投影画在图纸上，斜投影是指将物体在斜面上的投影画在图纸上，透视投影是指按照透视原理将物体的投影画在图纸上。

四、剖视图的绘制剖视图是将物体通过切割或截面的方式展示出来，以便于观察物体内部的构造和组成部分。

剖视图的绘制可以按照不同的剖面位置和方向进行，如水平剖视图、垂直剖视图、局部剖视图等。

五、常见符号和图例在工程制图中，常常使用一些符号和图例来表示特定的含义和功能，以便于工程师和技术人员的理解和应用。

常见的符号和图例包括电气符号、液压符号、通用线型图例等。

六、图纸的标准化图纸的标准化是指按照一定的规范和标准进行绘制和使用，以确保不同工程师之间的图纸能够互相理解和交流。

常见的图纸标准包括尺寸标注标准、线条表示标准、字体和文字标准等。

七、CAD软件的应用随着计算机技术的发展，计算机辅助设计软件（CAD）在工程制图中的应用越来越广泛。

通过CAD软件，可以更加方便快捷地进行工程制图，提高绘图效率和准确性。

总结：大一工程制图的基础知识点包括线条的基本表示方法、尺寸标注、图纸的投影方法、剖视图的绘制、常见符号和图例、图纸的标准化以及CAD软件的应用。

工程制图大一基本知识点工程制图是一门重要的学科，对于从事工程设计与施工的人员来说，掌握基本的制图知识是非常关键的。

本文将介绍工程制图的一些基本知识点，包括图形投影、尺寸标注、符号规范等方面。

一、图形投影图形投影是工程制图中最基本的内容之一。

它通过绘制正交投影、透视投影等方式来展示工程物体的形状、尺寸和位置关系。

正交投影是一种常用的方法，它能够清晰地表达物体的各个面，具有较高的准确性。

透视投影则可以呈现出物体的立体感，适用于需要强调透视效果的场景。

二、尺寸标注尺寸标注是指在工程制图中通过标线、箭头和数字等符号来标示物体的尺寸。

准确的尺寸标注对于工程设计和施工非常重要，它可以让相关人员清晰地了解物体的尺寸要求，避免误差和问题的发生。

在标注尺寸时，需要注意使用统一的标注方法和符号，确保标注的清晰可读。

三、符号规范符号规范是工程制图中的一项重要内容，它包括了各种工程图形符号的绘制要求和使用规范。

不同类型的工程图形符号代表了不同的含义，例如常见的电气符号、液压符号等，掌握这些符号的含义和使用方法对于正确理解和解读工程图纸至关重要。

在进行工程制图时，需要遵守相关的符号规范，确保图纸的准确性和可读性。

四、图纸类型工程制图可以分为多种类型，常见的有平面图、剖面图、装配图等。

平面图是以水平面为基准，将物体的形状和尺寸投影在水平面上，用于表达物体的平面形状和结构布置。

剖面图则是在平面图的基础上进行切割，用于展示物体的内部结构和细节。

装配图是将多个零件组装在一起，以展示整个装配件的结构和组装方式。

五、CAD软件应用在现代工程制图中，计算机辅助设计（CAD）软件已经成为主流工具。

CAD软件可以帮助工程师更加高效地进行绘图和设计，提高工作效率和准确性。

掌握常用的CAD软件的使用方法，能够快速绘制、修改和管理工程图纸，是工程制图人员的重要技能之一。

六、规范要求在进行工程制图时，需要遵守相关的规范和标准。

各个行业都有自己的规范要求，例如建筑行业的国家标准《建筑设计图编制规范》，机械行业的GB/T标准等。

工程制图中必考知识点总结下面是工程制图中必考的知识点总结：一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多，常见的有建筑制图、机械制图、电气制图、水暖制图等。

每种制图都有其特定的符号和规范。

2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等，不同的规格适用于不同的制图需求。

在制图过程中，选择合适的图纸规格是十分重要的。

二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上，包括平行投影和透视投影两种方式。

2. 投影方法工程制图中常用的投影方法有正投影和轴测投影，正投影分为一、二和三等角投影。

三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等，在工程制图中，不同的图线代表不同的意义。

2. 线型符号根据不同的设计要求，绘图中需要使用不同的线型符号，包括连续粗线、破折线、菲涅耳线等。

四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系，通常用分数或比值表示，如1:50、1/100等。

2. 标准尺度在工程制图中，常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等，选择合适的尺度可以使图纸更加清晰易读。

五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状，标注的尺寸要符合规范，要简洁明了且准确无误。

2. 尺寸公差在工程制图中，尺寸公差是指允许的尺寸变化范围，在标注尺寸时需要考虑尺寸公差的影响。

六、符号和标志1. 机械制图符号在机械制图中，常用的符号包括直线、圆弧、螺纹、孔等，掌握这些符号的意义和用法是必不可少的。

2. 电气制图符号电气制图中的符号包括线路、元件、连接等，了解这些符号的含义对于正确理解电气系统非常重要。

七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等，掌握这些绘图工具的使用方法是基本功。

2. 绘图技巧为了提高绘图效率和质量，需要掌握一些绘图技巧，如画线顺序、线条的粗细控制、标注的位置和方式等。

工程制图主要知识点总结一、工程制图的概念和分类1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。

2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。

二、工程制图的基本知识1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。

其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。

2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。

3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。

4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。

三、工程制图的主要内容1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。

2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。

3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。

四、工程制图的应用领域和重要意义1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。

2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。

五、发展趋势和应用前景1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。

大一工程制图知识点归纳总结工程制图是工程技术中重要的一门基础课程，它是将工程设计和实施计划通过图纸和图表的形式准确传达给相关人员的重要手段。

大一阶段，我们学习了许多工程制图的基础知识和技能，下面对这些知识点进行归纳总结。

一、工程制图基础知识1.工程图纸规格工程图纸使用不同的规格，常见的包括A0、A1、A2、A3和A4等。

不同的规格适用于不同的绘图要求，要根据实际需要选择适当的规格。

2.图纸的折叠方法长尺寸的图纸一般需要按照一定的折叠方法进行折叠，以便于存放和携带。

常见的折叠方法有Z折法、L折法和U折法等。

3.图纸的命名为了方便管理和查找，图纸需要进行命名，一般采用序号命名法或者分区命名法。

序号命名法指定每张图纸的编号，而分区命名法则是根据图纸内容和用途进行分类命名。

4.图纸的比例工程图纸通常采用比例绘制，常见的比例包括1:1、1:2、1:5等。

选择合适的比例可以更好地表达设计和实施计划的细节。

5.图纸的符号和标注图纸上的符号和标注是工程制图中非常重要的一部分，它们用于表达各种要素和信息。

例如，线型符号、尺寸标注、文字标注等都是常见的图纸符号和标注。

二、工程制图的基本内容1.平面图平面图是工程制图中最基础的一种图纸，它用于表示建筑、机械和电气等实体物体在水平面上的布置和位置关系。

平面图通常包括平面布置图、平面布置剖面图、地基平面图等。

2.立面图立面图用来表示实体物体在垂直方向上的布置和形状特征。

立面图通常包括正立面图和侧立面图，可以清晰地展示建筑物或设备的外观特征。

3.剖面图剖面图是通过在平面图上切割实体物体，将其内部结构和细节展示出来。

剖面图通常用于表示建筑物的内部结构、机械设备的工作原理等。

4.细节图细节图用来表示实体物体的具体细节和特征，以便更准确地了解其构造和功能。

细节图通常包括构造细节图、装配图等。

5.示意图示意图是用来表达想法、概念或设计意图的图纸，它通常不需要精确的尺寸和比例。

示意图可以是手绘的草图，也可以是通过电脑软件绘制的图形。
