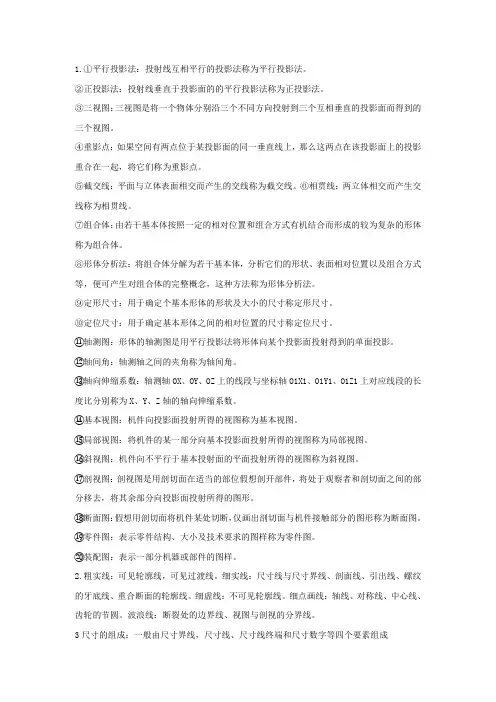

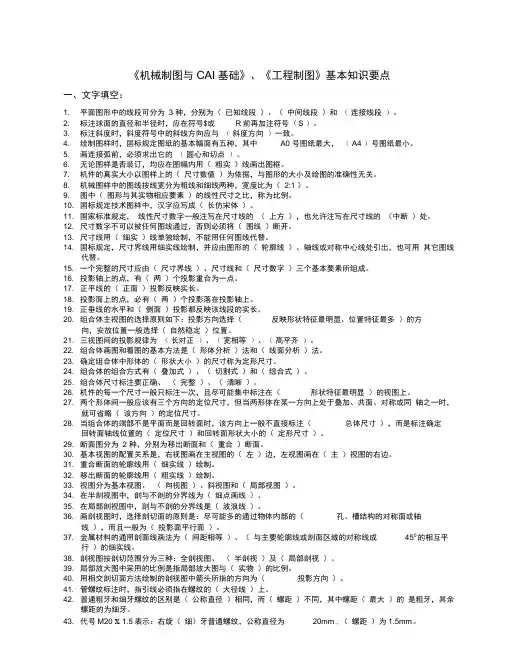

1.①平行投影法：投射线互相平行的投影法称为平行投影法。
②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。
③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。

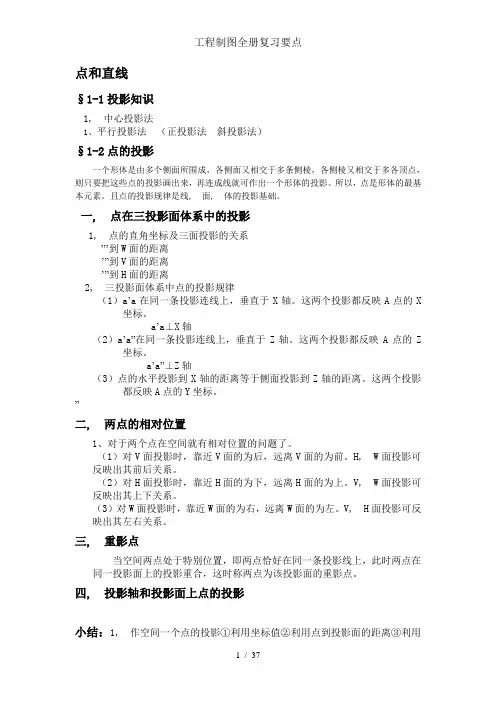

④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。
⑤截交线：平面与立体表面相交而产生的交线称为截交线。
⑥相贯线：两立体相交而产生交线称为相贯线。
⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。
⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。
形体分析法线面分析法-读图的基本方法12、线面分析法：就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置，从而想象出物体形状的方法。
⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。
⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。
⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。
⑫轴间角：轴测轴之间的夹角称为轴间角。
⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。
⑭基本视图：机件向投影面投射所得的视图称为基本视图。
⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。
⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。
⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。
⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。
⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。
⑳装配图：表示一部分机器或部件的图样。

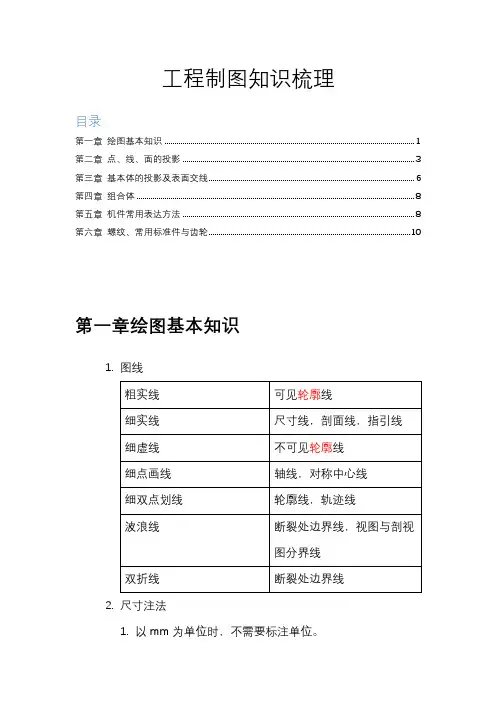

2.粗实线：可见轮廓线，可见过渡线。
细实线：尺寸线与尺寸界线、剖面线、引出线、螺纹的牙底线、重合断面的轮廓线。
细虚线：不可见轮廓线。
细点画线：轴线、对称线、中心线、齿轮的节圆。
波浪线：断裂处的边界线、视图与剖视的分界线。

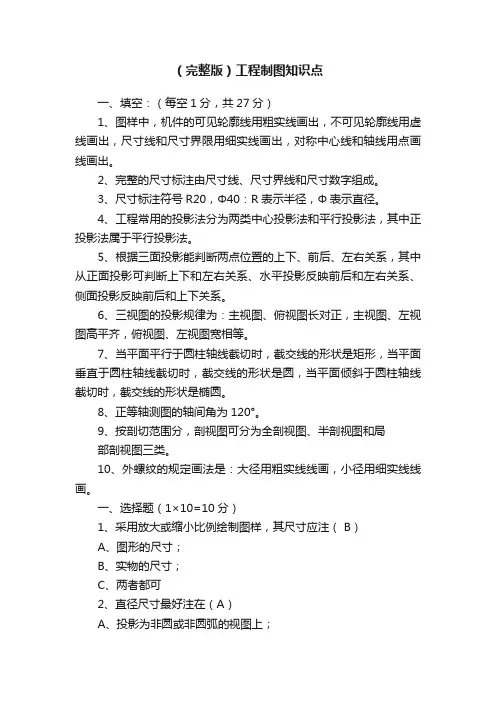

3尺寸的组成：一般由尺寸界线，尺寸线、尺寸线终端和尺寸数字等四个要素组成4投影面垂直线的特性为：直线垂直于投影面时，它在该投影面上的投影积聚为一点；其他两个投影与相应的投影轴垂直，且反映线段的实长5投影面平行线的特性为：（1）线段平行于投影面时，它在该投影面上的投影反映线段的实长；它与两投影面的夹角反映直线与相应的投影面的倾角；（2）其它两个投影的长度缩短且与相应的投影轴平行。

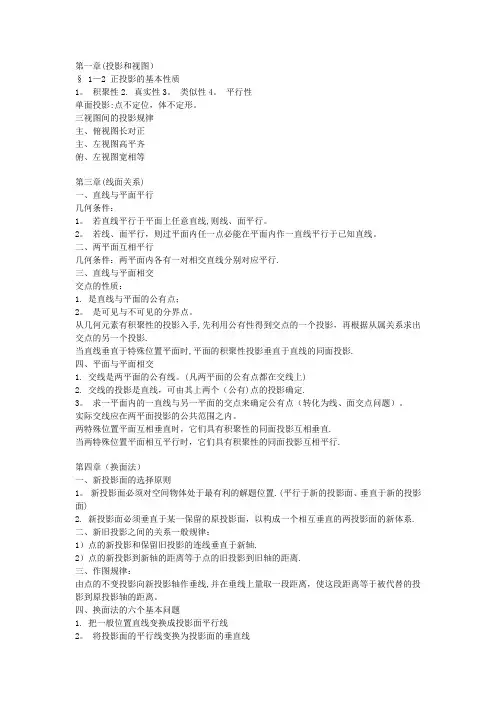

6.投影特性：①平行两直线：同面投影互相平行，且具有定比性。
②相交两直线：同面投影都相交，其交点满足投影规律，且具有定比性。
③交叉两直线：同面投影可能相交，但相交处是重影点，重影点的可见性要根据其余的投影判别。
7. 投影面平行面的投影特性：平面平行于投影面时，它在该投影面上的投影反映实形；其他两个投影都积聚成直线段，且分别平行于相应的投影轴。
8. 正投影法的主要特性：实形性、积聚性、类似性、平行性、从属性、定比性。

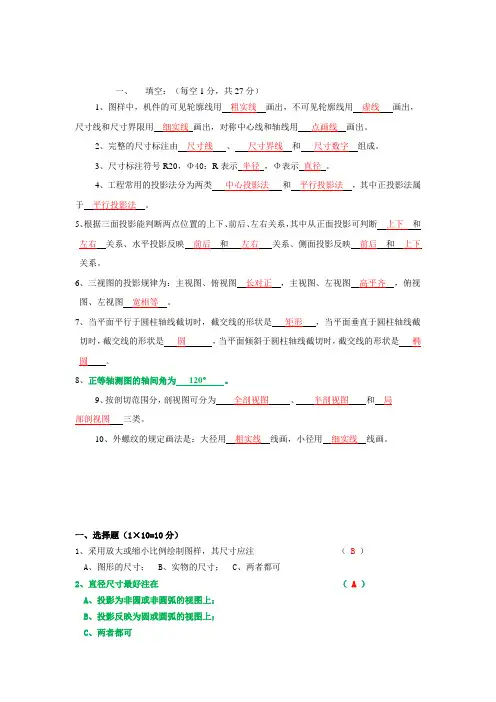

9. 三视图的投影规律：主视图与俯视图共同反映了物体的长度——长对正；主视图与左视图共同反映了物体的高度——高平齐；俯视图与左视图共同反映了物体的宽度——宽相等。
10.截交线具有的什么性质：（1）截交线一般是由直线、曲线或者直线与曲面共同构成的。
⑫截交线既是截平面上的线，又是立体表面上的线。
因此截交线上的每个点都是截平面与立体表面的共有点。
（3）截交线的形状取决于立体的形状、截平面与立体图的相对位置。
11. 相贯线的性质：（1）相贯线一般为封闭的空间曲线，特殊情况下退化为平面曲线或直线。
（2）相贯线是两个立体表面共有点的集合，它是两立体表面的分界线。
12组合体尺寸标注基本要求⑪正确性标注尺寸的数值应该正确无误，注法应符合国家标规定⑫完整性标注尺寸完全反映组合体的形状结构与大小，不遗漏不重复⑬清晰性尺寸布置整齐清晰，便于看图⑭合理性所注尺寸既能保证设计要求，又使加工，装配，测量方便。
13多面正投影与轴测图的比较：①多面正投影绘制图样，它可以较完整地确切地表达出零件各部分的形状，且作图方便，但这种图样的直观性差；轴测图能同时反映形体长、宽、高三个方向的形状，具有立体感强，形象直观的优点，但不能确切地表达零件原来的形状与大小．且作图较复杂，因而轴测图在工程上一般仅用作辅助图样。
14剖视图有哪几种类型？各自应用在什么地方？①全剖视图：全剖视图主要用于表达内部结构复杂、外形比较简单的机件②半剖视图：半剖视图主要用于机件内外结构都需要表达，而且机件形状对称的情况③局部剖视图：局部剖视图主要用于机件上只有个别结构内部形状需要表达不必画成全剖视图时，或者是机件虽有对称面但不宜采用半剖视图表达内部形状时，或者是不对称机件内、外形状都需要表达时。
15零件图的内容和作用？①一组图形：完整清晰地表达零件各部分结构、形状和位置；②尺寸完整：正确、完整、清晰、合理地注出制造零件所需要的全部信息③技术要求：说明零件在制造和检验时应达到的要求④标题栏：说明零件的名称、材料、数量以及必要的签署等。
作用：它是设计部门提交给生产部分的重要技术文件。
它主要反映出设计者的意图，表达出机器或部件对零件的要求，同时要考虑到结构和制造的可能性与合理性，是制造和检验零件的依据。
16. 装配图的作用和内容？①一组图形清楚表达机器的工作原理、零部件的主要结构形状和所有的零部件之间的装配关系；②装配尺寸包括机器的总体尺寸、零部件之间的装配尺寸、机器安装所需尺寸、反映机器性能指标的尺寸及其他重要的尺寸等；③技术要求涉及机器装配、性能调试和使用维修方法方面的技术要求；④序号、明细栏、标题栏装配图中所有零件都要编号，并把各零部件的名称、材料、数量等信息记载到明细栏中。
标题栏里填写的内容与零件图类似装配图作用：表达了一部机器或部件的工作原理，性能要求和零件之间的装配关系等，是机器或部件进行装化调整使用和维修时的依据。
1.用投影表示物体的方法就称为投影法。
（中心投影法平行投影法）2.平行投影法是由相互平行的投影线获得物体投影的方法。
（正投影法斜投影法）3.斜投影法是当投影方向倾斜于投影面。
4.正投影法是当投影方向垂直于投影面。
5.正投影法得到物体的投影不因物体与投影面距离不同而变化，容易表达物体真实形状和大小，且度量性好。
6.积聚性是指当物体上的线段和平面垂直于投影面时，线段的投影积聚于一点，平面的投影积聚为一条线。
7.类似性是指当物体上的线段和平面倾斜于投影面时，线段的投影小于实长的直线，平面投影为一原平面图形的类似形。
8.在绘制工程图样时，通常采用与物体长、宽、高等方向相对应的几个相互垂直的投影面，构成一个多面的正投影体系。
9.六个投影面组成一个正六面体，亦称为六投影面体系。
10.在六投影面体系中获得的各个投影亦称为基本视图。
11.在按正投影法绘制物体的视图时，必须严格遵循“长对正，高平齐，宽相等”的规律。
12.扫描体是指由一个二维图形在空间作平移或旋转运动所产生的形体。
13.回转体是指由一个基面饶某一轴线旋转一周，它所扫过的空间所构成的形体。
14.回转体的投影，应用点划线画出轴线。

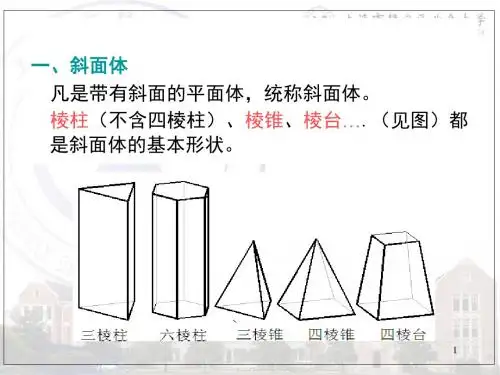

15.类拉伸体是指有相互平行的棱线，但无基面的棱柱。
16.两形体堆积在一起后，某一方向表面平齐时，应视为组成同一平面，不再有分界线；若两形体的表面不平齐，投影时两形体表面间有分界线。
17.表面相切视为光滑连接，投影时连接处没有交线。
18.表面相交应画出其交线。
19.平面与立体相交称为截切，由此产生的交线称为截交线。
20.截交线是平面与立体表面的共有线，是由一系列共有点组成的，所以画截交线的实质是找出一系列共有点，将其相连。
21.截平面平行于圆柱的轴线，截交线为矩形。
截平面越靠近轴线，矩形越宽，反之越窄。
22.截平面垂直于圆柱的轴线，截交线为圆。
23.截平面倾斜于圆柱的轴线，截交线为椭圆。
24.两曲面立体相交，其表面交线称为相贯线。
25.相贯线是两曲面立体表面的共有线，是由两曲面立体表面上一系列共有点组成。
26.相贯线通常为封闭的空间曲线，特殊情况下也可以是平面曲线或直线。
27.当两圆柱直径相等时，相贯线就由空间曲线变为两段平面曲线（椭圆）。
28.国标规定，图样上汉字应写成长仿宋体。
29.比例是指图样中机件要素的线形尺寸与实际机件相应要素的线形尺寸之比。
30.比值为1 的比例，称为原值比例。
31.绘制同一机件的各个视图应采用相同的比例，并在标题栏中的比例一栏内填写，当某个视图需要采用不同比例时，必须另行标注。
32.机件的真实大小应以图样所注尺寸数值为依据，与图形的大小及绘图的准确性无关。
33.机械图样中尺寸一般以mm 为单位，在图上不需标注计量单位的代号和名称，如采用其他单位则必须注明。
34.尺寸的组成：尺寸界线、尺寸线和尺寸数字。
35.尺寸界线应用细实线绘制，并应自图形的轮廓线、轴线或对称线引出。
36.水平尺寸线的尺寸数字要写在尺寸线的上方或断开处，尺寸数字水平书写；铅垂尺寸线的数字要写在尺寸线的左方或断开处，尺寸数字朝左。
37.定形尺寸是确定物体上各组成部分形状大小的尺寸38.定位尺寸是确定物体各组成部分之间相互位置的尺寸。
39.尺寸基准：标注定位尺寸时，度量尺寸的起点。
40.轴向变形系数是指各轴测轴上的度量长度与相应的空间坐标轴上的度量长度之比。
41.物体上相互平行的线段，在轴测投影图上仍相互平行。
42.物体上两平行线段长度之比值，在轴测投影图上保持不变。
43.当物体的三个坐标面与投影面倾斜的角度相等时，则三坐标轴OX、OY、OZ在轴测投影图上必然按相同的比例缩短，即p=q=r，这种轴测投影图就称为正等轴测投影图。
44.国标规定正等测的各轴向采用简化的变形系数，即p=q=r=1。
45.在轴测图上的虚线一般不予画出。
46.斜视图是把机件向不平行于基本投影的平面进行投射所得的视图。
47.斜视图主要用于表达机件上倾斜部分的局部形状，因此机件的其余部分不必在斜视图上画出，可用波浪线断开。
48.将机件某一部分向基本投影面投射所得的视图称为局部视图。
49.局部视图的断裂边界，一般以波浪线表示，但当表示的结构是完整的，且外轮廓又成封闭时，波浪线可省略。
50.当局部视图按投影关系配置，中间又没有其他图形隔开时，可省略标注。
51.假想用剖切平面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射，剖切面与物体的接触部分所得到的图形称为剖视图。
52.在剖视图中，在剖面区域应画上剖面符号。
53.当剖视图按投影关系配置，中间又无其它视图隔开时，可省略箭头。
