2020届高考物理一轮复习重要题型名师精讲之静电场第2讲电场能的性质

范文2020年高三物理一轮复习课件：电场能的性质(共1/ 1726张PPT) 2020届高三物理一轮复习电场能的性质[想一想] 如图所示，电荷沿直线AB、折线ACB、曲线AB运动，静电力做的功为多少？静电力做功与路径是否有关？若B点为零势能点，则＋q在A点的电势能为多少？提示：静电力做功为W＝qEd，与路径无关，电势能为Ep＝qEd。

3/ 17[记一记] 1．静电力做功 (1)特点：静电力做功与路径无关，只与初末位置有关。

(2)计算方法①W＝qEd，只适用于匀强电场，其中d为沿电场方向的距离。

②WAB＝qUAB，适用于任何电场。

2．电势能 (1)定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时静电力所做的功。

(2)静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量，即WAB＝EpA－EpB＝－ΔEp。

试一试 1.如图所示，在真空中有两个带正电的点电荷，分别置于M、N两点。

M处正电荷的电荷量大于N处正电荷的电荷量，A、B为M、N连线的中垂线上的两点。

现将一负点电荷q由A点沿中垂线移动到B点，在此过程中，下列说法正确的是 ( ) A．q的电势能逐渐减小 B．q的电势能逐渐增大 C．q的电势能先增大后减小 D．q的电势能先减小后增大解析：负电荷从A到B的过程中，电场力一直做负功，电势能增大，所以A、C、D均错，B对。

答案：B5/ 17[想一想] 某静电场的电场线分布如图所示，试比较图中P、Q两点的电场强度的大小，及电势的高低。

提示：根据电场线的疏密可判断P点场强大于Q点场强；由于沿着电场线的方向电势逐渐降低。

P点电势高于Q点电势。

[记一记] 1．电势 (1)定义：试探电荷在电场中某点具有的电势能Ep与它的电荷量q 的比值。

(2)定义式：φ＝ Ep/q 。

(3)矢标性：电势是标量，有正负之分，其正(负) 表示该点电势比零电势高(低)。

(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。

第讲 电场能的性质主干梳理 对点激活知识点电势能 Ⅰ．静电力做功 无关。

路径位置有关，但与电荷经过的终止特点：静电力做功与电荷的起始位置和()()计算方法的距离，计算时不带正负号。

电场方向，其中为沿匀强电场＝，只适用于①，计算时要带正负号。

任何电场，适用于＝②．电势能()定义：电荷在电场中由于受到电场力的作用而具有的与其相对位置有关的能量叫做电势能，用符号表示。

()静电力做功与电势能变化的关系，即＝－。

电势能的减少量静电力做的功等于。

将电荷从该点移到零势能位置时静电力做的功大小：电荷在某点的电势能，等于()()电势能由电场和电荷共同决定，属于电场和电荷系统所共有的，我们习惯说成电场中的电荷所具有的。

()电势能是相对的，与零势能位置的选取有关，但电势能的变化是绝对的，与零势能位置的选取无关。

()电势能是标量，有正负，无方向。

电势能为正值表示电势能大于在参考点时的电势能，电势能为负值表示电势能小于在参考点时的电势能。

()零势能位置的选取是任意的，但通常选取大地或无穷远处为零势能位置。

知识点电势 Ⅰ．电势的比值。

电荷量与它的电势能定义：电荷在电场中某一点的()()定义式：φ＝。

)低(高零电势表示该点电势比)负(，有正负之分，其正标量矢标性：电势是() 的位置有关。

一般选取无电势零点，同一点的电势与选取的相对性相对性：电势具有()穷远处为电势零点，在实际应用中常取大地的电势为零。

．等势面各点构成的面。

的电势相同定义：电场中() ()四个特点上移动电荷时电场力不做功。

等势面在同一①垂直。

电场线等势面一定与②的等势面。

电势低的等势面指向电势高电场线总是从③ 。

越小，反之越大等差等势面越密的地方电场强度④电场中某点的电势大小是由电场本身的性质决定的，与在该点是否放有电荷和所放电荷的电性、电荷量及电势能均无关。

知识点电势差 Ⅱ匀强电场中电势差与电场强度的关系 Ⅱ．电势差()定义：电场中两点间电势的差值。

。

显然，＝－。

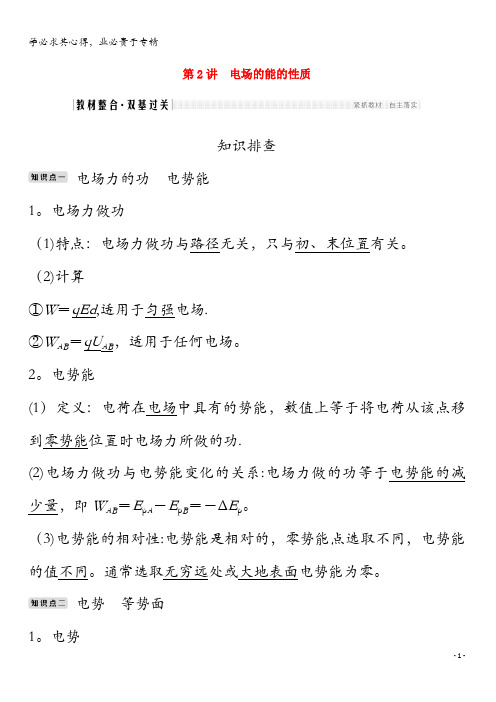

第2讲电场的能的性质知识排查电场力的功电势能1。

电场力做功（1)特点：电场力做功与路径无关，只与初、末位置有关。

（2)计算①W＝qEd,适用于匀强电场.②W AB＝qU AB，适用于任何电场。

2。

电势能(1）定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功.(2)电场力做功与电势能变化的关系:电场力做的功等于电势能的减少量，即W AB＝E p A－E p B＝－ΔE p。

（3)电势能的相对性:电势能是相对的，零势能点选取不同，电势能的值不同。

通常选取无穷远处或大地表面电势能为零。

电势等势面1。

电势(1)定义：试探电荷在电场中某点具有的电势能E p与它的电荷量q的比值。

（2)定义式:φ＝错误!。

（3)矢标性:电势是标量，有正、负之分,其正（负)表示该点电势比零电势高(低）。

（4)相对性：电势具有相对性,同一点的电势因选取零电势点的不同而不同。

2。

等势面（1)定义:电场中电势相等的各点组成的面。

（2)四个特点①等势面一定与电场线垂直。

②在同一等势面上移动电荷时电场力不做功。

③电场线方向总是从电势高的等势面指向电势低的等势面。

④等差等势面越密的地方电场强度越大，反之越小.电势差匀强电场中电势差与电场强度的关系1.定义：电荷在电场中,由一点A移到另一点B时，电场力做功与移动电荷的电荷量的比值。

2。

定义式：U AB＝错误!.3.电势差与电势的关系：U AB＝φA－φB,U AB＝－U BA。

4。

电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积.即U＝Ed，也可以写作E ＝错误!.处于静电平衡状态的导体的特点(1）导体内部的场强处处为零；（2）导体是一个等势体，导体表面是等势面；（3）导体表面处的场强方向与导体表面垂直；(4）导体内部没有净电荷，净电荷只分布在导体的外表面上；(5)在导体外表面越尖锐的位置,净电荷的密度（单位面积上的电荷量)越大，凹陷的位置几乎没有净电荷。

【2019最新】精选高考物理一轮复习第六章静电场第2讲电场的能的性质教案知识点一电场力做功和电势能1．电场力做功(1)特点：静电力做功与________无关，只与________有关．(2)计算方法①W＝qEd，只适用于匀强电场，其中d为沿________的距离．②WAB＝qUAB，适用于________．2．电势能(1)定义：电荷在________中具有的势能，数值上等于将电荷从该点移到________位置时静电力所做的功．(2)静电力做功与电势能变化的关系：静电力做的功等于________，即WAB＝EpA－EpB＝－ΔEp.(3)电势能具有相对性．答案：1.(1)实际路径初末位置(2)①电场方向②任何电场 2.(1)电场零势能(2)电势能的减少量知识点二电势、等势面、电势差1．电势(1)定义：电荷在电场中某一点的________与它的________的比值．(2)定义式：φ＝.(3)相对性：电势具有相对性，同一点的电势因________的选取不同而不同．2．等势面(1)定义：电场中________的各点构成的面．(2)特点①在等势面上移动电荷，电场力不做功．②等势面一定与电场线垂直，即与场强方向________．③电场线总是由电势________的等势面指向电势________的等势面．④等差等势面的疏密表示电场的强弱(等差等势面越密的地方，电场线越密)．3．电势差(1)定义：电荷在电场中，由一点A移到另一点B时，电场力所做的功WAB与移动的电荷的电量q的比值．(2)定义式：UAB＝________.(3)电势差与电势的关系：UAB＝________，UAB＝－UBA.(4)电势差与电场强度的关系匀强电场中两点间的电势差等于电场强度与这两点沿________的距离的乘积，即UAB＝Ed.答案：1.(1)电势能电荷量(3)零电势点2．(1)电势相等(2)②垂直③高低3．(2) (3)φA－φB (4)电场方向(1)电场力做功与重力做功相似，均与路径无关．( )(2)电场中电场强度为零的地方电势一定为零．( )(3)沿电场线方向电场强度越来越小，电势逐渐降低．( )(4)A、B两点间的电势差等于将正电荷从A移到B点时静电力所做的功．( )(5)A、B两点的电势差是恒定的，所以UAB＝UBA.( )(6)电势是矢量，既有大小也有方向．( )(7)等差等势线越密的地方，电场线越密，电场强度越大．( )(8)电场中电势降低的方向，就是电场强度的方向．( )答案：(2)×(3)×(4)×(5)×(6)×(8)×点电荷的电势电势的叠加遵守标量的加法，如果知道了点电荷的电势表达式，在分析电势叠加问题时会更得心应手．推导：规定无穷远处电势为零，根据静电力做功和电势能变化的关系WAB＝EpA－EpB，可把点电荷Q形成电场中的A点写为EpA＝EpA－0＝WA→∞，其中WA→∞表示把电荷q从A点移动到无穷远处的过程中，Q对q的静电力所做的功，即WA→∞＝＝，则φA＝＝.考点电势高低及电势能大小的比较1．电势高低的判断2.[典例1] 如图所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O.下列关于x轴上的电场强度和电势的说法中正确的是( )A．O点的电场强度为零，电势最低B．O点的电场强度为零，电势最高C．从O点沿x轴正方向，电场强度减小，电势升高D．从O点沿x轴正方向，电场强度增大，电势降低[解题指导] O点场强可用微元法判断；电势高低可应用做功法判断．[解析] 圆环上均匀分布着正电荷，可以将圆环等效为很多正点电荷的组成，同一条直径的两端点的点电荷的合场强类似于两个等量同种点电荷的合场强，故圆环的中心的合场强一定为零．x轴上的合场强，在圆环的右侧的合场强沿x轴向右，左侧的合场强沿x轴向左，电场强度都呈现先增大后减小的特征，由沿场强方向的电势降低，得O 点的电势最高．综上知选项B正确．[答案] B考向2 电势、电势能的判断[典例2] (多选)如图所示，在x轴上相距为L的两点固定两个等量异种点电荷＋Q、－Q，虚线是以＋Q所在点为圆心、为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称．下列判断正确的是( )A．b、d两点处的电势相同B．四个点中c点处的电势最低C．b、d两点处的电场强度相同D．将一试探电荷＋q沿圆周由a点移至c点，＋q的电势能减小[解析] 由等量异种点电荷的电场线分布及等势面特点知，A、B正确，C错误．四点中a点电势最高、c点电势最低，正电荷在电势越低处电势能越小，故D正确．[答案] ABD1．电场线与等势面的关系：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面．2．电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方，电势不一定高．3．电势能与电势的关系：正电荷在电势高的地方电势能大；负电荷在电势低的地方电势能大．考点电势差与电场强度的关系1．公式E＝的三点注意(1)只适用于匀强电场．(2)d为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离．(3)电场强度的方向是电势降低最快的方向．2．两个重要推论推论1：匀强电场中的任一线段AB的中点C的电势，等于φC＝，如图甲所示．甲乙推论2：匀强电场中若两线段AB∥CD，且AB＝CD，则UAB＝UCD(或φA－φB＝φC －φD)，如图乙所示．考向1 匀强电场中场强与电势差的关系[典例3] 如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为零，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为( )A．200 V/m B．200 V/mC．100 V/m D．100 V/m[解题指导] 在OA上找到与B点等电势的C点，连接B、C为等势线→由电场线与等势线垂直，方向由高电势点指向低电势点，确定电场线→根据电场强度与电势差的关系U＝Ed计算．[解析] 匀强电场的电场线与等势面都是平行、等间距排列的，且电场线与等势面处处垂直，沿着电场线方向电势均匀降落，取OA中点C，则C点电势为3 V，连接BC 即为电场中的一条等势线，作等势线的垂线，即电场中的电场线．E＝＝＝200 V/m.[答案] A[变式1] 如图所示，在光滑绝缘的水平面上，存在一个水平方向的匀强电场，电场强度大小为E，在水平面上有一个半径为R的圆周，其中PQ为直径，C为圆周上的一点，在O点将一带正电的小球以相同的速度向各个方向水平射出时，小球在电场力的作用下可以到达圆周的任何点，但小球到达C点时的速度最大．已知PQ与PC间的夹角为θ＝30°，则关于该电场强度E的方向及PC间的电势差大小说法正确的是( )A．E的方向为由P指向Q，UPC＝ERB．E的方向为由Q指向C，UPC＝3ER2C．E的方向为由P指向C，UPC＝2ERD．E的方向为由O指向C，UPC＝3ER2答案：D 解析：由题意知，过C点的切面应是圆周上离O点最远的等势面，半径OC与等势面垂直，E的方向为由O指向C，OC与PC间夹角为θ＝30°，则连线OC与PC间夹角也为30°，因此直线dPC＝R，则电场方向的长度为Rcos 30°，则UPC＝E×R×＝，选项D正确．考向2 非匀强电场中场强与电势差的关系[典例4] (多选)如图所示，实线表示电场线，下列关于电势差的说法中正确的是( )A．若AB＝BC，则UAB>UBCB．若AB＝BC，则UAB＝UBCC．若AB＝BC，则UAB<UBCD．在匀强电场中，与电场垂直的方向上任意两点间的电势差为零[解析] 由电场线的疏密可知，A、B之间比B、C之间的平均电场强度大，由U＝d 可知，AB＝BC时，UAB>UBC，即A对，B、C错．等势面与电场线始终相互垂直，故D对．[答案] ADE＝在非匀强电场中的应用(1)解释等差等势面的疏密与电场强度大小的关系，当电势差U一定时，电场强度E越大，则沿电场强度方向的距离d越小，即电场强度越大，等差等势面越密．(2)定性判断非匀强电场电势差的大小关系，如距离相等的两点间的电势差，E越大，U越大；E越小，U越小．(3)利用φ­x图象的斜率判断沿x方向电场强度Ex随位置的变化规律．在φ­x图象中斜率k＝＝＝Ex，斜率的大小表示电场强度的大小，正负表示电场强度的方向．考点电场线、等势线(面)及带电粒子的运动轨迹问题1．几种常见的典型电场的等势面比较2.(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等．考向1 电场线与运动轨迹的关系[典例5] 如图所示，实线表示电场线，虚线表示带电粒子只在电场力作用下的运动轨迹，a、b为其运动轨迹上的两点，可以判定( )A．粒子在a点的速度大于在b点的速度B．粒子在a点的加速度大于在b点的加速度C．粒子一定带正电荷D．粒子在a点的电势能大于在b点的电势能[解题指导] 解答本题的一般方法为：(1)任意假设粒子的运动方向．(2)从轨迹上任选一点，一般选在与电场线的交点．(3)确定该点速度方向，即轨迹切线方向．(4)确定粒子在该点所受电场力的方向(根据轨迹介于力和速度两个方向之间判断)．(5)确定其他量的变化．[解析] 该粒子在电场中做曲线运动，则电场力应指向轨迹的凹侧且沿电场线的切线方向，设粒子由a向b运动，则其所受电场力方向和速度方向的关系如图所示，可知电场力做正功，粒子速度增加，电势能减小，A选项错，D选项对；b点处电场线比a 点处电场线密，即粒子在b点所受电场力大，加速度大，B选项错；因电场线方向不确定，所以粒子的电性不确定，C选项错．(假设粒子由b向a运动同样可得出结论) [答案] D考向2 等势线与运动轨迹的关系[典例6] 两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( )A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小[解析] 带电粒子在A处时，由于电场线与等势面垂直，所以粒子所受电场力方向与速度方向垂直，由此可知粒子做曲线运动，带电粒子在进入电场时的电势能εA＝qφA，离开电场时的电势能ε∞＝qφ∞，φA＝φ∞＝0，所以εA＝ε∞.粒子在A点时所受电场力方向与速度方向垂直，所以电场力要做正功，电势能要减小，由此可以判断电势能先减小后增大，C正确．[答案] C[变式2] 如图所示，虚线a、b、c表示电场中的三个等势面，相邻等势面间的电势差相等，实线为一个带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q 是轨迹上的两点．下列说法中正确的是( )A．三个等势面中，等势面a的电势最高B．带电质点一定是从P点向Q点运动C．带电质点通过P点时的动能比通过Q点时的小D．带电质点通过P点时的加速度比通过Q点时的小答案：C 解析：电场线和等势面垂直，可以根据等势面来画出某处的电场线．又质点做曲线运动所受电场力的方向指向曲线的凹侧，由此可以判断出电场线的方向大致是从c指向a，而沿着电场线的方向电势逐渐降低，a、b、c三个等势面的电势关系为φc>φb>φc，故选项A错误．无法从质点的受力情况来判断其运动方向，选项B错误．质点在P点的电势能大于在Q点的电势能，而电势能和动能的总和不变，所以，质点在P 点的动能小于在Q点的动能，选项C正确．P点的等势面比Q点的等势面密，故场强较大，质点受到的电场力较大，加速度较大，选项D错误．带电粒子运动轨迹类问题的解题技巧(1)判断速度方向：带电粒子运动轨迹上某点的切线方向为该点处的速度方向．(2)判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹曲线的凹侧，再根据粒子的正负判断场强的方向．(3)判断电场力做功的正负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．考点电场力做功与功能关系1．求电场力做功的四种方法(1)定义式：WAB＝Flcos α＝qEdcos α(适用于匀强电场)．(2)电势的变化：W＝qUAB＝q(φA－φB)．(3)动能定理：W电＋W其他＝ΔEk.(4)电势能的变化：WAB＝－ΔEpBA＝EpA－EpB.2．电场中的功能关系(1)若只有电场力做功，电势能与动能之和保持不变．(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变．(3)除重力外，其他各力对物体做的功等于物体机械能的增量．(4)所有外力对物体所做的总功，等于物体动能的变化．[典例7] (多选)如图所示，半圆槽光滑、绝缘、固定，圆心是O，最低点是P，直径MN水平．a、b是两个完全相同的带正电小球(视为点电荷)，b固定在M点，a从N点静止释放，沿半圆槽运动经过P点到达某点Q(图中未画出)时速度为零．则小球a( )A．从N到Q的过程中，重力与库仑力的合力先增大后减小B．从N到P的过程中，速率先增大后减小C．从N到Q的过程中，电势能一直增加D．从P到Q的过程中，动能减少量小于电势能增加量[解题指导] 解答本题可从以下三方面进行分析：(1)a球的受力情况；(2)在运动过程中每个力做功情况；(3)在运动过程中能量转化情况．[解析] 如图所示，根据三角形定则不难看出，在重力G大小和方向都不变、库仑力F变大且与重力之间的夹角θ由90°逐渐减小的过程中，合力F合将逐渐增大，A项错误；从N到P的运动过程中，支持力不做功，而重力与库仑力的合力F合与速度之间的夹角α由锐角逐渐增大到90°，再增大为钝角，即合力F合对小球a先做正功后做负功，小球a的速率先增大后减小，B项正确；小球a从N到Q靠近小球b的运动过程中，库仑力一直做负功，电势能一直增加，C项正确；P到Q的运动过程中，小球a减少的动能等于增加的重力势能与增加的电势能之和，D项错误．[答案] BC [变式3] (多选)如图所示为一匀强电场，某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为 2.0 J，电场力做的功为 1.5 J．则下列说法正确的是( )A．粒子带负电B．粒子在A点的电势能比在B点少1.5 JC．粒子在A点的动能比在B点多0.5 JD．粒子在A点的机械能比在B点少1.5 J答案：CD 解析：从粒子的运动轨迹可以看出，粒子所受的电场力方向与场强方向相同，粒子带正电，A错误；粒子从A点运动到B点，电场力做功1.5 J，说明电势能减少1.5 J，B错误；对粒子应用动能定理得：W电＋W重＝EkB－EkA，代入数据解得EkB －EkA＝1.5 J－2.0 J＝－0.5 J，C正确；粒子机械能的变化量等于除重力外其他力做的功，电场力做功1.5 J，则粒子的机械能增加1.5 J，D正确．处理电场中能量问题的基本方法在解决电场中的能量问题时常用到的基本规律有动能定理、能量守恒定律，有时也会用到功能关系．(1)应用动能定理解决问题需研究合外力的功(或总功)．(2)应用能量守恒定律解决问题需注意电势能和其他形式能之间的转化．(3)应用功能关系解决该类问题需明确电场力做功与电势能改变之间的对应关系．(4)有电场力做功的过程机械能一般不守恒，但机械能与电势能的总和可以不变．1．[场强、电势、电势能的判断]如图所示，对于电场线中的A、B、C三点，下列判断正确的是( )A．A点的电势最低B．B点的电场强度最大C．同一正电荷在A、B两点受的电场力大小相等D．同一负电荷在C点具有的电势能比在A点的大答案：D 解析：根据电场线的特点，沿着电场线方向电势逐渐降低，则φA>φC>φB，又知同一负电荷在电势越低处电势能越大，则同一负电荷在C点具有的电势能比在A点的大，所以A错误，D正确；因在同一电场中电场线越密，电场强度越大，则知A点电场强度最大，所以B错误；因电场中EA>EB，则同一正电荷在A、B两点所受电场力大小关系为FA>FB，所以C错误．2．[匀强电场中场强与电势差的关系]如图所示，等边三角形ABC处在匀强电场中，其中电势φA＝φB＝0，φC＝φ.保持该电场的大小和方向不变，让等边三角形以A点为轴在纸面内顺时针转过30°，则此时B点的电势为( )B.φA.φD．－φC．－φ答案：C 解析：设等边三角形的边长为L，则匀强电场E＝.若让等边三角形以A点为轴在纸面内顺时针转过30°，则B1点(转动后的B点)到AB的距离为L1＝，所以U＝Ed＝×＝，故转动后B点的电势为－，选项C正确．3．[电场中力和运动的关系]电场中某三条等势线如图中实线a、b、c所示．一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的v­t图象可能是下图中的( )答案：A 解析：结合φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且Q点处电场强度小于P点处电场强度，电子仅在电场力作用下沿直线从P运动到Q，将做加速度越来越小的加速运动，A正确．4．[电场力做功与电势能变化](多选)图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子( )A．带负电B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化量大于由b点到c点的动能变化量答案：CD 解析：由粒子的运动轨迹可知，粒子所受的电场力指向曲线的凹侧，故粒子带正电，故A错误；在c点，粒子离点电荷最远，根据库仑定律可知，粒子受力最小，故B错误；从b到c，电场力做正功，电势能减小，所以粒子在b点的电势能大于在c点的电势能，故C正确；ab间的电势差大于bc间的电势，粒子由a到b电场力做功多，动能变化大，故D正确．5．[匀强电场的性质](多选)如图所示，A、B、C、D、E、F为匀强电场中一个边长为10 cm的正六边形的六个顶点，已知A、B、C三点电势分别为1.0 V、2.0 V、3.0 V，正六边形所在平面与电场线平行．下列说法中正确的是( )A．CD和AF为电场中的两条等势线B．匀强电场的场强大小为10 V/mC．匀强电场的场强方向为由C指向AD．将一个电子由E点移到D点，其电势能将减少1.6×10－19 J答案：ACD 解析：A、B、C三点的电势分别为1.0 V、2.0 V、3.0 V，由于匀强电场中任一直线上的电势分布都是均匀的，连接AC如图所示，则AC中点G的电势为2.0 V，因此BE连线为一条等势线，因此平行于BE的CD、AF为等势线，选项A正确；正六边形边长为10 cm，则由几何关系知CG＝5 cm，由E＝求得E＝ V/m，选项B错误；电场线垂直于等势线且由高电势指向低电势，选项C正确；将一个电子从E点移到D点，电场力做功W＝－eUED＝1.6×10－19 J，根据电场力做功与电势能变化的关系知，电势能减少1.6×10－19 J，选项D正确．。

电场能的性质的描述时间：45分钟满分：100分一、选择题(本题共10小题，每小题7分，共70分。

其中1～6为单选，7～10为多选)1．[2017·北京海淀期末]如图所示，带箭头的实线表示某电场的电场线，虚线表示该电场的等势面。

其中A、B、C三点的电场强度大小分别为E A、E B、E C，电势分别为φA、φB、φC，把一试探电荷－q分别放在A、B、C三点。

关于这三点的电场强度大小和电势高低的关系以及电荷在A、B、C三点电势能E p A、E p B、E p C的关系，下列说法中正确的是( )A.E A＝E B B．E A>E CC.φA＝φB D．E p A<E p B答案 B解析根据电场线的疏密程度可以看出E A>E C，E A>E B，故选项A错误，选项B正确。

根据沿着电场线的方向电势逐渐降低，得φA<φB，由E p＝qφ知E p A＞E p B,故选项C、D均错误。

2．[2017·济南调研]如图所示，匀强电场中的点A、B、C、D、E、F、G、H为立方体的8个顶点。

已知G、F、B、D点的电势分别为5 V、1 V、2 V、4 V，则A点的电势为( )A.0 V B．1 VC.2 V D．3 V答案 A解析在匀强电场中，平行且相等的两条线段电势差相等，故φG－φD＝φF－φA，得φA＝0，选项A 正确。

3．[2017·陕西咸阳模拟]一个正点电荷Q静止在正方形的一个角上，另一个带电质点射入该区域时，只在电场力作用下恰好能经过正方形的另外三个角a、b、c，如图所示，则有( )A.a 、b 、c 三点电势高低及场强大小的关系是φa ＝φc >φb ，E a ＝E c ＝2E bB.质点由a 到b 电势能增加，由b 到c 电场力做负功，在b 点动能最大C.质点在a 、b 、c 三处的加速度大小之比是1∶2∶1D.若改变带电质点在a 处的速度大小和方向，有可能使其经过a 、b 、c 三点做匀速圆周运动答案 A解析 a 、c 处于同一个等势面上，电势相等，b 点离Q 更远，电势更低，所以φa ＝φc >φb ，再根据点电荷场强的公式E ＝k Q r2可得E a ＝E c ＝2E b ，选项A 正确；质点带负电，从b 移到c ，电场力做正功，电势能减少，选项B 错误；根据场强的大小关系，质点在a 、b 、c 三处的加速度大小关系为2∶1∶2，选项C 错误；质点做匀速圆周运动，受到的向心力大小不变，a 、c 两点的场强与b 点不同，质点受到的合力不同，不能做匀速圆周运动，选项D 错误。

【2019最新】精选高考物理一轮复习第六章静电场第2讲电场的能的性质教案知识点一电场力做功和电势能1．电场力做功(1)特点：静电力做功与________无关，只与________有关．(2)计算方法①W＝qEd，只适用于匀强电场，其中d为沿________的距离．②WAB＝qUAB，适用于________．2．电势能(1)定义：电荷在________中具有的势能，数值上等于将电荷从该点移到________位置时静电力所做的功．(2)静电力做功与电势能变化的关系：静电力做的功等于________，即WAB＝EpA －EpB＝－ΔEp.(3)电势能具有相对性．答案：1.(1)实际路径初末位置(2)①电场方向②任何电场 2.(1)电场零势能(2)电势能的减少量知识点二电势、等势面、电势差1．电势(1)定义：电荷在电场中某一点的________与它的________的比值．(2)定义式：φ＝.(3)相对性：电势具有相对性，同一点的电势因________的选取不同而不同．2．等势面(1)定义：电场中________的各点构成的面．(2)特点①在等势面上移动电荷，电场力不做功．②等势面一定与电场线垂直，即与场强方向________．③电场线总是由电势________的等势面指向电势________的等势面．④等差等势面的疏密表示电场的强弱(等差等势面越密的地方，电场线越密)．3．电势差(1)定义：电荷在电场中，由一点A移到另一点B时，电场力所做的功WAB与移动的电荷的电量q的比值．(2)定义式：UAB＝________.(3)电势差与电势的关系：UAB＝________，UAB＝－UBA.(4)电势差与电场强度的关系匀强电场中两点间的电势差等于电场强度与这两点沿________的距离的乘积，即UAB＝Ed.答案：1.(1)电势能电荷量(3)零电势点2．(1)电势相等(2)②垂直③高低3．(2) (3)φA－φB(4)电场方向(1)电场力做功与重力做功相似，均与路径无关．( )(2)电场中电场强度为零的地方电势一定为零．( )(3)沿电场线方向电场强度越来越小，电势逐渐降低．( )(4)A、B两点间的电势差等于将正电荷从A移到B点时静电力所做的功．( )(5)A、B两点的电势差是恒定的，所以UAB＝UBA.( )(6)电势是矢量，既有大小也有方向．( )(7)等差等势线越密的地方，电场线越密，电场强度越大．( )(8)电场中电势降低的方向，就是电场强度的方向．( )答案：(1)(2)×(3)×(4)×(5)×(6)×(7)(8)×点电荷的电势电势的叠加遵守标量的加法，如果知道了点电荷的电势表达式，在分析电势叠加问题时会更得心应手．推导：规定无穷远处电势为零，根据静电力做功和电势能变化的关系WAB＝EpA－EpB，可把点电荷Q形成电场中的A点写为EpA＝EpA－0＝WA→∞，其中WA→∞表示把电荷q从A点移动到无穷远处的过程中，Q对q的静电力所做的功，即WA→∞＝＝，则φA＝＝.考点电势高低及电势能大小的比较1．电势高低的判断判断依据判断方法电场线方向沿电场线方向电势逐渐降低场源电荷的正负取无穷远处电势为零，正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低电势能的高低正电荷在电势较高处电势能大，负电荷在电势较低处电势能大电场力做功根据U AB＝WABq，将W AB、q的正负号代入，由U AB的正负判断φA、φB的高低判断角度判断方法做功判断法电场力做正功，电势能减小电场力做负功，电势能增加电荷电势法正电荷在电势高的地方电势能大负电荷在电势低的地方电势能大公式法将电荷量、电势连同正负号一起代入公式E p＝qφ，正E p的绝对值越大，电势能越大；负E p的绝对值越大，电势能越小[典例1] 如图所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O.下列关于x轴上的电场强度和电势的说法中正确的是( )A．O点的电场强度为零，电势最低B．O点的电场强度为零，电势最高C．从O点沿x轴正方向，电场强度减小，电势升高D．从O点沿x轴正方向，电场强度增大，电势降低[解题指导] O点场强可用微元法判断；电势高低可应用做功法判断．[解析] 圆环上均匀分布着正电荷，可以将圆环等效为很多正点电荷的组成，同一条直径的两端点的点电荷的合场强类似于两个等量同种点电荷的合场强，故圆环的中心的合场强一定为零．x轴上的合场强，在圆环的右侧的合场强沿x轴向右，左侧的合场强沿x轴向左，电场强度都呈现先增大后减小的特征，由沿场强方向的电势降低，得O点的电势最高．综上知选项B正确．[答案] B考向2 电势、电势能的判断[典例2] (多选)如图所示，在x轴上相距为L的两点固定两个等量异种点电荷＋Q、－Q，虚线是以＋Q所在点为圆心、为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称．下列判断正确的是( ) A．b、d两点处的电势相同B．四个点中c点处的电势最低C．b、d两点处的电场强度相同D．将一试探电荷＋q沿圆周由a点移至c点，＋q的电势能减小[解析] 由等量异种点电荷的电场线分布及等势面特点知，A、B正确，C错误．四点中a点电势最高、c点电势最低，正电荷在电势越低处电势能越小，故D正确．[答案] ABD1．电场线与等势面的关系：电场线与等势面垂直，并从电势较高的等势面指向电势较低的等势面．2．电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方，电势不一定高．3．电势能与电势的关系：正电荷在电势高的地方电势能大；负电荷在电势低的地方电势能大．考点电势差与电场强度的关系1．公式E＝的三点注意(1)只适用于匀强电场．(2)d为某两点沿电场强度方向上的距离，或两点所在等势面之间的距离．(3)电场强度的方向是电势降低最快的方向．2．两个重要推论推论1：匀强电场中的任一线段AB的中点C的电势，等于φC＝，如图甲所示．甲乙推论2：匀强电场中若两线段AB∥CD，且AB＝CD，则UAB＝UCD(或φA－φB＝φC－φD)，如图乙所示．考向1 匀强电场中场强与电势差的关系[典例3] 如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为零，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为( )A．200 V/m B．200 V/mC．100 V/m D．100 V/m[解题指导] 在OA上找到与B点等电势的C点，连接B、C为等势线→由电场线与等势线垂直，方向由高电势点指向低电势点，确定电场线→根据电场强度与电势差的关系U＝Ed计算．[解析] 匀强电场的电场线与等势面都是平行、等间距排列的，且电场线与等势面处处垂直，沿着电场线方向电势均匀降落，取OA中点C，则C点电势为3 V，连接BC即为电场中的一条等势线，作等势线的垂线，即电场中的电场线．E＝＝＝200 V/m.[答案] A[变式1] 如图所示，在光滑绝缘的水平面上，存在一个水平方向的匀强电场，电场强度大小为E，在水平面上有一个半径为R的圆周，其中PQ为直径，C为圆周上的一点，在O点将一带正电的小球以相同的速度向各个方向水平射出时，小球在电场力的作用下可以到达圆周的任何点，但小球到达C点时的速度最大．已知PQ与PC间的夹角为θ＝30°，则关于该电场强度E的方向及PC间的电势差大小说法正确的是( )A．E的方向为由P指向Q，UPC＝ERB．E的方向为由Q指向C，UPC＝3ER2C．E的方向为由P指向C，UPC＝2ERD．E的方向为由O指向C，UPC＝3ER2答案：D 解析：由题意知，过C点的切面应是圆周上离O点最远的等势面，半径OC与等势面垂直，E的方向为由O指向C，OC与PC间夹角为θ＝30°，则连线OC与PC间夹角也为30°，因此直线dPC＝R，则电场方向的长度为Rcos 30°，则UPC＝E×R×＝，选项D正确．考向2 非匀强电场中场强与电势差的关系[典例4] (多选)如图所示，实线表示电场线，下列关于电势差的说法中正确的是( )A．若AB＝BC，则UAB>UBCB．若AB＝BC，则UAB＝UBCC．若AB＝BC，则UAB<UBCD．在匀强电场中，与电场垂直的方向上任意两点间的电势差为零[解析] 由电场线的疏密可知，A、B之间比B、C之间的平均电场强度大，由U ＝d可知，AB＝BC时，UAB>UBC，即A对，B、C错．等势面与电场线始终相互垂直，故D对．[答案] ADE＝在非匀强电场中的应用(1)解释等差等势面的疏密与电场强度大小的关系，当电势差U一定时，电场强度E越大，则沿电场强度方向的距离d越小，即电场强度越大，等差等势面越密．(2)定性判断非匀强电场电势差的大小关系，如距离相等的两点间的电势差，E越大，U越大；E越小，U越小．(3)利用φ­x图象的斜率判断沿x方向电场强度Ex随位置的变化规律．在φ­x图象中斜率k＝＝＝Ex，斜率的大小表示电场强度的大小，正负表示电场强度的方向．考点电场线、等势线(面)及带电粒子的运动轨迹问题1．几种常见的典型电场的等势面比较电场等势面(实线)图样重要描述匀强电场垂直于电场线的一簇平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场连线的中垂线上的电势为零等量同种正点电荷的电场连线上，中点电势最低，而在中垂线上，中点电势最高2.(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等．考向1 电场线与运动轨迹的关系[典例5] 如图所示，实线表示电场线，虚线表示带电粒子只在电场力作用下的运动轨迹，a、b为其运动轨迹上的两点，可以判定( )A．粒子在a点的速度大于在b点的速度B．粒子在a点的加速度大于在b点的加速度C．粒子一定带正电荷D．粒子在a点的电势能大于在b点的电势能[解题指导] 解答本题的一般方法为：(1)任意假设粒子的运动方向．(2)从轨迹上任选一点，一般选在与电场线的交点．(3)确定该点速度方向，即轨迹切线方向．(4)确定粒子在该点所受电场力的方向(根据轨迹介于力和速度两个方向之间判断)．(5)确定其他量的变化．[解析] 该粒子在电场中做曲线运动，则电场力应指向轨迹的凹侧且沿电场线的切线方向，设粒子由a向b运动，则其所受电场力方向和速度方向的关系如图所示，可知电场力做正功，粒子速度增加，电势能减小，A选项错，D选项对；b点处电场线比a点处电场线密，即粒子在b点所受电场力大，加速度大，B选项错；因电场线方向不确定，所以粒子的电性不确定，C选项错．(假设粒子由b向a运动同样可得出结论)[答案] D考向2 等势线与运动轨迹的关系[典例6] 两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中( )A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小[解析] 带电粒子在A处时，由于电场线与等势面垂直，所以粒子所受电场力方向与速度方向垂直，由此可知粒子做曲线运动，带电粒子在进入电场时的电势能εA ＝qφA，离开电场时的电势能ε∞＝qφ∞，φA＝φ∞＝0，所以εA＝ε∞.粒子在A点时所受电场力方向与速度方向垂直，所以电场力要做正功，电势能要减小，由此可以判断电势能先减小后增大，C正确．[答案] C[变式2] 如图所示，虚线a、b、c表示电场中的三个等势面，相邻等势面间的电势差相等，实线为一个带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是轨迹上的两点．下列说法中正确的是( )A．三个等势面中，等势面a的电势最高B．带电质点一定是从P点向Q点运动C．带电质点通过P点时的动能比通过Q点时的小D．带电质点通过P点时的加速度比通过Q点时的小答案：C 解析：电场线和等势面垂直，可以根据等势面来画出某处的电场线．又质点做曲线运动所受电场力的方向指向曲线的凹侧，由此可以判断出电场线的方向大致是从c指向a，而沿着电场线的方向电势逐渐降低，a、b、c三个等势面的电势关系为φc>φb>φc，故选项A错误．无法从质点的受力情况来判断其运动方向，选项B错误．质点在P点的电势能大于在Q点的电势能，而电势能和动能的总和不变，所以，质点在P点的动能小于在Q点的动能，选项C正确．P点的等势面比Q点的等势面密，故场强较大，质点受到的电场力较大，加速度较大，选项D错误．带电粒子运动轨迹类问题的解题技巧(1)判断速度方向：带电粒子运动轨迹上某点的切线方向为该点处的速度方向．(2)判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹曲线的凹侧，再根据粒子的正负判断场强的方向．(3)判断电场力做功的正负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．考点电场力做功与功能关系1．求电场力做功的四种方法(1)定义式：WAB＝Flcos α＝qEdcos α(适用于匀强电场)．(2)电势的变化：W＝qUAB＝q(φA－φB)．(3)动能定理：W电＋W其他＝ΔEk.(4)电势能的变化：WAB＝－ΔEpBA＝EpA－EpB.2．电场中的功能关系(1)若只有电场力做功，电势能与动能之和保持不变．(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变．(3)除重力外，其他各力对物体做的功等于物体机械能的增量．(4)所有外力对物体所做的总功，等于物体动能的变化．[典例7] (多选)如图所示，半圆槽光滑、绝缘、固定，圆心是O，最低点是P，直径MN水平．a、b是两个完全相同的带正电小球(视为点电荷)，b固定在M点，a从N点静止释放，沿半圆槽运动经过P点到达某点Q(图中未画出)时速度为零．则小球a( )A．从N到Q的过程中，重力与库仑力的合力先增大后减小B．从N到P的过程中，速率先增大后减小C．从N到Q的过程中，电势能一直增加D．从P到Q的过程中，动能减少量小于电势能增加量[解题指导] 解答本题可从以下三方面进行分析：(1)a球的受力情况；(2)在运动过程中每个力做功情况；(3)在运动过程中能量转化情况．[解析] 如图所示，根据三角形定则不难看出，在重力G大小和方向都不变、库仑力F变大且与重力之间的夹角θ由90°逐渐减小的过程中，合力F合将逐渐增大，A项错误；从N到P的运动过程中，支持力不做功，而重力与库仑力的合力F合与速度之间的夹角α由锐角逐渐增大到90°，再增大为钝角，即合力F合对小球a先做正功后做负功，小球a的速率先增大后减小，B项正确；小球a从N到Q靠近小球b 的运动过程中，库仑力一直做负功，电势能一直增加，C项正确；P到Q的运动过程中，小球a减少的动能等于增加的重力势能与增加的电势能之和，D项错误．[答案] BC [变式3] (多选)如图所示为一匀强电场，某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0 J，电场力做的功为1.5 J．则下列说法正确的是( )A．粒子带负电B．粒子在A点的电势能比在B点少1.5 JC．粒子在A点的动能比在B点多0.5 JD．粒子在A点的机械能比在B点少1.5 J答案：CD 解析：从粒子的运动轨迹可以看出，粒子所受的电场力方向与场强方向相同，粒子带正电，A错误；粒子从A点运动到B点，电场力做功1.5 J，说明电势能减少1.5 J，B错误；对粒子应用动能定理得：W电＋W重＝EkB－EkA，代入数据解得EkB－EkA＝1.5 J－2.0 J＝－0.5 J，C正确；粒子机械能的变化量等于除重力外其他力做的功，电场力做功1.5 J，则粒子的机械能增加1.5 J，D正确．处理电场中能量问题的基本方法在解决电场中的能量问题时常用到的基本规律有动能定理、能量守恒定律，有时也会用到功能关系．(1)应用动能定理解决问题需研究合外力的功(或总功)．(2)应用能量守恒定律解决问题需注意电势能和其他形式能之间的转化．(3)应用功能关系解决该类问题需明确电场力做功与电势能改变之间的对应关系．(4)有电场力做功的过程机械能一般不守恒，但机械能与电势能的总和可以不变．1．[场强、电势、电势能的判断]如图所示，对于电场线中的A、B、C三点，下列判断正确的是( )A．A点的电势最低B．B点的电场强度最大C．同一正电荷在A、B两点受的电场力大小相等D．同一负电荷在C点具有的电势能比在A点的大答案：D 解析：根据电场线的特点，沿着电场线方向电势逐渐降低，则φA>φC>φB，又知同一负电荷在电势越低处电势能越大，则同一负电荷在C点具有的电势能比在A点的大，所以A错误，D正确；因在同一电场中电场线越密，电场强度越大，则知A点电场强度最大，所以B错误；因电场中EA>EB，则同一正电荷在A、B两点所受电场力大小关系为FA>FB，所以C错误．2．[匀强电场中场强与电势差的关系]如图所示，等边三角形ABC处在匀强电场中，其中电势φA＝φB＝0，φC＝φ.保持该电场的大小和方向不变，让等边三角形以A点为轴在纸面内顺时针转过30°，则此时B点的电势为( )B.φA.φD．－φC．－φ答案：C 解析：设等边三角形的边长为L，则匀强电场E＝.若让等边三角形以A点为轴在纸面内顺时针转过30°，则B1点(转动后的B点)到AB的距离为L1＝，所以U＝Ed＝×＝，故转动后B点的电势为－，选项C正确．3．[电场中力和运动的关系]电场中某三条等势线如图中实线a、b、c所示．一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的v­t图象可能是下图中的( )答案：A 解析：结合φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且Q点处电场强度小于P点处电场强度，电子仅在电场力作用下沿直线从P运动到Q，将做加速度越来越小的加速运动，A正确．4．[电场力做功与电势能变化](多选)图中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子( )A．带负电B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化量大于由b点到c点的动能变化量答案：CD 解析：由粒子的运动轨迹可知，粒子所受的电场力指向曲线的凹侧，故粒子带正电，故A错误；在c点，粒子离点电荷最远，根据库仑定律可知，粒子受力最小，故B错误；从b到c，电场力做正功，电势能减小，所以粒子在b点的电势能大于在c点的电势能，故C正确；ab间的电势差大于bc间的电势，粒子由a到b电场力做功多，动能变化大，故D正确．5．[匀强电场的性质](多选)如图所示，A、B、C、D、E、F为匀强电场中一个边长为10 cm的正六边形的六个顶点，已知A、B、C三点电势分别为1.0 V、2.0 V、3.0 V，正六边形所在平面与电场线平行．下列说法中正确的是( )A．CD和AF为电场中的两条等势线B．匀强电场的场强大小为10 V/mC．匀强电场的场强方向为由C指向A D．将一个电子由E点移到D点，其电势能将减少1.6×10－19 J答案：ACD 解析：A、B、C三点的电势分别为1.0 V、2.0 V、3.0 V，由于匀强电场中任一直线上的电势分布都是均匀的，连接AC如图所示，则AC中点G的电势为2.0 V，因此BE连线为一条等势线，因此平行于BE的CD、AF为等势线，选项A正确；正六边形边长为10 cm，则由几何关系知CG＝5 cm，由E＝求得E＝ V/m，选项B错误；电场线垂直于等势线且由高电势指向低电势，选项C正确；将一个电子从E 点移到D点，电场力做功W＝－eUED＝1.6×10－19 J，根据电场力做功与电势能变化的关系知，电势能减少1.6×10－19 J，选项D正确．。
