自动控制频率特性测试实验报告1. 引言在现代自动控制系统中，频率特性是一个重要的参数，对于系统的稳定性和性能起着决定性的作用。
频率特性测试实验旨在评估自动控制系统的频率响应，并分析系统在不同频率下的性能。
本实验报告将介绍自动控制频率特性测试实验的目的、实验器材、实验步骤和实验结果分析。
2. 实验目的本实验的主要目的是通过频率响应测试，评估自动控制系统的频率特性以及系统在不同频率下的性能。
具体目标包括：1.测试系统的幅频特性，即系统的增益与频率之间的关系；2.测试系统的相频特性，即系统的相移与频率之间的关系；3.分析系统的频率特性对系统的稳定性和性能的影响。
3. 实验器材本实验所需的器材包括：•信号发生器：用于产生不同频率的输入信号；•可变增益放大器：用于控制输入信号的幅度；•相位巡迥器：用于调节输入信号的相位；•示波器：用于观测输入信号和输出信号；•自动控制系统：接受输入信号并提供相应的控制输出。
4. 实验步骤4.1 准备工作1.确保实验器材连接正确，信号发生器连接到自动控制系统的输入端，示波器连接到自动控制系统的输出端。
2.将可变增益放大器和相位巡迥器分别接入信号发生器的输出端，用于调节输入信号的幅度和相位。
4.2 测试幅频特性1.设置信号发生器的频率为起始频率，将幅度设置为合适的值。
2.将相位巡迥器的相位设置为零，确保输入信号的相位与输出信号相位一致。
3.记录输入信号和输出信号的幅度，并计算增益。
4.逐渐增加信号发生器的频率，重复步骤3，直到达到结束频率。
4.3 测试相频特性1.设置信号发生器的频率为起始频率，将幅度和相位设置为合适的值。
2.记录输入信号和输出信号的相位差，并计算相移。
3.逐渐增加信号发生器的频率，重复步骤2，直到达到结束频率。
4.4 结果记录与分析1.将实验得到的数据记录下来，包括输入信号频率、幅度、输出信号频率、幅度、相位差等。
2.绘制幅频特性曲线图，分析系统的增益随频率变化的规律。
《自动控制原理》实践报告实验三系统频率特性曲线的绘制及系统分析熟悉利用计算机绘制系统伯德图、乃奎斯特曲线的方法，并利用所绘制图形分析系统性能。
一、实验目的1．熟练掌握使用MATLAB软件绘制Bode图及Nyquist曲线的方法；2．进一步加深对Bode图及Nyquist曲线的了解；3．利用所绘制Bode图及Nyquist曲线分析系统性能。
二、主要实验设备及仪器实验设备：每人一台计算机奔腾系列以上计算机，配置硬盘≥2G，内存≥64M。
实验软件：WINDOWS操作系统（WINDOWS XP 或WINDOWS 2000），并安装MATLAB 语言编程环境。
三、实验内容已知系统开环传递函数分别为如下形式， （1）)2)(5(50)(++=s s s G （2）)15)(5(250)(++=s s s s G（3）210()(21)s G s s s s +=++ （4）)12.0)(12(8)(++=s s s s G （5）23221()0.21s s G s s s s ++=+++ （6）)]105.0)125.0)[(12()15.0(4)(2++++=s s s s s s G 1．绘制其Nyquist 曲线和Bode 图，记录或拷贝所绘制系统的各种图形； 1、 程序代码： num=[50];den=conv([1 5],[1 2]); bode(num,den)num=[50];den=conv([1 5],[1 2]); nyquist(num,den)-80-60-40-20020M a g n i t u d e (d B)10-210-110101102103-180-135-90-450P h a s e (d e g )Bode DiagramFrequency (rad/sec)-1012345-4-3-2-11234Nyquist DiagramReal AxisI m a g i n a r y A x i s2、 程序代码： num=[250];den=conv(conv([1 0],[1 5]),[1 15]); bode(num,den)num=[250];den=conv(conv([1 0],[1 5]),[1 15]);-150-100-5050M a g n i t u d e (d B )10-110101102103-270-225-180-135-90P h a s e (d e g )Bode DiagramFrequency (rad/sec)nyquist(num,den)3、 程序代码： num=[1 10];den=conv([1 0],[2 1 1]); bode(num,den)-150-100-50050100M a g n i t u d e (d B)10-210-110101102103-270-225-180-135-90P h a s e (d e g )Bode DiagramFrequency (rad/sec)-1-0.9-0.8-0.7-0.6-0.5-0.4-0.3-0.2-0.10-15-10-551015System: sys Real: -0.132Imag: -0.0124Frequency (rad/sec): -10.3Nyquist DiagramReal AxisI m a g i n a r y A x i snum=[1 10];den=conv([1 0],[2 1 1]); nyquist(num,den)-25-20-15-10-5-200-150-100-5050100150200Nyquist DiagramReal AxisI m a g i n a r y A x i s-100-5050100M a g n i t u d e (d B )10-210-110101102-270-225-180-135-90P h a s e (d e g )Bode DiagramFrequency (rad/sec)4、 程序代码： num=[8];den=conv(conv([1 0],[2 1]),[0.2 1]); bode(num,den)-18-16-14-12-10-8-6-4-20-250-200-150-100-50050100150200250Nyquist DiagramReal AxisI m a g i n a r y A x i snum=[8];den=conv(conv([1 0],[2 1]),[0.2 1]); nyquist(num,den)5、 程序代码： num=[1 2 1]; den=[1 0.2 1 1]; bode(num,den)num=[1 2 1];den=[1 0.2 1 1]; nyquist(num,den)-40-30-20-10010M a g n i t u d e (d B )10-210-110101102-360-270-180-90P h a s e (d e g )Bode DiagramFrequency (rad/sec)-2.5-2-1.5-1-0.500.51 1.5-3-2-1123Nyquist DiagramReal AxisI m a g i n a r y A x i s-100-5050100M a g n i t u d e (d B )10-210-110101102-270-225-180-135-90P h a s e (d e g )Bode DiagramFrequency (rad/sec)6、 num=[2 4];den=conv(conv([1 0],[2 1]),[0.015625 0.05 1]); bode(num,den)num=[2 4];den=conv(conv([1 0],[2 1]),[0.015625 0.05 1]); nyquist(num,den)2．利用所绘制出的Nyquist 曲线及Bode 图对系统的性能进行分析：（1）利用以上任意一种方法绘制的图形判断系统的稳定性； 由Nyquist 曲线判断系统的稳定性，Z=P-2N 。
一、实验目的1. 熟悉并掌握自动控制系统的基本原理和实验方法；2. 理解典型环节的阶跃响应、频率响应等性能指标；3. 培养动手能力和分析问题、解决问题的能力。
二、实验原理自动控制系统是指利用各种自动控制装置，按照预定的规律自动地完成对生产过程或设备运行状态的调节和控制。
本实验主要研究典型环节的阶跃响应和频率响应。
1. 阶跃响应：当系统受到一个阶跃输入信号时，系统输出信号的变化过程称为阶跃响应。
阶跃响应可以反映系统的稳定性、快速性和准确性。
2. 频率响应：频率响应是指系统在正弦输入信号作用下的输出响应。
频率响应可以反映系统的动态性能和抗干扰能力。
三、实验仪器与设备1. 自动控制实验箱；2. 双踪示波器；3. 函数信号发生器；4. 计算器；5. 实验指导书。
四、实验内容与步骤1. 阶跃响应实验（1）搭建实验电路，连接好实验箱和示波器。
（2）输入阶跃信号，观察并记录阶跃响应曲线。
（3）分析阶跃响应曲线，计算系统的超调量、上升时间、调节时间等性能指标。
2. 频率响应实验（1）搭建实验电路，连接好实验箱和示波器。
（2）输入正弦信号，改变频率，观察并记录频率响应曲线。
（3）分析频率响应曲线，计算系统的幅频特性、相频特性等性能指标。
3. 系统校正实验（1）搭建实验电路，连接好实验箱和示波器。
（2）输入阶跃信号，观察并记录未校正系统的阶跃响应曲线。
（3）根据期望的性能指标，设计校正环节，并搭建校正电路。
（4）输入阶跃信号，观察并记录校正后的阶跃响应曲线。
（5）分析校正后的阶跃响应曲线，验证校正效果。
五、实验结果与分析1. 阶跃响应实验（1）实验结果：根据示波器显示的阶跃响应曲线，计算得到系统的超调量为10%，上升时间为0.5s，调节时间为2s。
（2）分析：该系统的稳定性较好，但响应速度较慢，超调量适中。
2. 频率响应实验（1）实验结果：根据示波器显示的频率响应曲线，计算得到系统的幅频特性在0.1Hz到10Hz范围内基本稳定，相频特性在0.1Hz到10Hz范围内变化不大。
实验四控制系统频率特性的测试一．实验目的认识线性定常系统的频率特性，掌握用频率特性法测试被控过程模型的原理和方法，根据开环系统的对数频率特性，确定系统组成环节的参数。
二．实验装置（1）微型计算机。
（2）自动控制实验教学系统软件。
三．实验原理及方法（1）基本概念一个稳定的线性定常系统，在正弦信号的作用下，输出稳态与输入信号关系如下：幅频特性相频特性（2）实验方法设有两个正弦信号：若以)(y tω为纵轴，而以tω作为参变量，则随tω的变xω为横轴，以)(t化，)(y tω?所确定的点的轨迹，将在 x--y平面上描绘出一条封闭的xω和)(t曲线（通常是一个椭圆）。
这就是所谓“李沙育图形”。
由李沙育图形可求出Xm ，Ym，φ，四．实验步骤（1）根据前面的实验步骤点击实验七、控制系统频率特性测试菜单。
（2）首先确定被测对象模型的传递函数, 预先设置好参数T1、T2、ξ、K（3）设置好各项参数后，开始仿真分析，首先做幅频测试，按所得的频率范围由低到高，及ω由小到大慢慢改变，特别是在转折频率处更应该多取几个点五.数据处理（一）第一种处理方法：（1）得表格如下：（2）作图如下：（二）第二种方法：由实验模型即，由实验设置模型根据理论计算结果绘制bode图，绘制Bode图。
（三）误差分析两图形的大体趋势一直，从而验证了理论的正确性。
在拐点处有一定的差距，在某些点处也存在较大的误差。
分析：（1）在读取数据上存在较大的误差，而使得理论结果和实验结果之间存在。
（2）在数值应选取上太合适，而使得所画出的bode图形之间存在较大的差距。
（3）在实验计算相角和幅值方面本来就存在着近似，从而使得误差存在，而使得两个图形之间有差异六.思考讨论（1）是否可以用“李沙育”图形同时测量幅频特性和想频特性答：可以。
在实验过程中一个频率可同时记录2Xm，2Ym，2y0。
（2）讨论用“李沙育图形”测量频率特性的精度，即误差分析（说明误差的主要来源）答：用“李沙育图形”测量频率特性的精度从上面的分析处理上也可以看出是比较高的，但是在实验结果和理论的结果之间还是存在一定的差距，这些误差主要来自于从“李沙育图形”上读取数据的时候存在的误差，也可能是计算机精度方面的误差。
自动控制原理实验报告 Final revision on November 26, 2020实验报告课程名称： 自动控制原理 实验项目： 典型环节的时域相应 实验地点： 自动控制实验室实验日期： 2017 年 3 月 22 日 指导教师： 乔学工实验一 典型环节的时域特性一、实验目的1.熟悉并掌握TDN-ACC+设备的使用方法及各典型环节模拟电路的构成方法。
2.熟悉各种典型环节的理想阶跃相应曲线和实际阶跃响应曲线。
对比差异，分析原因。
3.了解参数变化对典型环节动态特性的影响。
二、实验设备PC 机一台，TD-ACC+(或TD-ACS)实验系统一套。
三、实验原理及内容下面列出各典型环节的方框图、传递函数、模拟电路图、阶跃响应，实验前应熟悉了解。
1．比例环节 (P) (1)方框图 (2)传递函数：K S Ui S Uo =)()((3)阶跃响应：)0()(≥=t K t U O 其中 01/R R K =(4)模拟电路图：(5)理想与实际阶跃响应对照曲线： ① 取R0 = 200K ；R1 = 100K 。
② 取R0 = 200K ；R1 = 200K 。
2．积分环节 (I) (1)方框图(2)传递函数：TSSUiSUo1)()(=(3)阶跃响应：)0(1)(≥=ttTtUo其中CRT=(4)模拟电路图(5) 理想与实际阶跃响应曲线对照：①取R0 = 200K；C = 1uF。
②取R0 = 200K；C = 2uF。
3．比例积分环节 (PI)(1)方框图：(2)传递函数：(3)阶跃响应：(4)模拟电路图：(5)理想与实际阶跃响应曲线对照：①取 R0 = R1 = 200K；C = 1uF。
理想阶跃响应曲线实测阶跃响应曲线无穷②取 R0=R1=200K ；C=2uF 。
理想阶跃响应曲线 实测阶跃响应曲线4．惯性环节 (T) (1) 方框图 (2) 传递函数：1)()(+=TS KS Ui S Uo 。
实验名称：频率响应测试课程名称：自动控制原理实验目录（一）实验目的3（二）实验内容3（三）实验设备3（四）实验原理4（五）K=2频率特性试验结果4（六）K=2频率特性试验数据记录及分析7（七）K=5频率特性试验结果9（八）K=5频率特性试验数据记录及分析12（九）实验总结及感想错误!未定义书签。
图片目录图片1 系统结构图3图片2 系统模拟电路3图片3 K=2仿真对数幅相特性曲线4图片4 K=5仿真对数幅相特性曲线4图片5 f=0.7时输出波形及李沙育图形5图片6 f=1.4时输出波形及李沙育图形5图片7 f=2.1时输出波形及李沙育图形5图片8 f=2.8时输出波形及李沙育图形5图片9 f=3.5时输出波形及李沙育图形6图片10 f=4.2时输出波形及李沙育图形6图片11 f=4.9时输出波形及李沙育图形6图片12 f=5.6时输出波形及李沙育图形6图片13 f=6.3时输出波形及李沙育图形7图片14 f=7.0时输出波形及李沙育图形7图片15 k=2拟合频率特性曲线9图片16 f=0.9波形及李沙育图形9图片17 f=1.8波形及李沙育图形10图片18 f=2.7波形及李沙育图形10图片19 f=3.6波形及李沙育图形10图片20 f=4.5波形及李沙育图形10图片21 f=5.4波形及李沙育图形11图片22 f=6.3波形及李沙育图形11图片23 f=7.2形及李沙育图形11图片24 f=8.1波形及李沙育图形11图片25 f=9.0波形及李沙育图形12图片26 k=2拟合相频特性曲线14图表目录表格1 K=2电路元件参数7表格2 K=2实测电路数据处理7表格3 K=5电路元件参数12表格4 K=5实测电路数据处理12频率响应测试（一） 实验目的1. 掌握频率特性的测试原理及方法。
2. 学习根据所测定出的系统的频率特性，确定系统传递函数的方法。
（二） 实验内容测定给定环节的的频率特性，系统模拟电路、结构图分别如下所示：图片1系统结构图由图可知，系统的传递函数为：2100()10100k G s s s k =++，其中1Rk R =，实验中R 的取值分别为200k Ω，500k Ω，且1R 始终为100k Ω。
自动控制原理实验报告（三）
频率特性测试
一．实验目的
1．了解线性系统频率特性的基本概念。
2．了解和掌握对数幅频曲线和相频曲线（波德图）的构造及绘制方法。
二．实验内容及步骤
被测系统是一阶惯性的模拟电路图见图3-2-1，观测被测系统的幅频特性和相频特性，填入实验报告。
本实验将正弦波发生器（B4）单元的正弦波加于被测系统的输入端，用虚拟示波器观测被测系统的幅频特性和相频特性，了解各种正弦波输入频率的被测系统的幅频特性和相频特性。
图3-2-1 被测系统的模拟电路图
实验步骤：
（1）将函数发生器（B5）单元的正弦波输出作为系统输入。
（2）构造模拟电路。
三．实验记录：
ω
ω=1
ω=1.6
ω=3.2
ω=4.5
ω=6.4
ω=8
ω=9.6
ω=16
实验分析：
实验中，一阶惯性环节的幅频特性)(ωL ，相频特性)(ωϕ随着输入频率的变化而变化。
惯性环节的时间常数T 是表征响应特性的唯一参数，系统时间常数越小，输出相应上升的越快，同时系统的调节时间越小。

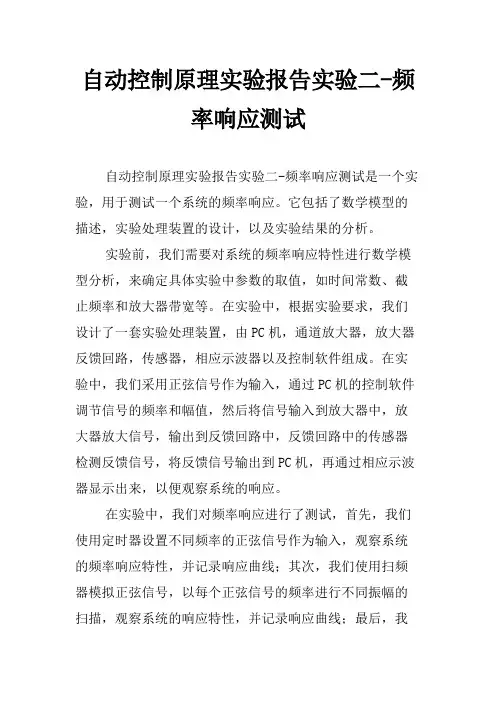

自动控制原理实验报告实验二频率响应测试实验一频率响应测试一、实验目的1. 掌握频率特性的测试原理及方法。
2. 学习根据所测定出的系统的频率特性，确定系统传递函数的方法。
二、实验内容1. 测定给定环节的频率特性系统模拟电路图及系统结构图分别如图2-1及图2-2，元件参数标注于模拟电路图中。
图2-1 系统模拟电路图图2-2 系统结构图系统传递函数为：取R=2R1=200KΩ时，则k=2，G(s)=200s2+10s+200取R=5R1=500KΩ时，则k=5，G(s)=500s2+10s+500输入正弦信号，在折转频率两侧适当范围内改变正弦信号频率，测量其稳态输出并记录数据。
2. 根据测定的系统频率特性，确定系统的传递函数根据所测得的系统频率特性数据，绘制系统的频率特性曲线，并确定系统的传递函数。
三、实验原理1．系统的频率特性若正弦输入信号为U i(t)=A1sin(ωt)，则当输出达到稳态时，其输出信号为U o(t)=A2sin(ωt+ϕ)。
改变输入信号圆频率ω值，便可测得二组A2/A1和ϕ随ω变化的数值，这个变化规律就是系统的幅频特性和相频特性，即系统的频率特性。
2．测量系统幅频特性幅频特性即测量输入与输出信号幅值A1及A2，然后计算其比值A2/A1。
3. 测量系统相频特性实验采用“李沙育图形”法进行相频特性的测试，其测试原理如下：设有两个正弦信号X(ωt)=X m sin(ωt)Y(ωt)=Y m sin(ωt+ϕ)若以X(ωt)为横轴，Y(ωt)为纵轴，而以ω作为参变量，则随着ωt的变化，X(ωt)和Y(ωt)所确定的点的轨迹，将在 X-Y 平面上描绘出一条封闭的曲线。
这个图形就是物理学上所称的“李沙育图形”，如图2-3所示。
图2-3 李沙育图形相位差角ϕ的求法：对于X(ωt)=X m sin(ωt)及Y(ωt)=Y m sin(ωt+ϕ)，当ωt=0时，有X(0)=0，Y(0)=Y0=Y m sinϕ。
肇庆学院
工程学院 自动控制原理实验报告 12 年级 电气一班
组员：王园园、李俊杰
实验日期
2014/6/9
姓名:李奕顺 学号：201224122130老师评定 ________________
实验四：控制系统的频率特性
一、实验原理
1.被测系统的方块图：见图4-1
将频率特性测试仪内信号发生器产生的超低频正弦信号的频率从低到高变化， 并施加于
被测系统的输人端［r(t)］，然后分别测量相应的反馈信号 ［b(t)］和误差信号［e(t)］的对数幅 值和
相位。
频率特性测试仪测试数据经相关运算器后在显示器中显示。
根据式(4 — 3)和式(4 — 4)分别计算出各个频率下的开环对数幅值和相位， 在半对数座标
纸上作出实验曲线：开环对数幅频曲线和相频曲线。
系统(或环节)的频率特性 幅值和相角：
G (j 3)是一个复变量，可以表示成以角频率
3为参数的
G(j 3)= G(j 3)|/G(j 3)
(4 — 1)
本实验应用频率特性测试仪测量系统或环节的频率特牲。
图4-1所示系统的开环频率特性为：
G 1(j 3)G 2(j 3)
B(j 3) 」
B(j 3)
E(j 3) E(j 3) E(j 3)
(4—2)
采用对数幅频特性和相频特性表示，则式(
20lgG1(j 3) G2(j 3)H(j 3)=
2
叫鵲
= 20lgB(j 3) -20lg E(j 3)
(4— 3)
G 1(j 3)G 2(j 3)H(j 3)
二
B(j 3)- . E(j 3)
(4—4)
图4-1 被测系统方块图
4— 2 )表示
为:
根据实验开环对数幅频曲线画出开环对数幅频曲线的渐近线，再根据渐近线的斜率和转
角频确定频率特性（或传递函数）。
所确定的频率特性（或传递函数）的正确性可以由测量的相频曲线来检验，对最小相位系统而言，实际测量所得的相频曲线必须与由确定的频率特牲（或传递函数）所画出的理论相频曲线在一定程度上相符，如果测量所得的相位在高频
（相
对于转角频率）时不等于-90 ° （q —p）[式中p和q分别表示传递函数分子和分母的阶次], 那么，频率特性（或传递函数）必定是一个非最小相位系统的频率特性。
2.被测系统的模拟电路图：见图4-2
图4-2被测系统
二、实验内容
（1）将U21 DAC单元的OUT端接到对象的输入端。
⑵将测量单元的CH1 （必须拨为乘I档）接至对象的输出端。
⑶将Ul SG单元的ST和S端断开，用排线将ST端接至U26控制信号单元中的PB0。
（由于在每次测量前，应对对象进行一次回零操作，ST即为对象锁零控制端，在这里，我们用8255的PB0 口对ST进行程序控制）
⑷在PC机上分别输入角频率为1, 10,100,300，并使用“ +”、“―”键选择合适的幅值，按ENTER键后，输入的角频率开始闪烁，直至测量完毕时停止，屏幕即显示所测对象的输出及信号源，移动游标，可得到相应的幅值和相位，得到的实验波形图如图4-3到图4-10所示：
图4-3输入频率为1的波形图1
图4-4输入频率为1的波形图2
图4-5输入频率为10的波形图1
图4-6输入频率为10的波形图2
图4-7输入频率为100的波形图1
工1圧匚丨*韦増> »
图4-8输入频率为100的波形图2 K CiC W 嬉
图4-10输入频率为300的波形图2
三、实验数据整理
1、由实验波形图如图4-3到图4-10的数据可以计算得出表4-1 :。
