集成电路制造工艺及设备

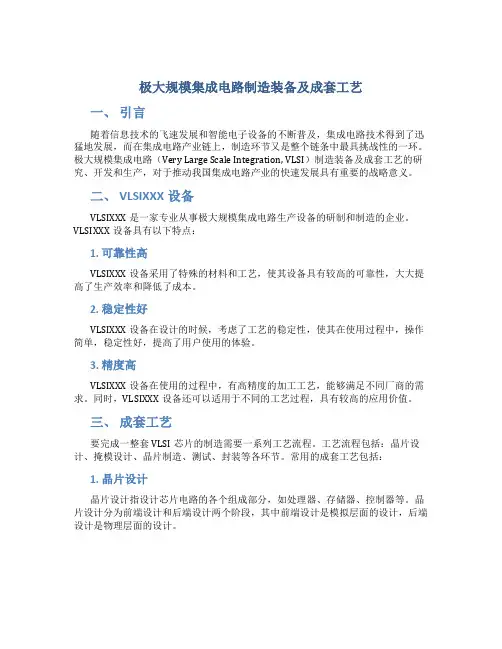

极大规模集成电路制造装备及成套工艺一、引言随着信息技术的飞速发展和智能电子设备的不断普及，集成电路技术得到了迅猛地发展，而在集成电路产业链上，制造环节又是整个链条中最具挑战性的一环。

极大规模集成电路（Very Large Scale Integration, VLSI）制造装备及成套工艺的研究、开发和生产，对于推动我国集成电路产业的快速发展具有重要的战略意义。

二、 VLSIXXX设备VLSIXXX是一家专业从事极大规模集成电路生产设备的研制和制造的企业。

VLSIXXX设备具有以下特点：1. 可靠性高VLSIXXX设备采用了特殊的材料和工艺，使其设备具有较高的可靠性，大大提高了生产效率和降低了成本。

2. 稳定性好VLSIXXX设备在设计的时候，考虑了工艺的稳定性，使其在使用过程中，操作简单，稳定性好，提高了用户使用的体验。

3. 精度高VLSIXXX设备在使用的过程中，有高精度的加工工艺，能够满足不同厂商的需求。

同时，VLSIXXX设备还可以适用于不同的工艺过程，具有较高的应用价值。

三、成套工艺要完成一整套VLSI芯片的制造需要一系列工艺流程。

工艺流程包括：晶片设计、掩模设计、晶片制造、测试、封装等各环节。

常用的成套工艺包括：1. 晶片设计晶片设计指设计芯片电路的各个组成部分，如处理器、存储器、控制器等。

晶片设计分为前端设计和后端设计两个阶段，其中前端设计是模拟层面的设计，后端设计是物理层面的设计。

2. 掩模制作掩模是晶圆制造过程中的重要环节，也是晶圆上图形的信息传输通道。

掩膜制造工序主要分为电子束曝光和接触式曝光两个工艺流程，其中每个流程都包含了测量、校正、检查等环节。

3. 晶圆制造晶圆制造包括切割、磨制、清洗等工序。

晶圆工艺流程中最核心的是光刻技术。

光刻技术是利用光学原理，在硅片表面进行图形转移的高精度工艺。

4. 接线与封装接线与封装是电路设计的最后阶段，主要工艺包括接线、填充树脂、封装、表面覆铜、焊接等多个环节。

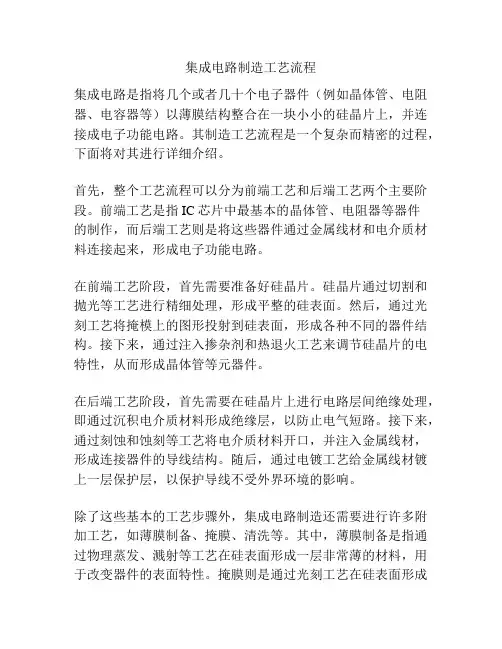

集成电路制造工艺流程集成电路是指将几个或者几十个电子器件（例如晶体管、电阻器、电容器等）以薄膜结构整合在一块小小的硅晶片上，并连接成电子功能电路。

其制造工艺流程是一个复杂而精密的过程，下面将对其进行详细介绍。

首先，整个工艺流程可以分为前端工艺和后端工艺两个主要阶段。

前端工艺是指IC芯片中最基本的晶体管、电阻器等器件的制作，而后端工艺则是将这些器件通过金属线材和电介质材料连接起来，形成电子功能电路。

在前端工艺阶段，首先需要准备好硅晶片。

硅晶片通过切割和抛光等工艺进行精细处理，形成平整的硅表面。

然后，通过光刻工艺将掩模上的图形投射到硅表面，形成各种不同的器件结构。

接下来，通过注入掺杂剂和热退火工艺来调节硅晶片的电特性，从而形成晶体管等元器件。

在后端工艺阶段，首先需要在硅晶片上进行电路层间绝缘处理，即通过沉积电介质材料形成绝缘层，以防止电气短路。

接下来，通过刻蚀和蚀刻等工艺将电介质材料开口，并注入金属线材，形成连接器件的导线结构。

随后，通过电镀工艺给金属线材镀上一层保护层，以保护导线不受外界环境的影响。

除了这些基本的工艺步骤外，集成电路制造还需要进行许多附加工艺，如薄膜制备、掩膜、清洗等。

其中，薄膜制备是指通过物理蒸发、溅射等工艺在硅表面形成一层非常薄的材料，用于改变器件的表面特性。

掩膜则是通过光刻工艺在硅表面形成一层光刻胶，以便进行后续的刻蚀工艺。

清洗则是在集成电路制造过程中，通过溶液等方法将硅表面的杂质去除，以保证器件的电特性。

在整个制造工艺的过程中，需要严格控制各个工艺步骤的条件和参数，以确保最终制得的集成电路具有良好的性能和稳定性。

诸如工艺参数、工艺流程等的微小变化都可能影响到整个工艺的成功与否。

综上所述，集成电路的制造工艺流程是一个复杂而精密的过程，涉及到多个工艺步骤和参数的控制。

通过前端工艺和后端工艺的协同作用，可以将晶体管、电阻器等元器件整合在一片硅晶片上，并形成电子功能电路。

这些制备出的集成电路，被广泛应用于计算机、通信、嵌入式等各个领域，推动了现代科技的发展。

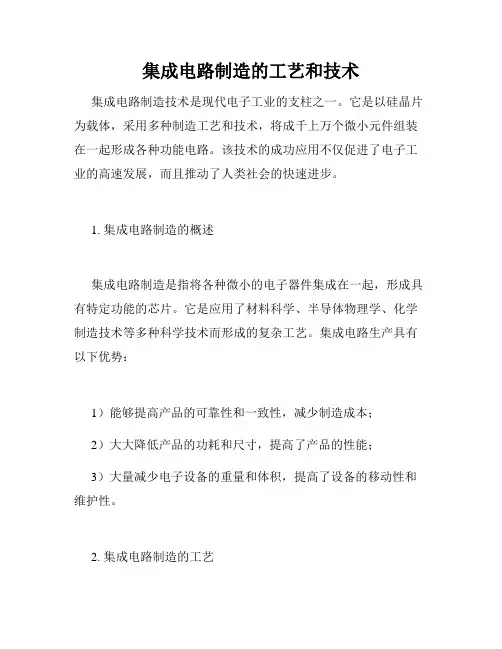

集成电路制造的工艺和技术集成电路制造技术是现代电子工业的支柱之一。

它是以硅晶片为载体，采用多种制造工艺和技术，将成千上万个微小元件组装在一起形成各种功能电路。

该技术的成功应用不仅促进了电子工业的高速发展，而且推动了人类社会的快速进步。

1. 集成电路制造的概述集成电路制造是指将各种微小的电子器件集成在一起，形成具有特定功能的芯片。

它是应用了材料科学、半导体物理学、化学制造技术等多种科学技术而形成的复杂工艺。

集成电路生产具有以下优势：1）能够提高产品的可靠性和一致性，减少制造成本；2）大大降低产品的功耗和尺寸，提高了产品的性能；3）大量减少电子设备的重量和体积，提高了设备的移动性和维护性。

2. 集成电路制造的工艺集成电路制造的工艺包括晶体生长、晶片加工、电路设计与刻蚀、金属线路布图等工序。

其中，晶体生长是最关键的步骤之一。

通常采用化学气相沉积(CVD)、液相化学淀积(LPCVD)、分子束外延(MBE)等方法实现晶体生长。

然后，需要对晶片进行本底处理、光刻、腐蚀、离子注入等工艺，完成芯片的制造。

3. 集成电路制造的技术在集成电路制造过程中，还需要采用多种技术，来保障芯片的可靠性和性能。

其中，最重要的技术包括以下几种：1）光刻技术：采用光刻胶和紫外线等手段，实现对芯片的具体电路设计的精细定义。

2）腐蚀技术：利用湿腐蚀或干蚀刻等方法，将芯片上无关部分刻蚀掉，形成固定的电路连接。

3）化学氧化法：将硅片放入氢气和氧气的匀浆中，在硅片表面形成了一层极薄的氧化硅膜，可提高硅片的质量和保护它的其他部分。

4. 集成电路制造的发展随着科技的飞速发展，集成电路制造技术也在以惊人的速度向前发展。

迄今为止，集成电路制造工艺已发展到了微米级别。

但是，研究者们正在努力寻找新的材料，通过新的生长方式、新的工艺等方式来发展这一技术，以满足人们日益增长的需求。

总之，随着集成电路制造技术的不断发展，人们的电子设备将会继续向更小、更加灵活、更加方便的方向发展。

集成电路制造工艺流程集成电路制造工艺流程是指将芯片设计图纸转化为实际芯片的过程，它是整个集成电路生产的核心环节。

在这个过程中，需要经历多道工艺步骤，包括晶圆制备、光刻、薄膜沉积、离子注入、蚀刻、金属化等多个工艺步骤。

本文将从晶圆制备开始，逐步介绍集成电路制造工艺流程的各个环节。

首先是晶圆制备。

晶圆制备是集成电路制造的第一步，也是最基础的一步。

它的主要目的是在硅片上生长出高纯度的单晶硅层，以便后续的工艺步骤。

晶圆制备包括晶片生长、切割、抛光等工艺步骤。

其中，晶片生长是最为关键的一步，它决定了晶圆的质量和性能。

接下来是光刻工艺。

光刻工艺是将芯片设计图案转移到硅片表面的关键步骤。

在这一步骤中，首先需要将光刻胶涂覆在硅片表面，然后使用光刻机将设计图案投射到光刻胶上，最后进行显影和固化，形成光刻图案。

光刻工艺的精度和稳定性对芯片的性能有着直接的影响。

紧接着是薄膜沉积和离子注入。

薄膜沉积是指在硅片表面沉积一层薄膜，以实现对芯片特定区域的控制。

而离子注入则是将特定的离子注入到硅片中，改变硅片的导电性能。

这两个工艺步骤在集成电路制造中起着至关重要的作用，它们直接影响着芯片的性能和功能。

然后是蚀刻工艺。

蚀刻工艺是将不需要的材料从硅片上去除的过程，通过化学或物理方法将多余的材料蚀刻掉，从而形成芯片上的线路和结构。

蚀刻工艺的精度和稳定性对芯片的性能有着重要的影响，同时也是整个制造工艺中比较复杂的一步。

最后是金属化。

金属化是将金属沉积在硅片表面，形成芯片上的导线和连接器，以实现芯片内部和外部的连接。

金属化工艺的质量和稳定性对芯片的可靠性和稳定性有着直接的影响，它是集成电路制造中不可或缺的一步。

综上所述，集成电路制造工艺流程是一个复杂而精密的过程，它需要经历多道工艺步骤，每一步都对芯片的性能和功能有着直接的影响。

只有严格控制每一个工艺步骤，才能生产出高质量、高性能的集成电路产品。

希望本文能够对集成电路制造工艺流程有所了解，并对相关领域的从业人员有所帮助。

集成电路制造研究报告随着信息技术的飞速发展，集成电路作为信息产业的核心，越来越成为人们关注的焦点。

集成电路制造技术是集成电路产业的基础，也是制约集成电路产业发展的瓶颈之一。

本文将从制造工艺、设备、材料等多个方面，对集成电路制造技术进行研究和探讨。

一、制造工艺集成电路制造工艺是指将芯片设计图纸转化为物理芯片的过程。

目前，常用的制造工艺主要有三种：NMOS工艺、CMOS工艺和BiCMOS 工艺。

其中，CMOS工艺是目前最主流的工艺，具有低功耗、高速度、高可靠性等优点。

CMOS工艺主要分为两大类：前端工艺和后端工艺。

前端工艺包括晶圆制备、光刻、蚀刻等步骤，是制造工艺的核心。

后端工艺包括金属化、封装、测试等步骤，是芯片制造的最后阶段。

二、设备集成电路制造设备是指用于制造芯片的各种设备。

目前，主流的制造设备主要有光刻机、蚀刻机、离子注入机等。

其中，光刻机是制造芯片的核心设备之一，其主要作用是将芯片设计图案转移到硅片上。

光刻机的发展经历了传统接触式光刻、非接触式光刻、深紫外光刻等多个阶段。

目前，深紫外光刻已成为主流技术，其分辨率已经达到了10纳米级别。

三、材料集成电路制造材料是指用于制造芯片的各种材料。

目前，主流的制造材料主要有硅、光刻胶、蚀刻液等。

其中，硅是芯片制造的核心材料之一，其纯度要求非常高，一般要达到99.9999%以上。

随着芯片制造工艺的不断进步，新型材料的应用也越来越广泛。

例如，高介电常数材料可以提高芯片的速度和密度，低介电常数材料可以降低芯片的功耗和噪声。

四、发展趋势随着芯片制造工艺的不断进步，芯片的制造成本越来越低，性能也越来越强。

未来，集成电路制造技术将继续向以下方向发展：1.纳米级制造技术。

随着芯片尺寸的不断缩小，制造工艺需要不断升级，以满足更高的分辨率要求。

2.三维芯片制造技术。

三维芯片可以提高芯片的性能和密度，是未来芯片制造的重要方向之一。

3.新型材料的应用。

新型材料可以提高芯片的性能和可靠性，是未来芯片制造的重要发展方向之一。

集成电路生产工艺流程(一)集成电路生产工艺概述集成电路生产工艺是指将所有电子元件集成在单一芯片上的生产过程。

它被广泛应用于电子设备制造业，如计算机、手机、电视等。

制造流程1.设计–集成电路设计师设计电路–使用EDA软件进行仿真与验证2.掩膜制造–制造掩膜–通过光刻技术将图案转移到硅片上3.投影光刻–使用掩膜将图案投影在硅片上–制造电路的输送4.融合–在高温下将掩膜和硅片融合–形成晶体管5.化学处理–使用化学液体进行蚀刻–将不需要的硅层去除6.金属化–在硅片表面蒸镀金属–形成线路和电极7.包装测试–切割硅片–用陶瓷或塑料封装芯片–测试芯片性能制造技术1.CMOS–基础工艺–低功耗和低噪音2.BJT–晶体管工艺–高频率和高速率3.BCD–模拟与数字工艺结合–适用于汽车、医疗和航空等领域4.MEMS–微电子机械系统–功能丰富的微型机械装置制造挑战1.芯片尺寸缩小–越来越小的芯片尺寸–需要更精密的光刻技术和更高的抗干扰能力2.成本控制–竞争日益激烈–芯片制造成本需要持续降低3.故障排除–单个芯片上有上亿个晶体管–如何排查其中的问题是一个挑战结论集成电路生产工艺是一个非常复杂的过程，需要各个流程相互合作，使用最新的技术和设备。

随着时间的推移，它将继续进化和改进，以满足越来越高的市场需求和更严格的质量控制。

制造趋势1.三维IC制造技术–将多个芯片堆叠在一起，以提高芯片效率和成本效益2.全球晶圆制造技术–分布式制造技术可帮助降低成本–全球晶圆制造可促进产业链的全球化3.自动化技术–机器学习和人工智能将推动制造工艺的自动化–减少人为干扰和错误应用领域1.通信–集成电路的高速率和低功耗等特点十分适合通信应用2.计算机–处理器、内存、存储等都需要集成电路–集成电路的不断进步也推动了计算机性能的提升3.汽车–外部环境复杂，需要集成电路来实现各种功能–集成电路技术适合于汽车电子系统的小型化和高度集成化4.医疗–集成电路技术在医疗成像、生物传感器和仿生器件等方面有广泛应用–提升了医疗设备的精度和可靠性结语随着各种工业领域的发展和需要，集成电路生产工艺将继续前进和改进。

集成电路制造工艺流程1.晶圆制造( 晶体生长-切片-边缘研磨-抛光-包裹-运输 )晶体生长(Crystal Growth)晶体生长需要高精度的自动化拉晶系统。

将石英矿石经由电弧炉提炼，盐酸氯化，并经蒸馏后，制成了高纯度的多晶硅，其纯度高达0.99999999999。

采用精炼石英矿而获得的多晶硅，加入少量的电活性“掺杂剂”，如砷、硼、磷或锑，一同放入位于高温炉中融解。

多晶硅块及掺杂剂融化以后，用一根长晶线缆作为籽晶，插入到融化的多晶硅中直至底部。

然后，旋转线缆并慢慢拉出，最后，再将其冷却结晶，就形成圆柱状的单晶硅晶棒，即硅棒。

此过程称为“长晶”。

硅棒一般长3英尺，直径有6英寸、8英寸、12英寸等不同尺寸。

硅晶棒再经过研磨、抛光和切片后，即成为制造集成电路的基本原料——晶圆。

切片(Slicing) /边缘研磨(Edge Grinding)/抛光(Surface Polishing)切片是利用特殊的内圆刀片，将硅棒切成具有精确几何尺寸的薄晶圆。

然后，对晶圆表面和边缘进行抛光、研磨并清洗，将刚切割的晶圆的锐利边缘整成圆弧形，去除粗糙的划痕和杂质，就获得近乎完美的硅晶圆。

包裹(Wrapping)/运输(Shipping)晶圆制造完成以后，还需要专业的设备对这些近乎完美的硅晶圆进行包裹和运输。

晶圆输送载体可为半导体制造商提供快速一致和可靠的晶圆取放，并提高生产力。

2.沉积外延沉积 Epitaxial Deposition在晶圆使用过程中，外延层是在半导体晶圆上沉积的第一层。

现代大多数外延生长沉积是在硅底层上利用低压化学气相沉积(LPCVD)方法生长硅薄膜。

外延层由超纯硅形成，是作为缓冲层阻止有害杂质进入硅衬底的。

过去一般是双极工艺需要使用外延层，CMOS技术不使用。

由于外延层可能会使有少量缺陷的晶圆能够被使用，所以今后可能会在300mm晶圆上更多采用。

9.晶圆检查Wafer Inspection (Particles)在晶圆制造过程中很多步骤需要进行晶圆的污染微粒检查。

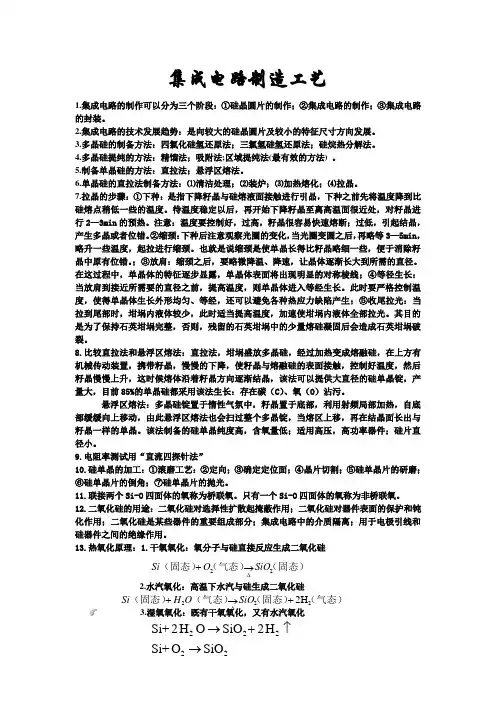

集成电路制造工艺1.集成电路的制作可以分为三个阶段：①硅晶圆片的制作；②集成电路的制作；③集成电路的封装。

2.集成电路的技术发展趋势：是向较大的硅晶圆片及较小的特征尺寸方向发展。

3.多晶硅的制备方法：四氯化硅氢还原法；三氯氢硅氢还原法；硅烷热分解法。

4.多晶硅提纯的方法：精馏法；吸附法;区域提纯法(最有效的方法) 。

5.制备单晶硅的方法：直拉法；悬浮区熔法。

6.单晶硅的直拉法制备方法：⑴清洁处理；⑵装炉；⑶加热熔化；⑷拉晶。

7.拉晶的步骤：①下种：是指下降籽晶与硅熔液面接触进行引晶，下种之前先将温度降到比硅熔点稍低一些的温度。

待温度稳定以后，再开始下降籽晶至离高温面很近处，对籽晶进行2—3min的预热。

注意：温度要控制好，过高，籽晶很容易快速熔断；过低，引起结晶，产生多晶或者位错。

②缩颈：下种后注意观察光圈的变化，当光圈变圆之后，再略等3—5min，略升一些温度，起拉进行缩颈。

也就是说缩颈是使单晶长得比籽晶略细一些，便于消除籽晶中原有位错。

；③放肩：缩颈之后，要略微降温、降速，让晶体逐渐长大到所需的直径。

在这过程中，单晶体的特征逐步显露，单晶体表面将出现明显的对称棱线；④等径生长：当放肩到接近所需要的直径之前，提高温度，则单晶体进入等经生长。

此时要严格控制温度，使得单晶体生长外形均匀、等经，还可以避免各种热应力缺陷产生；⑤收尾拉光：当拉到尾部时，坩埚内液体较少，此时适当提高温度，加速使坩埚内液体全部拉光。

其目的是为了保持石英坩埚完整，否则，残留的石英坩埚中的少量熔硅凝固后会造成石英坩埚破裂。

8.比较直拉法和悬浮区熔法：直拉法，坩埚盛放多晶硅，经过加热变成熔融硅，在上方有机械传动装置，携带籽晶，慢慢的下降，使籽晶与熔融硅的表面接触，控制好温度，然后籽晶慢慢上升，这时候熔体沿着籽晶方向逐渐结晶，该法可以提供大直径的硅单晶锭，产量大，目前85%的单晶硅都采用该法生长：存在碳（C）、氧（O）沾污。

悬浮区熔法：多晶硅锭置于惰性气氛中，籽晶置于底部，利用射频局部加热，自底部缓缓向上移动，由此悬浮区熔法也会扫过整个多晶锭，当熔区上移，再在结晶面长出与籽晶一样的单晶。

集成电路制造工艺及常用设备培训导言集成电路（Integrated Circuit, IC）是由多个电子器件（如晶体管、电容等）制作在一块半导体材料上，并通过导线连接而形成的一种电路结构。

它的出现极大地推动了电子技术的发展和应用。

集成电路制造工艺及常用设备是制造集成电路过程中必不可少的环节，本文将对集成电路制造工艺及常用设备进行全面的介绍。

一、集成电路制造工艺集成电路制造工艺是指在半导体材料上制造并互相连接电子器件的过程。

它包括了多个工序，涵盖了材料准备、光刻、薄膜沉积、离子注入、腐蚀、激光退火、热处理等。

以下是集成电路制造工艺的主要步骤：1.材料准备：选择合适的半导体材料，并进行材料清洗和择优切片。

通常使用的半导体材料有硅、镓化合物等。

2.光刻：在半导体表面施加光刻胶，并通过光刻机将光刻胶曝光、显影，形成光刻胶图案。

3.薄膜沉积：将薄膜材料沉积在半导体表面，通常使用的方法有物理气相沉积（PECVD）和化学气相沉积（CVD）。

4.离子注入：通过加速离子束轰击半导体材料，将外部杂质注入半导体内部，以改变半导体的电学特性。

5.腐蚀：使用化学溶液或离子束对半导体表面进行腐蚀处理，以去除不需要的材料或形成所需的结构。

6.激光退火：使用激光对半导体材料进行局部退火，以改善电学特性或修复损坏的晶体结构。

7.热处理：通过加热和冷却的方式，对半导体材料进行热处理，以提高晶体质量和电学性能。

以上只是集成电路制造工艺的部分步骤，实际的制造过程非常复杂，需要严格的工艺控制和精确的设备操作。

二、常用设备介绍在集成电路制造过程中，需要使用多种设备来完成各个工艺步骤。

下面是常用的集成电路制造设备及其功能介绍：1.光刻机：光刻机是进行光刻工艺的核心设备。

它用于将光刻胶图案转移到半导体表面，形成所需的结构。

光刻机主要由光源、掩膜对准系统、光刻胶显影系统等组成。

2.刻蚀机：刻蚀机用于对半导体表面进行腐蚀处理，通过化学反应或物理加工去除不需要的材料。

集成电路制造工艺流程1.晶圆制造( 晶体生长-切片-边缘研磨-抛光-包裹-运输)晶体生长(Crystal Growth) 晶体生长需要高精度的自动化拉晶系统。

将石英矿石经由电弧炉提炼，盐酸氯化，并经蒸馏后，制成了高纯度的多晶硅，其纯度高达0. 。

采用精炼石英矿而获得的多晶硅，加入少量的电活性“掺杂剂” ，如砷、硼、磷或锑，一同放入位于高温炉中融解。

多晶硅块及掺杂剂融化以后，用一根长晶线缆作为籽晶，插入到融化的多晶硅中直至底部。

然后，旋转线缆并慢慢拉出，最后，再将其冷却结晶，就形成圆柱状的单晶硅晶棒，即硅棒。

此过程称为“长晶” 。

硅棒一般长3 英尺，直径有6 英寸、8英寸、12 英寸等不同尺寸。

硅晶棒再经过研磨、抛光和切片后，即成为制造集成电路的基本原料——晶圆。

切片(Slid ng) / 边缘研磨(Edge Grin di ng)/ 抛光(Surface Polishi ng) 切片是利用特殊的内圆刀片，将硅棒切成具有精确几何尺寸的薄晶圆。

然后，对晶圆表面和边缘进行抛光、研磨并清洗，将刚切割的晶圆的锐利边缘整成圆弧形，去除粗糙的划痕和杂质，就获得近乎完美的硅晶圆。

包裹(Wrapping)/ 运输(Shipping) 晶圆制造完成以后，还需要专业的设备对这些近乎完美的硅晶圆进行包裹和运输。

晶圆输送载体可为半导体制造商提供快速一致和可靠的晶圆取放，并提高生产力。

2.沉积外延沉积Epitaxial Deposition 在晶圆使用过程中，外延层是在半导体晶圆上沉积的第一层。

现代大多数外延生长沉积是在硅底层上利用低压化学气相沉积(LPCVD方法生长硅薄膜。

外延层由超纯硅形成，是作为缓冲层阻止有害杂质进入硅衬底的。

过去一般是双极工艺需要使用外延层，CMO技术不使用。

由于外延层可能会使有少量缺陷的晶圆能够被使用，所以今后可能会在300mn晶圆上更多采用9. 晶圆检查Wafer Inspection (Particles) 在晶圆制造过程中很多步骤需要进行晶圆的污染微粒检查。

集成电路重要工艺流程1.生产晶圆(Wafer Ingot)半导体材料是单晶组成。

而它是由大块的具有多晶构造和未掺杂的本征材料生长得来的。

把多晶块转变成一个大单晶，并赐予正确的晶向和适量的N 型或P 型掺杂，叫做晶体生长。

有两种不同的生长方法，直拉法和区熔法。

晶体的生长原理格外简洁和生疏。

假设在最终要蒸发的饱和溶液中参加一些糖晶体。

糖晶体的作用是作为额外的糖分子沉积的种子。

最终这个晶体能生长的格外大。

晶体的生长即使在缺乏种子的状况下也会发生，但产物中会有混乱的小的晶体。

通过抑制不需要的晶核区，种子的使用能生长更大，更完善的晶体。

理论上，硅晶体的生长方式和糖晶体的全都。

实际上，不存在适合硅的溶剂，而且晶体必需在超过1400℃的熔融状态下生长。

最终的晶体至少有一米长，十厘米的直径，假设他们要用在半导体工业上的话还必需有接近完善的晶体构造。

这些要求使得工艺很有挑战性。

通常生产半导体级别的硅晶体的方法是Czochralski 工艺。

这个工艺使用装满了半导体级别的多晶体硅的硅坩锅。

电炉加热硅坩锅直到全部的硅溶化。

然后温度渐渐降低，一小块种子晶体被放到坩锅里。

受掌握的冷却使硅原子一层一层的沉积到种子晶体上。

装有种子的棒缓慢的上升，所以只有生长中的晶体的低层局部和熔融的硅有接触。

通过这个方法，能从溶化的硅中一厘米一厘米的拉出一个大的硅晶体。

2.光刻〔Photo〕光刻是一种图形复印和化学腐蚀相结合的周密外表加工技术。

光刻的目的就是在二氧化硅或金属薄膜上面刻蚀出与掩膜版完全对应的几何图形从而实现选择性集中和金属薄膜布线的目的。

光刻是集成电路制造过程中最简单和最关键的工艺之一。

光刻是加工集成电路微图形构造的关键工艺技术，通常，光刻次数越多，就意味着工艺越简单。

另—方面，光刻所能加工的线条越细，意味着工艺线水平越高。

光刻工艺是完成在整个硅片上进展开窗的工作。

光刻技术类似于照片的印相技术，所不同的是，相纸上有感光材料，而硅片上的感光材料--光刻胶是通过旋涂技术在工艺中后加工的。

集成电路的基本制造工艺集成电路（Integrated Circuit，简称IC）是现代电子技术中的重要组成部分，它将数百万个电子元件集成在一个微小的芯片上。

IC的制造工艺是一个复杂而精密的过程，涉及到多个步骤和工艺。

下面将介绍IC的基本制造工艺。

首先是晶圆制备。

晶圆是IC的基础材料，一般使用硅单晶材料。

制备晶圆的过程包括：取得高纯度的硅单晶材料，通过化学反应降低杂质含量，将硅单晶材料熔化后拉出圆柱形，再将其切割成片状。

这些片状的硅单晶材料就是晶圆。

接下来是晶圆洗净。

在IC制造过程中，晶圆表面不能有任何的杂质，因此需要对晶圆进行洗净处理。

这一步骤中，晶圆经过一系列的化学和物理过程，将表面的尘土、油脂等污染物清除，确保晶圆表面干净。

然后是层压。

IC芯片是通过在晶圆表面上涂覆多个材料层来制造的。

层压过程中，使用光刻技术将特定图案的光掩膜映射到晶圆表面，然后用化学物质将非光刻区域的材料去除，形成所需的材料层。

在层压完成后，还需要进行增强。

增强是通过在晶圆上施加高温和高压的方式加强不同材料层之间的结合。

这样可以确保材料层之间的粘合强度，提高整个芯片的可靠性。

接下来是金属沉积。

在IC制造的过程中，需要在晶圆上电镀一层金属，用于形成电子元件的导线。

金属沉积可以通过化学气相沉积或物理气相沉积等方法来实现，将金属材料沉积在晶圆表面。

最后是切割和封装。

在芯片制造完成后，需要将晶圆切割成一个个独立的芯片。

切割可以通过机械切割或者激光切割来完成。

然后，将这些独立的芯片封装在塑料或陶瓷封装体中，以保护芯片不受环境影响。

综上所述，IC的基本制造工艺包括晶圆制备、洗净、层压、增强、金属沉积、切割和封装等步骤。

这些步骤需要高精度的设备和复杂的工艺控制，以确保制造出高质量的集成电路芯片。

IC制造工艺是现代电子工业中的核心技术之一，通过将多个电子元件集成在一个微小的芯片上，实现了电子设备的高度集成和小型化。

IC的制造过程非常复杂，需要精密的设备和高度精确的工艺控制，下面将详细介绍IC制造的相关内容。
