《集成电路制造工艺流程》
集成电路制造是一项复杂而精密的工艺，涉及到多个环节和工序。

下面将简要介绍集成电路制造的工艺流程。

第一步是晶圆制备。

晶圆是集成电路的基础材料，通常由硅单晶材料制成。

制备晶圆需要经过多道工序，包括原料准备、晶体生长、切割和研磨等。

第二步是光刻。

光刻是将图形投射到已涂覆光刻胶的晶圆表面，然后用化学蚀刻的工艺技术将光刻胶图形转移到晶圆表面的技术。

这个步骤是制造电路芯片的关键环节，能决定芯片的最小线宽和密度。

第三步是蚀刻。

蚀刻是将已经暴光的光刻胶图形转移到晶圆表面以形成集成电路的图案，利用酸或者碱溶液来去除光刻胶所没有覆盖的物质。

这个步骤可以根据需要多次重复，以形成多层电路结构。

第四步是离子注入。

离子注入是用高能离子轰击晶圆表面，改变晶格结构和材料的电学性质，从而形成电子器件的掺杂区域。

第五步是金属化。

金属化是在晶圆表面喷镀或者蒸发一层金属薄膜，并通过光刻和蚀刻形成电极和连接线。

第六步是封装测试。

将单个芯片切割成独立的芯片，然后进行
封装和测试。

封装是把芯片封装在塑料或者陶瓷封装体内，并连接外部引脚。

测试是验证芯片性能和功能是否符合规格要求。

以上就是集成电路制造的主要工艺流程，这些工艺流程中每一个步骤都非常关键，需要高度的精密度和稳定性。

只有严格控制每一个环节，才能生产出高质量的集成电路产品。

集成电路典型工艺流程（1）晶圆晶圆（Wafer）的生产由二氧化硅开始，经电弧炉提炼还原成冶炼级的硅，再经盐酸氯化，产生三氯化硅，经蒸馏纯化后，通过慢速分解过程，制成棒状或粒状的“多晶硅”。

一般晶圆制造厂，将多晶硅熔化后，再利用“籽晶”慢慢拉出单晶硅棒。

经研磨、拋光、切片后，即成为集成电路芯片生产的原料—晶圆片。

（2）光刻光刻是在光刻胶上经过曝光和显影的工序，把掩模版上的图形转换到光刻胶下面的薄膜层或硅晶上。

光刻主要包含了匀胶、烘烤、光罩对准、曝光和显影等工序。

由于光学上的需要，这段工序的照明采用偏黄色的可见光，因此俗称此区域为黄光区。

（3）干法刻蚀在半导体工艺中，刻蚀被用来将某种材质自晶圆表面上除去。

干法刻蚀是目前最常用的刻蚀方式，以气体作为主要的刻蚀媒介，并凭借等离子体能量来驱动反应。

（4）化学气相淀积（Chemical Vapor Deposition，CVD）化学气相淀积是制造微电子器件时用来淀积出某种薄膜（film）的技术，所淀积出的薄膜可能是介电材料（绝缘体，dielectrics）、导体或半导体。

（5）物理气相淀积（Physical Vapor Deposition，PVD）物理气相淀积主要包括蒸发和溅射。

如其名称所示，物理气相淀积主要是一种物理变化的工艺而非化学工艺。

这种技术一般使用氩气等惰性气体，凭借在高真空中將氩离子加速以撞击靶材后，可将靶材原子一个个溅射出来，并使被溅射出来的材质（通常为铝、钛或其合金）淀积在晶圆表面。

反应室內部的高温与高真空环境，可使这些金属原子结成晶粒，再通过光刻与刻蚀，来得到所要的导电电路。

（6）氧化利用热氧化法生长一层二氧化硅薄膜，目的是为了降低后续淀积氮化硅薄膜时产生的应力（stress），氮化硅具有很强的应力，会影响晶圆表面的结构，因此在这一层氮化硅及硅晶圆之间，生长一层二氧化硅薄膜来减缓氮化硅与规晶圆间的应力。

（7）离子注入离子注入工艺可将掺杂物质以离子形式注入半导体元件的特定区域上，以获得精确的电特性。

集成电路的制造工艺流程集成电路制造工艺流程是指将电子器件的元件和电路按照一定的规则和方法集成在半导体晶片上的过程。

制造工艺流程涉及到多个环节，如晶圆加工、电路图形绘制、光刻、腐蚀、沉积、复合、切割等。

下面将详细介绍集成电路的制造工艺流程。

首先，制造集成电路的第一步是选择合适的基片材料。

常用的基片材料有硅、蓝宝石和石英等。

其中，硅基片是最常用的基片材料，因为硅具有良好的热导性能和机械性能，同时也便于进行光刻和腐蚀等工艺步骤。

接下来，对基片进行晶圆加工。

晶圆加工是指将基片切割成薄片，并对其进行去杂质处理。

这一步骤非常关键，因为只有获得高质量的基片才能保证电路的性能和可靠性。

然后，根据电路设计图纸，使用光刻技术将电路图形绘制在基片上。

光刻技术是一种重要的制造工艺，主要利用分光光源、透镜和光刻胶等材料来实现。

通过光刻，可以将电路的结构图案转移到基片表面，形成精确的电路结构。

接着，进行腐蚀处理。

腐蚀是将未被光刻阻挡住的区域去除，使得电路结果清晰可见。

常用的腐蚀液有氟化氢、硝酸等。

腐蚀过程中需要严格控制时间和温度，以防止过腐蚀或不足腐蚀。

接下来，进行沉积工艺。

沉积是指利用化学反应或物理过程将金属、氧化物等材料沉积在基片表面。

沉积技术包括物理气相沉积（PVD）和化学气相沉积（CVD）等。

沉积工艺可以形成导体、绝缘体和介质等层，以实现电路的功能。

在进行复合工艺之前，还需要对电路进行电性能测试。

通过测试，可以检测电路是否存在故障和缺陷，并对其进行修复或更换。

最后一步是切割。

切割是将晶片切割成小片，以供后续封装和测试使用。

常用的切割工艺有晶圆锯切和激光切割等。

综上所述，集成电路的制造工艺流程包括基片材料选择、晶圆加工、电路图形绘制、光刻、腐蚀、沉积、复合和切割等环节。

每个环节都非常关键，需要严格控制各项参数和步骤，以保证最终产品的质量和性能。

集成电路制造工艺流程集成电路制造工艺流程是指将芯片设计图纸转化为实际芯片的过程，它是整个集成电路生产的核心环节。

在这个过程中，需要经历多道工艺步骤，包括晶圆制备、光刻、薄膜沉积、离子注入、蚀刻、金属化等多个工艺步骤。

本文将从晶圆制备开始，逐步介绍集成电路制造工艺流程的各个环节。

首先是晶圆制备。

晶圆制备是集成电路制造的第一步，也是最基础的一步。

它的主要目的是在硅片上生长出高纯度的单晶硅层，以便后续的工艺步骤。

晶圆制备包括晶片生长、切割、抛光等工艺步骤。

其中，晶片生长是最为关键的一步，它决定了晶圆的质量和性能。

接下来是光刻工艺。

光刻工艺是将芯片设计图案转移到硅片表面的关键步骤。

在这一步骤中，首先需要将光刻胶涂覆在硅片表面，然后使用光刻机将设计图案投射到光刻胶上，最后进行显影和固化，形成光刻图案。

光刻工艺的精度和稳定性对芯片的性能有着直接的影响。

紧接着是薄膜沉积和离子注入。

薄膜沉积是指在硅片表面沉积一层薄膜，以实现对芯片特定区域的控制。

而离子注入则是将特定的离子注入到硅片中，改变硅片的导电性能。

这两个工艺步骤在集成电路制造中起着至关重要的作用，它们直接影响着芯片的性能和功能。

然后是蚀刻工艺。

蚀刻工艺是将不需要的材料从硅片上去除的过程，通过化学或物理方法将多余的材料蚀刻掉，从而形成芯片上的线路和结构。

蚀刻工艺的精度和稳定性对芯片的性能有着重要的影响，同时也是整个制造工艺中比较复杂的一步。

最后是金属化。

金属化是将金属沉积在硅片表面，形成芯片上的导线和连接器，以实现芯片内部和外部的连接。

金属化工艺的质量和稳定性对芯片的可靠性和稳定性有着直接的影响，它是集成电路制造中不可或缺的一步。

综上所述，集成电路制造工艺流程是一个复杂而精密的过程，它需要经历多道工艺步骤，每一步都对芯片的性能和功能有着直接的影响。

只有严格控制每一个工艺步骤，才能生产出高质量、高性能的集成电路产品。

希望本文能够对集成电路制造工艺流程有所了解，并对相关领域的从业人员有所帮助。

3.集成电路芯片制造的基本工艺流程
1.制作晶圆。

使用晶圆切片机将硅晶棒切割出所需厚度的晶圆。

2.晶圆涂膜。

在晶圆表面涂上光阻薄膜，该薄膜能提升晶圆的抗氧化以及耐温能力。

3.晶圆光刻显影、蚀刻。

使用紫外光通过光罩和凸透镜后照射到晶圆涂膜上，使其软化，然后使用溶剂将其溶解冲走，使薄膜下的硅暴露出来。

4.离子注入。

使用刻蚀机在裸露出的硅上刻蚀出N阱和P阱，并注入离子，形成PN结（逻辑闸门）；然后通过化学和物理气象沉淀做出上层金属连接电路。

5.晶圆测试。

经过上面的几道工艺之后，晶圆上会形成一个个格状的晶粒。

通过针测的方式对每个晶粒进行电气特性检测。

6.封装。

将制造完成的晶圆固定，绑定引脚，然后根据用户的应用习惯、应用环境、市场形式等外在因素采用各种不同的封装形式；同种芯片内核可以有不同的封装形式。

集成电路制造工艺流程概述集成电路（Integrated Circuit, IC）是由几千个甚至是数十亿个离散电子元件，如晶体管、电容、电阻等构成的电路，在特定的芯片上进行集成制造。

IC制造工艺流程主要包括晶圆制备、晶圆加工、芯片制造、封装测试等几个环节，是一个非常严谨、复杂的过程。

晶圆制备晶圆制备是IC制造的第一步。

晶圆是用硅单晶或其他半导体材料制成的薄片，作为IC芯片的基础材料。

以下是晶圆制备的流程：1.单晶生长：使用气态物质的沉积和结晶方法，使单晶硅的原料在加热、冷却的过程中逐渐成为一整块的单晶硅材料。

2.切片：将生长好的单晶硅棒利用切割机械进行切片，制成形状规整的圆片，称为晶圆。

3.抛光：将晶圆表面进行机械研磨和高温氧化处理，使表面达到极高的光滑度。

4.清洗：用去离子水等高纯度溶剂进行清洗，清除晶圆表面的污染物，确保晶圆的纯度和光洁度。

晶圆加工晶圆加工是IC制造的关键环节之一，也是最为复杂的过程。

在晶圆加工过程中，需要通过一系列的步骤将原始的晶圆加工为完成的IC芯片。

以下为晶圆加工的流程：1.光刻：通过光刻机将芯片图案转移到光刻胶上，然后使用酸洗、去除光刻胶，暴露出芯片的表面。

2.蚀刻：利用化学蚀刻技术，在IC芯片表面形成电路图案。

3.离子注入：向芯片进行掺杂，改变材料的电学性质。

4.热处理：对芯片进行高温、低温处理，使其达到设计要求的电学性能。

5.金属沉积：在芯片表面沉积一层金属，用于连接芯片各个元件。

芯片制造芯片制造是最为核心的IC制造环节，主要将晶圆加工后的芯片进行裁剪、测试、绑定等操作，使其具备实际的电学性能。

以下是IC芯片制造的流程：1.芯片测试：对芯片的性能进行测试，找出不合格的芯片并予以淘汰。

2.芯片切割：将晶圆上的芯片根据需求进行切割。

3.接线：在芯片表面安装金线，用于连接各个器件。

4.包装：将芯片放入封装盒中，并与引线焊接，形成成品IC芯片。

封装测试封装测试是IC制造的最后一步。

集成电路制造工艺流程介绍1. 晶圆生长：制造过程的第一步是晶圆生长。

晶圆通常是由硅材料制成，通过化学气相沉积（CVD）或单晶硅引入熔融法来生长。

2. 晶圆清洗：晶圆表面需要进行清洗，以去除可能存在的污染物和杂质，以确保后续工艺步骤的成功进行。

3. 光刻：光刻是制造过程中非常关键的一步。

在光刻过程中，先将一层光刻胶涂覆在晶圆表面，然后使用光刻机将芯片的设计图案投影在晶圆上。

接着，进行光刻胶显影，将未受光的部分去除，留下所需的图案。

4. 沉积：接下来是沉积步骤，通过CVD或物理气相沉积（PVD）将金属、氧化物或多晶硅等材料沉积在晶圆表面上，以形成导线、电极或其他部件。

5. 刻蚀：对沉积的材料进行刻蚀，将不需要的部分去除，只留下所需的图案。

6. 接触孔开孔：在晶圆上钻孔，形成电极和导线之间的接触孔，以便进行电连接。

7. 清洗和检验：最后，对晶圆进行再次清洗，以去除可能残留的污染物。

同时进行严格的检验和测试，确保芯片质量符合要求。

以上是一个典型的集成电路制造工艺流程的简要介绍，实际的制造过程可能还包括许多其他细节和步骤，但总的来说，集成电路制造是一个综合了多种工艺和技术的高精度制造过程。

集成电路（Integrated Circuit，IC）制造是一项非常复杂的工艺，涉及到材料科学、化学、物理、工程学和电子学等多个领域的知识。

在这个过程中，每一个步骤都至关重要，任何一个环节出错都可能导致整个芯片的质量不达标甚至无法正常工作。

以下将深入介绍集成电路的制造工艺流程及相关的技术细节。

8. 电镀：在一些特定的工艺步骤中，需要使用电镀技术来给芯片的表面涂覆一层导电材料，如金、铜或锡等。

这些导电层对于芯片的整体性能和稳定性非常重要。

9. 封装：制造芯片后，需要封装芯片，以保护芯片不受外部环境的影响。

封装通常包括把芯片封装在塑料、陶瓷或金属外壳内，并且接上金线用以连接外部电路。

10. 测试：芯片制造完成后，需要进行严格的测试。

集成电路制造工艺流程引言：集成电路(IC)作为现代电子技术的核心，被广泛应用于计算机、通信、消费电子等领域。

集成电路制造工艺是将原始材料经过一系列加工步骤，将电路图案和其他组件集成到单片硅芯片上的过程。

本文将详细介绍集成电路制造的工艺流程。

一、晶圆制备1.材料准备：通常采用硅作为晶圆基底材料。

硅材料需经过多次高温处理来去除杂质。

2.切割：将硅原料切割成圆片形状，厚度约为0.4毫米。

3.晶圆清洗：通过化学和物理方法清洗硅片表面。

二、晶圆表面处理1.清洗：使用化学物质去除晶圆表面的有机和无机污染物。

2.二氧化硅沉积：在晶圆表面形成一层绝缘层，以保护电路。

3.光刻：通过对光敏材料进行曝光、显影和刻蚀等步骤，将电路图案转移到晶圆表面。

三、激活剂注入1.清洗：清洗晶圆表面以去除光刻过程产生的残留物。

2.掺杂：使用离子注入设备将所需的杂质注入晶圆表面，以改变材料的导电性。

四、金属化1.金属沉积：在晶圆上沉积一层金属，通常是铝或铜，以用作导电线。

2.蚀刻：使用化学溶液去除多余的金属，只保留所需的电路。

3.封装：将晶圆裁剪成多个小片，然后分别进行封装，以提供保护和连接接口。

五、测试1.功能测试：确保电路功能正常。

2.可靠性测试：对电路进行长时间运行测试，以验证其性能和可靠性。

3.封装测试：测试封装后的芯片性能是否正常。

六、成品测试和封装1.最终测试：对芯片进行全面测试，以确保其达到预期的性能指标。

2.封装：在芯片表面添加保护层，并提供引脚用于连接到其他电子设备。

结论：本文详细介绍了集成电路制造的工艺流程，包括晶圆制备、晶圆表面处理、激活剂注入、金属化、测试和封装等环节。

每一步都是为了保证集成电路的性能和可靠性。

随着科技的不断发展，集成电路制造工艺也在不断创新，以提高集成电路的性能和功能。

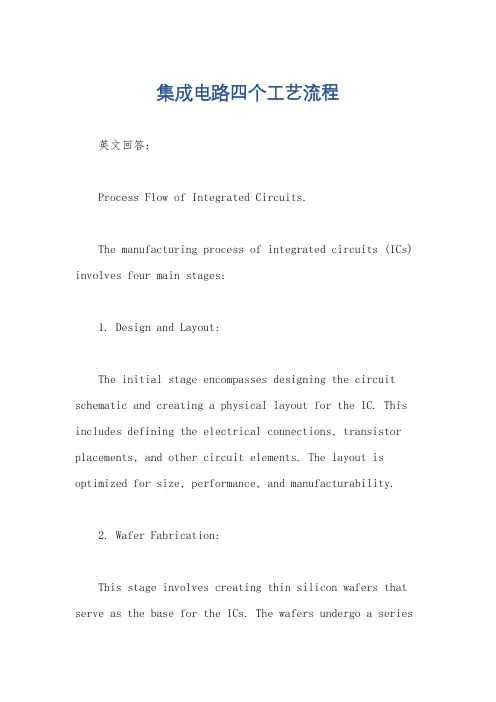

集成电路四个工艺流程英文回答：Process Flow of Integrated Circuits.The manufacturing process of integrated circuits (ICs) involves four main stages:1. Design and Layout:The initial stage encompasses designing the circuit schematic and creating a physical layout for the IC. This includes defining the electrical connections, transistor placements, and other circuit elements. The layout is optimized for size, performance, and manufacturability.2. Wafer Fabrication:This stage involves creating thin silicon wafers that serve as the base for the ICs. The wafers undergo a seriesof chemical and physical processes, such as deposition, etching, and doping, to form the desired circuit patterns.3. Packaging:After fabrication, the IC is assembled into a protective package. This involves attaching the IC to a lead frame, connecting it to external terminals, and encapsulating it in a protective material such as plastic or ceramic.4. Testing:The final stage ensures that the ICs meet the required specifications. They undergo electrical testing, environmental stress testing, and other quality control measures to identify any defects or nonconformities.中文回答：集成电路工艺流程。

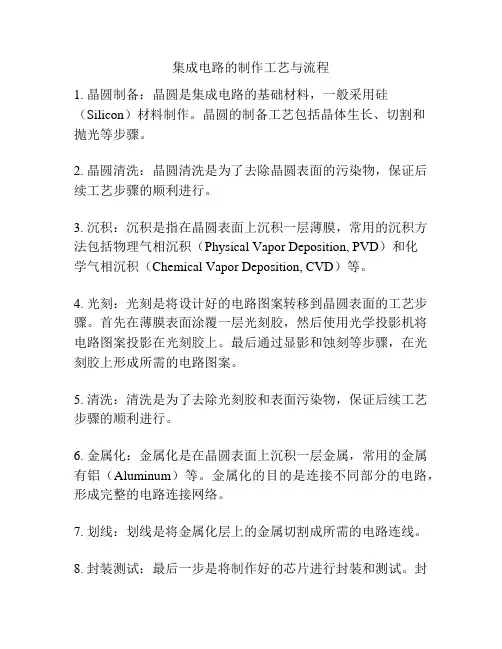

集成电路的制作工艺与流程
1. 晶圆制备：晶圆是集成电路的基础材料，一般采用硅（Silicon）材料制作。

晶圆的制备工艺包括晶体生长、切割和
抛光等步骤。

2. 晶圆清洗：晶圆清洗是为了去除晶圆表面的污染物，保证后续工艺步骤的顺利进行。

3. 沉积：沉积是指在晶圆表面上沉积一层薄膜，常用的沉积方法包括物理气相沉积（Physical Vapor Deposition, PVD）和化
学气相沉积（Chemical Vapor Deposition, CVD）等。

4. 光刻：光刻是将设计好的电路图案转移到晶圆表面的工艺步骤。

首先在薄膜表面涂覆一层光刻胶，然后使用光学投影机将电路图案投影在光刻胶上。

最后通过显影和蚀刻等步骤，在光刻胶上形成所需的电路图案。

5. 清洗：清洗是为了去除光刻胶和表面污染物，保证后续工艺步骤的顺利进行。

6. 金属化：金属化是在晶圆表面上沉积一层金属，常用的金属有铝（Aluminum）等。

金属化的目的是连接不同部分的电路，形成完整的电路连接网络。

7. 划线：划线是将金属化层上的金属切割成所需的电路连线。

8. 封装测试：最后一步是将制作好的芯片进行封装和测试。

封
装是将芯片封装在塑料、陶瓷或金属等材料中，以保护芯片和实现引脚的外接。

测试是通过一系列测试方法和设备来验证芯片的功能和可靠性。

以上是集成电路的制作工艺与流程的基本步骤，不同类型的集成电路可能会有些差异，但整体的工艺流程大致相同。

集成电路生产工艺流程一、引言集成电路是现代电子信息技术的重要产物，它是半导体器件上应用最广泛、具有较高技术含量的产品之一。

集成电路生产工艺流程是指在半导体器件基片上成功地制造出各种功能电路的过程。

本文将对集成电路生产工艺流程进行整体流程描述以及每个环节的详细展开，以期能够全面深入地了解集成电路生产的流程、原理和技术。

二、整体流程集成电路的生产工艺流程一般包括晶体生长、晶圆制备、光刻、腐蚀、离子注入、金属电镀、贴片、封装等环节。

下面将详细介绍每个环节的工艺的流程。

三、晶体生长晶体生长是制造集成电路的第一步。

首先需要选用高纯度单晶硅作为生长晶料，然后将晶料通过物理或化学方法生长成为高纯度的单晶硅棒，再将该单晶棒切成片状即为晶圆。

晶圆的制备质量直接关系到最终集成电路产品的质量。

四、晶圆制备1、晶圆清洗：将晶片表面的油污、灰尘等杂质清洗干净，以确保后续工艺环节的正常进行。

2、研磨：根据晶圆表面的几何形状和粗糙度要求，进行机械化、化学或化学机械平整化处理。

3、光刻：利用光刻胶和掩模，通过曝光、显影等步骤制作出所需电路的图形形状。

4、腐蚀：通过腐蚀能够将未被光刻胶覆盖处的硅层侵蚀掉，以获得所需形状和深度的电路结构。

5、离子注入：透过离子注入设备，将电荷不同的离子束注入晶圆产生导电或隔离效应，以改变晶圆性质。

6、金属电镀：利用蒸镀、电镀等方法将金属材料沉积在晶圆上，以制造出不同部位的电极、线路等。

7、膜沉积：在晶圆表面生长保护膜或制备工艺所需的各种薄膜。

五、贴片贴片是将通过晶圆制备得到的单个芯片分别切割、测试、选中后转移到载体上的过程。

贴片的方式可分为焊接、压装及线键合等方式。

贴片完毕即可进行下一步封装工艺。

六、封装封装是指将芯片与支持部件集成进一个标准化封装器件内的过程。

常用的封装方式有插针式封装、印刷式封装、贴片式封装、直插式封装等。

最终形成的标准化封装器件可直接用于电子产品的组装和制造。

七、总结整个集成电路生产工艺流程是一个复杂的过程，需要在不同的环节中采用各种不同的方法和技术操作。

集成电路制造工艺流程介绍集成电路已经在各行各业中发挥着非常重要的作用，是现代信息社会的基石。

集成电路设计：一般英文称为IC，integrated circuit，涉及对电子器件 例如晶体管、电阻器、电容器等）、器件间互连线模型的建立。

所有的器件和互连线都需安置在一块半导体衬底材料之上，这些组件通过半导体器件制造工艺 例如光刻等）安置在单一的硅衬底上，从而形成电路。

集成电路的制作，是将设计好的电路图通过众多复杂的工艺构建在事先准备好的硅片上，最后进行封测的过程。

这一过程需要半导体材料、设备、洁净工程等上游产业链作为支撑。

成电路设计与制造的主要流程一颗芯片的诞生，可分为芯片设计、芯片制造和封装三个环节。

一、芯片设计客户提出设计要求，IC设计工程师完成逻辑电路的设计，将设计图转化成电路图，进行软件测试验证，看是否符合客户需求，最后将电路图以光罩的形式制作出来，用于下一步制造使用。

二、芯片制造IC制造分为两大环节：晶圆制造和晶圆加工。

晶圆(wafer)，是制造各式电脑芯片的基础。

我们可以将芯片制造想象成用乐高积木盖房子，即由一层又一层的堆叠，完成自己期望的造型(也就是各式芯片)。

为了做出一座完美、稳固的房子，我们需要有一个良好的地基，也就是一个平稳的基板。

对芯片制造来说，这个基板就是“晶圆”。

晶圆制造就是利用二氧化硅作为原材料制作单晶硅硅片的过程。

单晶硅片的生产流程是：拉晶--滚磨--线切割--倒角--研磨--腐蚀--热处理--边缘抛光--正面抛光--清洗--检测--外延等步骤，其中拉晶、研磨和抛光是保证半导体硅片质量的关键。

晶圆加工：指在晶圆上制作逻辑电路的过程，在硅片上进行扩散、沉积、光刻、刻蚀、离子注入、抛光、金属化等操作，这些都是在晶圆洁净厂房进行的。

三、IC封测对晶圆进行减薄、切割、贴片、引线键合、封装、测试的过程。

半导体制造最后一个制程为测试，测试制程可分成初步测试与最终测试，其主要目的除了为保证顾客所要的货无缺点外，也将依规格划分IC的等级。

请简述集成电路的制造流程,重点说明离子注入、光刻、蚀刻等环节
解析：
集成电路的制造流程：主要包括晶圆制备、光刻、蚀刻、沉积、离子注入、封装等环节。

其中，晶圆制备是整个流程的起点，也是为关键的环节。

晶圆制备包括晶圆的选材、切割、抛光等步骤，其质量直接影响到后续工艺步骤的效果。

工艺步骤：
1. 光刻。

光刻是集成电路制造的核心工艺之一。

其主要作用是将芯片上的图形转移到光刻胶上，以便进行后续的蚀刻等操作。

光刻过程中，需要使用光刻机、光刻胶、掩膜等设备和材料。

2. 蚀刻。

蚀刻是将芯片上的不需要的部分去除的过程。

其主要作用是将光刻胶上的图形转移到芯片表面上，并消除不需要的部分。

蚀刻过程中，需要使用蚀刻机、蚀刻液等设备和材料。

3. 沉积。

沉积是将需要的金属或非金属材料沉积在芯片表面的过程。

其主要作用是填充芯片上的凹槽或孔洞，以便进行后续的加工。

沉积过程中，需要使用沉积设备、沉积液等设备和材料。

4. 离子注入。

离子注入是将离子注入芯片表面的过程。

其主要作用是改变芯片的电学性质，以便进行后续的加工。

离子注入过程中，需要使用离子注入机、离子源等设备和材料。

5. 封装。

封装是将芯片封装成成品的过程。

其主要作用是保护芯片、提高芯片的可靠性和稳定性。

封装过程中，需要使用封装设备、封装材料等设备和材料。

CMOS集成电路制造工艺流程1.基片准备：首先，需要准备高纯度的单晶硅基片作为制造芯片的基础材料。

基片表面通常会进行一系列的清洗和处理，以去除表面杂质和产生理想的衬底特性。

2.薄膜生长：接下来，通过物理气相沉积（PECVD）或化学气相沉积（CVD）等技术，在基片上生长一层薄膜，通常是二氧化硅（SiO2）。

薄膜的厚度通常在几十到几百纳米之间，并且质量必须高，以确保后续工艺的正常进行。

3.图案定义：在薄膜上通过光刻技术进行图案定义，使用光刻机将特定的图案暴光到光刻胶上，然后进行显影处理。

这个步骤决定了后续步骤中哪些区域要进行哪些加工。

4.布线和刻蚀：接下来使用化学蚀刻或物理蚀刻的方法，通过刻蚀掉光刻胶外的区域来准确复制先前定义的图案。

在此步骤中，使用金属源进行布线，通常使用铝来作为集成电路的导线。

5.离子注入：通过离子注入技术向基片中注入特定的杂质元素，用于控制硅基片的电导特性。

这个步骤通常称为“掺杂”。

6.高温热处理：接下来，将基片放入高温炉中进行退火处理，以促进离子的扩散和杂质的激活，从而改善器件的性能。

7.金属连接：在这一步骤中，使用金属源进行导线的连接，通常使用铝或铜来制作导线的上层金属化。

8.封装和测试：最后，将芯片进行封装，通常使用塑料封装或陶瓷封装。

封装是将芯片与外部电路连接的关键一步。

完成封装后，芯片需要进行测试，以确认芯片的功能和性能。

总结起来，CMOS集成电路制造工艺流程包括基片准备、薄膜生长、图案定义、布线和刻蚀、离子注入、高温热处理、金属连接、封装和测试等步骤。

这些步骤需要精确的工艺参数和严格的质量控制，以确保制造出高质量的集成电路产品。

集成电路重要工艺流程1.生产晶圆(Wafer Ingot)半导体材料是单晶组成。

而它是由大块的具有多晶构造和未掺杂的本征材料生长得来的。

把多晶块转变成一个大单晶，并赐予正确的晶向和适量的N 型或P 型掺杂，叫做晶体生长。

有两种不同的生长方法，直拉法和区熔法。

晶体的生长原理格外简洁和生疏。

假设在最终要蒸发的饱和溶液中参加一些糖晶体。

糖晶体的作用是作为额外的糖分子沉积的种子。

最终这个晶体能生长的格外大。

晶体的生长即使在缺乏种子的状况下也会发生，但产物中会有混乱的小的晶体。

通过抑制不需要的晶核区，种子的使用能生长更大，更完善的晶体。

理论上，硅晶体的生长方式和糖晶体的全都。

实际上，不存在适合硅的溶剂，而且晶体必需在超过1400℃的熔融状态下生长。

最终的晶体至少有一米长，十厘米的直径，假设他们要用在半导体工业上的话还必需有接近完善的晶体构造。

这些要求使得工艺很有挑战性。

通常生产半导体级别的硅晶体的方法是Czochralski 工艺。

这个工艺使用装满了半导体级别的多晶体硅的硅坩锅。

电炉加热硅坩锅直到全部的硅溶化。

然后温度渐渐降低，一小块种子晶体被放到坩锅里。

受掌握的冷却使硅原子一层一层的沉积到种子晶体上。

装有种子的棒缓慢的上升，所以只有生长中的晶体的低层局部和熔融的硅有接触。

通过这个方法，能从溶化的硅中一厘米一厘米的拉出一个大的硅晶体。

2.光刻〔Photo〕光刻是一种图形复印和化学腐蚀相结合的周密外表加工技术。

光刻的目的就是在二氧化硅或金属薄膜上面刻蚀出与掩膜版完全对应的几何图形从而实现选择性集中和金属薄膜布线的目的。

光刻是集成电路制造过程中最简单和最关键的工艺之一。

光刻是加工集成电路微图形构造的关键工艺技术，通常，光刻次数越多，就意味着工艺越简单。

另—方面，光刻所能加工的线条越细，意味着工艺线水平越高。

光刻工艺是完成在整个硅片上进展开窗的工作。

光刻技术类似于照片的印相技术，所不同的是，相纸上有感光材料，而硅片上的感光材料--光刻胶是通过旋涂技术在工艺中后加工的。

集成电路的工艺流程集成电路的工艺流程简单来说就是将电子元器件和电路图案制造成芯片的过程。

整个工艺流程可以分为多个步骤，如下：1. 晶圆准备：集成电路的基础是硅晶圆，它需要经过各种处理来准备成为芯片的基底。

首先，使用化学方法清洗晶圆表面的杂质和氧化物，然后使用高温石英管进行退火处理，使晶圆表面平整。

2. 晶圆涂层：将经过准备的晶圆放入涂胶机中，在其表面涂敷一层光刻胶。

光刻胶用于制作光刻层，以便进行后续的图案转移。

3. 曝光和显影：将涂有光刻胶的晶圆放在曝光机中，在其表面投射图形化的紫外线。

经过曝光，光刻胶的化学性质发生了变化。

然后，将晶圆放入显影机中，通过化学液体去除未暴露于光的部分光刻胶。

4. 电子束雕刻：如果需要更高的精度和分辨率，可以使用电子束雕刻技术。

电子束雕刻机使用电子束来直接刻画晶圆表面的图案。

5. 清洗和干燥：在图案转移完成后，晶圆需要进行清洗和干燥，以去除残留的光刻胶和其他杂质。

6. 氧化层形成：将晶圆放入高温石英管中，在高温和氧气环境中进行氧化处理。

这样可以在晶圆表面形成一层氧化层，用于隔离电路之间的互相干扰。

7. 金属薄膜沉积：使用物理或化学方法，在晶圆表面沉积一层金属薄膜。

这层金属薄膜用于电子元件之间的连接。

8. 隔离层形成：通过光刻和蚀刻等技术，在晶圆表面形成一层隔离层，以便隔离不同的电子元件。

9. 电子元件形成：使用光刻、蚀刻等技术，在晶圆表面形成各种电子元件，如晶体管、电容器和电阻器等。

10. 金属线连接：使用光刻和蚀刻等技术，在晶圆表面形成金属线路，将不同的电子元件连接在一起，形成电路。

11. 封装和测试：最后，将整个晶圆切割成小的芯片，然后将芯片封装在塑封或陶瓷封装中。

最后，进行测试和质量检查，以确保芯片的正常工作。

以上是集成电路的基本工艺流程。

随着技术的不断进步和创新，工艺流程可能会有所调整和改变，但总的来说，这些步骤是集成电路生产的基础。

集成电路工艺的发展，不断推动了电子行业和信息技术的进步。
