哈斯机床编码器线报警处理

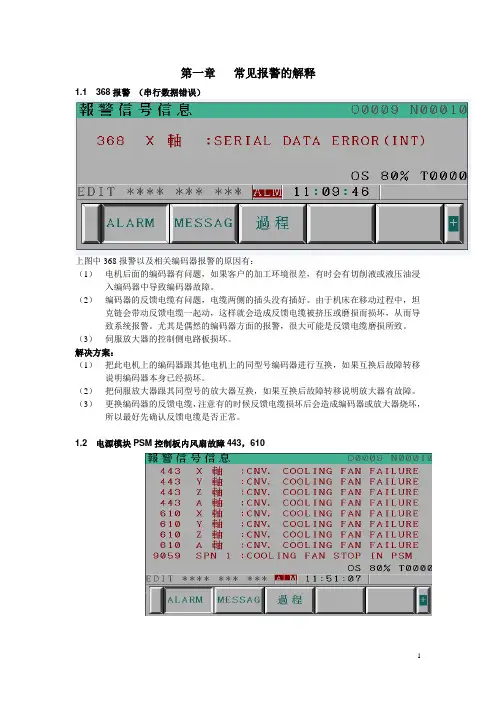

第一章常见报警的解释368报警（串行数据错误）上图中368报警以及相关编码器报警的原因有：（1）电机后面的编码器有问题，如果客户的加工环境很差，有时会有切削液或液压油浸入编码器中导致编码器故障。

（2）编码器的反馈电缆有问题，电缆两侧的插头没有插好。

由于机床在移动过程中，坦克链会带动反馈电缆一起动，这样就会造成反馈电缆被挤压或磨损而损坏，从而导致系统报警。

尤其是偶然的编码器方面的报警，很大可能是反馈电缆磨损所致。

（3）伺服放大器的控制侧电路板损坏。

解决方案：（1）把此电机上的编码器跟其他电机上的同型号编码器进行互换，如果互换后故障转移说明编码器本身已经损坏。

（2）把伺服放大器跟其同型号的放大器互换，如果互换后故障转移说明放大器有故障。

（3）更换编码器的反馈电缆，注意有的时候反馈电缆损坏后会造成编码器或放大器烧坏，所以最好先确认反馈电缆是否正常。

电源模块PSM控制板内风扇故障443，610上图报警是电源模块控制板内风扇损坏导致的报警（使用αi电源模块时），报警时电源模块PSM的LED显示“2”，主轴放大器SPM的LED显示“59”。

拆下电源模块控制板后，风扇位置如下图所示：主轴放大器SPM内冷风扇故障此故障没有画面报警信息，但是有上图的“FAN”在闪烁，此现象表明主轴放大器SPM的内冷风扇出现了故障。

伺服放大器SVM内冷风扇报警608，444上图中的报警表示伺服放大器SVM的内冷风扇出现了故障（Z轴和A轴同时出现报警是因为Z轴和A轴是同一个放大器控制的）。

上图中的报警出现时对应的伺服放大器上的LED 显示“1”。

主轴放大器和伺服放大器的内冷风扇位置上图中：（1）主轴放大器内冷风扇的安装位置（2）伺服放大器内冷风扇的安装位置（3）主轴放大器的型号A06B-6111-H XXX#H550（后面带＃H***的都是主轴放大器）（4）伺服放大器的型号A06-6114-HXXX注：（1）不同型号的主轴放大器和伺服放大器对应的风扇的型号也不一样，请参考附录。

第一章常见报警得解释1、1 368报警 (串行数据错误)上图中368报警以及相关编码器报警得原因有:（1）电机后面得编码器有问题,如果客户得加工环境很差,有时会有切削液或液压油浸入编码器中导致编码器故障。

（2）编码器得反馈电缆有问题,电缆两侧得插头没有插好。

由于机床在移动过程中,坦克链会带动反馈电缆一起动,这样就会造成反馈电缆被挤压或磨损而损坏,从而导致系统报警。

尤其就是偶然得编码器方面得报警,很大可能就是反馈电缆磨损所致。

（3）伺服放大器得控制侧电路板损坏。

解决方案:（1）把此电机上得编码器跟其她电机上得同型号编码器进行互换,如果互换后故障转移说明编码器本身已经损坏。

（2）把伺服放大器跟其同型号得放大器互换,如果互换后故障转移说明放大器有故障。

（3）更换编码器得反馈电缆,注意有得时候反馈电缆损坏后会造成编码器或放大器烧坏,所以最好先确认反馈电缆就是否正常。

1、2 电源模块PSM控制板内风扇故障443,610上图报警就是电源模块控制板内风扇损坏导致得报警(使用αi电源模块时),报警时电源模块PSM得LED显示“2”,主轴放大器SPM得LED显示“59”。

拆下电源模块控制板后,风扇位置如下图所示:1、3 主轴放大器SPM内冷风扇故障此故障没有画面报警信息,但就是有上图得“FAN”在闪烁,此现象表明主轴放大器SPM得内冷风扇出现了故障。

1、4 伺服放大器SVM内冷风扇报警 608,444上图中得报警表示伺服放大器SVM得内冷风扇出现了故障(Z轴与A轴同时出现报警就是因为Z轴与A轴就是同一个放大器控制得)。

上图中得报警出现时对应得伺服放大器上得LED 显示“1”。

1、5 主轴放大器与伺服放大器得内冷风扇位置上图中:（1）主轴放大器内冷风扇得安装位置（2）伺服放大器内冷风扇得安装位置（3）主轴放大器得型号A06B-6111-H XXX#H550(后面带＃H***得都就是主轴放大器) （4）伺服放大器得型号A06-6114-HXXX注:（1）不同型号得主轴放大器与伺服放大器对应得风扇得型号也不一样,请参考附录。

第一章常见报警的解释1.1 368报警（串行数据错误）上图中368报警以及相关编码器报警的原因有：（1）电机后面的编码器有问题，如果客户的加工环境很差，有时会有切削液或液压油浸入编码器中导致编码器故障。

（2）编码器的反馈电缆有问题，电缆两侧的插头没有插好。

由于机床在移动过程中，坦克链会带动反馈电缆一起动，这样就会造成反馈电缆被挤压或磨损而损坏，从而导致系统报警。

尤其是偶然的编码器方面的报警，很大可能是反馈电缆磨损所致。

（3）伺服放大器的控制侧电路板损坏。

解决方案：（1）把此电机上的编码器跟其他电机上的同型号编码器进行互换，如果互换后故障转移说明编码器本身已经损坏。

（2）把伺服放大器跟其同型号的放大器互换，如果互换后故障转移说明放大器有故障。

（3）更换编码器的反馈电缆，注意有的时候反馈电缆损坏后会造成编码器或放大器烧坏，所以最好先确认反馈电缆是否正常。

1.2 电源模块PSM控制板内风扇故障443，610上图报警是电源模块控制板内风扇损坏导致的报警（使用αi电源模块时），报警时电源模块PSM的LED显示“2”，主轴放大器SPM的LED显示“59”。

拆下电源模块控制板后，风扇位置如下图所示：1.3 主轴放大器SPM内冷风扇故障此故障没有画面报警信息，但是有上图的“FAN”在闪烁，此现象表明主轴放大器SPM的内冷风扇出现了故障。

1.4 伺服放大器SVM内冷风扇报警 608，444上图中的报警表示伺服放大器SVM的内冷风扇出现了故障（Z轴和A轴同时出现报警是因为Z轴和A轴是同一个放大器控制的）。

上图中的报警出现时对应的伺服放大器上的LED显示“1”。

1.5 主轴放大器和伺服放大器的内冷风扇位置上图中：（1）主轴放大器内冷风扇的安装位置（2）伺服放大器内冷风扇的安装位置（3）主轴放大器的型号A06B-6111-H XXX#H550（后面带＃H***的都是主轴放大器）（4）伺服放大器的型号A06-6114-HXXX注：（1）不同型号的主轴放大器和伺服放大器对应的风扇的型号也不一样，请参考附录。

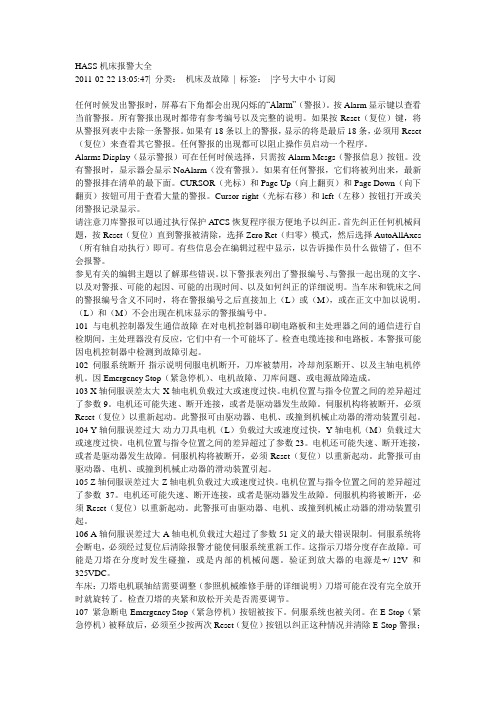

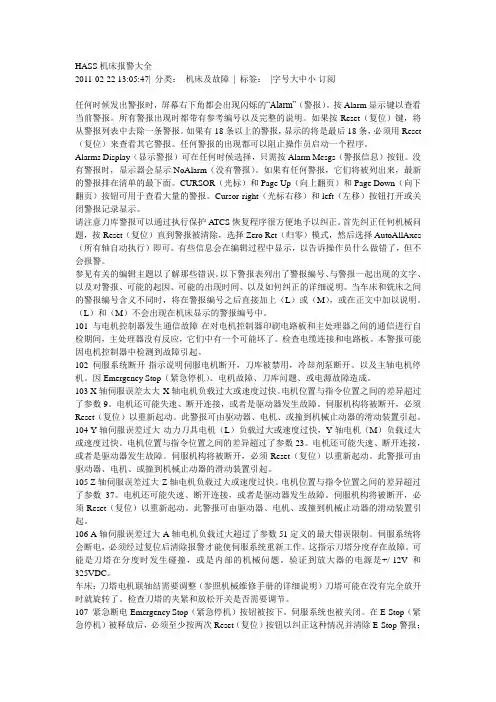

HASS机床报警大全2011-02-22 13:05:47| 分类：机床及故障| 标签：|字号大中小订阅任何时候发出警报时，屏幕右下角都会出现闪烁的“Alarm”（警报）。

按Alarm显示键以查看当前警报。

所有警报出现时都带有参考编号以及完整的说明。

如果按Reset（复位）键，将从警报列表中去除一条警报。

如果有18条以上的警报，显示的将是最后18条，必须用Reset （复位）来查看其它警报。

任何警报的出现都可以阻止操作员启动一个程序。

Alarms Display（显示警报）可在任何时候选择，只需按Alarm Mesgs（警报信息）按钮。

没有警报时，显示器会显示NoAlarm（没有警报）。

如果有任何警报，它们将被列出来，最新的警报排在清单的最下面。

CURSOR（光标）和Page Up（向上翻页）和Page Down（向下翻页）按钮可用于查看大量的警报。

Cursor right（光标右移）和left（左移）按钮打开或关闭警报记录显示。

请注意刀库警报可以通过执行保护ATCS恢复程序很方便地予以纠正。

首先纠正任何机械问题，按Reset（复位）直到警报被清除，选择Zero Ret（归零）模式，然后选择AutoAllAxes （所有轴自动执行）即可。

有些信息会在编辑过程中显示，以告诉操作员什么做错了，但不会报警。

参见有关的编辑主题以了解那些错误。

以下警报表列出了警报编号、与警报一起出现的文字、以及对警报、可能的起因、可能的出现时间、以及如何纠正的详细说明。

当车床和铣床之间的警报编号含义不同时，将在警报编号之后直接加上（L）或（M），或在正文中加以说明。

（L）和（M）不会出现在机床显示的警报编号中。

101 与电机控制器发生通信故障-在对电机控制器印刷电路板和主处理器之间的通信进行自检期间，主处理器没有反应，它们中有一个可能坏了。

检查电缆连接和电路板。

本警报可能因电机控制器中检测到故障引起。

102 伺服系统断开-指示说明伺服电机断开，刀库被禁用，冷却剂泵断开、以及主轴电机停机。

美国哈斯(HAAS)加工中心主轴故障诊断分析与排除作者：段兆刚来源：《消费电子》2012年第12期摘要:本文结合实际生产需要,针对美国哈斯VF-3数控加工中心在使用过程中主轴产生的典型故障,全面分析了故障产生的原因,系统介绍了有关的维修经验以及需要注意的事项。

关键词:加工中心;主轴系统;故障分析;振动分析中图分类号:TG659 文献标识码:A 文章编号:1674-7712 (2012) 12-0196-01VF-3加工中心是美国哈斯自动化公司生产,采用系统也是HAAS系统。

在使用过程中,不可避免的产生各种各样的故障。

现就我公司VF-3加工中心产生的主轴系统主要问题,进行汇总,以便能够在生产过程中及时解决,提供设备的利用率。

一、加工中心主轴组成及工作原理:哈斯加工中心主轴由伺服电机、主轴、拉杆、钢球、松刀气缸、齿轮变速箱、传动皮带、位置感应开关、定位编码器、电磁阀、碟形弹簧等组成。

在加工过程中,需要进行换刀,则由操作人员给机床输入换刀指令,主轴首先由定位编码器进行主轴定位,松刀电磁阀得电,气缸向下移动的一定位置(松刀位置),将拉杆钢球松开,然后换刀装置从刀库取刀,将刀具装入主轴孔内,停留一定时间(时间由内部参数设备,一般为0.2S),松刀电磁阀失电,锁紧电磁阀得电,气缸向上移动,拉杆在碟形弹簧的作用下拉杆钢球内缩,拉杆拉紧刀柄,气缸到达锁紧位置,换刀装置移离主轴。

二、典型故障诊断分析与排除(一)在加工过程中,镗孔椭圆,盘刀铣平面有明显震纹,并且有时伴有“掉刀”现象导致此类现象的因素很多,比如有以下几种:主轴孔有铁屑;感应开关失灵;刀柄拉钉松动;拉杆弹簧破损,无法拉紧刀柄。

1.用丝绸擦拭主轴锥孔和刀柄,以免可能因切屑存在导致锥孔和刀柄有间隙。

2.检查拉钉并重新拧紧,然后进行交换刀具。

此故障现象无法消除。

3.进行几次换刀,观察诊断页面中参数DRAWBAR OPEN和DRAWBAR CLOSED数据的变换情况。

编码器报警1.3n0号报警报警信息: “nth-axis origin reurn”,第n轴原点返回。

报警说明:第n轴机械参考点无效,应重新人工设定该轴的参考点。

2.3n1号报警报警信息: “APC alarm:nth-axis communction”,APC(绝对脉冲编码器)报警:第n轴通讯错误。

报警说明:第n轴绝对编码器数据通信出错,数据传送失败。

3.3n2号报警报警信息: “APC alarm:nth-axis over time”,APC(绝对脉冲编码器)报警: 第n轴超时。

报警说明: 绝对编码器数据传送超时。

4.3n3号报警报警信息: “APC alarm:nth-axis framing”,APC(绝对脉冲编码器)报警:第n轴格式错。

报警说明:绝对编码器数据格式出错,数据传送失败。

5.3n4号报警报警信息: “APC alarm:nth-axis parity”,APC(绝对脉冲编码器)报警:第n轴奇偶错误。

报警说明:绝对编码器数据奇偶性出错,数据传送失败。

6.3n5号报警报警信息: “APC alarm:nth-axis:nth-axis pulse error”,APC(绝对脉冲编码器)报警:第n轴脉冲错误。

报警说明:绝对编码器脉冲数据丢失,绝对编码器(APC)故障。

7.3n6号报警报警信息: “APC alarm:nth-axis battery voltage 0”,APC(绝对脉冲编码器)报警: 第n轴电池电压为0。

报警说明:绝对编码器无电池,数据不能保持。

8.3n7号报警报警信息: “APC alarm:nth-axis battery low 1”,APC(绝对脉冲编码器)报警:第n轴(编码器)电池电压降低到级别1。

报警说明:绝对编码器电池电压下降,必须更换电池。

9.3n8号报警报警信息: “APC alarm:nth-axis battery low2”,APC(绝对脉冲编码器)报警:第n轴(编码器) 电池电压降低到级别2。

第一章常见报警的解释1.1 368报警（串行数据错误）上图中368报警以及相关编码器报警的原因有：（1）电机后面的编码器有问题，如果客户的加工环境很差，有时会有切削液或液压油浸入编码器中导致编码器故障。

（2）编码器的反馈电缆有问题，电缆两侧的插头没有插好。

由于机床在移动过程中，坦克链会带动反馈电缆一起动，这样就会造成反馈电缆被挤压或磨损而损坏，从而导致系统报警。

尤其是偶然的编码器方面的报警，很大可能是反馈电缆磨损所致。

（3）伺服放大器的控制侧电路板损坏。

解决方案：（1）把此电机上的编码器跟其他电机上的同型号编码器进行互换，如果互换后故障转移说明编码器本身已经损坏。

（2）把伺服放大器跟其同型号的放大器互换，如果互换后故障转移说明放大器有故障。

（3）更换编码器的反馈电缆，注意有的时候反馈电缆损坏后会造成编码器或放大器烧坏，所以最好先确认反馈电缆是否正常。

1.2 电源模块PSM控制板内风扇故障443，610上图报警是电源模块控制板内风扇损坏导致的报警（使用αi电源模块时），报警时电源模块PSM的LED显示“2”，主轴放大器SPM的LED显示“59”。

拆下电源模块控制板后，风扇位置如下图所示：1.3 主轴放大器SPM内冷风扇故障此故障没有画面报警信息，但是有上图的“FAN”在闪烁，此现象表明主轴放大器SPM的内冷风扇出现了故障。

1.4 伺服放大器SVM内冷风扇报警608，444上图中的报警表示伺服放大器SVM的内冷风扇出现了故障（Z轴和A轴同时出现报警是因为Z轴和A轴是同一个放大器控制的）。

上图中的报警出现时对应的伺服放大器上的LED 显示“1”。

1.5 主轴放大器和伺服放大器的内冷风扇位置上图中：（1）主轴放大器内冷风扇的安装位置（2）伺服放大器内冷风扇的安装位置（3）主轴放大器的型号A06B-6111-H XXX#H550（后面带＃H***的都是主轴放大器）（4）伺服放大器的型号A06-6114-HXXX注：（1）不同型号的主轴放大器和伺服放大器对应的风扇的型号也不一样，请参考附录。
