SD6109的ATX电源盒电路与实测数据

ATX电源走向及对地阻值ATX电源各电压的电流走向供电短路会造成开不了机，保护现象紫色5V待机电压电流走向南桥I/O 、3.3V待机电路、Dual电路、门电路芯片、特殊专用芯片。

橙色3.3V电流走向时钟IC 、南桥、北桥、 pice-16X、电源IC、（新板）声卡IC、网卡IC、 I/O 、方形BIOS《intel芯片组、》 PCI 、AGP、门电路、特殊、芯片。

简单排除3.3V短路的方法是强制触发摸那个IC发烫就是那个ic坏红色5V电流走向（绝对不能短接14脚）I/O 网卡 CPU核心供电（电源IC MOS管） COM芯片 USB KB （键鼠） BIOS芯片（via芯片组） PCI AGP 门电路IC 比较器相关电路的电源IC 特殊情况去南桥芯片上一般会烧焦黄色12V电流走向COM芯片、电源IC Cpu供电电路（短路加电过程可能会烧北桥）、AGP、 PCIPCIE -16X 、门电路、比较器、专用芯片（华硕与微星）灰色PG信号一般相连（有直接相连的也有经过电阻相连的）南桥、I/O 、门电路、时钟ic 、BIOS 、电源芯片绿色14脚开机控制端一般相连（低电平有效）、南桥I/O、门电路、三极管、专用芯片、白色-5V、现在一般是个空脚蓝色-12 电流走向一般是75232 75185 芯片和pcI槽ATX电源各引脚的对地阻值（关键）保障主板供电不对地短路防止主板故障扩大和延伸橙色3.3V红色5V 对地阻值 200~500 左右黄色12V 的阻值比3.3V 和5V稍微大的白色-5V蓝色-12V对地阻值一般为无穷大绿色14或16 一般开机控制脚 600左右 1000~1500左右时要查下电路有无带保护电路“无穷大” 1 说明断线了（华硕技嘉主板14脚特别容易断线）紫色9脚待命5V 500左右灰色8脚 PG信号 600左右无穷大“1”要追线看是否为空脚（现在板很多是空脚。

ATX电源电路原理分析报告与维修教程整理一、ATX电源的原理分析1.电源输入ATX电源的输入电压一般为220V交流电，通过电源插座连接到电网上。

电源输入部分主要包括滤波器和整流器。

滤波器的作用是滤除电源中的干扰噪声，保证电源的稳定性和可靠性；整流器的作用是将交流电转化为直流电。

2.电源输出ATX电源的输出电压有多个，其中最重要的有+3.3V、+5V和+12V。

这些电压为计算机的各个部件提供所需的电能。

在ATX电源中，输出电压是通过应用稳压电路实现的。

稳压电路通过控制电流的流动来保持输出电压的稳定性。

3.保护功能ATX电源在工作中具有多重保护功能，以保证计算机的正常运行并防止电路的过载和故障。

常见的保护功能包括过流保护、过压保护和过载保护等。

当电源工作在不正常的状态下时，这些保护功能会自动启动，以保护电路的安全运行。

4.控制电路下面是一些ATX电源的常见故障及其维修方法的整理。

1.电源无输出如果ATX电源没有输出，首先要检查电源的输入是否正常。

可以使用万用表来测量电源的输入电压，确保其在额定范围内。

如果电源的输入正常，那么问题可能出现在电源的输出部分。

可以使用万用表进行电源输出电压的测量，如果发现输出电压异常，应检查与该电压相关的电路元件是否正常。

2.过热和过载ATX电源在工作过程中可能会出现过热和过载现象。

过热可能是由于电源内部散热不良或工作环境温度过高引起的。

过载可能是由于计算机使用了超过电源额定功率的硬件设备所致。

对于过热和过载问题，应该首先检查电源的散热系统是否正常，并检查计算机硬件是否超负荷运行。

3.电源噪声ATX电源可能会产生噪声，并对计算机的正常运行产生干扰。

这种噪声可能是由于散热器松动、风扇振动或电源内部元件老化引起的。

对于电源噪声问题，可以首先检查风扇和散热器是否安装牢固，并清洁电源内部的灰尘。

如果问题仍然存在，可能需要更换一些故障的电源元件。

维修ATX电源时，应注意以下几点：1.在操作电源之前，先将其断电，并且确保电源的电容已经放电，避免触电事故的发生。

前言：千万不要看不起躲在机箱内部角落里那块方方正正乌漆麻黑不起眼的电源哦，劣质的电源可能会引起许许多多莫名其妙的问题，譬如无故重启，黑屏，死机，蓝屏，甚至烧毁主板CPU（7年前夏天有个远房亲戚就是电源引起的烧毁主板CPU，当然他的电脑不是我配的。

）。

现在时代不同了，玩家们不仅要求电源有各种过载过流过压短路防雷击等等功能，而且还要求：外在的电源配色，LED灯，线材长度（能否背线），是否模组，线材数量和接口是否丰富（组SLI，RAID），是否扁线，线材软硬度（甚至要做定制线），风扇噪音，是否啸叫等等。

而内在方面还要求电源的转换效率，线材输出端电压稳定性，电压偏离和跌落值，满载纹波，动态响应重建时间，交叉负载等等。

时代进步了，我们一定要与时俱进，千万表止步不前哦。

直接进入正题吧，了解电源的工作原理，解析电源内部的做工用料和结构方案。

如有不足之处，请各位大虾指正。

本文分五个部分叙述。

第一部分：电源的工作原理：当220伏市电交流电进入电源后，依次通过：输入端EMI滤波，使电压波形稳定。

整流电路：使交流电变为直流电。

主动PFC：校正电压，功率因素。

开关管+驱动变压器：根据电源输出端PWM芯片信息，调整初级电压，以达到调整输出功率。

变压器：调整得到需要的电压。

输出端整流滤波：进一步滤去杂讯，从而得到稳定的CPU，显卡，硬盘，主板等部件工作所需的直流电。

第二部分：电源内部做工用料：上图两个蓝色的是Y电容，连接火线和地线之间，以及零线和地线之间。

负责滤除共模干扰。

上图黄色的，块头比Y电容大的多的是X电容，X电容并接在火线和零线之间，负责滤除差模干扰。

上图两个绕组线圈，是共模电感，用来抑制市电的共模干扰，同时也抑制电源本身的共模干扰对外泄漏。

上图黄色的也是X电容，用来抑制线路之间的差模干扰。

被热缩套包裹的元件我们称之为MOV，金属氧化物压敏电阻，目的是抑制市电尖峰，比如市电电压不稳，雷电交加的时候这个小东东就派上用场。

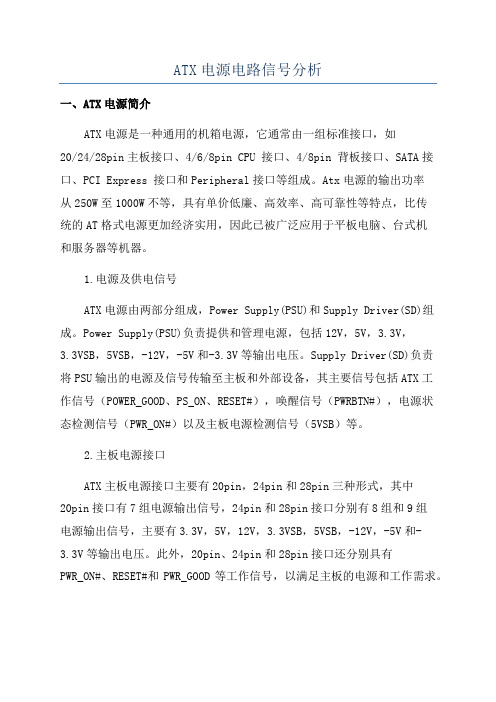

ATX电源电路信号分析
一、ATX电源简介
ATX电源是一种通用的机箱电源，它通常由一组标准接口，如
20/24/28pin主板接口、4/6/8pin CPU 接口、4/8pin 背板接口、SATA接口、PCI Express 接口和Peripheral接口等组成。

Atx电源的输出功率
从250W至1000W不等，具有单价低廉、高效率、高可靠性等特点，比传
统的AT格式电源更加经济实用，因此已被广泛应用于平板电脑、台式机
和服务器等机器。

1.电源及供电信号
ATX电源由两部分组成，Power Supply(PSU)和Supply Driver(SD)组成。

Power Supply(PSU)负责提供和管理电源，包括12V，5V，3.3V，
3.3VSB，5VSB，-12V，-5V和-3.3V等输出电压。

Supply Driver(SD)负责
将PSU输出的电源及信号传输至主板和外部设备，其主要信号包括ATX工
作信号（POWER_GOOD、PS_ON、RESET#），唤醒信号（PWRBTN#），电源状
态检测信号（PWR_ON#）以及主板电源检测信号（5VSB）等。

2.主板电源接口
ATX主板电源接口主要有20pin，24pin和28pin三种形式，其中
20pin接口有7组电源输出信号，24pin和28pin接口分别有8组和9组
电源输出信号，主要有3.3V，5V，12V，3.3VSB，5VSB，-12V，-5V和-
3.3V等输出电压。

此外，20pin、24pin和28pin接口还分别具有
PWR_ON#、RESET#和PWR_GOOD等工作信号，以满足主板的电源和工作需求。

ATX电源基本介绍演示教学ATX电源，即Advanced Technology eXtended电源，是一种用于电脑主机的标准电源规格。

它是由英特尔公司推出的，旨在提供高效、稳定和可靠的电力供应，适用于现代计算机系统的需求。

本文将对ATX电源的基本介绍进行演示教学，包括其结构、工作原理和使用注意事项。

一、ATX电源的结构风扇是ATX电源的重要组成部分，通常位于电源的底部。

它的作用是散热，保持电源温度在安全范围内。

输出端口包括各种电源插头和插座，用于连接电脑主机的其他部件。

连接线是将电源与主机相连接的线缆，包括24针主电源连接线和各种辅助电源连接线。

二、ATX电源的工作原理1.交流电输入当将ATX电源插入电源插座时，市电就会通过电源插座连接线进入电源。

这时，交流电就会通过电源线路板上的变压器进行变压和整流。

变压器将市电的高电压转变为电脑所需的低电压，而整流器则将交流电转换为直流电。

2.直流电转换经过整流之后，电源中的电子元件开始工作。

直流电通过开关稳压器进行稳定化处理，以确保输出的电压和电流稳定可靠。

稳压器一般采用脉冲宽度调制（PWM）技术，通过控制开关管的开关时间来调整输出电压和电流。

3.输出电源稳压器将稳定的直流电输送到输出端口，供电给主机中的各个部件。

其中，主电源连接线用于供电给主板、CPU、内存等主要部件，而辅助电源连接线则用于供电给硬盘、光驱、显卡等其他部件。

三、ATX电源的使用注意事项1.安全使用在使用ATX电源前，务必先阅读使用手册，了解使用规范，并按照规范正确连接电源线路。

2.散热保护3.适应性4.安全断电在拔下电源插头或关闭电源开关之前，应先关闭计算机主机，保证主机处于完全断电状态，以防止电流冲击损坏内部部件。

总结：ATX电源是计算机主机的基本组成部分，它提供稳定、高效、可靠的电力供应，为计算机系统的正常运行提供保障。

通过简单了解其结构、工作原理和使用注意事项，用户可以更好地了解和使用ATX电源。

ATX电源工作原理及检修一、ATX电源的工作原理：ATX电源主要由变压器、整流电路、滤波电路、稳压器、保护电路和风扇等组成。

1.变压器：ATX电源的变压器具有两个独立的线圈，一个用于提供3.3V和5V的直流电压，另一个用于提供12V的直流电压。

2.整流电路：变压器产生的交流电经过整流桥转换成直流电，用于供给电脑的其他组件。

3.滤波电路：直流电需要通过滤波电路进行滤波处理，以去除电源中的噪声和纹波信号，提供干净的电源给后续的电路。

4.稳压器：稳压器用于将直流电源稳定在特定的电压值，确保电压的稳定性并避免电压波动对电脑的损害。

5.保护电路：ATX电源内置了多种保护机制，如过压保护、过流保护和过载保护等，以保护电源和电脑设备的安全。

6.风扇：ATX电源通常还配备有内置的风扇，用于散热，以保持电源的工作温度在安全范围内。

二、ATX电源的检修方法：1.检查电源开关：若电脑无法启动，首先检查电源开关是否处于合适的位置，确定是否故障。

2.检查电源插头：确保电源插头与电源连接良好，没有接触不良和损坏。

3.检查电源线路：检查电源线路是否有明显的损坏，如果发现有损坏，需更换电源线路。

4.检查电源风扇：检查电源风扇是否正常运转，如果风扇无法工作，可能是电源故障导致，需要更换电源。

5.检查电源供电能力：如果电脑运行时频繁出现重启或电源不足的情况，可能是电源供电能力不足，需要更换功率更大的电源。

6.检查电源的稳定性：使用万用表测量电源的输出电压，确保输出电压稳定在标准范围内。

7.检查保护电路：若出现过载、过压等情况，电源通常会自动断电，此时需要排除故障原因，修复后重新启动电源。

8.清理电源内部灰尘：久未清理的电源内部会积聚大量灰尘，影响散热效果，造成过热，应清理电源内部灰尘。

总结：ATX电源是电脑的重要组成部分，它的工作原理和检修方法对于电脑的正常运行至关重要。

通过了解ATX电源的工作原理，可以更好地理解电源的工作过程和故障排除方法，并且定期对电源进行检查和维护，可以保证电脑的稳定运行和延长电源的使用寿命。

SD6109应用于PC电源的PWM控制器首先，让我们来了解SD6109的特点。

作为一款PWM控制器，它具备以下几个主要特点：1.内置监控功能：SD6109可以对PC电源进行实时监测，包括输入和输出电压、输出电流以及温度等参数。

这些参数可以通过内部ADC进行采集，并通过I2C接口传输给主控制器。

2.内置保护功能：SD6109具备多种内置保护功能，包括过温保护、过电流保护、过压保护和短路保护等。

当检测到异常情况时，SD6109会及时采取相应的保护措施，避免电源组件的损坏。

3.稳压功能：SD6109可以通过PWM控制技术实现对输出电压的精确调节和稳定。

用户可以通过外部电阻调整参考电压，从而实现不同的输出电压。

了解了SD6109的特点之后，让我们来看一下它在PC电源中的具体应用。

首先，SD6109可以作为一个核心控制器，用于控制和监测整个电源系统。

它可以与功率MOS管、MOS管驱动芯片、电源输出滤波电容以及其他辅助电路等组件相连接，实现对整个电源系统的调节和管理。

其次，SD6109可以与其他控制器和MCU等设备相连接，搭建一个完整的电源管理系统。

通过与主控制器的通信，SD6109可以传输电源监测数据和接收控制指令，实现对电源系统的智能管理和控制。

最后，让我们来看一下SD6109的技术指标。

以下是SD6109的一些主要技术参数：1.输入电压范围：12V-24V2.输出电压范围：0.8V-5V3.最大输出电流：10A4.工作温度范围：-40°C至85°C5.供电电流：30mA6.PWM频率范围：100kHz至1MHz综上所述，SD6109是一款应用于PC电源的PWM控制器，具备内置监控、保护和稳压功能。

它可以作为PC电源的核心控制器，实现电源的精确调节和稳定，并提供多种保护措施，保证电源系统的安全和可靠性。

在电源管理系统中，SD6109可以与其他设备相连接，实现智能化的电源管理和控制。

标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby V oltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。

准备一个10欧姆10W 的电阻，把它接在需要测试的电压输出端，然后使用万用表测试此时的电压输出。

因为当开关电源空载时，有的电源可能会空载保护，停止工作；同时也因为负载太轻，输出的电压可能会偏高。

如果测得某一路的输出电压与标准输出有很大的误差时，这个电源将不能被使用，必须被替换。

如果这些电压出现偏低或偏高时会出现什么样的情况呢？1.＋12V+12V一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。

如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

ATX电源工作原理以及检修详解1.输入电流滤波：电源插头将交流电输入到电源中，经过滤波电容和变压器，将电流进行滤波和降压处理，使电流变得平稳。

2.整流和滤波：经过滤波电容和整流电路，将交流电转换为脉冲直流电，再通过滤波电容进行进一步的平滑处理，减小电流的波动。

3.变压器：通过变压器将电压转换为计算机内部部件需要的电压水平，一般为12V、5V和3.3V。

4.稳压：通过稳压电路控制输出电压的稳定性，确保输出的电压在一定的误差范围内。

5.保护电路：ATX电源还配备了各种保护电路，如过载保护、过电压保护和短路保护等，确保电源和计算机内部部件的安全运行。

1.电源无输出：首先，检查电源插头是否正确插入，确保电源输入正常。

然后，检查供电线路是否正常，包括电源插头和主板插座等。

如果以上都正常，可能是电源内部损坏，需要更换电源。

2.输出电压不稳定：检查输入电压是否过高或过低，过高或过低的输入电压都会导致输出电压不稳定。

如果输入电压正常，可能是电源内部元件损坏，需要修复或更换电源。

3.过载保护：如果电源输出过载，电源会自动关闭以保护内部元件不被损坏。

此时，需要检查计算机负载是否过重，如果过重需要减少负载。

同时，还要检查供电线路是否正常，包括电源插头和主板插座等。

4.过热：电源过热可能会导致电源自动关闭或输出电压不稳定。

首先，检查电源是否有足够的散热空间，如果没有，需要增加散热措施。

其次，检查风扇是否正常运转，如果风扇故障需要更换。

总结：ATX电源是计算机中重要的电源设备，它将交流电转换为适用于计算机内部各个部件的直流电。

了解ATX电源的工作原理和常见故障的检修方法对于维护和修复计算机故障非常重要。

在检修电源时，需要注意操作安全，避免触电和元件损坏等情况的发生。

如果不熟悉电源的维修和检修，请寻求专业技术人员的帮助。

ATX（电脑）电源电路图原理分析到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。

选不同阻值的上拉电阻会影响输出端高电位的值。

因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。

按管脚的顺序把内部四个比较器设为A、B 、C 、D 比较器。

494和339再配合其他电路，共同完成ATX电源的稳压，产生PW－OK 信号及各种保护功能。

一、产生PW－OK信号PC主机要求各路电源稳定之后才工作，以保护各元器件不致因电压不稳而损坏，故设置了PW－OK信号（约＋5V），主机在获得此信号后才开始工作。

接通电源时，要求PW－OK信号比±5V、±12V、＋3．3V电源延迟数百毫秒才产生，关机时PW－OK信号应比直流电源先消失数百毫秒，以便主机先停止工作，硬盘的磁头回复到着陆区，以保护硬盘。

ATX电源接通市电后，辅助电源立即工作。

一方面输出＋5VSB 电源，同时向494的{12}脚提供十几伏到二十多伏的直流电源。

494从{14}脚输出＋5V基准电源，锯齿波振荡器也开始起振工作。

若主机未开机，PS－ON信号为高电平，经R37使339的B比较器{6}脚亦为高电平，因电阻R37小于R44，{6}脚电平高于{7}脚电平，B比较器输出端{1}脚输出低电平，经D36的钳位作用，A比较器的反相端{4}脚亦为低电平，其电平低于同相端{5}脚的电平，输出端{2}脚呈高电平，经R41使494的{4}脚为高电平，故494内部的死区时间比较器a输出低电平，与门1也因此输出低电平并进而使与门2和与门3输出低电平，封锁了振荡器的输出，{8}脚、{11}脚无脉冲输出，ATX电源无±5V、±12V、＋3．3V电源输出，主机处于待机状态。

因＋5V、＋12V电源输出为零，经电阻R15、R16使494的{1}脚电平亦为零，494的c 比较器的输出端{3}脚输出亦为零，经R48使339的{9}脚亦为零电平，故339的C比较器的输出端{14}脚为零电平。

ATX电源电路图解说明2009年05月20日星期三21:28 一、滤波电路1、电磁干扰电脑电源是把工频交流整流为直流再通过开关变为高频交流其后再整流为稳定直流的一种电源这样就有工频电源的整流波形畸变产生的噪声与开关波形会产生大量的噪声噪声在输入端泄漏出去就表现为辐射噪声和传导噪声在输出端泄漏出去就表现为纹波。

辐射噪声频率高于30MHZ会传播到空间中传导噪声频率在30MHZ以下主要干扰音频设备通过电源线传播到电网中。

外部噪声会进入到电网中的其它电子设备中影响电子设备的运行而供给负载的电源产生的噪声也会泄漏到电源外部因此电脑电源必须有阻止这些噪声进出的功能。

在电脑电源的输入端需要有由电容和电感构成的滤波器用于抑制交流电产生的EMI。

在电源的输出端工频电源的整流波形畸变引起的噪声以及开关工作波形产生的噪声呈现为纹波因此在输出端也需要接入滤波器用于抑制直流电产生的EMI。

2、输入端第一道EMI滤波电路第一道EMI 滤波电容是由X电容白盒子、线圈型电感和两个Y电容构成的用来抑制输入端的高频干扰以及PWM自身产生的高频干扰对电网的污染。

3、第二道EMI滤波电路为保证输入到整流电路中的电流的纯净还需要进行第二道滤波。

此滤波电路是由X电容、Y电容和变压器型电感组成。

4、高压滤波电路高压整流滤波电路把220V的交流市电转换为300V的高压直流电压一路输到开关电路一路输到辅助电源电路。

高压滤波电容的容量对输出端的稳定性有很大影响纹波输出的控制也是基于滤波电容的容量。

纹波是与输出端呈现的输入频率及开关变换频率同步的分量一般为输出电压的0.5以内。

5、低压滤波电路当高频噪声泄漏到负载侧时可能使电脑配件产生故障同时高频噪声也会向空间辐射。

低压端采用的直流线路EMI滤波器。

直流线路EMI 滤波器比较复杂。

电源的直流有5V、12V和3.3V电压对于每路电压都需要进行滤波。

低压端通常有两个大的扼流线圈其中稍大的对5V和12V进行滤波稍小的对3.3V进行滤波。

ATX 电源概述和原理分析
ATX 电源的定义
ATX 电源是计算机的工作电源，作用是把交流220V 的电源转换为计算机内部使用的直流5V，12V，24V 的电源。

ATX 电源特点
与AT 电源相比,ATX 电源增加了+3.3V、+5VSB、PS-ON 三个输出. 其中+3.3V 输出主要是供CPU 用,而+5VSB、PS-ON 输出则体现了ATX 电源的特点。

ATX 电源最主要的特点就是,它不采用传统的市电开关来控制电源是
否工作,而是采用+5VSB、PS-ON 的组合来实现电源的开启和关闭,只要控制PS-ON 信号电平的变化,就能控制电源的开启和关闭.PS-ON 小于1V 伏时开启电源,大于4.5 伏时关闭电源。

ATX电源电路的分析ATX电源电路的分析检修atx开关电源,从+5vsb、ps-on和pw-ok信号入手来定位故障区域,是快速检修中行之有效的方法。

b5E2RGbCA P一、+5vsb、ps-on、pw-ok 控制信号atx开关电源与at电源最显著的区别是，前者取消了传统的市电开关，依靠+5vsb、ps-on控制信号的组合来实现电源的开启和关闭。

+5vsb是供主机系统在atx待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源,在待机及受控启动状态下,其输出电压均为5v高电平,使用紫色线由atx 插头（图1）9脚引出。

Ps-on为主机启闭电源或网络计算机远程唤醒电源的控制信号,不同型号的atx开关电源，待机时电压值为3v、3.6v、4.6v各不相同。

当按下主机面板的power开关或实现网络唤醒远程开机,受控启动后ps-on由主板的电子开关接地,使用绿色线从atx插头14脚输入。

pw-ok是供主板检测电源好坏的输出信号,使用灰色线由atx插头8p 1EanqFDPw脚引出，待机状态为零电平，受控启动电压输出稳定后为5v高电平。

脱机带电检测atx电源，首先测量在待机状态下的Ps-on和pw-ok信号，前者为高电平，后者为低电平，插头9脚除输出+5vsb外,不输出其它电压。

其次是将atx开关电源人为唤醒,用一根导线把atx插头14脚ps-on信号,与任一地端（3、5、7、13、15、16、17）中的一脚短接,这一步是检测的关键，将atx电源由待机状态唤醒为启动受控状态，此时ps-on信号为低电平,pw-ok、+5vsb信号为高电平,atx插头+3.3v、± 5v、± 12v有输出，开关电源风扇旋转。

上述操作亦可作为选购atx开关电源脱机通电验证的方法。

DXDiTa9E3d二、控制电路的工作原理atx开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、ps-on和pw-ok产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

ATX 电源的经典维修ATX电源结构简介ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图13-1 主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交流电压，并且起着将输出部分与输入电网隔离的作用。

推挽开关管是该部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

ATX电源插座测试点
一、测试点
上图为20针ATX电源插座图及各脚的电压，24针插座中的电压可以对照线的颜来识别紫色线5VSB 待机线为主板提供5V待机电压
绿我线PS-ON 开机线高电平不开机，低电平开机
灰色线Power-Good 电源好信号开机延迟100～500ms输出，用在复位电里
GND地线
名电压对地阻值
对地打阻值，370主板上值在300左右为正常，如果在100以下说明有轻微短路。

478主板值相对较低，但不可能低到20以下。

只要无数值说明短路。

通过测量电压、对地阻值，与正常主板比较，可找到故障部位，来判断某些大型集成芯片或电路中的某个回路是否存在亚重短路、断路
二、短路检修
1、橙3.3V线短路
要检查的元件有：时钟芯片、南北桥、I/O、特殊元器件，滤波巾片电容
2、红5V线短路
要检查的元件有：场管、电源管理芯片、I/O、特殊元件、串口芯片、声卡芯片、网卡芯片、滤波电解电容
3、黄12V线短路
要检查元件有：场管、电源管理芯片、特殊元件、串口芯片、滤波电解电容
排除故障时，可先加电用手摸，检查发烫的元器件。

电脑的A T X电源输出电压对照表Prepared on 22 November 2020电脑的ATX电源输出电压对照表计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（poweron）和黑色（地）才能启动的。

启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。

楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。

20-PINATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压3地13地45V14PS-ON5地15地65V16地7地17地8PW+OK18-5V95V-SB195V1012V205V在电源上看：编号输出电压编号输出电压205V1012V195V95V-SB18-5V8PW+OK17地7地16地65V15地5地14PS-ON45V13地3地可用万用电表分别测量。

+：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。

而在AT/PSII电源上没有这一路输出。

以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了以下，为了减少主板产生热量和节省能源，现在的电源直接提供电压，经主板变换后用于驱动CPU、内存等电路。

+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。

+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。

在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。

所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。

-12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。
