车载24V转12V开关稳压电源电路图

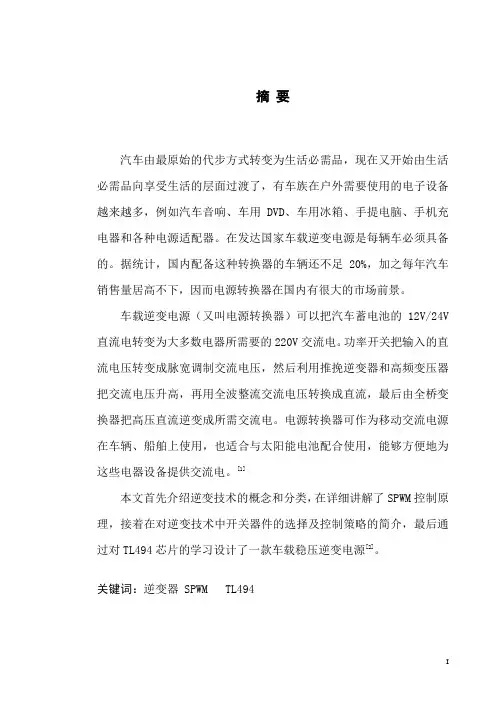

摘要汽车由最原始的代步方式转变为生活必需品，现在又开始由生活必需品向享受生活的层面过渡了，有车族在户外需要使用的电子设备越来越多，例如汽车音响、车用DVD、车用冰箱、手提电脑、手机充电器和各种电源适配器。

在发达国家车载逆变电源是每辆车必须具备的。

据统计，国内配备这种转换器的车辆还不足20%，加之每年汽车销售量居高不下，因而电源转换器在国内有很大的市场前景。

车载逆变电源（又叫电源转换器）可以把汽车蓄电池的12V/24V 直流电转变为大多数电器所需要的220V交流电。

功率开关把输入的直流电压转变成脉宽调制交流电压，然后利用推挽逆变器和高频变压器把交流电压升高，再用全波整流交流电压转换成直流，最后由全桥变换器把高压直流逆变成所需交流电。

电源转换器可作为移动交流电源在车辆、船舶上使用，也适合与太阳能电池配合使用，能够方便地为这些电器设备提供交流电。

[1]本文首先介绍逆变技术的概念和分类，在详细讲解了SPWM控制原理，接着在对逆变技术中开关器件的选择及控制策略的简介，最后通过对TL494芯片的学习设计了一款车载稳压逆变电源[2]。

关键词：逆变器 SPWM TL494ABSTRACTCar travel by the most primitive way into necessities, and now start from the basic necessities of life to enjoy the level of the transition, and car owners to use in the outdoors more and more electronic devices, such as car stereos, car DVD, car with a refrigerator, laptop computer, cell phone charger and a variety of power adapters. In developed countries, car inverter power supply is per vehicle must have. According to statistics, domestic vehicles equipped with this converter is less than 20%, coupled with high annual vehicle sales, so the power adapter in the country have great market prospects.Car inverter (also known as power converter) can change car battery 12V/24V DC required for most electrical 220V AC. Power switch to the input DC voltage into AC voltage pulse width modulation, and then use push-pull inverter and high frequency transformer to AC pressure is increased, then full-wave rectified AC voltage into a DC, and finally by the full-bridge converter to the required high voltage direct current into alternating current reverse. Power converters can be used as mobile AC power supply in vehicles, ships use, also suitable for use with solar cells and can easily provide AC power to these electrical equipment.This paper introduces the concept and classification of inverter technology, explained in detail SPWM control theory, then inverter technology in the choice of switching devices and control strategy briefing, the final study by TL494 chip designed a car regulator inverter.Key Words: Inverter，PWM，TL494目录摘要---------------------------------------------------------------------------------------------------------------- I ABSTRACT ------------------------------------------------------------------------------------------------------ I I 目录 --------------------------------------------------------------------------------------------------------------- I V 第一章绪论 ------------------------------------------------------------------------------------------------------ 61.1 逆变器及其发展--------------------------------------------------------------------------------------------- 62.1PWM控制原理----------------------------------------------------------------------------------------------- 7 2.1.1 PWM概述------------------------------------------------------------------------------------------------ 72.2.1PWM波形的基本原理 ---------------------------------------------------------------------------------- 8第二章方案论证------------------------------------------------------------------------------------------------ 102.1方案一 -------------------------------------------------------------------------------------------------------10 2.2方案二 -------------------------------------------------------------------------------------------------------- 11 2.3方案三 -------------------------------------------------------------------------------------------------------122.4方案确立 ----------------------------------------------------------------------------------------------------13第三章系统总体设计 ---------------------------------------------------------------------------------------- 14第四章稳压逆变电源的电路设计 ------------------------------------------------------------------------- 15 4.1脉宽调制器芯片TL494的工作原理 ------------------------------------------------------------------154.1.1TL494的内部结构和工作原理 ------------------------------------------------------------------ 154.1.2 TL494的引脚说明--------------------------------------------------------------------------------- 17 4.2过热保护电路 -----------------------------------------------------------------------------------------------18 4.3过压保护电路 -----------------------------------------------------------------------------------------------19 4.4电路保护维持电路 -----------------------------------------------------------------------------------------20 4.5震荡电路外围电路 -----------------------------------------------------------------------------------------21 4.6逆变电路外围电路 -----------------------------------------------------------------------------------------22 4.7整流滤波电路-----------------------------------------------------------------------------------------------23 4.8功率放大电路 -----------------------------------------------------------------------------------------------234.9EI33磁芯的选择--------------------------------------------------------------------------------------------244.9.1 面积乘积法 ---------------------------------------------------------------------------------------- 244.9.2几何尺寸参数法 ----------------------------------------------------------------------------------- 26 4.10元器件参数 ------------------------------------------------------------------------------------------------27第五章调试实物 ---------------------------------------------------------------------------------------------- 285.1调试前的准备 -----------------------------------------------------------------------------------------------28 5.2调试的过程 --------------------------------------------------------------------------------------------------28第六章总结 ---------------------------------------------------------------------------------------------------- 29参考文献 --------------------------------------------------------------------------------------------------------- 30致谢 --------------------------------------------------------------------------------------------------------------- 31第一章绪论1.1 逆变器及其发展今年来，电力电子技术发展迅猛，逆变电源广泛应用于日常生活、计算机、邮电通信、电力系统和航空航天等领域[3]。

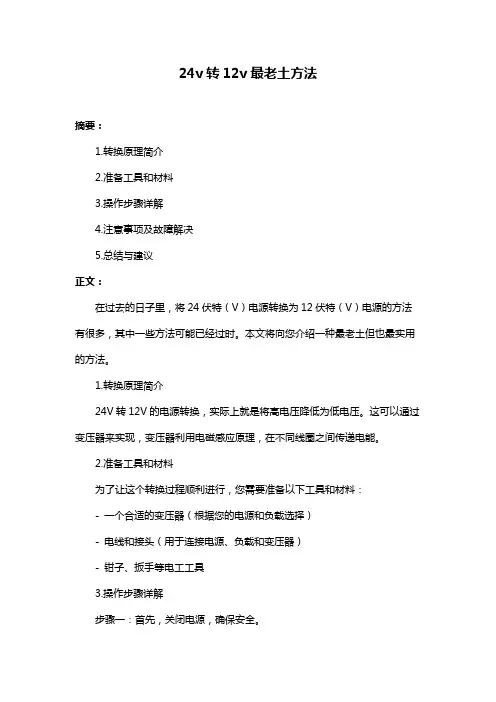

24v转12v最老土方法摘要：1.转换原理简介2.准备工具和材料3.操作步骤详解4.注意事项及故障解决5.总结与建议正文：在过去的日子里，将24伏特（V）电源转换为12伏特（V）电源的方法有很多，其中一些方法可能已经过时。

本文将向您介绍一种最老土但也最实用的方法。

1.转换原理简介24V转12V的电源转换，实际上就是将高电压降低为低电压。

这可以通过变压器来实现，变压器利用电磁感应原理，在不同线圈之间传递电能。

2.准备工具和材料为了让这个转换过程顺利进行，您需要准备以下工具和材料：- 一个合适的变压器（根据您的电源和负载选择）- 电线和接头（用于连接电源、负载和变压器）- 钳子、扳手等电工工具3.操作步骤详解步骤一：首先，关闭电源，确保安全。

步骤二：将24V电源线接入变压器的输入端。

步骤三：根据您的需求，连接负载端。

在这个例子中，我们将连接一个12V的灯泡。

步骤四：用钳子、扳手等工具拧紧接头，确保连接牢固。

步骤五：打开电源，观察灯泡是否正常发光。

如果灯泡不亮，请检查接头是否松动、电线是否破损等。

4.注意事项及故障解决- 在操作过程中，务必确保电源已关闭，以免发生触电事故。

- 选择合适的变压器，以满足您的负载需求。

过小的变压器可能导致电压不稳定，过大则可能损坏负载。

- 如有故障，首先检查接头、电线，然后检查变压器是否正常工作。

如有需要，可以更换或维修变压器。

5.总结与建议虽然这种最老土的方法在如今市面上有很多高效、便捷的电源转换器的情况下显得有些过时，但对于一些特定场景，如野外露营、备用电源等，它仍然具有实际意义。

在操作过程中，注意安全、选择合适的变压器和确保连接牢固，即可顺利完成24V至12V的电源转换。

12v直流稳压电源电路设计与电路图分析想要学好电路设计，就要多看多思考，那么你想知道12v直流稳压电源电路设计到底是怎么样的吗？下面就由店铺为你带来12v直流稳压电源电路设计与电路图分析，希望你喜欢。

12v直流稳压电源电路设计图分析12v直流稳压电源电路设计解读典型的12 V直流稳压电源电路如图所示。

图中Tr为电源变压器，它把市电电压变为所需的两组17 V的交流低压。

整流滤波采用全波整流、电容滤波方式。

稳压部分是典型的复合调整管串联稳压电路，图中整流二极管两端并联有O.OIpF的电容器，其作用是减小整流管的峰值电压，且避免出现调制交流声。

电容器C6的作用是增加控制能力，因为假定当输出有-△Uo的变化时，如果不加电容器C6，则这一变化量被Rs，凡和Rw 分压后加在VT2管的基极;而加了电容器C6后，由于电容器两端的电压不能突变，因而其变化量的全部都将加在VT2管的基极，提高了控制能力，进一步稳定了输出电压。

电路设计经验心得传统的武功都分若干层，好像大多是7-9层吧，呵呵。

这电路设计的功力也一样，印象中有dx分过4-9层。

俺这也不免俗，根据自己的经验把它分成了5层。

第1层：初步入门。

做什么都难。

大多时间是借鉴前人或能找到的设计。

仿制的过程中来理解电路的架构类型。

能拿到一个可直接用的电路很兴奋。

经常看些2-3流杂志上的实际例子。

做些笔记什么的。

经常参加各种会议讲座。

设计出来的板子一堆飞线。

总是疑惑为啥电路图或者逻辑设计一样，怎么出来的性能总比不上原设计。

第2层：做了几年后有了感觉。

了解了电路设计需要遵循的一些实际原则。

开始能独立完成一个系统，即使是新的算法或者协议也能实现。

设计一个电路有点随心所欲。

觉得这电路设计也就那么会事，什么东西只要有时间都能做出来。

但细节的考虑不周(细节这个词可能有误导，其实并不像字面那样简单)。

做出的东西长期稳定性和可靠性不见得理想。

第3层：觉得做什么都要慎重。

再简单的东西设计好了，成为批量生产的可靠产品都不容易。

12v电源电路设计及电路图分析12v电源电路设计的操作步骤是什么，电路图又是怎么样的呢？下面由店铺向你推荐12v电源电路设计，希望你满意。

12v电源电路设计说明介绍一种特殊的直流稳压电源，它与其它电源不同之处是，连续可调范围极宽，只需拧动一只调压旋钮便可实现输出电压在正负之间连续而平滑地变化，且稳定度较高。

这种新型电源的适用性极广，可用于直流电动机无级变速与顺逆转向运行、栅极可关断晶闸管GTO器件与双向触发器件的检测试验等特殊场合。

12v电源电路设计图12v电源电路设计分析这种特殊电源的电原理如图1所示。

三端可调稳压集成电路lC和IC'构成电源核心。

lC及其外围元器件组成正输出稳压电源，IC'及其外围元器件组成负输出稳压电源，两者构成正负互作主辅的串联叠加电源电路。

主辅电路完全对称，元器件参数也完全相同。

线性同轴双联电位器Wl和W'l可调正、负电源的输出电压。

Wl 与W'l的连接形式保证了它们的电阻值Rwi与Rw，1始终保持互补关系，即Rwi+Rw，i=w，从而保证了正、负电源的输出电压绝对值也始终保持互补关系。

输出电压Uo和电容C4、C4’两端电压UAC、UCA'的关系如下：当UAC>UCA'时，Uo>o;当UAC=UCA，时，Uo=0;当UAC<UCA' 时，Uo<o。

可见，调整同轴双联电位器w1-w1'，即可实现Uo从负到正的连续变化。

由于上下两部分电路完全对称，故输出电压UO=UREF(Rw1-Rw1')/Rl，其中UREF=UAB=UB'A'，一它是三端稳压集成电路的基准电压。

Dl、D2系保护二极管，正常情况下均处于反偏状态，不起作用。

当输入电压因故突然下降(如C2失效击穿或输入端开路)时，输出电容C4会通过IC的小电流结对输入端放电，此时Dl能有效地将IC的输出与输入两端箝位限幅于0.7V左右，起到保护IC的作用。

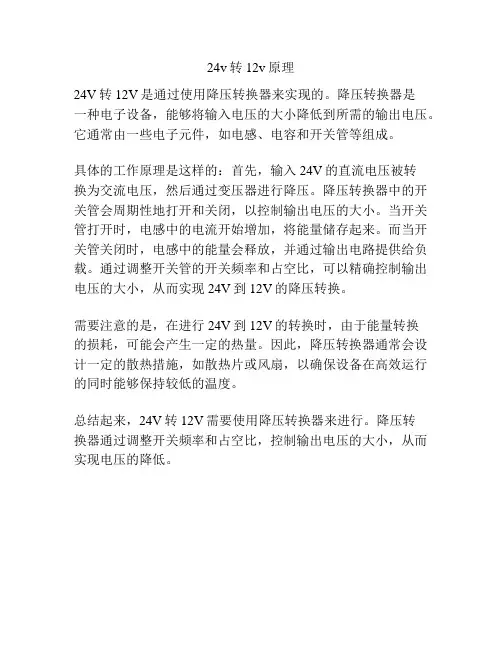

24v转12v原理
24V转12V是通过使用降压转换器来实现的。

降压转换器是
一种电子设备，能够将输入电压的大小降低到所需的输出电压。

它通常由一些电子元件，如电感、电容和开关管等组成。

具体的工作原理是这样的：首先，输入24V的直流电压被转
换为交流电压，然后通过变压器进行降压。

降压转换器中的开关管会周期性地打开和关闭，以控制输出电压的大小。

当开关管打开时，电感中的电流开始增加，将能量储存起来。

而当开关管关闭时，电感中的能量会释放，并通过输出电路提供给负载。

通过调整开关管的开关频率和占空比，可以精确控制输出电压的大小，从而实现24V到12V的降压转换。

需要注意的是，在进行24V到12V的转换时，由于能量转换
的损耗，可能会产生一定的热量。

因此，降压转换器通常会设计一定的散热措施，如散热片或风扇，以确保设备在高效运行的同时能够保持较低的温度。

总结起来，24V转12V需要使用降压转换器来进行。

降压转
换器通过调整开关频率和占空比，控制输出电压的大小，从而实现电压的降低。

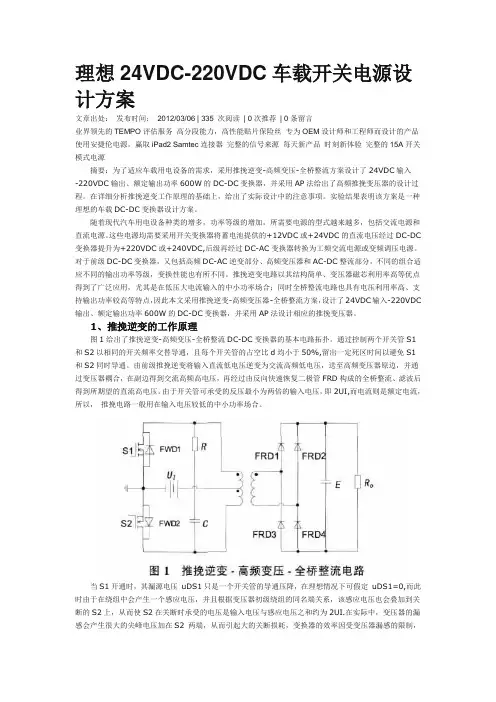

理想24VDC-220VDC车载开关电源设计方案文章出处：发布时间：2012/03/06 | 335 次阅读| 0次推荐| 0条留言业界领先的TEMPO评估服务高分段能力，高性能贴片保险丝专为OEM设计师和工程师而设计的产品使用安捷伦电源，赢取iPad2 Samtec连接器完整的信号来源每天新产品时刻新体验完整的15A开关模式电源摘要：为了适应车载用电设备的需求，采用推挽逆变-高频变压-全桥整流方案设计了24VDC输入-220VDC输出、额定输出功率600W的DC-DC变换器，并采用AP法给出了高频推挽变压器的设计过程。

在详细分析推挽逆变工作原理的基础上，给出了实际设计中的注意事项。

实验结果表明该方案是一种理想的车载DC-DC变换器设计方案。

随着现代汽车用电设备种类的增多，功率等级的增加，所需要电源的型式越来越多，包括交流电源和直流电源。

这些电源均需要采用开关变换器将蓄电池提供的+12VDC或+24VDC的直流电压经过DC-DC 变换器提升为+220VDC或+240VDC,后级再经过DC-AC变换器转换为工频交流电源或变频调压电源。

对于前级DC-DC变换器，又包括高频DC-AC逆变部分、高频变压器和AC-DC整流部分，不同的组合适应不同的输出功率等级，变换性能也有所不同。

推挽逆变电路以其结构简单、变压器磁芯利用率高等优点得到了广泛应用，尤其是在低压大电流输入的中小功率场合；同时全桥整流电路也具有电压利用率高、支持输出功率较高等特点，因此本文采用推挽逆变-高频变压器-全桥整流方案，设计了24VDC输入-220VDC 输出、额定输出功率600W的DC-DC变换器，并采用AP法设计相应的推挽变压器。

1、推挽逆变的工作原理图1给出了推挽逆变-高频变压-全桥整流DC-DC变换器的基本电路拓扑。

通过控制两个开关管S1和S2以相同的开关频率交替导通，且每个开关管的占空比d均小于50%,留出一定死区时间以避免S1和S2同时导通。

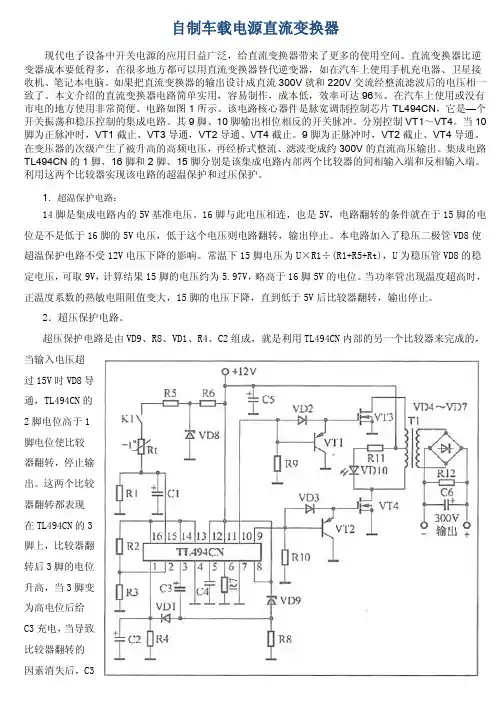

自制车载电源直流变换器现代电子设备中开关电源的应用日益广泛，给直流变换器带来了更多的使用空间。

直流变换器比逆变器成本要低得多，在很多地方都可以用直流变换器替代逆变器，如在汽车上使用手机充电器、卫星接收机、笔记本电脑。

如果把直流变换器的输出设计成直流300V就和220V交流经整流滤波后的电压相一致了。

本文介绍的直流变换器电路简单实用，容易制作，成本低，效率可达96％。

在汽车上使用或没有市电的地方使用非常简便。

电路如图1所示。

该电路核心器件是脉宽调制控制芯片TL494CN，它是—个开关振荡和稳压控制的集成电路。

其9脚、10脚输出相位相反的开关脉冲。

分别控制VT1～VT4。

当10脚为正脉冲时，VT1截止、VT3导通，VT2导通、VT4截止。

9脚为正脉冲时，VT2截止、VT4导通。

在变压器的次级产生了被升高的高频电压，再经桥式整流、滤波变成约300V的直流高压输出。

集成电路TL494CN的1脚、16脚和2脚、15脚分别是该集成电路内部两个比较器的同相输入端和反相输入端。

利用这两个比较器实现该电路的超温保护和过压保护。

1．超温保护电路：14脚是集成电路内的5V基准电压。

16脚与此电压相连，也是5V，电路翻转的条件就在于15脚的电位是不是低于16脚的5V电压，低于这个电压则电路翻转，输出停止。

本电路加入了稳压二极管VD8使超温保护电路不受12V电压下降的影响。

常温下15脚电压为U×R1÷(R1+R5+Rt)，U为稳压管VD8的稳定电压，可取9V，计算结果15脚的电压约为5.97V，略高于16脚5V的电位。

当功率管出现温度超高时，正温度系数的热敏电阻阻值变大，15脚的电压下降，直到低于5V后比较器翻转，输出停止。

2．超压保护电路。

超压保护电路是由VD9、R8、VD1、R4、C2组成，就是利用TL494CN内部的另一个比较器来完成的，当输入电压超过15V时VD8导通，TL494CN的2脚电位高于1脚电位使比较器翻转，停止输出。

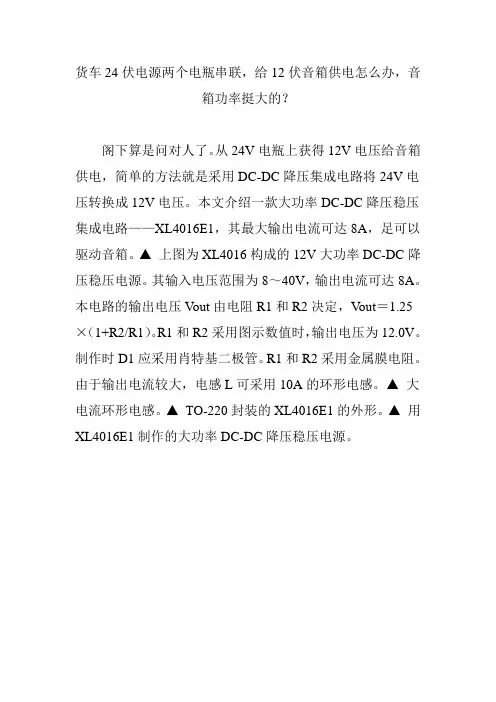

货车24伏电源两个电瓶串联，给12伏音箱供电怎么办，音
箱功率挺大的？
阁下算是问对人了。

从24V电瓶上获得12V电压给音箱供电，简单的方法就是采用DC-DC降压集成电路将24V电压转换成12V电压。

本文介绍一款大功率DC-DC降压稳压集成电路——XL4016E1，其最大输出电流可达8A，足可以驱动音箱。

▲上图为XL4016构成的12V大功率DC-DC降压稳压电源。

其输入电压范围为8～40V，输出电流可达8A。

本电路的输出电压V out由电阻R1和R2决定，V out＝1.25
×（1+R2/R1）。

R1和R2采用图示数值时，输出电压为12.0V。

制作时D1应采用肖特基二极管。

R1和R2采用金属膜电阻。

由于输出电流较大，电感L可采用10A的环形电感。

▲大电流环形电感。

▲TO-220封装的XL4016E1的外形。

▲用XL4016E1制作的大功率DC-DC降压稳压电源。

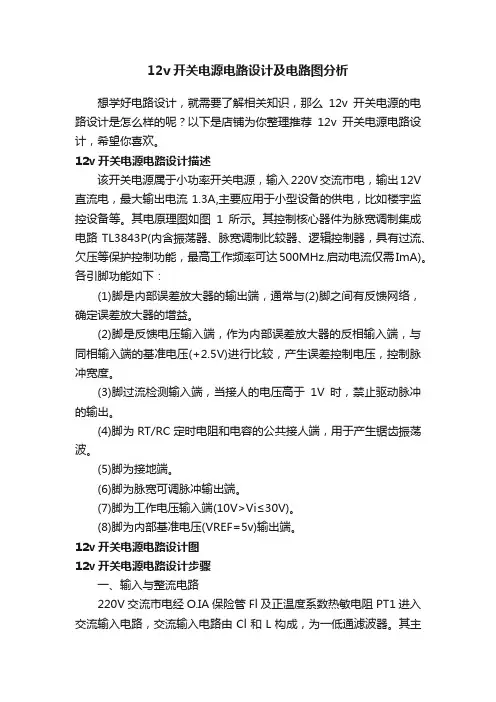

12v开关电源电路设计及电路图分析想学好电路设计，就需要了解相关知识，那么12v开关电源的电路设计是怎么样的呢？以下是店铺为你整理推荐12v开关电源电路设计，希望你喜欢。

12v开关电源电路设计描述该开关电源属于小功率开关电源，输入220V交流市电，输出12V 直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。

其电原理图如图1所示。

其控制核心器件为脉宽调制集成电路TL3843P(内含振荡器、脉宽调制比较器、逻辑控制器，具有过流、欠压等保护控制功能，最高工作频率可达500MHz.启动电流仅需ImA)。

各引脚功能如下：(1)脚是内部误差放大器的输出端，通常与(2)脚之间有反馈网络，确定误差放大器的增益。

(2)脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+2.5V)进行比较，产生误差控制电压，控制脉冲宽度。

(3)脚过流检测输入端，当接人的电压高于1V时，禁止驱动脉冲的输出。

(4)脚为RT/RC定时电阻和电容的公共接人端，用于产生锯齿振荡波。

(5)脚为接地端。

(6)脚为脉宽可调脉冲输出端。

(7)脚为工作电压输入端(10V>Vi≤30V)。

(8)脚为内部基准电压(VREF=5v)输出端。

12v开关电源电路设计图12v开关电源电路设计步骤一、输入与整流电路220V交流市电经O.IA保险管Fl及正温度系数热敏电阻PT1进入交流输入电路，交流输入电路由Cl和L构成，为一低通滤波器。

其主要作用是抗干扰、抑制杂波。

它既阻止市电网中高频干扰脉冲进入开关电源电路，叉阻止开关电源产生的高频干扰谐波进入市电网。

经过低通滤波器滤除了高频杂波的220V交流电，由ED1全桥整流。

C2滤波后，在C2两端得到约300V的直流电压。

该电压经开关变压器初级线圈后作为功率开关管Ql的工作电源;经R2到电容C4作为脉宽调制集成电路TL3843P的启动电源。

二、启动与稳压电路经整流滤波的300V电压：一路经开关变压器Tl的1~2绕组加到功率开关管Ql(K3326)的漏极，另一路经启动电阻R2加到U1(TL3843)的(7)脚，作为主控制芯片TL3843P的启动电源。

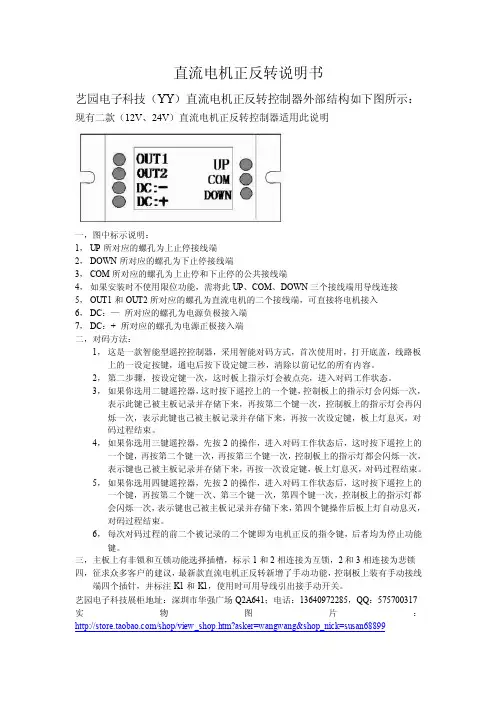

直流电机正反转说明书艺园电子科技（YY）直流电机正反转控制器外部结构如下图所示：现有二款（12V、24V）直流电机正反转控制器适用此说明一，图中标示说明：1，UP所对应的螺孔为上止停接线端2，DOWN所对应的螺孔为下止停接线端3，COM所对应的螺孔为上止停和下止停的公共接线端4，如果安装时不使用限位功能，需将此UP、COM、DOWN三个接线端用导线连接5，OUT1和OUT2所对应的螺孔为直流电机的二个接线端，可直接将电机接入6，DC：—所对应的螺孔为电源负极接入端7，DC：+ 所对应的螺孔为电源正极接入端二，对码方法：1，这是一款智能型遥控控制器，采用智能对码方式，首次使用时，打开底盖，线路板上的一设定按键，通电后按下设定键三秒，清除以前记忆的所有内容。

2，第二步骤，按设定键一次，这时板上指示灯会被点亮，进入对码工作状态。

3，如果你选用二键遥控器，这时按下遥控上的一个键，控制板上的指示灯会闪烁一次，表示此键己被主板记录并存储下来，再按第二个键一次，控制板上的指示灯会再闪烁一次，表示此键也己被主板记录并存储下来，再按一次设定键，板上灯息灭，对码过程结束。

4，如果你选用三键遥控器，先按2的操作，进入对码工作状态后，这时按下遥控上的一个键，再按第二个键一次，再按第三个键一次，控制板上的指示灯都会闪烁一次，表示键也己被主板记录并存储下来，再按一次设定键，板上灯息灭，对码过程结束。

5，如果你选用四键遥控器，先按2的操作，进入对码工作状态后，这时按下遥控上的一个键，再按第二个键一次、第三个键一次，第四个键一次，控制板上的指示灯都会闪烁一次，表示键也己被主板记录并存储下来，第四个键操作后板上灯自动息灭，对码过程结束。

6，每次对码过程的前二个被记录的二个键即为电机正反的指令键，后者均为停止功能键。

三，主板上有非锁和互锁功能选择插槽，标示1和2相连接为互锁，2和3相连接为悲锁四，征求众多客户的建议，最新款直流电机正反转新增了手动功能，控制板上装有手动接线端四个插针，并标注K1和K1，使用时可用导线引出接手动开关。

五种车载充电器电路分析对比随着电动汽车的普及和电子产品的应用越来越广泛，汽车充电设备也变得越来越重要。

车载充电器是其中之一，通过将汽车电源转换为适合电子设备的电源，为电子设备充电提供了很大的便利。

本文将介绍五种常见的车载充电器电路，包括线性稳压电路、开关电源电路、闪光LED电路、USB直接充电电路、并联降压充电电路，并分析它们的优缺点和适用范围。

线性稳压电路线性稳压电路是最简单的车载充电器电路之一。

它采用了一个稳压器，将汽车电源的电压稳定到所需要的电压。

该电路的优点是结构简单、成本低廉，适用于较小的电子设备的充电。

以下是线性稳压电路的电路图：┌───┬──┬───┐ ┌───────┐│VIN├──┤R1 ├──+─VOUT┤ │└───┴──┴───┘ | └───────┘─┴── GND其中VIN是汽车电源电压，R1是电流限制电阻，VOUT是输出电压。

电路图中的稳压器可以是任何类型的稳压器，如LM317、LM7805等。

稳压器的输入电压应该高于稳定的输出电压，并根据所需的输出电流选择不同的稳压器。

为了保护充电器以及所充电设备，可以在电路中加入保险丝和输入输出滤波电容。

线性稳压电路的缺点是效率较低，由于稳压器需要消耗多余的电压，因此此类电路在输出大于2V的电压时效率很低。

此外，稳压器的散热问题也需要特别注意，因为稳压器的热损耗很大，所以需要选择合适的散热方式。

开关电源电路开关电源电路是一种高效的车载充电器电路，它采用了开关管、电感和电容等各种元件组成的电路，将汽车电源的电压转换为适合电子设备的电源。

开关电源电路的优点是高效、体积小、重量轻、适用性广。

以下是开关电源电路的电路图：┌─────┐┌───┐ │Q1 │ ┌─────┐│VIN├──┤ ├──┬┤L1 │├───┤ │┌───┐│ ├┤ ├│C1 ├─┬─┤│ ├┤ ├┤C2 │└───┘ │ │ ││ │└─────┘│ │ ││ ││ │ ││ ││ └───┘│ │└──────┴──┘VOUT其中VIN是汽车电源电压，Q1是开关管，L1是电感，C1和C2是电容。

汽车12V电瓶充电机电路图时间：2009-03-22 16:26:59 来源：小虎作者：编号:6480 更新日期20120110 003355 零件清单：PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号R1=1 电阻PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号D1= 1N4001 整流二极管PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号T1= 220V/17V 4A Transformer 变压器PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号R2= 1.2K 电阻PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号D2= 6.8V 0.5W zener 稳压二极管PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号LD1= Green LED 绿色发光二极管PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号R3= 470Ω电阻PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号TR1= 4.7K电阻PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号LD2= LED 红色发光二极管PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号R4= 470Ω电阻PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Q1= BTY79 6A SCR 单向可控硅PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Q2= C106D SCR 单向可控硅PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号M1= 0-5A DC 直流电流表PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号R5= 10K电阻PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号C1= 10uF 25V 电容器PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号GR1= 50V 6A整流桥PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号F= 5A Fuse 保险丝PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号可控硅蓄电池充电器电路图PXf838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号<a href='/danyuan/dianyuan/1027.html'>本文来自【飞奔汽车】</a>。

12v稳压电源电路图发布者：topday 发布时间： 2011-04-14 08:46 浏览次数：：20700～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。

如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。

如此起到了稳定输出电压的作用。

晶体管V4和电阻R7组成过电流保护电路。

当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。

当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。

稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。

由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。

电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。

元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。

运算放大器选用LM324单源四运算放大器。

稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。

晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。

车载24V转5V开关电源的分析与设计车载电子设备越来越多，如GPS导航、音响、充电器等，它们虽然都需要电源，但是其电压需求却各不相同。

而大多数汽车的电源输出为24V直流电，无法直接满足这些设备的供电要求。

因此，设计一款车载24V转5V开关电源便成为了必须解决的问题。

1. 分析需求在设计制作车载24V转5V开关电源之前，需要首先对所需设备的电源要求进行分析。

一般来说，车载电子设备的电源需求为5V直流电，并且要求电压较为稳定。

因此，本次设计的主要需求就是将汽车的24V直流电转换为5V直流电，并且保证电压的稳定。

2. 选材选材是影响整个车载24V转5V开关电源设计的重要因素，理想的选材应该具备以下特点：（1）高温耐受性：车载电子设备在运行过程中会受到车内高温的影响，因此，所选用的材料必须具备高温耐受性。

（2）有低温补偿措施：由于汽车在运行过程中常常遇到低温环境，因此，所使用的材料应该有低温补偿措施，以确保电源的正常工作。

（3）耐腐蚀性：由于车内存在着各种化学物质，如油、水、酸碱等，因此所使用的材料需要具备较好的耐腐蚀性能。

基于以上因素，我们选择使用高温环保PCB板、金属外壳、高品质的电解电容、稳压芯片等材料。

3. 设计方案一款高效稳定的车载24V转5V开关电源，需要满足以下要求：（1）高效转换：需要在保证稳定输出的前提下，尽可能地提高电源的转换效率，降低能量损失。

（2）稳压性能良好：需要保证输出电压的稳定性和精度，不受负载、变温等因素的影响。

（3）过流过载保护：需要设计过流过载保护电路，当负载发生异常时，能够立即切断电源，保护设备和电源本身。

（4）体积小巧：车载电子设备空间有限，需要设计体积较小的电源，以便更方便地安装和使用。

基于以上需求，本设计将采用LM2675芯片，这是一款高效稳压的开关电源芯片，能够提供稳定的5V输出电压。

同时，也会增加稳压电容，以确保输出电压的稳定性。

此外，还要在电路中添加过流过载保护电路，来保护电源和所需设备。

怎样把24V电变成12伏？
展开全文
将24V转化为12V，可以采用三端稳压器7812的方案，也可以采用DC/DC的方案，如LM2596等。

7812三端稳压器的外围电路比较简单，只需要电容就可以，但是因为7812的转换效率低，输出只有1安培，而且压差有12V，如果负载电流比较大的话，7812发热会非常严重，必须使用散热片才可以。

所以，本文不推荐7812，而推荐DC/DC类技术方案。

以XL4016为例，电路原理如下图所示。

XL4016的输入电压范围为DC(8-40)V，输出电压可调节，内置1.25V参考基准电压，输出电流最大可达8A，转换效率高达94%，开关频率固定为180KHz。

输出电压通过两个电阻可调节:Vout=1.25×(1+R2/R1)，如果输出电压为12V，则R2/R1为8.6，只需要选择合适电阻即可。

该芯片为国产芯片，价格便宜，的封装为TO220-5L，性价比高。
