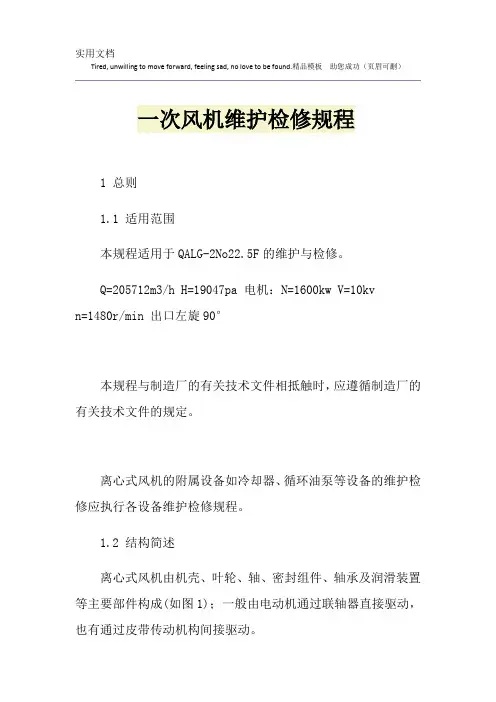

Tired, unwilling to move forward, feeling sad, no love to be found.精品模板助您成功（页眉可删）一次风机维护检修规程1 总则1.1 适用范围本规程适用于QALG-2No22.5F的维护与检修。
Q=205712m3/h H=19047pa 电机：N=1600kw V=10kvn=1480r/min 出口左旋90°本规程与制造厂的有关技术文件相抵触时，应遵循制造厂的有关技术文件的规定。
离心式风机的附属设备如冷却器、循环油泵等设备的维护检修应执行各设备维护检修规程。
1.2 结构简述离心式风机由机壳、叶轮、轴、密封组件、轴承及润滑装置等主要部件构成(如图1)；一般由电动机通过联轴器直接驱动，也有通过皮带传动机构间接驱动。
2 完好标准2.1 零、部件2.1.1 风机的零、部件完整齐全，质量符合要求。
2.1.2 电流表、温度计、压力表等灵敏准确。
2.1.3 基础、机身稳固，各部位连接螺栓牢固，符合技术要求。
2.1.4 转子轴向窜量及各部位间隙符合要求。
2.1.5 冷却水管、风管、阀门支架等安装合理。
2.1.6 防腐完整，符合要求。
2.2 运行性能2.2 设备运转平稳，无异常振动和杂音，电机温升和电流不超过允许值。
2.2.2 油路畅通，润滑良好，油质符合规定，实行“五定”、“三级过滤”。
2.2.3 设备达到铭牌出力或查定能力，满足生产需要。
2.3 技术资料2.3.1 设备档案齐全，各项数据填写及时、准确；设备档案应包括如下内容：2.3.1.1 风机的出厂合格证、质量证明书，开箱检验记录；2.3.1.2 风机的安装、验收和性能试验记录齐全；2.3.1.3 风机的设备履历卡片及运行、检测、检修、验收、缺陷和事故记录，润滑油分析和更换记录等齐全、准确；2.3.1.4 风机的总装配图、主要零部件图及易损件图等齐全。
2.3.2 风机的操作规程、安全规程和维护检修规程齐全。
一次风机维护检修规程1. 引言风机作为工业生产中常用的设备，其正常运行对于生产的正常运转至关重要。
为了保证风机的稳定运行和延长其使用寿命，定期进行风机维护检修工作非常必要。
本文档将详细介绍一次风机维护检修规程，以帮助维护人员正确进行风机维护检修工作，确保风机的正常运行。
2. 维护检修前的准备工作在进行风机维护检修工作之前，需要做好以下准备工作：2.1 确定维护检修的时间根据风机的工作负荷和生产生命周期，确定维护检修的时间，以保证不会对正常生产造成太大影响。
2.2 提前准备所需工具和材料根据风机的具体类型和维护检修内容，提前准备好所需的工具和材料，以便维护人员能够顺利进行维护检修工作。
3. 维护检修内容及步骤风机的维护检修内容和步骤根据具体的风机类型和使用情况会有所不同，以下是一般情况下的维护检修内容和步骤：3.1 清洁风机外表面使用干净的布或刷子清洁风机的外表面，去除灰尘和污垢，保持外观整洁。
3.2 检查风机轴承使用合适的工具，检查风机轴承是否灵活，是否存在异音，如有异常情况及时处理。
3.3 清理风机叶轮拆下风机叶轮，用洗涤剂清洗叶轮并彻底清除积尘和污垢。
清洁完毕后，按照正确的方法重新安装叶轮。
3.4 检查风机电机检查风机电机的工作是否正常，确保电机的温度、电流等参数处于正常范围内。
3.5 检查风机风道检查风机风道是否有堵塞物，如有堵塞物及时清除，保证风机的通风效果。
3.6 润滑风机轴承根据风机轴承的不同类型，选择合适的润滑剂对轴承进行润滑，确保轴承的正常运转。
3.7 检查风机传动部件检查风机传动部件，如传动带、链条等是否磨损，如有磨损及时更换。
4. 维护检修后的工作在完成风机的维护检修工作后，还需要做好以下工作：4.1 清理维护现场将维护检修时使用的工具和材料整理归位，清理维护现场，保持工作区域的整洁。
4.2 记录维护检修情况对维护检修过程中的一些关键信息进行记录，包括维护时间、维护内容、维护人员等信息，以便日后查询和参考。
风机检修方案简介本文档旨在制定一份风机检修方案，用于确保风机的正常运行并预防故障的发生。
该方案涵盖了风机检修的各个阶段和步骤，以便维护人员按照规定的程序进行操作。
检修流程检修风机的流程包括以下几个步骤：1. 停机准备：- 首先，确保风机已经停止运行，并通知相关人员进行工作安排。
- 关闭风机的电源，并进行检查，确保电气系统处于安全状态。
2. 拆机检查：- 移除风机的外罩和保护罩，以便进行内部检查。
- 检查叶轮、轴承和传动系统是否存在异常，如有问题，及时记录并通知维修人员。
3. 清洁和润滑：- 使用专业工具和清洁剂清洗风机内部的灰尘和污垢。
- 检查润滑系统，确保润滑油充足，如需添加，请按照规定的方法进行。
4. 零部件更换：- 根据检查结果和维护记录，确定需要更换的零部件。
- 购买合适的零部件，并按照制造商的说明进行更换。
5. 组装和测试：- 将清洁和更换后的零部件重新安装到风机中。
- 进行组装前和组装后的功能测试，确保风机能够正常运行。
6. 整理和记录：- 清理工作区域，确保没有遗留的工具和材料。
- 记录整个检修过程中的具体操作和发现的问题，供后续参考。
安全注意事项在进行风机检修过程中，请注意以下安全事项：- 确保所有操作人员都经过相关培训和持有相关证书。
- 在进行任何操作之前，先断开风机的电源，并确保电气系统已经处于安全状态。
- 轻拿轻放，避免对零部件和设备造成损坏。
- 使用适当的个人防护装备，如安全帽、护目镜、手套等。
- 注意周围环境，避免火源和易燃物接触。
- 如遇到无法解决的问题或异常情况，及时报告并寻求专业维修人员的帮助。
结论本文档提供了一份风机检修方案，以确保风机的正常运行和预防故障的发生。
按照检修流程进行操作，并遵守安全注意事项，可以有效地维护风机的状态并延长其使用寿命。

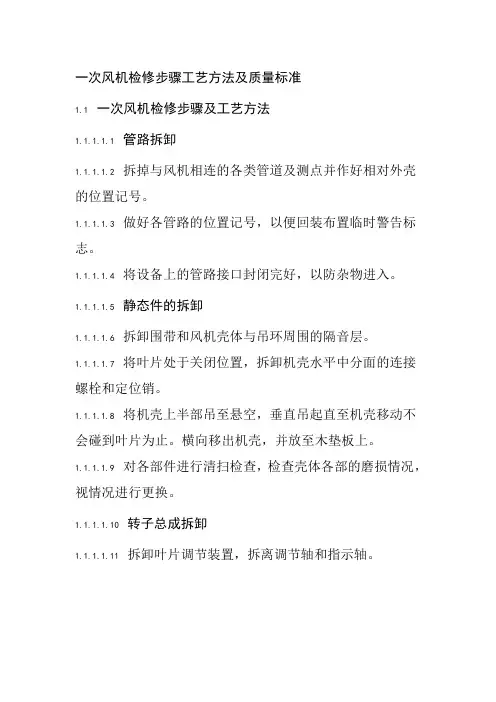

一次风机检修步骤工艺方法及质量标准1.1 一次风机检修步骤及工艺方法1.1.1.1.1 管路拆卸1.1.1.1.2 拆掉与风机相连的各类管道及测点并作好相对外壳的位置记号。
1.1.1.1.3 做好各管路的位置记号，以便回装布置临时警告标志。
1.1.1.1.4 将设备上的管路接口封闭完好，以防杂物进入。
1.1.1.1.5 静态件的拆卸1.1.1.1.6 拆卸围带和风机壳体与吊环周围的隔音层。
1.1.1.1.7 将叶片处于关闭位置，拆卸机壳水平中分面的连接螺栓和定位销。
1.1.1.1.8 将机壳上半部吊至悬空，垂直吊起直至机壳移动不会碰到叶片为止。
横向移出机壳，并放至木垫板上。
1.1.1.1.9 对各部件进行清扫检查，检查壳体各部的磨损情况，视情况进行更换。
1.1.1.1.10 转子总成拆卸1.1.1.1.11 拆卸叶片调节装置，拆离调节轴和指示轴。
1.1.1.1.12 将主轴承箱油管路与主轴承箱、液压装置油管路与叶片调节装置、防止液压控制头扭转的保险扁钢同液压调节装置的液压控制头分离。
1.1.1.1.13 松开中间轴和风机侧的半联轴器的连接螺钉。
1.1.1.1.14 在进气箱内托住中间轴，压缩电动机一侧的弹簧片联轴器。
1.1.1.1.15 将主轴承箱的法兰和风机机壳下半部上支撑环之间的连接螺栓松开。
1.1.1.1.16 将转子总成吊起，放置到专用支架中。
1.1.1.1.17 起吊时转子一定要保持水平平稳，并从机壳下半部内垂直向上吊出。
1.1.1.1.18 转子置于专用支架上时，其叶片不准碰到地面或支架上。
1.1.1.1.19 液压调节部件的拆卸1.1.1.1.20 将液压管路从液压调节装置上拆下。
1.1.1.1.21 将液压调节装置和风机机壳同扭转装置拆掉。
1.1.1.1.22 松开液压装置定心螺钉，取下叶轮盖。
1.1.1.1.23 拆下液压支撑座，将叶片液压调节装置悬在天车上，松开连接螺栓，从主轴的轴套中抽出液压缸。

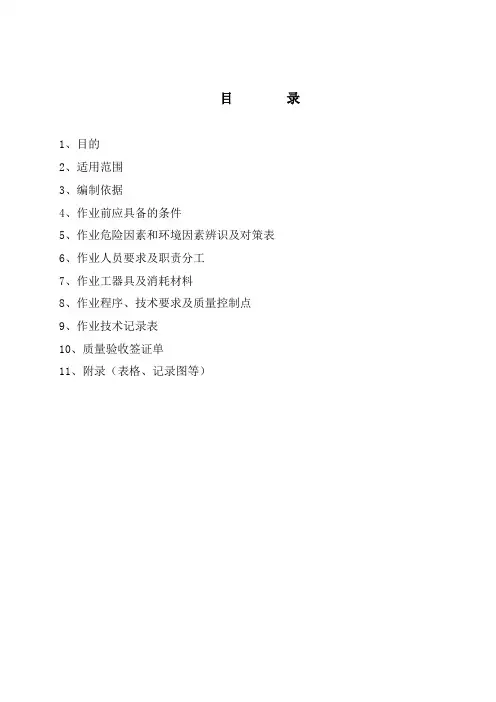

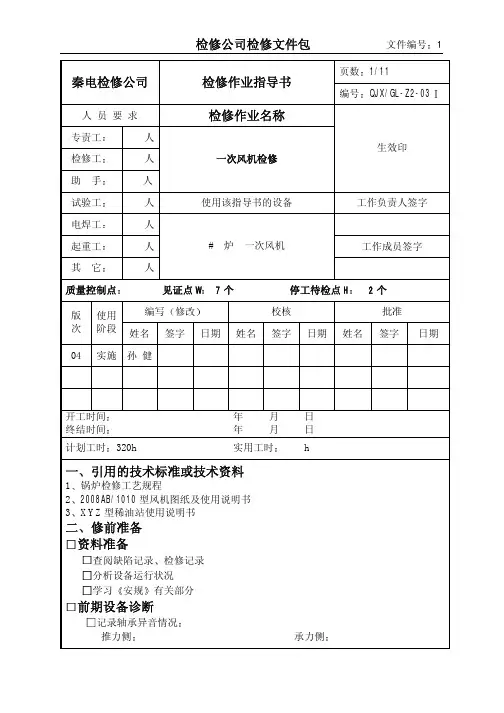

目录1、目的2、适用范围3、编制依据4、作业前应具备的条件5、作业危险因素和环境因素辨识及对策表6、作业人员要求及职责分工7、作业工器具及消耗材料8、作业程序、技术要求及质量控制点9、作业技术记录表10、质量验收签证单11、附录（表格、记录图等）一、目的机组经过一段时间的运行，根据电厂设备管理的要求，对一次风机进行解体检查，部分磨损严重的零部件需要重新更换和维修，以保证锅炉的正常运行。
二、适用范围适用于托克托电厂一期2×600MW机组#1、#2炉共4台一次风机的大修。
三、编制依据四、作业前应具备的条件天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第 3 页共29 页5 作业危险因素和环境因素辨识及对策表针对检修作业对象，编写危险因素和环境因素辨识和相应对策措施，以保证作业的安全进行和环境卫生的保持。
天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第 5 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：六、作业人员要求及职责分工7、作业工器具及消耗材料第7 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：8、作业程序、技术要求及质量控制点第9 页共29 页8.1工作流程8.2作业程序、技术要求、质量控制点天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第11 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第13 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第15 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：第17 页共29 页9、作业技术记录表9．1 停运检修前情况统计表：天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：9．2设备检修技术记录：第19 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：9．3送风机空载试运记录：第21 页共29 页天津电力建设公司大唐托电一期运行维护作业指导书一次风机维护检修作业指导书文件编号：10、大唐托电设备检修质量验收单第23 页共29 页说明：1、各工程队必须认真填写，甲方验收需工程设备部点检员或点检长评价并签字2、本表一式三分。

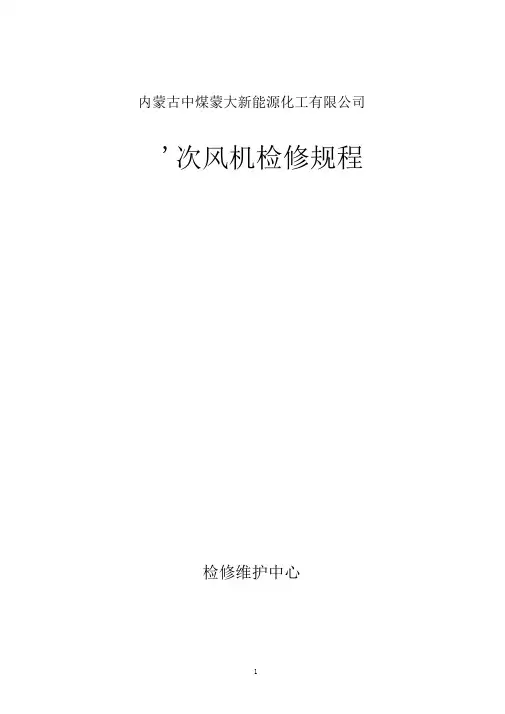

一次风机检修规程
1、设备概况及参数
1.1设备概况：
一次风机为PAF20-14-2型双级动叶可调轴流式一次风机，由上海鼓风机厂引进德国TLT技术生产，动叶可调轴流风机主要部件由吸入烟风道(进气箱)、扩压筒、叶轮、主轴承箱、挠性(TLT)联轴器和操作机构等组成，辅助设备包括液压润滑站、罩壳和消声器等。
1.2设备参数：
表1-1 一次风机参数性能表
表1-2 一次风机电机参数性能表
2、检修类别及检修周期
3、检修项目
A级检修标准项目；
（1）风机大盖拆除及检查
（2）中间轴和半联轴器的拆除
（3）风机转子的拆卸
（4）拆卸叶片液压调节装置
（5）拆卸叶片及轮毂
（6）轴承箱及轮毂解体
（7）风机各部件的检修
（8）风机回装
（9）轮毂及叶轮装配
（10）电机轴承解体检查
（11）联轴器安装
（12）油系统的检修
（13）机壳、整流导叶、扩压器、出口挡板（14）风机盖大盖前检查
（15）试运行
C级检修标准项目。
（1）风机大盖拆除及检查
（2）中间轴和半联轴器的拆除
（3）拆卸叶片液压调节装置
（4）风机转子的拆卸
（5）电机轴承解体检查
（6）风机各部件的检修
（7）联轴器安装
（8）油系统的检修
（9）机壳、整流导叶、扩压器、出口挡板
（10）风机盖大盖前检查
（11）试运行
4、检修前试验项目及标准
5、主要备品备件
说明：主要备品备件、主要材料及专用工器具等。
6、检修工艺步骤及质量标准
7、检修后试验项目及标准。
一次风机检修方案1 风机解体检查1）拆除联轴器保护罩，拆除联轴器中间轴。
2）关闭轴承箱冷却水门，拆除冷却水管。
3）联系热工拆除轴承箱温度测点。
4）轴承箱排油并拆除轴承箱上壳及轴承端盖。
5）打开风机壳入孔门，拆除叶轮喇叭口密封钢带。
6）拆除上机壳、风机进口调节门及风机进口法兰联接螺栓。
7）联系超重人员分别吊开进口风道，进口调节门上半部分及上机壳并将转子部分吊到检修支架上。
8）检查风机各零部件的损坏情况并做好记录。
2 分部检修1）检查两侧轴承是否光亮完整，内外滚道及滚珠有无点蚀及剥皮，测量轴承游隙是否正常。
2）检查主轴同心度及轴面是否光滑完整无裂纹，各螺纹段有无锈蚀及烂牙情况3）清扫并检查叶轮有无磨损、变形。
4）检查轴封处挡油环有无变形与轴配合是否紧密。
5）清洗检查轴承箱及轴承上壳、轴承箱法兰面应平整光滑、透气孔畅通。
6）清洗检查轴封有无磨损，排油孔畅通。
7）拆下并清洗油位镜。
8）检查联轴器簧片有无变形或裂纹，联接螺栓有无锈蚀或烂牙。
9）解体清洗风机进口调节风门，叶片应无变形、叶片轴头应光滑无锈蚀。
10）检查清洗风机出口风门。
11）清洗冷却水通道并除锈除垢，冷却水门无泄漏，水镜透明清楚。
12）轴承如有损伤或游隙超标应有“热套法”更换。
13）主轴如有弯曲或裂纹应更换、螺纹如有损伤应修复。
14）叶轮如有变形应校正，如有轻微磨损应补焊。
15）挡油环失去弹性应更换。
16）油封磨损严重应更换。
3 风机装配1）将叶轮、轴、轴承、挡油环、联轴器等组装完毕并清洗。
2）将风机进口调节门组装完毕，并保证每片叶片运转灵活。
3）将转子吊装致电轴承座上。
4）依次吊装风机上壳，进口调节门、进气箱及进气风道。
5）装轴承箱上壳，并有压铅丝法保证轴承外圈卢轴承座有0-0.05MM的间隙。
6）装冷却水管并确保无泄漏。
7）装叶轮喇叭钢带并检查与叶轮喇叭是否间隙一致无磨擦。
8）校准进出口风门开度，并在外壳做好相应记号。
9）盘动风机转子应灵活顺畅无卡涩，检查机壳风无杂物后关入孔门。
5. 一次风机5.1 一次风机简介及主要参数、结构5.1.1 一次风机设备简介：该风机为上海鼓风机厂生产的动叶可调轴流风机，两台机组均采用2台×50%容量。
采用就地吸风方式。
5.1.3 设备结构部件：一次风机主要组成部件是转子、壳体、轴承箱组件、主轴、集流器、扩压器、出入口挡板等，如图。
5.1.4 设备部件清单：序号名称规格/型号单位数量单价参考总价备注1* 叶片S1GA3377 套 1 469280 469280 48片/套2* 叶片螺钉M12×1.25×40件288 198.9 57283.2 10.9级3 螺钉衬套4TY0003 件288 93.6 26956.84 Fey密封片4TY0150 件96 187.2 17971.25 调节杆3TY0026 件24 1404 33696调节杆3TY0039 件24 1521 365046* 滑块4TY0432 件48 468 224647 挡圈25 件48 3.51 168.488 螺栓M16×90件48 18.72 898.56 10.9级9 螺母M16 件48 16.38 786.2410 轴承51314 盘48 1170 56160 进口11 轴承7208 盘48 468 22464 进口12 O型圈Ф45×3.1件96 5.85 561.613 O型圈Ф50×3.1件48 7.02 336.9614 O型圈Ф70×3.1件48 8.19 393.1215 O型圈Ф75×3.1件48 8.19 393.1216 O型圈Ф95×3.1件48 10.53 505.4417 O型圈Ф135×3.1件48 15.21 730.0818 密封垫环4TY0281 件48 42.12 2021.7619 密封垫环4TY0270 件48 21.06 1010.8820 密封垫环4TY0215 件48 32.76 1572.4821 迷宫密封4TY0225 件48 28.08 1347.841 轴承NJ340 盘 1 26559 26559 进口2 轴承NU340 盘 1 23458.5 23458.5 进口3* 轴承7244 盘 2 15210 15210 进口4* 骨架油封230×260×15件 2 9945 19890 进口5* O型圈205×5.7件 2 28.08 56.16 6* 间隔衬套4TY0577 件 2 2925 58507 预紧弹簧4TY0574 件8 28.08 224.648 抛油环4TY0575 付 2 1872 37449 导油环4TY0576 付 2 1053 21061 放油管L=5米计根 1 936 936 管箍另配2 回油管L=5米计根 1 1287 1287 管箍另配3 空气平衡管L=5米计根 1 936 936管箍另配4 进油管L=2500 根 1 819 819 卡套和螺母另配1* 液压缸Φ336/100台 1 136890 136890 国产2 簧片4TY0090 片8 95.94 767.52 进口3 螺销4TY0088 件8 67.86 542.884 垫圈4TY0089 件16 4.68 74.885 自锁螺母M8 件8 9.36 74.88 卡套和螺母另配1 油管L=3000 根 1 702 702 卡套和螺母另配2 油管L=3000 根 2 702 1404 风机侧1 刚挠性联轴器6301-01 套 1 58500 58500 电机侧2 刚挠性联轴器6301-01 套 1 58500 58500 橡胶1 围带100×20×10米计根 1 936 936 橡胶2 衬带60×10×10米计根 1 351 351 橡胶1 进气膨胀节1TY0013 件 1 14040 140402 排气膨胀节1TY0034 件 1 18720 187201* 叶轮拆装工具套 1 64350 64350油站系统1* 齿轮油泵GPA2-16-E-20-R-63台 1 3042 30422 齿轮油泵联轴器GPA2-16-E-20-R-63件 1 702 7023 齿轮油泵联轴器梅花垫GPA2-16-E-20-R-63件 1 117 1174 单向阀(逆止阀)S10A R1//2"M22×1.5件 1 351 3515 三通换向阀QJ-1.6MPA10L件 1 819 8196 压力限制阀DBDS10GM调节在35巴件 1 936 936 压力限制阀DBDS10GM 调节在25巴件 1 936 936 压力限制阀DBDS10GM调节在6巴件 1 936 9367 双筒过滤器TL147 台 1 12870 128708* 滤芯LH0060D025BN/HC件 2 819 16389 截止阀(节流阀)DV12-2 件 1 936 93610 冷却器GLC2(3)冷却面积多少平方平方 1 3510 3510附注以上备件价格均为2011年上半年价格且含税，不包含包装及运费。
