雨水口及雨水连接管施工方案
1本工程雨水口及雨水管在基层施工完毕后进行施工；要求雨水口砌筑外形方正，几何尺寸符合设计要求。
为保证新建路面质量,所有开挖肥槽部分及无法夯实至要求密实度的部分均采用混凝土填筑。
2、雨水连接管采用满包混凝土加固。
雨水口上覆承重板以防路面施工中破坏。
3、雨水连接管全部采用四合一安管法施工，工艺流程如下：
测量放线一开槽一四合一安管一混凝土包封一拉膛一检查井砌筑一养护T回填土
〃四合一〃施工的基础模板，除满足浇筑混凝土的要求外，尚应符合管节的滚运和放置的要求。
(1)模板内侧宜用支杆临时支撑，外侧宜采用钉铁钎固定、支牢，防止安管时移动；
(2)下管时先排放在同一侧模板上。
铺设前应将管节洗刷干净,并保持湿润。
(3)灌筑平基混凝土时应视管径大小使混凝土面高出平基面2~4cm;
(4腌管紧随混凝土捣固进行I W管节从模板上移至混凝土面,
轻轻揉动，揉至管节高于设计高程1~2mm,保持对口和中心线位置准确。
当管节位置不符合质量要求时，应及时调整。
管座混凝土与平基混凝土一次浇筑；
(5)混凝土振捣工具采用插入式振捣棒。
4、雨水口砌筑应符合下列要求
(1)在基础上放出雨水口侧墙位置线，并安放雨水管。
管端面露于雨水口内，其露出长度不得大于2cm,管端面应完整无破损。
(2)砌筑雨水口应灰浆饱满，随砌随勾缝。
(3)雨水口内应保持清洁，砌筑时应随砌随清理，砌筑完成后及时加盖，保证安全。

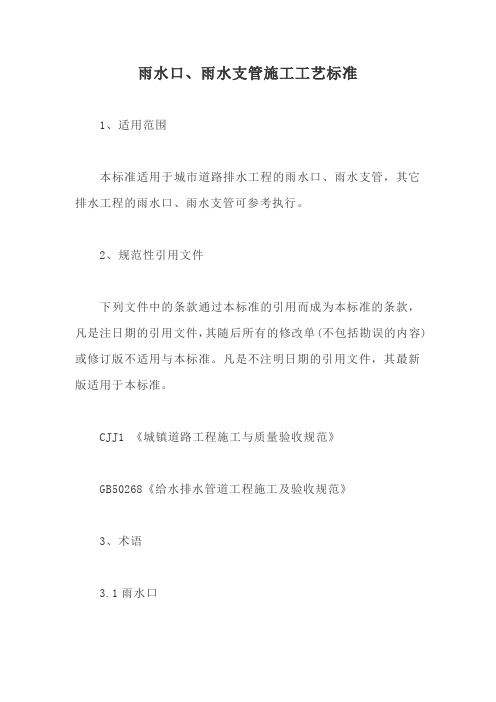

雨水口、雨水支管施工工艺标准1、适用范围本标准适用于城市道路排水工程的雨水口、雨水支管，其它排水工程的雨水口、雨水支管可参考执行。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版不适用与本标准。
凡是不注明日期的引用文件，其最新版适用于本标准。
CJJ1 《城镇道路工程施工与质量验收规范》GB50268《给水排水管道工程施工及验收规范》3、术语3.1雨水口指的是管道排水系统汇集地表水的设施，由进水箅、井身及支管等组成。
分为偏沟式、平痹式和联合式。
3.2雨水口支管of inlet指的是将雨水口汇集的水输入到排水管道的引水支管。
4、施工准备Ⅰ技术准备4.1认真研读施工图纸，熟悉施工现场，同时熟读雨水口、雨水支管各种施工规范和施工工艺，掌握雨水口、雨水支管施工要点及质量检验标准。
4.2施工前，项目技术负责人应对施工人员进行详细的安全技术交底，施工员对班组操作工人进行详细的安全技术交底，落实各环节应注意的施工要点。
4.3做好现场搅拌砂浆的施工配合比，准备好砂浆及混凝土试模。
4.4对预制件厂家、铸铁件生产厂家进行考察并订购。
Ⅱ物资准备13.4.5砌筑用砖:品种、规格、外观、强度、质量应符合现行国家标准《烧结普通砖》GB/T5101的规定，并符合设计要求，一般砌筑用砖采用强度不低于MU10，须具有出厂产品质量合格证和试验报告单，进场后应送样复试合格4.6水泥:一般采用强度等级32.5级普通硅酸盐水泥和矿渣硅酸盐水泥。
水泥进场应具有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定要求。
当对水泥质量有怀疑或水泥出厂超过三个月的。
在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
4.7水:宜采用饮用水。
当采用其他水源时，其水质硬符合国家标准《混凝土拌合用水标准》JGJ63的规定。
雨水口、雨水支管施工工艺标准雨水口、雨水支管施工工艺标准1、适用范围本标准适用于城市道路排水工程的雨水口、雨水支管，其它排水工程的雨水口、雨水支管可参考执行。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用与本标准。
凡是不注明日期的引用文件，其最新版适用于本标准。
CJJ1 《城镇道路工程施工与质量验收规范》GB50268《给水排水管道工程施工及验收规范》3、术语3.1雨水口指的是管道排水系统汇集地表水的设施，由进水箅、井身及支管等组成。
分为偏沟式、平痹式和联合式。
3.2雨水口支管of inlet指的是将雨水口汇集的水输入到排水管道的引水支管。
4、施工准备Ⅰ技术准备4.1认真研读施工图纸，熟悉施工现场，同时熟读雨水口、雨水支管各种施工规范和施工工艺，掌握雨水口、雨水支管施工要点及质量检验标准。
4.2施工前，项目技术负责人应对施工人员进行详细的安全技术交底，施工员对班组操作工人进行详细的安全技术交底，落实各环节应注意的施工要点。
4.3做好现场搅拌砂浆的施工配合比，准备好砂浆及混凝土试模。
4.4对预制件厂家、铸铁件生产厂家进行考察并订购。
Ⅱ物资准备13.4.5 砌筑用砖：品种、规格、外观、强度、质量应符合现行国家标准《烧结普通砖》GB/T5101的规定，并符合设计要求，一般砌筑用砖采用强度不低于MU10，须具有出厂产品质量合格证和试验报告单，进场后应送样复试合格4.6 水泥：一般采用强度等级32.5级普通硅酸盐水泥和矿渣硅酸盐水泥。
水泥进场应具有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定要求。
当对水泥质量有怀疑或水泥出厂超过三个月的。
在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
雨水连接管施工【篇一：雨水口及支管施工方案】雨水口及支管施工方案一、雨水口施工1、准备工作1.1清理基础表面，复核尺寸、位置和标高是否符合设计要求。
1.2按设计要求选用合格机制普通页岩砖，并将砖湿润，但浇水应适应，否则会使墙面不清洁、灰缝不平整。
1.3准备砂浆，按照设计给定的标号配置配合比上料、拌制，控制好拌制时间，使砂浆拌制均匀，做到随拌随用。
2、雨水口砌筑要求2.1安装设计图要求，放出雨水口中心位置线，按雨水口尺寸摆出井壁砖墙位置。
2.2雨水口底面为c15混凝土10cm垫层。
待砼达到要求的强度后，在底板面上先铺砂浆再砌砖，采用一顺一丁砌筑，如下图所示(图6.4.2-3)。
砌筑时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。
每层砖上下皮竖灰缝应错开。
随砌筑随检查尺寸。
雨水口砌筑应做到墙面平直，边角整齐，宽度一致。
砌筑时应随时用角尺和挂线板。
检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。
2.3雨水口d200高密度聚乙烯(hdpe)双壁缠绕塑料排水管安装应与雨水口内壁齐平，管口应用砂浆填缝密实，不得出现缝隙。
2.4砌筑雨水口时应预留支管，随砌随安，预留管的管径、方向、标高应符合设计要求。
管与井壁衔接处应严密不得漏水，预留支管口宜用低标号砂浆砌筑、封口抹平。
3、抹面技术要求砌筑雨水口的内壁内壁抹面应分层压实，外壁用砂浆搓缝应严密。
其抹面、坐浆、抹三角灰等均采用1:2水泥砂浆，抹面用水泥砂浆的砂子应过筛。
抹面要求：雨水口内外抹面均由底板抹至设计高度。
抹面厚度20mm。
抹面时用水泥板搓平，待水泥砂浆初凝后及时磨光、养护。
4、雨篦子的安装雨水口砌筑安装至规定标高后，应及时安装井座及雨篦子。
3、雨水口施工时的注意事项雨水口的周围回填材料前应检查下列各项，并应符合要求：3.1井壁的勾缝抹面和防渗层应符合质量要求。
3.2雨篦子的安装必须保证低于路面5-20mm。
验收内容及检查方法（一）、土方路基（路床）：主控项目包括：压实度、弯沉值。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
一般项目包括：路床纵断高程、路床中线偏位、路床平整度、路床宽度、路床横坡、边坡。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
外观鉴定：表面平整、坚实，无显著轮迹，翻浆、波浪、起皮等现象，路堤边坡应密实、稳定、平顺等。
检查数量：全数检查。
检验方法：观察。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
（二）、粉喷桩（水泥搅拌桩）处理软土地基：主控项目包括：水泥的品种、桩长、复合地基承载力。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
一般项目包括：强度、桩距、桩径、竖直度。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
（三）、6%石灰改善土路基（1米厚）：主控项目包括：土、石灰的原材料质量检验，压实度、7天无侧限抗压强度、石灰含量（灰剂量）、弯沉值。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
一般项目包括：厚度、纵断高程、平整度、宽度、横坡、中线偏位。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
外观鉴定：表面应平整、坚实、无粗细骨料集中现象，无明显轮迹、推移、裂缝，接茬平顺，无贴皮、散料。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
（四）、10%石灰土底基层：主控项目包括：土、石灰的原材料质量检验，压实度、7天无侧限抗压强度、石灰含量（灰剂量）、弯沉值。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
一般项目包括：厚度、纵断高程、平整度、宽度、横坡、中线偏位。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
外观鉴定：表面应平整、坚实、无粗细骨料集中现象，无明显轮迹、推移、裂缝，接茬平顺，无贴皮、散料。
具体检查数量及检验方法参照设计图纸及施工、验收规范。
（五）、5%水泥稳定碎石基层：主控项目包括：水泥、级配碎石的原材料质量检验，压实度、7天无侧限抗压强度、水泥含量（水泥剂量）、弯沉值。
市政基础设施工程分部（子分部）工程质量验收记录市政质检·0·16第页，共页工程名称肇庆新区起步区长利涌上游段水系综合整治工程单位工程名称给水排水管道工程(湿地公园A区)施工单位上海建工集团股份有限公司分包单位/分部（子分部）工程名称附属构筑物检验区段A区项目经理张浙舟项目技术负责人张文函质检负责人马曌轶分包项目经理/分包项目技术负责人/分包质检负责人/序号分项工程名称施工单位检查评定监理（建设）单位验收情况或验收意见检验批数合格率（%）1井室1092.852雨水口及支、连管194.12平均合格率（%）93.48质量控制资料齐全且符合要求安全和功能检验（检测）报告符合要求外观质量验收好分部（子分部）工程质量检验结论验收合格参加验收单位施工单位（公章）项目经理：年月日监理单位（公章）总监理工程师：年月日勘察单位（公章）项目负责人：年月日设计单位（公章）项目负责人：年月日建设单位（公章）项目负责人：年月日雨水口及支、连管分项工程质量验收记录市政质检·0·15第页，共页工程名称肇庆新区起步区长利涌上游段水系综合整治工程单位工程名称给水排水管道工程(湿地公园A区)施工单位上海建工集团股份有限公司分包单位/分部(子分部)工程名称附属构筑物分项工程名称雨水口及支、连管检验批数1项目经理张浙舟项目技术负责人张文函质检负责人马曌轶分包项目经理/分包项目技术负责人/分包质检负责人/序号检验批部位、区段施工单位自检情况监理（建设）单位验收情况或验收意见合格率（%）检验结论1停车场雨水口及支、连管94.12合格平均合格率（%）94质量控制资料齐全且符合要求施工单位检查结果所含检验批无遗漏，各检验批所覆盖的区段和所含内容无遗漏，所查检验批全部合格监理（建设）单位验收结论质检员：项目技术负责人：监理工程师：年月日年月日市政基础设施工程雨水口及支、连管检验批质量验收记录市政质检·3·33第页，共页工程名称肇庆新区起步区长利涌上游段水系综合整治工程单位工程名称给水排水管道工程(湿地公园A区)施工单位上海建工集团股份有限公司分包单位/项目经理房卫祥技术负责人张文函施工工长魏大雨分部工程名称附属构筑物工程分项工程名称雨水口及支、连管验收部位停车场雨水口及支、连管主要工程数量34座验收规范及图号给水排水管道工程施工及验收规范GB50268-2008施工与质量验收规范的规定施工单位检查记录监理单位验收记录主控项目1所用的原材料、预制构件的质量应符合国家有关标准的规定和设计要求；第8.5.2-1条符合设计及规范要求2雨水口位置正确，深度符合设计要求，安装不得歪扭；第8.5.2-2条符合设计要求3井框、井箅应完整、无损，安装平稳、牢固；支、连管应直顺，无倒坡、错口及破损现象；第8.5.2-2条符合要求4井内、连接管道内无线漏、滴漏现象。
