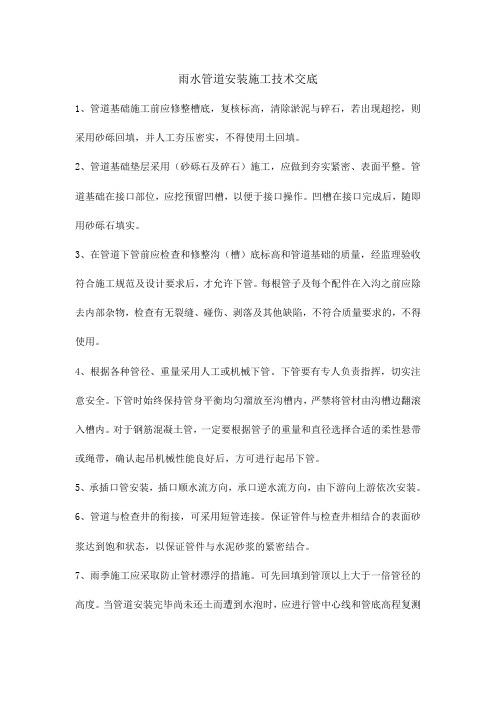

雨水管道安装施工技术交底1、管道基础施工前应修整槽底，复核标高，清除淤泥与碎石，若出现超挖，则采用砂砾回填，并人工夯压密实，不得使用土回填。
2、管道基础垫层采用（砂砾石及碎石）施工，应做到夯实紧密、表面平整。
管道基础在接口部位，应挖预留凹槽，以便于接口操作。
凹槽在接口完成后，随即用砂砾石填实。
3、在管道下管前应检查和修整沟（槽）底标高和管道基础的质量，经监理验收符合施工规范及设计要求后，才允许下管。
每根管子及每个配件在入沟之前应除去内部杂物，检查有无裂缝、碰伤、剥落及其他缺陷，不符合质量要求的，不得使用。
4、根据各种管径、重量采用人工或机械下管。
下管要有专人负责指挥，切实注意安全。
下管时始终保持管身平衡均匀溜放至沟槽内，严禁将管材由沟槽边翻滚入槽内。
对于钢筋混凝土管，一定要根据管子的重量和直径选择合适的柔性悬带或绳带，确认起吊机械性能良好后，方可进行起吊下管。
5、承插口管安装，插口顺水流方向，承口逆水流方向，由下游向上游依次安装。
6、管道与检查井的衔接，可采用短管连接。
保证管件与检查井相结合的表面砂浆达到饱和状态，以保证管件与水泥砂浆的紧密结合。
7、雨季施工应采取防止管材漂浮的措施。
可先回填到管顶以上大于一倍管径的高度。
当管道安装完毕尚未还土而遭到水泡时，应进行管中心线和管底高程复测和外观检查，如出现位移、漂浮、拨口现象，应返工处理。
8、在地形坡度较大的管沟中铺管时，应考虑横向固定，以防止管道移位。
固定型式和间距的选择以及所有补充要求，应按监理工程师的指示办理。
还应采取预防地表水流入管沟的措施。
并在管沟全回填前，在管沟内适当间隔设置止水装置，以防止管沟基础和回填土被冲刷。
9、管道铺设后，受意外因素发生局部损坏，当损坏部分的长或宽不超过管周长的1/12时，可采取修补措施修补。
若超出限定的损坏范围时，应更换管材，重新铺设。
本表由交底单位填写，交底单位与接受单位保存。
（表式C2-5）02工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称雨水工程工序名称基础施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：2.砂石基础施工控制标准如下：审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。
（表式C2-5）03工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称雨水工程工序名称基础施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：3.同检查井相接的第一节管应采用 180°混凝土基础控制标准如下：审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。
本表由交底单位填写，交底单位与接受单位保存。
本表由交底单位填写，交底单位与接受单位保存。
技术交底记录（表式C2-5）编号05工程名称光谷一街市政道路工程及配套管线（不含电力管线（地埋））、风谷五路市政道路工程及配套管线（不含电力管线（地埋））部位名称排水工程-雨水、污水工序名称回填施工单位中壤建设股份有限公司交底日期2019年11月3日交底内容：10.沟槽回填土压实度要求见下图沟槽回填压实度要求见图2 所示，图中压实度除注明外均为轻型击实标准压实度。
图2 钢筋混凝土管沟槽回填压实度要求Ⅰ—回填土压实系数≥0.90；Ⅰ/—回填土压实系数0.90~0.95；Ⅱ—回填土压实系数0.85，当按道路要求Ⅱ区回填土压实系数必须大于0.85 时，如因夯土密实度要求不能保证管道安全时，应对管道采取加固措施（如在180°混凝土基础上砌筑砖券或满包混凝土等）；注：图中各部位压实度除注明外均为轻型击实标准压实度。
审核人交底人接受交底人本表由交底单位填写，交底单位与接受单位保存。
施工安全交底记录
编号：5
8 流槽宽度＋10
3、盖板安装前，井墙顶面摊水泥砂浆一层平均4cm厚，粗略找平，依靠盖板自重压实，井内盖板下严密勾缝，盖板外侧抹三角灰。
4、爬梯按照规范要求设置，现场情况有特殊要求除外，如下图：
四、安全、环境保护及文明施工措施
安全措施
1、施工前对劳务人员进行岗前技术培训,将技术培训工作落实到每个管理人员及每个劳务作业人员。
2、施工前对管理人员与劳务人员进行技术交底，严格按照技术要求施工。
3、施工过程中全程监控，保证施工工艺实施正确，施工质量合格，避免违规操作。
4、施工前对劳务人员进行岗前安全培训，提高人员安全意识，明确各项安全操作规程、安全注意事项。
5、现场设置施工工艺流程牌，特种机械安全操作规程，安全警示标识、标志牌。
6、施工现场必须统一指挥，杜绝违规现象发生。

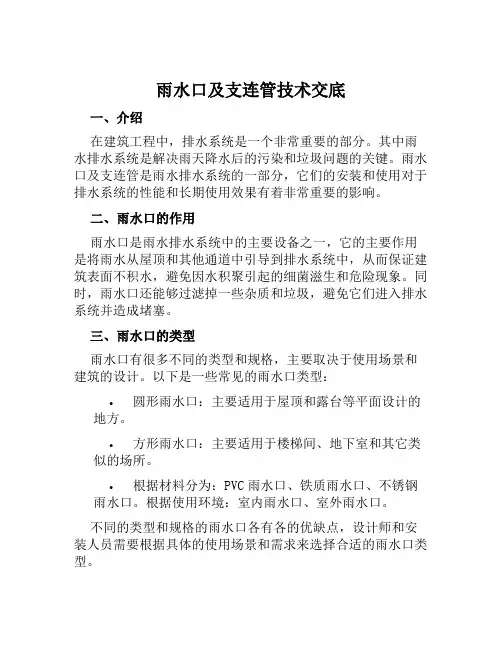

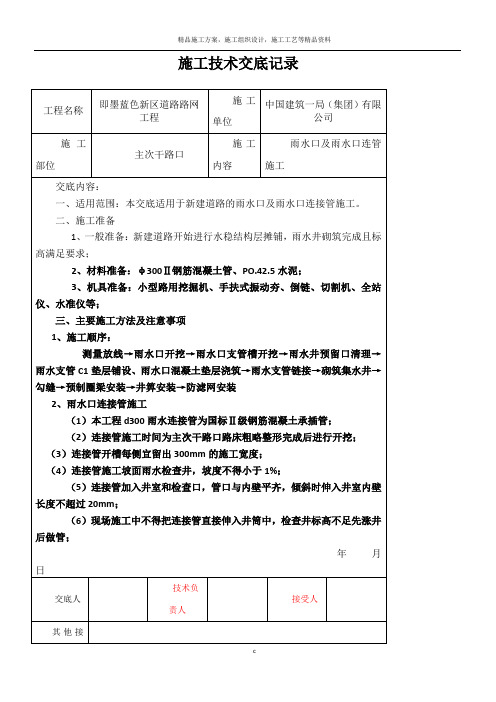

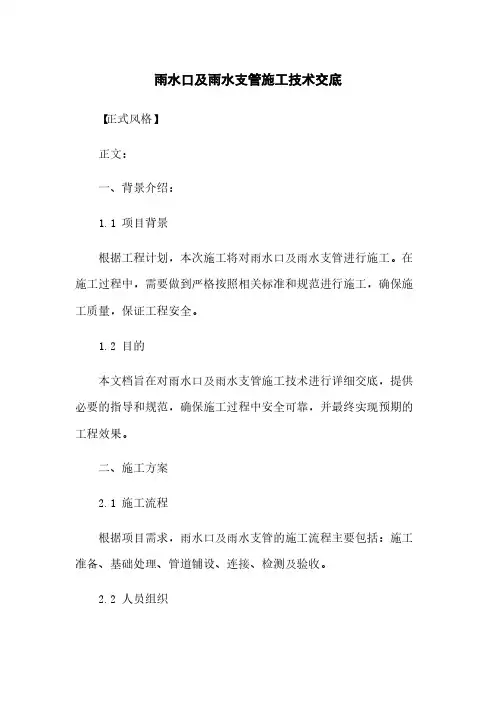

雨水口及支连管技术交底一、介绍在建筑工程中，排水系统是一个非常重要的部分。
其中雨水排水系统是解决雨天降水后的污染和垃圾问题的关键。
雨水口及支连管是雨水排水系统的一部分，它们的安装和使用对于排水系统的性能和长期使用效果有着非常重要的影响。
二、雨水口的作用雨水口是雨水排水系统中的主要设备之一，它的主要作用是将雨水从屋顶和其他通道中引导到排水系统中，从而保证建筑表面不积水，避免因水积聚引起的细菌滋生和危险现象。
同时，雨水口还能够过滤掉一些杂质和垃圾，避免它们进入排水系统并造成堵塞。
三、雨水口的类型雨水口有很多不同的类型和规格，主要取决于使用场景和建筑的设计。
以下是一些常见的雨水口类型：•圆形雨水口：主要适用于屋顶和露台等平面设计的地方。
•方形雨水口：主要适用于楼梯间、地下室和其它类似的场所。
•根据材料分为：PVC雨水口、铁质雨水口、不锈钢雨水口。
根据使用环境：室内雨水口、室外雨水口。
不同的类型和规格的雨水口各有各的优缺点，设计师和安装人员需要根据具体的使用场景和需求来选择合适的雨水口类型。
四、雨水口的安装及保养安装雨水口的位置需要考虑到建筑物的排水系统和建筑的布局。
通常情况下，雨水口位于屋顶、檐口和其他需要排放水的地方。
在安装之前，需要对建筑进行测量和规划，然后将雨水口按照规划好的位置进行安装。
安装完毕后，需要进行一定的保养和维护，确保雨水口和排水系统的正常运行。
雨水口保养的重点包括以下几个方面:1.定期检查和清理雨水口，包括雨水口的网孔，避免杂质和垃圾堆积导致阻塞和溢出。
2.检查和维护排水系统，保持排水通畅。
3.定期检查雨水口的密封效果，避免因密封不严而漏水。
4.对于受到极端天气或其它情况影响的雨水口需要及时修理或更换。
五、支连管的作用及类型支连管是连接雨水口和排水管道的重要部分，其作用主要是将雨水从雨水口引导进入排水管道，然后排出建筑。
支连管的类型和规格也有很多，常见的支连管类型包括PVC管、铸铁管、生铁管等。

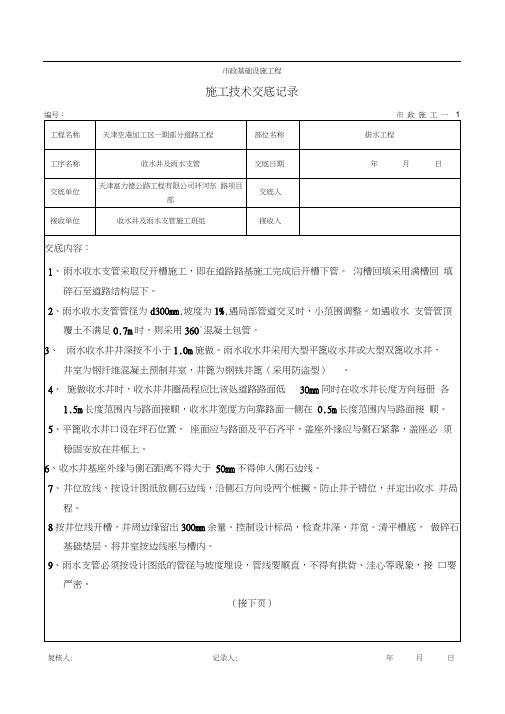

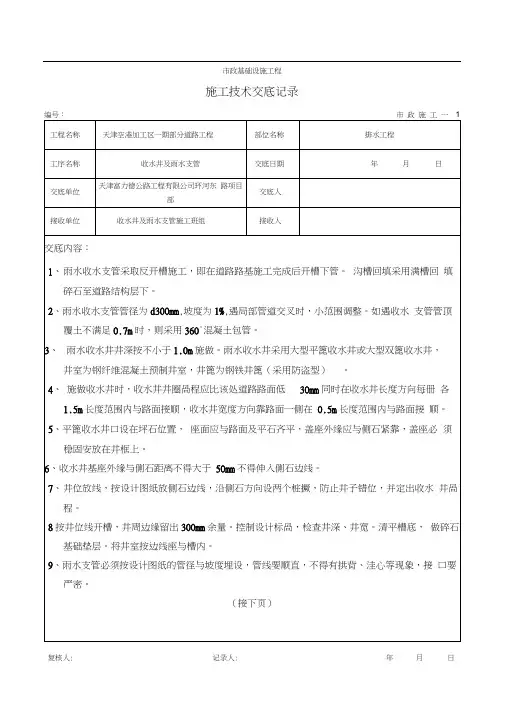

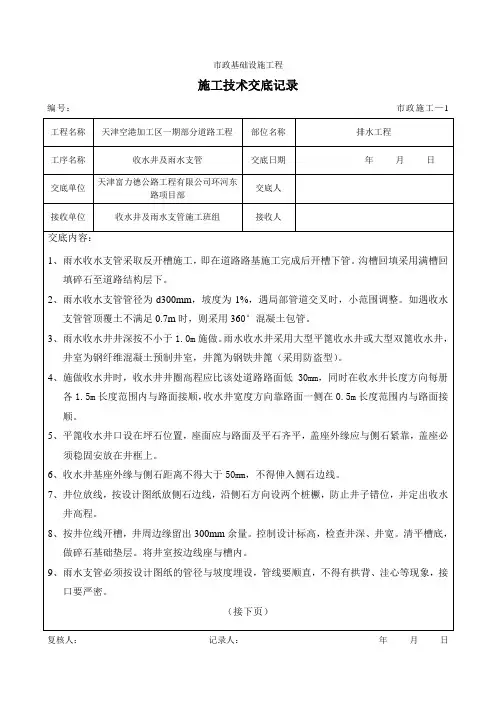

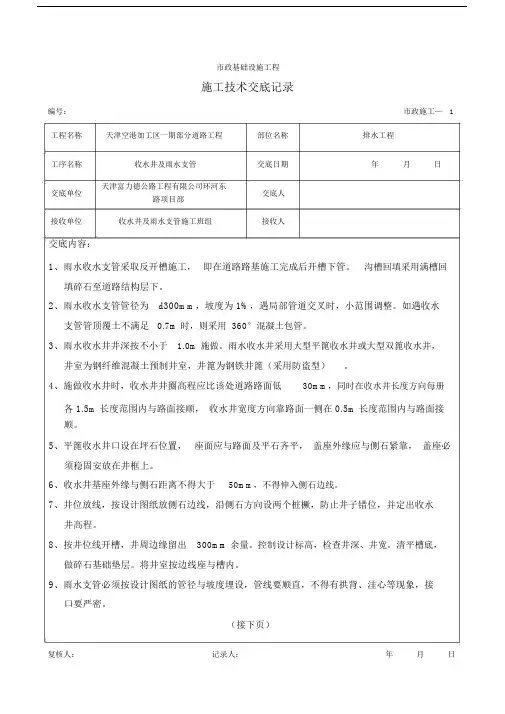

市政基础设施工程施工技术交底记录编号：市政施工— 1 工程名称天津空港加工区一期部分道路工程部位名称排水工程工序名称收水井及雨水支管交底日期年月日交底单位天津富力德公路工程有限公司环河东交底人路项目部接收单位收水井及雨水支管施工班组接收人交底内容：1、雨水收水支管采取反开槽施工，即在道路路基施工完成后开槽下管。
沟槽回填采用满槽回填碎石至道路结构层下。
2、雨水收水支管管径为d300mm，坡度为 1%，遇局部管道交叉时，小范围调整。
如遇收水支管管顶覆土不满足0.7m 时，则采用 360°混凝土包管。
3、雨水收水井井深按不小于 1.0m 施做。
雨水收水井采用大型平篦收水井或大型双篦收水井，井室为钢纤维混凝土预制井室，井篦为钢铁井篦（采用防盗型）。
4、施做收水井时，收水井井圈高程应比该处道路路面低30mm，同时在收水井长度方向每册各1.5m 长度范围内与路面接顺，收水井宽度方向靠路面一侧在 0.5m 长度范围内与路面接顺。
5、平篦收水井口设在坪石位置，座面应与路面及平石齐平，盖座外缘应与侧石紧靠，盖座必须稳固安放在井框上。
6、收水井基座外缘与侧石距离不得大于50mm，不得伸入侧石边线。
7、井位放线，按设计图纸放侧石边线，沿侧石方向设两个桩橛，防止井子错位，并定出收水井高程。
8、按井位线开槽，井周边缘留出300mm 余量。
控制设计标高，检查井深、井宽。
清平槽底，做碎石基础垫层。
将井室按边线座与槽内。
9、雨水支管必须按设计图纸的管径与坡度埋设，管线要顺直，不得有拱背、洼心等现象，接口要严密。
（接下页）复核人：记录人：年月日（接上页）管顶覆土小于 400mm 时，采用 360°包管处理。
10、测量人员按照图纸上的雨水支管位置、管底高程定出中心线桩橛并标记高程，根据开槽宽度放出槽灰线，槽底宽采用管径外皮之外每边加150mm11、按灰线开槽，挖至槽底基础表面后检查宽度和高程是否平顺，修整合格后施做碎石基础并下管。

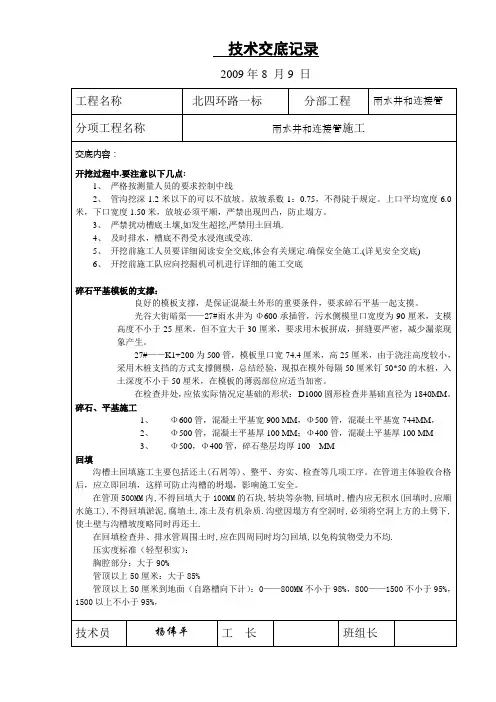

合肥市合淮路（西二环-新206）
工程2标段
雨水口及支管施工技术交底
交底人：
复核人：
接收人：
日期：
技术交底书
技术交底书表格编号1310
项目名称合肥市合淮路（西二环—新206）工程二标段第页
共页交底编号
工程名称排水工程
设计文件图号2014-SZ-23
施工部位雨水口及支管
交底日期2016.3.1
技术交底内容：
一、技术交底范围
本交底适用于合肥市合淮路（西二环—新206）工程二标段路基雨水口及支管工程施工技术要点、施工常见遇到的问题及处理措施。
二、设计情况
本标段雨水口连接管，除图纸特别说明外，六箅以下雨水口连接管采用Ⅱ级d300钢筋砼管，六箅雨水口连接管采用Ⅱ级d500钢筋砼承插口管，并均以i=0.01坡向检查井，且起点管道覆土不小于0.7米，全管段采用C15混凝土满包，s=10cm,e=23.2cm。
雨水口采用偏沟式雨水口，除特别说明外，道路机动车道采用偏沟式三箅雨水口，辅道采用偏沟式双箅雨水口，道路相对低点处雨水口加密。
雨水口设置落底，深度为0.3米，实际施工道路相对低点位置如与图中标注有偏差，应相应调整雨水口位置，确保相应低点处布设有雨水口，道路交口范围内雨水口布置以交口设计图为准。
三、施工顺序
雨水口及支连管在路基96区填筑完成后开始施工，支连管护管混凝土强度达到75%以后方可开放交通。
四、施工工艺
1、雨水支连管
（1）雨水支连管采用d300钢筋混凝土管，壁厚3cm，360度满包C15混凝土护管。
（2）雨水支连管坡度为1%，在雨水口起点埋深为1m，既96区顶往下49cm位置。
（3）按设计放出雨水连接管中线，往两侧各扩30cm，即为雨水支连管开挖线，并洒白灰标记。
雨水支连管沟槽开挖采用小挖机开挖，沟槽宽度为60cm，沟槽开挖深度雨水口起点位置为62cm（管底埋深49cm+3cm壁厚+10cm混凝土基础）。
（4）雨水支连管起点接口必须与雨水口内壁相平，不得伸入雨水口，避免影响雨水口收水效果。
（5）沟槽开挖后，浇筑10cmC15混凝土平基，待混凝土终凝后，安装混凝土管道，管节与管节之间不留缝隙，用混凝土垫块稳管后，浇筑C15混凝土至沟槽顶面。
混凝土浇筑均不立模浇筑。
振捣时应注意保证管节不发生移动错位。
混凝土浇筑后，及时进行养护，应避免车辆碾压。
2、雨水口
（1）合淮路雨水口采用偏沟式双箅、三箅雨水口，球墨铸铁井圈。
雨水口采用Mu10砖，M10水泥砂浆砌筑，预制混凝土井圈。
详细尺寸见06MS201-8图集第10页。
（2）雨水口应按图设置，如设计中雨水口布置平面图与现场实际不符时，可适当调整至最低点。
（3）施工放样：按设计放出雨水口开挖线，并洒白灰标记（与雨水支连管放样同时进行）。
（4）雨水口在96区填筑完成后开挖，雨水口尺寸为2030mmX960mm，开挖深度为62cm。
（5）开挖完成后，复核尺寸、标高、位置。
确认无误后。
浇筑10cm厚C15混凝土基础。
基础达到强度后，其上弹线标出砌砖尺寸线。
（6）在基础上先铺砂浆再砌砖，采用一顺一丁砌筑。
砌筑时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。
每层砖上下皮竖灰缝应错开。
随砌筑随检查尺寸。
砌筑应采用“三一”砌筑法，即一块砖、一铲灰、一挤揉，并随手将挤出的砂浆刮去的砌筑方法。
雨水口砌筑应做到墙面平直，边角整齐，宽度一致。
砌筑时应随时用角尺和挂线板，随时检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。
（7）雨水口D300钢筋砼支连管安装应与雨水口内壁齐平，管顶发125砖券，管口应用砂浆填缝密实，不得出现缝隙。
（8）管道安装完成后，在雨水口底浇筑5cm厚C15细石混凝土。
（9）当砖砌筑至离墙高20cm处，安装预制混凝土过梁，并与砖墙砌筑成整体。
过梁尺寸及配筋如图集06MS201-8第18页所示。
过梁混凝土采用C30混凝土。
（10）砌筑完成后，雨水口内壁采用水泥砂浆抹面，要求抹面光洁、平整。
（11）勾缝完成后，砖墙顶面冲刷干净后，座浆（20mm厚1:3水泥砂浆）安放混凝土雨水口边圈，边圈尺寸及配筋见图集06MS201-8第27页。
混凝土雨水口边圈采用C30混凝土。
（12）雨水口砖砌完成后，经隐蔽验收后方可回填，井周回填必须分层填筑，分层厚度不大于30cm，回填采用打夯机进行夯实，不得采用压路机进行压实，以免损坏雨水口，回填材料及压实度要求同周边路基（基层）。
（13）雨水井井圈表面高程应比该处道路路面低30mm，并与附近路面顺接，在施工中需特别注意雨水箅子附近平石安装坡度。
（14）铸铁雨水箅子安装本交底未体现，待物资部提供样品后再进行交底。
五、质量检验
雨水口及支连管施工应符合《给水排水管道工程施工及验收规范》（GB50268-2008）要求，具体要求如下：
1、雨水口的位置及深度应符合设计要求。
2、基础施工应符合下列规定：
开挖雨水口槽及雨水管支管槽，每侧留出300～500mm的施工宽度；
槽底应夯实并及时浇筑混凝土基础；
3、雨水口砌筑应符合下列规定：
管端面在雨水口内的露出长度，不得大于20mm，管端面应完整无破损；
砌筑时，灰浆应饱满，随砌、随勾缝，抹面应压实；
雨水口底部应用水泥砂浆抹出雨水口泛水坡；
砌筑完成后雨水口内应保持清洁，及时加盖，保证安全。
4、雨水口与检查井的连接管的坡度应符合设计要求。
5、井框、井箅应完整无损、安装平稳、牢固。
6、质量检查标准见表一：
表一雨水口、支管的允许偏差
检查项目允许偏差(mm)
检查数量
检查方法范围点数
1 井框、井箅吻合≤10
每座 1
用钢尺量测较大值(高度、深度亦可用水准仪测量)
2 井口与路面高差―5，0
3 雨水口位置与道路边线平行≤10
4 井内尺寸长、宽：＋20，0 深：0，―20
5 井内支、连管管口底高度0，―20
六、安全文明施工措施
1、进入施工现场必须遵守安全各项规章制度，必须正确佩戴安全帽，不准违章作业。
2、机械开挖前应先发出信号，在挖掘机的回旋半径内严禁立人和进行其它工作。
3、机械挖土跟清底操作人员应与机械保持一定距离，并戴好安全帽。
并经常检查沟槽边坡的稳定性，特殊情况及时采取措施。
4、机械挖土配合车辆外运时，车辆停放在沟槽边外一定距离处。
同时，车上不准留人，以保证车辆和装土安全。
5、土方开挖必须由上而下顺序放坡进行，严禁采用挖空底脚的操作法。
6、挖土中发现管道、电缆及其他埋设物应及时报告，不可擅自处理，电缆两侧1米范围内必须采用人工挖掘。
7、挖土时要注意土壁的稳定性，发现有裂纹及倾坍可能时，人员要立即离开并及时处理。
8、开挖的土方，要严格按照规范要求堆放，堆土距沟边保持安全距离，同时控制堆土高度，堆放土不得大量堆于基坑外侧，以免地面堆载超荷引起土体位移或支撑破坏。
9、施工现场的井、洞、坑、池等危险位置必须有防护栏杆或防护篦等防护设施和醒目的警示标志。
10、进行沟槽作业施工时，上方人员不得向沟槽内乱扔砖石碎块或与沟槽内的人员嬉闹。
11、认真做好沟槽的防水、排水工作，特别是沟边作业时，采取必要的防滑措施。
12、沟槽作业时戴好安全帽，严禁乘带运机械上下沟槽。
13、所有工具及材料不得向沟边投扔和倾倒，下料时沟内作业点应停止，防止坠落伤人。
14、管道安装作业时必须戴好安全帽，上下沟槽设立梯，上端要扎牢，下端应有防
滑措施。
15、管道吊装前认真检查及吊绳质量，吊装速度均衡，吊装机械回旋半径内严禁立人及其他施工作业。
16、吊装机械下管时，应设专人指挥，操作人员集中精力，服从指挥，互相配合，不得擅自离开工作岗位，沟内人员应站在安全角落。
17、夜间操作施工时，应设置足够的照明设备，设警示灯，危险区悬挂明显标志。
18、管材未连接前，应采取临时固定措施，防止管材下滑。
19、管材对接时，应设专人指挥，沟槽内管材之间要保持一定的安全距离，作业人员不得站在已到位管子和正在对接的管材之间。
技术交底签收表
序号作业班组姓名接收时间备注。
