电路中电位的计算方法

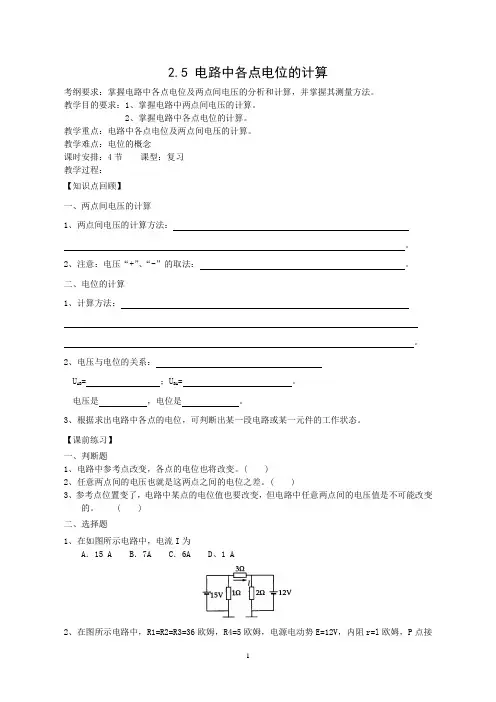

2.5 电路中各点电位的计算考纲要求：掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。

教学目的要求：1、掌握电路中两点间电压的计算。

2、掌握电路中各点电位的计算。

教学重点：电路中各点电位及两点间电压的计算。

教学难点：电位的概念课时安排：4节课型：复习教学过程：【知识点回顾】一、两点间电压的计算1、两点间电压的计算方法：。

2、注意：电压“+”、“-”的取法：。

二、电位的计算1、计算方法：。

2、电压与电位的关系：U AB= ；U BA= 。

电压是，电位是。

3、根据求出电路中各点的电位，可判断出某一段电路或某一元件的工作状态。

【课前练习】一、判断题1、电路中参考点改变，各点的电位也将改变。

( )2、任意两点间的电压也就是这两点之间的电位之差。

( )3、参考点位置变了，电路中某点的电位值也要改变，但电路中任意两点间的电压值是不可能改变的。

( )二、选择题1、在如图所示电路中，电流I为A．15 A B．7A C．6A D、1 A2、在图所示电路中，R1=R2=R3=36欧姆，R4=5欧姆，电源电动势E=12V，内阻r=l欧姆，P点接地，则A点的电位为( )A.8.4VB.7.6VC．5. 6V D.6.8V三、填空题1、在如图所示电路中，如以B点为参考点时，VA= V，VB= V，UAB= V；如以A点为参考点时，VA= V，VB= V，UAB= V。

2、图中A点的电位VA= 。

四、分析计算题1、试求在如图所示电路中A点的电位V A。

2、如图所示电路中，A点电位VA= V，VB= V。

【例题讲解】例1：如图所示，当开关S断开时，VA= V，S闭合时VA= V。

例2：在如图所示电路中，已知E1=6V，R1=2Ω,R2=4Ω,I1=0.5A,I2=0.3A,R3=6Ω,E3=4V。

试求：(l)R4的阻值和E2的电动势(2)A点和B点电位．【巩固练习】1、如图所示电路，S打开和闭合时VA为多少.2、如图所示AB端开路，VA和RAB各为多少.3、在如图所示电路中，a，b两点间电压为( )A，11V B．8V C、7V D．6V【课后练习】一、判断题1、计算电路中某点的电位与所选绕行的路径无关。

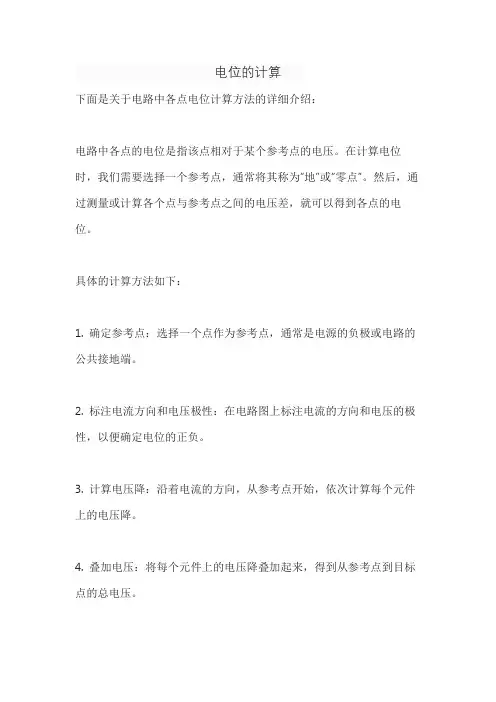

电位的计算
下面是关于电路中各点电位计算方法的详细介绍：
电路中各点的电位是指该点相对于某个参考点的电压。

在计算电位时，我们需要选择一个参考点，通常将其称为“地”或“零点”。

然后，通过测量或计算各个点与参考点之间的电压差，就可以得到各点的电位。

具体的计算方法如下：
1. 确定参考点：选择一个点作为参考点，通常是电源的负极或电路的公共接地端。

2. 标注电流方向和电压极性：在电路图上标注电流的方向和电压的极性，以便确定电位的正负。

3. 计算电压降：沿着电流的方向，从参考点开始，依次计算每个元件上的电压降。

4. 叠加电压：将每个元件上的电压降叠加起来，得到从参考点到目标点的总电压。

5. 获得电位：目标点的电位就是从参考点到目标点的总电压。

按照上述方法依次计算每个元件上的电压降，并叠加起来，就可以得到电路中各点的电位。

需要注意的是，在计算电位时，要遵循电流的参考方向，即与电流方向相同的电压降为正，相反的为负。

此外，如果电路中存在多个电源或复杂的网络结构，可能需要使用节点电压法或其他更高级的方法来计算电位。

希望以上内容对你有所帮助。

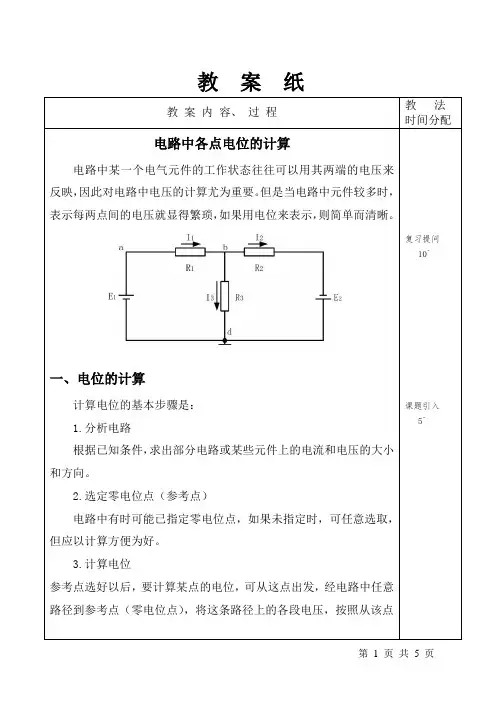

教案纸教案内容、过程教法时间分配电路中各点电位的计算电路中某一个电气元件的工作状态往往可以用其两端的电压来反映，因此对电路中电压的计算尤为重要。

但是当电路中元件较多时，表示每两点间的电压就显得繁琐，如果用电位来表示，则简单而清晰。

一、电位的计算计算电位的基本步骤是：1.分析电路根据已知条件，求出部分电路或某些元件上的电流和电压的大小和方向。

2.选定零电位点（参考点）电路中有时可能已指定零电位点，如果未指定时，可任意选取，但应以计算方便为好。

3.计算电位参考点选好以后，要计算某点的电位，可从这点出发，经电路中任意路径到参考点（零电位点），将这条路径上的各段电压，按照从该点复习提问 10`课题引入5`教 案 内 容、 过 程教 法 时间分配指向参考点的方向，依次相加。

路径可以任意选择，但选择的原则首先要计算方便简单。

【例题】 如图所示 已知E=16V ，R 1=4Ω，R 2=3Ω，R 3=1Ω， R 4=5Ω，求各点电位及电压U AB 和电压U AF 。

解：（1）分析电路，R 4中无电流流过（没有构成回路），D 点与F 点电压U DF =0。

电路由E →R 1→R 2→R 3→D 可看成无分支电路，电流方向如图中所示，则根据全电路欧姆定律有：A R R R E I 213416321=++=++=(2) 图中已标出C 点为参考点，则φC =0(3)求各点电位：φB = U BC = IR 2=2×3=6VφA = U AB + U BC =IR 1+IR 2=2×4+6=14VφD =φF = U DC = -IR 3 = -2×1=-2V(4)求电压U AB = φA - φB =14-6=8V U AF =U AD =φA - φD =14-(-2)=16V 或 U AF =U AD = E=16V电路的分析方法 20`教 案 纸教 案 内 容、 过 程教 法 时间分配【例题】 如图所示，已知 E 1=20V ，E 2=30V ，R 1=R 3=R 4=5Ω， R 2=10Ω，求a 、b 、c 三点电位。

电位的计算讲解分析与练习电路中电位的概念及计算1. 电位的概念电位：电路中某点至参考点的电压，记为"V x 或0 X 。

通常设参考点的电位为零。

某点电位为正，说明该点电位比参考点高； 某点电位为负，说明该点电位比参考点低。

电位的计算步骤：(1) 任选电路中某一点为参考点，设其电位为零;(2) 标出各电流参考方向并计算；⑶ 计算各点至参考点间的电压即为各点的电 位。

2. 举例说明电位与电压的区别： 求图示电路中各点的电位:Va 、Vb 、Vc 、Vd 。

设a 为参考点，即Va=0V140V4A606AI0A9(JVVc=Uca = 4 X 20 = 80 VVd =Uda= 6X 5 = 30 VUab = 10 X 6 = 60 VUcb = E1 = 140 VUdb = E2 = 90 V设b为参考点，即Vb=OVVa = Uab=10 X 6 = 60 VVc = Ucb = E1 = 140 VVd = Udb =E2 = 90 VUab = 10 X 6 = 60 VUcb = E1 = 140 VUdb = E2 = 90 V结论：(1)电位值是相对的，参考点选取的不同，电路中各点的电位也将随之改变；(2)电路中两点间的电压值是固定的，不会因参考点的不同而变，即与零电位参考点的选取无关。

3、借助电位的概念可以简化电路作图例图水屯跻・讨鈴」|寺9的中M 立fMi u 当J+XEV 斯歼时电流 /| = z 2= o*屯彳业 ? \ — 6X y业(2)当歼关闭合Fb 匚电時 如 Pfldn屯流厶曲位l\= OV 电決1在云7吝、g 中渝刑例2:电路如下图所示， 里？画电路图表示出来。

动触点向下滑动时，A 、 是降低了？ (1)零电位参考点在哪 ⑵当电位器RP 的滑 B两点的电位增高了还解:< 1 > E 曲如左I 用.零业位参号点为 + 12V 电溯的“―••端与 一 噸趣的 7■"端J 的联 接处*C2>Zfij+12rB =丈仇一t2f 咆侍 務的滑动融点向下滑动时，冋跻中的咆 流F 械小"所以几EIM 龙瑕岛、n 点啊付間1低中例3、分别求开关S 断开和闭合时A 点的电位崗「JI 和闭合小点…十临vd [pgL 丫 2B<&22IV3V A 。

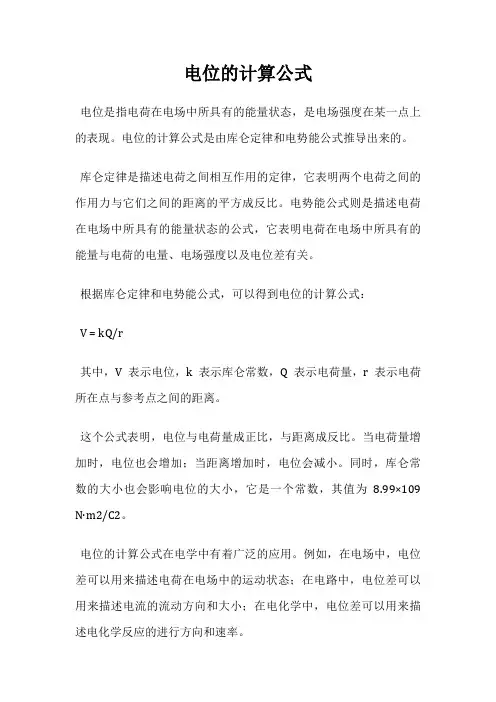

电位的计算公式
电位是指电荷在电场中所具有的能量状态，是电场强度在某一点上的表现。

电位的计算公式是由库仑定律和电势能公式推导出来的。

库仑定律是描述电荷之间相互作用的定律，它表明两个电荷之间的作用力与它们之间的距离的平方成反比。

电势能公式则是描述电荷在电场中所具有的能量状态的公式，它表明电荷在电场中所具有的能量与电荷的电量、电场强度以及电位差有关。

根据库仑定律和电势能公式，可以得到电位的计算公式：
V = kQ/r
其中，V表示电位，k表示库仑常数，Q表示电荷量，r表示电荷所在点与参考点之间的距离。

这个公式表明，电位与电荷量成正比，与距离成反比。

当电荷量增加时，电位也会增加；当距离增加时，电位会减小。

同时，库仑常数的大小也会影响电位的大小，它是一个常数，其值为8.99×109 N·m2/C2。

电位的计算公式在电学中有着广泛的应用。

例如，在电场中，电位差可以用来描述电荷在电场中的运动状态；在电路中，电位差可以用来描述电流的流动方向和大小；在电化学中，电位差可以用来描述电化学反应的进行方向和速率。

电位的计算公式是电学中非常重要的一个公式，它可以帮助我们更好地理解电荷在电场中的运动状态，为电学的研究和应用提供了重要的理论基础。

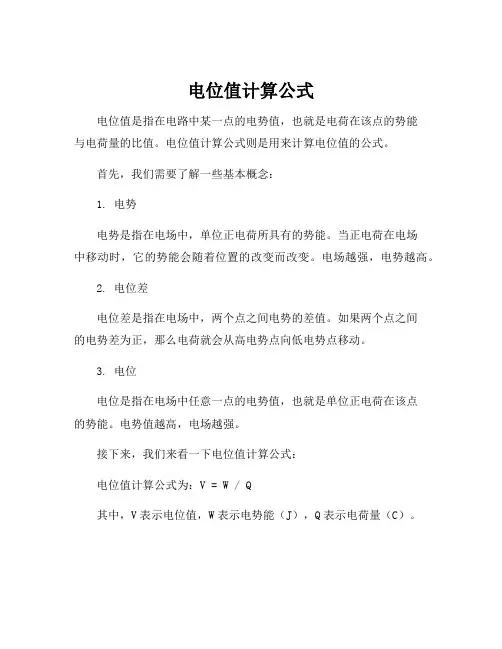

电位值计算公式
电位值是指在电路中某一点的电势值，也就是电荷在该点的势能
与电荷量的比值。

电位值计算公式则是用来计算电位值的公式。

首先，我们需要了解一些基本概念：
1. 电势
电势是指在电场中，单位正电荷所具有的势能。

当正电荷在电场
中移动时，它的势能会随着位置的改变而改变。

电场越强，电势越高。

2. 电位差
电位差是指在电场中，两个点之间电势的差值。

如果两个点之间
的电势差为正，那么电荷就会从高电势点向低电势点移动。

3. 电位
电位是指在电场中任意一点的电势值，也就是单位正电荷在该点
的势能。

电势值越高，电场越强。

接下来，我们来看一下电位值计算公式：
电位值计算公式为：V = W / Q
其中，V表示电位值，W表示电势能（J），Q表示电荷量（C）。

这个公式告诉我们，电位值的大小取决于电荷量和电势能的比值。

如果电荷量增加，电位值也会增加；如果电势能增加，电位值也会增加。

需要注意的是，这个公式有时需要根据具体情况进行变换。

例如，在恒定电场中，我们可以使用以下公式来计算电势：V = E × d 其中，E表示电场强度，d表示两点之间的距离。

使用这个公式计
算电势时，需要先知道电场强度的大小和两点之间的距离。

电位值计算公式是电路领域中非常重要的基础知识，通过了解这
个公式的含义和应用，我们可以更好地理解电路中的各种现象，并且
能够更好地设计和分析电路。

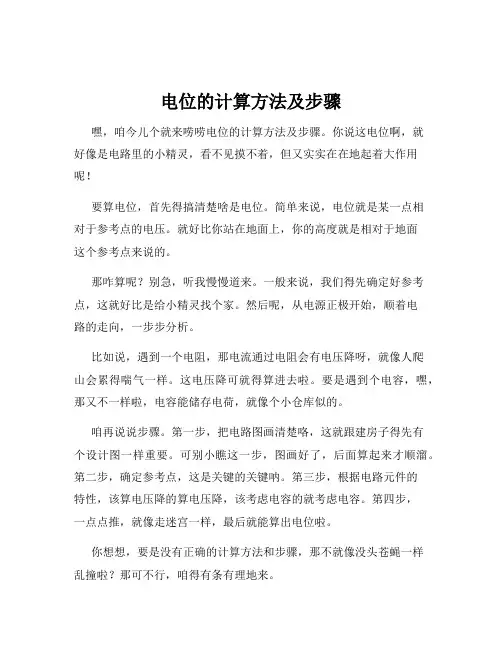

电位的计算方法及步骤嘿，咱今儿个就来唠唠电位的计算方法及步骤。

你说这电位啊，就好像是电路里的小精灵，看不见摸不着，但又实实在在地起着大作用呢！要算电位，首先得搞清楚啥是电位。

简单来说，电位就是某一点相对于参考点的电压。

就好比你站在地面上，你的高度就是相对于地面这个参考点来说的。

那咋算呢？别急，听我慢慢道来。

一般来说，我们得先确定好参考点，这就好比是给小精灵找个家。

然后呢，从电源正极开始，顺着电路的走向，一步步分析。

比如说，遇到一个电阻，那电流通过电阻会有电压降呀，就像人爬山会累得喘气一样。

这电压降可就得算进去啦。

要是遇到个电容，嘿，那又不一样啦，电容能储存电荷，就像个小仓库似的。

咱再说说步骤。

第一步，把电路图画清楚咯，这就跟建房子得先有个设计图一样重要。

可别小瞧这一步，图画好了，后面算起来才顺溜。

第二步，确定参考点，这是关键的关键呐。

第三步，根据电路元件的特性，该算电压降的算电压降，该考虑电容的就考虑电容。

第四步，一点点推，就像走迷宫一样，最后就能算出电位啦。

你想想，要是没有正确的计算方法和步骤，那不就像没头苍蝇一样乱撞啦？那可不行，咱得有条有理地来。

比如说，有个简单的电路，一个电池，一个电阻，那咱就从电池正极开始，经过电阻，算出电阻上的电压降，然后就能知道各个点的电位啦。

这电位的计算啊，就像是解一道有趣的谜题，你得细心，还得有耐心。

要是马虎一点，说不定就错啦。

总之啊，电位的计算方法及步骤可重要啦，学会了它，你就像是掌握了电路世界的一把钥匙，能打开好多知识的大门呢！别嫌麻烦，多练练，你肯定能掌握得牢牢的！加油吧！。

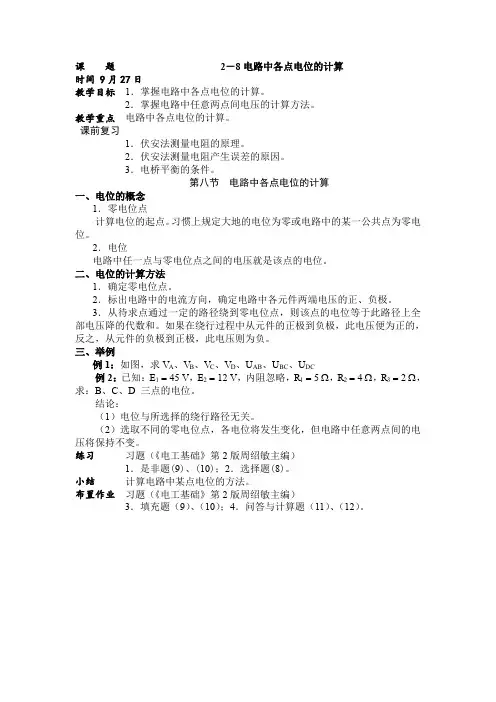

课题2－8电路中各点电位的计算时间 9月27日教学目标1．掌握电路中各点电位的计算。

2．掌握电路中任意两点间电压的计算方法。

教学重点电路中各点电位的计算。

课前复习1．伏安法测量电阻的原理。

2．伏安法测量电阻产生误差的原因。

3．电桥平衡的条件。

第八节电路中各点电位的计算一、电位的概念1．零电位点计算电位的起点。

习惯上规定大地的电位为零或电路中的某一公共点为零电位。

2．电位电路中任一点与零电位点之间的电压就是该点的电位。

二、电位的计算方法1．确定零电位点。

2．标出电路中的电流方向，确定电路中各元件两端电压的正、负极。

3．从待求点通过一定的路径绕到零电位点，则该点的电位等于此路径上全部电压降的代数和。

如果在绕行过程中从元件的正极到负极，此电压便为正的，反之，从元件的负极到正极，此电压则为负。

三、举例例1：如图，求V A、V B、V C、V D、U AB、U BC、U DC例2：已知：E1 = 45 V，E2 = 12 V，内阻忽略，R1 = 5 Ω，R2 = 4 Ω，R3 = 2 Ω，求：B、C、D 三点的电位。

结论：（1）电位与所选择的绕行路径无关。

（2）选取不同的零电位点，各电位将发生变化，但电路中任意两点间的电压将保持不变。

练习习题（《电工基础》第2版周绍敏主编）1．是非题(9)、(10)；2．选择题(8)。

小结计算电路中某点电位的方法。

布置作业习题（《电工基础》第2版周绍敏主编）3．填充题（9）、（10）；4．问答与计算题（11）、（12）。

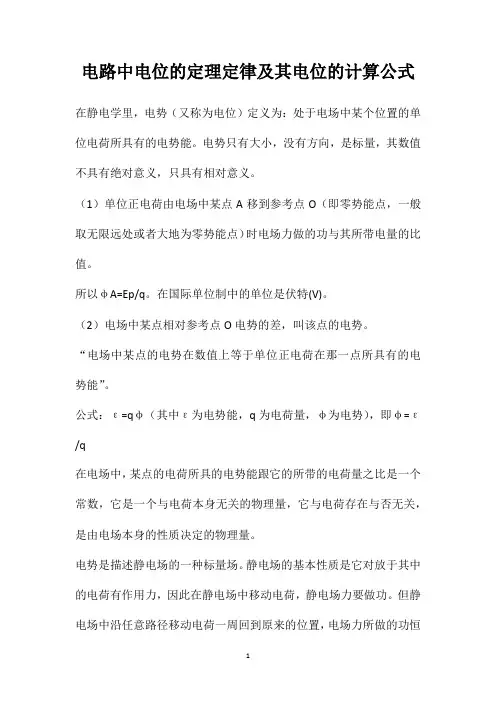

电路中电位的定理定律及其电位的计算公式在静电学里，电势（又称为电位）定义为：处于电场中某个位置的单位电荷所具有的电势能。

电势只有大小，没有方向，是标量，其数值不具有绝对意义，只具有相对意义。

（1）单位正电荷由电场中某点A移到参考点O（即零势能点，一般取无限远处或者大地为零势能点）时电场力做的功与其所带电量的比值。

所以φA=Ep/q。

在国际单位制中的单位是伏特(V)。

（2）电场中某点相对参考点O电势的差，叫该点的电势。

“电场中某点的电势在数值上等于单位正电荷在那一点所具有的电势能”。

公式：ε=qφ（其中ε为电势能，q为电荷量，φ为电势），即φ=ε/q在电场中，某点的电荷所具的电势能跟它的所带的电荷量之比是一个常数，它是一个与电荷本身无关的物理量，它与电荷存在与否无关，是由电场本身的性质决定的物理量。

电势是描述静电场的一种标量场。

静电场的基本性质是它对放于其中的电荷有作用力，因此在静电场中移动电荷，静电场力要做功。

但静电场中沿任意路径移动电荷一周回到原来的位置，电场力所做的功恒为零，即静电场力做功与路径无关，或静电场强的环路积分恒为零。

静电场的这一性质称为静电场的环路定理。

根据静电场的这一性质可引入电势来描述电场，就好像在重力场中重力做功与路径无关，可引入重力势描述重力场一样。

电场中某一点的电势定义为把单位正电荷从该点移动到电势为零的点，电场力所做的功。

通常选择无限远点的电势为零，因此某点的电势就等于把单位正电荷从该点移动到无限远，电场力所做的功，表示为：电势的单位为V（伏），1V=1J/C（1焦/库）。

静电场中电势相等的点构成一些曲面，这些曲面称为等势面。

电力线总是与等势面正交，并指向电势降低的方向，因此静电场中等势面的分布就绘出了电场分布。

电势虽然是引入描述电场的一个辅助量，但它是标量，运算比矢量运算简单，许多具体问题中往往先计算电势，再通过电势与场强的关系求出场强。

电路问题中电势和电势压（即电压）是一个很有用的概念。

电路中电位的定理定律及其电位的计算公式电位定理和定律是电学中一些重要的原理和公式，用于计算电路中各点之间电势差和电势能的分布。

下面是电位定理定律的详细介绍。

电位定理：电位定理又称为电势定理，是基于库仑定律而推导出来的。

电位定理指出，对于带电体系中的两个点A和B，单位正电荷从A点移动到B点时所作的功等于A点的电势能减去B点的电势能。

数学表达式为：\(\Delta V = V_B - V_A = -\int_A^B \mathbf{E \cdot dl} \)其中，\(\Delta V\)表示两点之间的电势差，\(V_A\)和\(V_B\)分别表示A点和B点的电势，\(\mathbf{E}\)表示电场强度，\(\mathbf{dl}\)表示电场强度方向上的微小位移。

电势差的计算公式：电势差可以通过不同方法计算，下面列举几种常见的情况：1.对于均匀电场中的两点，电势差等于两点间的电场强度与两点间距离的乘积，即：\(\Delta V = E \cdot d\)其中，\(E\)表示电场强度，\(d\)表示两点间的距离。

2.对于均匀电场中的直线电容器，电势差等于电场强度与两极板间距离的乘积，即：\(\Delta V = E \cdot l\)其中，\(E\)表示电场强度，\(l\)表示两极板间的距离。

3.对于非均匀电场中的两点，可以通过积分求解：\(\Delta V = -\int_A^B \mathbf{E \cdot dl} \)其中，\(\mathbf{E}\)表示电场强度，\(\mathbf{dl}\)表示微小位移。

电位定律：电位定律是基于电位差的定义而推导出来的。

它指出，两个电势相同的点之间以及电势差相等的路径上的电场做的功都相等。

数学表达式为：\(\Delta W = q(\Delta V) = 0\)其中，\(\Delta W\)表示电场对电荷做的功，\(q\)表示电荷量，\(\Delta V\)表示电势差。

最基本的电路计算是串联分压、并联分流。

电场力把单位正电荷从某点移到无穷远点所作的功，称该点的电位。

无穷远点习惯称作参考点，其电位为零。

电路分析时常把参考点选在电路中的某一点，用符号┻表示。

1-3电路中电位的计算1.电位（2）电位的应用2V3V5V +++---a b c d1Ω4Ω“┻”接地符号，虽称接地但并非真正与大地相连。

电路中某点电位，等于该点到参考点间的电压。

电位是一个相对量，它与参考点的选择有关。

电子电路常用电位表示。

（1）有关概念2.电位的计算（1）计算步骤电位的计算，可按照下述步骤进行1)选定电位参考点；2)假设电流正方向；3)利用全电路欧姆定律计算出电路中的电流；4)凡电势E的正方向与电流正方向一致者取正号，反之取负号；5)关联正方向时，电阻压降为正，反之为负；现结合上述步骤，举例加以说明。

4Ω电阻上的电压U cd =V c －V d= 5－（－3）＝8V 4Ωcd =V c d = 80＝8V 1Ω电阻上的电压U ab =V a －V b = －1－0＝－1V （2）电位的计算•求V a 、V b 、V c ，V d =02V3V5V+++---a b c d1Ω4Ω1Ω电阻上的电压U ab a －V b = 2－3＝－1V V a =2V •求V a 、V d 、V c ，V b =0V d =－3V 电位是一个相对概念，电位的数值、代数符号与参考点的选择有关。

而电压是绝对值。

U ab = －1VV c =8V V b =3V U ab = －1VV a =－1V V c =5V U cd = 8VU cd = 8V。

电位的概念及计算电位是物体在电场中由于电荷分布产生的电势能与单位正电荷相对的大小。

在物理学中，电位常常使用V来表示，单位是伏特（Volt，V）。

电位的产生是由于电荷之间的相互作用。

电场是由电荷产生的，而电荷在电场中受到电场力的作用。

电场力的大小与电荷的大小和电势差有关。

当电荷在电场中移动时，如果其所受到的电场力没有消耗掉全部的势能，那么剩余的部分将被转化为运动能。

这个转化的过程就是电位的产生。

电位的计算可以使用库仑定律来进行。

库仑定律描述了两个电荷之间的相互作用力。

根据库仑定律可以得出两个电荷之间的电场强度，从而可以计算出电场力对电荷所做的功。

电场力对电荷所做的功就是电位能。

具体来说，我们可以通过以下公式来计算电位：V=k*Q/r其中，V表示电位，k是库仑常数，Q表示电荷的大小，r表示电荷与参考点之间的距离。

在实际应用中，通常将地球作为参考点，即地球的电势为零。

这样，计算物体的电位时，只需要计算物体与地球之间的电势差即可。

电势差的计算公式为：ΔV=V2-V1其中，ΔV表示电势差，V2表示物体2的电势，V1表示物体1的电势。

如果需要计算对于其中一点的电势，可以通过积分来进行。

积分路径为从无穷远处到所选点。

积分的结果即为该点的电势。

在电路中，电位也具有重要的意义。

电位差可以用来表示电路中电能的转换情况。

电路中的电源可以提供电势差，而电器元件则可以消耗电势差，并将其转化为其他形式的能量，如热能、光能等。

除了平静的电位，还存在静电位（静电势）和动电位（动电势）的概念。

静电位是指电位不随时间变化的电位。

静电位通常是由静电场产生的。

而动电位则是指由于电磁感应或电流变化引起的电位变化，具有时间上的变化。

总之，电位是物体在电场中由于电荷分布产生的电势能与单位正电荷相对的大小。

通过库仑定律可以计算电位。

电位在物理学和电路中均有重要应用。

静电位和动电位描述了电位的不同情况。
