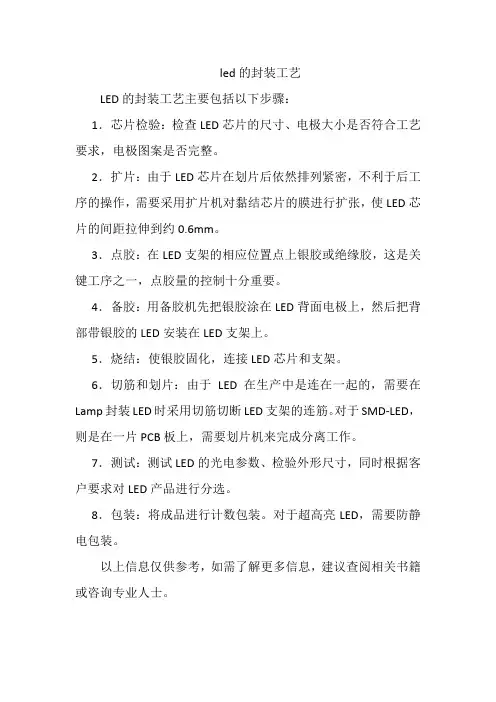

led的封装工艺
LED的封装工艺主要包括以下步骤:
1.芯片检验:检查LED芯片的尺寸、电极大小是否符合工艺要求,电极图案是否完整。
2.扩片:由于LED芯片在划片后依然排列紧密,不利于后工序的操作,需要采用扩片机对黏结芯片的膜进行扩张,使LED芯片的间距拉伸到约0.6mm。
3.点胶:在LED支架的相应位置点上银胶或绝缘胶,这是关键工序之一,点胶量的控制十分重要。
4.备胶:用备胶机先把银胶涂在LED背面电极上,然后把背部带银胶的LED安装在LED支架上。
5.烧结:使银胶固化,连接LED芯片和支架。
6.切筋和划片:由于LED在生产中是连在一起的,需要在Lamp封装LED时采用切筋切断LED支架的连筋。
对于SMD-LED,则是在一片PCB板上,需要划片机来完成分离工作。
7.测试:测试LED的光电参数、检验外形尺寸,同时根据客户要求对LED产品进行分选。
8.包装:将成品进行计数包装。
对于超高亮LED,需要防静电包装。
以上信息仅供参考,如需了解更多信息,建议查阅相关书籍或咨询专业人士。

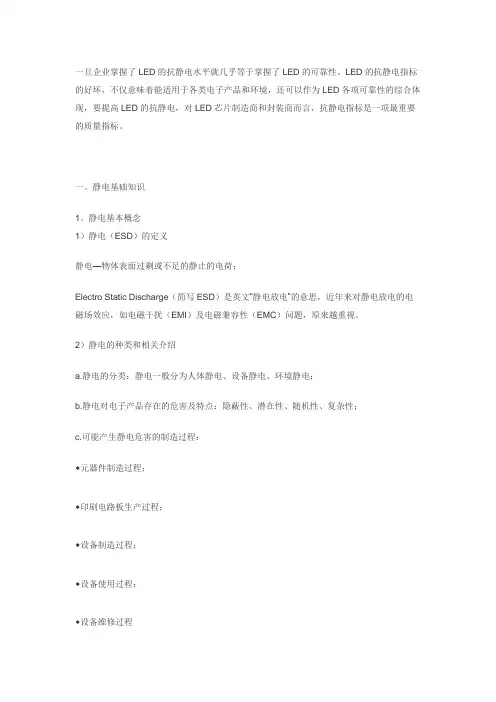

一旦企业掌握了LED的抗静电水平就几乎等于掌握了LED的可靠性。
LED的抗静电指标的好坏,不仅意味着能适用于各类电子产品和环境,还可以作为LED各项可靠性的综合体现,要提高LED的抗静电,对LED芯片制造商和封装商而言,抗静电指标是一项最重要的质量指标。
一、静电基础知识1、静电基本概念1)静电(ESD)的定义静电—物体表面过剩或不足的静止的电荷;Electro Static Discharge(简写ESD)是英文“静电放电”的意思,近年来对静电放电的电磁场效应,如电磁干扰(EMI)及电磁兼容性(EMC)问题,原来越重视。
2)静电的种类和相关介绍a.静电的分类:静电一般分为人体静电、设备静电、环境静电;b.静电对电子产品存在的危害及特点:隐蔽性、潜在性、随机性、复杂性;c.可能产生静电危害的制造过程:◆元器件制造过程;◆印刷电路板生产过程;◆设备制造过程;◆设备使用过程;◆设备维修过程2、静电产生原因1)物质结构:电子受外力而脱离轨道,这个外力包括各种能量,如动能、位能、热能、化学能等,在日常生活中,任何不同物质的物体接触后再分离,即可产生静电。
2)产生静电的物质内部特征:a.由于不同物质使电子脱离原来的物体表面所需要的逸出功有所区别,因此,当它们两者紧密接触时,在接触面上就发生电子转移。
逸出功小的物质失去电子而带正电荷,逸出功大的物质增加电子而带负电荷。
各种物质逸出功的不同是产生静电的基础。
b.静电的产生于物质的导电性能有很大关系,它们用电阻率来表示。
电阻率越小,则导电性能越好,根据大量实验得出的结论:电阻率为1012Ω.cm的物质最容易产生静电,而大于1016Ω.cm或小于109Ω.cm的物质都不容易产生静电,因此,电阻率是静电能否积聚的条件。
c.物质的介电常数是决定静电电容的主要因素,它与物质的电阻率一起影响着静电产生的结果。
3)产生静电的外部条件作用:摩擦起电、附着带电、感应起电、极化起电。

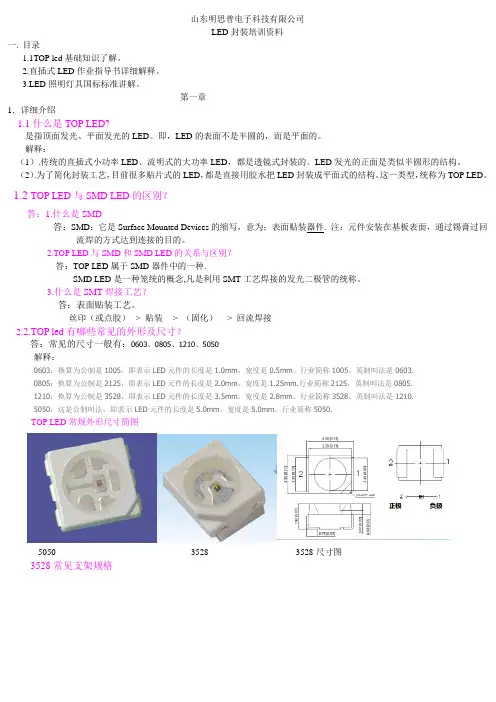

山东明思普电子科技有限公司LED封装培训资料一.目录1.1TOP led基础知识了解。
2.直插式LED作业指导书详细解释。
3.LED照明灯具国标标准讲解。
第一章1.详细介绍1.1什么是TOP LED?是指顶面发光、平面发光的LED。
即,LED的表面不是半圆的,而是平面的。
解释:(1).传统的直插式小功率LED、流明式的大功率LED,都是透镜式封装的。
LED发光的正面是类似半圆形的结构。
(2).为了简化封装工艺,目前很多贴片式的LED,都是直接用胶水把LED封装成平面式的结构。
这一类型,统称为TOP LED。
1.2 TOP LED与SMD LED的区别?答:1.什么是SMD答:SMD:它是Surface Mounted Devices的缩写,意为:表面贴装器件. 注:元件安装在基板表面,通过锡膏过回流焊的方式达到连接的目的。
2.TOP LED与SMD和SMD LED的关系与区别?答:TOP LED属于SMD器件中的一种.SMD LED是一种笼统的概念,凡是利用SMT工艺焊接的发光二极管的统称。
3.什么是SMT焊接工艺?答:表面贴装工艺。
丝印(或点胶)--> 贴装--> (固化)--> 回流焊接2.2.TOP led有哪些常见的外形及尺寸?答:常见的尺寸一般有:0603、0805、1210、5050解释:0603:换算为公制是1005,即表示LED元件的长度是1.0mm,宽度是0.5mm。
行业简称1005,英制叫法是0603.0805:换算为公制是2125,即表示LED元件的长度是2.0mm,宽度是1.25mm.行业简称2125,英制叫法是0805.1210:换算为公制是3528,即表示LED元件的长度是3.5mm,宽度是2.8mm。
行业简称3528,英制叫法是1210.5050:这是公制叫法,即表示LED元件的长度是5.0mm,宽度是5.0mm。
行业简称5050.TOP LED常规外形尺寸简图5050 3528 3528尺寸图3528常见支架规格1.3简单介绍TOP LED 的生产工艺过程。
LED封装材料基础知识
封装材料是LED(发光二极管)的基础知识,是LED的发光驱动能量
和散热解决方案。
它的主要任务是用来固定LED,提供耦合和遮蔽,以满
足要求的电学特性;另外,它还可以用来改变LED光学特性。
它是用环氧
树脂电镀封装技术将LED的封装体封装在LED主体上的。
它的具体材料可
以分为塑料和金属,它们的特点分别为:
塑料:主要由PPS、PC、PP等材料制成,具有较强的耐热性能,但有
一定的热膨胀率,可以依赖热熔材料将LED封装体封装在LED主体上。
同时,塑料封装技术对电阻温度的控制特别重要,其中使用的材料热导率很
低(热导率0.2w/m-k),能够有效降低LED因热而引起的温度升高。
金属:金属封装技术主要是采用铝合金材料包裹LED,由于铝合金具
有良好的散热性能和电磁屏蔽性能,故而能够有效地降低LED半导体温度,同时具有良好的发光特性。
此外,由于金属封装体的电磁屏蔽性能优良,
故而在高讯号密度的地方和高速应用方面很有利。
总之,LED封装材料对于LED性能起到至关重要的作用,塑料和金属
都有它们自己的特点,在使用上应该根据适当地环境和应用条件进行选择。
白光LED封装的基础知识白光LED (Light-Emitting Diode) 是一种能够发射出白光的半导体光源。
它是一种高效能、长寿命、无污染、低电压操作和小尺寸的光源,因此在照明、显示、室内和室外装饰等领域得到了广泛应用。
下面是关于白光LED封装的基础知识。
1.白光LED的构成:2.LED芯片:3.封装材料:封装材料是保护LED芯片并对光进行聚焦和散射的重要组成部分。
通常使用的材料有环氧树脂、硅胶、聚合物等,其中环氧树脂是最常见的一种。
封装材料的选择可以影响到LED的耐热性、耐湿性和耐光性等特性。
4.封装类型:常见的白光LED封装类型包括:二氧化硅模制封装(DIP)、瓷制封装、表面贴装(SMT)封装等。
每种封装类型都有不同的优缺点,适用于不同的应用场景。
5.色温和色彩指数:白光LED的发光颜色可以通过不同的荧光或磷光材料来调节,以满足不同的照明需求。
色温是用来描述白光颜色的参数,单位为开尔文(K)。
常见的色温有暖白色(2700-3500K)、自然白色(4000-5000K)、冷白色(5500-6000K)等。
色彩指数(CRI)则用来评估光源显示颜色的准确程度,数值越大代表颜色越自然。
6.光通量和光效:光通量是描述光源总发光量的参数,单位为流明 (lm)。
光效是指光源单位功率所产生的光输出效果,单位为流明/瓦特 (lm/W)。
光通量和光效是评价白光LED性能的重要指标,对于照明应用来说尤为重要。
7.热管理:由于LED的工作过程会产生热量,良好的热管理是确保LED长寿命和稳定性能的关键。
常用的热管理方式包括散热片、散热胶和金属基板等。
8.应用领域:白光LED在照明、显示、室内和室外装饰等领域有广泛应用。
在照明方面,它可以代替传统的白炽灯、荧光灯等光源,用于家庭照明、商业照明、道路照明等;在显示方面,它被广泛应用于电视、显示屏、手机、平板电脑等产品;在室内和室外装饰方面,它被用于灯带、灯泡、车辆装饰等。

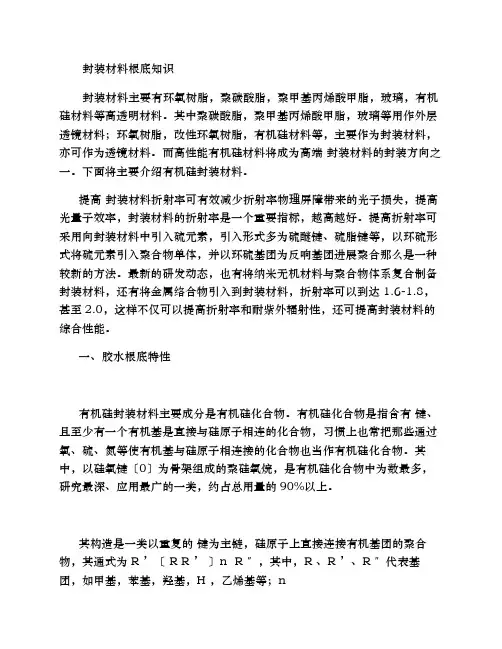

封装材料根底知识封装材料主要有环氧树脂,聚碳酸脂,聚甲基丙烯酸甲脂,玻璃,有机硅材料等高透明材料。
其中聚碳酸脂,聚甲基丙烯酸甲脂,玻璃等用作外层透镜材料;环氧树脂,改性环氧树脂,有机硅材料等,主要作为封装材料,亦可作为透镜材料。
而高性能有机硅材料将成为高端封装材料的封装方向之一。
下面将主要介绍有机硅封装材料。
提高封装材料折射率可有效减少折射率物理屏障带来的光子损失,提高光量子效率,封装材料的折射率是一个重要指标,越高越好。
提高折射率可采用向封装材料中引入硫元素,引入形式多为硫醚键、硫脂键等,以环硫形式将硫元素引入聚合物单体,并以环硫基团为反响基团进展聚合那么是一种较新的方法。
最新的研发动态,也有将纳米无机材料与聚合物体系复合制备封装材料,还有将金属络合物引入到封装材料,折射率可以到达1.6-1.8,甚至2.0,这样不仅可以提高折射率和耐紫外辐射性,还可提高封装材料的综合性能。
一、胶水根底特性有机硅封装材料主要成分是有机硅化合物。
有机硅化合物是指含有键、且至少有一个有机基是直接与硅原子相连的化合物,习惯上也常把那些通过氧、硫、氮等使有机基与硅原子相连接的化合物也当作有机硅化合物。
其中,以硅氧键〔0〕为骨架组成的聚硅氧烷,是有机硅化合物中为数最多,研究最深、应用最广的一类,约占总用量的90%以上。
其构造是一类以重复的键为主链,硅原子上直接连接有机基团的聚合物,其通式为R ’〔R R ’ 〕n R 〞,其中,R 、R ’、R 〞代表基团,如甲基,苯基,羟基,H ,乙烯基等;n为重复的键个数〔n 不小于2〕。
有机硅材料构造的独特性:〔1〕原子上充足的基团将高能量的聚硅氧烷主链屏蔽起来;〔2〕无极性,使分子间相互作用力十分微弱;〔3〕键长较长,键键角大。
〔4〕键是具有50%离子键特征的共价键〔共价键具有方向性,离子键无方向性〕。
由于有机硅独特的构造,兼备了无机材料与有机材料的性能,具有外表张力低、粘温系数小、压缩性高、气体渗透性高等根本性质,并具有耐上下温、电气绝缘、耐氧化稳定性、耐候性、难燃、憎水、耐腐蚀、无毒无味以及生理惰性等优异特性。
led培训资料LED(Light Emitting Diode)发光二极管,作为一种新型的照明材料,由于其高效、节能、环保等优势,已被广泛应用于室内照明、户外广告等领域。
LED技术的飞速发展,也带来了对LED行业人才的需求。
因此,LED培训资料成为越来越多人关注的话题。
一、LED技术概述LED是一种半导体器件,通过电流的作用,激发半导体材料发光。
相比传统的照明设备,LED照明具有耗能低、寿命长、抗震抗振等特点。
LED技术的不断进步,也使LED产品在色彩、亮度、光效等方面得到了显著提升。
二、LED培训资料内容1. LED基础知识:LED的工作原理、结构、发光原理等基础知识是LED培训资料的重要内容。
学员需了解LED的内部结构和工作原理,为后续学习奠定基础。
2. LED灯珠封装:LED灯珠封装是LED产品中的核心环节。
LED培训资料通常包括LED灯珠封装的工艺流程、封装材料的选择、封装技术的应用等内容。
3. LED驱动电源:LED驱动电源是LED照明产品的重要组成部分,直接影响LED的发光效果和稳定性。
LED培训资料会介绍LED驱动电源的种类、工作原理、选型原则等内容。
4. LED照明设计:LED照明设计是LED行业的核心竞争力之一。
LED培训资料通常包括LED照明设计的原理、方法、实例分析等内容,帮助学员掌握LED照明产品的设计技能。
5. LED应用案例:LED在室内照明、户外广告、汽车照明等领域具有广泛应用。
LED培训资料通常会结合具体案例,介绍LED在不同领域的应用,帮助学员理解LED技术在实际生产中的应用价值。
三、LED培训资料的学习方法1. 理论学习:LED培训资料通常包括大量的理论知识,学员需要通过课堂学习、自主学习等方式掌握LED的基础知识和技术要点。
2. 实践操作:LED培训资料通常会配备实验课程,学员通过实际操作LED灯珠的封装、LED照明产品的设计等项目,提升实际操作能力。
3. 实地考察:LED培训资料中通常会安排实地考察,学员可以走进LED生产企业、LED照明工程项目等地点,了解LED行业的实际情况,加深对LED技术的认识。
LED的注意事项及基础知识使用LED注意事项1. 焊接溫度在260℃左右,時間控制在5S以內,焊接點離膠體底部在2.5mm以上,電烙鐵一定要接地.2. 请勿带电焊接LED.3.通電情況下,避免在80℃以上高溫作業,如有高溫作業一定要做好散熱.4.靜電:①所有與兰、绿、白、紫LED相關作業人員一定要做好防靜電如: 帶靜電環,穿靜電衣,靜電鞋.②帶有線靜電環時,靜電環要接地.並且地线与市地线电位差不超过5V或者阻抗不超过25Ω.③作業機台及作業桌面均需加裝地線.5.使用LED时電流最好不要超過20mA,最好使用15-19mA的電流.6.器件不可与发热元件靠得太近,工作条件不可超过其规定的极限.7.安装LED时,建议用导套定位,务必不要在引脚变形的情况下安装.8.在焊接温度回到正常以前,应避免LED受到任何震动或外力.9.如需要清洁LED,建议用超声波清洗LED,如暂时没有超声波清洗机可暂用酒精代替,但清洁时间不要超过一分钟.注:勿用有机溶剂(如丙酮,天那水)清洗或擦拭LED胶体,造成发光不正常或胶体内部破裂,导至LED内部金线与晶片过接破坏.10.LED在弯脚或折脚时请不要离胶体太近,应与胶体保持2mm以上的距离,否则会使LED胶体里面支架与金线分离,管脚在同一处的折叠次数不能超过三次,管脚弯成90°,再回到原位置为1次 .LED使用静电敏感注意事项蓝光、纯绿光、蓝绿光、白光、紫光、紫红光发光二极管属于一级防静电敏感器件,在手持和封装生产过程中, 请 注意采取适当的防范措施,以下仅供参考必须能防止静电产生:组装人员操作时需穿戴防静电服装(如防静电衣服、帽子、鞋子、指套或手套等)必须能迅速将其表面或内部的静电散逸:组装操作人员需配戴防静电手腕带。
能提供屏蔽保护受静电突然放电或电场冲击:① 组装台(工作台)需使用防静电台垫,且接地。
② 盛装LED需使用防静电元件盒。
③ 烙铁、切脚机、锡炉(或自动回流焊设备)均需接地作业过程中,尽可能避免直接触摸发光管之管脚,取放时尽可能触拿胶体部分。
LED基础知识手册一、LED的结构及发光原理50年前人们已经了解半导体材料可产生光线的基本知识,第一个商用二极管产生于1960年。
LED是英文light emitting diode(发光二极管)的缩写,它的基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用,所以LED的抗震性能好。
发光二极管的核心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n 型半导体之间有一个过渡层,称为p-n结。
在某些半导体材料的PN结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能。
PN结加反向电压,少数载流子难以注入,故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管,通称LED。
当它处于正向工作状态时(即两端加上正向电压),电流从LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线,通常被用在电子器具来显示电路是否关闭或打开的指示灯, 光的强弱与电流有关。
透明的环氧半导体晶片LED环氧围封下伸出的那两条线或者"灯泡"显示出LED应怎样加连接到电路,LED导线的负极是以两种方法来显示,一种是由灯泡的平面,第二种是两条线当中短的那条线,负极导线应连接到电池负端,LED运行电压相对很低大约只有1到4伏电压,吸取的电流也大约只有10到40毫安.发光二极管最重要的一部分就是在灯泡中央的半导体晶片,晶片有两个由接口分离的区域,P区域是由正电荷控制,而n区域是由负电荷控制,这个接口充当了P和n电子流动的挡板,只有当半导体晶片的电压足够时,电流才开时流动和电子穿过接口进入到P区域,什么使LED发出光和什么决定了发光二的颜色当足够的电压到达晶片穿过发光二极管的导线,电子就非常容易的在P和N的区域穿过分隔处,在P区域正电荷比负电荷要多很多,在n区域中的电子比正电荷多,当电压和电流开始流动,在N区域的电子就有足够的能源移动穿过分隔处进入P区域,由于共有的库仑力的正负电荷之间的互相吸引P区域电子立即吸引到正电荷,当电子足够的移动到与P区域的正电荷的接近,这两种电荷就"重新结合" 每次电子和正电荷结合时,电位能转变为电磁能,每次正负电荷的重新结合时,电磁能的量子以半导体材料的频率特性的光电形式发出(通常是镓,砷和磷的化学元素结合)只有当光量子在非常狭的频率范围内才可以发射光不同的半导体材料使发光二极管发出不同的颜色和需要不同的能量去使它们变亮.发光二极管发出的能量有多少所需的电压引起电子流动穿过P-n分隔处和电能是同恒量的,不同颜色的发光二极管发出单色的显眼光,发光二极管发出光的能量(E)是和电子电荷(q)有关和所需的电压(V)使发光二极管发光E = qV 焦耳,这个公式简单的说明了电压和电能是同恒量的.恒量q是指一个单电子的电荷-1.6 x 10-19库仑(电量单位)找出来自电压的能量假如测量流过发光二极管导线的电压,你希望找出使发光二极管发出光所需的相应能量.比如说发红光的发光二极管和所测电压和导线是1.7伏,那么使二极管发光所需的能量是E = qV 或者E = -1.6 x 10-19 (1.71) 焦耳找出波长或频率光的频率和光的波长有关联,分光仪可以用来检查由发光二极管发出的光和估计由LED发出光的最高峰值.但我们更喜欢检测由LED所发出的光强度,.C是代表光的速度(3 x 108 米每秒)而是代表由分光仪读取的光波长(以纳米或10-9 米为单位).假如你从分光仪器中观察发红光的二极管,你会发现LED发出的最高的强度颜色范围和从分光仪读取的波长是相符合的= 660 nm or 660 x 10-9 m.二、LED光源的特点1. 电压:LED使用低压电源,供电电压在6-24V之间,根据产品不同而异,所以它是一个比使用高压电源更安全的电源,特别适用于公共场所。
LED基础知识培训教程一、什么是 LEDLED 即发光二极管,是一种能够将电能转化为光能的半导体器件。
与传统的白炽灯、荧光灯相比,LED 具有诸多优势,如高效节能、寿命长、色彩丰富、环保等。
LED 的核心部分是由半导体材料制成的芯片,当电流通过芯片时,电子与空穴在其中复合并释放出能量,从而产生光。
LED 所发出的光的颜色取决于半导体材料的种类和掺杂情况。
二、LED 的工作原理LED 的工作原理基于半导体的特性。
在半导体中,存在导带和价带,当施加正向电压时,电子从价带被激发到导带,与空穴复合时释放出光子,产生光。
其发光效率与芯片的材料、结构以及封装工艺等因素密切相关。
优质的材料和先进的工艺能够提高 LED 的发光效率,降低能耗。
三、LED 的优点1、节能高效LED 具有极高的电光转换效率,能够将大部分电能转化为光能,相比传统照明灯具,节能效果显著。
2、寿命长LED 的使用寿命通常可达数万小时,远远超过了传统灯具,减少了更换灯具的频率和成本。
3、色彩丰富可以通过调整半导体材料和工艺,制造出各种颜色的光,包括红、绿、蓝、黄、白等,满足不同场景的需求。
4、响应速度快LED 能够在极短的时间内开启和关闭,适用于需要快速响应的场合,如交通信号灯。
5、环保LED 不含有汞等有害物质,对环境友好,符合现代社会对环保的要求。
四、LED 的分类1、按颜色分类可分为单色 LED、双色 LED 和全彩 LED。
单色 LED 只能发出一种颜色的光,双色 LED 可以发出两种颜色的光,全彩 LED 则可以通过控制不同颜色芯片的发光强度,实现多种颜色的组合。
2、按功率分类分为小功率 LED、中功率 LED 和大功率 LED。
小功率 LED 通常用于指示灯、电子设备的背光源等;中功率 LED 适用于室内照明;大功率 LED 则常用于户外照明、路灯等。
3、按封装形式分类有直插式 LED、贴片式 LED 和 COB(Chip on Board)封装 LED 等。
LED封装材料基础知识LED封装材料主要有环氧树脂,聚碳酸脂,聚甲基丙烯酸甲脂,玻瑪,有机硅材料等高透明材料。
其中聚碳酸脂,聚甲基丙烯酸甲脂,玻璃等用作外层透鏡材料;环氧树脂,改性环氧树脂,有机硅材料等,主要作为封装材料,亦可作为透镜材料。
而高性能有机硅材料将成为高端LED封装材料的封装方向之一。
下面将主要介绍有机硅封装材料。
提高LED封装材料折射率可有效减少折射率物理屏障带来的光子损失,提高光量子效率,封装材料的折射率是一个重要指标,越高越好。
提高折射率可采用向封装材料中引入硫元素,引入形式多为硫瞇键、硫脂键等,以环硫形式将硫元素引入聚合物单体,并以环硫基团为反应杀团进行聚合则是一种较新的方法。
最新的研发动态,也有将纳米无机材料与聚合物体系复合制备封装材料,还有将金属络合物引入到封装材料,折射率可以达到,甚至,这样不仅可以提高折射率和耐紫外辐射性,还可提高封装材料的综合性能。
一、胶水基础特性有机硅化合物一聚硅氧烷简介有机硅封装材料主要成分是有机硅化合物。
有机硅化合物是指含有Si-0键、且至少有一个有机基是直接与硅原子相连的化合物,习惯上也常把那些通过氧、硫、氮等使有机基与硅原子相连接的化合物也当作有机硅化合物。
其中,以硅氣键(-Si-O-Si-)为骨架组成的聚硅氧烷,是有机硅化合物中为数最多,研究最深、应用最广的一类,约占总用量的90%以上。
结构其结构是一类以重复的Si-0键为主链,硅原子上直接连接有机基团的聚合物,其通式为R' ---(Si R R' ---0) n-一R”,其中,R、R'、R”代表基团,如甲基,苯基,痉基,H,乙烯基等;n 为重复的Si-0键个数(n不小于2)。
有机硅材料结构的独特性:(1) Si原子上充圧的基团将高能量的聚硅氧烷主链屏蔽起来:(2) C-H无极性,使分子间相互作用力十分微弱;(3) Si-0键长较长,Si-0-Si键键角大。
(4) Si-0键是具有50%离子键特征的共价键(共价键具有方向性,离子键无方向性)。
性能由于有机硅独特的结构,兼备了无机材料与有机材料的性能,具有表面张力低、粘温系数小、压缩性高、气体渗透性高等基本性质,并具有耐高低温、电气绝缘、耐氧化稳定性、耐候性、难燃、憎水、耐腐蚀、无毒无味以及生理惰性等优异特性。
耐温特性:有机硅产品是以硅一氧(Si—o)键为主链结构的,C-C键的键能为347k J/mo I, Si-0 键的键能在有机硅中为462kJ/moI,所以有机硅产品的热稳定性高,高温下(或辐射照射)分子的化学键不断裂、不分解。
有机硅不但可耐高温,而且也耐低温,可在一个很宽的温度范围內使用。
无论是化学性能还是物理机械性能,随温度的变化都很小。
耐候性:有机硅产品的主链为一Si-0-,无双键存在,因此不易被紫外光和臭氧所分解。
有机硅具有比其他高分子材料更好的热稳定性以及耐辐照和耐候能力。
有机硅中自然环境下的使用寿命可达几十年。
电气绝缘性能:有机硅产品都具有良好的电绝缘性能,其介电损耗、耐电压、耐电弧、耐电晕、体积电阻系数和表面电阻系数等均在绝缘材料中名列前茅,而且它们的电气性能受温度和频率的影响很小。
因此,它们是一种稳定的电绝缘材料,被广泛应用于电子、电气工业上。
有机硅除了具有优良的耐热性外,还具有优异的拒水性,这是电气设备在湿态条件下使用具有高可靠性的保障。
生理惰性:聚硅氧烷类化合物是已知的最无活性的化合物中的一种。
它们十分耐生物老化,与动物体无排异反应,并具有较好的抗凝血性能。
低表面张力和低表面能:有机硅的主链十分柔顺,其分子间的作用力比碳氢化合物要弱得多,因此,比同分子量的碳氢化合物粘度低,表而张力弱,表而能小,成膜能力企。
这种低表而张力和低表面能是它获得多方面应用的主要原因:疏水、消泡、泡沬稳定、防粘、润滑、上光等各项优异性能。
有机硅化合物的用途由于有机硅具有上述这些优异的性能,因此它的应用范围非常广泛。
它不仅作为航空、尖端技术、军事技术部门的特种材料使用,而且也用于国民经济各行业,其应用范囲已扩到:建筑、电子电气、半导体、纺织、汽车、机械、皮革造纸、化工轻工、金属和油漆、医药医疗等行业。
其中有机硅主要起到密封、粘合、润滑、绝缘、脱模、消泡、抑泡、防水、防潮、惰性填充等功能。
随着有机硅数量和品种的持续増长,应用领域不斷拓宽,形成化工新材料界独树一帜的重要产品体系,许多品种是其他化学品无法替代而又必不可少的。
LED封装用有机硅材料特性简介LED封装用有机硅材料的要求:光学应用材料具有透光率高,热稳定性好,应力小,吸湿性低等特殊要求,一般甲基类型的硅树脂25"C时折射率为左右,而苯基类型的硅树脂折射率要高,可以做到以上,450 nm波长的透光率要求大于95%。
在固化前有适当的流动性,成形好;固化后透明、硬度、企度高,在高湿环境下加热后能保持透明性。
主要技术指标有:折射率、粘度、透光率、无机离子含量、固化后硬度、线性膨胀系数等等。
材料光学透过率特性石英玻璃、硅树脂和环氧树脂的透过率如图1所示。
硅树脂和环氧树脂先注入模具,高温固化后脱模,形成厚度均匀为5mm的样品。
可以看到,环氧树脂在可见光范囲具有很高的透过率,某些波长的透过率甚至超过了95% ,但环氧树脂在紫外光范围的吸收损耗较大,波长小于380 nm时,透过率迅速下降。
硅树脂在可见光范围透过率接近92%,在紫外光范围内要稍低一些,但在320 nm 时仍然高于88%,表现出很好的紫外光透射性质;石英玻璃在可见光和紫外图1 5种不同封装材料的光透过率光范围的透过率都接近95%,是所有材料里面紫外光透过率最高的。
对于紫外LED封装,石英玻璃具有最高的透过率,有机硅树脂次之,环氧树脂较差。
然而尽管石英玻璃紫外光透过率高,但是其热加工温度高,并不适用于LED芯区的密封,因此在LED封装工艺中石英玻璃一般仅作为透镜材料使用。
由于石英玻璃的耐紫外光辐射和耐热性能已经有很多报道,仅对常用于密封LED芯区的环氧树脂和有机硅树脂的耐紫外光辐射和耐热性能进行研究。
耐紫外光特性研究了环氧树脂A和B以及有机硅树脂A和B在封装波长为395 nm和375 nm的LED芯片时的老化情况,如图2所示。
实验中,每个LED的树脂涂层厚度均为2 mmo可以看到,环氧树脂材料耐紫外光辐射性能都较差,连续工作时,紫外LED输出光功率迅速衰减,100hE输出光功率均下降到初始的50%以下;200 h后,LED的输出光功率已经非常微弱。
对于脂环族的环氧树脂B,在375 nm的紫外光照射下衰减比395 nm时要快,说明对紫外光波长较为敏感,由于375 nm的紫外光光子能量较大,破坏也更为严重。
双酚类的环氧树脂A在375 nm 和395 nm的紫外光照射下都迅速衰减,衰减速度基本一致。
尽管双酚类的环氧树脂A在375 nm和395 nm时的光透过率要略高于脂环族类的环氧树脂B,但是由于环氧树脂A含有苯环结构,因此在紫外光持续照射时,衰减要比环氧树脂B要快。
图2环氧树脂和硅树脂的紫外老化尽管双酚类的环氧树脂A在375 nm和395 nm时的光透过率要略高于脂环族类的环氧树脂B,但是由于环氧树脂A含有苯环结构,因此在紫外光持续照射吋,衰减要比环氧树脂B要快。
测量老化前后LED芯片的光功率,发现老化后LED的光功率基本上没有衰减。
这说明,光功率的衰减主要是由紫外光对环氧树脂的破坏引起的。
环氧树脂是高分子材料,在紫外线的照射下,高分子吸收紫外光子,紫外光子光子能量较大,能够打开高分子间的键链。
因此,在持续的紫外光照射下,环氧树脂的主链慢慢被破坏,导致主链降解,发生了光降解反应,性质发生了变化。
实验表明,环氧树脂不适合用于波长小于380 nm的紫外LED芯片的封装。
相对环氧树脂,硅树脂表现出了良好的耐紫外光特性。
经过近1 500 h老化后,LED输出光功率虽然有不同程度的衰减,但是仍维持在85%以上,衰减低于15%。
这可能与硅树脂和环氧树脂间的结构差异有关。
硅树脂的主要结构包括Si和0,主链Si-0-Si是无机的,而且具有较高的键能;而环氧树脂的主链主要是C-C或C-0,键能低于Si-0o由于键能较高,硅树脂的性能相对要稳定。
因此,硅树脂具有良好的耐紫外光特性。
耐热性LED封装对材料的耐热性提出了更高的要求。
从图3可以看出,环氧树脂和硅树脂具有较好的承受紫外光辐照的能力。
因此,对其热稳定性进行了研究。
图3表示这两种材料在高温老化后mm- 1 厚度时透过率随时间的变化情况。
可以看到,环氧树脂的耐热性较差,经过连续6天的高温老化后,各个波长的透过率都发生了较大的衰减,紫外光范围的衰减尤其严重,环氧树脂样品颜色从最初的清澈透明变成了黄褐色。
图3环氧树脂和硅树脂的150 e高温老化硅树脂表现出了优异的耐热性能。
在150 e的高温环境下,经过14 days的老化后,可见光范围的样品mm-1厚度时透过率只有稍微的衰减,在紫外光范囲也仅有少量的衰减,颜色仍然保持着最初的清澈透明。
与环氧树脂不同,硅树脂以Si-0-Si键为主链,由于Si-0键具有较高的键能和离子化倾向,因此具有优良的耐热性。
光衰特性传统封装的超高亮度白光L ED,配粉胶一般采用环氧树脂或有机硅材料。
如图4所示,分别用环氧树脂和有机硅材料配粉进行光衰实验的结果。
可以看出,用有机硅材料配粉的白光L ED的寿命明显比环氧树脂的长很多。
原因之一是用有机硅材料和环氧树脂配粉的封装工艺不一样,有机硅材料烘烤温度较低,时间较短,对芯片的损伤也小;另外,有机硅材料比环氧树脂更具有弹性,更能对芯片起到保护作用。
图4环氧树脂与有机硅材料配粉的白光L ED光衰特性苯基含量的影响提高LED封装材料折射率可有效减少折射率物理屏障带来的光子损失,提高光量子效率,封装材料的折射率是一个重要指标,越高越好。
硅树脂中苯基含量越大,就越硬,折射率越高(合成的几乎全苯基的硅树脂折射率可达),但因热塑性太大,无实际使用价值,苯基含量一般以20犷50% (质量分数)为宜。
实验发现苯基含量为40%吋(质量分数)硅树脂的折射率约,苯基含量为50%时硅树脂的折射率大于,如图5所示。
所合成的都是高苯基硅树脂,苯基含量都在45%以上,其折射率都在以上,其中一些可以达到以上。
图5 硅树脂的苯基含量(质量分数)与折射率有机硅封装材料应用原理及分析有机硅封装材料一般是双组分无色透明的液体状物质,使用时按A: B=1: 1的比例称量准确,使用专用设备行星式重力搅拌机搅拌,混合均匀,脱除气泡即可用于点胶封装,然后将封装后的部件按产品要求加热固化即可。
• ••有机硅封装材料的固化原理一般是以含乙烯基的硅树脂做基础聚合物,含SiH基硅烷低聚物作交联剂,钧配合物作催化剂配成封装料,利用有机硅聚合物的Si—CH = CH2与Si—H在催化剂的作用下, 发生硅氢化加成反应而交联固化。
