LED 封装的一些介绍以下 :一导电胶、导电银胶导电胶是 IED 生产封装中不行或缺的一种胶水,其对导电银浆要求导电、导热性能要好,剪切强度必定要大 ,且粘结力要强。
二 LED 封装工艺1.LED 的封装的任务是将外引线连结到LED 芯片的电极上 ,同时保护好 LED 芯片 ,而且起到提升光输出效率的作用。
重点工序有装架、压焊、封装。
2.LED 封装形式LED 封装形式能够说是八门五花,主要依据不一样的应用处合采纳相应的外形尺寸 ,LED 按封装形式分类有 Lamp-LED 、TOP-LED 、 Side-LED、SMD-LED 、High-Power-LED 等。
三 LED 封装工艺流程1LED 芯片查验 ?镜检 :资料表面能否有机械损害及麻点麻坑芯片尺寸及电极大小能否切合工艺要求,电极图案能否完好等等2扩片因为 LED 芯片在划片后依旧摆列密切间距很小(约 0.1mm,不利于后工序的操作。
我们采纳扩片机对黏结芯片的膜进行扩充,是 LED 芯片的间距拉伸到约0.6mm。
也能够采纳手工扩充 ,但很简单造成芯片掉落浪费等不良问题。
3点胶在 LED 支架的相应地点点上银胶或绝缘胶。
(关于GaAs、SiC 导电衬底 ,拥有反面电极的红光、黄光、黄绿芯片 ,采纳银胶。
关于蓝宝石绝缘衬底的蓝光、绿光 LED 芯片 ,采纳绝缘胶来固定芯片。
工艺难点在于点胶量的控制,在胶体高度、点胶地点均有详尽的工艺要求。
?因为银胶和绝缘胶在储存和使用均有严格的要求,银胶的醒料、搅拌、使用时间都是工艺上一定注意的事项。
4备胶和点胶相反 ,备胶是用备胶机先把银胶涂在LED 反面电极上 ,而后把背部带银胶的LED 安装在 LED 支架上。
备胶的效率远高于点胶 ,但不是全部产品均合用备胶工艺。
5手工刺片将扩充后 LED 芯片 (备胶或未备胶布置在刺片台的夹具上,LED 支架放在夹具底下 ,在显微镜下用针将LED 芯片一个一个刺到相应的地点上。
LED封装基本知识LED(发光二极管)封装是指发光芯片的封装,相比集成电路封装有较大不同。
LED的封装不仅要求能够保护灯芯,而且还要能够透光,所以LED的封装对封装材料有特殊的要求。
封装简介LED封装技术大都是在分立器件封装技术基础上发展与演变而来的,但却有很大的特殊性。
一般情况下,分立器件的管芯被密封在封装体内,封装的作用主要是保护管芯和完成电气互连。
而LED封装则是完成输出电信号,保护管芯正常工作,输出:可见光的功,既有电参数,又有光参数的设计及技术要求,无法简单地将分立器件的封装用于LED。
自上世纪九十年代以来,LED芯片及材料制作技术的研发取得多项突破,透明衬底梯形结构、纹理表面结构、芯片倒装结构,商品化的超高亮度(1cd以上)红、橙、黄、绿、蓝的LED产品相继问市,2000年开始在低、中光通量的特殊照明中获得应用。
LED的上、中游产业受到前所未有的重视,进一步推动下游的封装技术及产业发展,采用不同封装结构形式与尺寸,不同发光颜色的管芯及其双色、或三色组合方式,可生产出多种系列,品种、规格的产品。
1技术原理大功率LED封装由于结构和工艺复杂,并直接影响到LED的使用性能和寿命,特别是大功率白光LED封装更是研究热点中的热点。
LED封装的功能主要包括:1.机械保护,以提高可靠性;2.加强散热,以降低芯片结温,提高LED性能;3.光学控制,提高出光效率,优化光束分布;4.供电管理,包括交流/直流转变,以及电源控制等。
LED封装方法、材料、结构和工艺的选择主要由芯片结构、光电/机械特性、具体应用和成本等因素决定。
经过40多年的发展,LED封装先后经历了支架式(Lamp LED)、贴片式(SMD LED)、功率型LED(Power LED)等发展阶段。
随着芯片功率的增大,特别是固态照明技术发展的需求,对LED封装的光学、热学、电学和机械结构等提出了新的、更高的要求。
为了有效地降低封装热阻,提高出光效率,必须采用全新的技术思路来进行封装设计。

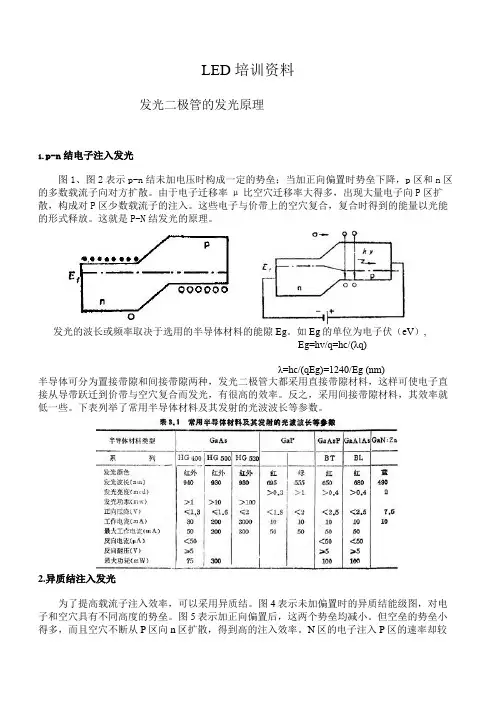

LED 培训资料发光二极管的发光原理1.p-n结电子注入发光图1、图2表示p-n结未加电压时构成一定的势垒;当加正向偏置时势垒下降,p区和n区的多数载流子向对方扩散。
由于电子迁移率μ比空穴迁移率大得多,出现大量电子向P区扩散,构成对P区少数载流子的注入。
这些电子与价带上的空穴复合,复合时得到的能量以光能的形式释放。
这就是P-N结发光的原理。
发光的波长或频率取决于选用的半导体材料的能隙Eg。
如Eg的单位为电子伏(eV),E g=hv/q=hc/(λq)λ=hc/(qEg)=1240/Eg (nm)半导体可分为置接带隙和间接带隙两种,发光二极管大都采用直接带隙材料,这样可使电子直接从导带跃迁到价带与空穴复合而发光,有很高的效率。
反之,采用间接带隙材料,其效率就低一些。
下表列举了常用半导体材料及其发射的光波波长等参数。
2.异质结注入发光为了提高载流子注入效率,可以采用异质结。
图4表示未加偏置时的异质结能级图,对电子和空穴具有不同高度的势垒。
图5表示加正向偏置后,这两个势垒均减小。
但空垒的势垒小得多,而且空穴不断从P区向n区扩散,得到高的注入效率。
N区的电子注入P区的速率却较小。
这样n区的电子就越迁到价带与注入的空穴复合,而发射出由n型半导体能隙所决定的辐射。
由于p取得能隙大,光辐射无法把点自己发到导带,因此不发生光的吸收,从而可直接透射处发光二极管外,减少了光能的损失。
发光二极管与半导体二极管同样加正向电压,但效果不同。
发光二极管把注入的载流子转变成光子,辐射出光。
一般半导体二极管注入的载流子构成正向电流。
应严格加以区别。
发光二极管的特性1.效率发光二极管的效率可以用电光源的常用术语来表征,即对红外光采用辐射效率ηe,对可见光则用发光效率ηl.但是也有用内量子效率ηqi和外量子效率ηqe来表征的;ηqi=NT/G公式中NT为辐射复合产生光子的效率,G为注入的电子空穴对书。
这样ηqi等于注入每个电子空穴对在半导体内所发生的光子数,最高可接近100%。
LED基础知识-LED光源的封装(讲义).txt我都舍不得欺负的人,哪能让别人欺负?一辈子那么长,等你几年算什么我爱的人我要亲手给她幸福别人我不放心我想你的时候我一定要找得到你不许你们欺负他!全世界只有我才可以!放弃你,下辈子吧!!本文由wugaojun119贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT,或下载源文件到本机查看。
江苏伯乐达光电科技有限公司LED基础知识/白光LED封装陈志忠 2007/8/31江苏伯乐达光电科技有限公司伯乐达做的LED是A级!江苏伯乐达光电科技有限公司 JIangsu Bright Optoelectronic Technology Co.Ltd 伯乐达-Bright!江苏伯乐达光电科技有限公司提纲LED基础知识LED的概念, LED的发光原理 LED的历史 LED的基本参数, LED的结构, LED的产品分类, LED的产业链,白光LED封装白光LED的概念,白光LED的优点白光LED基本参数白光LED封装的基本工艺白光LED的封装技术江苏伯乐达光电科技有限公司1.1 LED基本概念LED是发光二极管LIGHT EMISSION DIODE ; LIGHT EMITTING DIODE . ? LED是通过半导体PN结把电能转化成光能的器件+-江苏伯乐达光电科技有限公司1.2 LED的基础知识:基本原理其核心是PN结。
因此它具有一般P-N结的I-N特性,即正向导通,反向截止、击穿特性。
在正向电压下,电子由N区注入P区,空穴由P 区注入N区。
进入对方区域 N 的少数载流子(少子)一部分与多数载流子(多子)复合而发光。
量子阱把经过结区的电子空穴限制住,提高复合效率。
PN结-》量子阱江苏伯乐达光电科技有限公司1.3 LED的基础知识:历史江苏伯乐达光电科技有限公司1、1965年,全球第一款商用化发光二极管诞生,效率0.1lm/W,比白炽灯低100倍,售价45$/只。
2、1968年,LED的研发取得了突破性进展,利用氮掺杂工艺使GaAsP器件的效率达到了1流明/瓦,并且能够发出红光、橙光和黄色光。
3、1971年,GaP绿色芯片LED。
用途:指示用,长寿命10万小时,可靠4、80年代AlGaAs技术使得LED效率达到10流明/瓦, 90年代的AlGaInP技术使得LED效率达到100流明/瓦。
用途:显示,信号用。
用于室外的运动信息发布以及汽车的高位刹车灯。
江苏伯乐达光电科技有限公司5、1994年,中村修二研制出了第一只GaN基高亮度蓝色发光二极管。
用途:由于蓝光LED的出现,人们首次实现红黄蓝LED的全色显示,从90年代中期开始,许多广告、体育和娱乐场所开始应用LED大屏幕显示。
6、1997年,中村修二和美国人修博特先后研制出了GaN蓝色发光二极管激发黄光荧光粉得到白光LED,效率不足10lm/W。
7、2000年,日亚报道了15lm/W白光LED, 8、2003年,日亚报道的光效达到60lm/W, 2006年3月,其光效达到 100lm/W, 9、2006年7月,Cree公司报道了130lm/W白光LED, 10、2006年11月,日亚报道的光效达到150lm/W,其效率已经超过节能灯,实现了真正意义上的照明。
11 、2007年3月,美国CREE公司光效达到157lm/W,目前LED的效率向200Lm/W前进。
江苏伯乐达光电科技有限公司1.4.1 基本参数-电学参数正向工作电压 Vf@If ? 反向漏电流Ir@Vr ? 功率P=Vf*If ? 测量方法IfVr IrVf1.4.2 光学参数? ? 峰值波长(λp,nm),半峰宽(FWHM,nm)色纯度:反应了单色光和白光的比例主波长(λd,nm),视觉函数(V(λ))江苏伯乐达光电科技有限公司江苏伯乐达光电科技有限公司发光功率(Po,mW),光通量(Lf,lm)发光效率(Le, lm/W)当Lf=632∫ V (λ)Po (λ)d λ ,当电功率全部转化成光功率,最大的发光效率为632lm/W,若蓝光激发荧光粉或三色LED 混合得到白光,其效率小于300lm/W. 发光强度(Iv,Lop,mcd):单位立体角内的光通量. 照度(illumination, lm/m2 ,Lx):单位面积上光通量,被照表面的明亮情况。
亮度(luminance,Cd/m2):单位面积上的发光强度。
光源的明亮情况。
江苏伯乐达光电科技有限公司光通量与光强的关系– LED的光强与角度有关系,而光通量与角度无关;发光角度为一半光强所夹的角(15o,30o, 60o,90o,100o,120o,150o,180o)0 330 30若LED作为点光源,光通量Φ与光强ΙV的关系Φ= IV ?2π?(1-cosθ1/2)60300若60度发光角度光强为2000mcd, 则光通量约为1.68lm90270900 600 300 0 300 600 900 Luminous Output (mcd)但是光强随着角度变化并不是常数,以上公式只能近似的计算光通量,实际的情况是光强随着角度增大而减少。
具体的数值需要通过配光曲线计算得到。
1.4.3 热学参数与可靠性江苏伯乐达光电科技有限公司LED的结温结温定义为LED的PN结的温度,通常芯片具有很小的结温尺寸,因此通常把芯片的温度等效结温。
结温高将使得LED性能变差,失效性能变差,性能变差失效。
影响结温的因素: 1)不良的器件结构,大的串连电阻发热; 2)封装材料的热阻,大的热阻导致散热的困难,材料和导热途径; 3)发光效率低下,30%的电能转化成光能,其他转化成电能; 4)环境的温度和联结材料,工艺。
降低结温与耐热封装材料耐热封装材料是高可靠性LED的保证。
降低结温耐热封装材料江苏伯乐达光电科技有限公司其他可靠性测试:恒温恒湿:高温高湿测量其对高湿环境下的可靠性高低温循环:测试LED对昼夜和四季的适应性冷热冲击:测试其开关特性高温工作:加速老化,测试寿命过锡试验:深加工耐温能力大电流老化测试:比加温更苛刻的老化条件,考虑结温分布不均匀性 ESD抗静电击穿能力:抗静电能力江苏伯乐达光电科技有限公司江苏伯乐达光电科技有限公司LED寿命寿命LED作为电子-空穴对复合发光,对半导体而言,理论上它的寿命是无限长的。
10万-100万小时的寿命概念源于半导体的性能。
使用寿命则是指能够发挥作用的寿命,一般当光衰超过50%,LED的寿命就到期了。
浴盆效应:初期和后期失效率较高,初始工作还会出现性能高低起伏的退火期,而中间期大多数器件能够正常工作。
在同一批LED样本中,统计失效率来评价整体器件水平。
在规定时间内,失效率越低,可靠性越好。
寿命的测试方法江苏伯乐达光电科技有限公司LED的光衰一般遵循以下规律: I=I0*EXP(-t/τ)时间常数τ与温度有关系,在一定的时间内分别测得温度Τ1对应的时间常数τ1,Τ2对应的τ2。
我们把LED失效的因素归结于一个激活能Εa,则有τ=τ0? EXP(-Ea/ΚΤ)根据上面Τ1,Τ2对应的两个时间常数τ1,τ2则可得到τ0与Εa的值,这样我们就可以求得一定结温下的寿命值。
以上的温度均指结温。
1.5 LED结构江苏伯乐达光电科技有限公司江苏伯乐达光电科技有限公司Lumileds PackagingGaN-LED芯片的基本结构江苏伯乐达光电科技有限公司p-electrode (Ni/Au) p-electrode (Ni/Au) p-GaN layer InGaN MQW active layer n-GaN layer GaN buffer layer Sapphire substrate n-electrode(Ti/Al)芯片基本结构:flip-chip江苏伯乐达光电科技有限公司芯片基本结构:SiC 垂直结构江苏伯乐达光电科技有限公司芯片基本结构:金属衬底、垂直结构N-electrode pad ITO contact layer江苏伯乐达光电科技有限公司N-GaNInGaN/GaN MQW P-GaN Transparent ohmic contact Ag Reflector Cu Heat Sinking 1.6 LED分类江苏伯乐达光电科技有限公司按发光颜色分:可分成红色、橙色、绿色(又细分黄绿、标准绿和纯绿)、蓝光等。
