浅谈10kV配电架空线路电压—电流型馈线自动化技术

探讨10kV配电网馈线自动化系统控制技术随着电力系统的不断发展和电力市场的逐步建立，配电网络的薄弱环节越来越突出，形成了电力需求与电网设施不协调的局面，集中反映在配电网故障后的恢复和处理、配电网负荷转供等问题，这种局面越来越不适应社会需求。

配电网馈线自动化是解决配电网盲调问题，切实提升供电可靠性，提高配电网自愈水平，实现分布式电源灵活可靠接入，建成具备集成、互动、自愈、兼容和优化等特征的智能配电系统，实现配电网精益化管理的有效手段，是智能配电网的重要组成部分。

一、馈线的自动化的控制方式馈线的自动化的控制方式总体上来说一共有3种常见的方式，第一种是就地式馈线自动化控制方式，这种方式也被称为重合器控制方式，其不依赖通信、结构简单等特点使其具有一定的运用范围，第二种方式是智能分布式馈线自动化控制方式，这种方式的原理主要是通过配电子站与配电终端之间以及终端与终端之间的通信网络进行数据的交换，实现故障隔离的方式，最后一种方式是集中式馈线自动化控制方式，这种方式是通过配电终端进行配电网全局性的数据采集与控制。

二、馈线的自动化系统控制技术馈线的自动化系统控制方式中的3种控制方式整体而言可以分为两类，第一类是地式馈线自动化，其中包括重合器方式与智能分布方式两种。

而第二类是则是集中式馈线自动化，两种类型3种方式的馈线的自动化系统控制技术组成了如今常用的自动化控制技术，本文通过对这3种方式的技术进行分析。

（一）地式馈线自动化技术地式馈线自动化技术一共分成重合器方式与智能分布方式两种，本文通过对这两种方式的技术进行分析以了解地势馈线自动化技术。

1.重合器方式重合器方式的地式馈线自动化技术相对于其他技术而言结构比较简单，在供电发生故障时，运用重合器方式的地式馈线自动化技术之家通过重合器与分段器将故障地区与非故障地区分隔开，不需要动用任何通信通道的条件下直接恢复非故障地区的正常供电，在实际的运用当中，一般将重合器与电压联合使用通过其电压通过的状态确定故障发生的具体位置，对故障进行定位以后运用分段器将其隔离。

10kV配电网馈线自动化系统控制技术分析馈线自动化系统是10kV配电网的重要组成部分，在正常的运行条件下，通过远程监控电网馈线的电压、限流情况以及联络开关和馈线分段开关的运行状态，实现馈线开关的分闸和合闸操作，自动隔离电网故障线线路，获取故障信息，保障配电网非故障馈线区域的供电。

因此要根据10kV配电网的运行特点，进一步完善和优化馈线自动化系统的控制技术，确保10kV配电网安全、稳定的运行。

本文分析了馈线自动化系统的控制方式和控制功能，阐述了10kV配电网馈线自动化系统的控制技术。

标签：10kV配电网;馈线自动化;控制方式;控制技术配电控制系统自动化大致分为配电管理自动化、变电站配电自动化、配电线路的自动化、面向用户管理的自动化和配电通信的自动化等，其中配电线路的自动化即为馈线自动化，在电力电网配电过程中起着重要的作用。

馈线自动化控制能够实时监控配电线路中各个供电开关的状态，得到线路正常运行过程中的电压电流，实现整个配电线路的自动控制和供电。

因此结合10kV 配电的基本情况分析馈线自动化的应用具有重要的意义。

1. 10kV配电网馈线自动化的控制方式及控制功能1.1馈线自动化系统的控制方式馈线自动化的控制方式分为远方控制和就地控制，这与配电网中可控设备（主要是开关设备）的功能有关。

如果开关设备是电动负荷开关，并有通信设备，那就可以实现远方控制分闸或合闸; 如果开关设备是重合器、分段器、重合分段器，它们的分闸或合闸是由这些设备被设定的自身功能所控制，这称为就地控制。

远方控制又可分为集中式和分散式两类。

所谓集中式，是指由SCADA 系统根据从FTU 获得的信息，经过判断作出控制，亦称为主从式; 分散式是指FTU 向馈线中相关的开关控制设备发出信息，各控制器根据收到的信息综合判断后实施对所控开关设备的控制。

1.2馈线自动化系统的控制功能1.2.1运行状态监控10kV配电网馈线自动化系统的运行状态监控是指实时监控配电网各支路和主干线的电能量、功率因数、无功功率、有功功率、电流、电压等电气参数，监测配电网线路联络开关、分段开关的操作状态。

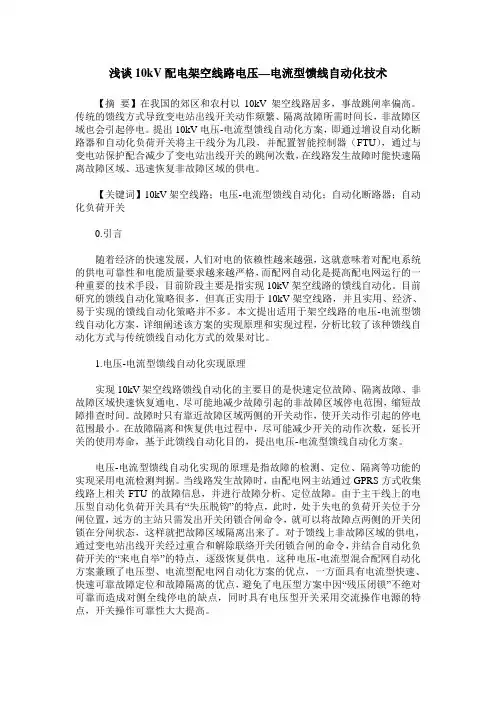

浅谈10kV配电架空线路电压—电流型馈线自动化技术【摘要】在我国的郊区和农村以10kV架空线路居多，事故跳闸率偏高。

传统的馈线方式导致变电站出线开关动作频繁、隔离故障所需时间长，非故障区域也会引起停电。

提出10kV电压-电流型馈线自动化方案，即通过增设自动化断路器和自动化负荷开关将主干线分为几段，并配置智能控制器（FTU），通过与变电站保护配合减少了变电站出线开关的跳闸次数，在线路发生故障时能快速隔离故障区域、迅速恢复非故障区域的供电。

【关键词】10kV架空线路；电压-电流型馈线自动化；自动化断路器；自动化负荷开关0.引言随着经济的快速发展，人们对电的依赖性越来越强，这就意味着对配电系统的供电可靠性和电能质量要求越来越严格，而配网自动化是提高配电网运行的一种重要的技术手段，目前阶段主要是指实现10kV架空线路的馈线自动化。

目前研究的馈线自动化策略很多，但真正实用于10kV架空线路，并且实用、经济、易于实现的馈线自动化策略并不多。

本文提出适用于架空线路的电压-电流型馈线自动化方案，详细阐述该方案的实现原理和实现过程，分析比较了该种馈线自动化方式与传统馈线自动化方式的效果对比。

1.电压-电流型馈线自动化实现原理实现10kV架空线路馈线自动化的主要目的是快速定位故障、隔离故障、非故障区域快速恢复通电，尽可能地减少故障引起的非故障区域停电范围，缩短故障排查时间。

故障时只有靠近故障区域两侧的开关动作，使开关动作引起的停电范围最小。

在故障隔离和恢复供电过程中，尽可能减少开关的动作次数，延长开关的使用寿命，基于此馈线自动化目的，提出电压-电流型馈线自动化方案。

电压-电流型馈线自动化实现的原理是指故障的检测、定位、隔离等功能的实现采用电流检测判据。

当线路发生故障时，由配电网主站通过GPRS方式收集线路上相关FTU的故障信息，并进行故障分析、定位故障。

由于主干线上的电压型自动化负荷开关具有“失压脱钩”的特点，此时，处于失电的负荷开关位于分闸位置，远方的主站只需发出开关闭锁合闸命令，就可以将故障点两侧的开关闭锁在分闸状态，这样就把故障区域隔离出来了。

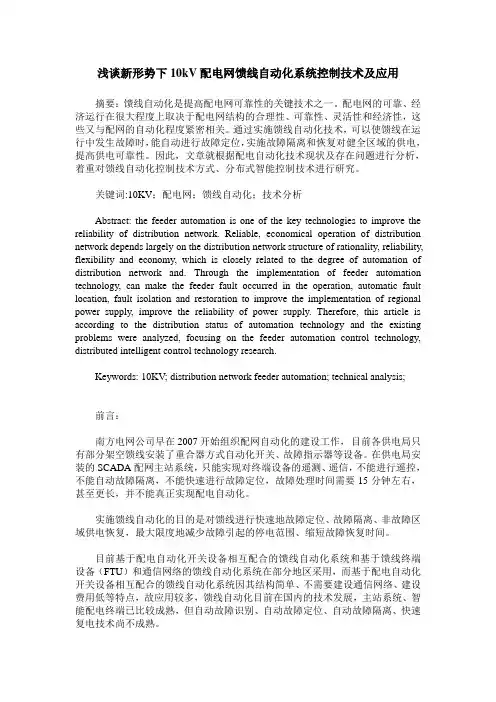

浅谈新形势下10kV配电网馈线自动化系统控制技术及应用摘要：馈线自动化是提高配电网可靠性的关键技术之一。

配电网的可靠、经济运行在很大程度上取决于配电网结构的合理性、可靠性、灵活性和经济性，这些又与配网的自动化程度紧密相关。

通过实施馈线自动化技术，可以使馈线在运行中发生故障时，能自动进行故障定位，实施故障隔离和恢复对健全区域的供电，提高供电可靠性。

因此，文章就根据配电自动化技术现状及存在问题进行分析，着重对馈线自动化控制技术方式、分布式智能控制技术进行研究。

关键词:10KV；配电网；馈线自动化；技术分析Abstract: the feeder automation is one of the key technologies to improve the reliability of distribution network. Reliable, economical operation of distribution network depends largely on the distribution network structure of rationality, reliability, flexibility and economy, which is closely related to the degree of automation of distribution network and. Through the implementation of feeder automation technology, can make the feeder fault occurred in the operation, automatic fault location, fault isolation and restoration to improve the implementation of regional power supply, improve the reliability of power supply. Therefore, this article is according to the distribution status of automation technology and the existing problems were analyzed, focusing on the feeder automation control technology, distributed intelligent control technology research.Keywords: 10KV; distribution network feeder automation; technical analysis;前言：南方电网公司早在2007开始组织配网自动化的建设工作，目前各供电局只有部分架空馈线安装了重合器方式自动化开关、故障指示器等设备。

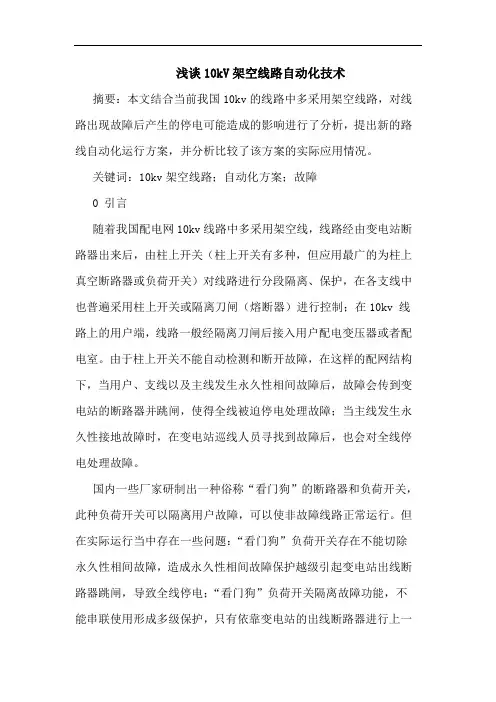

浅谈10kV架空线路自动化技术摘要：本文结合当前我国10kv的线路中多采用架空线路，对线路出现故障后产生的停电可能造成的影响进行了分析，提出新的路线自动化运行方案，并分析比较了该方案的实际应用情况。

关键词：10kv架空线路；自动化方案；故障0 引言随着我国配电网10kv线路中多采用架空线，线路经由变电站断路器出来后，由柱上开关（柱上开关有多种，但应用最广的为柱上真空断路器或负荷开关）对线路进行分段隔离、保护，在各支线中也普遍采用柱上开关或隔离刀闸（熔断器）进行控制；在10kv 线路上的用户端，线路一般经隔离刀闸后接入用户配电变压器或者配电室。

由于柱上开关不能自动检测和断开故障，在这样的配网结构下，当用户、支线以及主线发生永久性相间故障后，故障会传到变电站的断路器并跳闸，使得全线被迫停电处理故障；当主线发生永久性接地故障时，在变电站巡线人员寻找到故障后，也会对全线停电处理故障。

国内一些厂家研制出一种俗称“看门狗”的断路器和负荷开关，此种负荷开关可以隔离用户故障，可以使非故障线路正常运行。

但在实际运行当中存在一些问题：“看门狗”负荷开关存在不能切除永久性相间故障，造成永久性相间故障保护越级引起变电站出线断路器跳闸，导致全线停电；“看门狗”负荷开关隔离故障功能，不能串联使用形成多级保护，只有依靠变电站的出线断路器进行上一级的保护，一旦“看门狗”保护被故障突破，支线故障将引起变电站断路器跳闸，同样造成全线停电；同时，“看门狗”负荷开关还存在接地故障无方向性的问题，限制了用户扩建较长架空线路特别是电缆线路的可能。

一旦发生变电站的全线停电事故，将严重影响企业的正常生产和居民的生活，也将给供电公司造成巨大的经济损失。

1 方案设计为了尽量保证变压器主线的正常运行，必须对支线故障进行分层隔离。

分层隔离故障，可以使得支线和主线之间建立起多重保护，可以在主线不停电的情况下对支线故障进行诊断和排除。

基于此种结构，设计了一种10kv 架空线路带接地保护分布式自动化方案。

2009年全国技工教育和职业培训优秀教研成果评选活动参评论文浅谈配电网常用的馈线自动化模式浅谈配电网常用的馈线自动化模式摘要：馈线自动化（FA，Feeder Automation）是配网自动化中的一项重要功能，通过实施馈线自动化，使馈线在运行中发生故障时，能自动进行故障定位，实施故障隔离和对非故障段线路及早恢复供电，以提高供电可靠性。

该文通过叙述馈线自动化就地控制模式和远方控制模式的工作原理，并指出这两种馈线自动化模式的优点和不足，根据实际情况选择相应的方式，在实际工作中具有十分重要的现实意义。

关键词：馈线自动化；故障判断；故障隔离由于配电网络的一次接线不同，如放射形线路、环网接线、“手拉手”接线等，以及各类用户对供电可靠性的要求有所不同，因此必须通过配网自动化规划来研究、分析配网自动化方案、馈线自动化方案，进行网络优化，以及选择恰当的配电网开关设备等过程来达到上述目的。

配网自动化是电力系统现代化的必然趋势，其主要意义在于：当配网发生故障时，迅速查出故障区段，快速隔离故障区段，及时自动恢复非故障区域用户的供电，因此缩短了对用户的停电时间，减少了停电面积，提高了供电可靠性。

馈线自动化有两种实现方式：当地控制方式和远方控制方式。

当地控制方式又叫电压型实现方式，通过重合器来实现，馈线失电压时开关跳开，然后依时间延时顺序试合分段开关，最后确定故障区段再隔离故障并恢复非故障区供电。

远方控制方式，又叫电流型实现方式，通过负荷开关、FTU加主站系统来实现。

由FTU检测电流以判别故障，故障信息传送到主站，由主站确定故障区段，然后由主站系统发遥控命令控制开关动作，完成故障隔离并恢复非故障区供电。

1 馈线自动化的就地控制模式1.1 重合器与电流型分段器配合应用方案KFE型户外真空自动重合器可以与电流型分段器或时问电压型分段器相配合，无需通讯即可自动分段故障线路，最大限度缩小停电范围。

其中与分段器配合如图1所示。

图1 重合器与分段器配合应用方案电流型分段器可以记录通过的故障电流的次数，设定的最大计数次数为3次，达到设定的计数次数后，在重合器跳闸时，分段器分闸，隔离故障线路段。

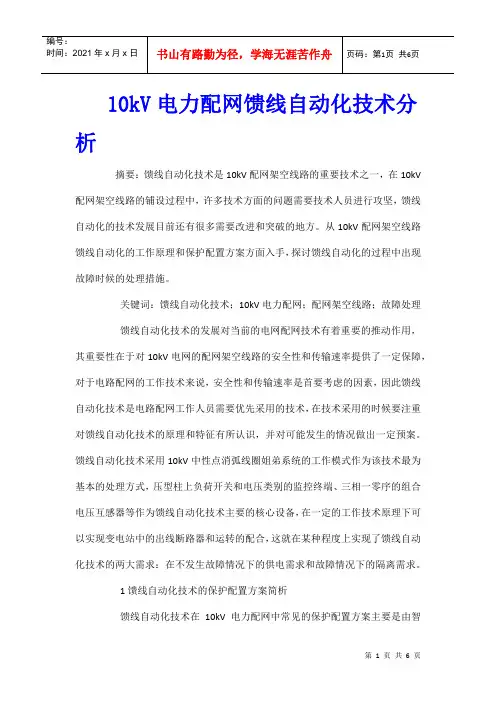

10kV电力配网馈线自动化技术分析摘要：馈线自动化技术是10kV配网架空线路的重要技术之一，在10kV 配网架空线路的铺设过程中，许多技术方面的问题需要技术人员进行攻坚，馈线自动化的技术发展目前还有很多需要改进和突破的地方。

从10kV配网架空线路馈线自动化的工作原理和保护配置方案方面入手，探讨馈线自动化的过程中出现故障时候的处理措施。

关键词：馈线自动化技术；10kV电力配网；配网架空线路；故障处理馈线自动化技术的发展对当前的电网配网技术有着重要的推动作用，其重要性在于对10kV电网的配网架空线路的安全性和传输速率提供了一定保障，对于电路配网的工作技术来说，安全性和传输速率是首要考虑的因素，因此馈线自动化技术是电路配网工作人员需要优先采用的技术，在技术采用的时候要注重对馈线自动化技术的原理和特征有所认识，并对可能发生的情况做出一定预案。

馈线自动化技术采用10kV中性点消弧线圈姐弟系统的工作模式作为该技术最为基本的处理方式，压型柱上负荷开关和电压类别的监控终端、三相一零序的组合电压互感器等作为馈线自动化技术主要的核心设备，在一定的工作技术原理下可以实现变电站中的出线断路器和运转的配合，这就在某种程度上实现了馈线自动化技术的两大需求：在不发生故障情况下的供电需求和故障情况下的隔离需求。

1馈线自动化技术的保护配置方案简析馈线自动化技术在10kV电力配网中常见的保护配置方案主要是由智能控制器、负荷开关和断路器三大部分组成，主要的设备有主干线的相应设备以及分支线的相应设备，以及在分支线当中，用户所需要的分界负荷开关。

（1）馈线出线断路器在馈线自动化技术当中的配置馈线出线断路器是电路当中重要的设备，所以关于它的配置着重放在二次重合闸的配置上，要做好这一点，就要优先设置速断保护机制、同时确保带时限过滤保护和零序保护的正常运转。

其中零序保护的时间一般整定为1s，而速断保护的时间一般整定为0.3s，过流保护的时间整定数值同上，而且一次重合闸延时整定在5s效果较好，而二次重合闸的延时应该整定在60s上，该二次重合闸还需要设定一定的闭锁时间，一般设置为5s。

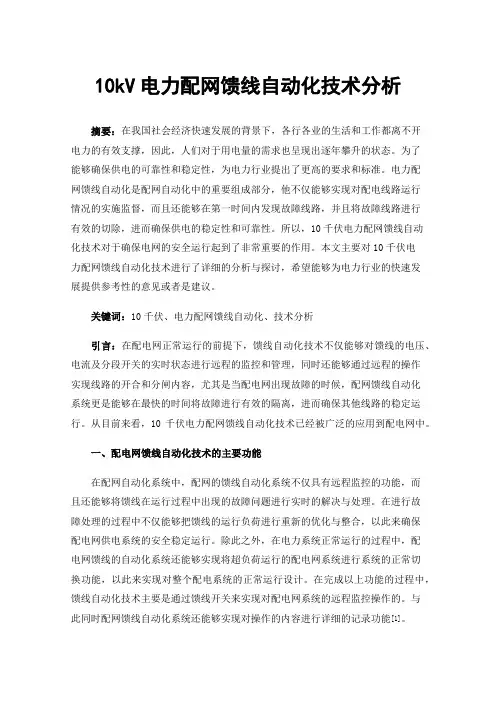

10kV电力配网馈线自动化技术分析摘要：在我国社会经济快速发展的背景下，各行各业的生活和工作都离不开电力的有效支撑，因此，人们对于用电量的需求也呈现出逐年攀升的状态。

为了能够确保供电的可靠性和稳定性，为电力行业提出了更高的要求和标准。

电力配网馈线自动化是配网自动化中的重要组成部分，他不仅能够实现对配电线路运行情况的实施监督，而且还能够在第一时间内发现故障线路，并且将故障线路进行有效的切除，进而确保供电的稳定性和可靠性。

所以，10千伏电力配网馈线自动化技术对于确保电网的安全运行起到了非常重要的作用。

本文主要对10千伏电力配网馈线自动化技术进行了详细的分析与探讨，希望能够为电力行业的快速发展提供参考性的意见或者是建议。

关键词：10千伏、电力配网馈线自动化、技术分析引言：在配电网正常运行的前提下，馈线自动化技术不仅能够对馈线的电压、电流及分段开关的实时状态进行远程的监控和管理，同时还能够通过远程的操作实现线路的开合和分闸内容，尤其是当配电网出现故障的时候，配网馈线自动化系统更是能够在最快的时间将故障进行有效的隔离，进而确保其他线路的稳定运行。

从目前来看，10千伏电力配网馈线自动化技术已经被广泛的应用到配电网中。

一、配电网馈线自动化技术的主要功能在配网自动化系统中，配网的馈线自动化系统不仅具有远程监控的功能，而且还能够将馈线在运行过程中出现的故障问题进行实时的解决与处理。

在进行故障处理的过程中不仅能够把馈线的运行负荷进行重新的优化与整合，以此来确保配电网供电系统的安全稳定运行。

除此之外，在电力系统正常运行的过程中，配电网馈线的自动化系统还能够实现将超负荷运行的配电网系统进行系统的正常切换功能，以此来实现对整个配电系统的正常运行设计。

在完成以上功能的过程中，馈线自动化技术主要是通过馈线开关来实现对配电网系统的远程监控操作的。

与此同时配网馈线自动化系统还能够实现对操作的内容进行详细的记录功能[1]。

二、10千伏电力配网馈线自动化技术的工作原理当10千伏电力配网馈线在自动化的系统中正常运行时，在对于馈线运行过程中出现得故障问题的决绝措施主要是通过与电力系统的变电站出现断路器设备的有效配合下，才能够及时的将出现的故障问题进行隔离或者是解决处理。

刍议10kV配电网馈线的自动化系统控制技术摘要：为了促进10kV配电网在馈线自动化系统当中的运用，从而对该系统进行断的升级优化，最后促进我国电网的发展。

在实际的运用当中，要保证10kV配电网运行的稳定性，就要对其运行过程的相关操作进步严格要求，比如：分闸以及开关合闸。

此外，对于控制技术过程当中的具体的控制功能和方式，要进行进一步的分析探究，从而不断优化10kV配电网馈线自动化系统的控制技术。

关键词：10kV配电网馈线；自动化系统控制技术前言配电自动化控制系统主要借助当前的通信技术、计算机技术、电工电子技术等搭建而成，能够实现对整个电力电网进行自动化的监视和控制，与目前电力配电管理模式相融合，更好地保证我国电力电网配电的正常运行，提高了配电企业的管理水平，同时也使我们每个人的供电需求得到了保障。

配电控制系统自动化大致分为配电管理自动化、变电站配电自动化、配电线路的自动化、面向用户管理的自动化和配电通信的自动化等，其中配电线路的自动化即为馈线自动化，在电力电网配电过程中起着重要的作用。

馈线自动化控制能够实时监控配电线路中各个供电开关的状态，得到线路正常运行过程中的电压电流，实现整个配电线路的自动控制和供电。

因此结合10kV配电的基本情况分析馈线自动化的应用具有重要的意义。

1馈线自动化概述馈线自动化作为目前配电线路极其重要的组成部分，通常馈电自动化能够控制配电线路中的所有低压配电线路和中压配电线路，实时监控着配电线路的运行情况，包括电压大小、电流大小、负荷需求、供电开关等等，以变电站的变压器作为控制起点，沿途配电线路直至用电客户位置，通过馈线自动化系统进行控制。

当配电系统输送的是高压时，如果需要采用馈线自动化系统，通常需要进行二次降压，然后通过监控变压后的配电线路来达到监控高压配电线路的目的。

就目前配电负荷来看，配电变压器和大电力用户多采用的是中压配电线路，大部分的电力用户还是低压配电线路，比如普通百姓家的照明配电线路、农田灌溉所需的配电线路、小型服务类的工艺设备等，因此，馈线自动化控制系统在我国当前的配电电网中具有极其光明的应用前景。

10KV架空线路馈线自动化应用研究摘要：配电网是电能输送与分配之间能否实现可靠性运行的关键环节，所以对配网的故障处理技术要求越来越高。

而在我国近郊地区10kV架空线路上还存在使用传统的馈线方式，故出现跳闸的现象，同时也会导致非故障区域停电，影响人们的生产和生活。

为此，提高配电网运行水平就显得尤为重要，必要对馈线自动化技术进行研究推广。

关键词：10KV架空线路；馈线自动化；故障处理前言馈线自动化技术是配电自动化系统的重要组成部分，可以实现每条馈线运行方式和数据采集的监视，是配电自动化的重要内容之一。

通过实施馈线自动化，当馈线在运行中发生故障时，能自动进行故障定位，从而实施故障隔离和恢复对非故障区域的供电，提高供电可靠性。

以下对10kV架空线路馈线自动化技术的原理以及应用进行详细的探讨，望同行有所借鉴。

1馈线自动化的技术分析将断路器或者负荷开关安装在馈线线路上，从而将其线路分割成为多个独立的区域，并对馈线进行分段监控，以实现馈线自动化。

同时，通过对线路进行分段而将故障隔离开，进而提高供电的可靠性。

馈线自动化的实现能够短时间内在馈线上把故障进行定位、隔离以及把非故障区域恢复供电；还能够监控配网上的状态运行。

另外，在进行故障隔离和供电恢复的过程中，尽量使开关不做不必要的动作，以减少开关动作次数，延长开关的使用寿命。

2 馈线自动化保护配置图 1 馈线自动化保护配置图如图 1所示。

其中，CB是带有时限保护和二次合闸功能的馈线出线断路器，而FB是带有实现保护功能和二次重合闸功能的主干线分段断路器，FSW1和FSW2是主干线的分段负荷开关，ZB1是带有时限保护和二次合闸功能的分支线分界断路器，YSW1到YSW3是分支线用户分界负荷开关，ZSW1是分支线分界负荷开关，LSW是联络开关，圆圈是负荷开关，方块是断路器，黑色填充表示闭合，白色填充是表示分闸状态。

2.1 变电站馈线出线断路器馈线出线上的断路器可设置两种保护配置，一种是配置二次重合闸，另一种是设置带时限过流保护、速断保护或者是零序保护。

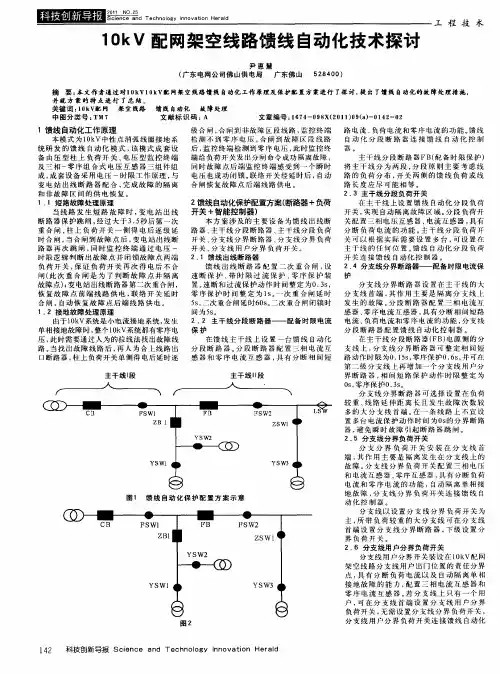

10kV配网架空线路馈线自动化技术探讨作者：尹惠慧来源：《科技创新导报》 2011年第25期尹惠慧(广东电网公司佛山供电局广东佛山 528400)摘要:本文作者通过对10kV10kV配网架空线路馈线自动化工作原理及保护配置方案进行了探讨,提出了馈线自动化的故障处理措施,并就方案的特点进行了总结。

关键词:10kV配网架空线路馈线自动化故障处理中图分类号:TM7 文献标识码:A 文章编号:1674-098X(2011)09(a)-0142-021 馈线自动化工作原理本模式为10kV中性点消弧线圈接地系统研发的馈线自动化模式,该模式成套设备由压型柱上负荷开关、电压型监控终端及三相-零序组合式电压互感器三组件组成,成套设备采用电压－时限工作原理,与变电站出线断路器配合,完成故障的隔离和非故障区间的供电恢复。

1.1 短路故障处理原理当线路发生短路故障时,变电站出线断路器保护跳闸,经过大于3.5秒后第一次重合闸,柱上负荷开关一侧得电后逐级延时合闸,当合闸到故障点后,变电站出线断路器再次跳闸,同时监控终端通过电压－时限逻辑判断出故障点并闭锁故障点两端负荷开关,保证负荷开关再次得电后不合闸(此次重合闸是为了判断故障点并隔离故障点);变电站出线断路器第二次重合闸,恢复故障点前端线路供电,联络开关延时合闸,自动恢复故障点后端线路供电。

1.2 接地故障处理原理由于10kV系统是小电流接地系统,发生单相接地故障时,整个10kV系统都有零序电压,此时需要通过人为的拉线法找出故障线路。

当找出故障线路后,再人为合上线路出口断路器,柱上负荷开关单侧得电后延时逐级合闸,合闸到非故障区段线路,监控终端检测不到零序电压,合闸到故障区段线路后,监控终端检测到零序电压,此时监控终端给负荷开关发出分闸命令成功隔离故障,同时故障点后端监控终端感受到一个瞬时电压也成功闭锁。

联络开关经延时后,自动合闸恢复故障点后端线路供电。

2 馈线自动化保护配置方案(断路器＋负荷开关＋智能控制器)本方案涉及的主要设备为馈线出线断路器、主干线分段断路器、主干线分段负荷开关、分支线分界断路器、分支线分界负荷开关、分支线用户分界负荷开关。

科技与创新┃Science and Technology & Innovation ·150·文章编号：2095－6835（2016）12－0150－0210 kV配网架空线路馈线自动化技术严 宏（惠州市江北电力工程有限公司，广东惠州 516000）摘 要：简要介绍了10 kV配网架空线路馈线自动化技术的工作原理和保护配置方案，并在此基础上提出了馈线自动化技术的故障处理方案和具体措施，以期为我国电力企业合理运用馈线自动化技术提供可行性建议。

关键词：10 kV电力配网；架空线路；馈线自动化；保护配置方案中图分类号：TM76 文献标识码：A DOI：10.15913/ki.kjycx.2016.12.150随着国民经济和自动化技术的发展，人们对电力资源的需求量越来越大，同时，对供电可靠性的要求也越来越高。

配电网的可靠、经济运行在很大程度上取决于配电网结构的合理性、可靠性、灵活性和经济性，这些又与配网的自动化程度紧密相关。

馈线自动化技术是10 kV配网架空线路的重要技术之一，采用馈线自动化技术能够为10 kV电网配网架空线路的安全性和传输速率提供一定的保障，能够实施故障隔离，恢复对健全区域的供电，提高供电可靠性。

但是，在选用相关技术时，要对馈线自动化技术的原理和特征有所认识，并针对可能发生的故障作出一定的预案。

本文简要探讨了工作中存在的问题，以提高馈线自动化技术在10 kV配网架空线路中的运用水平。

1 馈线自动化技术概述馈线自动化是指变电站出线到用户用电设备之间的馈电线路自动化，其内容可以归纳为两方面：①正常情况下的用户检测、资料测量和运行优化；②事故状态下的故障检测、故障隔离、转移和恢复供电控制。

在一定的工作技术原理下，馈线自动化技术可以实现变电站中出线断路器与运转的配合。

这在某种程度上满足了馈线自动化技术的两大需求，即不发生故障时的供电需求和有故障时的隔离需求。

2 保护配置方案简析在10 kV电力配网中，馈线自动化技术常见的保护配置方案主要是由智能控制器、负荷开关和断路器组成的，而主要的设备有主干线的相应设备、分支线的相应设备和分支线中用户需要的分界负荷开关。

浅析10kV配电线路的自动化技术作者：廖冠清来源：《中国化工贸易·中旬刊》2018年第12期摘要：文章首先分析了10kV配电线路的自动化技术优势，随后文章介绍了促进10kV配电线路实现自动化运行的主要措施，包括集中型的主站自动化、智能型自动化分布以及电压、时间型的自动化技术等，希望能给相关人士提供一些参考。

关键词：10kV配电线路;自动化技术;实现方式随着经济的进步，我国的电力企业的发展速度也相继增加，而10kV配电线路是电力企业运行系统中的重要组成，对于电气企业的整体发展质量具有重要的影响，为了提高电力企业的输电质量，应该提高10kV配电线路的运行效率，对其进行有效的自动化改造，从而在提高线路运行效率的过程中，为线路运行安全提供基础的保障。

1 10kV配电线路的自动化技术优势自动化控制技术具有下面几项优势，首先是能够对电路运行过程在的各种数据信息进行自动化的收集、处理、分析和采集，并对其进行全方位的监管，并将各种收集来的数据信息发送到中央控制系统当中，让相关数字信号能够得到及时反馈，这种自动化配电线路控制技术，比较方便、运行效率高，节省了大量的时间，能够让10kV配電线路的管理工作更加高效、简洁。

其次就是通过自动化控制技术能够提高线路的联动性，从而将建筑整体、照明系统、电梯以及配电系统等有机联系到一起，提高线路整体运行效率。

再次利用自动化技术，能够更好地保障10kV配电线路的运行安全，对于系统在相关运行过程中所产生的异常问题，通过自动化的控制技术能够在最短时间内找出问题出现的原因，并采取有效措施进行处理。

通过远程操控的方法也能够帮助尽快修复故障问题，从而尽量减少故障的影响，减少运行风险。

最后，通过自动化技术方法，还能够提高数据计算的准确性，对配电线路运行过程中所产生的各种数字信息通过相关操作流程和储存方式进行储存，随后为其日后的处理与查阅提供基础的保障。

2 促进10kV配电线路实现自动化运行的主要方式随着经济的发展，我国电力系统也开始发展起来，同时10kV配电线路也逐渐在社会中普及开来，从而导致10kV配电线路在发展过程中呈现出一种分布分散、线路长以及覆盖面广等特点。

I G I T C W技术 分析Technology Analysis106DIGITCW2023.11电力系统自动化提供了一种有效的方法，可以优化电力网络的运行，提高电力供应的稳定性和可靠性。

本文将集中讨论10 kV 配网调度中馈线自动化系统，包括故障检测、故障定位以及电力恢复的自动化过程，同时也将探讨分布式和集中式故障管理系统。

1 馈线自动化系统概述馈线自动化系统是现代电力系统中的重要组成部分，它是电力系统自动化的一种具体实现方式，也是电力系统智能化的重要手段。

首先，在电力系统中，馈线自动化系统主要负责实现对电网馈线的自动化控制，包括故障检测、故障隔离、服务恢复以及电网运行状态的实时监测等。

这些功能有助于提高电力系统的运行效率，减少停电时间，提高供电可靠性，从而提高用户满意度。

馈线自动化系统具有复杂性和动态性的特点，需要依靠先进的控制技术和通信技术才能有效地运行。

馈线自动化系统的组成部分主要包括遥控设备、遥信设备、遥测设备、遥调设备、终端设备以及配电自动化终端设备等[1]。

遥控设备主要负责远程控制电网设备的开关状态；遥信设备主要负责远程传输电网设备的状态信息；遥测设备主要负责远程测量电网设备的运行参数；遥调设备主要负责远程调整电网设备的运行参数；终端设备和配电自动化终端设备则主要负责执行控制指令和处理数据。

这些组成部分共同实现馈线自动化系统的主要功能，包括远程控制和监视、故障检测和定位、故障隔离、服务恢复、负荷管理、电能质量管理等。

这些功能可以有效地提高电力系统的运行效率和用户满意度，减少停电时间，提升供电可靠性及电能质量，减少电能损失，延长电网设备的使用寿命，为电力系统的可持续发展提供必要支持。

馈线自动化系统还可以为调度运行人员提供大量的电网运行实时数据，为电力系统的调度运行和决策提供依据[2]。

10 kV配网调度中馈线自动化系统控制技术探讨靳 金（国网陕西省电力有限公司佛坪县供电分公司，陕西 汉中 723400）摘要：文章主要探讨了电力系统自动化在电网运行中的应用，重点分析了10 kV配网调度中馈线自动化系统应用，探讨馈线自动化系统的故障检测、故障定位和电力恢复的自动化过程，以及分布式和集中式故障管理系统的优缺点，旨在通过对馈线自动化系统的深入探讨，以实现更高效和可靠的配电网络运行调度。

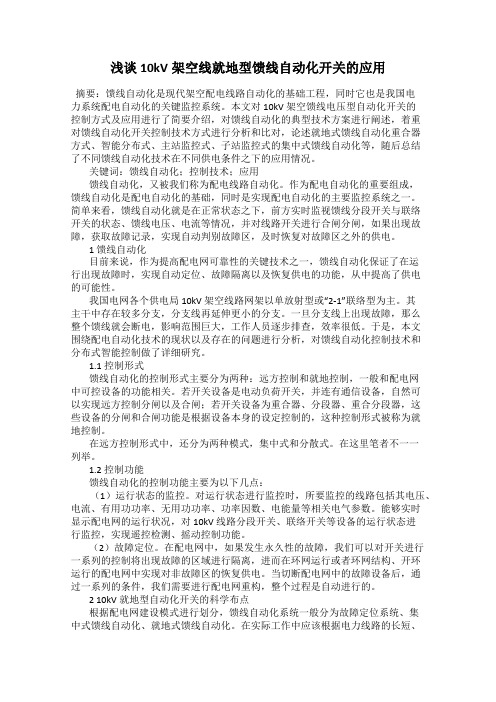

浅谈10kV架空线就地型馈线自动化开关的应用摘要：馈线自动化是现代架空配电线路自动化的基础工程，同时它也是我国电力系统配电自动化的关键监控系统。

本文对10kV 架空馈线电压型自动化开关的控制方式及应用进行了简要介绍，对馈线自动化的典型技术方案进行阐述，着重对馈线自动化开关控制技术方式进行分析和比对，论述就地式馈线自动化重合器方式、智能分布式、主站监控式、子站监控式的集中式馈线自动化等，随后总结了不同馈线自动化技术在不同供电条件之下的应用情况。

关键词：馈线自动化；控制技术；应用馈线自动化，又被我们称为配电线路自动化。

作为配电自动化的重要组成，馈线自动化是配电自动化的基础，同时是实现配电自动化的主要监控系统之一。

简单来看，馈线自动化就是在正常状态之下，前方实时监视馈线分段开关与联络开关的状态、馈线电压、电流等情况，并对线路开关进行合闸分闸，如果出现故障，获取故障记录，实现自动判别故障区，及时恢复对故障区之外的供电。

1 馈线自动化目前来说，作为提高配电网可靠性的关键技术之一，馈线自动化保证了在运行出现故障时，实现自动定位、故障隔离以及恢复供电的功能，从中提高了供电的可能性。

我国电网各个供电局10kV 架空线路网架以单放射型或“2-1”联络型为主。

其主干中存在较多分支，分支线再延伸更小的分支。

一旦分支线上出现故障，那么整个馈线就会断电，影响范围巨大，工作人员逐步排查，效率很低。

于是，本文围绕配电自动化技术的现状以及存在的问题进行分析，对馈线自动化控制技术和分布式智能控制做了详细研究。

1.1 控制形式馈线自动化的控制形式主要分为两种：远方控制和就地控制，一般和配电网中可控设备的功能相关。

若开关设备是电动负荷开关，并连有通信设备，自然可以实现远方控制分闸以及合闸；若开关设备为重合器、分段器、重合分段器，这些设备的分闸和合闸功能是根据设备本身的设定控制的，这种控制形式被称为就地控制。

在远方控制形式中，还分为两种模式，集中式和分散式。
