架空配电线路概预算
架空配电线路概预算1. 引言本文档提供了架空配电线路概预算的信息和报告。
架空配电线路是一种常见的电力输送方式，通过电缆外围的支持结构将电力输送到不同地点。
该文档将包括架空配电线路建设所需的材料和设备、劳动力成本以及相关的预算信息。
2. 材料和设备成本预算在架设架空配电线路时，需要购买一系列的材料和设备。
以下是一份预算清单，列出了常见的材料和设备以及它们的价格：序号材料/设备数量单价（元）总价（元）1 钢管100 根50 50002 螺栓500 个 5 25003 绝缘子50 个100 50004 电缆1000 米10 100005 支架200 个20 4000总计21500需要注意，在实际的项目中，这个清单可能会因为具体的项目需求而有所变化。
根据需要，可以向供应商和商店查询最新的价格信息。
3. 劳动力成本预算除了材料和设备，进行架空配电线路建设还需要考虑到劳动力成本。
以下是一个简单的劳动力成本预算，以体现进行这一工程所需的人力资源投入：序号工作岗位人数每日工作时间（小时）时薪（元）总支出（元）1 项目经1 8 300 2400理2 8 250 40002 施工队长10 8 200 160003 施工人员22400总计需要注意，这只是一个简化的劳动力成本估算，实际的项目中可能存在更复杂的情况。
劳动力成本也可能会因为工作的性质和地区而有所变化。
4. 其他成本预算在进行架空配电线路建设时，还需要考虑到一些其他的成本，例如项目管理费用、银行利息等。
以下是一个示例的其他成本预算：序号成本项目金额（元）1 项目管理费用50002 银行利息2000总计7000这只是一个简单的其他成本预算示例，具体的项目可能还会涉及到更多的成本。
5. 总预算综合以上的材料和设备成本、劳动力成本以及其他成本，可以得到整体的架空配电线路概预算如下：成本项目金额（元）材料和设备成本21500劳动力成本22400其他成本7000总计50900需要注意，这只是一个概预算的总计，实际的项目成本可能会有所变化。

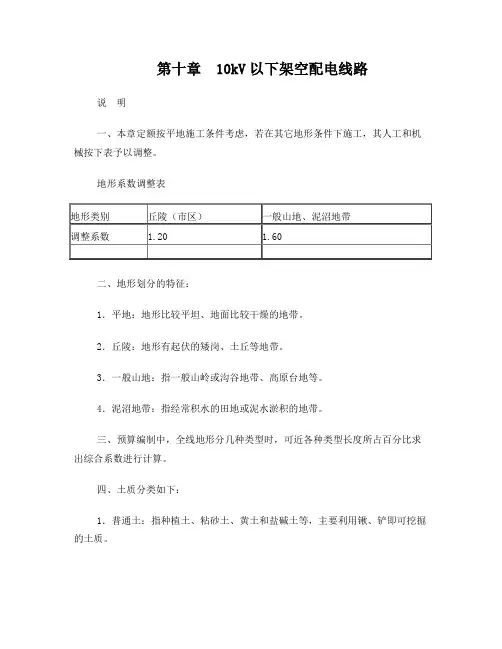

第十章10kV以下架空配电线路-说明计算规则
第十章10kV以下架空配电线路说明一、本章定额按平地施工条件考虑，若在其它地形条件下施工，其人工和机械按下表予以调整。
地形系数调整表二、地形划分的特征：1．平地：地形比较平坦、地面比较干燥的地带。
2．丘陵：地形有起伏的矮岗、土丘等地带。
3．一般山地：指一般山岭或沟谷地带、高原台地等。
4．泥沼地带：指经常积水的田地或泥水淤积的地带。
三、预算编制中，全线地形分几种类型时，可近各种类型长度所占百分比求出综合系数进行计算。
四、土质分类如下：1．普通土：指种植土、粘砂土、黄土和盐碱土等，主要利用锹、铲即可挖掘的土质。
2．坚土：指土质坚硬难挖的红土、板状黏土、重块土、高岭土，必须用铁镐、条锄挖松、再用锹、铲挖掘的土质。
3．松砂石：指碎石、卵石和土的混合体。
各种不坚实砾岩、页岩、风化岩，节理和裂缝较多的岩石等（不需用爆破方法开采的），需要镐、撬棍、大锤、楔子等工具配合才能挖掘。
4．岩石：一般指坚实的粗花岗岩、白云岩、片麻岩、玢岩、石英岩、大理岩、石灰岩、石灰质胶结的密实砂岩的石质，不能用一般挖掘工具进行开挖，必须采用打眼、爆破或打凿才能开挖。
5．泥水：指坑的周围经常积水。
坑的土质松散，如淤泥和沼泽地等挖掘时因水渗入和浸润而成泥浆，容易坍塌，而用挡土板和适量排水才能施工。
6．流砂：指坑的土质为砂质或分层砂质，挖掘过程中砂层有上涌现象，容易坍塌，挖掘时需排水和采用挡土板才能施工。
五、线路一次施工工程量按5根以上电杆考虑，如5根以内者，其全部人工、机械乘以系数1.3。
六、如果出现钢管杆的组立，按同高度混凝土杆组立的人工、机械乘以系数1.4，材料不调整。
七、导线跨越架设：1．每个跨越距按50m以内考虑，大于50m而小于100m时按2处计算，依此类推。
2．在同跨越档内，有多种（或多次）跨越物时，应根据跨越物种类分别执行定额。
3．跨越定额仅考虑因跨越而多耗的人工、机械台班和材料，要计算架线工程量时，不扣除跨越档的长度。
八、杆上变压器安装不包括变压器调试、抽芯、干燥工作。
10KV架空线路预算解析
• • •
•
2.2 10kV以下架空配电线路概预 算
• （2）接腿杆 • 接腿杆的预算定额分为：单腿接杆（指 由上下两段木电杆接成1根电杆）、双腿接 杆（指下段两根电杆，上段1根接成）、混 合接腿杆（指下段采用混凝土杆，上段为 木杆接成）。 • 各种接腿杆均以杆长分项。计量单位为 “根”，工程量按施工图图示数量计算。 • 木电杆、地横木、连接铁件及螺栓为未计 价材料。
• （2）1KV以下横担。
• 定额编制了二线、四线（单根、双根）、六线 （单根、双根）、瓷横担项目，定额计量单位为 “组”。 横担、绝缘子、连接铁件、螺栓是未计价材料。 （3） 进户横担。 定额编制了一端埋设式（二线、四线、六线）， 二端埋设式（二线、四线、六线），定额计量单位 为“组”。 横担、绝缘子、连接铁件、支撑铁件、螺栓是未计 价材料。
•
2.2 10kV以下架空配电线路概预算
各中材料的损耗率见下表：
经验公式：工地运输费=一次施工的人工工资总和乘以35%
• 2．土石方工程 • 区分不同土质（普通土、坚土、松砂石、泥水坑、流砂坑、
• • 岩石等）立项，以“10m3”为计量单位。 （1）定额套用 a 按施工图设计资料，区分不同土（石）质（普通土、坚土、 松砂石、泥水坑、流砂坑、岩石）套用相应子目。凡同一坑、 槽、沟内出现两种或两种以上不同土（石）质时，则选用含 量较大的一种确定其类别。 b．冻土厚度大于0.3m时，冻土层的挖方量按坚土定额乘以系 数2.5。其它土层仍按土质性质执行定额。 c．不论开挖电杆坑或者拉线盘，只是区别不同材质执行同一 定额
2.2
10kV以下架空配电线路概预算
2.2 10kV以下架空配电线路概预 算
• 4． 电杆组立
• 电杆组立的预算定额根据杆的类型不同，分为单 杆、接腿杆及撑杆三种定额。注意：线路一次施 工工程量按5根以上考虑，若5根以下者，其全部 人工、机械应乘以系数1.3。 （1）单杆 单杆的预算定额按木杆、混凝土杆及杆长分别立 项。 定额以“根”为单位计量，工程量按施工图图示 数量计算。 其中电杆、地横木为未计价材料。
10KV架空线路预算汇总
2.2 10kV以下架空配电线路概预算
• 运输量应根据施工图设计将各类器材分 类汇总，按定额规定运输量和包装系数计 算。运输量计算公式： • 预算运输工程量=施工图用量× (1+损耗率) +包装物重量 • （不需包装的可不计算包装物重量）
2.2 10kV以下架空配电线路概预 算
• 主要材料运输重量的计算按照下表规定执行：
2.2 10kV以下架空配电线路概预 算
• （3）撑杆 • 撑杆:指某些终端杆或须承受一定压力的中 间杆，需采用斜撑来代替拉线用的电杆。 • 撑杆安装的预算定额分为木撑杆和混凝土 撑杆，并以杆长立项。定额计量单位为 “根”，工程量按施工图图示数量计算。 • 撑杆、圆木、连接铁件及螺栓为未计价材 料。 • 木杆电杆根部采用烧焦刷油防腐处理时，需 另套定额，计量单位为“根”。
2.2 10kV以下架空配电线路概预 算
• 拉线长度表 单位：m/每根
2.2 10kV以下架空配电线 路概预算
• 7．导线架设 • （1）定额套用 • 定额划分为裸铝绞线、钢芯铝绞线、绝缘 铝绞线、绝缘铜绞线四种导线架设，并按导 线截面划分子目。定额以“1km/单线”为计 量单位，导线和金具为未计价材料。 • （2）工程量计算 • 导线长度按线路总长度和预留长度之和 计算。 • 线路总长度根据平面图将相同规格的导
2.2
10kV以下架空配电线路概预算
2.2 10kV以下架空配电线路概预 算
• 4． 电杆组立
• 电杆组立的预算定额根据杆的类型不同，分为单 杆、接腿杆及撑杆三种定额。注意：线路一次施 工工程量按5根以上考虑，若5根以下者，其全部 人工、机械应乘以系数1.3。 （1）单杆 单杆的预算定额按木杆、混凝土杆及杆长分别立 项。 定额以“根”为单位计量，工程量按施工图图示 数量计算。 其中电杆、地横木为未计价材料。
10KV架空线路预算全解
2.2 10kV以下架空配电线路概预 算
• 拉线长度表 单位：m/每根
2.2 10kV以下架空配电线 路概预算
• 7．导线架设 • （1）定额套用 • 定额划分为裸铝绞线、钢芯铝绞线、绝缘 铝绞线、绝缘铜绞线四种导线架设，并按导 线截面划分子目。定额以“1km/单线”为计 量单位，导线和金具为未计价材料。 • （2）工程量计算 • 导线长度按线路总长度和预留长度之和 计算。 • 线路总长度根据平面图将相同规格的导
2.2 10kV以下架空配电线路概预 算
• （2）进户线架设 • 定额按导线截面积分项。计量单位： “100m/单线“，导线为未计价材料。 • 注意： • 低压进户线：应从靠近建筑物而又便于引 线的一根电杆上引下来，从电杆到建筑物 上导线第一个支持点间的距离不宜大于25 米，否则要加进户线杆。 •
• （2）1KV以下横担。
• 定额编制了二线、四线（单根、双根）、六线 （单根、双根）、瓷横担项目，定额计量单位为 “组”。 横担、绝缘子、连接铁件、螺栓是未计价材料。 （3） 进户横担。 定额编制了一端埋设式（二线、四线、六线）， 二端埋设式（二线、四线、六线），定额计量单位 为“组”。 横担、绝缘子、连接铁件、支撑铁件、螺栓是未计 价材料。
从图中可知共有8个电杆，2根拉线，则可知： V总土石方总工程量= V单×（杆数+拉线数） =9.975x(8+2)=99.75 m3
（2）计算定额单位数（预算表格中的数量栏） 因为土石方工程定额单位为“10 m3”，则： 定额单位数=V总/10=99.75/10=9.975 (3)计算施工直接费 因此项目中无主材，以此施工直接费为基价合价 查定额知：
2.2 10kV以下架空配电线路概预算
• 9．杆上变配电设备安装 • （1）杆上变压器安装 • 定额按变压器容量（kV· A）分项，计量单位为 “台”。定额不包括变压器干燥、接地装置、检修 平台和防护栏杆的制作安装，需另套相应定额。 • （2）杆上配电设备安装 • 杆上跌落式熔断器、避雷器、隔离开关安装以 “组”计量；油开关、配电箱以“台”计量。 • 其中配电箱安装定额中不包括焊（压）接线端子。
第十章10kV以下架空配电线路-定额
10。
1 工地运输工作内容：线路器材外观检查、绑扎及抬运、卸至指定地点、返回、装车、支垫、绑扎，运至指定地点、人力卸车、返回。
计量单位：表中所示10.2 土石方工程工作内容:复测、分坑、挖方、修整、操平、排水、装拆挡土板、岩石打眼、爆破、回填。
计量单位：10m3工作内容：同前。
计量单位：10m310。
3 底盘、拉盘、卡盘安装及电杆防腐工作内容：基坑整理、移运、盘安装、操平、找正、卡盘螺栓紧固、工器具转移、木杆根部浇焦涂。
计量单位：表中所示注：主要材料：混凝土底盘、拉盘、卡盘、拉棒、抱箍、连接螺栓及金具。
10。
4 电杆组立10.4。
1 单杆10.4.1。
1 木杆工作内容：立杆、找正、绑地横木、根部刷油、工器具转移。
计量单位：根注：主要材料：电杆、地横木。
10。
4.1。
2 混凝土杆工作内容：同前。
计量单位：根10。
4。
2 接腿杆工作内容：木杆加工、接腿、立杆、找正、绑地横木、根部刷油、工器具转移。
计量单位：根注:主要材料：木电杆、水泥接腿杆、地横木、圆木、连接铁件及螺栓。
工作内容:同前。
计量单位：根注：同前.10.4.3 撑杆及钢圈焊接工作内容:木杆加工、根部刷油、立杆、装包箍、焊缝间隙轻微调整、挖焊接操作坑、焊接及焊口清理、钢圈防腐防锈处理、工器具转移。
计量单位：根注：主要材料：撑杆、圆木、连接铁件及螺栓。
工作内容：同前.计量单位：表中所示10。
5 横担组装10。
5。
1 10kV以下横担工作内容：量尺寸、定位、上抱箍、装横担、支撑及杆顶支座、安装绝缘子。
计量单位:组注：1．双杆横担安装，基价乘以系数2。
0。
2．主要材料:横担、绝缘子、连接铁件及螺栓。
10.5。
2 1kV以下横担工作内容：定位、上抱箍、装支架、横担、支撑及杆顶支座、装瓷瓶。
计量单位:组注：主要材料：横担、绝缘子、连接件及螺栓.工作内容：同前.计量单位:组10。
5。
3 进户线横担工作内容：测位、划线、打眼、钻孔、横担安装、装瓷瓶及防水弯头。

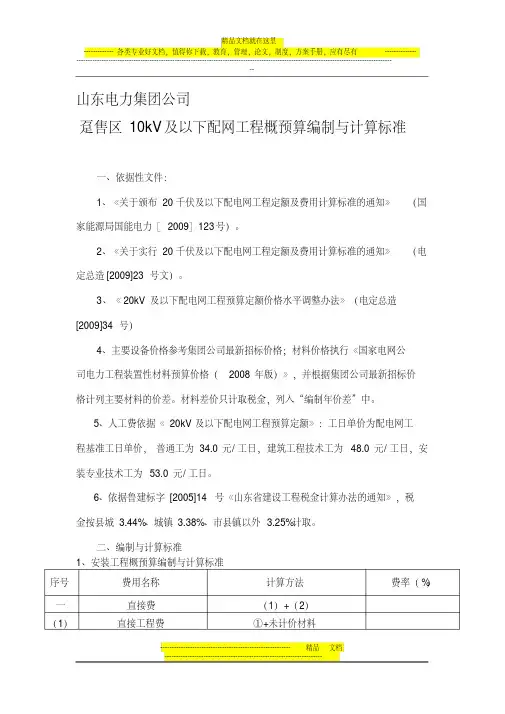

趸售区10kV及以下配网工程概预算编制与计算标准
3.25
精品文档就在这里
------------- 各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有
--------------
------------------------------------------------------------------------------------------------------------------------------------------
精品文档就在这里
------------- 各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有
--------------
------------------------------------------------------------------------------------------------------------------------------------------
--
1、配电站、开关站工程： 设备与材料的划分主要是针对工艺系统所涉及的装置和物品， 对同一品名的 物品不应硬性确定为设备或材料，而应根据其供应或使用情况分别确定。 （1）设备的零部件、备品备件及随设备供应的专用工具，属于设备。 （2）凡属于设备的一个组成部分或组合体，不论用何种材料做成或由哪个 制造厂供应，即使是现场加工配制的，均属于设备。 （3）凡属于各生产工艺系统设备成套供应的，无论是由该设备厂供应，或 是由其他厂家配套供应，或在现场加工配置，均属于设备。 （4）某些设备难以统一确定其组成范围或成套范围的，应以制造厂的文件 及其供货范围为准，凡是制造厂的文件上列出，且实际供应的，应属于设备。 （5）设备中的填充物品， 不论其是否随设备供应， 都应属于设备的一部分。 例如：变压器、断路器、油浸式电抗器用的变压器油等，均属于设备。 （6）配电系统的断路器、电抗器、电流互感器、电压互感器、隔离开关属 于设备，封闭母线、共箱母线、插接式母线属于设备；带形母线、软母线、绝缘 子、金具等属于材料。 （7） 随设备供应的设备基础框架、地脚螺栓属于设备。 （8）安装工程建设预算定额中已经明确了设备与材料划分的，应按定额中 的规定执行。 2、架空线路工程： 杆上布置的变压器、配电箱（柜）属于设备，电杆（塔）、电线、绝缘子、 金具及其附件均属于材料。 3、电缆线路工程：
精品文档就在这里
------------- 各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有
--------------
------------------------------------------------------------------------------------------------------------------------------------------
精品文档就在这里
------------- 各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有
--------------
------------------------------------------------------------------------------------------------------------------------------------------
--
1、配电站、开关站工程： 设备与材料的划分主要是针对工艺系统所涉及的装置和物品， 对同一品名的 物品不应硬性确定为设备或材料，而应根据其供应或使用情况分别确定。 （1）设备的零部件、备品备件及随设备供应的专用工具，属于设备。 （2）凡属于设备的一个组成部分或组合体，不论用何种材料做成或由哪个 制造厂供应，即使是现场加工配制的，均属于设备。 （3）凡属于各生产工艺系统设备成套供应的，无论是由该设备厂供应，或 是由其他厂家配套供应，或在现场加工配置，均属于设备。 （4）某些设备难以统一确定其组成范围或成套范围的，应以制造厂的文件 及其供货范围为准，凡是制造厂的文件上列出，且实际供应的，应属于设备。 （5）设备中的填充物品， 不论其是否随设备供应， 都应属于设备的一部分。 例如：变压器、断路器、油浸式电抗器用的变压器油等，均属于设备。 （6）配电系统的断路器、电抗器、电流互感器、电压互感器、隔离开关属 于设备，封闭母线、共箱母线、插接式母线属于设备；带形母线、软母线、绝缘 子、金具等属于材料。 （7） 随设备供应的设备基础框架、地脚螺栓属于设备。 （8）安装工程建设预算定额中已经明确了设备与材料划分的，应按定额中 的规定执行。 2、架空线路工程： 杆上布置的变压器、配电箱（柜）属于设备，电杆（塔）、电线、绝缘子、 金具及其附件均属于材料。 3、电缆线路工程：
10KV架空配电线路预算-线路
电气设备安装 基础 钢筋加工及制作 一 t 般钢筋
电气设备安装 混凝 土搅拌机浇制 每基 m3 混凝土量≤20m3
电气设备安装 控制 设备及低压电器 压 铝接线端子 导线截 面 ≤70mm2
10个
030210002004 导线架设
km
CB1364 CB1366
电气设备安装 工地 10t.k
运输 人力运输 平均 m
表- 01- 2
单位工程招标控制价/投标报价汇总表
工程名称： 园区项目内10kV电力线路架设工程【10kV线路新架工程】
序号
汇总内容
1
分部分项工程
标段:
金 额（元） 588639.79
2
措施项目
7690.80
2.1 其中：安全文明施工费
5830.12
3
其他项目
58863.98
3.1 其中：暂列金额

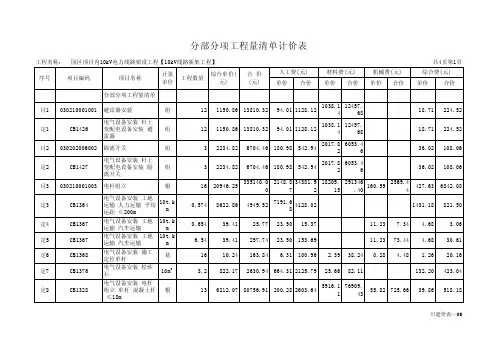

分部分项工程量清单计价表
工程名称： 园区项目内10kV电力线路架设工程【10kV线路新架工程】
序号
项目编码
项目名称
计量
综合单价(
工程数量
单位
元)
合价 (元)
人工费(元) 单价 合价
材料费(元) 单价 合价
机械费(元) 单价 合价
共4页第1页 综合费(元) 单价 合价
分部分项工程量清单
目1 030210001001 避雷器安装
5 410.02 2050.10 280.60 1403.00 1.86 9.30 71.72 358.60 55.84 279.20
川建价表— 05
分部分项工程量清单计价表
工程名称： 园区项目内10kV电力线路架设工程【10kV线路新架工程】
10KV架空线路预算
• 横担、绝缘子、连接铁件、螺栓是未计价材料。
• （3） 进户横担。
• 定额编制了一端埋设式（二线、四线、六线）， 二端埋设式（二线、四线、六线），定额计量单位 为“组”。
• 横担、绝缘子、连接铁件、支撑铁件、螺栓是未计 价材料。 路漫漫其修远兮,
吾将上下而求索
2.2 10kV以下架空配电线路概预 算
•
路漫漫其修远兮, 吾将上下而求索
2.2 10kV以下架空配电线路概预算
• 9．杆上变配电设备安装 • （1）杆上变压器安装 • 定额按变压器容量（kV·A）分项，计量单位为“台
”。定额不包括变压器干燥、接地装置、检修平台 和防护栏杆的制作安装，需另套相应定额。 • （2）杆上配电设备安装 • 杆上跌落式熔断器、避雷器、隔离开关安装以“组 ”计量；油开关、配电箱以“台”计量。 • 其中配电箱安装定额中不包括焊（压）接线端子 。
路漫漫其修远兮, 吾将上下而求索
第2章 10kV以下架空线路工程
• 例1．有一架空线路工程共有4根电杆，定额人工费合计为 900元，是在山区施工，求实际施工人工增加费是多少？
• 解：
• （1）考虑不是在定额规定的平原地区施工，而是在山区施 工
• （2）实际电杆施工数量不超过定额规定的至少5根
•
900×1.60×1.3-900=972元
路漫漫其修远兮, 吾将上下而求索
定额编号 2-908
项目名称 底盘安装 底盘主材
单位 块 块
2-909
卡盘安装 块 卡盘主材 块
10KV架空线路预算
路漫漫其修远兮, 吾将上下而求索
2020年4月6日星期一
2.2 10kV以下架空配电线路概预算
• 运输量应根据施工图设计将各类器材分 类汇总，按定额规定运输量和包装系数计 算。运输量计算公式：
• （3） 进户横担。
• 定额编制了一端埋设式（二线、四线、六线）， 二端埋设式（二线、四线、六线），定额计量单位 为“组”。
• 横担、绝缘子、连接铁件、支撑铁件、螺栓是未计 价材料。 路漫漫其修远兮,
吾将上下而求索
2.2 10kV以下架空配电线路概预 算
•
路漫漫其修远兮, 吾将上下而求索
2.2 10kV以下架空配电线路概预算
• 9．杆上变配电设备安装 • （1）杆上变压器安装 • 定额按变压器容量（kV·A）分项，计量单位为“台
”。定额不包括变压器干燥、接地装置、检修平台 和防护栏杆的制作安装，需另套相应定额。 • （2）杆上配电设备安装 • 杆上跌落式熔断器、避雷器、隔离开关安装以“组 ”计量；油开关、配电箱以“台”计量。 • 其中配电箱安装定额中不包括焊（压）接线端子 。
路漫漫其修远兮, 吾将上下而求索
第2章 10kV以下架空线路工程
• 例1．有一架空线路工程共有4根电杆，定额人工费合计为 900元，是在山区施工，求实际施工人工增加费是多少？
• 解：
• （1）考虑不是在定额规定的平原地区施工，而是在山区施 工
• （2）实际电杆施工数量不超过定额规定的至少5根
•
900×1.60×1.3-900=972元
路漫漫其修远兮, 吾将上下而求索
定额编号 2-908
项目名称 底盘安装 底盘主材
单位 块 块
2-909
卡盘安装 块 卡盘主材 块
10KV架空线路预算
路漫漫其修远兮, 吾将上下而求索
2020年4月6日星期一
2.2 10kV以下架空配电线路概预算
• 运输量应根据施工图设计将各类器材分 类汇总，按定额规定运输量和包装系数计 算。运输量计算公式：

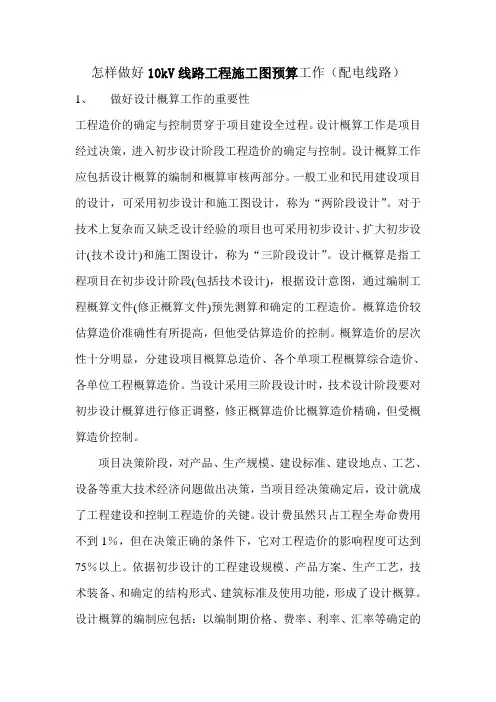

10kV线路工程施工图预算工作(配电线路)
怎样做好10kV线路工程施工图预算工作（配电线路）1、做好设计概算工作的重要性工程造价的确定与控制贯穿于项目建设全过程。
设计概算工作是项目经过决策，进入初步设计阶段工程造价的确定与控制。
设计概算工作应包括设计概算的编制和概算审核两部分。
一般工业和民用建设项目的设计，可采用初步设计和施工图设计，称为“两阶段设计”。
对于技术上复杂而又缺乏设计经验的项目也可采用初步设计、扩大初步设计(技术设计)和施工图设计，称为“三阶段设计”。
设计概算是指工程项目在初步设计阶段(包括技术设计)，根据设计意图，通过编制工程概算文件(修正概算文件)预先测算和确定的工程造价。
概算造价较估算造价准确性有所提高，但他受估算造价的控制。
概算造价的层次性十分明显，分建设项目概算总造价、各个单项工程概算综合造价、各单位工程概算造价。
当设计采用三阶段设计时，技术设计阶段要对初步设计概算进行修正调整，修正概算造价比概算造价精确，但受概算造价控制。
项目决策阶段，对产品、生产规模、建设标准、建设地点、工艺、设备等重大技术经济问题做出决策，当项目经决策确定后，设计就成了工程建设和控制工程造价的关键。
设计费虽然只占工程全寿命费用不到1％，但在决策正确的条件下，它对工程造价的影响程度可达到75％以上。
依据初步设计的工程建设规模、产品方案、生产工艺，技术装备、和确定的结构形式、建筑标准及使用功能，形成了设计概算。
设计概算的编制应包括：以编制期价格、费率、利率、汇率等确定的静态投资；和编制期到竣工验收前因工程和价格变化等多种因素形成的动态投资两部分。
静态化投资作为考核工程设计和作为施工图预算的依据。
动态投资作为筹措、供应和控制资金使用的限额。
设计概算是编制建设项目投资计划、确定与控制建设项目投资的依据。
经批准的建设项目设计概算的投资额，是该工程建设的最高限额。
设计概算是签订建设工程合同和贷款合同的依据。
设计概算是控制施工图预算的依据。
设计概算是衡量设计方案技术经济合理性和选择最佳设计方案的依据。
10KV以下架空线路
2.1 架空配电线路工程概况
6. 电杆拉线 • 架空线路中，是用来平衡电杆各方向的拉力，防
止电杆弯曲或倾倒的。因此，在承力杆上（终端 杆、转角杆、耐张杆），均须安装拉线。 • 常用拉线有：普通拉线、水平拉线、弓型拉线 等 ，其中拉线规格又有35mm2、70mm2、120mm2等。
2.1 架空配电线路工程概况
室内明敷或穿管敷设，交流 500V，直流1000V以下电 器设备及电气线路
交流250V以下的照明、各种 电器（阻燃型适应于有阻 燃要求的场所）
2.1 架空配电线路工程概况
(1) 裸铜绞线TJ： • 具有较高的导线性能和足够的机械性能，抗侵蚀
性能强，理想的导线。铜资源少，价格高。 (2)裸铝绞线LJ：导电良好，重量轻，但机械强度小。 (3)钢芯铝绞线LGJ：广泛应用于高压架空线路中。 • (4)铝合金线HLJ：具有上述线路没有的诸多优点。
2.1 架空配电线路工程概况
4. 横担 • 装在电杆的上端，用来安装绝缘子，固定开关设
备及避雷器等，应具有一定的长度及机械强度。 • 按材质分：木横担 铁横担 陶瓷横担 • 铁横担：镀锌角钢制成的铁横担，坚固耐用，使
用广泛。 • 陶瓷横担：具有较高的绝缘能力。 • 木横担：已不使用。
2.1 架空配电线路工程概况
• 例题
2.1 10kV以下架空线路工程概况
2.1.1 10kV以下架空线路的主要组成和特点 • 架空线路是用电杆将导线悬空架设、直接向用
户供电的电力配电线路。 • 按电压等级分，1kv以下的低压架空线路，1～
10kv为高压架空线路。 1.架空线路的组成 • 由基础、电杆、导线、横担、绝缘子、金具等部
据转角的大小而定，转角的角度有150、300、600、 900。要在拉线不平衡的反方向一面装设拉力。 • 特点：承受的荷重除和耐张杆承受荷重相同外， 还承受两侧导线拉力的合力。
电网工程10kV及以下工程预算书
电网工程10kV及以下工程预算书根据您的要求，以下是一个电网工程10kV及以下工程预算书的全自动公式版，具体内容如下：一、工程概述1.1工程名称：电网工程10kV及以下工程1.2工程地点：XXX市XXX区XXX路1.3工程规模：XXX台变压器、XXX根导线等二、工程承包商投标报价2.1人工费用计算公式：人工费用=工期*日工资*施工人数2.2机械费用计算公式：机械费用=工期*日租金2.3材料费用计算公式：材料费用=物料单价*材料用量2.4运输费用计算公式：运输费用=运输单位费用*运输量2.5其他费用计算公式：其他费用=…（根据实际情况自行填写）三、工程总预算3.1人工费用总额计算公式：人工费用总额=∑(每项工种的人工费用)3.2机械费用总额计算公式：机械费用总额=∑(每台机械的机械费用)3.3材料费用总额计算公式：材料费用总额=∑(每种材料的材料费用)3.4运输费用总额计算公式：运输费用总额=∑(每项物料的运输费用)3.5其他费用总额计算公式：其他费用总额=…（根据实际情况自行填写）3.6工程总预算计算公式：工程总预算=人工费用总额+机械费用总额+材料费用总额+运输费用总额+其他费用总额四、备注备注2：本预算书仅包含基本的费用预估，具体的工程预算还需要考虑其他因素，如管理费用、利润等。
以上是一个电网工程10kV及以下工程预算书的全自动公式版，根据不同的实际情况，可以根据公式自行填写具体数值并计算得出工程总预算。
需要注意的是，这仅仅是一个基本的预算书，具体情况还需要根据实际项目需求进行调整和完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 定额编制了一端埋设式（二线、四线、六线）， 二端埋设式（二线、四线、六线），定额计量单位 为“组”。
• 横担、绝缘子、连接铁件、支撑铁件、螺栓是未计 价材料。
2.2 10kV以下架空配电线路概预 算
• 6． 拉线制作安装 • （1）定额套用 • 定额根据拉线截面积不同，按普通拉线、水
平及弓形拉线两类分项。定额以“根”为计量 单位。拉线、金具、抱箍为未计价材料。 • （2）工程量计算 • 按照施工图纸设计的拉线根数计算工程量。 • 注意：①定额按单根拉线考虑，若安装V型、
定额编号 2-908
项目名称 底盘安装 底盘主材
单位 块 块
2-909
卡盘安装 块 卡盘主材 块
抱箍
副
2-910
拉盘安装 块 拉盘主材 块
拉线棒 个
连接螺栓 套 及金具
数量 8 8x1.005=8.04
9 9x1.005=9.045
9x1.01=9.09
2 2
2 x1.01=2.02
（9+2）x1.01=11.11 （卡盘和拉盘共用）
•
2.2 10kV以下架空配电线路概预算
各中材料的损耗率见下表：
经验公式：工地运输费=一次施工的人工工资总和乘以35%
2.2 10kV以下架空配电线路概预 算
• 2．土石方工程
• 区分不同土质（普通土、坚土、松砂石、泥水坑、流砂坑、
岩石等）立项，以“10m3”为计量单位。
• （1）定额套用
• a 按施工图设计资料，区分不同土（石）质（普通土、坚土、 松砂石、泥水坑、流砂坑、岩石）套用相应子目。凡同一坑、 槽、沟内出现两种或两种以上不同土（石）质时，则选用含 量较大的一种确定其类别。
“100m/单线“，导线为未计价材料。 • 注意： • 低压进户线：应从靠近建筑物而又便于引
线的一根电杆上引下来，从电杆到建筑物 上导线第一个支持点间的距离不宜大于25 米，否则要加进户线杆。
•
2.2 10kV以下架空配电线路概预算
• 9．杆上变配电设备安装 • （1）杆上变压器安装 • 定额按变压器容量（kV·A）分项，计量单位为
• 解：
• （1）考虑不是在定额规定的平原地区施工，而是在山区施 工
• （2）实际电杆施工数量不超过定额规定的至少5根
•
900×1.60×1.3-900=972元
• 注意：当这两种系数都要考虑时，其人工费是累计计算的， 而不是分别都用900作为基数。
LJ-4X35 50m
相邻电杆距离为
D
50米
例：某架空线路平面图2-18 ，施工土质为普通土，杆高为12米，试计算 本工程的土石方工程量，及施工直接费？
= 9.975m3
从图中可知共有8个电杆，2根拉线，则可知： V总土石方总工程量= V单×（杆数+拉线数）
=9.975x(8+2)=99.75 m3
（2）计算定额单位数（预算表格中的数量栏） 因为土石方工程定额单位为“10 m3”，则： 定额单位数=V总/10=99.75/10=9.975
(3)计算施工直接费 因此项目中无主材，以此施工直接费为基价合价
8040
第2章 10kV以下架空线路工程
• a 无底盘、卡盘的电杆坑土石方量
• 其挖方体积: V=0.8× 0.8h -坑深（m）
式中h-
• b 有底盘、卡盘的电杆坑土石方量
• 见下图杆坑图
2.2 10kV以下架空配电线路概预 算
2.2 10kV以下架空配电线路概预
算
• 计算公式 ：
•
V＝h/6[a2+（a+a1）2+a12]
• 式中式中 V—土（石）方体积 h--坑深（m）；
2.2 10kV以下架空配电线路概预 算
• 拉线长度表 单位：m/每根
2.2 10kV以下架空配电线 路概预算
• 7．导线架设
• （1）定额套用
• 定额划分为裸铝绞线、钢芯铝绞线、绝缘 铝绞线、绝缘铜绞线四种导线架设，并按导 线截面划分子目。定额以“1km/单线”为计 量单位，导线和金具为未计价材料。
查定额知：
项目名称 定额编号
单位
数量
基价单 基价合
价
价
2-902
普通土（土石方 工程）
10 m3
9.975
167.48 1670.6 13
施工直接费：基价合价=基价单价X定额单位数
=167.48 x9.975=1670.613 答：此工程的土石方工程量为：99.75 m3，施工直接费 为：1670.613元。
• 定额以“根”为单位计量，工程量按施工图图示 数量计算。
• 其中电杆、地横木为未计价材料。
2.2 10kV以下架空配电线路概预 算
• （2）接腿杆
• 接腿杆的预算定额分为：单腿接杆（指 由上下两段木电杆接成1根电杆）、双腿接 杆（指下段两根电杆，上段1根接成）、混 合接腿杆（指下段采用混凝土杆，上段为 木杆接成）。
• 撑杆、圆木、连接铁件及螺栓为未计价材 料。
• 木杆电杆根部采用烧焦刷油防腐处理时，需 另套定额，计量单位为“根” 5． 横担安装
• 定额编制了10kV以下横担、1kV以下横担、 进户横担等项目
• （1）10kV以下横担
• 区分横担材料(铁木横担、瓷横担)， 以 “组”为计量单位计算工程量。
3、电杆底盘、拉线盘、卡盘安装及电杆防腐
电杆底盘、卡盘、 拉线盘的安装，应该注意的事 项，底盘和卡盘均是用混凝土预制的，底盘是用来固 定电杆的，卡盘是用来避免电杆倾斜的。底盘、拉盘、 卡盘安装以 “块”为计量单位计算工程量；电杆防腐 以“根”为计量单位按设计用量计算工程量。其中底 盘、拉盘、卡盘、拉线棒、抱箍、连接螺栓及金具是 未计价材料要考虑损耗。如安装一块底盘实际消耗的
2.2 10kV以下架空配电线路概预算
• 运输量应根据施工图设计将各类器材分 类汇总，按定额规定运输量和包装系数计 算。运输量计算公式：
• 预算运输工程量=施工图用量× (1+损耗率) +包装物重量
• （不需包装的可不计算包装物重量）
2.2 10kV以下架空配电线路概预 算
• 主要材料运输重量的计算按照下表规定执行：

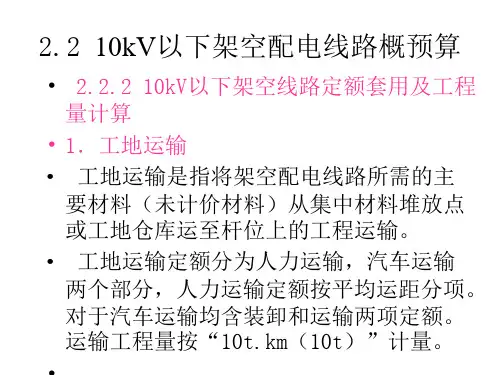

2.2 10kV以下架空配电线路概预算
• 2.2.2 10kV以下架空线路定额套用及工程 量计算
• 1．工地运输
• 工地运输是指将架空配电线路所需的主 要材料（未计价材料）从集中材料堆放点 或工地仓库运至杆位上的工程运输。
• 工地运输定额分为人力运输，汽车运输 两个部分，人力运输定额按平均运距分项。 对于汽车运输均含装卸和运输两项定额。 运输工程量按“10t.km（10t）”计量。
h—坑深 (数值可按表2-26，也可按杆长的1/6或杆长的1/10加0.7m) L--拉线盘底盘规格宽度
C=0.1--施工操作裕度（m） a=L+2c=1+2x0.1=1.2m
a1=a+2hx普通土边坡系数=1.2+2x2.5x0.3=2.7m V单= h/6[a²+（a+a1）²+a1²]=2.5/6x[1.22+(1.2+2.7)2+2.72]
• 各种接腿杆均以杆长分项。计量单位为 “根”，工程量按施工图图示数量计算。
• 木电杆、地横木、连接铁件及螺栓为未计 价材料。
2.2 10kV以下架空配电线路概预 算
• （3）撑杆
• 撑杆:指某些终端杆或须承受一定压力的中 间杆，需采用斜撑来代替拉线用的电杆。
• 撑杆安装的预算定额分为木撑杆和混凝土 撑杆，并以杆长立项。定额计量单位为 “根”，工程量按施工图图示数量计算。
• （2）工程量计算
• 导线长度按线路总长度和预留长度之和 计算。
• 线路总长度根据平面图将相同规格的导
2.2 10kV以下架空配电线路概预 算
导线架设工程量＝（线路长度+预留长度）×导线根数
2.2 10kV以下架空配电线路概预 算
• 8．导线跨越及进户线架设
• （1）导线跨越
• 导线跨越的预算定额根据跨越对象有：跨越电力 线、通讯线或公路；跨越铁路；跨越河流。定额的 计量单位为“处”。
4、电杆组立
• 电杆组立的预算定额根据电杆的类型不同，分
为单杆、接腿杆及撑杆及钢圈焊接三种定额。注意 线路一次施工工程量按5根以上考虑，若5根以下者， 其全部人工、机械应乘以系数1.3。
定额编号
项目名称
单位
数量
基价单价 基价合价
2-917
混凝土杆
根
8
127.66
1021.28
混凝土杆主材
根
8 X1.005 1000
• 3．电杆底盘、卡盘、 拉线盘 安装
• 底盘和卡盘均是用混凝土预制的，底盘是 用来固定电杆的，卡盘是用来避免电杆倾斜 的。
• （1）底盘、拉盘、卡盘安装以 “块”为计 量单位计算工程量
• （2）电杆防腐以“根”为计量单位按设计用 量计算工程量。
• 其中底盘、拉盘、卡盘、拉棒、抱箍、连接 螺栓及金具是未计价材料。
• b．冻土厚度大于0.3m时，冻土层的挖方量按坚土定额乘以系 数2.5。其它土层仍按土质性质执行定额。
• c．不论开挖电杆坑或者拉线盘，只是区别不同材质执行同一 定额
2.2 10kV以下架空配电线路概预
算
• （2）工程量计算
• 杆基挖地坑的土石方量按施工图杆基尺寸， 区分不同土质，以“10m3”为计量单位
• A、每个跨越间距按50米内考虑， 50m<L<100m时， 按两处，以此类推。
• B、一次跨越两个障碍物时，按两处跨越，依此类 推。
• C、跨越定额仅考虑因跨越而多耗的人工、机械台 班和材料，在计算导线工程量时，不扣除跨越距的 长度。
• 横担、绝缘子、连接铁件、支撑铁件、螺栓是未计 价材料。
2.2 10kV以下架空配电线路概预 算
• 6． 拉线制作安装 • （1）定额套用 • 定额根据拉线截面积不同，按普通拉线、水
平及弓形拉线两类分项。定额以“根”为计量 单位。拉线、金具、抱箍为未计价材料。 • （2）工程量计算 • 按照施工图纸设计的拉线根数计算工程量。 • 注意：①定额按单根拉线考虑，若安装V型、
定额编号 2-908
项目名称 底盘安装 底盘主材
单位 块 块
2-909
卡盘安装 块 卡盘主材 块
抱箍
副
2-910
拉盘安装 块 拉盘主材 块
拉线棒 个
连接螺栓 套 及金具
数量 8 8x1.005=8.04
9 9x1.005=9.045
9x1.01=9.09
2 2
2 x1.01=2.02
（9+2）x1.01=11.11 （卡盘和拉盘共用）
•
2.2 10kV以下架空配电线路概预算
各中材料的损耗率见下表：
经验公式：工地运输费=一次施工的人工工资总和乘以35%
2.2 10kV以下架空配电线路概预 算
• 2．土石方工程
• 区分不同土质（普通土、坚土、松砂石、泥水坑、流砂坑、
岩石等）立项，以“10m3”为计量单位。
• （1）定额套用
• a 按施工图设计资料，区分不同土（石）质（普通土、坚土、 松砂石、泥水坑、流砂坑、岩石）套用相应子目。凡同一坑、 槽、沟内出现两种或两种以上不同土（石）质时，则选用含 量较大的一种确定其类别。
“100m/单线“，导线为未计价材料。 • 注意： • 低压进户线：应从靠近建筑物而又便于引
线的一根电杆上引下来，从电杆到建筑物 上导线第一个支持点间的距离不宜大于25 米，否则要加进户线杆。
•
2.2 10kV以下架空配电线路概预算
• 9．杆上变配电设备安装 • （1）杆上变压器安装 • 定额按变压器容量（kV·A）分项，计量单位为
• 解：
• （1）考虑不是在定额规定的平原地区施工，而是在山区施 工
• （2）实际电杆施工数量不超过定额规定的至少5根
•
900×1.60×1.3-900=972元
• 注意：当这两种系数都要考虑时，其人工费是累计计算的， 而不是分别都用900作为基数。
LJ-4X35 50m
相邻电杆距离为
D
50米
例：某架空线路平面图2-18 ，施工土质为普通土，杆高为12米，试计算 本工程的土石方工程量，及施工直接费？
= 9.975m3
从图中可知共有8个电杆，2根拉线，则可知： V总土石方总工程量= V单×（杆数+拉线数）
=9.975x(8+2)=99.75 m3
（2）计算定额单位数（预算表格中的数量栏） 因为土石方工程定额单位为“10 m3”，则： 定额单位数=V总/10=99.75/10=9.975
(3)计算施工直接费 因此项目中无主材，以此施工直接费为基价合价
8040
第2章 10kV以下架空线路工程
• a 无底盘、卡盘的电杆坑土石方量
• 其挖方体积: V=0.8× 0.8h -坑深（m）
式中h-
• b 有底盘、卡盘的电杆坑土石方量
• 见下图杆坑图
2.2 10kV以下架空配电线路概预 算
2.2 10kV以下架空配电线路概预
算
• 计算公式 ：
•
V＝h/6[a2+（a+a1）2+a12]
• 式中式中 V—土（石）方体积 h--坑深（m）；
2.2 10kV以下架空配电线路概预 算
• 拉线长度表 单位：m/每根
2.2 10kV以下架空配电线 路概预算
• 7．导线架设
• （1）定额套用
• 定额划分为裸铝绞线、钢芯铝绞线、绝缘 铝绞线、绝缘铜绞线四种导线架设，并按导 线截面划分子目。定额以“1km/单线”为计 量单位，导线和金具为未计价材料。
查定额知：
项目名称 定额编号
单位
数量
基价单 基价合
价
价
2-902
普通土（土石方 工程）
10 m3
9.975
167.48 1670.6 13
施工直接费：基价合价=基价单价X定额单位数
=167.48 x9.975=1670.613 答：此工程的土石方工程量为：99.75 m3，施工直接费 为：1670.613元。
• 定额以“根”为单位计量，工程量按施工图图示 数量计算。
• 其中电杆、地横木为未计价材料。
2.2 10kV以下架空配电线路概预 算
• （2）接腿杆
• 接腿杆的预算定额分为：单腿接杆（指 由上下两段木电杆接成1根电杆）、双腿接 杆（指下段两根电杆，上段1根接成）、混 合接腿杆（指下段采用混凝土杆，上段为 木杆接成）。
• 撑杆、圆木、连接铁件及螺栓为未计价材 料。
• 木杆电杆根部采用烧焦刷油防腐处理时，需 另套定额，计量单位为“根” 5． 横担安装
• 定额编制了10kV以下横担、1kV以下横担、 进户横担等项目
• （1）10kV以下横担
• 区分横担材料(铁木横担、瓷横担)， 以 “组”为计量单位计算工程量。
3、电杆底盘、拉线盘、卡盘安装及电杆防腐
电杆底盘、卡盘、 拉线盘的安装，应该注意的事 项，底盘和卡盘均是用混凝土预制的，底盘是用来固 定电杆的，卡盘是用来避免电杆倾斜的。底盘、拉盘、 卡盘安装以 “块”为计量单位计算工程量；电杆防腐 以“根”为计量单位按设计用量计算工程量。其中底 盘、拉盘、卡盘、拉线棒、抱箍、连接螺栓及金具是 未计价材料要考虑损耗。如安装一块底盘实际消耗的
2.2 10kV以下架空配电线路概预算
• 运输量应根据施工图设计将各类器材分 类汇总，按定额规定运输量和包装系数计 算。运输量计算公式：
• 预算运输工程量=施工图用量× (1+损耗率) +包装物重量
• （不需包装的可不计算包装物重量）
2.2 10kV以下架空配电线路概预 算
• 主要材料运输重量的计算按照下表规定执行：
2.2 10kV以下架空配电线路概预算
• 2.2.2 10kV以下架空线路定额套用及工程 量计算
• 1．工地运输
• 工地运输是指将架空配电线路所需的主 要材料（未计价材料）从集中材料堆放点 或工地仓库运至杆位上的工程运输。
• 工地运输定额分为人力运输，汽车运输 两个部分，人力运输定额按平均运距分项。 对于汽车运输均含装卸和运输两项定额。 运输工程量按“10t.km（10t）”计量。
h—坑深 (数值可按表2-26，也可按杆长的1/6或杆长的1/10加0.7m) L--拉线盘底盘规格宽度
C=0.1--施工操作裕度（m） a=L+2c=1+2x0.1=1.2m
a1=a+2hx普通土边坡系数=1.2+2x2.5x0.3=2.7m V单= h/6[a²+（a+a1）²+a1²]=2.5/6x[1.22+(1.2+2.7)2+2.72]
• 各种接腿杆均以杆长分项。计量单位为 “根”，工程量按施工图图示数量计算。
• 木电杆、地横木、连接铁件及螺栓为未计 价材料。
2.2 10kV以下架空配电线路概预 算
• （3）撑杆
• 撑杆:指某些终端杆或须承受一定压力的中 间杆，需采用斜撑来代替拉线用的电杆。
• 撑杆安装的预算定额分为木撑杆和混凝土 撑杆，并以杆长立项。定额计量单位为 “根”，工程量按施工图图示数量计算。
• （2）工程量计算
• 导线长度按线路总长度和预留长度之和 计算。
• 线路总长度根据平面图将相同规格的导
2.2 10kV以下架空配电线路概预 算
导线架设工程量＝（线路长度+预留长度）×导线根数
2.2 10kV以下架空配电线路概预 算
• 8．导线跨越及进户线架设
• （1）导线跨越
• 导线跨越的预算定额根据跨越对象有：跨越电力 线、通讯线或公路；跨越铁路；跨越河流。定额的 计量单位为“处”。
4、电杆组立
• 电杆组立的预算定额根据电杆的类型不同，分
为单杆、接腿杆及撑杆及钢圈焊接三种定额。注意 线路一次施工工程量按5根以上考虑，若5根以下者， 其全部人工、机械应乘以系数1.3。
定额编号
项目名称
单位
数量
基价单价 基价合价
2-917
混凝土杆
根
8
127.66
1021.28
混凝土杆主材
根
8 X1.005 1000
• 3．电杆底盘、卡盘、 拉线盘 安装
• 底盘和卡盘均是用混凝土预制的，底盘是 用来固定电杆的，卡盘是用来避免电杆倾斜 的。
• （1）底盘、拉盘、卡盘安装以 “块”为计 量单位计算工程量
• （2）电杆防腐以“根”为计量单位按设计用 量计算工程量。
• 其中底盘、拉盘、卡盘、拉棒、抱箍、连接 螺栓及金具是未计价材料。
• b．冻土厚度大于0.3m时，冻土层的挖方量按坚土定额乘以系 数2.5。其它土层仍按土质性质执行定额。
• c．不论开挖电杆坑或者拉线盘，只是区别不同材质执行同一 定额
2.2 10kV以下架空配电线路概预
算
• （2）工程量计算
• 杆基挖地坑的土石方量按施工图杆基尺寸， 区分不同土质，以“10m3”为计量单位
• A、每个跨越间距按50米内考虑， 50m<L<100m时， 按两处，以此类推。
• B、一次跨越两个障碍物时，按两处跨越，依此类 推。
• C、跨越定额仅考虑因跨越而多耗的人工、机械台 班和材料，在计算导线工程量时，不扣除跨越距的 长度。
