转辙机的工作原理
转辙机是一种常用于铁路或地铁系统中的设备，用于实现列车在同一个铁轨上进行转弯运行。
它的工作原理可以简单地描述为以下几个步骤：
1. 检测列车位置：转辙机首先会通过传感器或其他检测设备，确认即将到来的列车的位置和方向。
2. 切换道岔：根据列车的位置和预定的路径，转辙机会切换相应的道岔，使列车能够正确地转弯。
3. 定位道岔：一旦道岔切换完成，转辙机将道岔锁定在正确的位置上，确保列车能够安全通过。
4. 放行信号：转辙机会向列车的驾驶员或信号系统发送信号，告知列车可以安全通过转弯部分。
5. 监控系统：整个过程中，转辙机会通过传感器和监控系统实时监测道岔的状态和列车的位置，以确保转弯过程的安全和顺畅。
需要注意的是，转辙机必须在列车完全停稳之后才能进行道岔切换，以确保列车安全通过转弯部分。
同时，转辙机也需要与信号系统和列车驾驶员进行紧密的配合和沟通，以保证列车能够遵循预定的路径进行行驶。
整个工作过程严格遵循铁路或地铁的安全标准和规定，以确保列车运行的安全和高效性。
转辙机机与道岔锁闭设备的认知与维护实训报告1. 介绍在铁路交通系统中，转辙机机和道岔锁闭设备是关键的组成部分。
转辙机机用于实现列车在不同轨道间的切换，而道岔锁闭设备则用于保证列车在通过道岔时的安全运行。
本报告将介绍转辙机机和道岔锁闭设备的基本原理、功能以及维护实训经验。
2. 转辙机机的工作原理与功能2.1 转辙机机的工作原理转辙机机通过驱动机械装置操作道岔，使其通过转换器件改变列车的行驶方向。
转辙机机的工作原理可以简单概括为以下几个步骤： 1. 接收控制信号：转辙机机通过接收来自信号系统的控制信号，判断需要切换的轨道和方向。
2. 驱动机械装置：根据控制信号，转辙机机通过驱动机械装置来操作道岔，使其转换到目标轨道。
3. 确认切换状态：转辙机机在完成切换后，会发送信号给信号系统，确认切换状态。
4. 监测与维护：转辙机机需要进行定期的监测与维护，以确保其正常运行。
2.2 转辙机机的功能转辙机机的主要功能包括： - 实现列车的换轨操作：转辙机机通过切换道岔，使列车能够从一条轨道上转换到另一条轨道上，从而实现换轨操作。
- 提供行车安全保障：转辙机机具有自检功能，在切换过程中能够实时监测道岔的状态，保证列车行车安全。
- 提升运行效率：转辙机机的快速切换能够减少列车在换轨时的停顿时间，提高铁路运输的效率。
3. 道岔锁闭设备的工作原理与维护经验3.1 道岔锁闭设备的工作原理道岔锁闭设备主要用于保证列车在通过道岔时的安全运行，防止意外的道岔切换导致事故发生。
道岔锁闭设备的工作原理可以简单概括为以下几个步骤： 1. 报告道岔位置：道岔锁闭设备通过传感器感知道岔的位置，并将信息报告给信号系统。
2.确认道岔锁定：当列车接近道岔时，道岔锁闭设备会锁定道岔，防止其在列车通过时意外切换。
3. 解除道岔锁定：在列车通过道岔后，道岔锁闭设备会解除道岔锁定状态。
3.2 道岔锁闭设备的维护经验为了确保道岔锁闭设备的正常运行，需要进行定期的维护工作。
道岔基本知识目录一、道岔概述 (2)1.1 道岔的定义 (3)1.2 道岔的作用 (3)1.3 道岔的分类 (4)二、道岔的基本构造 (5)2.1 辙叉部分 (6)2.2 转辙机械 (7)2.3 连接部分 (8)三、道岔的命名和标识 (9)3.1 命名原则 (10)3.2 标识方法 (11)四、道岔的维护与检修 (12)4.1 日常检查 (13)4.2 定期检修 (14)4.3 故障处理 (15)五、道岔的安全操作 (16)5.1 列车通过道岔的速度限制 (17)5.2 道岔操纵方法 (18)5.3 道岔故障时的应急处理 (19)六、道岔的控制系统 (21)6.1 电气集中控制系统 (22)6.2 计算机联锁系统 (23)6.3 现场信号设备 (24)七、道岔的提速与改造 (25)7.1 提速道岔的介绍 (26)7.2 道岔改造的技术要求 (27)7.3 提速道岔的应用情况 (29)一、道岔概述是铁路交通中的重要设备，用于实现线路之间的交叉。
它不仅具有保证列车安全、平稳通过的功能，还承担着提高运输效率、增加车站通过能力的重要任务。
道岔的基本形式多种多样，但主要可以分为直线型、曲线型、缓和曲线型等。
每种类型的道岔都有其特定的几何形状和尺寸，以满足不同的设计要求和使用场景。
在铁路系统中，道岔的位置和数量对列车的运行速度、安全性以及运输效率有着直接的影响。
在设计道岔时，需要综合考虑地形、地质、气候、交通流量等多种因素，以确保道岔能够在各种条件下正常工作，并延长使用寿命。
随着铁路技术的不断发展，道岔的设计和制造也在不断进步。
新型道岔不断涌现，如可动心轨道岔、高速道岔等，这些新型道岔在提高列车通过速度、降低运营维护成本等方面具有显著优势。
道岔作为铁路交通的关键部件之一，对于保障列车安全、高效运行具有重要意义。
了解道岔的基本知识和特点，有助于我们更好地认识和运用这一重要设备。
1.1 道岔的定义道岔是一种铁路设备，用于改变列车行驶方向或连接两条平行轨道。
铁路信号设备——转辙机序道岔是决定列车运行进路的关键设备，而动作道岔的设备是转辙机，转辙机设置于道岔尖轨的轨旁或轨间，转辙机的动作、表示电路，俗称道岔控制电路，它是信号电路的重要组成部分。
目录一、定义二、作用三、对转辙机的基本要求四、转辙机与道岔五、转辙机的设置六、转辙机的分类七、ZD6系列电动转辙机八、S700K型电动转辙机九、转辙机的运行状态十、转辙机的检测与维护一、定义转辙机是重要的信号基础设备，用于实现对道岔的转换和锁闭，是直接关系行车安全的设备，对于保证行车安全，提高运输效率，起着非常重要的作用。
二、作用在集中联锁设备中，转辙机的作用是接到命令后带动道岔转换，其主要功能为：转换道岔、锁闭道岔尖轨、表示道岔所在位置，具体表现为：1)根据操作要求，将道岔转换至定位或反位；2)道岔转换至规定位置而且密贴后，自动实行机械锁闭，防止外力改变道岔位置；3)当道岔尖轨与基本轨密贴后，正确反映道岔位置，并给出相应表示；4)发生挤岔以及道岔长时间处于“四开”位置（尖轨与基本轨不密贴）时，及时发出报警。
三、对转辙机的要求（一）对转辙机的基本要求如下：1、作为转换装置，应具有做够大的压力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位。
2、作为锁闭装置，当尖轨和基本轨不密贴时不应进行锁闭；一旦锁闭，应保证不致因车通过道岔时的震动而错误解锁。
3、作为监督装置，应能正确的反映道岔的状态。
4、道岔被挤后，在未修复前不应再使道岔装换。
（二）对转辙机的技术要求如下：1、转辙机的安装应与道岔成方正，转辙机外壳纵侧面的两端于基本轨或中分线垂直距离的偏差，不大于10mm（外锁闭道岔，不大于5mm）.2、列车运行速度大于120km/h的道岔应采用外锁闭装置。
3、多点（含两点及以上）牵引道岔应采用多机牵引方式。
4、发生挤岔时，转换设备（快速转辙机除外）应可靠切断道岔表示。
5、列车运行速度大于120km/h的线路，道岔应采用三相380V 电源电压的交流电动、电液转辙机牵引。

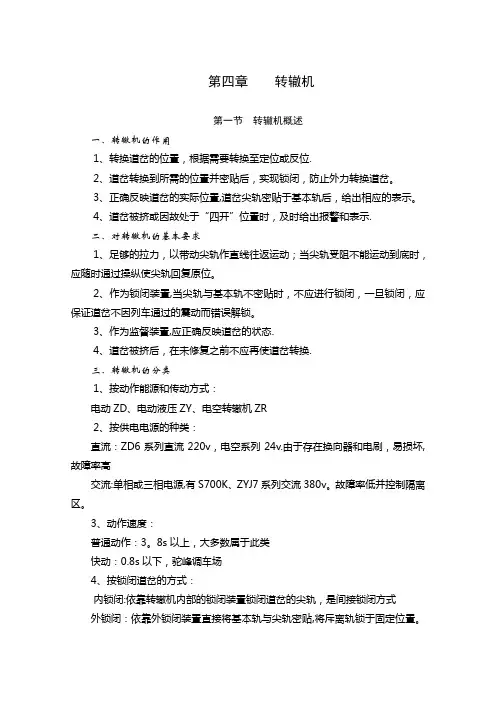

第四章转辙机第一节转辙机概述一、转辙机的作用1、转换道岔的位置，根据需要转换至定位或反位.2、道岔转换到所需的位置并密贴后，实现锁闭，防止外力转换道岔。
3、正确反映道岔的实际位置,道岔尖轨密贴于基本轨后，给出相应的表示。
4、道岔被挤或因故处于“四开”位置时，及时给出报警和表示.二、对转辙机的基本要求1、足够的拉力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位。
2、作为锁闭装置,当尖轨与基本轨不密贴时，不应进行锁闭，一旦锁闭，应保证道岔不因列车通过的震动而错误解锁。
3、作为监督装置,应正确反映道岔的状态.4、道岔被挤后，在未修复之前不应再使道岔转换.三、转辙机的分类1、按动作能源和传动方式：电动ZD、电动液压ZY、电空转辙机ZR2、按供电电源的种类：直流：ZD6系列直流220v，电空系列24v.由于存在换向器和电刷，易损坏,故障率高交流:单相或三相电源,有S700K、ZYJ7系列交流380v。
故障率低并控制隔离区。
3、动作速度：普通动作：3。
8s以上，大多数属于此类快动：0.8s以下，驼峰调车场4、按锁闭道岔的方式：内锁闭:依靠转辙机内部的锁闭装置锁闭道岔的尖轨，是间接锁闭方式外锁闭：依靠外锁闭装置直接将基本轨与尖轨密贴,将斥离轨锁于固定位置。
直接锁闭方式.锁闭可靠，列车对转辙机几乎无冲击。
5、按是否可挤，可分为可挤型和不可挤型转辙机:可挤型:设有道岔保护（挤切或挤脱）装置，道岔被挤时，动作杆解锁，保护整机。
不可挤型:道岔被挤时，挤坏动作杆与整机的连接结构，应整机更换。
四、转辙机的设置（一）未提速区段1、未提速之前，每一组道岔岔尖处均设一台转辙机，称谓单机牵引。
2、12号AT道岔,尖轨加长且有弹性，需两台转辙机3、可动心轨道岔心轨需单独设置一台转辙机(二）提速区段（采用S700K及钩式外锁闭）1、提速18号道岔，需5台(3+2）,30号需9台（6+3）实现牵引.两台以上的称谓多机牵引。
转辙机与道岔的位置关系简介1、转辙机自动开闭器接点排列顺序：站在岔尖面向岔根方向，从右向左为第1、2、3、4排，从远向近为1、2、3、4、5、6。
2、电液转辙机开闭器接点闭合位置与动作杆位置一致，例如：右侧伸出时1/3排闭合，左侧伸出时2/4排接点闭合。
3、电动转辙机开闭器接点闭合位置与动作杆正好相反，例如：右侧伸出时2/4排闭合，左侧伸出时1/3排接点闭合。
4、交流五线制定位2/4排闭合时，须将X2与X3的软线交叉，X4与X5的软线交叉，电阻二极管颠倒极性，室内将断相保护器的输出电源任意两相相序交叉（一般在41与61接点调整BC相序）以保证送到室外电机的相序正确。
5、直流四线制定位2/4排闭合时，须将X1与X2的软线交叉，二极管颠倒极性。
道岔定位位置的确定：开通安全线的道岔为定位位置；单线半自动区间的两个咽喉的正线道岔交叉开通不同股道，当处于下行咽喉开通正线为定位，上行咽喉靠近股道的道岔开通侧线为定位；双动道岔以同时开通平行进路为定位；其它道岔一般以开通正线或靠近正线的股道为定位。
当道岔开通定位时，室外设备不一定为直股位置。
因此，核对位置时，应说明道岔开通左股（尖轨与右侧基本轨密贴）或右股（尖轨与左侧基本轨密贴）及相关的股道、道岔、信号机、牵出线、安全线的名称。
6、道岔的左右开：工务的提法为站在岔尖面向岔根方向时，道岔向左出弯时为左开，向右出弯时为右开。
在ZYJ7牵引道岔有心轨时，向厂家提供以确定安装装置类型。
7、安装位置：站在岔尖面向岔根时，在线路左侧安装的为左装（也称正装），转辙机右伸出，在线路右侧安装的为右装（也称反装），转辙机左伸出。
转辙机在左侧弯股时称左弯，转辙机在左侧直股时称左直，转辙机在右侧弯股时称右弯，转辙机在右侧直股时称右直。
据此可确认第二根角钢打眼位置。
8、电液转辙机与道岔定位位置：当左拉入为定位时1/3排闭合，当左伸出为定位时2/4排闭合；当右伸出定位时1/3排闭合，当右伸出定位时2/4排闭合。
ZD6电动转辙机与此正好相反。
9、复式交分道岔的排列是交叉的，如图：转辙机（switch machine）道岔控制系统的执行机构。
用于转换锁闭道岔尖轨或心轨，表示监督联锁区内道岔尖轨或心轨的位置和状态。
基本功能具有道岔转换器、锁闭器和监督表示器的功能。
作为转换器，应具有足够大的牵引力以完成道岔尖轨或心轨的转换，因故转换不到其极限位置时，应能随时操纵使其返回原来的位置。
作为锁闭器,当道岔尖轨或心轨转换到一个极限位置时，对尖轨或心轨实施锁闭，不应因外力辆除该锁闭；因故转换不到极限位置时，不应实施锁闭。
作为监督表示器，应能实时反映道岔的定位、反位和挤岔四开状态。
构成应由动力、传动、表示和锁闭等部分构成。
类型从动力方面分为直流电动机、交流电动机；从传动机构方面分为机械传动、液压传动和风压传动 3 种；从锁闭机构方面分为圆弧锁、插入锁和燕尾...道岔百科名片岔道道岔是一种使机车车辆从一股道道转入另一股道的线路连接设备，通常在车站站、编组站站大量铺设。
有了道岔，可以充分发挥线路的通过能力。
即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。
目录基本信息基本概念分类道岔代号道岔的护轨道岔故障及处理方法道岔铺设技术道岔安装装置检修基本信息基本概念分类道岔代号道岔的护轨道岔故障及处理方法道岔铺设技术道岔安装装置检修•道岔转辙设备使用方法•单开道岔的分类•道岔型号选择•道岔转辙设备使用方法展开编辑本段基本信息词目：道岔拼音：dào chà详细解释使列车由一组轨道转到另一组轨道上去的装置。
茹志鹃《高高的白杨树·在社会主义的轨道上》：“ 镇江的道岔，我是早准备要看一看的，哪怕看一眼，或者静听一下过岔的声音。
” 孙少山《八百米深处》：“有一次王江见李贵在陡坡上放车太快，警告他道：‘注意，道岔上有人！’”编辑本段基本概念由于道岔道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。
它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。
常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。
道岔是个大家族，最常见的是普通单开道岔。
它由转辙器、连接部分、辙叉及护轨三个单元组成。
转辙器包括基本轨、尖轨和转辙机械。
当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。
这个单元包括固定辙叉心、翼轨及护轨，作用是保护车轮安全通过两股轨线的交叉之处。
大家可能已经发现，车轮在通过辙叉时，从两根翼轨的最窄处到辙叉心的最尖端之间有一段空隙，这就是道岔的有害空间。
车轮通过此处时，有可能因走错辙叉槽而引起脱轨。
设置护轨的目的也就在此，它要强制引导车轮的运行方向。
尽管如此，这个有害空间存在限制了列车通过道岔的速度，对开行高速列车十分不利。
解决道岔有害空间的根本之道，当然是消灭有害空间。
既然普通道岔做不到，就必须研制特殊道岔——活动心轨道岔。
活动心轨最主要的特点是辙叉心轨可以板动。
当我们要开通某一方向股道时，活动心轨的辙叉心轨就与开通方向一致的翼轨密贴，与另一翼轨分开，这样一来，普通道岔的有害空间就不存在了。
实践证明，消灭了道岔有害空间，行车更加平稳，过岔速度限制较小，因而特别适合运量大，需要开行高速列车的线路使用。
编辑本段分类既然有单开道岔，就有双开道岔、三开道岔以及多开道岔（复式交分道岔）等。
道岔双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。
三开道岔如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。
复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。
除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。
它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。
如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。
它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。
编辑本段道岔代号道岔各有其代号，比如9号道岔、12号道岔、18号道岔等等。
这个代号可不是随便排列的，它实际上代表了辙叉角（α）的余切值，也就是辙叉心部分直角三角形两条直角边FE和AE的比值，即N=cotα=FE/AE，N就是道岔号。
显而易见，辙叉角α越小，N值就越大，导曲线半径也越大，列车侧线通过道岔时就越平稳，允许过岔速度也就越高。
所以采用大号道岔对于列车运行是有利的。
不过，事物总有它的两面性，道岔号数越大，道岔越长，造价自然就高，占地也要多得多。
因此，采用什么号数的道岔要因地制宜，因线而异，不可一概而论。
编辑本段道岔的护轨道岔的护轨（turnout guard rail）固定型辙叉的重要组成部分，设于固定辙叉的两侧。
是控制车轮运行方向，防止其在辙叉有害空间冲击或爬上辙叉心轨尖端，保证行车安全的重要设备。
在可动心轨辙叉中，一般仅在侧股设护轨，用以防止心轨的侧面磨耗。
编辑本段道岔故障及处理方法道岔出现故障后，应首先根据道岔故障现象分析都哪些地方出现故障才能出现这种现象。
其次，应首先在室外分线盘处测量电源送没送出去如果分线盘处能量到电压，则电源送出去了否则，是室内道岔故障。
了解道岔故障情况首先询问车站值班员故障现象，然后在控制台上操纵道岔试验。
登记道岔停用设备判断是道岔室内还是室外的原因①如果是单动道岔，在操动时控制台的电流表有指示，说明动作道岔的电已送至到道岔。
如果这时道岔不能操到规定位置，是室外原因。
在操动道岔时，如果控制台的电流表没有指示，首先到机械室的室外分线盘测量该道岔有没有电压，如果有电压说明动作道岔的电已送出，是室外故障。
②如果是双动道岔，在操动时控制台的电流表动一下就不动了，说明动作道岔的电已送到了一动道岔，故障出在一动道岔以后，是室外故障。
③如果道岔定、反位都能操动，就是没有表示。
用万用表交流250v档，在分线盘测量X1(或X2）与X3间有无交流110V左右电压，如果有电压，则是室外故障，否则是室内故障。
概述道岔铺设位置应按设计铺设，困难条件下，经统筹研究，可在不影响股道有效长度和不变更其他运营条件下，将道岔铺设位置前后移动不大于6.25m，但在区段站及以上的车站，特别是咽喉区道岔，最大移动量不得大于0.5m。
国家铁路正线上的道岔轨型，应于正线轨型一致，站线和地方铁路、专用线、铁路专用线上的道岔轨型，可用不小于与其连接的主要线的轨型。
当道岔轨型与连接线路轨型不同时，道岔铺设时，道岔前后应各铺1节长度不小于6.25米与道岔同型的钢轨，在困难情况下，长度可减小到4.5米。
道岔铺设时，两前后道岔间距小于9米时，道岔轨型应一致或两道岔直接用异型轨连接。
设有轨道电路的道岔，两不同轨型道岔间的距离，尚应满足设置绝缘接头的要求。
不同轨型连接处，不得设置绝缘接头。
具体规定道岔铺设轨面应与连接的主要线的轨面一致，与另一线的轨面高差，可自道岔后普通轨枕起至警冲标止的范围内顺接。
道岔应按现行标准图或设计图铺设，并应符合下列规定：1.道岔铺设钢轨接头处的岔枕间距应于区间轨道同类性钢轨接头处轨枕间距一致，并使轨缝位于间距的中心。
单开道岔的岔枕应在直股外侧取齐。
2.道岔铺设转折器必须扳动灵活。
尖轨道尖端应与基本轨密贴。
第一连杆处的最小动程应：直尖轨为本142mm，曲尖轨为本152mm，弹性可弯尖轨为180mm。
3.道岔铺设轨距允许偏差：有控制锁的尖轨尖端处应为±1mm，其他各部位应为+3mm、-2mm。
查照间隔不得小于1391mm。
护背距离不得大于1438mm。
编辑本段道岔安装装置检修为保证铁路配件良好使用，需要经常对道岔设备进行检修和补强，以提高道岔设备质量，避免事故的发生，铁路配件生产商为您提供专业的道岔检修标准。
道岔安装装置检修标准：1. 道岔安装装置固定螺丝紧固，装置无旧伤裂纹。
2. 各连接杆、外锁装置无旧伤裂纹，杆件无磨卡及锈蚀，销孔磨耗不大于1mm，绝缘良好。
编辑本段道岔转辙设备使用方法道岔是一种常见的铁路配件，在铁路的正常运行中，起着至关重要的作用，转辙设备又是组成道岔的重要零件，下面我们来了解一下道岔转辙设备正确使用方法是什么。
道岔转辙设备之尖轨爬行在春融解冻和入冬前，由于气温变化较大，道岔尖轨前后爬行，极易造成道岔外锁设备故障。
外锁闭道岔电机固定在钢枕上，钢枕与基本轨相连，而锁闭杆与尖轨相连。
正常情况下，电机动作拉杆与外锁装置的锁闭杆在同一条直线上。
道岔转辙设备转换时电机通过动作拉杆动作锁闭杆牵引道岔，由于受气温的影响，在气温升高时尖轨一般向前爬行，气温降低时尖轨一般向后爬行，在钢枕固定的情况下，因尖轨爬行动作杆与锁闭杆不在一条直线上，产生夹角，如果钢枕未固定好向反方向移动，两杆夹角更大。
