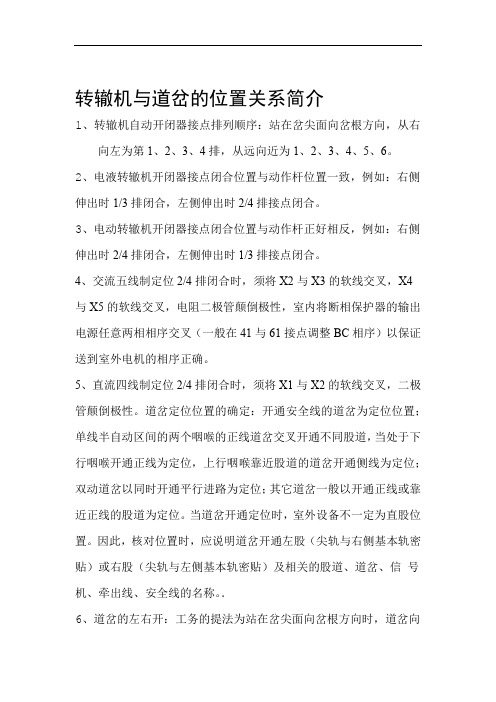

转辙机与道岔的位置关系简介1、转辙机自动开闭器接点排列顺序：站在岔尖面向岔根方向，从右向左为第1、2、3、4排，从远向近为1、2、3、4、5、6。
2、电液转辙机开闭器接点闭合位置与动作杆位置一致，例如：右侧伸出时1/3排闭合，左侧伸出时2/4排接点闭合。
3、电动转辙机开闭器接点闭合位置与动作杆正好相反，例如：右侧伸出时2/4排闭合，左侧伸出时1/3排接点闭合。
4、交流五线制定位2/4排闭合时，须将X2与X3的软线交叉，X4与X5的软线交叉，电阻二极管颠倒极性，室内将断相保护器的输出电源任意两相相序交叉（一般在41与61接点调整BC相序）以保证送到室外电机的相序正确。
5、直流四线制定位2/4排闭合时，须将X1与X2的软线交叉，二极管颠倒极性。
道岔定位位置的确定：开通安全线的道岔为定位位置；单线半自动区间的两个咽喉的正线道岔交叉开通不同股道，当处于下行咽喉开通正线为定位，上行咽喉靠近股道的道岔开通侧线为定位；双动道岔以同时开通平行进路为定位；其它道岔一般以开通正线或靠近正线的股道为定位。
当道岔开通定位时，室外设备不一定为直股位置。
因此，核对位置时，应说明道岔开通左股（尖轨与右侧基本轨密贴）或右股（尖轨与左侧基本轨密贴）及相关的股道、道岔、信号机、牵出线、安全线的名称。
．6、道岔的左右开：工务的提法为站在岔尖面向岔根方向时，道岔向左出弯时为左开，向右出弯时为右开。
在ZYJ7牵引道岔有心轨时，向厂家提供以确定安装装置类型。
7、安装位置：站在岔尖面向岔根时，在线路左侧安装的为左装（也称正装），转辙机右伸出，在线路右侧安装的为右装（也称反装），转辙机左伸出。
转辙机在左侧弯股时称左弯，转辙机在左侧直股时称左直，转辙机在右侧弯股时称右弯，转辙机在右侧直股时称右直。
据此可确认第二根角钢打眼位置。
8、电液转辙机与道岔定位位置：当左拉入为定位时1/3排闭合，当左伸出为定位时2/4排闭合；当右伸出定位时1/3排闭合，当右伸出定位时2/4排闭合。
转辙机的工作原理
转辙机是一种用于控制铁路交叉口和道岔的设备，通过改变轨道的连接方式，使列车可以在不同轨道之间切换。
它起到导向列车的作用，确保列车安全地行驶。
转辙机由转辙机械部分和转辙控制系统组成。
机械部分包括道岔舌、道岔心轨、控制杆、传动杆等零部件。
转辙机的工作原理是通过控制系统对机械部分进行操作，实现道岔的切换。
当转辙机需要切换时，控制系统会发出信号，触发机械部分的动作。
首先，控制杆将控制力传递给牵引传动杆，使其与道岔连接起来。
接着，控制杆将力传递给道岔心轨，使其定位。
最后，通过对道岔舌的控制，使其与轨道进行连接，确保列车行驶方向的改变。
转辙机的工作原理本质上是通过控制机械部分的动作，实现道岔的切换。
它在铁路交通系统中起到至关重要的作用，确保列车能够正确、安全地行驶。
