1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。
主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。
端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。
以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。
端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。
7。
连接器选型指南一、参数及结构形式的选择用电连接器时，应优先选用连接可靠、使用方便、性能优良、结构新颖的产品，并充分考虑以下因素：电器参数：工作电压、额定电流、接触电阻、抗干扰性能等；机械参数：震动、冲击、碰撞、机械寿命、分离力等；环境参数：工作温度、湿度、气压、温度冲击、密封、耐腐蚀性能等；安全参数：绝缘电阻、耐电压、阻燃性、质量等级等；端接方式：焊接、压接、绕接、刺破连接、螺钉连接；结构形式：接触件的可拆卸性、接触件的种类和结构形式等；连接、锁紧方式：直插式、螺纹式、卡口式、推/拉式、手轮式、螺钉式、扣环式等；安装方式：螺母式、法兰式、机柜式、电缆式、焊接式等；操作适宜性：操作空间大小、防误操作结构、连接到位指示等；尾部附件形式：外形尺寸、重量：二、界面型谱的选择应根据实际使用的芯数，查取接触件额定电流下降率Q值（见下表）：再由公式：单个接触件额定电流=（单个接触件承载电流）/（1-Q）计算出的接触件额定电流值，查出接触件配直径（见下表），最后选择所需的电连接器型谱。
三、如果样本中所列品种不能满足应用系统的特殊要求，可向本公司提出改型、派生或新品研制。
注意事项一、应充分了解所要操作的电连接器，熟悉其操作方法，以保证正确操作；对不具备防误操作的点连接器，应采用色码或标记予以标识，或在连接前合适型号是否对应，并保证相互连接时正确定位；应特别注意防止带针插座的误插合，否则将损坏电连接器，并导致意外电接触；应确保电连接器连接到位，在不易检查的特殊场合，应在相应的操作规程中做出详细的规定，并可通过窥镜进行检查。
二、电连接器端接时，应严格按照相应的端接规范或要求进行端接和检查，并按对应的节点序号端接。
选用的电缆导线间的最大绝缘层厚度应与接触件间距匹配，电缆线芯应与接触件接线端匹配，当接触件间跨、并线处理。
三、焊接时应根据裸线直径来选择相应功率的电烙铁，每个接触件的焊接时间一般不超过5S，应注意不要让焊剂渗入绝缘体，以免造成产品绝缘电阻下降。
目录......................................................................................................... 错误！未定义书签。
1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。
主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。
端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。
以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。
端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。
7。
连接器选型指南1）电气参数要求 (2)a.额定电压 (2)b.额定电流 (2)c.接触电阻 (3)d.屏蔽性 (3)2）安全参数 (3)a.绝缘电阻 (3)b.耐压 (4)c.燃烧性 (4)3）机械参数 (4)a.单脚分离力和总分离力 (4)b.机械寿命 (4)c.接触对数目和针孔性 (4)d.振动、冲击、碰撞 (5)4）连接方式 (5)5）安装方式和外形 (5)6）环境参数 (6)a.环境温度 (6)b.潮湿 (6)c.温度急变 (6)d.大气压力 (6)电连接器也可称插头座，广泛应用于各种电气线路中，起着连接或断开电路的作用。
提高电连接器的可靠性首先是制造厂的责任。
但由于电连接器的种类繁多，应用范围广泛，因此，正确选择电连接器也是提高连接器可靠性的一个重要方面。
只有通过制造者和使用者双方共同努力，才能最大限度的发挥电连接器应有的功能。
保证电路可靠性需要正确选择和使用电连接器。
电连接器有不同的分类方法。
按照频率分，有高频连接器和低频连接器；按照外形分有圆形连接器、矩形连接器；按照用途分，有印制板用连接器、机柜用连接器、音响设备用连接器、电源连接器、特殊用途连接器等等。
下面主要论述低频连接器（频率为3MHZ以下）的选择方法。
其需要从电气参数、安全参数、机械参数、环境参数、连接方式、安装方式和端接方式等方面进行选择。
1）电气参数要求电连接器是连接电气线路的机电元件。
因此电连接器自身的电气参数是选择电连接器首先要考虑的问题。
a.额定电压额定电压又称工作电压，它主要取决于电连接器所使用的绝缘材料，接触对之间的间距大小（爬电距离）。
某些元件或装置在低于其额定电压时，可能不能完成其应有的功能。
电连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。
原则上说，电连接器在低于额定电压下都能正常工作。
笔者倾向于根据电连接器的耐压（抗电强度）指标，按照使用环境，安全等级要求来合理选用额定电压。
也就是说，相同的耐压指标，根据不同的使用环境和安全要求，可使用到不同的最高工作电压。
连接器选型指南连接器是指用于连接电子设备之间的助手工具，主要用于传递电流和信号。
在电子设备制造和电子工程中，连接器的选择非常重要，因为它直接影响到设备的性能和可靠性。
本文将为您介绍一些连接器的选型指南，帮助您在选择连接器时做出明智的决策。
首先，我们应该考虑连接器的类型。
根据连接器的功用和用途，可以分为插头式连接器、电缆连接器和面板连接器等。
插头式连接器适用于需要频繁拆卸和连接的场合，如USB接口和音频接口；电缆连接器适用于连接电缆和外部设备的场合，如HDMI接口和RJ45接口；面板连接器适用于固定连接的场合，如电源插座和开关插座。
选择适合应用场景的连接器类型可以提高连接的可靠性和稳定性。
然后，我们需要考虑连接器的电气参数。
电气参数主要包括额定电流、额定电压、接触电阻和绝缘电阻等。
额定电流和额定电压是连接器能够承受的最大电流和电压，应根据实际应用的需求选择。
接触电阻是指电流通过连接器时在接触点处产生的电阻，影响电流的传输效率和稳定性。
绝缘电阻是指连接器在不同接触点和连接接口之间的电流泄漏情况，应选择具有较高绝缘电阻的连接器，以确保安全可靠的连接。
其次，我们还需要考虑连接器的机械参数。
机械参数主要包括插拔次数、接触力和防抖设计等。
插拔次数是指连接器可以进行插拔的次数，一般越高越好，以满足设备长期使用和频繁拆卸需求。
接触力是指连接器接触点之间的压力，直接影响到连接器的稳定性和可靠性。
防抖设计是指连接器在振动和冲击环境下的抗干扰能力，应选择具有良好的防抖设计的连接器，以确保在恶劣环境中仍能正常传输电流和信号。
最后，我们还需要考虑连接器的环境适应性。
环境适应性是指连接器在不同的工作环境下的耐受能力，包括温度范围、防护等级和抗腐蚀能力等。
连接器应选择能够在不同温度范围内正常工作的型号，以及具有一定防护等级和抗腐蚀能力的连接器，以满足不同的工作环境需求。
综上所述，连接器的选型需要综合考虑连接器的类型、电气参数、机械参数和环境适应性等因素。

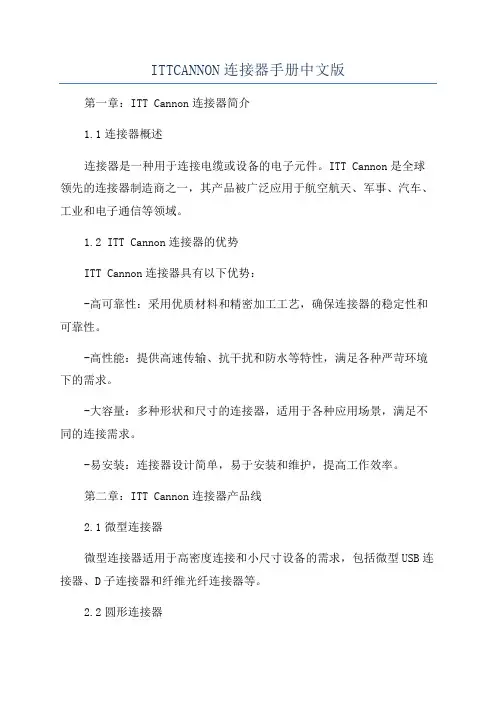

连接器手册_中文版_第一章连接器概述1.1 连接器的定义和功能连接器是一种机电系统，其可提供可分离的界面用以连接两个次电子系统，并且对于系统的运作不会产生不可接受的作用。
连接器的应用范围十分广泛，本手册的重点将会放在电连接器上，其主要应用于3C产品（计算机、通信和消费电子产品）。
- 实现电路或者信号的连接和断开，提高系统的灵便性和可靠性。
-保证电流或者信号的顺畅传输，降低接触阻力和插拔力，提高系统的效率和寿命。
-适应不同的工作环境和要求，防止腐蚀、振动、温度变化、电磁干扰等对系统的影响。
-满足不同的设计和安装需求，提供多种形状、尺寸、结构、材料和颜色等选择。
1.2 连接器的结构和组成一个基本的连接器包括四个部份：接触界面、接触涂层、接触弹性组件和连接器塑料本体。
如图1.1所示。
-接触界面：是指连接器两个配合部份之间产生金属接触的区域，是电流或者信号传输的通道。
接触界面可以分为可分离界面和固定界面。
可分离界面是指每次连接器配合时建立的界面，如插头和插座之间的界面。
固定界面是指在连接器内部或者与子系统之间建立的一次性或者永久性的界面，如焊接或者压接等方式实现的界面。
第二章连接器的分类和标准2.1 连接器的分类方法-按照连接器的应用领域分类，可以分为通信连接器、计算机连接器、汽车连接器、航空航天连接器、军事连接器、医疗连接器等。
-按照连接器的安装方式分类，可以分为线对线连接器、线对板连接器、板对板连接器、面对面连接器等。
-按照连接器的配合方式分类，可以分为直插式连接器、卡扣式连接器、罗纹式连接器、卡环式连接器等。
-按照连接器的结构形式分类，可以分为圆形连接器、矩形连接器、D形连接器、FPC/FFC连接器等。
-按照连接器的信号类型分类，可以分为电源连接器、信号连接器、混合信号连接器等。
-按照连接器的端子数量分类，可以分为单极连接器、多极连接器等。
2.2 连接器的标准化- 连接器的尺寸、形状、结构、材料等技术要求- 连接器的电气性能、机械性能、环境适应性能等测试方法- 连接器的安全性、可靠性、耐久性等评价指标- 连接器的标识、包装、运输、存储等管理规定常见的国际标准化组织有国际电工委员会（IEC）、国际标准化组织（ISO）、欧洲电子元件标准化委员会（CENELEC）、美国国家标准协会（ANSI）、美国电子工业协会（EIA）、工业标准委员会（JIS）等。

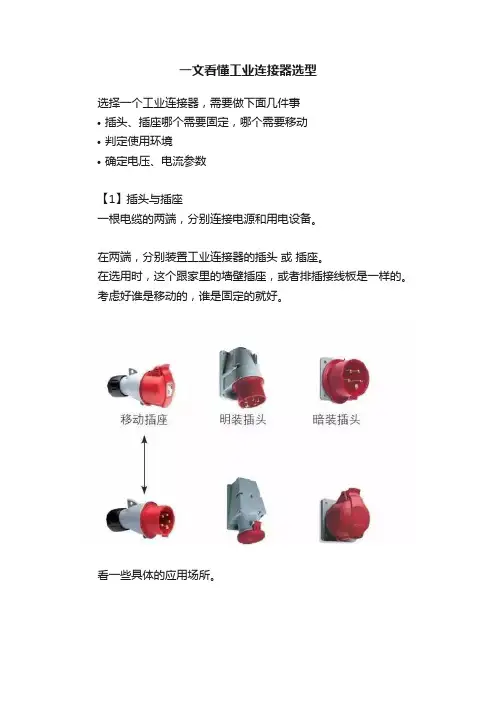

一文看懂工业连接器选型选择一个工业连接器，需要做下面几件事•插头、插座哪个需要固定，哪个需要移动•判定使用环境•确定电压、电流参数【1】插头与插座一根电缆的两端，分别连接电源和用电设备。
在两端，分别装置工业连接器的插头或插座。
在选用时，这个跟家里的墙壁插座，或者排插接线板是一样的。
考虑好谁是移动的，谁是固定的就好。
看一些具体的应用场所。
【2】按使用环境分类对环境的描述，照常按照IP等级来划分。
【2.1】快速连接型在这种场所，环境条件相对较为宽松，更强调应用中的便捷连接。
Easy & Safe 的快速连接系列，防护等级为IP44，能够防护大部分情况下的的液体、固体干扰。
产品本身更侧重于快速连接：通过在插头插座形状、锁紧、解锁形式等方面的人体工学设计，实现轻松接插，可靠连接。
找了张工业连接器插头的剖面图日常使用的墙壁开关，采用的片状插头和簧片式插座，适用于负荷电流较小的场所。
接触不良，往往带来发热等潜在故障风险。
工业连接器采用的套管插针结构有自夹紧特性，比普通插座无论在接触压力还是接触面积上，都更大。
这种结构能有效减小接触电阻，避免故障发热。
【2.2】重载防护型在更为苛刻的工业场所：液体流溢几率大，空气粉尘密度高，我们需要选择重载防护型的产品•Tough&Safe系列，防护等级最高可达IP67。
•产品本身，往往会选用PBT材质，抗造PBT材质简介：（资料自百度百科）PBT中文名称聚对苯二甲酸丁酯，简称饱和聚酯，系高结晶性热可塑性塑料。
优点：1、机械性质安定抗张强度与抗张模量和尼龙相似；2、摩擦系数小有自润性；3、吸水率低；4、电气性质优良；5、尺寸安定性良好；6、耐药品性、耐油性极佳。
用途：1、电子电器：无熔线断电器、电磁开关、驰返变压器、家电把手、连接器、外壳等；2、汽车：车门把手、保险杆、分电盘盖、挡泥板、导线护壳、轮圈盖等；3、工业零件：OA风扇、键盘、钓具卷线器、零件、灯罩等。
