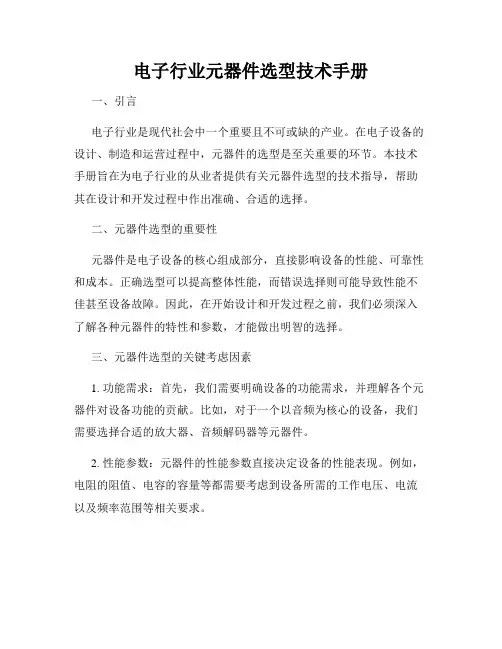

电子行业元器件选型技术手册一、引言电子行业是现代社会中一个重要且不可或缺的产业。

在电子设备的设计、制造和运营过程中，元器件的选型是至关重要的环节。

本技术手册旨在为电子行业的从业者提供有关元器件选型的技术指导，帮助其在设计和开发过程中作出准确、合适的选择。

二、元器件选型的重要性元器件是电子设备的核心组成部分，直接影响设备的性能、可靠性和成本。

正确选型可以提高整体性能，而错误选择则可能导致性能不佳甚至设备故障。

因此，在开始设计和开发过程之前，我们必须深入了解各种元器件的特性和参数，才能做出明智的选择。

三、元器件选型的关键考虑因素1. 功能需求：首先，我们需要明确设备的功能需求，并理解各个元器件对设备功能的贡献。

比如，对于一个以音频为核心的设备，我们需要选择合适的放大器、音频解码器等元器件。

2. 性能参数：元器件的性能参数直接决定设备的性能表现。

例如，电阻的阻值、电容的容量等都需要考虑到设备所需的工作电压、电流以及频率范围等相关要求。

3. 可靠性：元器件的可靠性对设备的长期稳定性和可维护性至关重要。

因此，我们需要选择具有良好可靠性的元器件，以减少维修和更换的成本。

4. 成本：成本是设计和制造过程中必须考虑的重要因素。

所选元器件应在满足功能和性能需求的前提下，尽可能降低成本，从而提高设备的竞争力。

四、常见元器件的选型指南1. 电阻电阻是电子设备中最常见的元器件之一，广泛应用于各个电路中。

在选型过程中，需要考虑阻值、功率容量、温度系数等参数。

而对于特殊需求，如高精度、低温漂、高频等，可选用特殊电阻，如金属膜电阻、钽膜电阻等。

2. 电容电容也是电子设备中常用的元器件，用于储存和释放电能。

选型时，需考虑容量、电压、电流、精度等参数，并根据设备所处环境和使用条件选择合适的电容类型，如电解电容、陶瓷电容、塑料膜电容等。

3. 二极管二极管广泛应用于整流、开关、调制解调等电路中。

在选型时，需考虑正向电压降、反向电流、响应时间等参数。

常用元器件选型指南在电子产品设计和电路搭建中，常用元器件的选型是非常关键的一步。

正确选择合适的元器件，不仅可以保证电路的性能和可靠性，还可以提高产品的竞争力和市场份额。

本文将为您介绍一些常用元器件的选型指南，以帮助您在设计和搭建电路时做出正确的决策。

1.电源和稳压器件电源和稳压器件是电路中最基础的组成部分之一、正确选择合适的电源和稳压器件可以确保电路接收到充足和稳定的电能。

选型时需要考虑以下几个因素：-输入电压范围：根据应用场景和要求选择适合的输入电压范围，确保电源能够满足电路的供电需求。

-输出电压/电流：根据电路的工作电压和所需的电流选择合适的电源和稳压器件。

-效率和功耗：选择高效率的电源和稳压器件，以减少能源浪费和热量产生。

2.晶振和时钟器件晶振和时钟器件用于提供电路的时钟信号，以确保电路的正常运行和数据同步。

以下是一些选型指南：-频率范围：根据电路工作的频率要求选择合适的晶振和时钟器件。

-稳定性和精度：选择稳定性和精度较高的晶振和时钟器件，以确保电路的准确性和可靠性。

-尺寸和封装：根据电路的尺寸和空间要求选择适合的尺寸和封装类型。

3.传感器和探测器件传感器和探测器件用于感应和检测环境中的物理量和信号。

在选型时需要考虑以下几个因素：-检测范围和精度：根据需要检测的物理量的范围和精度要求选择合适的传感器和探测器件。

-接口和通信协议：选择具有适当接口和通信协议的传感器和探测器件，以便与其他设备和系统进行数据交互。

-环境适应性：根据应用环境的要求选择具有合适环境适应性的传感器和探测器件，例如温度、湿度、压力等等。

4.模拟器件模拟器件用于处理模拟电信号，如放大、滤波、调节等。

在选型时需要考虑以下几个因素：-功能和性能：根据电路的功能要求选择合适的模拟器件，如放大器、滤波器、运算放大器等。

-带宽和频率响应：根据电路的工作频率范围选择合适的模拟器件，以确保信号传输的准确性和稳定性。

-噪声和失真特性：选择噪声和失真特性较低的模拟器件，以提高电路的信号质量和准确度。

元器件选型手册(接插件部分)浙江正泰仪器仪表有限责任公司目录前言 (2)一、普通单双排插针 (3)二、普通单双排插座 (4)三、其他插针插座 (5)3.1蜈蚣插座 (5)3.2圆孔插座 (5)3.3DIP芯片插座 (6)3.4弯针 (6)四、线对板连接器 (7)4.1单排针座连接器 (7)4.2简牛针座 (9)4.3牛角针座 (9)五、USB接口 (10)六、天线及连接线 (11)七、其他类型接插件 (12)7.1FPC连接器 (12)7.2凤凰端子 (13)7.3PS2插座 (13)7.4DF12系列连接器 (13)7.5RJ45模块化插孔 (14)7.6IC卡座 (14)7.7SIM卡座 (14)前言1.范围本手册对公司目前使用的接插件进行了分类，对接插件的描述进行了定义。

本手册仅用于公司产品设计选型时参考。

2.注意事项本手册中部分物料因在规定的字符条件下无法描述清楚，故采用出图纸的方式，使用时，可以在PLM系统上直接查看或者下载。

本手册中物料描述的尺寸均未标明公差，如实际使用时对尺寸要求很高，请联系厂家出具规格承认书，或者参考GB/T 1804-2000。

所有物料的SAP描述均不能超过40个字符(包括空格)。

一、普通单双排插针1.1SAP描述规范双排单塑插针 2.54mm,2*14P,隔两排抽两排,针长16.5,深圳联颖①名称②脚间距③引脚数④（类型）⑤针尺寸⑥品牌①名称：单排单塑插针、双排单塑插针、单排双塑插针、双排双塑插针；②脚间距：一般为2.54mm或2mm；③引脚数：排数*单排引脚数；④（类型）：如抽针，个别针加长等情况的说明，无特殊的可不写；⑤针尺寸：针长表示针两头之间的长度。

若PC=3mm默认不写，此时单塑插针，只需要写出针长；双塑插针，则需要写明针长和PA面长度；a1.2典型示例a PC面为针插入PCB的一端，PA面为远离PCB的一端。

二、普通单双排插座2.1 SAP描述规范双排插座 2.54mm,2*14P,隔两排抽两排,塑高8.5,深圳联颖①名称②脚间距③引脚数④（类型）⑤塑高⑥品牌①名称：双排插座、单排插座；②脚间距：一般为2.54mm或2mm；③引脚数：排数*单排引脚数；④（类型）：如抽针等情况的说明，无特殊的可不写；⑤塑高：塑高表示焊接后的插座高度，也就是塑壳高度。

电子元器件选型技术手册一、引言随着现代科技的快速发展，电子产品的普及已成为人们生活的重要组成部分。

而电子元器件，则作为电子产品中的重要核心，其选型技术成为了电子工程师必备的技能之一。

本手册将介绍电子元器件选型的基本原则、常见元器件的选型要点以及选型注意事项，帮助读者在电子元器件选型过程中获得更准确、高效的结果。

二、电子元器件选型的基本原则1. 了解产品需求：在进行电子元器件选型之前，首先要充分了解产品的功能需求、工作环境、电气特性等信息。

只有清楚了解产品需求，才能更好地找到适合的元器件。

2. 研究元器件规格：查阅元器件的规格书，了解元器件的电气参数、尺寸、频率响应等特性，并与产品需求进行对比，筛选出合适的元器件。

3. 鉴别元器件品质：元器件品质直接影响产品的可靠性和性能，因此要选择有口碑、信誉好的供应商，并注意元器件的认证标准和质量保证体系。

4. 市场价格考量：在选型过程中，除了关注元器件性能，还要考虑市场价格因素。

价格较高的元器件不一定就是最适合的选择，需要在性能与成本之间做出权衡。

5. 相关支持与服务：关注供应商提供的技术支持、售后服务等方面，尤其是在产品设计和调试阶段，供应商的专业支持可以帮助解决问题，提高工作效率。

三、常见元器件的选型要点1. 电阻器的选型要点a. 需要确认电阻值、功率、偏差等要求。

b. 根据工作环境及可靠性需求选择焊接方式和封装形式。

c. 根据电路特性选择合适的温度系数。

d. 注意电阻器的温升及功率因数等参数。

e. 考虑体积、重量以及成本等因素。

2. 电容器的选型要点a. 根据电容值、容差、工作电压等参数进行筛选。

b. 选择合适的封装形式和结构类型，如电解电容、陶瓷电容等。

c. 根据工作温度和频率范围选择合适的电容器系列。

d. 注意电容器的损耗因子、漏电流等参数。

3. 二极管的选型要点a. 根据工作电压、最大正向电流等参数选择适合的二极管类型。

b. 根据反向恢复时间、开关速度等参数选择合适的用途。

1 选型原则
a)优选标准元器件、少用非标准元器件；
b)优先选用有可靠性指标的电子元器件；
c)优先选用成熟的批生产的元器件；优先选用经实践证明质量稳定、
可靠性高、有发展前途的标准元器件；
d)在满足质量要求的前提下，在性能价格比相当时，优先选用国产
元器件；尽量减少进口元器件的选用；
e)尽量选用密封器件，少用或不用非密封器件；
f)优选小型化、数字化的元器件；
g)优选适合机载使用环境、操作简单，多功能的指控元器件。

2 选型清单
2.1 指控元器件选型清单

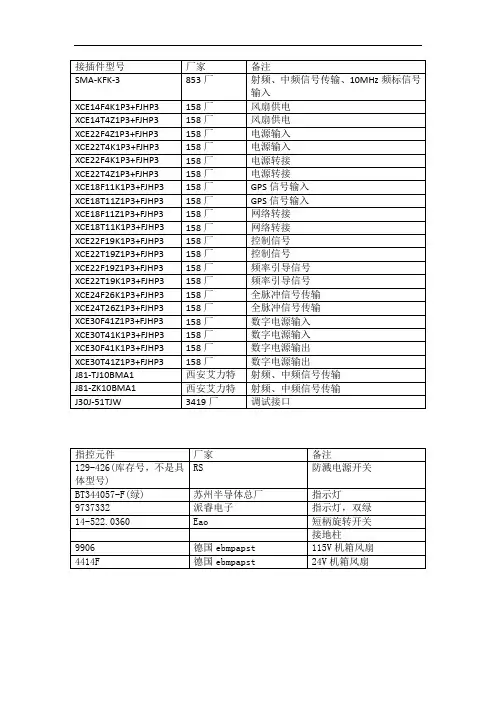

指控元器件选型清单见表1。

指控元器件选型清单
2.2 接插件选型清单
接插件选型清单见表2。

接插件选型清单
2.3 低频电缆选型清单
低频电缆选型清单见表3。

低频电缆选型清单
1、重点是前面板开关、指示灯和表头，后面板电源、网络和接地柱；
2、其它后面板接插件重点以中电36所和8511所为参考；
3、上述内容在5月30日前反馈。

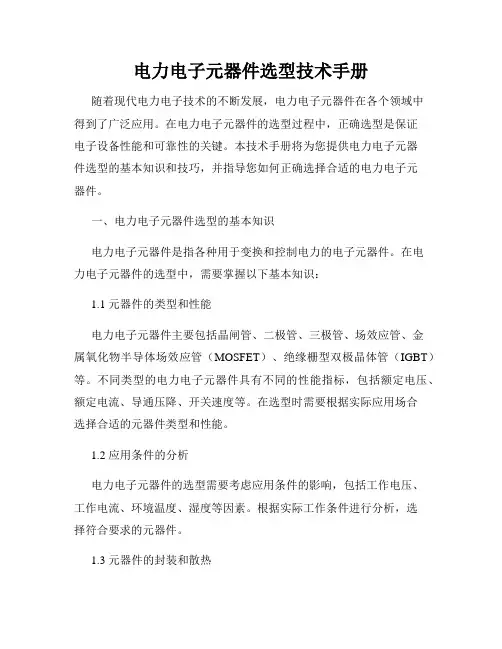

电力电子元器件选型技术手册随着现代电力电子技术的不断发展，电力电子元器件在各个领域中得到了广泛应用。

在电力电子元器件的选型过程中，正确选型是保证电子设备性能和可靠性的关键。

本技术手册将为您提供电力电子元器件选型的基本知识和技巧，并指导您如何正确选择合适的电力电子元器件。

一、电力电子元器件选型的基本知识电力电子元器件是指各种用于变换和控制电力的电子元器件。

在电力电子元器件的选型中，需要掌握以下基本知识：1.1 元器件的类型和性能电力电子元器件主要包括晶闸管、二极管、三极管、场效应管、金属氧化物半导体场效应管（MOSFET）、绝缘栅型双极晶体管（IGBT）等。

不同类型的电力电子元器件具有不同的性能指标，包括额定电压、额定电流、导通压降、开关速度等。

在选型时需要根据实际应用场合选择合适的元器件类型和性能。

1.2 应用条件的分析电力电子元器件的选型需要考虑应用条件的影响，包括工作电压、工作电流、环境温度、湿度等因素。

根据实际工作条件进行分析，选择符合要求的元器件。

1.3 元器件的封装和散热不同类型的电力电子元器件可以有不同的封装形式和散热方式。

选择合适的封装和散热方式有助于提高元器件的可靠性和使用寿命。

二、电力电子元器件选型技巧在电力电子元器件选型过程中，需要掌握以下技巧：2.1 单个元器件的选择在选型时需要根据实际应用场合需求选择元器件，首先要确定元器件的性能指标是否符合要求，其次需要考虑元器件的价格和可靠性，最后根据封装和散热方式来确定选型。

2.2 器件组合的选择在实际应用中，可能需要选择多个元器件进行组合以满足系统的要求。

在进行器件组合选择时，需要注意元器件之间的匹配性和互补性。

2.3 参考资料的选择在进行电力电子元器件选型时，可以参考一些电子元器件选型手册、数据手册、型录和参考设计等资料，以便更好地进行选型分析。

三、电力电子元器件选型案例分析例如，在选择一个AC/DC桥式整流电路的转换器中，需要选择合适的整流二极管和滤波电容。

电器元件选型手册导读：我根据大家的需要整理了一份关于《电器元件选型手册》的内容，具体内容：电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。

下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主...电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。

下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主要电气元件的作用：主要介绍以下电器的作用，分析电路分析进行选型1. 隔离开关2. 熔断器3. 断路器4. 接触器5. 热继电器6. 电流互感器 7. 电压互感器 8. 电流传感器 9. 电压传感器 10. 电抗器隔离开关隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志，在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

主要作用：断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

隔离开关选型：额定电压：额定电压二回路标称电压x1.2/1.1倍。

额定电流：额定电流标准值应大于最大负荷电流的150%。

额定热稳定电流：大于系统短路电流的额定热稳定电流值。

低压隔离开关型号：HD HS系列隔离开关，HR系列熔断时式隔离开关。

熔断器作用：当电路发生过载或短路时，电流大于熔体允许的正常发热电流，使熔体温度急剧上升，超过其熔点而熔断，从而分断电路，保护了电路和设备。

特点：1、选择性好，上级熔断体额定电流不小于下级熔断体额定电流的1.6 倍，就视为上下级能有选择性的断开故障电流：2、限流特性好，分段能力高。

3、相对尺寸小，价格便宜。

缺点：1、故障熔断后必须更换熔断体。

2、保护功能单一，只有一段反时限保护特性。

电子行业元器件选型指南模板电子行业元器件选型指南一、引言在电子行业中，元器件的选型是一个至关重要的环节。

合适的元器件能够保证电子产品的性能、可靠性和稳定性。

本文将为您提供一份电子行业元器件选型指南模板，以帮助您在选型过程中做出明智的决策。

二、元器件选型的重要性元器件选型是电子产品设计过程中的关键环节。

合适的元器件能够提供稳定的电源、优化电路结构、提高产品性能，并且能够适应不同的工作环境和需求。

不恰当的元器件选型可能导致产品故障、性能下降甚至无法正常工作。

三、元器件选型指南模板以下是一份电子行业元器件选型指南模板，供您参考：1. 元器件类型：在这一部分，列出您需要选型的元器件的具体类型，如电阻、电容、二极管等。

2. 技术参数：对于每个元器件类型，列出其重要的技术参数，如电阻的阻值范围、电容的容量范围等。

确保列出的参数与您的应用需求相符。

3. 封装类型：对于每个元器件类型，列出常见的封装类型，如贴片式、插件式等。

根据您的产品设计和制造流程选择合适的封装类型。

4. 品牌和供应商：在这一部分，列出可靠的品牌和供应商。

选择知名品牌和有良好信誉的供应商，以确保元器件的质量和可靠性。

5. 价格和性价比：考虑元器件的价格和性价比。

评估不同品牌和供应商的价格差异，并综合考虑元器件的性能、质量和可靠性，以选择最具性价比的元器件。

6. 可替代元器件：列出可替代的元器件选项。

在某些情况下，某种元器件可能无法满足您的需求，因此准备备选方案是明智的选择。

7. 可靠性和环境适应性：对于关键应用，考虑元器件的可靠性和环境适应性。

查阅元器件的技术手册和规格表，了解其工作温度范围、抗振能力等参数。

8. 供货周期和售后服务：考虑供应商的供货周期和售后服务。

选择供应商能够及时提供元器件，并能够提供良好的售后支持和服务。

四、结论本文提供了一份电子行业元器件选型指南模板，帮助您在选型过程中做出明智的决策。

通过综合考虑技术参数、封装类型、品牌和供应商、价格和性价比、可替代元器件、可靠性和环境适应性以及供货周期和售后服务等因素，您可以选择适合您产品需求的元器件。
