连接器选型规范要求

连接器的测试标准
一、引言
二、连接器的物理特性测试标准
1．外形尺寸：包括连接器的外形尺寸、公称尺寸、总长度、总宽度、厚度、外壳厚度、把手高度、窗口宽度等；
细节要求：公称尺寸精度为±0.3mm，总长度精度为±0.5mm，总宽度
精度为±0.2mm，厚度精度为±0.1mm，外壳厚度精度为±0.1mm，把手高
度精度为±0.2mm，窗口宽度精度为±0.2mm。

2．连接器结构：包括连接器构件、插芯、拔插件、凸块、锁定元件等；
细节要求：如果有多个插芯，则所有插芯必须都是弹性的，拔插件必
须能够很好的与插芯连接，凸块的位置及尺寸与插芯的设计有效空间及性
能有关，锁定元件必须能够稳定的锁定连接件，以保证整个连接结构的牢
固可靠。

3．连接器连接件：包括连接器的导线、连接片、金属导线、接地片等；。

射频基础知识、概念【摘要】本文重点探讨关于射频的一些基础概念和知识。

例如，功率、增益、插损等相当重要的性能参数；以及关于射频的一些典型门类，比如衰减器、功分器、放大器、耦合器等等。

一、射频的基础知识、性能参数1、功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。

注：dBm 是取1mw作基准值，以分贝表示的绝对功率电平。

换算公式：电平（dBm）=10lgw5W → 10lg5000=37dBm10W → 10lg10000=40dBm20W → 10lg20000=43dBm从上不难看出，功率每增加一倍，电平值增加3dBm2、增益（dB）：即放大倍数，单位可表示为分贝（dB）。

即：dB=10lgA（A为功率放大倍数）3、插损：当某一器件或部件接入传输电路后所增加的衰减，单位用dB表示。

4、选择性：衡量工作频带内的增益及带外辐射的抑制能力。

-3dB带宽即增益下降3dB时的带宽，-40dB、-60dB同理。

5、驻波比（回波损耗）：行驻波状态时，波腹电压与波节电压之比（VSWR）附：驻波比——回波损耗对照表：SWR 1.2 1.25 1.30 1.35 1.40 1.50回波损耗（dB） 21 19 17.6 16.6 15.6 14.06、三阶交调：若存在两个正弦信号ω1和ω2 由于非线性作用将产生许多互调分量，其中的2ω1-ω2和2ω2-ω1两个频率分量称为三阶交调分量，其功率P3和信号ω1或ω2的功率之比称三阶交调系数M3。

即M3 =10lg P3/P1 （dBc）7、噪声系数：一般定义为输出信噪比与输入信噪比的比值，实际使用中化为分贝来计算。

单位用dB。

8、耦合度：耦合端口与输入端口的功率比, 单位用dB。

9、隔离度：本振或信号泄露到其他端口的功率与原有功率之比，单位dB。

10、天线增益（dB）：指天线将发射功率往某一指定方向集中辐射的能力。

一般把天线的最大辐射方向上的场强E与理想各向同性天线均匀辐射场场强E0相比，以功率密度增加的倍数定义为增益。

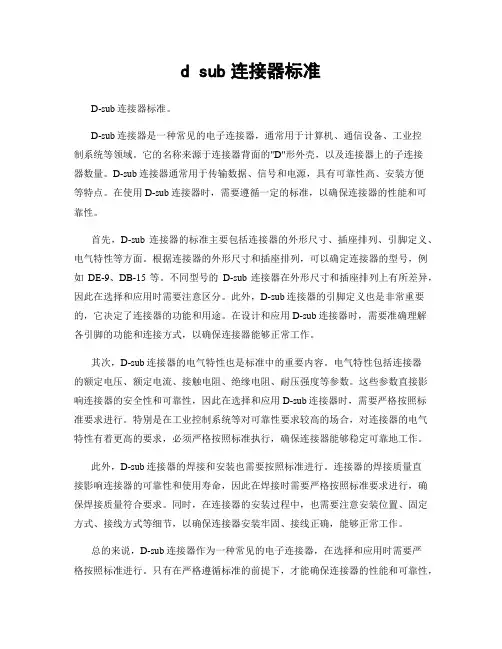

d sub连接器标准D-sub连接器标准。

D-sub连接器是一种常见的电子连接器，通常用于计算机、通信设备、工业控制系统等领域。

它的名称来源于连接器背面的"D"形外壳，以及连接器上的子连接器数量。

D-sub连接器通常用于传输数据、信号和电源，具有可靠性高、安装方便等特点。

在使用D-sub连接器时，需要遵循一定的标准，以确保连接器的性能和可靠性。

首先，D-sub连接器的标准主要包括连接器的外形尺寸、插座排列、引脚定义、电气特性等方面。

根据连接器的外形尺寸和插座排列，可以确定连接器的型号，例如DE-9、DB-15等。

不同型号的D-sub连接器在外形尺寸和插座排列上有所差异，因此在选择和应用时需要注意区分。

此外，D-sub连接器的引脚定义也是非常重要的，它决定了连接器的功能和用途。

在设计和应用D-sub连接器时，需要准确理解各引脚的功能和连接方式，以确保连接器能够正常工作。

其次，D-sub连接器的电气特性也是标准中的重要内容。

电气特性包括连接器的额定电压、额定电流、接触电阻、绝缘电阻、耐压强度等参数。

这些参数直接影响连接器的安全性和可靠性，因此在选择和应用D-sub连接器时，需要严格按照标准要求进行。

特别是在工业控制系统等对可靠性要求较高的场合，对连接器的电气特性有着更高的要求，必须严格按照标准执行，确保连接器能够稳定可靠地工作。

此外，D-sub连接器的焊接和安装也需要按照标准进行。

连接器的焊接质量直接影响连接器的可靠性和使用寿命，因此在焊接时需要严格按照标准要求进行，确保焊接质量符合要求。

同时，在连接器的安装过程中，也需要注意安装位置、固定方式、接线方式等细节，以确保连接器安装牢固、接线正确，能够正常工作。

总的来说，D-sub连接器作为一种常见的电子连接器，在选择和应用时需要严格按照标准进行。

只有在严格遵循标准的前提下，才能确保连接器的性能和可靠性，从而保障设备和系统的正常工作。

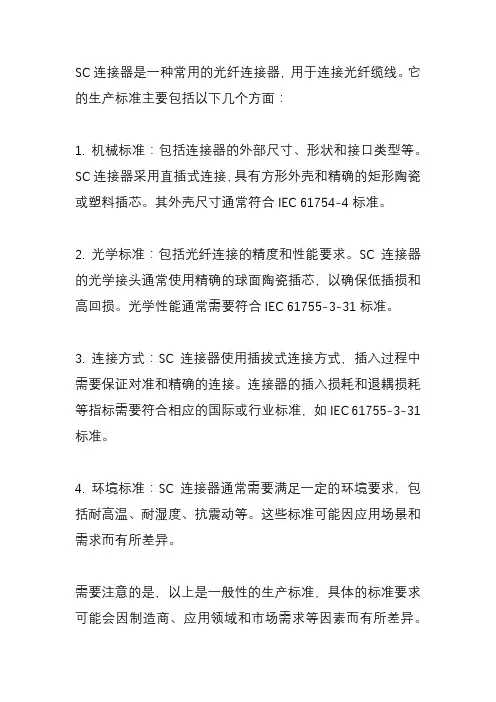

SC连接器是一种常用的光纤连接器，用于连接光纤缆线。

它的生产标准主要包括以下几个方面：
1. 机械标准：包括连接器的外部尺寸、形状和接口类型等。

SC连接器采用直插式连接，具有方形外壳和精确的矩形陶瓷或塑料插芯。

其外壳尺寸通常符合IEC 61754-4标准。

2. 光学标准：包括光纤连接的精度和性能要求。

SC连接器的光学接头通常使用精确的球面陶瓷插芯，以确保低插损和高回损。

光学性能通常需要符合IEC 61755-3-31标准。

3. 连接方式：SC连接器使用插拔式连接方式，插入过程中需要保证对准和精确的连接。

连接器的插入损耗和退耦损耗等指标需要符合相应的国际或行业标准，如IEC 61755-3-31标准。

4. 环境标准：SC连接器通常需要满足一定的环境要求，包括耐高温、耐湿度、抗震动等。

这些标准可能因应用场景和需求而有所差异。

需要注意的是，以上是一般性的生产标准，具体的标准要求可能会因制造商、应用领域和市场需求等因素而有所差异。

因此，在选择和购买SC连接器时，建议参考相关的标准和规范，并选择符合要求的可靠品牌和供应商。

海军连接器标准
海军连接器标准通常是指适用于海军领域的连接器产品的设计和制造标准。

这些标准可能由国际、国家或行业组织制定，以确保连接器的性能、可靠性和互操作性符合特定的要求。

以下是一些可能涉及海军连接器标准的示例：1．MIL-DTL-38999（MIL-C-38999）：这是一种用于环境恶劣条件下的电连接器的标准，包括海军应用。

该标准规定了连接器的设计、性能和测试要求。

2．MIL-DTL-5015（MIL-C-5015）：该标准适用于军用和海军舰船应用的电连接器，规定了连接器的一般要求和性能。

3．MIL-DTL-26482（MIL-C-26482）：这是一种圆形电连接器的标准，适用于军事和海军应用。

它规定了连接器的设计、制造和测试要求。

4．MIL-DTL-83513：适用于微型连接器的标准，该连接器常用于海军和航空航天应用，具有小型化和轻量化的特点。

5．IEC 60964（MIL-STD-1760）：这个标准规定了飞机和导弹上的电连接器的特性，适用于军事航空和海军舰船。

6．NAVSEA Standard Item：美国海军工程系统指导性文件，包括与连接器有关的标准物品和配置管理的指南。

请注意，以上只是一些示例，实际上涉及海军连接器的标准可能会更加复杂和多样化。

具体的标准可能因国家、组织和特定应用而异。

在设计和选择海军连接器时，建议查阅相关的标准文档以确保符合适用的要求。

连接器设计规范一、SMT表面焊接技术设计规范⑴、SMT TYPE的连接器, 其所有零件脚与胶芯基准面相对位置度须≦0.15 mm。

⑵、SMT TYPE的连接器, 其所有零件脚最差位置度须与胶芯基准面等高度(= 0)。

⑶、SMT TYPE的连接器, 其所有零件脚最佳设计值应低于胶芯基准面0.05 mm。

⑷、SMT TYPE的连接器, 其所有零件脚最佳设计角度为90°。

⑸、SMT TYPE的连接器, 其所有零件脚次佳设计角度为向下倾斜约0°～2°(90°～92°)与PC Board 至少应有三分之一以上之接触。

⑹、SMT TYPE的连接器, 其所有零件脚最差设计角度为向上倾斜角度＜90°, 此设计角度会造成焊锡性不良。

⑺、SMT TYPE的连接位置度方向表示,以胶芯基面为零, 向上为正(+)向下为负(-)。

⑻、SMT端子在模、治具加工段须注意端子毛边方向,毛边不可在端子与PCB接触面。

二、SMT TYPE 连接器端子脚设计规范⑴、PAD的大小主要是受端子脚的Pitch与长`宽而影响。

⑵、Pitch愈大,相对的端子宽度与PAD宽度亦可加大。

b= a + 0.10 mm min. a = 端子脚宽度 c = 端子脚长度d= c + 0.40 mm min. b = PAD宽度 d = PAD 长度下列为建议之SMT TYPE 连接器端子脚与PC Board PAD接触范围单位 : mmPitch 0.50 mm 0.80 mm 1.0 mm 1.27 mm 2.0 mm 2.54 mma 0.20 0.25 0.40 0.40 0.60 0.60b 0.30 0.50 0.60 0.80 1.0 1.20c c c c c c cd c + 0.40 c + 0.40 c + 0.40 c + 0.40c +0.40c + 0.40e 0.20 0.30 0.40 0.47 1.0 1.34a=端子脚宽度；长度；e=PAD与PAD间之距离三、平整度设计建议规范(1)、SMT TYPE的连接器, 其所有零件脚的相对高低位置视为平整度,一般要求为0.10mmMax.(2)、平整度表示方式有下图所列几种方式；对SMT产品标准标示:①、端子间平整度②、端子与胶芯基准面位置度。

电气设备接线端子的规范要求一、引言随着电气设备的广泛应用，电气工程领域对于接线端子的规范要求也变得愈发重要。

本文将介绍电气设备接线端子的规范要求，旨在提高设备安全性、确保电气系统的稳定性和可靠性。

二、端子类型及选用在电气设备中，常用的端子类型有螺旋式、弹簧式和插拔式端子。

根据实际需求和使用场景，选择合适的端子类型对于电气连接的稳定性和方便性至关重要。

1.螺旋式端子螺旋式端子通过螺丝将导线固定在端子上，具有连接牢固、抗振动能力强的特点。

在选用时，应注意螺丝材质是否耐腐蚀，以及螺丝是否预紧合适。

2.弹簧式端子弹簧式端子通过弹簧将导线夹紧，具有连接快速、更换方便的特点。

选用时，需考虑弹簧材质的弹性和导电性能，确保导线与端子之间的良好接触。

3.插拔式端子插拔式端子通过插拔连接导线，便于维护和更换设备。

在选用时，需注意插座和插头的匹配性，确保连接稳定可靠。

三、端子尺寸规范为了确保接线的可靠性和安全性，电气设备端子需要符合一定的尺寸规范。

以下是一些常见的端子尺寸规范：1.导线连接孔的直径导线连接孔的直径应根据导线规格选取合适的尺寸，确保导线能够顺利插入端子，并与端子有良好的接触。

2.端子板的厚度端子板的厚度应能够承受正常的电流和电压，在选择时需根据电气设备的额定电流和电压确定合适的厚度。

3.端子间距电气设备中不同端子之间应有足够的间距，以避免因电流干扰而导致接触不良或短路等问题。

具体的端子间距需根据电气系统的安全要求进行合理设计。

四、端子安装和接线顺序为了确保接线过程的顺利进行，以下是端子安装和接线的一般顺序：1.检查设备和导线的完好性和质量是否符合要求。

2.根据接线图纸或相关标准，将导线剥去适当的长度。

3.将剥去绝缘层的导线插入端子孔中，并采取适当的连接方式，如螺丝固定、弹簧夹紧等。

4.确保导线与端子之间有良好的接触，并紧固端子。

5.使用合适的绝缘材料将端子与其他金属件隔离，避免触碰造成短路。

6.按照接线图纸或相关标准检查接线的正确性和连通性。

汽车连接器的设计标准包括以下几个方面：
1.连接器触头的材料稳定、可靠。

2.正向力稳定。

3.电路的电压和电流稳定。

4.温度要求在规定的范围之内，包括周围的温度和自身的温升。

5.较好的鲁棒性。

6.与高速长距离通信计算机用的连接器相同，汽车连接器必需能在恶劣的条件下可靠地工作。

7.连接器插入力：20.5kg以下。

8.连接器保持力：2.5kg以上。

9.连接器触头的材料稳定、可靠。

以上是汽车连接器设计标准的一部分，仅供参考，建议查阅专业书籍或者咨询专业人士获取更全面和准确的信息。

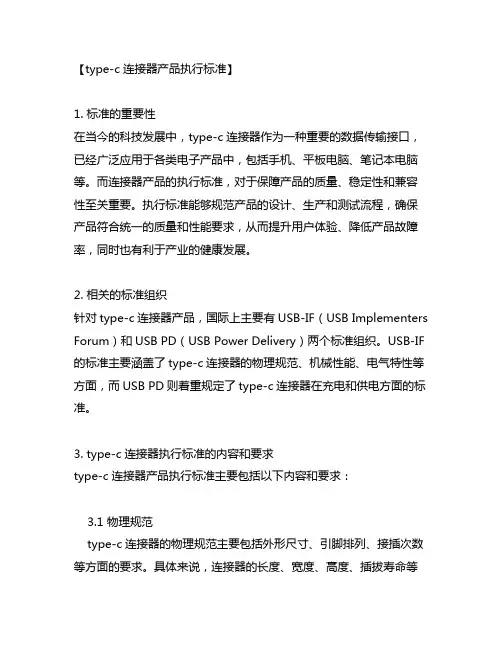

【type-c连接器产品执行标准】1. 标准的重要性在当今的科技发展中，type-c连接器作为一种重要的数据传输接口，已经广泛应用于各类电子产品中，包括手机、平板电脑、笔记本电脑等。

而连接器产品的执行标准，对于保障产品的质量、稳定性和兼容性至关重要。

执行标准能够规范产品的设计、生产和测试流程，确保产品符合统一的质量和性能要求，从而提升用户体验、降低产品故障率，同时也有利于产业的健康发展。

2. 相关的标准组织针对type-c连接器产品，国际上主要有USB-IF（USB Implementers Forum）和USB PD（USB Power Delivery）两个标准组织。

USB-IF 的标准主要涵盖了type-c连接器的物理规范、机械性能、电气特性等方面，而USB PD则着重规定了type-c连接器在充电和供电方面的标准。

3. type-c连接器执行标准的内容和要求type-c连接器产品执行标准主要包括以下内容和要求：3.1 物理规范type-c连接器的物理规范主要包括外形尺寸、引脚排列、接插次数等方面的要求。

具体来说，连接器的长度、宽度、高度、插拔寿命等都需要符合标准规定，以确保连接器能够在各种设备中正常插拔使用，并且具有足够的耐久性。

3.2 机械性能type-c连接器的机械性能包括了连接器与插座之间的插拔力、插拔次数、锁定力等方面的要求。

这些要求旨在确保连接器插拔时的稳固性和可靠性，同时也考虑了用户的插拔体验和操作手感。

3.3 电气特性电气特性是type-c连接器产品执行标准中最为重要的部分之一。

这涵盖了连接器的传输速率、电压、电流等方面的要求。

通过严格的电气测试，能够保证连接器在数据传输和充电供电时的稳定性和可靠性，避免因电气问题而导致的功能异常和安全隐患。

4. 个人观点和理解作为一名专业的文章写手，我认为type-c连接器产品执行标准对于整个产业链和消费者都具有非常重要的意义。

标准的制定和执行能够促进产业的健康发展，推动技术的进步和创新。

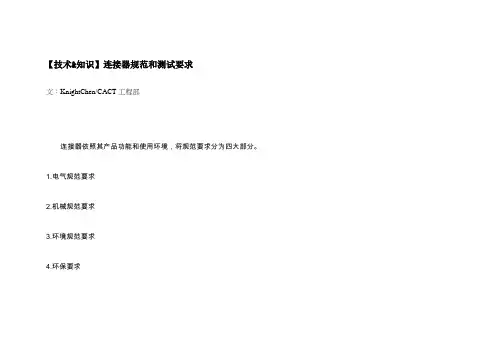

【技术&知识】连接器规范和测试要求文：KnightChen/CACT工程部连接器依照其产品功能和使用环境，将规范要求分为四大部分。

1.电气规范要求2.机械规范要求3.环境规范要求4.环保要求一、电气规范要求电气特性是连接器实现连接功能的主要特性。

确定连接器的电气特性，以保证连接器满足连接功能。

连接器的电气特性有：1.接触阻抗（ContactResistance）目的：维持连接器在使用期限内的接触阻抗，以减少信号和能量在传输过程中的损失或衰减。

测试方法：EIA-364-23(EIA-364-06)orMIL-STD-1344A,。

测试要点：a.测试电流/电压100mA@20mV，被测试连接器（连接系统）无负载。

b.测试电流为低电流是为了避免接触阻抗受到端子（导体）热电效应影响。

c.测试电压为低电压是为了避免端子（导体）之间接触界面绝缘薄膜被击穿和熔化。

规范要求：一般要求50m（initial）；100m（final，即在寿命测试或环境测试後）。

定义接触阻抗此参数是为了减少信号和能量在传输过程中的损失或衰减，电流就像水流一样。

阻力越小，能量的损失和衰减就越少。

就连接器的接触处而言，影响其阻抗大小的因素有正向力（对於弹性接触结构而言），接触环境，如端子（导体）的表面粗糙度，表面处理方式（如电镀的金属特性和致密性），端子与端子（或其他导体）的结合方式（是焊接or铆合or弹性接触等）。

从电学理论角度来说，接触阻抗为C点绿色圈接触处的阻抗；在客人使用角度来说，连接器提供A点到B点的导通（连接），所以客人要的阻抗应包含从A点到B点的所有导体本身的阻抗和接触处的阻抗（包括焊接、铆合等接触方式）如图一示。

（图一）2.耐电压(WithstandingVoltage)目的：确认两导体（或两回路）之间的绝缘介质（包含气体）及其间距是否适合和足够，以确保连接器在开关冲击电压或意外过载（一定时间内的过电压）状态下能维持正常功能，确保安全性。

信号连接器的4个电气要求阐述引言信号连接器作为电子设备中常见的元件之一，主要用于传输信号和电源连接。

为了确保其稳定可靠的工作，信号连接器在设计和使用过程中需要满足一些特定的电气要求。

本文将介绍信号连接器的四个重要电气要求，包括接触电阻、绝缘电阻、电流承载能力和工作温度范围。

1.接触电阻接触电阻是指信号连接器传递信号时导线接触点之间的电阻。

合理的接触电阻能够保证信号传输的稳定性和可靠性。

一般来说，较低的接触电阻值能够减少信号传输过程中能量的损失，降低信号的失真和噪声干扰。

因此，在选择信号连接器时，应优先选择接触电阻较低的产品。

2.绝缘电阻绝缘电阻是指信号连接器在断开电源时，导线和导线之间或导线和外壳之间的绝缘性能。

良好的绝缘电阻能够防止信号连接器在高电压或高温环境下出现漏电或短路等故障，确保设备的安全和稳定工作。

因此，选择信号连接器时，应关注其绝缘电阻值，并确保满足设备的工作要求。

3.电流承载能力信号连接器的电流承载能力是指其能够承受的最大电流。

不同的信号连接器具有不同的电流承载能力，根据设备的功耗和使用条件选择合适的信号连接器是十分重要的。

如果使用的信号连接器电流承载能力不足，可能会导致连接器过热、短路或烧毁等问题，甚至损坏整个设备。

因此，在选型时必须根据实际需求来选择具备足够电流承载能力的信号连接器。

4.工作温度范围信号连接器的工作温度范围是指其能够正常工作的温度范围。

不同的应用场景和工作环境对信号连接器的温度要求有所不同。

如果信号连接器的工作温度超过了其标定温度范围，可能会导致连接器性能下降、接触不良、异常工作或甚至引起设备故障。

因此，在选择信号连接器时，应根据设备的使用环境选择合适的工作温度范围，并确保信号连接器能够可靠工作。

结论信号连接器作为电子设备中重要的组成部分，其电气要求对设备的性能和可靠性起着至关重要的作用。

在选择和使用信号连接器时，我们应特别关注以下四个电气要求：接触电阻、绝缘电阻、电流承载能力和工作温度范围。

C式自锁快速接头是一种广泛应用于气动、液压等领域的连接器，其标准主要规定了尺寸、性能、安全等方面的要求。

在尺寸方面，C式自锁快速接头的标准规定了接头直径、长度、连接螺纹等尺寸，以确保连接器的适配性和互换性。

在性能方面，标准要求C式自锁快速接头应具有良好的气密性、耐压性、抗拉脱性等性能。

其中，气密性是指在规定时间内接头不漏气的性能；耐压性是指在规定压力下接头的耐压能力；抗拉脱性是指接头在受到拉力时不会脱落的性能。

在安全方面，标准要求C式自锁快速接头应符合安全规范，如无毒无害、防火防爆等。

此外，标准还规定了C式自锁快速接头的材料和制造工艺等方面的要求，以确保接头的质量和安全性。

总之，C式自锁快速接头标准是为了确保连接器的适配性和互换性，同时保障其安全性和可靠性。

在选择和使用C式自锁快速接头时，应遵循相关标准要求。

连接器的安规标准主要涉及到以下几项：
1. 绝缘电阻：这是衡量连接器在绝缘介质上的电阻值，通常在标准大气条件下进行测试。

测试电压值会影响结果，因此需要注意测试电压的设定。

2. 耐压：耐压测试是检查连接器的电气间隙和爬电距离是否符合安全规定。

此外，绝缘材料、温度、湿度、污染等也会影响耐压性能。

3. 温升：温升测试是为了保证连接器在工作时不会过热，从而导致性能下降或引发火灾。

测试通常在规定电流下进行，观察连接器的温升情况。

4. 阻燃性：阻燃性测试是为了确保连接器在火灾中不会加速火势，具备自熄性。

此外，不同的连接器可能还需要满足其他特定的安规标准，例如防水、防尘等。

这些标准通常由相关行业协会或政府机构制定，以确保产品的安全性和可靠性。

请注意，这些标准可能会因地区和行业而有所不同。
