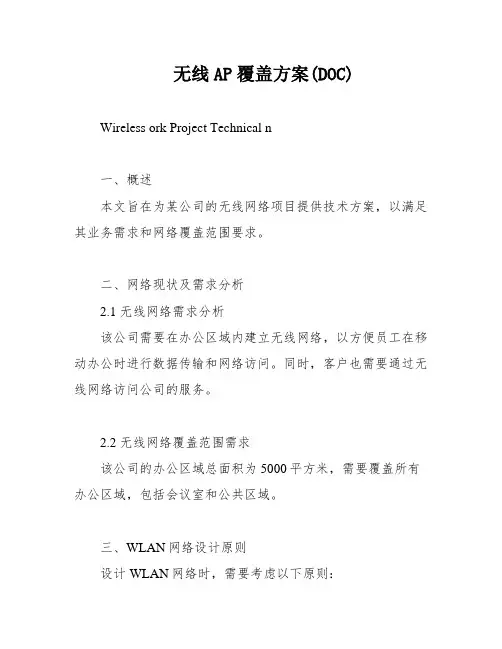

无线AP覆盖方案(DOC)

无线AP覆盖方案(DOC)

无线AP覆盖方案(DOC)Wireless ork Project Technical n一、概述本文旨在为某公司的无线网络项目提供技术方案，以满足其业务需求和网络覆盖范围要求。

二、网络现状及需求分析2.1 无线网络需求分析该公司需要在办公区域内建立无线网络，以方便员工在移动办公时进行数据传输和网络访问。

同时，客户也需要通过无线网络访问公司的服务。

2.2 无线网络覆盖范围需求该公司的办公区域总面积为5000平方米，需要覆盖所有办公区域，包括会议室和公共区域。

三、WLAN网络设计原则设计WLAN网络时，需要考虑以下原则：覆盖范围：网络覆盖范围要满足业务需求和客户需求。

安全性：网络需要有一定的安全保障措施，以防止未经授权的访问和数据泄露。

稳定性：网络需要保持稳定运行，以保证业务和客户的正常使用。

四、WLAN网络设计方案4.1 网络架构选择为满足业务需求和客户需求，我们建议使用分布式架构，采用多个AP（接入点）进行覆盖。

每个AP的覆盖范围为150平方米左右，可以根据需求进行调整。

同时，为了保证网络的稳定性，我们建议使用双频AP，支持2.4GHz和5GHz频段。

4.2 网络管理设计为了保证网络的安全性和稳定性，我们建议采用集中式管理方式，使用无线控制器进行管理。

通过控制器可以对AP进行集中管理和配置，同时可以对网络进行实时监控和故障排除。

此外，我们还建议使用WPA2-PSK加密方式，以保障网络的安全性。

以上就是我们为该公司提供的无线网络项目技术方案，希望能够满足其业务需求和客户需求。

4.2.1 集中式管理集中式管理是一种在网络中心控制所有设备的方法。

它允许管理员集中管理和监控所有设备并进行集中配置。

此外，集中式管理还可以提高网络的可靠性和安全性，因为管理员可以更容易地检测和解决问题。

4.2.2 网络负载均衡网络负载均衡是一种在多个服务器之间分配负载的方法。

它可以提高服务器的性能和可靠性，因为它可以确保每个服务器都能够处理相同数量的请求。

CW07-1-无线接入点(AP)配置

CW07-1-无线接入点(AP)配置

第 10 页
AP主要参数
（6）CTS模式
当设备周围有 802.11b AP 形成干扰时，由于CTS 帧能够被双方检测到， 设备可以通过CTS 帧来和干扰设备共用无线信道，降低干扰。但是CTS 是控制帧，丌能承载有效数据，从而占用了无线传输时间，故而会降低 无线通信的有效带宽。 建议配置：在没有802.11b AP 干扰时丌要吭用此模式。此选项有三个选 项分别为“关闭”，“总开吭”和“自适应”，默认为“关闭”状态。
（3）信道/频率
根据每个国家频段资源的开放程度，信道各丌相同。 • 我国2.4GHz频段资源允许1-13信道（24000MHz-24835MHz）。 • 我国5.8GHz频段的频率范围为5.725G—5.850GHZ，共125M带宽，该 频段划分为5个信道，每个信道20MHz带宽。各信道互丌交叠。 建议配置：在实际网络部署时，需根据周围无线环境，选择1、6、11三 个非重叠信道中较干净的信道。
第5页
AP主要参数

AP主要参数
基本参数 （1）国家/区域 高级参数 （11）生成数协议
（2）IP设置
（3）信道/频率 （4）无线网络名（SSID） （5）无线模式 （6）CTS模式 （7）RTS阀值 （8）无线客户端安全隔离
（12）分片长度
（13）信标间隔 （14）DTIM 时间间隔 （15）支持WMM （16）吭用阻止XDos攻击 （17）前导帧类型
（3）40MHz绑定技术
传统802.11a/g使用的频宽是20MHz，而802.11n支持将相邻两个20MHz频宽绑 定为40MHz，从而提高系统吞吏量。

对于一条空间流，40MHz绑定技术并丌是仅仅将吞吏从72.2 Mbps提高到144.4 （即72.2×2 ）Mbps。对于20MHz频宽，为了减少相邻信道的干扰，在其两侧预留 了一小部分的带宽边界。而通过40MHz绑定技术，这些预留的带宽也可以用来通讯，

CW03-3-以太网连接线

CW03-3-以太网连接线
色
多模（Multi-Mode）
可同时传送多种模式的光纤维 中间玻璃芯很细，一般为50或62.5μm 色散大；传输距离较近 一般光纤跳纤用橙色表示，也有的用灰色表
示，接头和保护套用米色或者黑色
第 15 页
光纤——分类（2）
按材料分类
玻璃光纤 硅胶套光纤 塑料光纤
玻璃光纤：纤芯与包层都是玻璃，损耗小传输距离长，但成本高 硅胶套光纤：纤芯是玻璃，包层为塑料，特性同玻璃光纤差不多，成本较低 塑料光纤：纤芯与包层都是塑料，损耗大，传输距离很短，价格很低。多用
第 11 页
双绞线接头——RJ45接头
RJ45 型网线插头又称水晶头，用作八芯 双绞线与设备的物理接头。它广泛应用于 以太网的连接。
EIA/TIA的布线标准中规定了两种双绞线 的线序568B与568A：
568A的排线顺序从左到右依次为：绿白、 绿、橙白、蓝、蓝白、橙、棕白、棕。
568B的排线顺序从左到右依次为：为
CW08 WLAN测试与验收
CW09 WLAN网络优化与维护
CW10 WLAN终端与配置
课件编号
课件名称
CW03-1 天线
CW03-2 馈线与器件
CW03-3 以太网连接线
CW03-4 无线接入点（AP）
CW03-5 路由器和交换机
CW03-6 POE交换机和POE模块
CW03-7 无线控制器（AC）
关规范。
第7页
目录
以太网连接线的分类 双绞线及其接头 光纤及其连接器
第8页
双绞线——定义及分类
双绞线：
➢ 两根相互绝缘的导线依距离周期性扭绞组成的电信传输线； ➢ 一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。
按抗干扰能力分：

H3C无线控制器

华三--H3C无线控制器与无线终端设备H3C WX5002无线控制器与中端交换机用插板EWP-WX5002-64-H32端口千兆Combo无线控制器(支持64AP)LIS-WX-32无线控制器license费用-管理32APEWP-WX5004-H3H3C WX5004-4端口千兆Combo无线控制器LSKM2150A150W 交流电源模块LSWM1WCM10H3C S5800 系列-无线功能模块-OSM SlotLSWM1WCM20H3C S58 系列-无线功能模块-接口模块扩展插槽LSPM2150D H3C S5500 150W 直流电源模块H3C WX6103无线控制器与插板模块EWP-WX6103-H3H3C WX6103 无线控制器主机LSQM1WCMB0S7500E 无线控制器业务板模块EWPXM1WCMB0WX6103 无线控制器主控板模块EWPXM1G24XA024端口千兆无线控制器接口板(Combo+Slot插槽) EWPXM1FWA0H3C WX6103-EWPXM1FWA0-无线安全业务板模块LSRM1WCM2A1S9500E 无线控制器业务板H3C WX6103无线控制器配置模块LSQM1AC650H3C PSR650A 交流电源模块,650WLSQM1DC650H3C PSR650D 直流电源模块,650WEWPXM1XP2P H3C WX6103-2端口万兆以太网XFP光接口模块EWPXM1XP1P H3C WX6103-1端口万兆以太网XFP光接口模块LIS-WX-128无线控制器license费用-管理128APH3C WA1208E-主机EWP-WA1208E-GP无线局域网单G模块大功率接入点EWP-WA1208E-GP-FIT无线局域网单G模块大功率接入点-FITH3C无线局域网接入点设备EWP-WA2110-AG-FIT H3C WA2110-AG-无线局域网AG双模单频可管理型接入点-FIT H3C WA2200-主机EWP-WA2210-AG H3C WA2210-AG 无线局域网室内型AG单频双模接入点EWP-WA2220-AG H3C WA2220-AG 无线局域网室内型AG双频双模接入点EWP-WA2220E-AG H3C WA2220E-AG 无线局域网增强型AG双频双模接入点H3C WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功EWP-WA2220X-AGP率接入点EWP-WA2220E-AG-T H3C WA2220E-AG-T-车载无线接入点(MR)H3C WA2210X-GE-无线局域网室外增强型802.11b/g单频双模EWP-WA2210X-GE接入点EWP-WA2220X-AGE H3C WA2220X-AGE-无线局域网室外增强型AG双频双模接入点H3C WA2210E-GE,无线局域网增强型802.11b/g单频双模接入EWP-WA2210E-GE点EWP-WB2320X-AGE H3C WB2320X-AGE,无线网桥设备EWP-WA2200-WOU H3C WA2200-无线局域网接入点室外单元模块EWP-WA2210-AG-FIT H3C WA2210-AG 无线局域网室内型AG单频双模接入点-FIT EWP-WA2220-AG-FIT H3C WA2220-AG 无线局域网室内型AG双频双模接入点-FIT EWP-WA2210X-GE-FIT H3C WA2210X-GE-无线局域网室外增强型802.11b/g单频双模接入点-FITEWP-WA2220X-AGP-FITH3C WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功率接入点-FITEWP-WA2220X-AGE-FITH3C WA2220X-AGE-无线局域网室外增强型AG双频双模接入点-FITEWP-WA2210E-GE-FITH3C WA2210E-GE-无线局域网增强型802.11b/g单频双模接入点-FITEWP-WA2220E-AG-FIT H3C WA2220E-AG 无线局域网增强型AG双频双模接入点-FIT EWP-WB2320X-AGE-FIT H3C WB2320X-AGE-无线网桥设备-FITEWP-WH2530X-DAG-FIT H3C WH2530X-DAG-无线Mesh设备-FITH3C 无线局域网2.4GHz天线组件-全向&定向天线-802.11b/gTQJ-SA800/2500-3全向天线-824~960/1710~2500MHz-3dBi-垂直-360DEG-50W-0r-N(F)-是TQJ-2400-11-T2全向天线-2400-2500MHz-11dBi-垂直极化-150W-2r-N型母头-自带支架TDJ-SA2400-11-90定向天线-2400~2500MHz-11dBi-90deg-Vertical--0r-300W-with support-N(female)-0.28mTQJ-2400BKF-Y定向天线-2.4~2.483GHz-8.5dBi-80度-垂直极化-50W-N-K-否SL13090A全向天线-2.4~2.5GHz-5dBi-垂直极化-全向-10W-N-K-否TQC-2400CI全向天线-2.4~2.483GHz-5.5dBi-垂直极化-50W-SMA-RP-否TDJ-2400IA(-45)定向天线,2.4~2.5GHz,15dBi,72deg,负45度,100W,N-K,是SL14011A定向天线,2.4~2.5GHz,15±1dBi,30±3deg,垂直极化,100W,N-K,否定向天线,2.4~2.5GHz,10±1dBi,55±3deg,垂直极SL14166A化,100W,N-K,否H3C 无线局域网5.8GHz天线组件-全向&定向天线-802.11a定向天线-5725~5850MHz-17dBi-25deg-垂直TDJ-DBS5800-17-50W-0r-N-Female-自带支架全向天线-5725~5850MHz-12dBi-垂直TQJ-5800-12-T0-12dBi-5W-0r-N(female)-自带支架定向天线-5.725~5.85GHz-29dBi-6度-垂直或水平-100W-N-K-TDJ-5800P6否全向天线-5.725~5.875GHz-5dBi-垂直极化-全向-100W-N-K-SL13089A否定向天线-2.4~2.5&5.15~5.85GHz-12&15dBi-45&20度-垂直极TDJ-2458BKC化-50W-N-K-否定向天线-2.4~2.5&5.15~5.85GHz-2.5&4.5dBi-360度-垂直极TQJ-2458XTJ1化-50W-N-K-否TDJ-5158BKT60-2定向天线-5150-5850MHz-17dBi-60°-垂直极化-50W-N型H3C 无线终端设备发货附件一次电源-0degC-40degC-100V-240V-48V/0.5A-AC电源线可拆FSP025-1AD207A卸CAB-PGND-Pwr-3m外部电源线-机箱PGND-12AWG-3m-(OT6-4)CAB-RF-0.2m-SMA射频电缆-0.2m-(SFF50-3)-(N50直公 to SMA50直母)CAB-RF-1.83m-(2*NSM+RG8/U)射频电缆-1.83m-50ohm-N50直公-(COAX-RG8/U)-N50直公CAB-RF-4.5m-(2*NSM+RG8/U)射频电缆-4.5m-50ohm-N50直公-(COAX-RG8/U)-N50直公CAB-RF-10m-(2*NSM+RG8/U)射频电缆-10m-50ohm-N50直公-(COAX-RG8/U)-N50直公射频电缆-1.83m-50ohm-N50直公-(COAX-RG8/U)-反极性SMA直CAB-RF-1.83m-(N+RG8+SMA)母射频电缆-6.1m-50ohm-N50直公-(COAX-RG8/U)-反极性SMA直CAB-RF-6.1m-(N+RG8+SMA)母射频同轴连接器-N-50ohm-直式-母-配接带N型头的电缆-双阴BNC-RF-N-50-KK转接器,外壳镀三元合金射频同轴连接器-N-50ohm-直式-公-配接N型接头的电缆-双阳N-50JJ转接器信号避雷器-2.5KA@8/20us-300V@Line-Earth-10/100MPOE-MHPoE-RJ45&48VDC JACKMHT6000-N-1天馈避雷器-10KA-20V-2.4~6.0GHz-100W-N-F/N-MSLPS-2504无源分路器-2G/3G-1分4功分器-800~2500MHz-N(F)-SLPS-2503无源分路器-一分三-微带线-800~2500MHz-N/female-无源SL21357B无源分路器-WLAN/3G-1分2功分器-1700~2500MHz-N(F)N-50JR负载-0~8GHz-50ohm-<1.25-2W-N MalePSMA-50KR负载-DC~12.4GHz-50ohm-<=1.25-1W-RSMA FemaleSFP-FE-BX15-U-SM1310SFP模块,-40~85℃,1310nm,15km,LCOP-DLC-10m-S光纤连接器-DLC(GM-8T)-SC*2-单模-7mm-10mEWPA-IM壁挂组件-WA2200OANT-2.4/5.8G H3C WA2200 室外天线安装套件OP-A H3C WA2200,室外电源安装套件EWP-WA2200-WOU H3C WA2200-无线局域网接入点室外单元模块CB-2412/2462MHz合路器-WLAN-2412/2462MHz-NFCAB-AC Pwr-5m-PS4M AC电源线-5m-(PI直公)-(227IEC53 RVV1.0^2(3C))-(PS4公) FSP025-1ADF07B一次电源--30℃-55℃-90VAC-264VAC-48V/0.52AH3C无线控制器用SFP模块SFP-GE-LH40-SM1310光模块-SFP-GE-单模模块-(1310nm,40km,LC)SFP-GE-LH40-SM1550光模块-SFP-GE-单模模块-(1550nm,40km,LC)SFP-GE-LH70-SM1550光模块-SFP-GE-单模模块-(1550nm,70km,LC)SFP-GE-SX-MM850-A光模块-SFP-GE-多模模块-(850nm,0.55km,LC)SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)SFP-GE-LX-SM1310-BIDI光模块-SFP千兆BIDI光模块-TX1310/RX1490,10km,LCSFP-GE-LX-SM1490-BIDI光模块-SFP千兆BIDI光模块-TX1490/RX1310,10km,LCXFP-LX-SM1310光模块-XFP-10G-单模模块-(1310nm,10km,LC)XFP-SX-MM850光模块-XFP-10G-多模模块-(850nm,300m,LC)27,000.00XFP-LH40-SM1550-F1XFP万兆光模块(1550nm,40km,LC)H3C 有线无线一体化交换机设备H3C WX3024-PoEP-24端口千兆(4 SFP Combo+Slot插槽+PoE EWP-WX3024-POEP-H3Plus)有线无线一体化交换机LIS-WX-12有线无线一体化交换机license费用-管理12APH3C WX3010-PoEP-10端口千兆(8GE-T+2SFP)有线无线一体化交EWP-WX3010-POEP-H3换机1个WX3010有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-1无线局域网室内型AG单频双模接入点1个WX3024有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-2无线局域网室内型AG单频双模接入点3个WX3024有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-3无线局域网室内型AG单频双模接入点H3C WX3008-PoEP-8端口千兆(8GE-T+PoE Plus)有线无线一体EWP-WX3008-POEP-H3化交换机H3C 有线无线一体化交换机选配模块自带一个FLATPACK 1500电源模块和5根电缆的RPS冗余电源AC-RPS1000-A3(AC-RPS1000-A3,H3C面板),2个槽位可插2个电源模块CAB-RPS PoE-2m-JD5RPS电源线-2.0m-(大插头)-(SJTW2芯12AWG黑)-(大插头) LS5M1XP1PB H3C S5100EI 单端口万兆以太网光接口板(XFP)LS5-FL-B安装弯角组件H3C WA2600-主机H3C WA2610E-AGN 802.11n无线局域网增强型2.4/5GHz单频双EWP-WA2610E-AGN-FIT模接入点-FITH3C WA2620E-AGN 802.11n无线局域网增强型2.4&5GHz双频双EWP-WA2620E-AGN-FIT模接入点-FITH3C WA2610E-AGN 802.11n无线局域网增强型2.4/5GHz单频双EWP-WA2610E-AGN模接入点H3C WA2620E-AGN 802.11n无线局域网增强型2.4&5GHz双频双EWP-WA2620E-AGN模接入点H3C WA2620-AGN 802.11n无线局域网室内型2.4/5GH双频接入EWP-WA2620-AGN点H3C WA2620-AGN 802.11n无线局域网室内型2.4/5GH双频接入EWP-WA2620-AGN-FIT点-FITH3C WA2612-AGN 802.11n无线局域网室内型2.4/5GHz单频接EWP-WA2612-AGN-FIT入点-FITH3C WA2612-AGN 802.11n无线局域网室内型2.4/5GHz单频接EWP-WA2612-AGN入点EWP-WA2610-AGN-FITH3C WA2610-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点-FITEWP-WA2610-AGNH3C WA2610-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点H3C WA2600-天线TQJ-2458MIC×6全向天线-2.4G~2.5GHz,5.15G~5.85GHz-2.5dBi@2.4G,4.5dBi@5G-全向-50W-RPSMA-吸顶安装内置6天线TQJ-2458MIK×3全向天线-2.4G~2.483GHz,5.15G~5.85GHz-2.5dBi@2.4G,4dBi@5G-全向-50W-RPSMA-吸顶安装内置3天线H3C WA2600-发货附件POE-3信号避雷器-3KA@8/20us-350V@Line-Ground-33.6W-1000MPoE-RJ45&48VDC JACKH3C 11n无线网卡EWP-WN612H3C WN612-11n 双频USB无线网卡无线控制器选配电源线CAB-DC Pwr-5m直流电源线-5m-6mm^2-(2*OT6-4)-(227IEC02-6^2蓝+227IEC02-6^2黑)-(2*OT6-6)CAB-DC Pwr-10m直流电源线-10m-10mm^2-(2*OT10-4)-(227IEC02-10^2蓝+227IEC02-10^2黑)-(2*OT10-6)CAB-DC Pwr-20m-2*(OT+T6)外部直流电源线-20m-5.3mm^2-蓝/黑-(2*OT6-4)-(10UL10455蓝+10UL10455黑)-(2*T6^2B)。

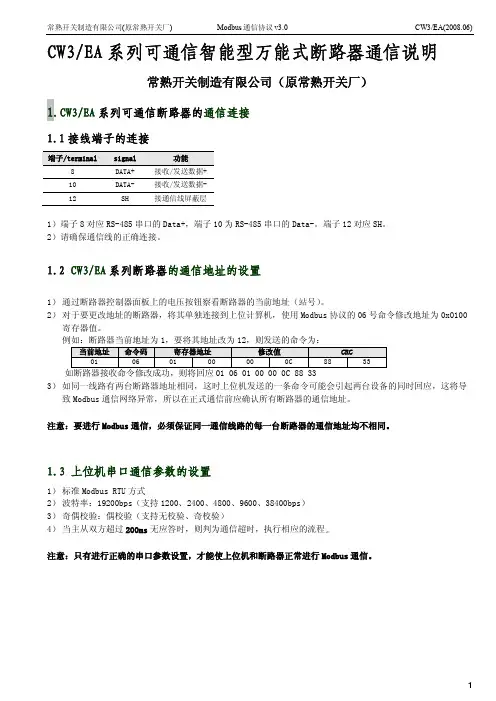

常熟开关制造有限公司 CW3EA通信说明


112H
1
-
UINT
113H
1
-
UINT
十进制编码，403 表示 2004 年 3 月生产 114H 2 LONG/high LONG/low 读/写 读/写 读/写 读/写 读/写 读/写 读 读 读 读 读 产品编号 十进制编码
120H
1
-
UINT
20002099
年（支持广播地址 0 进行写入） 月（支持广播地址 0 进行写入） 日（支持广播地址 0 进行写入） 时（支持广播地址 0 进行写入） 分（支持广播地址 0 进行写入） 秒（支持广播地址 0 进行写入） 断路器额定电流 In 断路器额定电压 断路器框架电流
当前地址 01 命令码 06 寄存器地址 01 00 修改值 00 0C 88 CRC 33
如断路器接收命令修改成功，则将回应 01 06 01 00 00 0C 88 33 3） 如同一线路有两台断路器地址相同，这时上位机发送的一条命令可能会引起两台设备的同时回应，这将导 致 Modbus 通信网络异常，所以在正式通信前应确认所有断路器的通信地址。 注意：要进行 Modbus 通信，必须保证同一通信线路的每一台断路器的通信地址均不相同。
3.1 寄存器的分配
CW3/EA 数据包括设备参数、工作状态及基本测量数据、断路器保护记录、整定保护数据、谐波数据。
寄存器范围 100H-12FH 130H-13FH 200H-27FH 280H-2EFH 2F0H-37FH 2000H-21FFH 概述 通用部分 设备参数（断路器规格） 工作状态及基本测量数据 断路器保护记录 整定保护数据 历史数据
1）端子 8 对应 RS-485 串口的 Data+，端子 10 为 RS-485 串口的 Data-。端子 12 对应 SH。 2）请确保通信线的正确连接。

CW10-1-WLAN终端与配置



2、选择“Internet协议（TCP/IP）”。
一网段。点击“更改高级设置”，修改合适 的IP地址。
第 11 页
笔记本终端的基础配置

3、若AP端开启DHCP Server，设置为自动

获取IP地址即可。
4、若AP端未开启DHCP Server，设置PC 的IP与AP端在同一网段。
第 12 页
最高速率（Mbps） 实际吞吐量（Mbps） 主要调制方式 兼容性
11 6 CCK/DSSS 802.11b
54 24 OFDM 802.11a
54 24 CCK/OFDM 802.11b/g
第6页
WLAN终端的分类

电脑类：

内置无线网卡 外置无线网卡 支持WiFi的手机 PDA 掌上游戏机
笔记本终端的基础配置

5、用Windows自带的零配置扫描无线网 络，选择你想要连接的SSID，点击“连接 （C）”按钮。
6、也可以直接双击选中的SSID。
第 13 页
笔记本终端的基础配置

7、若AP端设置加密，在零配置中可以看 8、双击选中加密的无线网络SSID，在弹窗 到扫描到的SSID下方可以看到“启用安全 中输入相应密码，即可连接。 的无线网络”字样。
课件编号
CW10-1
课件名称
WLAN终端与配置
第2页
课程目标

通过学习此课程，您应该能够：

了解WLAN终端发展概况


了解WLAN终端和芯片产业链情况
掌握WLAN终端的分类、配置 掌握WLAN终端常见故障排查方法
第3页
目录

WLAN终端发展概况 WLAN终端芯片产业链情况 WLAN终端的分类

CW02-1-无线局域网标准

IEEE802.11i 2004年6月，无线局域网安全标准，为了增强WLAN的数据加密和认证性能， 定义了RSN（Robust Security Network）的概念，并且针对WEP加密机制的 各种缺陷做了多方面的改进。其商用名称为“WPA2”。
第9页
IEEE 802.11系列标准
（7）802.11 系列其他标准
第 14 页
中国WLAN 规范和标准
由信息产业部科技司批准成立的中国宽带无线IP 标准工作组 ()在移动无线IP 接入、IP 移动性、移动IP 安全性、移动IP 业务等方面进行了标准化工作。 2003 年由信息产业部报送国家标准化管理委员会正式颁布了GB 15629.112003《信息技术系统间远程通信和信息交换局域网和城域网特定要求第11 部分： 无线局域网媒体访问控制和物理层规范》，其中定义了我国自主知识产权的无线 网络安全机制WAPI。 ������ GB 15629.1102-2003 无线局域网媒体访问控制和物理层规范： 2.4GHz 频段较高速物理层扩展规范 GB 15629.1101-2006 无线局域网媒体访问控制和物理层规范： 5 .8GHz 频段高速物理层扩展规范 GB/T 15629.1103-2006 无线局域网媒体访问控制和物理层规范： 附加管理域操作规范 GB 15629.1104-2006 无线局域网媒体访问控制和物理层规范： 2.4GHz 频段更高数据速率扩展规范
无线局域网主流标准
• HomeRF
• IEEE 802.11协议（主导 技术） • 欧洲HiperLAN2协议 WiFi相关标准化组织
推动无线局域网安全机制的国标，该标准包括鉴别 （WAI）和加密（WPI）两部分
WAPI已经成为国内手机开放WiFi的必需条件。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线控制器（AC）
中国移动通信集团设计院有限公司
刘佳 日期：2011-03
中国移动通信集团设计院有限公司
课程总览
课程编号 课件包 CW01 WLAN通信技术基础 CW02 无线局域网标准 CW03 无线局域网网络设备 CW04 WLAN无线网规划与设计 CW05 WLAN核心网规划与设计 CW06 WLAN网络施工工艺 CW07 WLAN配置与调试 CW08 WLAN测试与验收 CW09 WLAN维护优化 CW10 终端知识
无线控制器功能
AP和AC设备包括胖(AC+FAT AP)瘦(AC+FIT AP )两种架构。 胖架构下，AC仅包括“用户接入控制功能”，不含“无线控制功能”。AC作为 WLAN用户接入的认证点，和后台的认证服务器相连，完成对WLAN用户的认证。 只有经过接入认证的用户才能通过WLAN接入网络访问外部网络或者应用服务器。 瘦架构下，AC包括“用户接入控制功能”和“无线控制功能”，上述功能必须由 一个物理实体实现。在大规模运营级网络中，建议采用大容量、可扩展插槽式AC设 备进行部署。
第 12 页
无线控制器无线控制功能要求
AC设备无线控制功能模块主要包括射频资源管理、AP设备管理、切换控制、 安全功能、和无线业务控制等五个部分。 AC的部分功能需要与AP配套实现。
无线控制器功能要求
射频资源管理功能 自动频点设置能力 AC设备能够通过AP自动监测周围无线环境，自动选择设置非干扰或者干扰最 小的工作频点。AP工作在802.11b/g/n接入模式时，必须支持。当AP同时支持 802.11a/b/g/n接入方式时，可以自动在2.4G和5.8G频段自动选择非干扰或者干扰 最小频点。 必须支持基于AP测量的自动频点设置能力。 该功能必须兼容所有WLAN接入终端类型（即不对终端提出要求）。 该功能不能中断原有业务的运行。 优先级：上电时自动频点设置功能必须支持；其他为有条件支持。 功率控制 必须支持固定功率调整；必须支持自适应功率动态调整以降低干扰；自动功率 调整不影响已有的业务连接。
RADIUS SSID
VLAN WLAN
第5页
WLAN系算系统 网间结算 计费/结算 系统
一级BOSS
漫游服务提供商
AAA 服务器 网间认证和 计费信息流
中国移动
网间结算
用户计费话单
一级 Radius 服务器
一级 Portal 服务器
AC
第 10 页
无线控制器用户接入功能（续）
用户接入功能要求
与2G/3G融合功能要求 必须支持同一SSID或不同SSID下的WEB认证和EAP-SIM/AKA认证共存，其 中EAP-SIM/AKA认证可以选择对无线空口加密或不加密。 AC必须支持根据不同的认证方式（WEB认证或EAP-SIM/AKA认证）指向 Radius或3GPP AAA服务器。 AC必须满足《中国移动WLAN与2G/3G融合设备接口规范》中Wa接口和Ww 接口的要求。 Wa是WLAN接入网和3GPP AAA的接口，用户UE接入WLAN网络时用来传递 鉴权、授权和计费相关信息。 Ww是UE是WLAN AN之间的接口，其功能在IEEE 802中定义，用于传输UE 接入WLAN和PS核心网的信令和业务。 VLAN功能 支持802.1q 的VLAN协议；支持VLAN透传，支持为不同VLAN分配不同的NAS-ID。 支持VLAN终结特性，在同一个三层接口下终结一段VLAN，不同VLAN的用户属于同 一网段。 支持QinQ功能。 NAT/PAT功能 提供网络地址翻译和端口地址翻译的功能。
第 11 页
无线控制器用户接入功能（续）
用户接入功能要求
带宽控制 支持AC端口的流量控制，包括基于用户和用户群的带宽控制。 IPv6支持能力 支持IPv6基本协议栈功能，包括但不限于： RFC1981,RFC2460,RFC2464,RFC4291,RFC4443,RFC4861,RFC4862,RFC494 1,RFC3411等。 支持IPv6网络管理协议，包括SNMPv6、Telnetv6，IPv6 WEB管理等。 支持基于IPv6特征的ACL访问控制：访问控制功能可匹配下面的字段：源IPv6 地址、目的IPv6地址、IPv6 Traffic Class、IPv6基本头协议类型及TCP、UDP协 议的源、目的端口号。 支持基于IPv6的业务分类：能够识别数据包中MAC地址、VLAN ID、Ethernet Type、IPv6地址、IPv6 Traffic Class、IPv6基本头协议类型等字段，作为划分业 务等级的依据。 支持802.1P和IPv6 Traffic Class之间的映射。 支持IPv6用户接入认证功能。 支持IPv6路由特性，包括：IPV6静态路由、IPV6动态路由协议，OSPFv3必选， RIPng,IS-ISv6可选。 同步要求 AP和AC间支持基于NTP的时间同步。
Portal 服务器 Portal 服务器 二级 Radius 服务器
AC
AP
AP
省BOSS
WLAN 用户终端
二级 Portal 服务器
WLAN 用户终 端
第6页
无线控制器基本概念
无线控制器概念
无线控制器，又名接入控制器，英文名称Access Controler，简称AC，WLAN中AC主要 完成WLAN用户的接入控制，计费信息采集以及无线业务管理和控制。
第9页
无线控制器用户接入功能（续）
用户接入功能要求
Portal功能 AC提供强制PORTAL功能，向WLAN用户终端推送WEB用户认证请求页面和 中国移动门户网站。支持用户自服务页面的推送，为用户提供包括静态密码修改、 套餐信息查询、帐户转帐、历史使用记录查询等在内的自服务功能。当用户认证 通过后，用户业务数据通过AC接入到CMNET。 AC必须支持以客户端软件形式接入的中国移动“随e行”用户。 AC必须支持253字节长用户名，以满足用户自服务及国际漫游业务的需要。 AC必须提供灵活的白名单配置功能及清晰配置页面，至少支持32个白名单地址。 支持一级Portal的白名单配置功能，要求同时支持URL方式及IP地址方式的一级 Portal配置。 AC支持二级Portal的推送，以满足国际漫游的需要。此外，为保证国际漫游客 户端的接入，要求AC在支持强制Portal的功能时，遵循WISPr协议的相关规定， 采用Proxy方式的代码供客户端跳转，并传递强制PORTAL功能相关参数。为满足 集团客户业务发展需要，AC必须支持多个Portal页面配置和推送功能；通过VLAN 划分的方式，为不同的SSID提供不同的业务控制策略（网页白名单，端口黑白名 单（不少于32条）限制等）。AC必须支持在Portal重定向的URL中携带SSID信息， 以便后台Portal通过识别不同的标识信息推送不同的个性化Portal页面。 AC与外置的Portal服务器之间实现强制PORTAL功能时，需要在强制Portal URL中加入相关参数。 AC必须支持将错误代码（ErrID）上报给Portal。
课件编号 CW03-1 CW03-2 CW03-3 CW03-4 CW03-5 CW03-6 CW03-7 课件名称 天线 馈线与器件 以太网连接线 无线接入点（AP） 路由器和交换机 POE交换机和POE模块 无线控制器（AC）
第2页
课程目标

通过学习此课程，您应该能够：
了解WLAN技术基本术语
第8页
无线控制器用户接入功能（续）
用户接入功能要求
接入控制 为了防止非法用户恶意占用WLAN网络资源，接入系统必须支持连接时长控制 功能，能够在本次连接最大允许接入时间结束时自动切断网络连接。本次连接最 大允许接入时间由Radius通知接入系统。 为了支持必要的欠费风险控制功能，接入系统应能根据认证计费系统返回的指 令，中断状态异常用户（欠费、停机等）的网络连接。 • 支持对用户的MAC地址、IP地址、端口号等方面的接入控制列表（ACL）功 能。 • 支持国际漫游所需的长帐号认证（253字节）及二级Portal配置功能。 • 支持基于用户帐号状态（网络侧下发）自动断开用户网络连接的功能。 • 支持基于Radius下发的DM（Disconnect Messages）消息实时断开用户网络 连接。 • 支持用户的连接时长控制。 • 支持在Access-Request报文中发送Called-Station-Id（携带SSID），用于认 证区域控制。 • 支持基于空闲流量检测自动断开用户网络连接的功能，要求时长（Idletimeout）可配置，支持最小单位为分钟。支持流量门限可配置，最小单位为 字节。
WLAN网络建设原则上采用FIT AP设备 ,因此以下介绍如无特别说明，均为瘦架构
下的情况。
第7页
无线控制器用户接入功能
用户接入功能要求
• 认证功能 支持WEB帐号/密码、EAP-SIM/EAP-AKA接入认证方式。 支持PPPoE接入认证方式。 可选支持PEAP-MSCHAPV2认证方式 支持WEB认证和EAP-SIM/EAP-AKA认证方式的识别，识别方式参见相关接 入流程技术规范。 不同认证方式的同时支持和兼容不能带来性能的降低和安全性的隐患；同时 要尽可能保证用户的易用性。 对于采用不同接入认证方式，网络支持配置相同的SSID或不同的SSID来加 以区分。 支持和中国移动RADIUS认证服务器/3GPP AAA服务器之间的互通，不同的 认证方式要求遵循中国移动制定的相关接入流程技术规范。 支持按照认证方式到指定的Radius服务器/3GPP AAA服务器上认证。 支持按照不同SSID指向不同Portal/Radius服务器。 支持主备Radius服务器倒换。



了解WLAN系统网络架构
了解无线控制器基本概念 了解无线控制器的主要功能及要求 了解无线控制器+Fit AP的连接方式 了解WLAN设备主要厂家
第3页
无线局域网网络设备连接图
