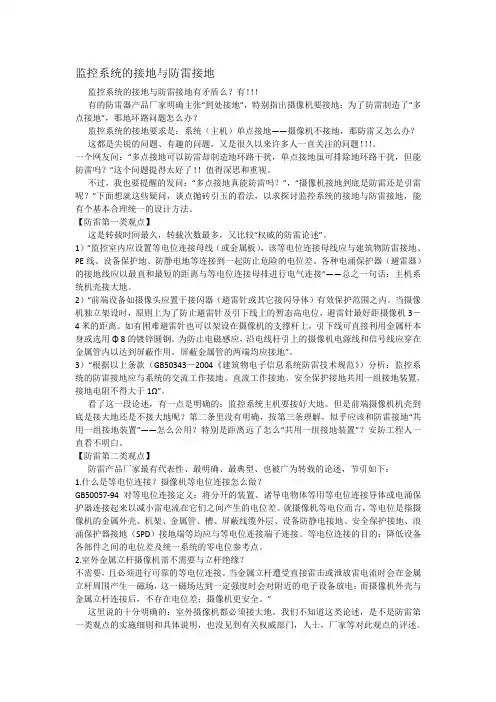

从防雷接地谈监控系统的接地

监控系统防雷解决方案引言概述：随着科技的不断发展，监控系统在各个领域的应用越来越广泛。

然而，监控设备往往容易受到雷击等自然灾害的影响，导致设备损坏或数据丢失。

为了确保监控系统的正常运行和数据的安全性，我们需要采取一系列的防雷措施。

本文将介绍一些常用的监控系统防雷解决方案。

一、设备选择方面的防雷措施：1.1 选择防雷等级高的设备：在购买监控设备时，我们应该优先选择防雷等级较高的设备。

这些设备通常具有更强的抗雷击能力，能够在雷电活动期间保护设备免受雷击的侵害。

1.2 采用金属外壳的设备：金属外壳可以有效地屏蔽雷电的干扰，降低雷电对设备的影响。

因此，在选择监控设备时，我们应该优先考虑采用金属外壳的产品。

1.3 防雷接地系统的设置：合理设置防雷接地系统对于保护监控设备免受雷击的侵害至关重要。

通过将设备的金属外壳与地面连接，可以将雷击电流引入地下，从而保护设备的安全。

二、建筑物方面的防雷措施：2.1 安装避雷针：在建筑物的高处安装避雷针是一种常见的防雷措施。

避雷针能够吸引雷电，并将其引导到地下，从而保护建筑物及其内部设备免受雷击的侵害。

2.2 安装避雷带：在建筑物的周围安装避雷带可以有效地分散雷电的能量，减少雷击对建筑物的影响。

这种防雷措施可以提高监控设备的抗雷击能力。

2.3 检查建筑物的接地系统：建筑物的接地系统应该经常进行检查和维护，确保其正常工作。

如果接地系统存在问题，应及时修复，以保护监控设备免受雷击的侵害。

三、电源保护方面的防雷措施：3.1 安装防雷保护器：在电源线路上安装防雷保护器可以有效地吸收雷电冲击波，保护监控设备免受雷击的侵害。

这种防雷措施可以降低雷电对电源线路的影响，确保设备的正常供电。

3.2 使用稳压电源：稳压电源能够提供稳定的电压输出，减少电压波动对监控设备的影响。

通过使用稳压电源，可以有效地保护设备免受雷击引起的电压过高或过低的影响。

3.3 定期检查电源线路：定期检查电源线路的连接是否牢固，是否存在漏电等问题。

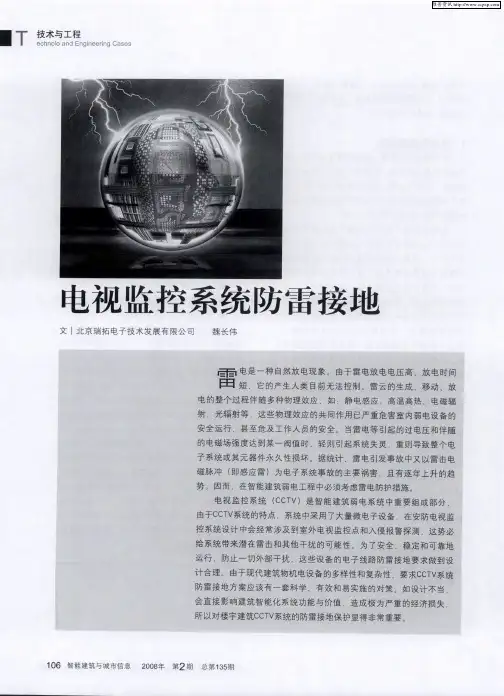

视频监控系统防雷接地⒈引言
⑴目的
⑵范围
⑶参考资料
⒉防雷接地概述
⑴雷击对视频监控系统的影响
⑵防雷接地的重要性
⑶相关法律法规及标准
⒊防雷接地设计
⑴视频监控系统的建筑结构布置
⑵接地系统设计原则
⑶接地系统的组成
⑷接地系统的布置规划
⑸接地系统的施工要求和方法
⒋防雷设备选型
⑴天线避雷器
⑵避雷针
⑶统一接地装置
⑷防雷接地导线
⑸其他防雷设备
⒌防雷接地系统的维护与检测
⑴接地系统的定期检测
⑵接地系统的维护与保养
⑶接地系统故障的排除与修复⒍附件
⑴接地系统设计图纸
⑵接地系统施工方案
⑶接地系统维护记录表
⑷其他相关附件
附录：
法律名词及注释：
⒈雷击：指由于大气中的静电积累以及雷暴等原因而导致的高能电流通过物体引起的瞬时电击现象。

⒉防雷接地：指通过引入直接接触地，将雷电击中的电流安全地排入地下的一种防护措施。

⒊视频监控系统：指通过摄像头或其他传感器采集图像或视频信号，并通过观察、记录或传输等方式进行监控、管理或控制的系统。

本文档涉及附件：
⒈接地系统设计图纸：详细展示了视频监控系统的接地系统布置和连接方式。

⒉接地系统施工方案：描述了接地系统的施工步骤、材料和要求，供施工人员参考。

⒊接地系统维护记录表：用于记录接地系统的定期检测、维护和排除故障的情况。

弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。

2.保护器不影响被保护设备的正常工作。

3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。

4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。

2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。

3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。

4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。

三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。

立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。

摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

四、室外机箱室外机箱结构为露天防雨箱设计。

机箱高度为300mm，宽度为200mm，厚度为150mm 米。

箱体防护等级达到IP54防护等级。

需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。

以上信息仅供参考，具体方案应根据实际情况制定。

如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。

视频监控系统的防雷措施随着科技的发展和安全意识的增强，视频监控系统在各类场所得到了广泛应用。

然而，雷电活动在某些地区和季节频繁发生，给视频监控系统带来了一定的安全隐患。

为了确保视频监控系统的稳定运行和数据的安全性，我们需要采取一系列的防雷措施。

本文将就视频监控系统的防雷措施进行探讨，并提出可行的解决方案。

一、设备的防雷保护1.1 接地系统建设视频监控设备通过良好的接地系统可以将雷击产生的过电流迅速引导到接地体上，从而减小对设备的影响。

因此，在安装视频监控设备时，应确保接地系统的设计与铺设符合规范要求。

首先，需要挖掘足够深度的坑和填充具备良好导电性能的接地体；其次，保证接地体与设备的连接良好，并避免接地线路与其他干扰源相交叉，以免产生不必要的干扰。

1.2 避雷针的安装对于大型视频监控系统，尤其是安装在高楼大厦上的系统来说，安装避雷针是非常必要的。

避雷针可以最大程度地吸引雷击，将雷击产生的过电流引导入接地系统，避免过电流对监控设备产生损坏。

因此，在安装视频监控系统时，应根据实际情况合理安排避雷针的位置和数量，并确保避雷针与接地系统的连接处良好。

二、布线的防雷保护2.1 选用合适的电缆电缆是视频监控系统中不可或缺的部分，选用合适的电缆也是防雷的重要环节之一。

在选择电缆时，应考虑其绝缘材料、耐压等级和抗干扰能力。

绝缘材料对电缆的绝缘性能起着至关重要的作用，应选用具有良好绝缘性能的材料；耐压等级应根据实际环境压力确定，以确保电缆不会在雷击时损坏；抗干扰能力则是保证数据传输质量的关键，应选用能有效抵御干扰的电缆。

2.2 电缆的布线方式电缆的布线方式也对视频监控系统的防雷起到关键作用。

电缆应尽量避免与强电线路、信号线路交叉铺设，以减少雷击对信号的干扰。

在布线过程中，应尽量选择与强电线路垂直或相交角度大于90°的方式，避免电磁感应的影响。

可以结合建筑物的结构，采用内部布线或者地下布线等方式，保证电缆与外界环境的隔离，减少雷击的可能性。

监控系统防雷解决方案一、背景介绍随着科技的发展，监控系统在各个领域得到广泛应用，如安防监控、交通监控、环境监测等。

然而，在雷电活动频繁的地区，监控系统容易受到雷击的影响，给系统的正常运行带来风险。

因此，为了保障监控系统的稳定运行，我们需要采取一系列的防雷措施。

二、防雷解决方案1. 地面接地系统地面接地系统是防雷的基础，它通过将设备与地面建立良好的导电连接，将雷电流迅速引入地下，减少雷击对设备的影响。

建议采用深埋式接地网，确保接地电阻小于10Ω，以达到良好的接地效果。

2. 防雷装置为了保护监控系统免受雷击的伤害，我们可以在系统的各个关键部位安装防雷装置。

常见的防雷装置包括避雷针、避雷网和避雷器等。

避雷针能够吸引雷电，将其导向地下；避雷网则能够将雷电分散到地下；避雷器则能够通过引入外部电流，将雷电流引入地下，保护设备免受雷击。

3. 防雷接地引线为了进一步提高监控系统的防雷能力，我们可以在设备周围埋设防雷接地引线。

防雷接地引线通过与地面接地系统相连，能够将雷电流迅速引入地下，减少雷击对设备的影响。

建议采用导电性能好、耐腐蚀的铜引线，并合理布设，确保接地效果良好。

4. 防雷保护装置防雷保护装置是监控系统中的重要组成部份，它能够在雷电活动时自动启动，保护设备免受雷击的伤害。

常见的防雷保护装置包括避雷器、过电压保护器和防雷隔离器等。

这些装置能够及时将雷电流引入地下，保护设备的安全运行。

5. 系统维护与监测为了确保防雷措施的有效性，我们需要定期对监控系统进行维护与监测。

维护工作包括检查接地系统、防雷装置和防雷接地引线的运行状况，及时修复或者更换损坏的部件。

监测工作包括监测设备的工作状态和防雷装置的触发情况，及时发现问题并采取相应措施。

三、案例分析以某城市交通监控系统为例，该系统分布于全市各个交叉路口，用于监测交通情况和实施交通调度。

由于该城市雷电活动频繁，监控系统时常受到雷击，导致设备损坏和数据丢失。

为了解决这一问题，我们采取了以下防雷措施：首先，对每一个监控设备进行地面接地，确保接地电阻小于10Ω；其次，在每一个监控设备的周围埋设防雷接地引线，将雷电流迅速引入地下；同时，在每一个监控设备的顶部安装避雷针，将雷电引导至地下。

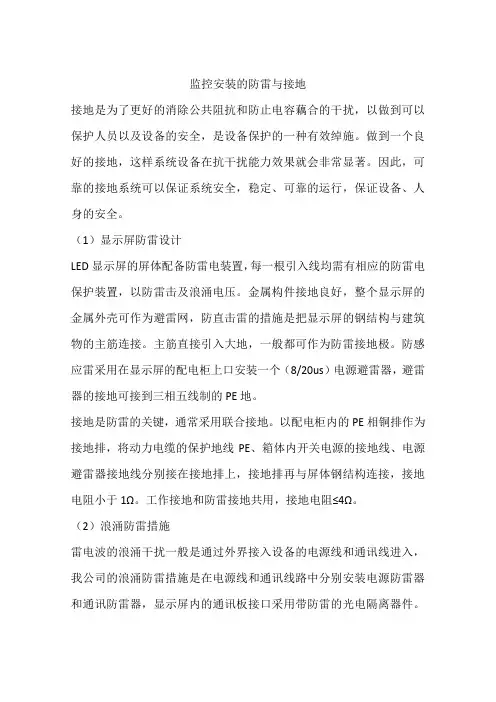

监控安装的防雷与接地
接地是为了更好的消除公共阻抗和防止电容藕合的干扰，以做到可以保护人员以及设备的安全，是设备保护的一种有效绰施。

做到一个良好的接地，这样系统设备在抗干扰能力效果就会非常显著。

因此，可靠的接地系统可以保证系统安全，稳定、可靠的运行，保证设备、人身的安全。

（1）显示屏防雷设计
LED显示屏的屏体配备防雷电装置，每一根引入线均需有相应的防雷电保护装置，以防雷击及浪涌电压。

金属构件接地良好，整个显示屏的金属外壳可作为避雷网，防直击雷的措施是把显示屏的钢结构与建筑物的主筋连接。

主筋直接引入大地，一般都可作为防雷接地极。

防感应雷采用在显示屏的配电柜上口安装一个（8/20us）电源避雷器，避雷器的接地可接到三相五线制的PE地。

接地是防雷的关键，通常采用联合接地。

以配电柜内的PE相铜排作为接地排，将动力电缆的保护地线PE、箱体内开关电源的接地线、电源避雷器接地线分别接在接地排上，接地排再与屏体钢结构连接，接地电阻小于1Ω。

工作接地和防雷接地共用，接地电阻≤4Ω。

（2）浪涌防雷措施
雷电波的浪涌干扰一般是通过外界接入设备的电源线和通讯线进入，我公司的浪涌防雷措施是在电源线和通讯线路中分别安装电源防雷器和通讯防雷器，显示屏内的通讯板接口采用带防雷的光电隔离器件。

系统在显示屏的动力控制柜中安装电源防雷器；通讯线一般采用光纤通讯所以无需安装通讯防雷器。

监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域得到广泛应用，如安防监控、交通监控、工业监控等。

然而，雷击是一种常见的自然灾害，可能对监控系统造成严重的损坏。

因此，为了保护监控系统的正常运行，我们需要采取一系列的防雷措施。

二、雷击对监控系统的影响雷击对监控系统的影响主要表现在以下几个方面：1. 监控设备损坏：雷电的高电压冲击可能导致监控设备的损坏，如摄像头、录相机等。

2. 数据丢失：雷击可能导致监控系统中的数据丢失或者损坏，给安全监控带来风险。

3. 停电风险：雷击可能导致电力系统的故障，从而导致监控系统停电，无法正常运行。

三、监控系统防雷解决方案为了解决监控系统面临的雷击问题，我们提出以下防雷解决方案：1. 外部防雷措施1.1 天线接地：对于安装在室外的监控设备，应确保天线的良好接地，减少雷电对设备的冲击。

1.2 避雷针：在监控设备周围安装避雷针，将雷电引向地下，减少对设备的影响。

1.3 避雷网：安装避雷网，形成一个安全的电气环境，保护监控设备免受雷击的影响。

2. 内部防雷措施2.1 防雷设备：在监控系统中安装专门的防雷设备，如避雷器、防雷保护器等，可有效降低雷击对设备的影响。

2.2 接地保护：确保监控设备的良好接地，减少雷击对设备的冲击。

2.3 电源保护：在供电路线中安装过电压保护装置，防止雷击过电压对监控设备的损坏。

3. 防雷维护3.1 定期检查：定期检查监控系统的防雷设备和接地情况，确保其正常运行。

3.2 维护记录：建立维护记录，记录每次维护的时间、内容和结果，以便及时发现问题并采取相应的措施。

3.3 培训人员：对监控系统的维护人员进行防雷知识培训，提高其防雷意识和应急处理能力。

四、案例分析以下是一个实际案例，展示了我们提出的监控系统防雷解决方案的有效性：某公司的监控系统时常遭受雷击，导致监控设备损坏严重，数据丢失，给公司的安全监控带来了很大的风险。

经过我们的技术团队的分析和实地调研，我们为该公司提供了一套完整的防雷解决方案。
