视频监控系统防雷接地概述

安防监控系统一、安防监控简介安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。

它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。

同时报警系统设备对非法入侵进行报警，产生的报警型号输入报警主机，报警主机触发监控系统录像并记录。

二、安防监控系统的构成前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。

主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。

云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。

解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分：这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

电视墙显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

视频监控系统防雷措施及设计方案浅析孙钢锁马芳郑伟张大飞(河南省灵宝市气象局，河南灵宝472500)麈墨抖蘧睛要]随着高科技技术产物的不断生成，电子信息系统的日新月异和安全防范意识的不断增强。

视颇电子监控系统(以下简称监控系统J的普及广泛应用于交通、民抗、金融、军事、库房、公路、超市、社区等公共场所。

监控系统因雷击造成自动化监控运行失灵以至于设备毁损。

因此监控系统的安奎鲥新的防雷技书要求成为新的课题。

p徽】监控系统；雷电防护；措菇设计方案随着高科技技术产物的不断生成，电子信息系统的日新月异和安全防范意识的；F E T增强。

视频电子监控系统(以下简称监控系统)的普及广泛应用于交通、民航、金融、军事、库房、公路、超市、社区等公共场所。

监控系统因雷击造成自动化监控运行失灵以至于设备毁损。

因此监控系统的安全性对新的防雷技术要求成为新的课题，所以必须安装防雷装置(L PS)予以保护其正常运行，减少或避免因雷击电磁脉冲辐射(LEM P)造成的损害。

1监控系统的基本结构简介1．1监控系统的基本构成和配置监控系统主要由摄像头及视频传输设备、视频监视器、云台、多画面分割切换控制设备、录像存睹设备及自动切换装置、各类电源、信号、通诩线路，线缆采取架空、地埋或沿墙体敷设等方式传输音频、视频、控制信号和馈送交、直流电源、线路传感器、监控中，№制终端设备等组成。

2监控系统雷电防护的综合设计技术与措施综合防雷工程是一个系统工程，包括直击雷防护措施、等电位联结措施、电磁屏蔽措施、浪涌保护S PD、均衡电位分流、限制过电压幅值、规范合理的综合布线、完善有效的共用接地网络系统。

2．1监控系统外部设备雷电防护措璇．殁设计方案监控系统所有进入监控中心控制机房的摄像头，电源、信号、音频、视频、存储传输线缆等必须采取直击雷防护措施、等电位联结措施、电磁屏蔽措施、规范合理的综合布线、完善有效的共用接地系统后．再进行雷击电磁脉冲辐射，雷电磁感应及防雷电波侵入的防护。

视频监控系统防雷接地⒈引言
⑴目的
⑵范围
⑶参考资料
⒉防雷接地概述
⑴雷击对视频监控系统的影响
⑵防雷接地的重要性
⑶相关法律法规及标准
⒊防雷接地设计
⑴视频监控系统的建筑结构布置
⑵接地系统设计原则
⑶接地系统的组成
⑷接地系统的布置规划
⑸接地系统的施工要求和方法
⒋防雷设备选型
⑴天线避雷器
⑵避雷针
⑶统一接地装置
⑷防雷接地导线
⑸其他防雷设备
⒌防雷接地系统的维护与检测
⑴接地系统的定期检测
⑵接地系统的维护与保养
⑶接地系统故障的排除与修复⒍附件
⑴接地系统设计图纸
⑵接地系统施工方案
⑶接地系统维护记录表
⑷其他相关附件
附录：
法律名词及注释：
⒈雷击：指由于大气中的静电积累以及雷暴等原因而导致的高能电流通过物体引起的瞬时电击现象。

⒉防雷接地：指通过引入直接接触地，将雷电击中的电流安全地排入地下的一种防护措施。

⒊视频监控系统：指通过摄像头或其他传感器采集图像或视频信号，并通过观察、记录或传输等方式进行监控、管理或控制的系统。

本文档涉及附件：
⒈接地系统设计图纸：详细展示了视频监控系统的接地系统布置和连接方式。

⒉接地系统施工方案：描述了接地系统的施工步骤、材料和要求，供施工人员参考。

⒊接地系统维护记录表：用于记录接地系统的定期检测、维护和排除故障的情况。

弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。

2.保护器不影响被保护设备的正常工作。

3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。

4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。

2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。

3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。

4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。

三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。

立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。

摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

四、室外机箱室外机箱结构为露天防雨箱设计。

机箱高度为300mm，宽度为200mm，厚度为150mm 米。

箱体防护等级达到IP54防护等级。

需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。

以上信息仅供参考，具体方案应根据实际情况制定。

如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。

视频监控系统的防雷措施随着科技的发展和安全意识的增强，视频监控系统在各类场所得到了广泛应用。

然而，雷电活动在某些地区和季节频繁发生，给视频监控系统带来了一定的安全隐患。

为了确保视频监控系统的稳定运行和数据的安全性，我们需要采取一系列的防雷措施。

本文将就视频监控系统的防雷措施进行探讨，并提出可行的解决方案。

一、设备的防雷保护1.1 接地系统建设视频监控设备通过良好的接地系统可以将雷击产生的过电流迅速引导到接地体上，从而减小对设备的影响。

因此，在安装视频监控设备时，应确保接地系统的设计与铺设符合规范要求。

首先，需要挖掘足够深度的坑和填充具备良好导电性能的接地体；其次，保证接地体与设备的连接良好，并避免接地线路与其他干扰源相交叉，以免产生不必要的干扰。

1.2 避雷针的安装对于大型视频监控系统，尤其是安装在高楼大厦上的系统来说，安装避雷针是非常必要的。

避雷针可以最大程度地吸引雷击，将雷击产生的过电流引导入接地系统，避免过电流对监控设备产生损坏。

因此，在安装视频监控系统时，应根据实际情况合理安排避雷针的位置和数量，并确保避雷针与接地系统的连接处良好。

二、布线的防雷保护2.1 选用合适的电缆电缆是视频监控系统中不可或缺的部分，选用合适的电缆也是防雷的重要环节之一。

在选择电缆时，应考虑其绝缘材料、耐压等级和抗干扰能力。

绝缘材料对电缆的绝缘性能起着至关重要的作用，应选用具有良好绝缘性能的材料；耐压等级应根据实际环境压力确定，以确保电缆不会在雷击时损坏；抗干扰能力则是保证数据传输质量的关键，应选用能有效抵御干扰的电缆。

2.2 电缆的布线方式电缆的布线方式也对视频监控系统的防雷起到关键作用。

电缆应尽量避免与强电线路、信号线路交叉铺设，以减少雷击对信号的干扰。

在布线过程中，应尽量选择与强电线路垂直或相交角度大于90°的方式，避免电磁感应的影响。

可以结合建筑物的结构，采用内部布线或者地下布线等方式，保证电缆与外界环境的隔离，减少雷击的可能性。

图文详解室外IPC（网络摄像机）防雷接地施工的做法本做法适用于室外抱杆/挂墙安装的IPC 设备工程设计和安装中相配套的防雷措施和接地，包括室外抱杆/挂墙IPC 设备在工程设计和安装中应遵循的防雷接地要求，连接设备的接地线的线径、材料和长度。

用以保证室外抱杆/挂墙安装的IPC 设备具有良好的防雷、防电击和抗干扰性能。

术语•地Earth-可导电的地层，其任何一点的电位通常看作等于零。

•接地Earthling-将设备、系统或装置的外露可导电部分接至接地体或接地系统的其它部分。

•等电位连接Equipotent Bonding-将各外露可导电部分和外部可导电部分做电位实质上相等的电气连接。

•接地体Earthling Network-埋入地中并直接与大地接触的金属导体。

兼作接地体用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的基础、金属管道和设备等称为自然接地体。

•保护地Protective Earth-设备金属外壳的接地。

通用原则1：接地设计应按均压、等电位的原理设计，即工作接地、保护接地共同合用一组接地体的联合接地方式。

2：接地线应选用黄绿双色相间的塑料绝缘铜芯导线。

3：网络箱靠近IPC 安装，使网络箱与IPC 间连线尽量短，推荐网络箱距离IPC 5m 以内。

4：AC24V 走线长度不超过30m，DC12V 走线长度不超过10m。

5：线缆宜穿金属杆（或金属管）走线，线缆拉远时应埋地或沿墙走线，禁止架空走线。

6：网口及AC220V 电源线在进入网络箱后应增加防雷器，并使防雷器接地。

7：不得利用其他设备（如网络箱）作为保护地线电气连通的组成部分。

8：采用铠装光纤时，光纤加强筋需要通过不小于4 mm2 的黄绿地线与接地铜排连接。

9：线缆接长时，接头处应采用绝缘胶带缠绕5 圈以上，确保绝缘。

10：禁止采用建筑物避雷带、避雷针引下线进行设备接地。

11：接地线的长度不应超过30 米，且尽量短，当超过30 米时，应就近重新设置地排。

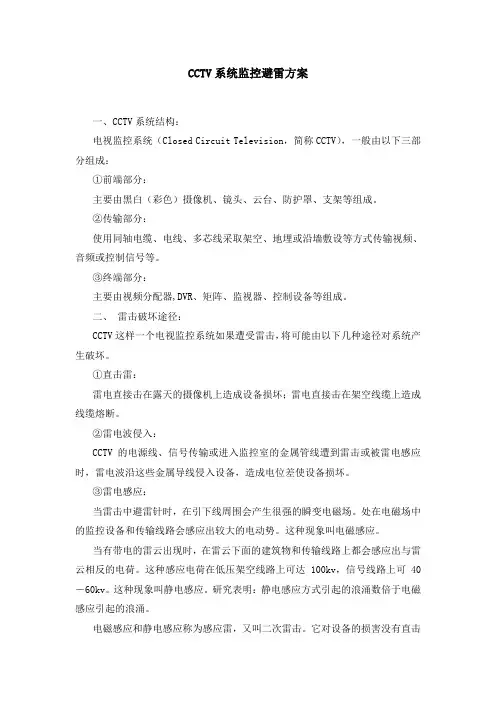

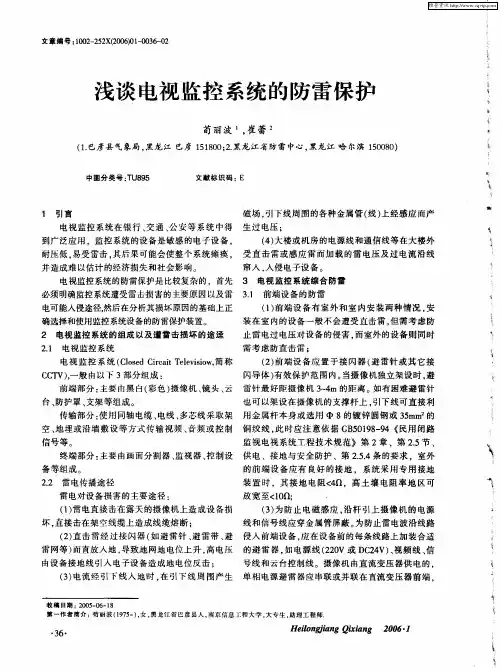

CCTV系统监控避雷方案一、CCTV系统结构：电视监控系统（Closed Circuit Television，简称CCTV），一般由以下三部分组成：①前端部分：主要由黑白（彩色）摄像机、镜头、云台、防护罩、支架等组成。

②传输部分：使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。

③终端部分：主要由视频分配器,DVR、矩阵、监视器、控制设备等组成。

二、雷击破坏途径：CCTV这样一个电视监控系统如果遭受雷击，将可能由以下几种途径对系统产生破坏。

①直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。

②雷电波侵入：CCTV的电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。

③雷电感应：当雷击中避雷针时，在引下线周围会产生很强的瞬变电磁场。

处在电磁场中的监控设备和传输线路会感应出较大的电动势。

这种现象叫电磁感应。

当有带电的雷云出现时，在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。

这种感应电荷在低压架空线路上可达100kv，信号线路上可40－60kv。

这种现象叫静电感应。

研究表明：静电感应方式引起的浪涌数倍于电磁感应引起的浪涌。

电磁感应和静电感应称为感应雷，又叫二次雷击。

它对设备的损害没有直击雷来的猛然，但它要比直击雷发生的机率大得多，按原邮电部的统计感应雷造成的雷击事故约占雷击事故总和的80%。

三、 CCTV系统防雷措施：根据对CCTV电视监控系统的结构分析，以及雷电可能的侵入途径，宝路公司为CCTV的电视监控系统设计了以下防雷解决方案。

1．前端设备的防雷典型监控架构前端设备有室外和室内安装两种情况，安装在室内的设备一般不会遭受直击雷击，但需考虑防止雷电过电压对设备的侵害，而室外的设备则同时需考虑防止直击雷击。

前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。

监控系统的接地与防雷接地监控系统的接地与防雷接地有矛盾么？有！！！有的防雷器产品厂家明确主张“到处接地”，特别指出摄像机要接地；为了防雷制造了“多点接地”，那地环路问题怎么办？监控系统的接地要求是：系统（主机）单点接地——摄像机不接地，那防雷又怎么办？这都是尖锐的问题、有趣的问题，又是很久以来许多人一直关注的问题！！！。

一个网友问：“多点接地可以防雷却制造地环路干扰，单点接地虽可排除地环路干扰，但能防雷吗？”这个问题提得太好了！！值得深思和重视。

不过，我也要提醒的发问：“多点接地真能防雷吗？”，“摄像机接地到底是防雷还是引雷呢？”下面想就这些疑问，谈点抛砖引玉的看法，以求探讨监控系统的接地与防雷接地，能有个基本合理统一的设计方法。

【防雷第一类观点】这是转载时间最久，转载次数最多，又比较“权威的防雷论述”。

1）“监控室内应设置等电位连接母线（或金属板），该等电位连接母线应与建筑物防雷接地、PE线、设备保护地、防静电地等连接到一起防止危险的电位差。

各种电涌保护器（避雷器）的接地线应以最直和最短的距离与等电位连接母排进行电气连接”——总之一句话：主机系统机壳接大地。

2）“前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。

当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。

如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ 8的镀锌圆钢。

为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地”。

3）“根据以上条款（GB50343－2004《建筑物电子信息系统防雷技术规范》）分析：监控系统的防雷接地应与系统的交流工作接地、直流工作接地、安全保护接地共用一组接地装置，接地电阻不得大于1Ω”。

看了这一段论述，有一点是明确的：监控系统主机要接好大地。

但是前端摄像机机壳到底是接大地还是不接大地呢？第二条里没有明确，按第三条理解，似乎应该和防雷接地“共用一组接地装置”——怎么公用？特别是距离远了怎么“共用一组接地装置”？安防工程人一直看不明白。

视频监控系统接地设计摘要：为了在视频监控信号进入控制系统，其设备电源或设备本身出现突发问题时降低危险，视频监控系统需要进行接地设计。

本文从视频监控系统接地的重要性、要求和技术要点出发，对视频监控系统接地设计进行了描述和探讨。

关键词：视频监控；接地；设计1视频监控系统的接地类型一般来说，视频监控系统有两种接地类型，其一是保护地的接地，其二是工作地的接地。

工作地分为逻辑地和屏蔽地两种情况。

首先，保护地接地的目的是为了避免设备外壳的大量静电负荷对操作人员造成的人身伤害。

安装有视频施控系统的控制室、操作员站、端子柜和打印机设备等都应当接保护地。

其次，工作地接地要分逻辑地和屏蔽地两种情况进行。

逻辑地也被称作机器逻辑地或电源地（主机），是5v以上主机电源的输出地，作为逻辑电正负端的公共地，与计算机cpu正负电源的工作有直接联系。

屏蔽地也被称作模拟地，能够屏蔽信号传输时受到的一些干扰，提高信号的精准度。

为了避免在视频监控系统内形成回路干扰，应当将线缆屏蔽层的一端接地，对屏蔽层做接地处理。

屏蔽保护接地不能够使用金属铠的电缆，应当使用镀铝或铜丝网屏蔽层做接地处理。

第三，对于拥有全栅防保措施的化工行业使用的监控系统，应当做本安地接地处理。

本安地的接地系统应当是自成一体的，接地电阻要小于4Ω，它与电气地网要保持5m以上的距离，与仪表系统接地网也要保持5m以上的距离。

2概述视频监控系统的三种接地方法视频监控系统的接地方法有三种，第一种是把电气接地网当做视频监控系统的接地网进行接地；第二种是为视频监控系统单独设立一个接地网，例如本安地；第三是为视频监控系统设置专用的接地网，经地线与电气接地网相连。

第二种与第三种接地方法存在不少相同点，也是目前视频监控系统接地设计中采用的较多的方法。

专用接地网曾被经常使用，但因为占地面积较大、资金投入高，对于电缆和钢材的消耗量也较大，导致工程后期的维护和管理工作难以进行，不便于技术人员进行测量和寻找接地极、接地线。

室外监控的防雷措施一、室外设备保护直击雷防护:在室外摄象机的支撑杆上端,安装一个小避雷针(PTZ-1.5),高度要高于摄象机,避雷针的引下线,可以直接利用金属杆本身,还可以敷设人工引下线,引下线连接到下端的地网.地网的电阻要小于10欧姆.摄象机的感应雷防护:在摄象机的电源,控制线,视频线路上分别安装防雷器(浪涌保护器)，视频信号线路安装视频防雷器PTV-BNC,控制线路安装防雷器PT-V485，电源线路安装PT-DM40/2.也可以采用三合一集中式防雷器PTV-3/220,把三种信号进行全面保护.此防雷器的地线连接到下面的地网上.沿支撑杆引上去的电源线,视频信号线,控制线要穿金属管敷设,金属管应接到地网上.二、监控机房防雷保护:第一:电源防雷保护在建筑物的总配电上安装第一级电源防雷器,型号是:PT380-80KA,作为整个监控机房第一级电源防雷保护.在机房配电上或UPS电源前安装第二级电源防雷箱,型号是:PT220-40,作为机房设备的第二级电源防雷保护.在显示器、工控机等重要设备前端安装防雷插座ZGJ-10。

第二控制线防雷在进入室内的485控制线路上,安装1个防雷器,型号是PT-V485,第三视频信号防雷器对从室外摄象机引入室内的视频线路安装8个防雷器,型号:PT-BNC第四室内等电位连接在机房内设置一个等电位端子排,把所有防雷器的地线和金属外壳的设备都连接在端子排.三、接地系统在室外的摄象机附近都要就近做一套接地网,如果2个地网之间距离小于20米,2个地网要连接在一起.摄象机和避雷针的地网阻值要小于10欧姆.接地体可以采用镀锌钢管或镀锌角钢. 监控机房的地网要小于4欧姆.考虑到接地空间的限制,可以采用高科技的普天接地系统2000，该系统包含郑州普天接地模块PTD-3和镀铜接地极，接地效果好，抗腐蚀性强.。

视频监控系统防雷接地说明：本文档为视频监控系统防雷接地的详细指南，旨在帮助用户正确安装和维护视频监控系统的防雷接地设备。

请严格按照本文档的要求进行操作，并遵守相关法律法规。

第一章：概述1.1 目的本章节介绍本文档的目的和范围，以及视频监控系统防雷接地的重要性和作用。

1.2 适用范围本章节详细说明适用范围，包括使用本文档的对象、涉及的视频监控系统类型、安装位置等。

第二章：基本概念2.1 接地概念本章节介绍接地的基本概念，包括接地的定义、作用、分类等。

2.2 防雷概念本章节介绍防雷的基本概念，包括防雷的定义、作用、原理等。

第三章：防雷接地设计要求3.1 视频监控系统的防雷要求本章节详细介绍视频监控系统的防雷要求，包括接地电阻、接地方式、接地装置选型等。

3.2 接地设备的选用和安装本章节详细介绍接地设备的选用和安装，包括接地极、接地棒、接地线等设备的选型和安装要求。

第四章：施工和维护4.1 防雷接地施工要求本章节详细介绍防雷接地施工的要求，包括施工流程、施工注意事项、施工材料要求等。

4.2 防雷接地维护要求本章节详细介绍防雷接地维护的要求，包括定期检查、保养、修复等。

第五章：常见问题及解决方案5.1 接地电阻过大如何处理本章节接地电阻过大时的常见问题及相应的解决方案。

5.2 接地线异常断开如何处理本章节接地线异常断开时的常见问题及相应的解决方案。

第六章：附件本文档所涉及的附件包括相关图纸、表格、示意图等，请参阅附件部分。

法律名词及注释：1：接地电阻：接地系统与大地之间的电阻。

2：接地方式：接地系统的接地方式，包括单点接地、网状接地、混合接地等。

3：接地装置：用于接地的设备，包括接地极、接地棒、接地线等。

说明：1、本文档涉及的相关附件，请参考附件部分。

2、法律名词及注释部分仅供参考，根据具体国家和地区的法律法规进行解释和应用。

POE供电网络摄像视频监控系统防雷技术POE供电由于施工布线简单、成本低廉及部署灵活等特点，被很多网络摄像机厂家广泛应用。

但由于很多系统集成商及工程商对POE供电技术不是很了解，在使用过程中会出现一些问题，尤其是室外应用的场合，涉及到网络摄像机的避雷、防雷问题，很多系统集成商都是一头雾水。

以下就POE供电的网络视频避雷（防雷）技术详细的介绍：1，系统构成：采用POE供电的网络视频系统由前端受电设备（网络摄像机）、网线（传输媒介）、后端POE交换机（POE供电设备）构成。

由系统构成我们不难看出，防雷避雷需要从三个方面入手，网络摄像机、传输的网线、后端的POE交换机都需要做相应的避雷措施。

2，网络摄像机避雷：美佳威迪欧的所有网络摄像机都支持POE供电功能，在网络摄像机内部电路中都内置了防浪涌保护、过压保护、过流保护电路，同时也外设了接地点（接地点在DC/AC电源输入端子上，详见美佳威迪欧网络摄像机随机的使用说明书）。

由于网络摄像机内部的防雷电路是采用采用断开法和地泄法进行避雷的，因此，室外应用除了要做好良好的避雷接地外，最好是能在摄像机的立杆、支架上面增加避雷针，以避免直击雷对网络摄像机的损害。

3，网线避雷：网线是传输的媒介，除了传输网络数字讯号外，还承载着直流电源的供应重任。

因此，网线避雷也是整个系统避雷中的重中之重。

网线避雷最有效的方法，一是要采用屏蔽性能良好的屏蔽网线，同时，网线的两端屏蔽层都需要有良好的接地措施，由于采用POE供电跟普通的百兆、千兆网络不同（只用1/2/3/6芯），POE供电1-8芯全部都用，因此，除了屏蔽层需要良好的外，最好能够增加支持1-8芯防雷电的模块以加强雷电防护。

4，POE网络交换机避雷：POE网络交换机的防雷是整个系统中最重要的环节，POE交换机本身的防雷，决定了整个POE供电网络监控系统整体的避雷性能。

POE交换机的选择，最好选择同时支持1-8芯防雷电路、过压输出保护电路、过流保护电路的交换机，同时在安装时，做好电源系统、交换机机壳接地。

其次章监控系统防雷设计方案一、概述：监控系统是技术防范和科学管理的帮助设备，在其问世之初，应用范围有限，点少、线短、面窄，防雷问题并不突出。

随着人们的防范意识和科学管理的提高，到目前，监控系统已得到了广泛的应用，如金融系统、高速公路、军事、交通监控、住宅小区以及各种公共场所等，室外布线由几百米到几十公里不等，遭雷击的机会特殊多，往往是摄像枪及终端设备（监视器）被打坏，严峻的使整个中心限制室瘫痪。

因此，必需将监控系统防雷工作做好，通过有效措施防止雷电侵入设备，形成层层爱惜结构，确保监控机房设备及工作人员的平安。

二、防雷设计的依据1、《建筑物防雷设计规范》GB50057-942、《民用闭路监视电视系统工程技术规范》GB50198-943、YD/T5098-2001《通信局（站）雷电过电压爱惜工程设计规范》4、GB50343-2004《建筑物电子信息系统防雷技术规范》三、监控系统的网络架构1、任何一个监控系统均由前端系统，终端系统，传输系统及限制系统四个子系统组成。

前端系统一般在室外，简洁遭受直击雷和感应雷，同时通过传输系统及传输系统本身对雷电的感应，将雷电传输到监控中心，损坏终端设备，破坏限制系统。

2、监控系统分类（1）同轴电缆传输监控系统：一般由摄像机、同轴电缆、限制器、监视器、录像机组成。

（2）电话线传输监控系统：一般由摄像机、同轴电缆、发送设备、电话线、接收设备、监视器组成。

（3）光缆传输的监控系统：一般由摄像机、电信号、发送光端机、光缆、连接器、接收光端机、监控器组成。

（4）微波传输的监控系统：一般由摄像机、微波放射机、放射天线、接收天线、微波接收机、监视器组成。

四、防雷设计方案的具体内容（一）直击雷防护设计应在室外的摄像机支撑杆顶安装能爱惜摄像机的DXH01-ZTY通用避雷针,并做出相应地网接地(要求接地电阻小于10欧)；在监控大楼应有防直击雷的避雷（带、针、塔）装置，并建立一组小于4欧的地网，使雷电及过电压快速对地泄放。
