监控系统防雷解决方案

监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域得到了广泛应用。

然而，监控系统在使用过程中也面临着各种风险，其中之一就是雷击。

雷击不仅会对监控设备造成损坏，还可能导致数据丢失和系统瘫痪，给监控系统的正常运行带来严重影响。

因此，为了保障监控系统的稳定运行，需要采取相应的防雷措施。

二、防雷措施1. 外部防雷措施（1）避雷针：在监控系统设备周围安装避雷针，能够有效吸引并释放雷电，减少雷击对设备的影响。

（2）接地系统：建立良好的接地系统，将监控设备与地面进行良好的接触，以便将雷电引入地下，减少雷击对设备的危害。

（3）避雷带：在监控设备周围设置避雷带，能够将雷电导向地下，避免雷击对设备的直接影响。

2. 内部防雷措施（1）雷电防护器：安装雷电防护器可以有效地吸收和分散雷电冲击，保护监控设备免受雷击的危害。

（2）电源线滤波器：通过安装电源线滤波器，可以过滤掉电源中的干扰信号和电磁波，降低雷击对监控设备的影响。

（3）信号线防护器：安装信号线防护器可以有效地保护监控设备的信号传输线路，减少雷击对信号传输的干扰。

三、防雷设备选型1. 避雷针选型（1）材料：避雷针通常采用不锈钢或铝合金材料，具有良好的耐腐蚀性和导电性能。

（2）形状：常见的避雷针形状有尖针状、球状和针球状等，选择适合监控系统的形状。

（3）安装方式：避雷针可以通过地面安装、墙面安装或屋顶安装等方式进行安装，根据实际情况选择合适的安装方式。

2. 雷电防护器选型（1）额定电压：根据监控设备的额定电压选择合适的雷电防护器，确保其能够承受雷击时的电压冲击。

（2）额定电流：根据监控设备的额定电流选择合适的雷电防护器，确保其能够承受雷击时的电流冲击。

（3）响应时间：选择具有较短响应时间的雷电防护器，能够更快地吸收和分散雷电冲击。

四、防雷系统维护1. 定期检查：定期对监控系统的防雷设备进行检查，确保其正常工作状态。

2. 清洁保养：定期清洁防雷设备，避免灰尘和污垢的积累影响其正常工作。

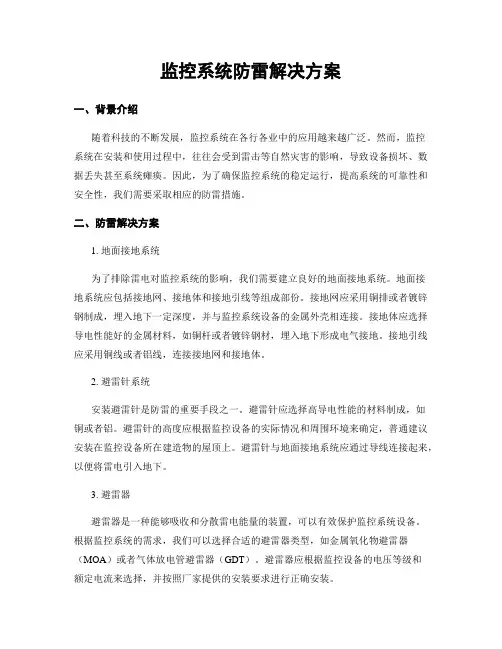

监控系统防雷解决方案一、背景介绍随着科技的不断发展，监控系统在各行各业中的应用越来越广泛。

然而，监控系统在安装和使用过程中，往往会受到雷击等自然灾害的影响，导致设备损坏、数据丢失甚至系统瘫痪。

因此，为了确保监控系统的稳定运行，提高系统的可靠性和安全性，我们需要采取相应的防雷措施。

二、防雷解决方案1. 地面接地系统为了排除雷电对监控系统的影响，我们需要建立良好的地面接地系统。

地面接地系统应包括接地网、接地体和接地引线等组成部份。

接地网应采用铜排或者镀锌钢制成，埋入地下一定深度，并与监控系统设备的金属外壳相连接。

接地体应选择导电性能好的金属材料，如铜杆或者镀锌钢材，埋入地下形成电气接地。

接地引线应采用铜线或者铝线，连接接地网和接地体。

2. 避雷针系统安装避雷针是防雷的重要手段之一。

避雷针应选择高导电性能的材料制成，如铜或者铝。

避雷针的高度应根据监控设备的实际情况和周围环境来确定，普通建议安装在监控设备所在建造物的屋顶上。

避雷针与地面接地系统应通过导线连接起来，以便将雷电引入地下。

3. 避雷器避雷器是一种能够吸收和分散雷电能量的装置，可以有效保护监控系统设备。

根据监控系统的需求，我们可以选择合适的避雷器类型，如金属氧化物避雷器（MOA）或者气体放电管避雷器（GDT）。

避雷器应根据监控设备的电压等级和额定电流来选择，并按照厂家提供的安装要求进行正确安装。

4. 防雷接地装置为了进一步提高监控系统的防雷能力，我们可以安装防雷接地装置。

防雷接地装置是一种能够将雷电引入地下的装置，常用的有防雷接地网和防雷接地带。

防雷接地网是一种由导电性能好的金属材料制成的网状结构，埋入地下形成电气接地。

防雷接地带则是一种导电性能好的金属带材，安装在建造物的周围，将雷电引入地下。

5. 防雷保护装置除了上述防雷措施外，我们还可以安装防雷保护装置来进一步提高监控系统的防雷能力。

防雷保护装置可以根据监控设备的电压等级和额定电流来选择，如过电压保护器、避雷针保护器等。

一、概述雷击是年复一年的严重自然灾害之一，随着我国微电子设备内部结构高度集成化（VLSI 芯片），从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力降低。

众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。

用避雷针防止直接雷击实践证明是经济和有效的。

但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。

避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。

每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。

安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。

二、方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。

通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。

将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。

弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。

2.保护器不影响被保护设备的正常工作。

3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。

4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。

2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。

3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。

4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。

三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。

立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。

摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

四、室外机箱室外机箱结构为露天防雨箱设计。

机箱高度为300mm，宽度为200mm，厚度为150mm 米。

箱体防护等级达到IP54防护等级。

需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。

以上信息仅供参考，具体方案应根据实际情况制定。

如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。

监控摄像机防雷方案监控系统前端设备包括带云台摄像枪、无云台摄像枪等，这些设备安装在室外，比较容易受到雷击，因此要安装防直击雷系统，需在户外做独立防雷接地网。

按设备的最小值要求，接地电阻：R<4Ω。

监控系统前端设备直击雷防护措施:(1)户外监控摄像枪防直击雷设施：在户外监控摄像枪的杆顶安装一支避雷针。

避雷针的引下线利用钢结构立柱做泄流线，并在杆底座旁与独立防雷接地网相连。

取立杆高度为4～6米，避雷针长度为1.5～2米，利用滚球法计算可知摄像枪在避雷针的保护范围内。

(2)户外摄像枪接地及地网如果摄像枪附近有地网，则就近引接地线至附近地网接地，如果附近没有地网，则要另外建造独立地网，地网方案如下：A、在摄像枪立杆周围分别埋设热镀锌角钢接地极(5×50×50×2500mm)，间距为5米。

B、角钢接地极用4×40mm扁钢组成网，环网连通。

C、将接地系统和立杆底座连接。

(3)地网施工程序：施工前首先要充分了解施工现场的地形地貌、地质结构，然后根据方案设计和现场情况定出各处接地极的孔位和连接导体沟槽，再进行施工安装。

注意避开电缆沟、管道和其它导电装置，施工前要向建设单位提出书面申请，同意动工方可进行。

(设计用土壤的电阻率取250Ω?m。

)A、挖沟：合理使用挖掘工具，采取逐层下挖法，沟槽深度至少0.8米，沟槽宽度以能挖深为宜。

B、打入：采用适当工具打入角钢接地极。

角钢接地极埋深0.8米以下，即接地极头部平沟槽底部。

C、连接：把安装好的角钢接地极用4×40mm扁钢连接起来，形成网状;全部连接均采用焊接。

D、引入：将接地系统接到立杆底座。

E、回填：先填净土，逐层夯实，整理好路面。

视频监控系统的防雷措施随着科技的发展和安全意识的增强，视频监控系统在各类场所得到了广泛应用。

然而，雷电活动在某些地区和季节频繁发生，给视频监控系统带来了一定的安全隐患。

为了确保视频监控系统的稳定运行和数据的安全性，我们需要采取一系列的防雷措施。

本文将就视频监控系统的防雷措施进行探讨，并提出可行的解决方案。

一、设备的防雷保护1.1 接地系统建设视频监控设备通过良好的接地系统可以将雷击产生的过电流迅速引导到接地体上，从而减小对设备的影响。

因此，在安装视频监控设备时，应确保接地系统的设计与铺设符合规范要求。

首先，需要挖掘足够深度的坑和填充具备良好导电性能的接地体；其次，保证接地体与设备的连接良好，并避免接地线路与其他干扰源相交叉，以免产生不必要的干扰。

1.2 避雷针的安装对于大型视频监控系统，尤其是安装在高楼大厦上的系统来说，安装避雷针是非常必要的。

避雷针可以最大程度地吸引雷击，将雷击产生的过电流引导入接地系统，避免过电流对监控设备产生损坏。

因此，在安装视频监控系统时，应根据实际情况合理安排避雷针的位置和数量，并确保避雷针与接地系统的连接处良好。

二、布线的防雷保护2.1 选用合适的电缆电缆是视频监控系统中不可或缺的部分，选用合适的电缆也是防雷的重要环节之一。

在选择电缆时，应考虑其绝缘材料、耐压等级和抗干扰能力。

绝缘材料对电缆的绝缘性能起着至关重要的作用，应选用具有良好绝缘性能的材料；耐压等级应根据实际环境压力确定，以确保电缆不会在雷击时损坏；抗干扰能力则是保证数据传输质量的关键，应选用能有效抵御干扰的电缆。

2.2 电缆的布线方式电缆的布线方式也对视频监控系统的防雷起到关键作用。

电缆应尽量避免与强电线路、信号线路交叉铺设，以减少雷击对信号的干扰。

在布线过程中，应尽量选择与强电线路垂直或相交角度大于90°的方式，避免电磁感应的影响。

可以结合建筑物的结构，采用内部布线或者地下布线等方式，保证电缆与外界环境的隔离，减少雷击的可能性。

监控系统防雷解决方案一、背景介绍随着科技的发展，监控系统在各个领域得到广泛应用，如安防监控、交通监控、环境监测等。

然而，在雷电活动频繁的地区，监控系统容易受到雷击的影响，给系统的正常运行带来风险。

因此，为了保障监控系统的稳定运行，我们需要采取一系列的防雷措施。

二、防雷解决方案1. 地面接地系统地面接地系统是防雷的基础，它通过将设备与地面建立良好的导电连接，将雷电流迅速引入地下，减少雷击对设备的影响。

建议采用深埋式接地网，确保接地电阻小于10Ω，以达到良好的接地效果。

2. 防雷装置为了保护监控系统免受雷击的伤害，我们可以在系统的各个关键部位安装防雷装置。

常见的防雷装置包括避雷针、避雷网和避雷器等。

避雷针能够吸引雷电，将其导向地下；避雷网则能够将雷电分散到地下；避雷器则能够通过引入外部电流，将雷电流引入地下，保护设备免受雷击。

3. 防雷接地引线为了进一步提高监控系统的防雷能力，我们可以在设备周围埋设防雷接地引线。

防雷接地引线通过与地面接地系统相连，能够将雷电流迅速引入地下，减少雷击对设备的影响。

建议采用导电性能好、耐腐蚀的铜引线，并合理布设，确保接地效果良好。

4. 防雷保护装置防雷保护装置是监控系统中的重要组成部份，它能够在雷电活动时自动启动，保护设备免受雷击的伤害。

常见的防雷保护装置包括避雷器、过电压保护器和防雷隔离器等。

这些装置能够及时将雷电流引入地下，保护设备的安全运行。

5. 系统维护与监测为了确保防雷措施的有效性，我们需要定期对监控系统进行维护与监测。

维护工作包括检查接地系统、防雷装置和防雷接地引线的运行状况，及时修复或者更换损坏的部件。

监测工作包括监测设备的工作状态和防雷装置的触发情况，及时发现问题并采取相应措施。

三、案例分析以某城市交通监控系统为例，该系统分布于全市各个交叉路口，用于监测交通情况和实施交通调度。

由于该城市雷电活动频繁，监控系统时常受到雷击，导致设备损坏和数据丢失。

为了解决这一问题，我们采取了以下防雷措施：首先，对每一个监控设备进行地面接地，确保接地电阻小于10Ω；其次，在每一个监控设备的周围埋设防雷接地引线，将雷电流迅速引入地下；同时，在每一个监控设备的顶部安装避雷针，将雷电引导至地下。

监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域得到广泛应用，如安防监控、交通监控、工业监控等。

然而，雷击是一种常见的自然灾害，可能对监控系统造成严重的损坏。

因此，为了保护监控系统的正常运行，我们需要采取一系列的防雷措施。

二、雷击对监控系统的影响雷击对监控系统的影响主要表现在以下几个方面：1. 监控设备损坏：雷电的高电压冲击可能导致监控设备的损坏，如摄像头、录相机等。

2. 数据丢失：雷击可能导致监控系统中的数据丢失或者损坏，给安全监控带来风险。

3. 停电风险：雷击可能导致电力系统的故障，从而导致监控系统停电，无法正常运行。

三、监控系统防雷解决方案为了解决监控系统面临的雷击问题，我们提出以下防雷解决方案：1. 外部防雷措施1.1 天线接地：对于安装在室外的监控设备，应确保天线的良好接地，减少雷电对设备的冲击。

1.2 避雷针：在监控设备周围安装避雷针，将雷电引向地下，减少对设备的影响。

1.3 避雷网：安装避雷网，形成一个安全的电气环境，保护监控设备免受雷击的影响。

2. 内部防雷措施2.1 防雷设备：在监控系统中安装专门的防雷设备，如避雷器、防雷保护器等，可有效降低雷击对设备的影响。

2.2 接地保护：确保监控设备的良好接地，减少雷击对设备的冲击。

2.3 电源保护：在供电路线中安装过电压保护装置，防止雷击过电压对监控设备的损坏。

3. 防雷维护3.1 定期检查：定期检查监控系统的防雷设备和接地情况，确保其正常运行。

3.2 维护记录：建立维护记录，记录每次维护的时间、内容和结果，以便及时发现问题并采取相应的措施。

3.3 培训人员：对监控系统的维护人员进行防雷知识培训，提高其防雷意识和应急处理能力。

四、案例分析以下是一个实际案例，展示了我们提出的监控系统防雷解决方案的有效性：某公司的监控系统时常遭受雷击，导致监控设备损坏严重，数据丢失，给公司的安全监控带来了很大的风险。

经过我们的技术团队的分析和实地调研，我们为该公司提供了一套完整的防雷解决方案。

监控系统防雷保护措施监控系统防雷保护措施是保障监控设备稳定运行和数据安全的重要工作。

雷电是一种强大的自然灾害，如果没有合理的防雷措施，就有可能导致监控系统瘫痪，设备损坏甚至数据丢失。

因此，制定科学的防雷保护措施对于监控系统的稳定运行至关重要。

首先，合理选择监控设备的安装位置。

在选择设备安装位置时，应避开露天、高地势、开阔的地方，因为这些地方雷电频繁，并且易受雷击。

相反，应选择低地势、有遮挡物的地方进行设备安装，如建筑物或其他高大物体的背面，以减少雷电对设备的直接冲击。

其次，建立有效的接地系统。

良好的接地系统可以将雷电流引入地下，从而保证设备的安全。

接地系统应具备较低的接地电阻，以方便雷电流迅速流入地下。

为了提高接地系统的效果，可以采用立体接地、均匀接地和深接地等措施。

同时，接地电阻应定期检测和维护，确保其处于良好的工作状态。

第三，使用合适的防雷设备。

防雷设备包括避雷针、避雷带等。

避雷针负责引导雷电，将其引入地下，避免对设备造成直接破坏。

避雷带则起到隔离和分流雷电的作用。

在选择和安装防雷设备时，应根据监控系统所处的环境和条件进行合理选择，并确保其符合相关的安全标准和规范。

第四，加装过压保护装置。

过压保护装置能够有效防止由于雷击导致的设备过压烧毁和其他故障。

过压保护装置可通过电压感应器或电气开关等设备实现。

当监控系统遭受雷击时，过压保护装置会通过及时切断电源或引导过大电流流入地下，从而保护设备的安全。

最后，定期进行雷电检测和维护。

监控系统在安装后需要定期进行雷电检测，以确保存在潜在雷击风险的情况能够及时发现并进行修复。

同时，还需要对设备进行定期的维护和清洁，以确保设备的正常运行和防雷措施的有效性。

此外，还需要制定完善的应急预案，以应对雷电灾害可能带来的设备故障和数据丢失等情况。

总而言之，监控系统防雷保护措施的制定与实施对于设备的安全运行具有重要意义。

通过合理选择安装位置、建立有效的接地系统、使用防雷设备、加装过压保护装置，并定期进行雷电检测和维护，可以最大程度地保护监控系统的安全性和稳定性，确保监控设备的正常运行和数据的安全。

一、项目背景随着城市建设的不断发展，道路监控系统的应用越来越广泛。

然而，雷电等自然灾害对道路监控系统设备的安全运行构成严重威胁。

为了确保道路监控系统设备的安全稳定运行，降低雷电灾害风险，特制定本道路监控防雷工程施工方案。

二、施工目标1. 降低雷电灾害对道路监控系统设备的影响；2. 提高道路监控系统设备的抗雷击能力；3. 确保道路监控系统设备在雷雨天气下的正常运行。

三、施工内容1. 避雷针安装（1）在道路监控设备的塔顶或附近安装避雷针，将雷电能量及时导入大地。

（2）避雷针应选用符合国家标准的优质镀锌钢材，直径不小于50mm，长度不小于2m。

（3）避雷针应与塔顶或附近接地体可靠连接，确保接地电阻不大于10Ω。

2. 接地系统施工（1）在道路监控设备的塔基附近埋设接地体，接地体长度不小于2m，直径不小于50mm。

（2）接地体应选用符合国家标准的优质镀锌钢材，表面无锈蚀、裂纹、气泡等缺陷。

（3）接地体与塔基、接地体之间应采用焊接方式连接，确保连接牢固。

（4）接地系统应进行接地电阻测试，确保接地电阻不大于10Ω。

3. 避雷带安装（1）在道路监控设备的塔顶或附近安装避雷带，将雷电能量及时导入大地。

（2）避雷带应选用符合国家标准的优质镀锌钢材，直径不小于25mm，长度不小于10m。

（3）避雷带应与塔顶或附近接地体可靠连接，确保连接牢固。

4. 避雷器安装（1）在道路监控设备的电源输入端安装避雷器，将雷电能量及时导入大地。

（2）避雷器应选用符合国家标准的优质避雷器，额定电压应大于道路监控系统设备的额定电压。

（3）避雷器应与电源输入端可靠连接，确保连接牢固。

四、施工注意事项1. 施工人员应熟悉防雷工程施工方案，确保施工质量。

2. 施工过程中应做好安全防护措施，确保施工人员安全。

3. 施工材料应符合国家相关标准，确保施工质量。

4. 施工完成后，应进行防雷效果测试，确保防雷系统达到预期效果。

五、施工进度安排1. 第1周：完成施工图纸会审，明确施工内容。

监控系统防雷解决方案一、引言随着科技的不断发展，监控系统在各个领域的应用越来越广泛。

然而，监控设备往往会受到雷击等自然灾害的影响，导致设备损坏甚至无法正常工作。

为了保障监控系统的稳定运行，本文将介绍一种有效的监控系统防雷解决方案。

二、问题描述监控系统在户外环境中时常暴露在雷电活动的影响下，容易受到雷击而损坏。

雷击可能导致监控设备的损坏、数据丢失、系统瘫痪等问题，给监控系统的正常运行带来严重影响。

因此，如何有效地防止雷击对监控系统的影响成为了一个紧迫的问题。

三、解决方案为了解决监控系统雷击问题，我们提出以下解决方案：1. 接地系统设计首先，建立良好的接地系统是防止雷击的基本措施之一。

通过合理设计和布置接地装置，可以将雷击电流迅速引导到地下，减少雷击对监控设备的影响。

接地系统应包括接地极、接地线和接地体等组成部份，确保系统的接地电阻符合国家标准。

2. 避雷针安装其次，安装避雷针是一种有效的防雷措施。

避雷针能够吸引雷电，将其引导到地下，从而减少雷击对监控设备的威胁。

避雷针应安装在监控系统周围的高处，确保能够最大程度地吸引雷电。

3. 避雷器的使用除了接地系统和避雷针，使用避雷器也是一种常见的防雷手段。

避雷器能够有效地吸收和分散雷击电流，保护监控设备不受雷击损坏。

在监控系统的电源路线和信号路线上安装合适的避雷器，可以提高系统的防雷能力。

4. 电磁屏蔽此外，采用电磁屏蔽技术也是一种有效的防雷手段。

通过在监控设备周围设置金属屏蔽网或者使用屏蔽材料，可以有效地阻挡雷电的干扰，保护监控设备的正常运行。

5. 定期维护和检测最后，定期维护和检测监控系统也是防止雷击的重要措施。

定期检查接地系统、避雷针、避雷器等防雷设施的运行情况，及时发现问题并进行修复，可以确保监控系统的长期稳定运行。

四、实施方案针对上述解决方案，我们提出以下实施方案：1. 设计合理的接地系统，确保接地电阻符合国家标准，并按照规范进行施工和安装。

2. 根据监控系统的具体情况，合理选择避雷针的类型和安装位置，确保其能够最大程度地吸引雷电。

室外监控防雷的方案室外监控系统是非常重要的安全设备，用于监视和保护建筑物、场所和人员的安全。

由于室外监控系统通常安装在建筑物的外部，面临着各种天气和环境条件，因此防雷对于确保其正常运行和延长使用寿命非常重要。

下面是一个针对室外监控系统的防雷方案。

1.导入防雷技术：构建一个可靠的防雷系统是保护室外监控系统的首要任务。

引入防雷技术可以实现对室外监控系统的有效保护。

例如，安装避雷针或避雷网可以将雷电引向地面，避免损坏监控设备。

此外，还可以使用避雷器对反击波进行耦合分流，以减少电流对监控设备的冲击。

2.建设良好的接地系统：良好的接地系统是保护室外监控系统不受闪电侵害的重要因素。

它可以将大部分电流导向地面，有效地保护设备和人员的安全。

因此，在安装室外监控系统之前，必须确保地面材料的选择和接地电阻的控制符合规范要求。

3.安装避雷器：在室外监控系统的供电线路中安装避雷器是避免由于雷击而对设备造成电压过高的有效方法。

避雷器可以在雷电击中时提供一个低阻抗路径，以保护负载设备。

这样一来，避免了电压过高而导致设备损坏的风险。

4.使用光纤传输：室外监控系统的视频传输通常使用同轴电缆或网线。

然而，这些传输线路在雷电环境中可能会受到干扰或损坏。

为了降低这种风险，可以考虑使用光纤传输系统。

光纤传输不受雷击的影响，能够提供更稳定和可靠的视频传输。

5.安装防浪涌保护器：除了雷击之外，室外监控系统还可能受到由于电力设备或设备内部操作引起的浪涌电流的影响。

为了保护设备免受这些浪涌电流的伤害，可以在供电线路中安装防浪涌保护器。

这些设备可以检测并削弱过电压波形，从而保护设备。

6.定期巡查和维护：防雷保护是一个长期的过程，需要定期对设备和系统进行巡查和维护。

定期检查避雷设备和接地系统是否正常工作，并修复或更换损坏的部件。

此外，及时清理设备周围的杂物和积水，保持设备的通风和干燥状态，也是防止雷击的重要措施。

总之，在设计和安装室外监控系统时，防雷保护应被视为一个重要的方面。

监控系统立杆防雷设计方案三篇篇一：监控系统（立杆）防雷设计方案一、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。

道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。

道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。

为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。

监控系统中的前端摄像机一般分为室外安装型和室内安装型，室内型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。

进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。

2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。

3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。

4）雷电保护器对雷电袭击应具有足够快的响应速度。

二、监控系统防雷总体方案1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。

具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm 镀锌圆钢，安装方式为焊接。

2、防雷接地要求防雷接地由引下线、接地线和接地体组成。

引下线是引导雷击电流从避雷针入地的通道。

接地体埋于地下与引下线相连接，雷击电流由此泄放到大地，接地体满足接地电阻的要求。

室外监控防雷的措施简介在室外监控系统中，防雷是非常重要的一项措施。

由于监控设备通常安装在建筑物外部，容易受到雷击的影响，因此采取一系列的防雷措施是必要的。

本文将介绍室外监控防雷的常见措施。

措施一：避雷针避雷针是室外防雷的最基本措施之一。

避雷针的原理是通过将建筑物与地面之间建立导体通道，将雷电引向地下，减少雷击的直接影响。

避雷针通常由金属材料制成，如钢、铜等。

在监控设备安装的位置，安装避雷针可以有效降低雷击的风险。

措施二：接地系统接地系统是另一个重要的防雷措施。

通过将监控设备正确接地，可以将雷电引导至地下，并分散其能量，减少对设备的伤害。

接地系统通常由铜质或铝质的接地线构成，将设备与地下的导体相连。

同时，接地系统的接地电阻也需要符合标准，以保证其正常工作。

措施三：避雷带避雷带是一种可灵活应用于建筑物外墙的防雷措施。

它由导电材料制成，安装在建筑物外墙的高处。

避雷带通过接触导体，将雷电引导至地下，以防止雷击对监控设备的损坏。

避雷带的安装位置和形状应根据具体情况进行设计，以确保其有效性。

措施四：屏蔽设备屏蔽设备是用来阻挡雷电干扰信号的装置。

在室外监控系统中，常见的屏蔽设备包括防雷避雷器和衰减器。

防雷避雷器可以将过高的电压引导至地下，以保护监控设备免受雷击的侵害。

而衰减器则可以减弱雷电对信号传输的影响，保证监控信号的稳定性。

措施五：防水防潮除了防雷措施，室外监控系统还需要做好防水防潮工作。

由于室外环境的不确定性，监控设备可能会受到雨水、湿气等的侵蚀。

因此，在安装监控设备时，应该采用防水防潮的措施，如使用防水外壳、密封胶等。

同时，还应定期检查设备的防水性能，及时修复故障，以确保设备的长期稳定运行。

措施六：定期检测和维护对于室外监控系统，定期检测和维护是非常重要的。

通过定期检测，可以及时发现设备中存在的问题，提前预防雷击等风险。

同时，定期维护也可以延长设备的寿命，减少故障发生的可能性。

在检测和维护过程中，应重点关注设备的接地状况、避雷针和避雷带的完整性等。

其次章监控系统防雷设计方案一、概述：监控系统是技术防范和科学管理的帮助设备，在其问世之初，应用范围有限，点少、线短、面窄，防雷问题并不突出。

随着人们的防范意识和科学管理的提高，到目前，监控系统已得到了广泛的应用，如金融系统、高速公路、军事、交通监控、住宅小区以及各种公共场所等，室外布线由几百米到几十公里不等，遭雷击的机会特殊多，往往是摄像枪及终端设备（监视器）被打坏，严峻的使整个中心限制室瘫痪。

因此，必需将监控系统防雷工作做好，通过有效措施防止雷电侵入设备，形成层层爱惜结构，确保监控机房设备及工作人员的平安。

二、防雷设计的依据1、《建筑物防雷设计规范》GB50057-942、《民用闭路监视电视系统工程技术规范》GB50198-943、YD/T5098-2001《通信局（站）雷电过电压爱惜工程设计规范》4、GB50343-2004《建筑物电子信息系统防雷技术规范》三、监控系统的网络架构1、任何一个监控系统均由前端系统，终端系统，传输系统及限制系统四个子系统组成。

前端系统一般在室外，简洁遭受直击雷和感应雷，同时通过传输系统及传输系统本身对雷电的感应，将雷电传输到监控中心，损坏终端设备，破坏限制系统。

2、监控系统分类（1）同轴电缆传输监控系统：一般由摄像机、同轴电缆、限制器、监视器、录像机组成。

（2）电话线传输监控系统：一般由摄像机、同轴电缆、发送设备、电话线、接收设备、监视器组成。

（3）光缆传输的监控系统：一般由摄像机、电信号、发送光端机、光缆、连接器、接收光端机、监控器组成。

（4）微波传输的监控系统：一般由摄像机、微波放射机、放射天线、接收天线、微波接收机、监视器组成。

四、防雷设计方案的具体内容（一）直击雷防护设计应在室外的摄像机支撑杆顶安装能爱惜摄像机的DXH01-ZTY通用避雷针,并做出相应地网接地(要求接地电阻小于10欧)；在监控大楼应有防直击雷的避雷（带、针、塔）装置，并建立一组小于4欧的地网，使雷电及过电压快速对地泄放。

监控系统防雷解决方案标题：监控系统防雷解决方案引言概述：监控系统在现代社会中扮演着重要的角色，但在雷电天气下容易受到雷击影响，导致设备损坏或者数据丢失。

因此，为了保障监控系统的正常运行，需要采取相应的防雷措施。

本文将介绍监控系统防雷解决方案，匡助读者了解如何有效地保护监控系统免受雷击的影响。

一、设备接地1.1 确保设备接地良好：监控系统中的各个设备都应该进行良好的接地，确保设备与地面之间的电阻足够低，以便将雷电流迅速引入地面。

1.2 使用接地线：在设备之间和设备与地面之间使用接地线连接，形成良好的接地网，有效地分散雷电流，减少对设备的伤害。

1.3 定期检查接地情况：定期检查设备的接地情况，确保接地线没有断裂或者生锈，保证接地的有效性。

二、避雷装置2.1 安装避雷针：在监控系统周围适当位置安装避雷针，可以吸引雷电，减少雷击的可能性。

2.2 使用避雷带：在建造物周围安装避雷带，将雷电引入地下，减少对监控系统的影响。

2.3 定期检查避雷装置：定期检查避雷装置的状态，确保其正常工作，及时更换损坏的避雷装置。

三、防雷保护器3.1 安装防雷保护器：在监控系统的电源路线和信号路线上安装防雷保护器，可以有效地阻挠雷击对设备的伤害。

3.2 选择合适的防雷保护器：根据监控系统的具体情况选择适合的防雷保护器，确保其能够有效地保护设备。

3.3 定期检查保护器状态：定期检查防雷保护器的状态，确保其正常工作，及时更换损坏的保护器。

四、屏蔽设备4.1 使用屏蔽线缆：在监控系统的信号传输路线上使用屏蔽线缆，减少外界电磁干扰和雷电影响。

4.2 避免与高压设备接触：监控系统设备应远离高压设备，避免雷电通过高压设备传入监控系统。

4.3 定期检查屏蔽设备：定期检查屏蔽设备的状态，确保其正常工作，及时更换损坏的屏蔽设备。

五、防雷安全意识5.1 培训员工：定期对监控系统操作人员进行防雷安全意识培训，教育他们如何在雷电天气下保护监控系统。

5.2 制定应急预案：制定监控系统雷电天气下的应急预案，包括设备关闭、数据备份等措施，以应对雷击带来的影响。
