钣金作业指导书一、任务背景和目的钣金作业指导书是为了规范钣金作业流程，确保钣金作业的质量和效率，提高生产效益。
本指导书旨在帮助钣金工人正确使用钣金加工设备和工具，掌握钣金加工的基本技能和操作要点，减少操作失误和事故发生。
二、作业环境要求1.作业场所应保持整洁、干燥，无明火和易燃物品；2.作业区域应有良好的通风设施，确保作业人员的健康；3.作业区域应有充足的照明设备，确保作业的安全和准确性；4.作业区域应设有应急设备和消防设施，以应对突发情况。
三、作业工具和设备1.钣金剪：用于剪切钣金材料，确保切割平整；2.钣金折弯机：用于将钣金材料进行折弯加工，使其成为所需形状；3.钣金冲孔机：用于在钣金材料上进行冲孔加工，以便后续的组装和安装；4.电焊机：用于钣金材料的焊接，确保焊接牢固；5.钣金锤：用于对钣金材料进行敲打和整形，使其达到所需形状；6.量具：如卷尺、角尺等，用于测量和标记钣金材料的尺寸和位置。
四、作业步骤1.准备工作：a.检查所需钣金材料的尺寸和数量是否符合要求；b.检查作业工具和设备是否正常运行；c.清理作业区域，确保无杂物和障碍物。
2.测量和标记：a.使用量具测量钣金材料的尺寸，根据设计要求进行标记；b.使用直尺和角尺绘制出所需的切割线和折弯线。
3.切割：a.将钣金材料放置在钣金剪上，根据标记线进行切割；b.确保切割平整，避免出现毛边和切割不准确的情况。
4.折弯：a.将切割好的钣金材料放置在钣金折弯机上，根据标记线进行折弯；b.根据设计要求和折弯机的参数进行调整，确保折弯角度和弯曲半径符合要求。
5.冲孔：a.根据设计要求，在钣金材料上标记出冲孔位置；b.将钣金材料放置在钣金冲孔机上，根据标记位置进行冲孔。
6.焊接：a.将需要焊接的钣金材料放置在工作台上，确保材料的位置和对齐；b.使用电焊机进行焊接，确保焊接点牢固。
7.整形和修饰：a.使用钣金锤对钣金材料进行敲打和整形，使其达到所需形状；b.根据设计要求进行修饰和打磨，确保表面光滑和美观。
钣金技术要求大全钣金技术是一门广泛应用于制造业的工艺，涵盖了从汽车制造到电子产品、从航空航天到家具等众多领域。
要掌握好钣金技术，需要了解一系列的要求和规范。
一、材料选择在钣金加工中，材料的选择至关重要。
常见的钣金材料包括不锈钢、冷轧板、热轧板、铝板、铜板等。
选择材料时，需要考虑以下几个因素：1、强度和硬度：根据产品的使用环境和受力情况，选择具有足够强度和硬度的材料，以确保产品的稳定性和可靠性。
2、耐腐蚀性：如果产品将在潮湿、腐蚀性环境中使用，应选择具有良好耐腐蚀性的材料，如不锈钢。
3、成本：在满足性能要求的前提下，尽量选择成本较低的材料，以控制生产成本。
4、可加工性：考虑材料的延展性、可塑性等加工性能，便于后续的冲压、折弯、焊接等工艺操作。
二、图纸设计准确清晰的图纸是钣金加工的基础。
在设计图纸时，需要注意以下几点：1、尺寸标注：标注应清晰、准确，包括长度、宽度、高度、孔径、折弯角度等关键尺寸，公差范围也应明确标注。
2、视图完整性：提供多个视图，如主视图、俯视图、侧视图等，以全面展示产品的形状和结构。
3、工艺标注：对于需要特殊加工工艺的部位，如冲压、焊接、表面处理等，应在图纸上进行标注和说明。
三、冲压工艺冲压是钣金加工中常用的工艺之一。
以下是冲压工艺的一些要求：1、模具设计：模具的设计应合理，确保冲裁力均匀分布，减少模具磨损和产品缺陷。
2、冲压精度：控制冲压件的尺寸精度和形状精度，避免出现毛刺、变形等问题。
3、冲裁间隙：合理选择冲裁间隙，过大或过小的间隙都会影响冲压质量。
4、冲压速度：根据材料和模具的特性，选择合适的冲压速度，以提高生产效率和产品质量。
四、折弯工艺折弯是使钣金件形成一定角度和形状的重要工艺。
在折弯过程中，需要注意以下要求：1、折弯半径：根据材料的厚度和性能，选择合适的折弯半径，以避免材料开裂。
2、折弯角度精度：确保折弯角度符合图纸要求，误差应控制在允许范围内。
3、折弯顺序：合理安排折弯顺序，避免因折弯顺序不当导致产品变形或尺寸偏差。
钣金作业指导书一、任务描述本文档旨在提供钣金作业的详细指导，包括作业准备、操作步骤、安全注意事项等内容。
二、作业准备1. 工具准备：- 钣金切割工具（剪刀、切割机等）- 钣金成型工具（锤子、钳子等）- 钣金焊接工具（电焊机、焊条等）- 量具（卷尺、尺子等）- 其他必要工具（打磨机、喷漆工具等）2. 材料准备：- 钣金板材（根据具体需求选择合适的材料）- 焊接材料（焊条、焊丝等）- 其他辅助材料（胶水、胶带等）3. 工作环境准备：- 保证作业区域通风良好- 清理作业区域，确保无杂物和障碍物- 检查工作台面和设备是否平稳稳固三、操作步骤1. 根据设计要求和图纸，测量和标记钣金板材的尺寸和形状。
2. 使用钣金切割工具将钣金板材按照标记的尺寸和形状进行切割。
注意切割时要保持刀具锋利，避免产生毛刺。
3. 使用钣金成型工具对切割好的钣金板材进行成型。
根据需要，可以使用锤子、钳子等工具进行弯曲、拉伸、压制等操作，使钣金板材达到所需的形状。
4. 如有需要，进行钣金板材的焊接。
使用电焊机或者其他适当的焊接工具，将焊条或者焊丝与钣金板材连接起来。
注意焊接过程中的安全事项，如佩戴防护眼镜、手套等。
5. 进行钣金板材的打磨和涂装。
使用打磨机等工具对焊接处进行打磨，使其表面光滑。
然后，根据需要，使用喷漆工具对钣金板材进行涂装，以达到所需的颜色和效果。
6. 检查作业结果。
对成品进行检查，确保其尺寸、形状和质量符合设计要求。
如有问题，及时进行修复或者调整。
四、安全注意事项1. 在进行钣金作业时，务必佩戴个人防护装备，如安全眼镜、手套、防护面罩等，以保护自身安全。
2. 使用钣金切割工具时，要注意切割方向，避免误伤自己或者他人。
切割后的钣金边缘可能会很锋利，要小心处理，以免割伤皮肤。
3. 在进行钣金成型时，注意力集中，避免手部或者身体被钣金工具夹住或者伤到。
4. 在进行钣金焊接时，要确保工作区域通风良好，避免吸入有害气体。
同时，要注意焊接过程中的火焰和高温，避免烧伤。
钣金焊接工艺标准钣金焊接是一种常用的金属加工方法，广泛应用于汽车制造、航空航天、建筑等领域。
为了确保钣金焊接的质量和安全性，通常会制定相应的工艺标准和规范。
以下是对钣金焊接工艺标准的概括，字数控制在2000字以内。
1.材料选择：在进行钣金焊接之前，需要选择合适的材料。
材料的选择应根据具体应用环境和要求，考虑其强度、耐腐蚀性、可焊性等因素。
常见的钣金材料包括碳钢、不锈钢、铝合金等。
2.设备和工具准备：进行钣金焊接时，需要准备相应的设备和工具，如电焊机、气体保护设备、焊接枪、割炬、夹具等。
这些设备和工具应符合相关标准和安全要求，并经过定期维护和检修，以确保其正常运行和使用。
3.焊接工艺参数：钣金焊接的工艺参数包括焊接电流、电压、焊接速度、气体流量等。
这些参数会直接影响焊缝的质量和性能。
根据具体材料和焊接要求，需要进行试验和优化，以确定最佳的工艺参数。
4.焊接方式：钣金焊接常用的方式包括手工电弧焊、TIG焊、MIG/MAG焊等。
不同的焊接方式适用于不同的材料和焊接要求。
在选择焊接方式时，应考虑到焊缝的强度、外观要求、生产效率等因素。
5.清洁和预处理：在进行钣金焊接之前，需要对焊接区域进行清洁和预处理。
这包括去除油污、氧化物和表面涂层等，并进行必要的预热和除锈处理，以提高焊接接头的质量和可靠性。
6.焊接操作：进行钣金焊接时，应掌握正确的焊接操作技术。
这包括合适的焊接角度、焊接速度、焊接顺序等。
同时，需要注意焊接过程中的温度控制、保护气体流量和焊接电流的稳定性，以确保焊缝的质量和一致性。
7.检测和评估：完成钣金焊接后，应进行相应的检测和评估。
常见的检测方法包括目视检查、尺寸测量、焊缝断面观察、非破坏性检测等。
这些检测方法可以帮助判断焊接接头是否符合要求，并及时发现和解决可能存在的问题。
8.文件记录和质量控制：进行钣金焊接时，应建立相应的文件记录和质量控制体系。
记录包括焊接参数、操作步骤、检测结果等，以便于追溯和管理。
钣焊件制作及验收标准一、依据标准1、依据中华人民共和国国家标准：GB/T706-2008《热轧型钢》。
2、依据中华人民共和国国家标准：GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》。
3、依据中华人民共和国国家标准：GB/T19804-2005《焊接结构的一般尺寸公差和行为公差》。
二、具体要求（一）钣金件焊前要求1、所有原材料不得低于国家标准的要求，否则不得下料制作。
2、要求焊接型钢不直度不超过2/1000，总弯曲度不大于总长度的0.3%。
3、钣金件焊接前，必须对钢板、型钢进行除锈或抛喷丸处理。
处理后若有不直、不平现象则必须校直、校平后再焊接。
4、特殊工件焊接后喷不到底漆的，喷丸校直、校平后应首先喷涂底漆。
5、在进行焊接前，应根据零件大小、材料厚度、焊缝要求的大小等不同选用粗细规格不等的焊条。
（二）焊接过程的要求1、按图纸、技术、工艺要求制作焊接，因看图纸有误，导致工件焊错，需重新焊割的，该件按次品处理。
2、焊接时，要求该坡口的地方必须坡口，加工周转件没有坡口的、或者焊接型材等，应根据情况用磨光机进行坡口。
需机加工坡口的应进行加工坡口处理。
3、焊接时应保证工件外形尺寸和形位公差，非加工面形位公差按IT15级执行，保证型钢、钢板对接时错位量不超过厚度的2%。
4、焊接时需要代料的，未经技术部门的书面同意，不能代料。
5、焊接时的焊缝严格按图纸要求，该连续焊的连续焊，该断续焊的一定要断续焊。
如图纸没有要求的断续焊尺寸长度，则每间隔150mm焊50mm。
点焊时各焊点距离必须均匀一致。
6、连续焊缝要求平直光滑，不能有明显的高低不平现象，不能有焊穿、焊偏、焊疤、气孔、咬边等现象。
焊缝的焊角以图纸要求为准，无要求的保证焊角为相临件的最小厚度。
7、焊后：每道焊缝应清根处理，清除焊渣，去掉周边毛刺。
8、图纸上要求折弯的零件，没有研究所的书面同意，不得采用焊接方式。
9、钢板在弯、折、卷制作过程中出现的锤击痕迹应予以修复，不得有明显锤窝现象。

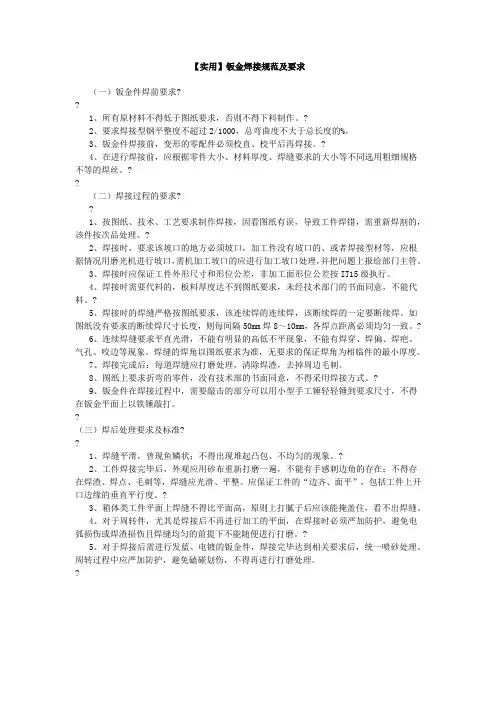

【实用】钣金焊接规范及要求（一）钣金件焊前要求??1、所有原材料不得低于图纸要求，否则不得下料制作。
?2、要求焊接型钢平整度不超过2/1000，总弯曲度不大于总长度的%。
3、钣金件焊接前，变形的零配件必须校直、校平后再焊接。
?4、在进行焊接前，应根据零件大小、材料厚度、焊缝要求的大小等不同选用粗细规格不等的焊丝。
??（二）焊接过程的要求??1、按图纸、技术、工艺要求制作焊接，因看图纸有误，导致工件焊错，需重新焊割的，该件按次品处理。
?2、焊接时，要求该坡口的地方必须坡口，加工件没有坡口的、或者焊接型材等，应根据情况用磨光机进行坡口，需机加工坡口的应进行加工坡口处理，并把问题上报给部门主管。
3、焊接时应保证工件外形尺寸和形位公差，非加工面形位公差按IT15级执行。
4、焊接时需要代料的，板料厚度达不到图纸要求，未经技术部门的书面同意，不能代料。
?5、焊接时的焊缝严格按图纸要求，该连续焊的连续焊，该断续焊的一定要断续焊。
如图纸没有要求的断续焊尺寸长度，则每间隔50mm焊8～10mm，各焊点距离必须均匀一致。
?6、连续焊缝要求平直光滑，不能有明显的高低不平现象，不能有焊穿、焊偏、焊疤、气孔、咬边等现象。
焊缝的焊角以图纸要求为准，无要求的保证焊角为相临件的最小厚度。
7、焊接完成后：每道焊缝应打磨处理，清除焊渣，去掉周边毛刺。
8、图纸上要求折弯的零件，没有技术部的书面同意，不得采用焊接方式。
?9、钣金件在焊接过程中，需要敲击的部分可以用小型手工锤轻轻锤到要求尺寸，不得在钣金平面上以铁锤敲打。
?（三）焊后处理要求及标准??1、焊缝平滑，曾现鱼鳞状；不得出现堆起凸包、不均匀的现象。
?2、工件焊接完毕后，外观应用砂布重新打磨一遍，不能有手感刺边角的存在；不得存在焊渣、焊点、毛刺等，焊缝应光滑、平整。
应保证工件的“边齐、面平”，包括工件上开口边缘的垂直平行度。
?3、箱体类工件平面上焊缝不得比平面高，原则上打腻子后应该能掩盖住，看不出焊缝。
钣金加工中的焊接技术钣金加工是现代制造业中的一个重要领域，其广泛应用于汽车、电子设备、建筑和农业机械等领域。
在钣金加工过程中，焊接是一项关键技术，其质量和效率对成品的品质和生产效率起着至关重要的影响。
因此，熟悉和掌握钣金加工中的焊接技术，对钣金加工从业人员来说，是至关重要的。
一、焊接的种类在钣金加工中，焊接主要分为点焊、气焊、电弧焊、激光焊和压力焊等几种方式。
其中，点焊是指将两个或更多的钣金薄板用电流连接在一起的方法。
这种方法非常适合于连接薄板，因为它对板材的热影响小，可以保证焊接部位的平整度。
气焊是指燃烧气体在高温下将钢板熔化的方法。
气焊可以使用煤气、乙炔、甲烷和天然气等气体进行焊接。
电弧焊是利用电流、电弧和熔化的母材来连接的方法。
它可以使用直流或交流电及不同焊接材料进行焊接。
激光焊利用激光束对工件进行瞬间加热，以达到连接效果。
压力焊是将钣金加工件经过加压后在高温下进行连接的方法。
这种方法可以保证焊缝的平整度和牢固性。
二、焊接的要求钣金加工中的焊接过程需要满足一些要求，以满足产品质量和制造效率的需要。
首先，焊接需要对应材料进行选择，以确保焊接的结构强度和密封性等。
其次，焊接需要在适合的温度下进行，以保证焊接部位的形状保持不变。
此外，焊接要求焊接部位平整度高，无毛刺和裂缝等缺陷。
最后，焊接需要成本低廉，以满足工业化规模生产的需要。
三、焊接的注意事项在钣金加工中进行焊接时，需要注意一些事项以避免出现质量问题。
首先，需要保证焊接区域干燥，以免亚冷焊、氢裂纹等缺陷。
此外，焊接点需要清洁干净，以避免焊接失败。
其次，需要保持适当的加热和冷却速度，以免焊接部位受到过多的热影响。
最后，需要进行适当的后处理，以提高焊接的强度和耐蚀性等特性。
四、总结钣金加工中的焊接技术是一个非常重要的环节，其对成品的质量和生产效率具有重要影响。
掌握和应用正确的焊接技术，不仅可以提高产品质量和生产效率，还可以延长产品的使用寿命，并提高生产商的市场竞争力。
钣金件点焊参数标准核准：审核：会签：制定：付强红发布日期:2011/07/06海宁红狮宝盛科技有限公司发布1.目的:规范点焊过程参数不确定性及标准的不明确性，同时规范和明确焊接的使用，判定及检测方法,保证公司产品的焊接质量，并加以规定，以便检查工作的顺利进行和实施2.范围:适用部门：技术、生产部焊接及公司其它涉及焊接的车间;公司所生产的所有需点焊产品，但是有特殊要求的产品除外适用客户:公司所生产的所有需点焊产品，如 BE,WINCOR 及其他客户，但是有特殊要求的产品除外.3.引用标准:1.BE PS-01-01_03 Welding焊接标准2.国内点焊标准3.国内点焊接检测方法4.点焊参数规格及标准电阻点焊（resistance spot welding），简称点焊。
是焊件装配成搭接接头，并压紧在两电极之间，利用电阻热熔化母材金属，形成焊点的电阻焊方法。
点焊是一种高速、经济的重要连接方法，适用于制造可以采用搭接、接头不要求气密、厚度小于3mm的冲压、轧制的薄板构件。
当然，它也可焊接厚度达6mm或更厚的金属构件，但这时其综合技术经济指标将不如某些熔焊方法。
如下为焊接参数规格及标准参考表：1.点焊通常采用搭接接头或折边接头（图1）.接头可以由两个或两个以上等厚度或不等厚度、相同材料或不相同材料的零件组成，焊点数量可为单点或多点.在电极可达性良好的条件下，接头主要尺寸设计可参见表1、表2和表3。
图12.焊前工件表面清理点焊、凸焊和缝焊前，均需对焊件表面进行清理,以除掉表面脏物与氧化膜，获得小而均匀一致的接触电阻,这是避免电极粘结、喷溅、保证点焊质量和高生产率的主要前提.对于重要焊接结构和铝合金焊件等，尚需每批抽测施加一定电极压力下的两电极间总电阻R，以评定清理效果，一般情况下可由清理工艺保证。
清理方法可有二类：机械法清理，主要有喷砂、刷光、抛光及磨光等；化学清理用溶液参见表5，也可查阅相关熔焊资料。
钣金焊接作业及检验规范张贵龙2011/11/29※本文件之著作权及商业秘密内容属于达意隆公司钣金制造部,非经准许不得翻印※[键入文字]9，焊接后变形比较大的应进行校直较平。
10，焊接后应自检焊件尺寸、构件位置是否符合图纸要求。
三，适用范围：1.本工艺守则规定了手工电弧焊、CO2气体保护焊，AR焊设备、材料、焊接准备、焊接工艺参数、焊接操作工艺流程。
适用于本企业生产的焊接工序。
2.焊接设备、材料、工具⑴.焊接设备1）.手工电弧焊机2）. CO2气体保护焊机3）.氩弧焊机4）.等离子切割机5）.碰焊机6）.氧割机⑵焊接材料1）. 316L交流焊丝2）. CO2气体保护焊丝（分实芯焊丝和药芯焊丝）3）.电焊条（材质分304和316L）4）. CO2气体5）.AR气6）.氧气7）.乙炔⑶焊接辅助工具劳动保护用品；敲渣工具；打磨机等。
3.焊接技术标准1）.材料的焊接特性材料的焊接特性是材料对焊接工艺的适用性，是保证焊接质量的基础。
2）.钢材的可焊性不锈钢可焊性良好，焊接牢固、变形小、易保证焊接后的尺寸精度3.1.3异种金属的可焊性3）焊缝坡口的基本尺寸合理的焊缝的坡口，可以保证尺寸精度、减少焊接变形。
一般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺寸，见下面要求：表二(CO2焊接)4）焊缝标准规范（附表三AR焊接）（次）制定日期2011-11-29 共8页最新修订日期制订部门钣金工艺4.焊后处理焊接后清渣、磨平。
注意：在焊点小得情况下，不允许磨开焊点。
四.检验1.外观检验：不允许有气孔、裂纹、咬边、烧穿、夹渣、焊瘤、未溶合等缺陷。
2.外形尺寸要求一般零部件按照图纸标注的尺寸测量，记录。
框架属于规则型工件和尺寸大的情况，按下面要求检验： 3.高、宽、深尺寸要求及检验部位按以下要求：高：在工件正反面两面四角测量宽：在工件正反面离边缘10cm处分三处测量深：在工件两侧边缘10cm处分三处测量图纸未注公差按以下规定检验表四4.外观垂直度检验柜体在未注垂直度要求的情况下，垂直度只允许向后倾斜4-5mm 5.柜体对角尺寸偏差要求6.注意事项K N L E C3)焊缝符号和焊接方法代号的标注原则及举例<1>焊缝横截面上的尺寸标注在基本符号的左侧.<2>焊缝长度方向的尺寸标注在基本符号的右侧<3>坡口角度,坡口面角度,根部间隙等尺寸标注在基本符号的上侧或下侧<4>相同焊缝数量符号和焊接方法代号标注在尾部.★注意:1.确定焊缝位置的尺寸不在焊缝符号中给出,而是将其标注在图样上;2.在基本符号的右侧无任何标注,又无其他说明时意味着焊缝在工件的整个长度上是连续的;3.在基本符号的左侧无任何标注又无其他说明时,表示对接焊缝要完全焊透.焊接常见的缺陷形式及改进措施。
钣金焊接注意事项和要求1. 钣金焊接作业前应严格按照《钣金焊接注意事项和要求》的相关规定进行操作。
2. 在进行钣金焊接前应清理并打磨好待焊接的表面，确保表面无杂质和氧化物。
3. 确保焊接作业区域通风良好，以防有害气体的积累。
4. 操作人员应佩戴符合规定的个人防护装备，包括焊光眼镜和防护手套等。
5. 熟悉与焊接操作有关的相关标准和规范，并按照标准执行。
6. 使用合适的焊接设备和工具进行作业，确保设备安全并符合要求。
7. 在进行钣金焊接时，要注意避免焊接残渣、飞溅和火花进入设备内部，以免引发安全隐患。
8. 定期对焊接设备进行维护和检修，确保设备的正常运转和安全性能。
9. 在进行钣金焊接时，要确保作业环境无可燃物，以免发生火灾。
10. 操作人员应接受过相关的安全培训，了解如何应对突发情况和事故处理。
11. 确保焊接材料的质量合格，并对焊接材料进行严格的检验。
12. 在进行钣金焊接时，注意保持焊接区域干燥，避免水分对焊接质量的影响。
13. 对焊接接头进行充分的清洁和去除氧化物，以保证焊接质量。
14. 严格执行焊接工艺规程，确保焊接质量和连接强度符合要求。
15. 钣金焊接作业中，严禁在没有相关培训和证书的情况下进行焊接作业。
16. 在焊接作业过程中，应建立严格的检查程序，确保焊接质量合格。
17. 操作人员应保持专注，严格按照作业程序进行，杜绝因疏忽造成的安全事故。
18. 对于特殊焊接材料，应按照材料生产厂家的规定进行操作，确保焊接质量合格。
19. 注意焊接现场的安全防护，随时准备应对可能发生的突发情况。
20. 操作人员应遵守作业规范，确保焊接作业过程中的安全和质量要求。
21. 在进行钣金焊接时，应特别注意焊接过程中的温度控制，防止焊接温度过高引发安全隐患。
22. 对于焊接接头的设计和布置，应按照相关规范和要求进行，确保连接强度和安全性。
23. 定期对焊接设备和工具进行故障检测和维护，确保设备的正常运转。
24. 对焊接工艺参数和操作规程进行严格管理，确保焊接质量和安全。
不锈钢钣金技术要求补充说明摘要本文主要对不锈钢钣金技术要求进行了补充说明。
在引言部分，将介绍文章的概述、结构和目的，为读者提供一个全面了解本文内容的导引。
1. 引言1.1 概述不锈钢钣金作为一种常见且广泛应用的金属加工技术，在各个领域都起到了重要作用。
它具有耐腐蚀、抗氧化、外观美观等优点，并逐渐成为制造业中不可或缺的一环。
本文旨在对不锈钢钣金技术的相关要求进行深入探讨和分析。
1.2 文章结构本文共分为五个部分，除引言外，主要包括不锈钢钣金技术要求的定义、应用领域和基本要求，以及两个关键要点——起薄制稳原则和技术规范与标准遵循。
最后，通过对文章内容进行总结和展望，进一步推动不锈钢钣金技术的发展。
1.3 目的通过本文的撰写与发表,旨在加深对于不锈钢钣金技术要求的理解，并提供相应的指导和建议，为从事不锈钢钣金加工的从业人员提供参考。
同时，本文也旨在促进不锈钢钣金技术的发展与创新，推动相关行业的进步。
以上为文章“1. 引言”部分的内容。
2. 不锈钢钣金技术要求：2.1 不锈钢钣金的定义：不锈钢钣金是指利用不锈钢板材进行加工和成形的一种制造工艺。
通过切割、冲压、折弯、成型等工艺，将不锈钢板材加工成所需形状和尺寸的零部件或构件。
2.2 不锈钢钣金的应用领域：不锈钢钣金广泛应用于航空航天、汽车、电子电气、建筑装饰以及家居等领域。
在这些领域中，不锈钢具有优异的耐腐蚀性能和机械性能，可以满足各类特殊环境下的需求。
2.3 不锈钢钣金的基本要求：（1）精确度要求高：不锈钢钣金零部件通常要求精度较高，尺寸偏差和形状偏差都需要控制在可接受范围内。
（2）表面质量要好：不锈钢表面需要经过处理，达到一定的光洁度和光亮度标准。
同时，还要防止表面出现划痕、瑕疵等缺陷。
（3）耐腐蚀性要强：不锈钢钣金主要特点之一就是其优异的抗腐蚀能力，能够在恶劣环境下保持较好的性能。
（4）机械性能要稳定：不锈钢材料的强度、硬度和韧性等机械性能需要符合设计要求，确保零部件使用过程中的可靠性和安全性。
钣金焊接尺寸设计标准是多少
钣金焊接尺寸设计标准是根据工程项目的具体要求和相关标准来确定的。
下面是一些常见的钣金焊接尺寸设计标准的说明：
1. 焊缝尺寸
焊缝尺寸是钣金焊接中最常见的尺寸要求。
一般来说，焊缝尺寸由焊接方法和材料类型决定。
常见的焊缝尺寸包括焊脚、焊嘴凸出和焊嘴缺口。
2. 符号和标记
钣金焊接尺寸设计中，符号和标记非常重要，用于表示焊缝的尺寸和形状要求。
常见的标记包括符号图、箭头、线型以及尺寸值等。
3. 焊接接头尺寸
焊接接头尺寸是指焊缝连接的钣金部件的尺寸要求。
根据具体的工程要求和相关标准，可以确定焊接接头的形状和尺寸。
4. 焊缝的几何形状要求
焊缝的几何形状要求包括焊缝的直线度、平直度、圆度等。
根据具体的工程要求和相关标准，可以确定焊缝的几何形状。
总之，钣金焊接尺寸设计标准是根据具体的工程项目要求和相关标准来确定的。
通过符号和标记表示焊缝的尺寸和形状要求，同时考虑焊接接头的尺寸和几何形状。
设计钣金件焊接注意事项
1. 确保钣金件及焊接部位的表面清洁，避免油污、灰尘等杂质影响焊接质量。
2. 选择适合的焊接方法和设备，如手工焊、气焊、电弧焊等，并根据钣金件的材质和要求选择适当的焊接材料。
3. 在进行焊接前，应将钣金件的各个部位进行固定，以确保焊接时不会发生位移或变形。
4. 控制焊接的加热时间和温度，避免过度加热导致钣金件变形或烧坏。
5. 控制焊接的电流和电压，保持适当的焊接电弧稳定。
6. 焊接时应注意焊接烟雾的排放，使用合适的通风设施和防护措施，避免对工人的健康造成影响。
7. 在焊接过程中，要对焊点进行适当的清理和调整，以保证焊接质量和强度。
8. 焊接完成后，对焊缝进行检查和测试，以确保焊缝的质量和密封性。
9. 根据钣金件的使用要求，对焊接部位进行涂漆或防腐处理，以延长钣金件的使用寿命。
10. 在进行大面积钣金件的焊接时，应分段进行，避免一次性焊接过多的面积，以控制焊接温度和减少变形风险。
11. 在焊接过程中，要随时观察和调整焊接参数，确保焊接质量和效率。
修改记录版本号更改内容 发行日期 修订人审核批准1.0 目的与适用范围：1.1提高出图效率，规范焊接工艺。
1.2适用于本公司生产的所有蒂森轿厢产品。
2.0 引用标准：GB324-88焊缝符号表示法3.0 定义：本文件规定了钣金件焊接工序的工艺守则；在图样和设计文件的技术要求中详细叙述必要的技术要求、焊接要求及焊接符号。
当生产图纸无说明或本文件与工艺文件、图纸冲突时，以本文件为准（特殊产品除外）。
4.0 职责：4.1 技术部负责生产技术出图，产品生产过程中提供技术支持；4.2 生产三科以本文件为依据焊接、打磨；4.4 品质部参考本文件，按图纸要求检验。
5.0 程序内容：5.1 零部件的焊接技术要求5.1.1 焊接前对各零部件依照图样进行认真检查，如发现材料尺寸不符合或有严重缺陷的不得进行焊；机械加工件不得有磕碰划伤现象，影响外观质量的不得擅自使用；以上情况应及时上报质检员，并由质检员重新确认是否可以使用。
5.1.2 零件的焊前清理：a） 焊接前应清除锈蚀、氧化皮、油污、气割飞溅物等，焊件有明显弯曲和凹凸不平的应校直校平后再进行焊接。
b) 机械加工件焊前必须清理锈蚀和油污，清理过程中注意保护加工件的外露边或面，尤其是焊后不加工的光面。
c) 焊接后无法进行除锈、清除氧化皮等表面处理的应进行表面处理后再进行焊接。
5.2 焊接过程的工艺要求：5.2.1 为保证各焊接零件之间的相互位置应首先进行定位焊接，自检焊件位置尺寸无误后再进行连续焊接。
5.2.2 钢板、型材或者相互之间的对接，焊接接头对口的错边量不得超出表5-1的规定：表5-1焊缝 焊接接头对口错边量纵缝 单层板：不大于板厚的10%；且不大于3mm 复合板：不大于板厚的10%；且不大于2mm环缝 单层板：不大于板厚的20%；且不大于6mm 复合板：不大于板厚的10%；且不大于2mm5.2.3 焊接较大构件时为减小焊接变形，应根据焊缝的不同部位、变形的方向采用合理的焊接顺序和焊接方向，尽量采用对称焊接法进行焊接，对变形量较大的构件应先进行小部件组焊，组后将各组焊件拼焊成形。
钣金件通用技术条件1.主题与范围1.1 本通用技术条件规定了我公司钣金产品（箱、柜、操作台、架等）相关的技术要求。
1.2 本通用技术条件适用以金属板材、带材、标准型材、管材、金属丝材为原料，以剪切、冲压、拉伸、折弯、拼焊等工艺方法成型的钣金件。
1.3 凡设计文件未明确技术要求的钣金件，均应按本通用技术条件的相应要求进行制造和验收。
1.4 在某些工序中采用车削、洗削、刨切、钻孔等机械加工方法时技术要求可参照通用技术条件相应条款或按GB1804公差与配合，GB1804形状和位置公差及相应的粗糙度选用。
2. 钣金零件通用技术条件2.1 总则2.1.1 零件表面上不允许有裂纹、分层、裂口、锈蚀及深度超过零件最小厚度公差的压伤及划伤。
表面上的手汗迹、油痕、斑点、锈蚀、轻微的划伤、压伤等，允许在零件厚度公差范围内进行光滑修磨排除。
2.1.2 零件的内、外边缘应去除毛刺，板厚大于0.5毫米的金属制件要去锐边、倒角或制圆。
2.1.3零件允许变薄后的板厚为钢板最小厚度的90%，其它材料变形后的板厚不得小于最小厚度的85%。
2.1.4零件的表面上允许有模具及夹具留下的痕迹，但不是剧烈的压伤或凹痕（这些地方的最小厚度不得低于2.1.3条规定）。
2.2 钣金零件的公差2.2.1剪切下料的尺寸偏差（表1）剪切后的尺寸偏差及两对角线长度之差值应控制在表中偏差范围内。
（表1）mm注：上述尺寸偏差对包容件应取正值，被包容件取负值。
2.2.2 普冲开角、冲孔的尺寸偏差A) 开角尺寸偏差为+0.3毫米，冲孔孔径尺寸偏差为+0.3毫米。
B) 冲孔的中心距尺寸偏差应符合表2规定（表2）2.2.3钣金零件折弯尺寸公差2.2.3.1图样上未标有尺寸公差的可按以下要求验收，一般零件折弯尺寸公差控制在±0.15/500毫米，折边长度每增加500毫米范围内，公差值递增±0.05毫米，即：±0.20/＞500-1000毫米，±0.25/＞1000-1500毫米……依此类推。
钣金焊接的技术要求
随着现代工业的不断发展，钣金加工已经成为了工业界的一个重要领域，而钣金焊接作为钣金加工的重要环节，也日益受到人们的关注。
那么，钣金焊接究竟有哪些技术要求呢？本文将从以下几个方面进行探讨。
一、焊接前的准备工作
在进行钣金焊接之前，必须进行周密的准备工作，以确保焊接效果的良好。
首先，需要对待焊接的钣金材料进行仔细的检查，排除材料表面的油污、铁锈等杂质。
其次，需要对焊接部位进行准确定位和固定，以避免在焊接过程中出现材料移动或变形的情况。
最后，需要根据具体的焊接要求选择合适的焊接方法和设备，并对设备进行检修和保养。
二、焊接过程中的注意事项
在进行钣金焊接的过程中，需要注意以下几点。
首先，需要掌握好焊接的温度和时间，以避免焊接过度或不足的情况。
其次，需要控制好焊接的电流和电压，以确保焊接质量的稳定和可靠。
最后，需要注意保护焊接部位，避免其受到外界因素的干扰，如风、雨、尘等。
三、焊接后的处理工作
在钣金焊接完成之后，还需要进行一些必要的处理工作，以确保焊接部位的完整和美观。
首先，需要对焊接部位进行打磨和抛光，以去除表面的不平整和瑕疵。
其次，需要进行喷漆和涂层处理，以保护焊接部位免受氧化和腐蚀的影响。
最后，需要对焊接设备进行清洁和
保养，以确保其长期稳定运行。
综上所述，钣金焊接的技术要求包括焊接前的准备工作、焊接过程中的注意事项和焊接后的处理工作。
只有掌握好这些要求，才能够保证钣金焊接的质量和效果。
