钣金焊接工艺标准

钣金焊接的技术要求
随着现代工业的不断发展，钣金加工已经成为了工业界的一个重要领域，而钣金焊接作为钣金加工的重要环节，也日益受到人们的关注。

那么，钣金焊接究竟有哪些技术要求呢？本文将从以下几个方面进行探讨。

一、焊接前的准备工作
在进行钣金焊接之前，必须进行周密的准备工作，以确保焊接效果的良好。

首先，需要对待焊接的钣金材料进行仔细的检查，排除材料表面的油污、铁锈等杂质。

其次，需要对焊接部位进行准确定位和固定，以避免在焊接过程中出现材料移动或变形的情况。

最后，需要根据具体的焊接要求选择合适的焊接方法和设备，并对设备进行检修和保养。

二、焊接过程中的注意事项
在进行钣金焊接的过程中，需要注意以下几点。

首先，需要掌握好焊接的温度和时间，以避免焊接过度或不足的情况。

其次，需要控制好焊接的电流和电压，以确保焊接质量的稳定和可靠。

最后，需要注意保护焊接部位，避免其受到外界因素的干扰，如风、雨、尘等。

三、焊接后的处理工作
在钣金焊接完成之后，还需要进行一些必要的处理工作，以确保焊接部位的完整和美观。

首先，需要对焊接部位进行打磨和抛光，以去除表面的不平整和瑕疵。

其次，需要进行喷漆和涂层处理，以保护焊接部位免受氧化和腐蚀的影响。

最后，需要对焊接设备进行清洁和
保养，以确保其长期稳定运行。

综上所述，钣金焊接的技术要求包括焊接前的准备工作、焊接过程中的注意事项和焊接后的处理工作。

只有掌握好这些要求，才能够保证钣金焊接的质量和效果。

扳金工艺规1简介1.1扳金所用材料常用材料有：冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050, AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型扳金件加工流程图面展开-一编程一-下料（剪、冲、割）一一冲网孔一一校平一一拉丝一一冲凸包一一压钾一一折弯----- 焊接一一立体拉丝一一表处一一组装2下料2.1数冲是用数控冲床加工，板材厚度加工围为：冷扎板、热扎板小于或等于3.Omm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t o如遇特殊情况，可参照下表：2. 1. 1* t 1.2mm冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2. 1.2。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t;平行时，应不小于I图2. 1.2冲裁件孔边距.孔间距示意图2.1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座, 如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2°表1用于螺钉、螺栓的过孔t$h表2用于沉头螺钉的沉头座及过孔tMh表3用于沉头钾钉的沉头座及过孔2.2激光切割是用激光机飞行切割加工，板材厚度加工围为冷扎板、热扎板小于或等于8. Omm；不锈钢小于或等于4. 0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工，加工成本高！3折弯3.1 折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，层则受到压缩。

当材料厚度一定时，r越小, 材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲篆件的结构设计，应避免过小的弯曲圆角半径。

钣金工艺守则| 钣金技术要求大全什么是钣金？钣金，一种加工工艺，钣金尚未有一个比较完整的定义。

根据国外某专业期刊上的一则定义，可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、铆接、拼接、成型（如汽车车身）等。

其显着的特征就是同一零件厚度一致。

钣金工艺守则：1.适用范围1.1本守则适用于各种黑色金属的直线边缘的材料毛坯的剪切及其他类似的下料。

1.2被剪切的材料厚基本尺寸为0.5～6毫米，最大宽度为2500毫米。

2.材料2.1材料应符合技术条件要求。

2.2材料为冷轧钢板，不允许表面有严重的擦伤、滑痕、杂质、锈斑。

3.设备及工艺装备、工具3.1板子、钳子、油壶、螺丝刀、手锤。

3.2游标卡尺、外径千分尺、钢板尺、钢卷尺、直角尺、划针。

4.工艺准备4.1熟悉图纸和有关工艺要求，充分了解所加工的零件的几何形状和尺寸要求。

4.2按图纸的要求材料规格领料，并检查材料是否符合工艺的要求。

4.3为了降低消耗，提高材料利用率，要合理计算采取套裁方法。

4.4将合格的材料整齐的堆放在机床旁。

4.5给剪板机各油孔加油。

4.6检查剪床刀片是否锋利及紧固牢靠，并按板料厚度调整刀片间隙。

钣金技术要求大全：1.钣金件零件去除氧化皮。

2.钣金件零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。

3.去除毛刺飞边。

4.经调质处理，28HRC～32HRC。

5.钣金件零件进行高频淬火，350～370℃回火，40HRC～45HRC。

6.渗碳深度0.3mm。

7.进行高温时效处理。

8.未注形状公差应符合GB1184-2000.9.未标注尺寸公差应该按照GB/T1804-m10.铸件公差带对称于毛坯铸件基本尺寸配置。

11.未注圆角半径R5。

12.未注倒角均为2×45°。

13.锐角倒钝。

14.各密封件装配前必须浸透油。

15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

产品机械加工通用
工艺要求
一各工序通用要求
二管材下料工艺要求：
二管材划线工艺要求：
三钻孔工艺要求：
数控折弯工艺要求：
领料——编程——换模——上料——首件——检验——加工——下料
钳工工艺要求：
领料——划线定位——钻孔——攻丝——下料
钣金焊接工艺要求：
领料——读图——调焊机——上料——首件——检验——焊接——下料
机加工工艺要求：
根据产品及车间的设备，主要是车床加工，此加工工艺规程可参照车工操作指导书。

领料——读图——选刀模，调机床——首件检验——加工——下料
表面处理工艺要求：
领料——打磨——清洗——表面拉丝(可能会是抛光，即抛光成镜面，或研磨后电镀—一般电镀件需要)——表面防护包装——下料
组装工艺要求：
领料——机械安装——封胶——电气安装——调试——检验——外观处理——检验——包装——入库
注：在以后加工过程中如果以上工艺或工序不满足于加工，即有别的特殊工艺工序，会在工艺卡里体现！。

钣金与焊接工艺规范1、总则1.1、本守则规定了钣金件、焊接件在下料、折弯、焊接、清理、焊接等主要工序的工艺守则。

1.2、当本守则与工艺文件和图纸冲突时，以工艺文件和图纸为准。

2、零件的下料2.1、材料的清理：2.1.1、零件使用的板、型材原则上要求下料前进行抛喷丸清理后在进行切割。

尤其是图纸尺寸小、下料后和焊接后难以进行抛丸清理的小件，更要在下料前进行清理。

2.1.2、振动类工件，必须使用原平板，或者依照图纸要求材质使用板材。

所使用的板型材必须进行焊前清理。

2.2、钣金件的下料一般采用砂轮切割机下料、剪板机下料、冲床下料、手工气割下料、自动气割下料、等离子切割下料等方式，具体下料方式一般按以下原则进行选择：a、图样及工艺文件已明确规定的应按照图样及工艺规定的执行。

b、适用剪板机下料的必须用剪板机下料。

c、型钢下料应尽量采用切割机下料。

d、适用自动气割机下料的应尽量采用自动气割机下料。

e、图样要求下料表面粗糙度Ra≤25的应采用剪板下料、自动气割机下料。

2.3、零件下料技术要求：2.3.1、下料尺寸应符合图样及工艺文件的要求。

2.3.2、下料后进行机械加工的零件应留有合理的加工余量。

手工气割下料毛坯每边加工余量(参考件)2.3.3、剪板下料的工件周边应齐平，不得有咬边现象，直线度误差每1000mm≤1.5mm，相互垂直面的垂直度每1000mm≤3mm。

2.3.4、气割下料前应检查场地是否符合安全要求，工件应垫平，工件下面应留有一定间隙，为防止飞溅物烫伤，必要时应加挡板遮挡。

2.3.5、气割切口表面应光滑干净，而且粗细纹要一致，边缘棱角无融化，直线表面直线度误差每1000mm≤3mm，相互垂直面的垂直度每1000mm≤5mm。

2.3.6、下料后直接入半成品库的零件应采用锉削、磨光机打磨。

钢丝刷刷除、喷砂校直等措施保护零件的表面质量。

2.3.7、下料后直接入半成品库的零件应表面平整，无毛刺、锈蚀、气割飞溅物、明显弯曲及凹凸不平等现象，并按《涂漆工艺守则》的要求涂底漆。

钣金焊接工艺规范钣金焊接是一种常见的金属连接方法，通过对金属板材进行熔化和连接，常用于制造汽车、航空器、电子设备等领域。

为了确保焊接质量和产品的安全性，钣金焊接需要遵守一定的工艺规范。

本文将详细介绍钣金焊接工艺规范的要点，以保障焊接质量和生产效率。

一、材料准备在进行钣金焊接前，首先需要准备好焊接所需的材料。

一般情况下，使用的主要材料是金属板材和焊接辅助材料，如焊丝和焊剂。

在选择板材时，应考虑其材质、厚度和强度，以满足焊接后产品的要求。

同时，选用合适的焊丝和焊剂，以确保焊接接头的强度和稳定性。

二、设备选择在进行钣金焊接时，需要选用合适的设备。

选择焊接设备时，应根据焊接材料的特性和工艺要求，选择合适的焊接方式和设备参数。

常用的焊接设备有手持电弧焊机、气体保护焊机等。

同时，还需确保焊接设备正常运行、电源稳定以及焊接接地良好。

三、焊接工艺在进行钣金焊接时，应严格按照工艺规范进行操作。

以下是一般的焊接工艺流程：1. 表面处理在进行钣金焊接前，应对金属板材进行表面处理。

这包括去除油污、锈蚀和涂层，保持焊接接头表面的干净和平整。

2. 定位夹紧将要焊接的金属板材夹紧固定，确保焊接过程中的位置不变。

可以使用专用的夹具或夹具夹紧。

3. 焊接方式选择根据金属板材的特性和要求，选择合适的焊接方式。

常见的焊接方式包括电弧焊、气体保护焊、激光焊等。

选择合适的焊接方式可提高焊接接头的强度和密封性。

4. 控制焊接参数在焊接过程中，需要控制好焊接参数。

包括焊接电流、电压、焊接速度、焊接角度等。

参数的选择应根据金属材料的特性和焊接要求来确定。

5. 检测和修复焊接完成后，应进行焊缝的检测，并据此进行修复。

常见的焊缝检测方法包括目视检查、渗透检测、超声波检测等。

发现焊接缺陷时，需要及时进行修复。

四、质量控制为确保钣金焊接的质量，需要进行质量控制。

质量控制应包括焊接过程中的监控和焊接接头的检验。

通过监控焊接过程，及时调整焊接参数，确保焊接质量。

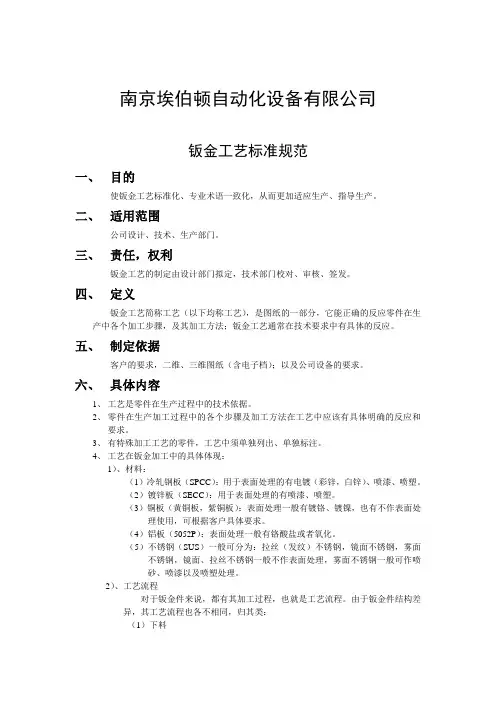

南京埃伯顿自动化设备有限公司钣金工艺标准规范一、目的使钣金工艺标准化、专业术语一致化，从而更加适应生产、指导生产。

二、适用范围公司设计、技术、生产部门。

三、责任，权利钣金工艺的制定由设计部门拟定，技术部门校对、审核、签发。

四、定义钣金工艺简称工艺（以下均称工艺），是图纸的一部分，它能正确的反应零件在生产中各个加工步骤，及其加工方法；钣金工艺通常在技术要求中有具体的反应。

五、制定依据客户的要求，二维、三维图纸（含电子档）；以及公司设备的要求。

六、具体内容1、工艺是零件在生产过程中的技术依据。

2、零件在生产加工过程中的各个步骤及加工方法在工艺中应该有具体明确的反应和要求。

3、有特殊加工工艺的零件，工艺中须单独列出、单独标注。

4、工艺在钣金加工中的具体体现：1）、材料：（1）冷轧钢板（SPCC）：用于表面处理的有电镀（彩锌，白锌）、喷漆、喷塑。

（2）镀锌板（SECC）：用于表面处理的有喷漆、喷塑。

（3）铜板（黄铜板，紫铜板）：表面处理一般有镀铬、镀镍，也有不作表面处理使用，可根据客户具体要求。

（4）铝板（5052P）：表面处理一般有铬酸盐或者氧化。

（5）不锈钢（SUS）一般可分为：拉丝（发纹）不锈钢，镜面不锈钢，雾面不锈钢，镜面、拉丝不锈钢一般不作表面处理，雾面不锈钢一般可作喷砂、喷漆以及喷塑处理。
