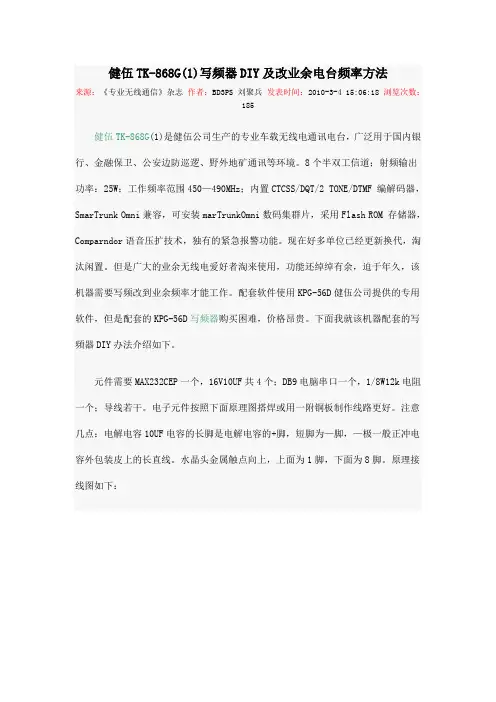

健伍TK-868G(1)写频器DIY及改业余电台频率方法来源：《专业无线通信》杂志作者：BD3PS 刘聚兵发表时间：2010-3-4 15:06:18 浏览次数：185健伍TK-868G(1)是健伍公司生产的专业车载无线电通讯电台，广泛用于国内银行、金融保卫、公安边防巡逻、野外地矿通讯等环境。

8个半双工信道；射频输出功率：25W；工作频率范围450—490MHz；内置CTCSS/DQT/2 TONE/DTMF 编解码器，SmarTrunk Omni兼容，可安装marTrunkOmni数码集群片，采用Flash ROM 存储器，Comparndor语音压扩技术，独有的紧急报警功能。

现在好多单位已经更新换代，淘汰闲置。

但是广大的业余无线电爱好者淘来使用，功能还绰绰有余，迫于年久，该机器需要写频改到业余频率才能工作。

配套软件使用KPG-56D健伍公司提供的专用软件，但是配套的KPG-56D写频器购买困难，价格昂贵。

下面我就该机器配套的写頻器DIY办法介绍如下。

元件需要MAX232CEP一个，16V10UF共4个；DB9电脑串口一个，1/8W12k电阻一个；导线若干。

电子元件按照下面原理图搭焊或用一附铜板制作线路更好。

注意几点：电解电容10UF电容的长脚是电解电容的+脚，短脚为—脚，—极一般正冲电容外包装皮上的长直线。

水晶头金属触点向上，上面为1脚，下面为8脚。

原理接线图如下：按原理图连接正确后，DB9接口接电脑COM1上，水晶头接TK-868G(1)话筒口，开机，安装KPQ-56D软件到电脑，软件支持WINDOWS2000 2003，XP，该写频器同时也可对健伍TK-768G(1)、TK-768(3)、TK-868G(3)、TK-760G、TK-762G、TK860G、TK-862G，手持机TK-260G、TK-270G、TK-272G、TK-278G、TK-360G、TK362、TK-378G、TK-388G等写频。

■建伍对讲机部分机型写频方法TK3118调频率方法1．按住MONI键+DIAL键开机至显示SELF;2．按一下LOW显CH1，转动频道旋钮"ENC"选择所需信道;3．按一下PTT键显------2，按一下LOW键显示接收频率，按住 "1"键转动频道旋钮"ENC"调整数，松开 "1"键转动频道旋钮"ENC"调小数，按PTT键直到显示-------4，按一下LOW显示出发射频率，调整方法与调整接收频率相同。

按PTT键直到显示CH2。

此时一信道已存好。

4．选择其他信道的设置，请重复以上的步骤。

按FUNC显示SELF，关机---ok!■TK3118调选呼方法写完频率，调至（可选信令），选择DTMF，调至于》》3符号，显示频道编辑---频道1。

选择第六项，XP不静音选择（载波+DTMF）点击确认。

点击编缉，选择DTMF（双音多频）（D），点击编缉，选择DTMF键制式或（12键或16键）点确认。

点解码，选择：DTMF信令。

选择呼叫中间代码 #组代码关：选择（ABCD*#）呼叫报警常规或连续自动应答自动复位定时器（妙）ID代码输入自身码■TK3118调VOX方法1.开机;2.长按FUNC两秒至"F"闪烁;3.按"LOW"---VOX闪烁；4.旋钮选择等级，建议设置为1，不然延时过长。

■TK208-308调频方法1. 清频：按住PTT+CSET+开机；2. 写频：按MONI，液晶板上显示的频点大数150.00闪动，此时调出所需的频点，按一下CSET选择信道数，为第一频01开始)，按一下CSET存入接收频点；3. 若发射为异频时再按一下MONI先调出发射频点,按住PTT键不放,按两下CSET和REV显示+.-4. 显示CH状态：按住PTT键和REV键开机；5. 查看频：按住PTT+CTCSS开机,再按一下LOW即可进入维修模式。

b.右边小孔是进入维修模式,重新开机后恢复频道显示。
清空所有设置
按住监听键打开电源开关，可以清除所有设置。
按住SEL键打开电源开关，可以进入菜单设置。
1：扫描
菜单可选值含义
OFF无扫描
1有扫描功能，无优先信道
2有扫描功能，有优先信道
2：返回优先信道的时间
菜单可选值含义
1-8.5秒
3：信号消失扫描再开始时间
菜单可选值含义
1-8.5秒
4：繁忙信道锁定
菜单可选值含义
设置频率
按住CALL键打开电源开关，进入频率设定功能。旋转频道选择钮，设定频率，按话筒PTT键确认设定。
对应每个信道号，可分别设定接收频率，发射频率，和哑音数值。连续按动PTT键直到画面显示END，此时关闭电源，所进行的设定就存储了。
按住CTCSS键，同时转动频道选择钮，可以快速设定频率的MHz位。按住监听键，同时转动频道选择钮，可以浏览全部频道设置。

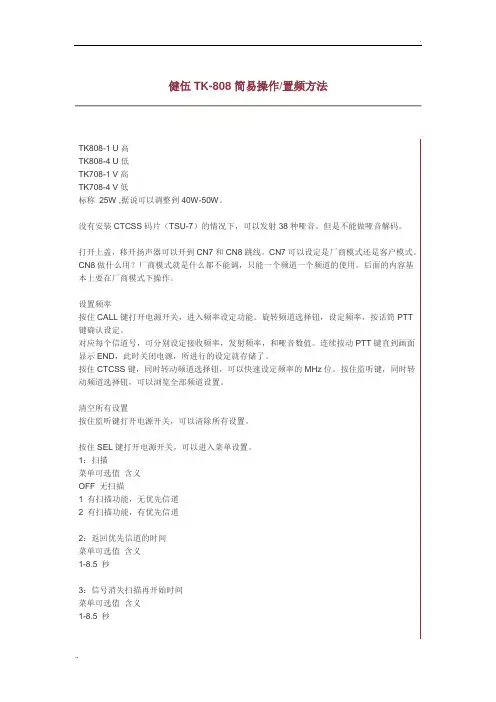

健伍TK-808简易操作/置频方法
TK808-1 U高
TK808-4 U低
TK708-1 V高
TK708-4 V低
标称25W ,据说可以调整到40W-50W。
没有安装CTCSS码片（TSU-7）的情况下，可以发射38种哑音。但是不能做哑音解码。
打开上盖，移开扬声器可以开到CN7和CN8跳线。CN7可以设定是厂商模式还是客户模式。CN8做什么用？厂商模式就是什么都不能调，只能一个频道一个频道的使用。后面的内容基本上要在厂商模式下操作。
OFF无繁忙信道锁定
ON有繁忙信道锁定
5：超时定时器
菜单可选值含义
OFF无超时定时器
30有超时定时器30秒
60超时定时器60秒
90超时定时器90秒

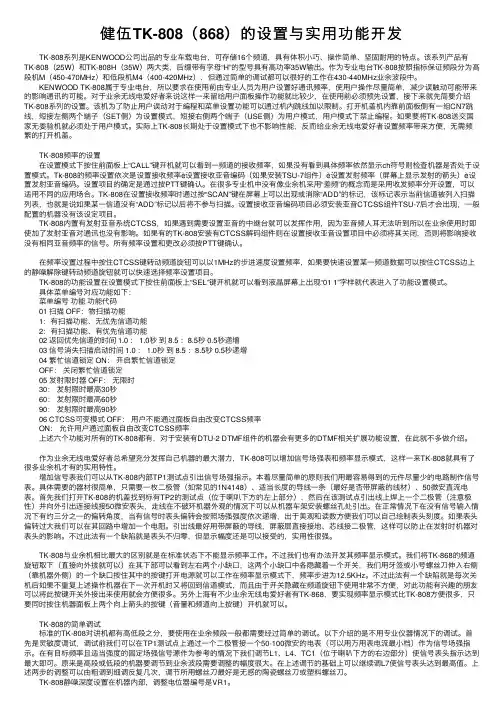

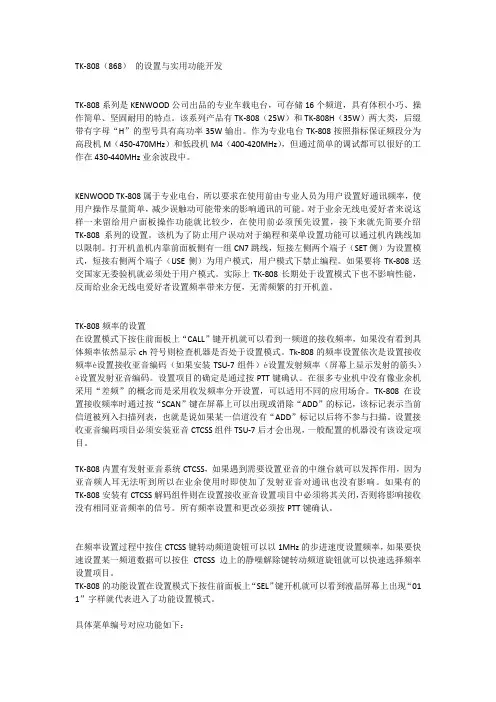

健伍TK-808（868）的设置与实⽤功能开发 TK-808系列是KENWOOD公司出品的专业车载电台，可存储16个频道，具有体积⼩巧、操作简单、坚固耐⽤的特点。

该系列产品有TK-808（25W）和TK-808H（35W）两⼤类，后缀带有字母“H”的型号具有⾼功率35W输出。

作为专业电台TK-808按照指标保证频段分为⾼段机M（450-470MHz）和低段机M4（400-420MHz），但通过简单的调试都可以很好的⼯作在430-440MHz业余波段中。

KENWOOD TK-808属于专业电台，所以要求在使⽤前由专业⼈员为⽤户设置好通讯频率，使⽤户操作尽量简单，减少误触动可能带来的影响通讯的可能。

对于业余⽆线电爱好者来说这样⼀来留给⽤户⾯板操作功能就⽐较少，在使⽤前必须预先设置，接下来就先简要介绍TK-808系列的设置。

该机为了防⽌⽤户误动对于编程和菜单设置功能可以通过机内跳线加以限制。

打开机盖机内靠前⾯板侧有⼀组CN7跳线，短接左侧两个端⼦（SET侧）为设置模式，短接右侧两个端⼦（USE侧）为⽤户模式，⽤户模式下禁⽌编程。

如果要将TK-808送交国家⽆委验机就必须处于⽤户模式。

实际上TK-808长期处于设置模式下也不影响性能，反⽽给业余⽆线电爱好者设置频率带来⽅便，⽆需频繁的打开机盖。

TK-808频率的设置 在设置模式下按住前⾯板上“CALL”键开机就可以看到⼀频道的接收频率，如果没有看到具体频率依然显⽰ch符号则检查机器是否处于设置模式。

Tk-808的频率设置依次是设置接收频率è设置接收亚⾳编码（如果安装TSU-7组件）è设置发射频率（屏幕上显⽰发射的箭头）è设置发射亚⾳编码。

设置项⽬的确定是通过按PTT键确认。

在很多专业机中没有像业余机采⽤“差频”的概念⽽是采⽤收发频率分开设置，可以适⽤不同的应⽤场合。

TK-808在设置接收频率时通过按“SCAN”键在屏幕上可以出现或消除“ADD”的标记，该标记表⽰当前信道被列⼊扫描列表，也就是说如果某⼀信道没有“ADD”标记以后将不参与扫描。

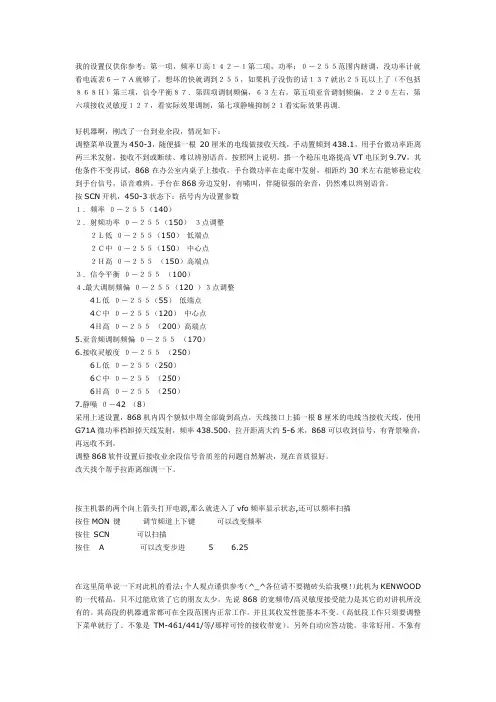

看电流表６－７Ａ就够了，想坏的快就调到２５５，如果机子没伤的话１３７就出２５瓦以上了（不包括８６８Ｈ）第三项，信令平衡８７．第四项调制频偏，６３左右，第五项亚音调制频偏，２２０左右，第六项接收灵敏度１２７，看实际效果调制，第七项静噪抑制２１看实际效果再调．好机器啊，刚改了一台到业余段，情况如下：调整菜单设置为450-3，随便插一根20厘米的电线做接收天线，手动置频到438.1，用手台微功率距离两三米发射，接收不到或断续、难以辨别语音。

按照网上说明，搭一个稳压电路提高VT电压到9.7V，其他条件不变再试，868在办公室内桌子上接收，手台微功率在走廊中发射，相距约30米左右能够稳定收到手台信号，语音难辨。

手台在868旁边发射，有啸叫，伴随很强的杂音，仍然难以辨别语音。

按SCN开机，450-3状态下：括号内为设置参数１．频率０－２５５（140）２．射频功率０－２５５（150）３点调整２Ｌ低０－２５５（150）低端点２Ｃ中０－２５５（150）中心点２Ｈ高０－２５５（150）高端点３．信令平衡０－２５５（100）４.最大调制频偏０－２５５（120 ）３点调整4Ｌ低０－２５５（55）低端点4Ｃ中０－２５５（120）中心点4Ｈ高０－２５５（200）高端点5.亚音频调制频偏０－２５５（170）6.接收灵敏度０－２５５（250）6Ｌ低０－２５５（250）6Ｃ中０－２５５（250）6Ｈ高０－２５５（250）7.静噪０－42 （8）采用上述设置，868机内四个貌似中周全部旋到高点，天线接口上插一根8厘米的电线当接收天线，使用G71A微功率档卸掉天线发射，频率438.500，拉开距离大约5-6米，868可以收到信号，有背景噪音，再远收不到。

调整868软件设置后接收业余段信号音质差的问题自然解决，现在音质很好。

改天找个帮手拉距离细调一下。

按主机器的两个向上箭头打开电源,那么就进入了vfo频率显示状态,还可以频率扫描按住MON 键调节频道上下键可以改变频率按住SCN 可以扫描按住 A 可以改变步进 5 6.25在这里简单说一下对此机的看法：个人观点谨供参考（^_^各位请不要抛砖头给我噢！）此机为KENWOOD 的一代精品。

收频率低设定的频率，重复上述操作，回到普通模式。 设定频差：长按F键，再按REV键，屏幕显示频差，用频道旋钮改变频差
MR模式 如何将频率存入信道？
在VFO模式调好频率和频差，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的频道，再按MR键，频率即存入。
如何在一个频道中分别存贮发射和接收频率？
扫描：频
率扫描：长按VFO键
频道扫描：长短按F键，再按PTT键，可以循环选择大，小，微功率（屏幕显示为H,L,EL）。
照明灯长亮：短按F键，再按LAMP键。调节静噪深度：短按F键，再按SQL键，用频道旋钮调整静噪深度。
来电报告：短按F键，再按CALL键。
应该先存入接收频率，再存入发射频率 在VFO模式调好接收频率，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的
频道，再按MR键，接收频率即存入。在VFO模式调好发射频率，长按F键，屏幕右上脚显示频道数，用频道旋钮选择希望贮存的频道，
按住PTT键不放的同时再按MR键，发射频率即存入。CALLA模式，如何将频率存入CALL信道？
4H高 0－255 高端点
5、亚音频调制频偏 0－255
6、接收灵敏度 0－255 3点调整
6L低 0－255 低端点
6C中 0－255 中心点
6H高 0－255 高端点
7、静噪 0－42
1、频率 0－255
2、射频功率 0－255 3点调整
2L低 0－255 低端点
2C中 0－255 中心点
2H高 0－255 高端点
3、信令平衡 0－255
4、最大调制频偏 0－255 3点调整
4L低 0－255 低端点

建武说明书Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】建武308说明书一、3大状态模式及转换。

１、频率设定模式。

在这个模式中，可以设定各信道的频率，还可以设定各种功能和工作参数。

每当接通电源时，可以看到“LCD”屏显示有频率数，但不能进行接收和发射信号。

进入该模式的方法是：（１）在出厂状态下，接通电源，直接进入该模式。

（２）关闭电源，卸开机壳，把控制板右上角印有“CH OFF”标志的两个圆点暂时短接，然后，接通电源，能够从用户使用模式转换为该模式。

（３）关闭电源，按住“CTC ”和“PTT”键，同时接通电源，能够从维修模式转换为该模式。

２、维修模式。

在这个模式中，可以看到“LCD”屏显示有信道号码，频率数据，并且可以在屏显的信道频率上接收和发射信号。

其工作参数是在频率设定模式中设置的。

进入该模式的方法是：按信“CTC ”和“PTT”键，同时接通电源，能够从频率设定模式转换为该模式。

３、用户使用模式，这个模式是一般用户通常使用的模式。

在这个模式中，可以看到“LCD”屏显示有存储工作参数的信道号码，用户在该信道接收和发射信号，其显示的信道号码和存储的参数是在频率设定模式中设置的。

进入该模式的方法是：按住“REV”键，同时接通电源，能够从频率设定模式转换为该模式，但对讲机所有存储信道未设定频率数据即全空信道时，不能进入该模式。

二、各操作键在３大状态模式下功能作用。

如下图。

三、功能参数设置。

１、进入菜单模式。

在频率设定模式状态下，关闭电源，按住“SCAN”键，同时接通电源即可。

此时，“LCD”屏右上角显示功能序号“N001”，中央部分显示功能待定值。

２、改变功能序号，设置参数。

用“ENC/SQL”旋钮从“N001 ”开始改变功能序号，顺时针方向旋转，序号增大，反之减小。

用“LOW”键设置功能参数，每按一次，参数值就变化一次。

３、退出菜单模式。

按住“ENC/SQL”旋钮和“LOW”键以外的任意键或关闭电源均可退出菜单模式而回到频率设定模式。

TK208、308对讲机调整一、频率范围：TK208：150MHZ；TK308：450MHZ二、本机程序主要采用三大模式：频率设定模式；维修模式；用户模式。

1、频率设定模式：在这个模式中，可设定各信道的频率，还可以设定各种功能和工作参数，打开电源，虽然可以看到显示频率，但是不能接收和发射。

如：＊＊＊?＊＊2、维修模式：在这个模式中，显示屏显示频率数值，可以进行接收和发射。

如：一＊＊＊?＊＊3、用户模式：这个模式是用户通常使用的模式，打开电源显示屏显示存储信道号码,在这个模式中可以使用的功能是在频率设定模式中所设定的。

如：CH＊三、本机出厂状态：打开电源，便进入频率设定模式，必须在此模式下设定信道和功能后，才可以进入用户模式使用。

四、设定信道：1、选定频率：开机进入频率模式，首先对频率进行选择。

按一下MONI键，有光标"一"闪烁，旋编码开关，频率以"MHZ"为单位增减，再接一次MONI键光标消失，旋编码开关，频率以" KHZ"为单位增减，选定所需要的频率。

2、频率写入信道：按一次"CSET"键，出现＊＊闪烁，旋编码开关，选择所需要的信道（信道范围00-39，再按一次"CSET"键，闪烁消失，这时接收频率已写入所选择的信道；按方法1选定发xxx率，按一次"CSET"键，出现"＊闪烁，按住PTT再按CSET键，闪烁消失，这时发xxx率已写入所选择的信道。

（注：如某一信道接收频率未写或未写进，发xxx率就不能写入。

）3、确认频率写入：在频率模式下，按REV键，显示±***。

** **显示内容为接收频率及信道号码，再按"CEST"键，显示R±***。

** **显示内容为发xxx率及信道号码以上两次确认说明信道的接收和发射都已设定，如设定两个或两个以上信道，旋编码开关，所写入频率及信道将显示出来。

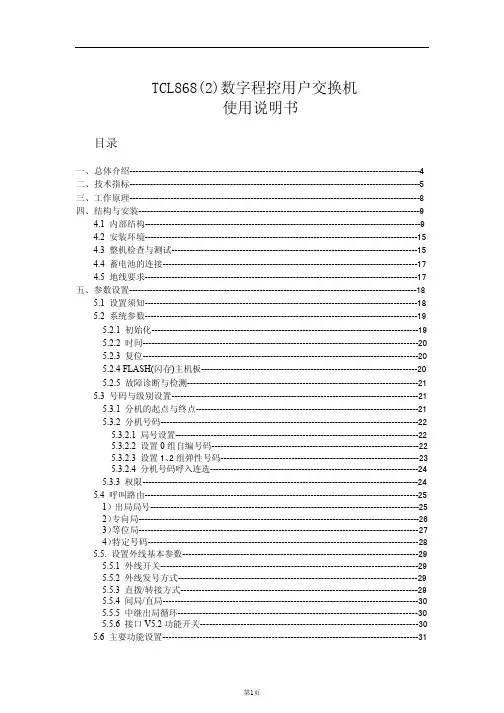

5.3.2.1 局号设置----------------------------------------------------------------------------------22 5.3.2.2 设置 0 组自编号码----------------------------------------------------------------------22 5.3.2.3 设置 1、2 组弹性号码-------------------------------------------------------------------23 5.3.2.4 分机号码呼入连选----------------------------------------------------------------------24 5.3.3 权限---------------------------------------------------------------------------------------------24 5.4 呼叫路由--------------------------------------------------------------------------------------------25 1）出局局号------------------------------------------------------------------------------------------25 2）专向局----------------------------------------------------------------------------------------------26 3）等位局--------------------------------------------------------------------------------------------27 4）特定号码-----------------------------------------------------------------------------------------28 5.5. 设置外线基本参数-----------------------------------------------------------------------------29 5.5.1 外线开关------------------------------------------------------------------------------------29 5.5.2 外线发号方式------------------------------------------------------------------------------29 5.5.3 直拨/转接方式------------------------------------------------------------------------------29 5.5.4 间局/直局------------------------------------------------------------------------------------30 5.5.5 中继出局循环------------------------------------------------------------------------------30 5.5.6 接口 V5.2 功能开关----------------------------------------------------------------------30 5.6 主要功能设置-------------------------------------------------------------------------------------31
